5-5 Mauvais résultat de gravure ou de découpe (Laser à diode)

FLUX Support Team
  • Mise à jour

Description

La cause d'un mauvais résultat de gravure ou de découpe peut varier, par exemple, une lentille sale, une mauvaise connexion du module, des paramètres incorrects, une dégradation du module...etc.,

Veuillez noter que le problème peut persister après avoir suivi les étapes ci-dessous.
Cependant, vous êtes toujours en mesure de collecter des informations utiles pour l'équipe FLUX afin de clarifier le problème plus efficacement.



Étape 0 - Utilisez la liste de contrôle pour suivre les étapes et consigner les résultats

Cette liste marque tous les tests que vous avez effectués dans le tutoriel.
Une fois les tests terminés, veuillez enregistrer la liste au format PDF et l'envoyer à votre revendeur ou à l'équipe FLUX.

Cliquez sur le lien pour accéder à la liste de contrôle :
Mauvais résultat de gravure ou de découpe (Module laser à diode 10W/20W) - Liste de contrôle (Ador)





Étape 1 - Vérifiez le voyant lumineux de l'adaptateur d'alimentation

Veuillez vérifier si le voyant vert de l'adaptateur est allumé en continu ou clignote lorsque la machine est en veille et pendant l'exécution d'une tâche.
(Il devrait toujours rester allumé en continu.)




Déterminez votre résultat et la prochaine action à entreprendre :

  • Non, le voyant n'est pas allumé en continu >> Matériel : Carte mère ou l'adaptateur lui-même >> Veuillez enregistrer une vidéo montrant le voyant lumineux et nous l'envoyer >> Étape 7 - Contactez le service client





Étape 2 - Exclure la possibilité de problèmes de firmware

Une installation de firmware non réussie peut rendre la sortie laser instable ou inexistante. La réinitialisation aux paramètres d'usine peut éliminer efficacement la possibilité de problèmes de firmware.

  • Tout d'abord, réinitialisez aux paramètres d'usine (Page principale > Machine > Paramètres > Réinitialiser aux paramètres d'usine > Oui)
    ezgif.com-gif-maker (4).gif
  • Après la réinitialisation d'usine, suivez les étapes du lien sur Comment mettre à jour le firmware de la machine et assurez-vous qu'il est mis à jour vers la dernière version.

  • Après la mise à jour, veuillez exécuter à nouveau la même tâche.


Déterminez votre résultat et la prochaine action à entreprendre :

  • Après la réinitialisation, la gravure/découpe fonctionne normalement >> Problème résolu





Étape 3 - Vérifier la sortie laser

Veuillez vérifier si le laser se déclenche.
Si vous n'êtes pas certain qu'il y ait une sortie, vous pouvez jeter un coup d'œil au matériau utilisé à l'Étape 2 et confirmer s'il y a des marques de gravure/découpe, ou changer le matériau pour du papier pour les tests.

Déterminez votre résultat et la prochaine action à entreprendre :





Étape 3.1 - Nettoyer la lentille interne et la broche POGO

Veuillez vous référer au lien ci-dessous pour la bonne façon de nettoyer le module.
Nettoyage du module laser (Module laser à diode 10W/20W)



Déterminez votre résultat et la prochaine action à entreprendre :





Étape 3.2 - Réinstallez le module

Veuillez vous référer aux articles suivants pour réinstaller le module.

Module laser à diode 10W/20W Module laser infrarouge 2W Module d'impression
Screenshot 2024-08-13 at 4.43.29 PM.png



Déterminez votre résultat et la prochaine action à entreprendre :

  • Après la réinstallation, le laser se déclenche et le résultat est acceptable >> Problème résolu





Étape 3.3 - Test d'impulsion laser

Passez directement en mode de contrôle pour le test d'impulsion laser. Insérez une feuille vierge, assurez-vous d'une mise au point précise, fermez bien le couvercle de la porte (Avant le test d'impulsion laser, veuillez confirmer que le symbole du couvercle de la porte affiche "fermé" 截圖 2023-09-26 下午8.34.25.png), et activez l'impulsion laser cinq fois pour évaluer la présence de marques." (Pour les utilisateurs bloqués dans le test de démarrage, veuillez passer le test de démarrage - Guide)



Déterminez votre résultat et la prochaine action à entreprendre :
  • Non, la machine n'est pas capable d'effectuer une impulsion >>Matériel : Carte mère ou le module lui-même >>
    Veuillez vous référer à la vidéo dans Étape 3.3 ci-dessus, utilisez le même angle et la même position de prise de vue, enregistrez une vidéo de votre machine et signalez-la nous >> Étape 7 - Contactez le service client





Étape 4 - Vérifiez la bonne façon de faire la mise au point et la distance



Étape 4.1 - Vérifiez les paramètres du logiciel et du panneau

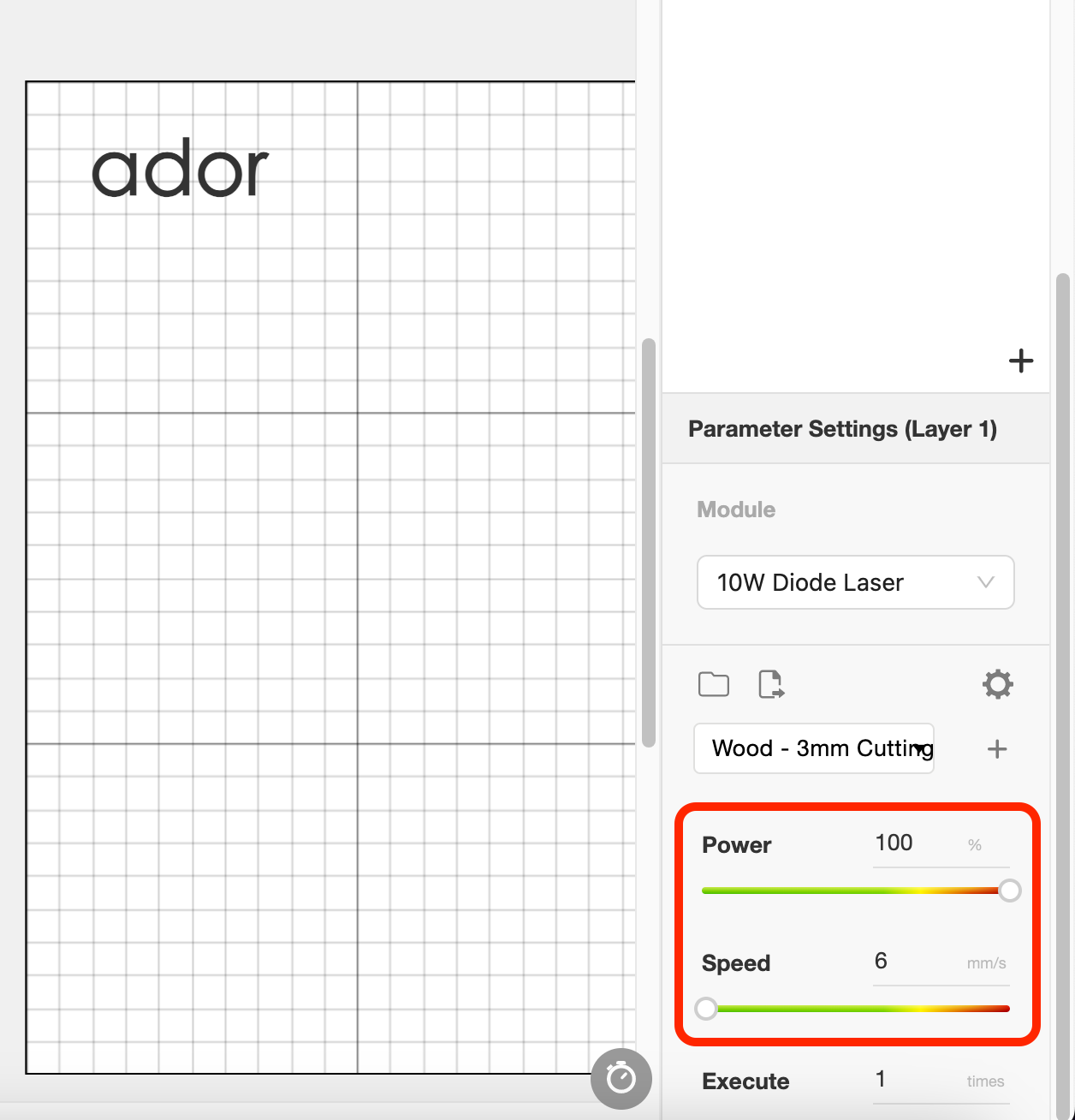

  • Assurez-vous que les paramètres sont correctement définis dans Beam Studio. (Exemple: paramètre 10w)
    截圖 2023-10-25 下午8.34.21.png

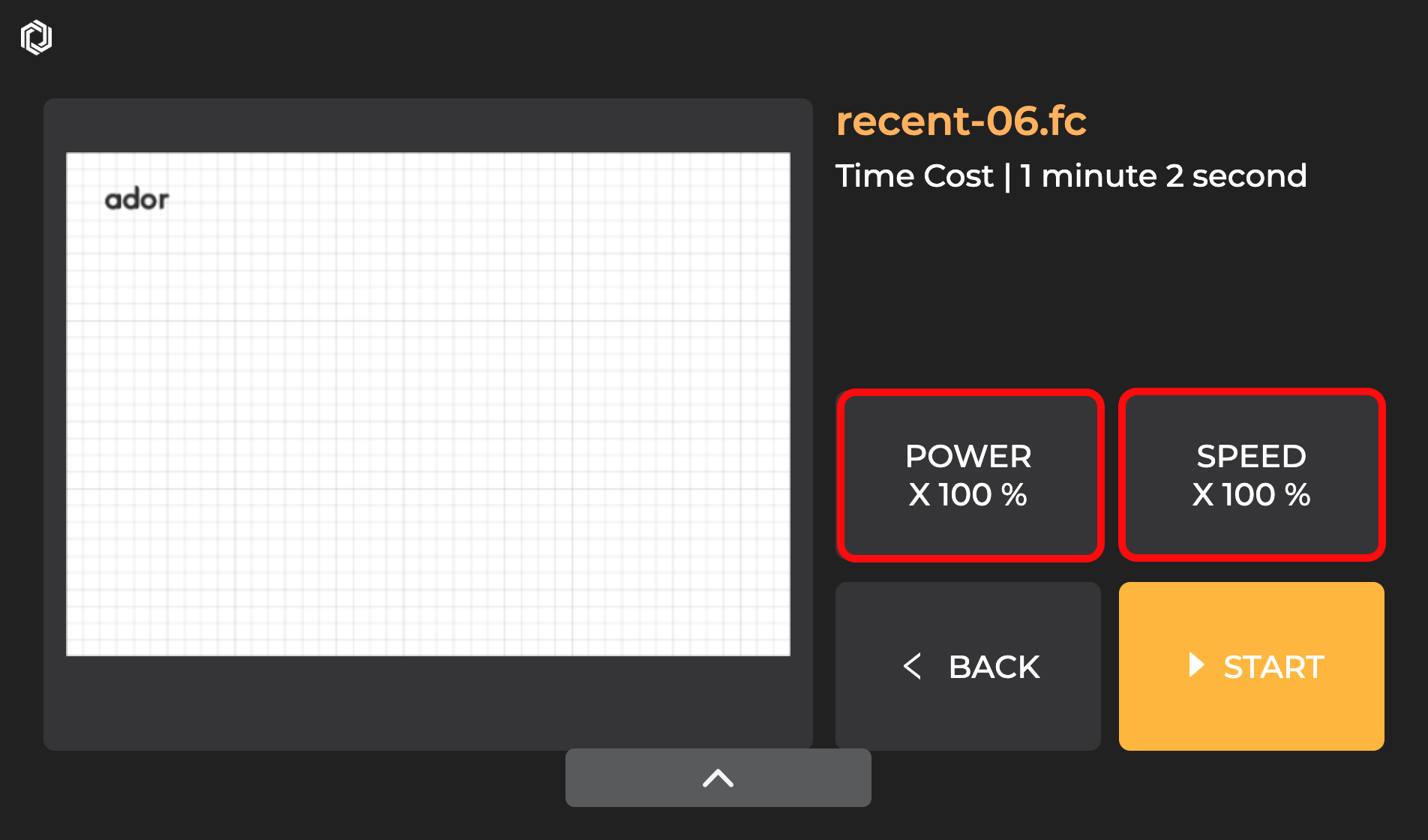

  • Assurez-vous que les paramètres sont correctement définis sur le panneau.
    截圖 2023-10-25 下午8.10.02.png
  • Après avoir confirmé les paramètres, exécutez à nouveau la même tâche.

Déterminez votre résultat et la prochaine action à entreprendre :

  • La gravure/découpe est revenue à la normale >> Problème résolu



Étape 5 - Réduisez la vitesse du ventilateur d'extraction

Si l'alimentation de la machine n'est pas stable et que la vitesse du ventilateur est réglée au maximum, la puissance du laser peut devenir faible, voire nulle.
Veuillez tester en réglant la vitesse du ventilateur au minimum, puis utilisez à nouveau le même fichier pour travailler.


Machine >> Paramètres >> Paramètres matériels >> Vitesse de rotation du ventilateur >> 10%


Déterminez votre résultat et la prochaine action à entreprendre :

  • Après avoir réduit la vitesse, la gravure/découpe est revenue à la normale >> Matériel: Carte mère ou adaptateur d'alimentation >> Veuillez vous référer à la vidéo dans Étape 5 ci-dessus, utilisez le même angle et la même position de prise de vue, enregistrez une vidéo de votre machine et signalez-la nous >> Étape 7 - Contactez le service client



Étape 6 - Test de découpe

Afin de vérifier si le module laser est en bon état, veuillez préparer un morceau de bois/MDF de 3 mm et le placer dans le coin supérieur gauche.
Utilisez les paramètres par défaut dans Beam Studio et exécutez la tâche pour voir si elle peut être coupée sans problème.


Déterminez votre résultat et la prochaine action à entreprendre :

  • Oui, elle peut être coupée >> La machine n'a aucun problème >> Cela pourrait être lié au matériau >>
    Veuillez personnaliser vos propres paramètres (Augmenter le taux, réduire la vitesse, augmenter le temps d'exécution)
  • Non, il NE PEUT PAS être coupé, ou la machine NE tire PAS du tout >> Matériel : Dégradation ou défaut du module >> Veuillez vous référer à la vidéo dans Étape 6 ci-dessus, utilisez le même angle et la même position de prise de vue, enregistrez une vidéo de votre machine et signalez-la nous >> Étape 7 - Contactez le service client



Étape 7 - Contactez le service client

  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contactez le service client]
  • Assurez-vous d'avoir complété la liste de contrôle et de l'avoir enregistrée au format PDF pour partager vos actions.

*Les informations collectées, telles que les photos ou vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.



#END
