5-16 Micro-réglage de l'autofocus (Ador)

Description

Si vous pensez que la distance après la mise au point automatique n'est pas correcte ou n'est pas souhaitée, ou si vous souhaitez augmenter ou diminuer vous-même la distance de la mise au point automatique, Ador dispose d'une fonction intégrée permettant d'ajuster la distance.

Veuillez vérifier et ajuster la distance de mise au point selon les étapes ci-dessous.
La distance peut être ajustée de ±2mm.

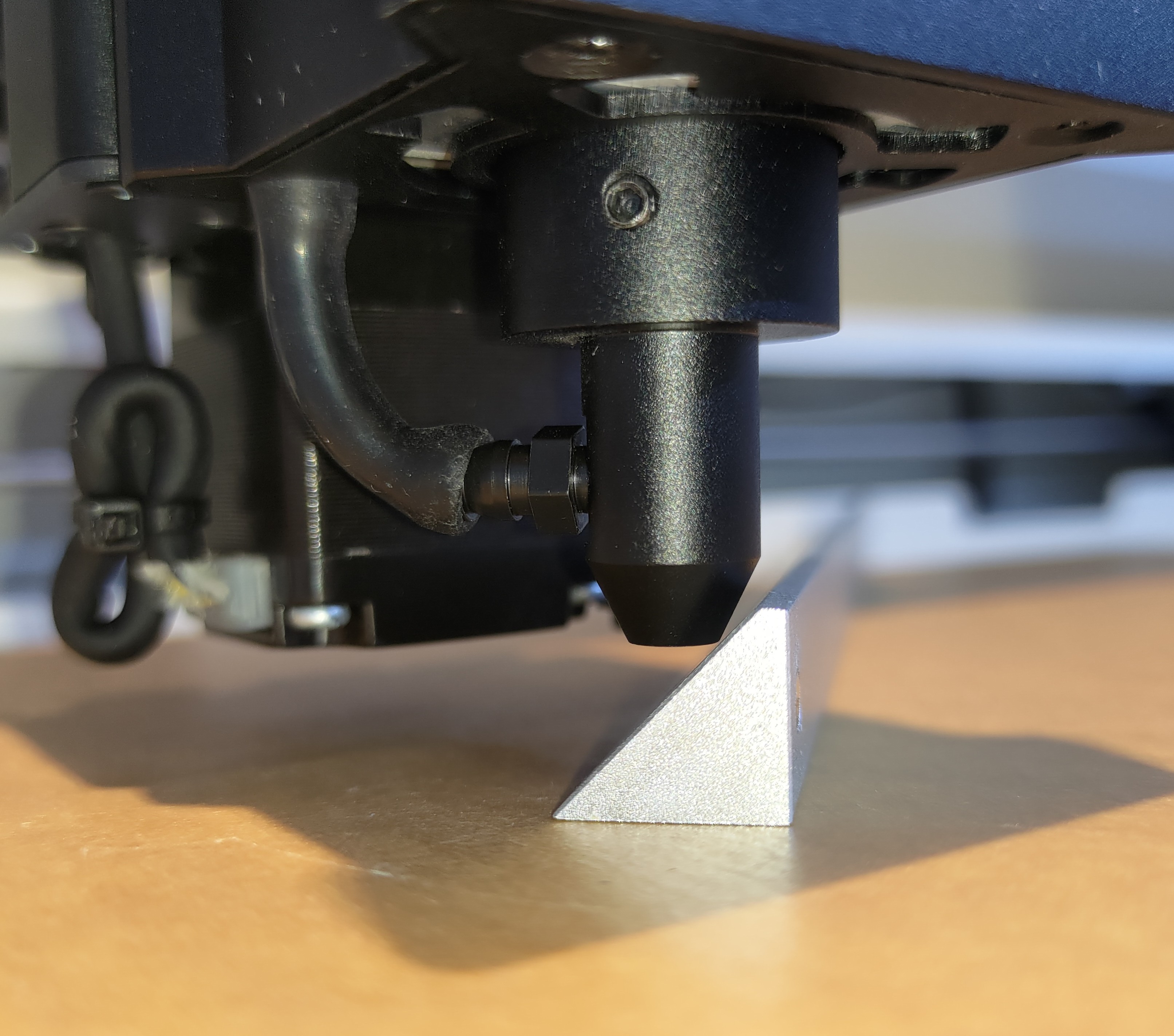

Distance par défaut:

Étape 1:

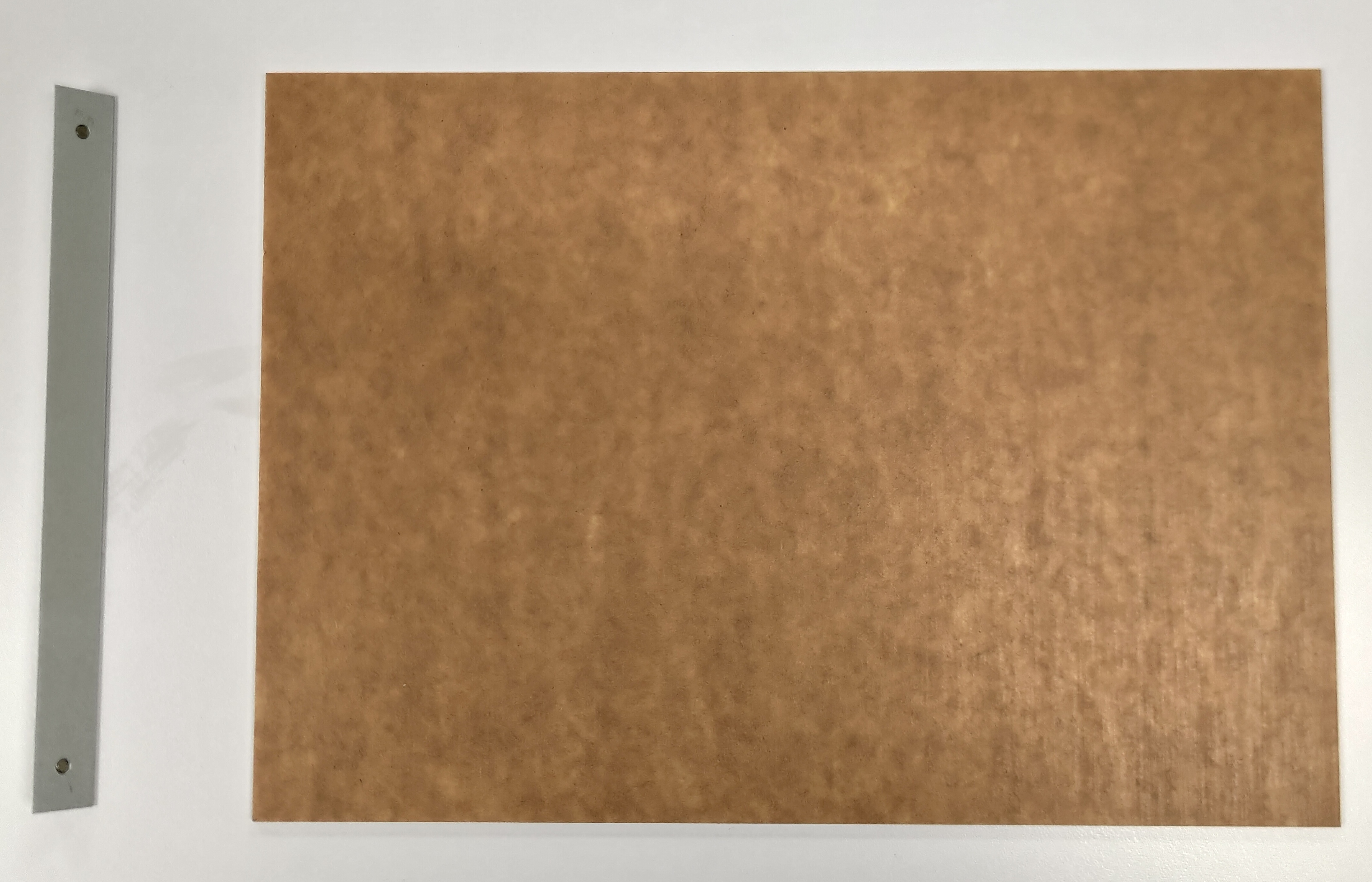

Préparez un morceau de matériau solide tel que de l'acrylique ou du bois, etc. et un prisme triangulaire fourni avec la machine dans la boîte d'accessoires.

Étape 2:

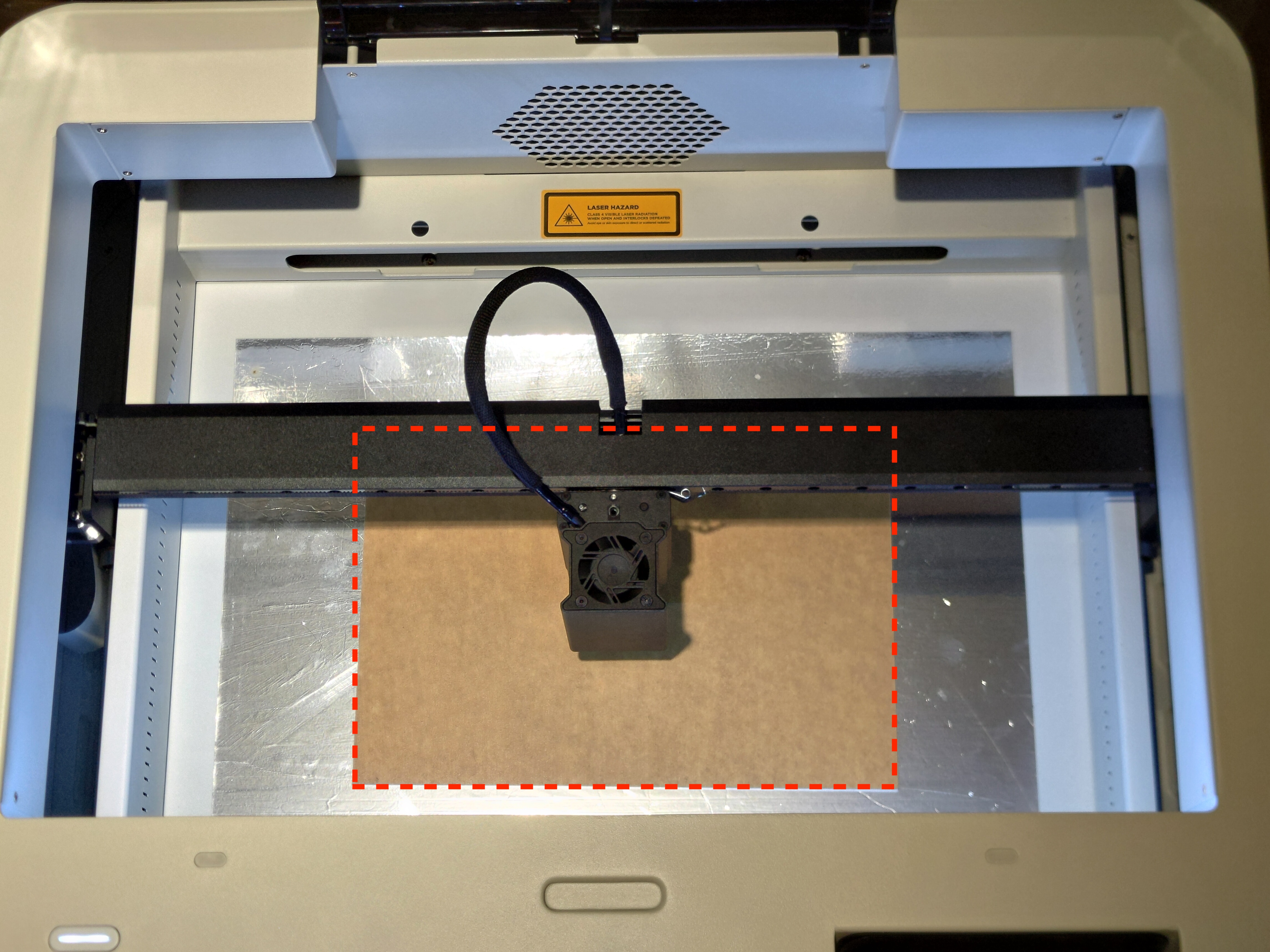

Placez le matériau au centre du plateau et utilisez le bouton ou l'écran tactile pour effectuer la mise au point automatique.

Étape 3:

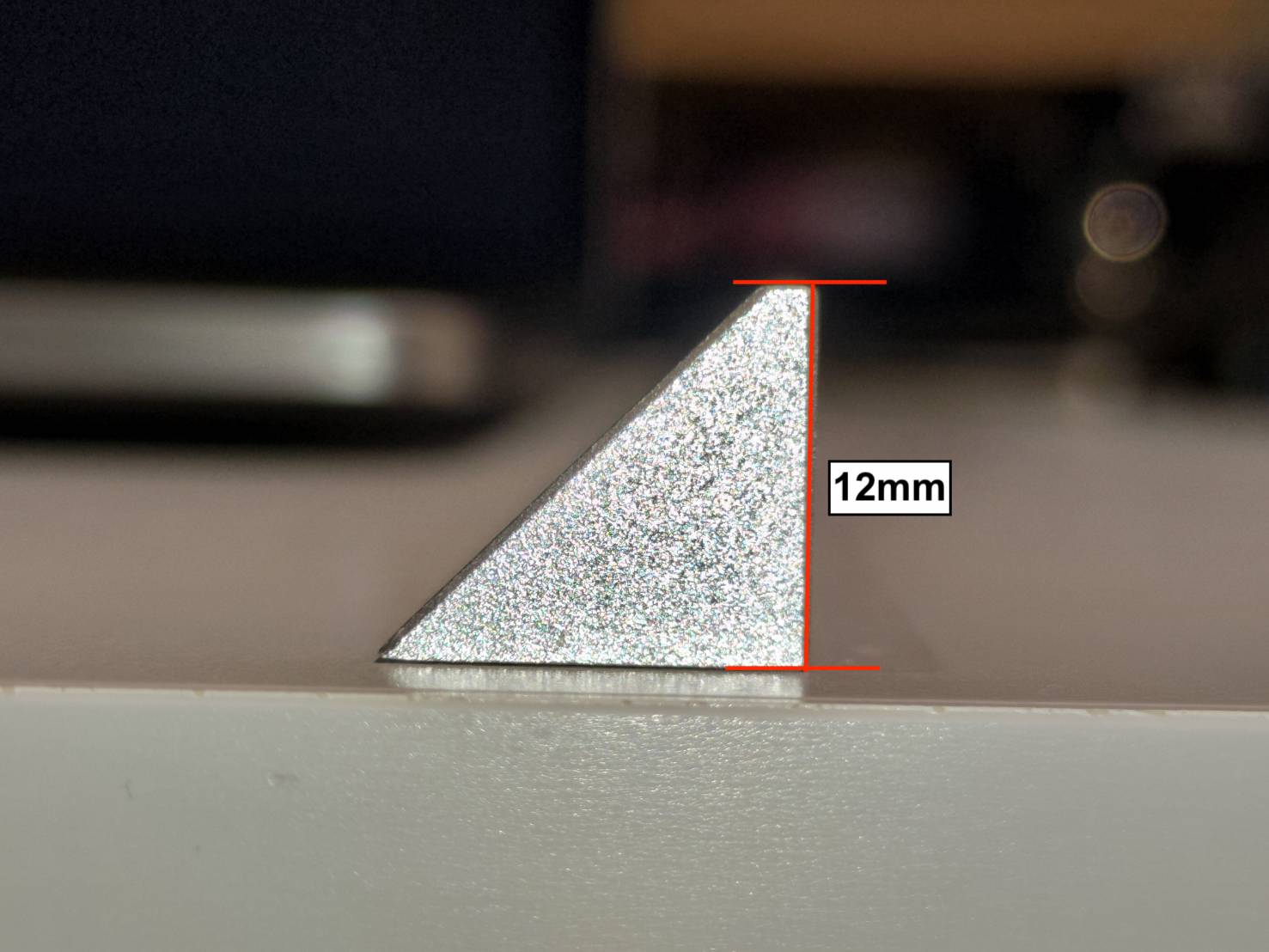

Regardez le prisme triangulaire. Vous trouverez un côté d'une hauteur de 12mm avec un bord plat.

Après avoir vérifié le prisme, insérez-le dans l'espace entre la surface du matériau et l'extrémité de la buse.
Observez la distance pour déterminer si elle est trop longue ou trop courte.

Étape 4:

Allez à la fonction pour ajuster manuellement la distance.
(Machine > Paramètres > Paramètres matériels > Correction d'erreur de sonde）

Étape 5:

Définir la valeur sur ""-"" réduira la distance de l'unité en mm. (Abaisser le module)
Définir la valeur sur ""+"" augmentera la distance de l'unité en mm. (Soulever le module)

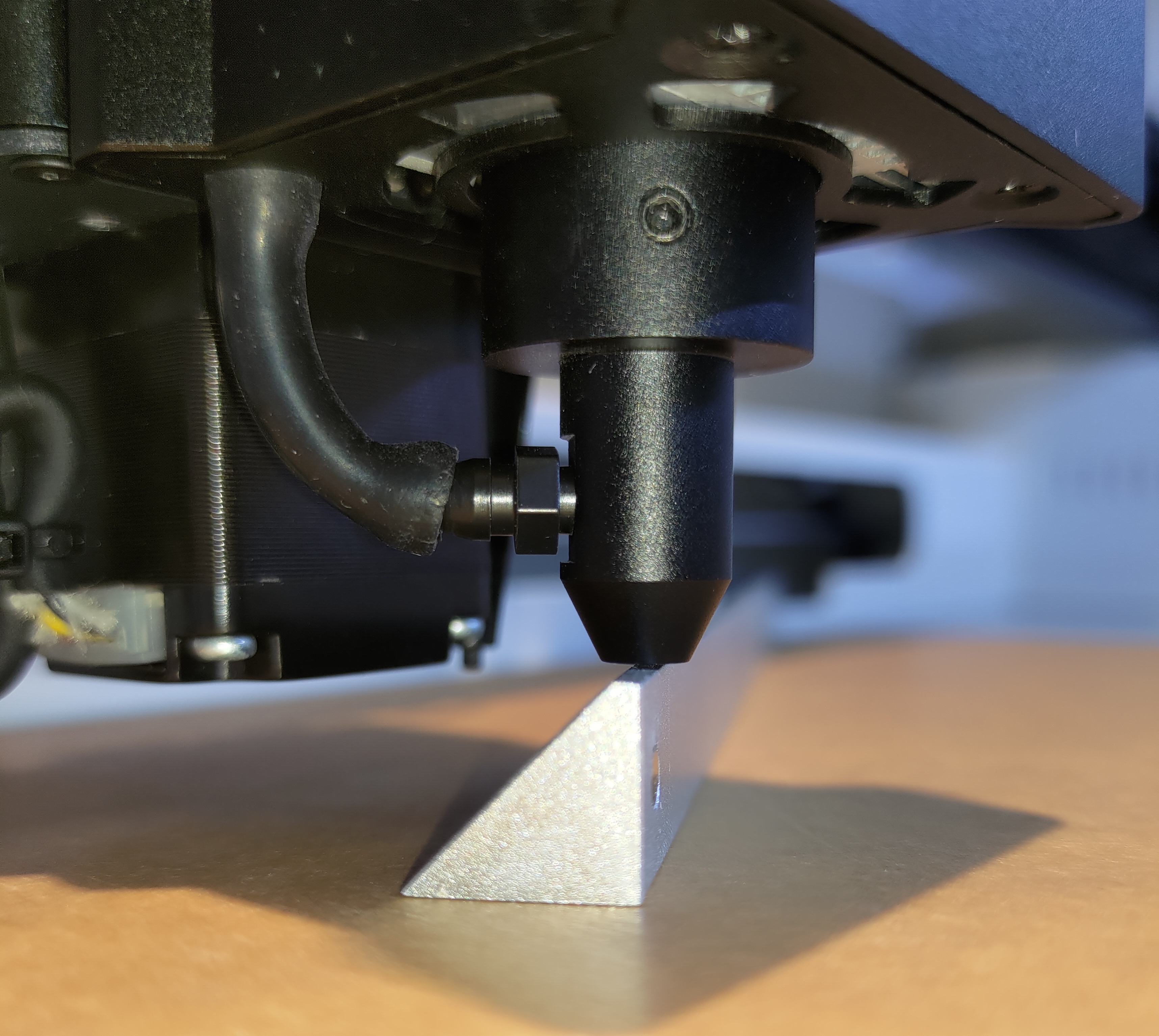

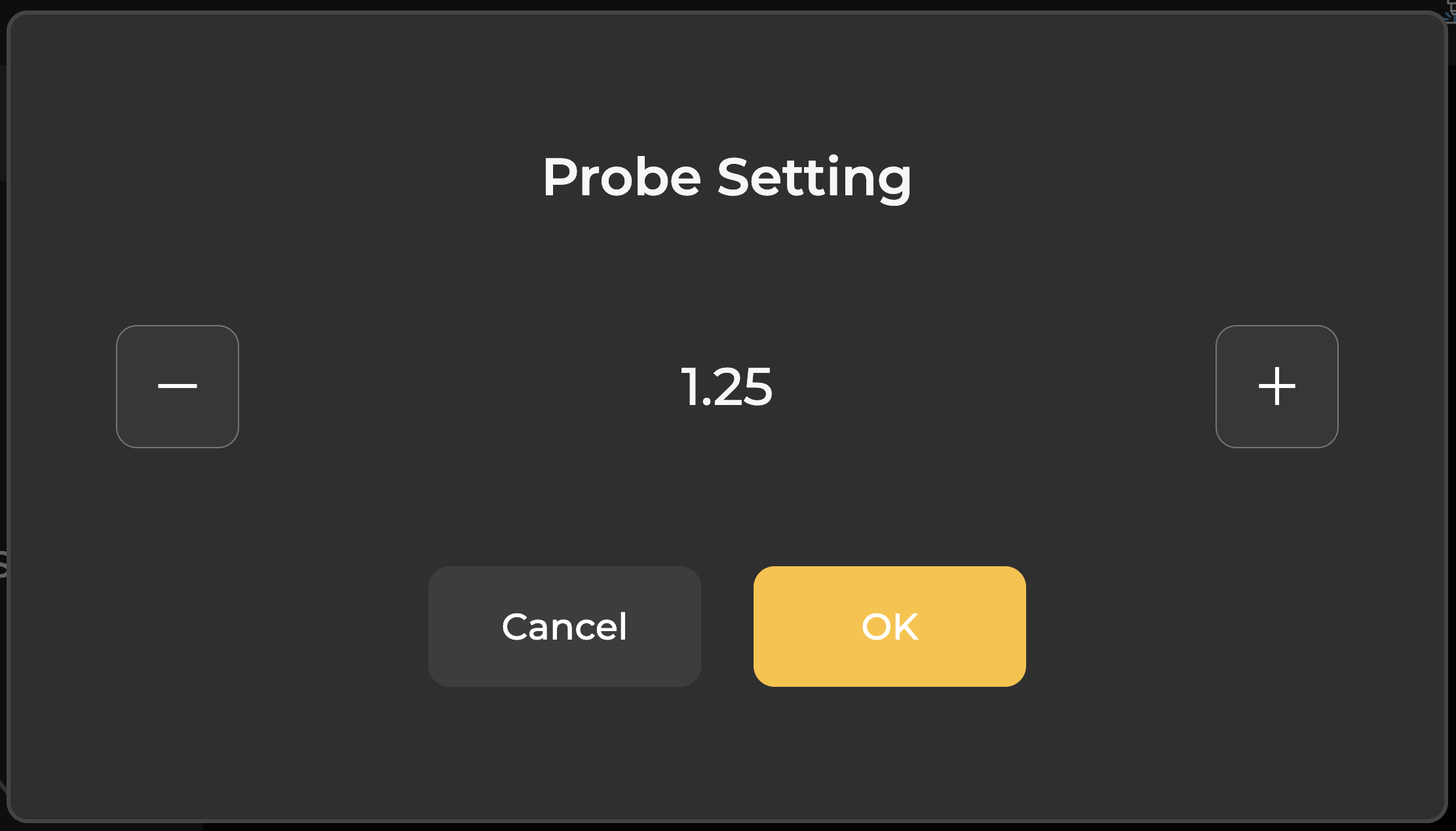

Exemple #1: Si le prisme ne peut pas être inséré, cela indique que la distance est trop courte, donc le module doit être soulevé. Dans ce cas, la valeur doit être augmentée.

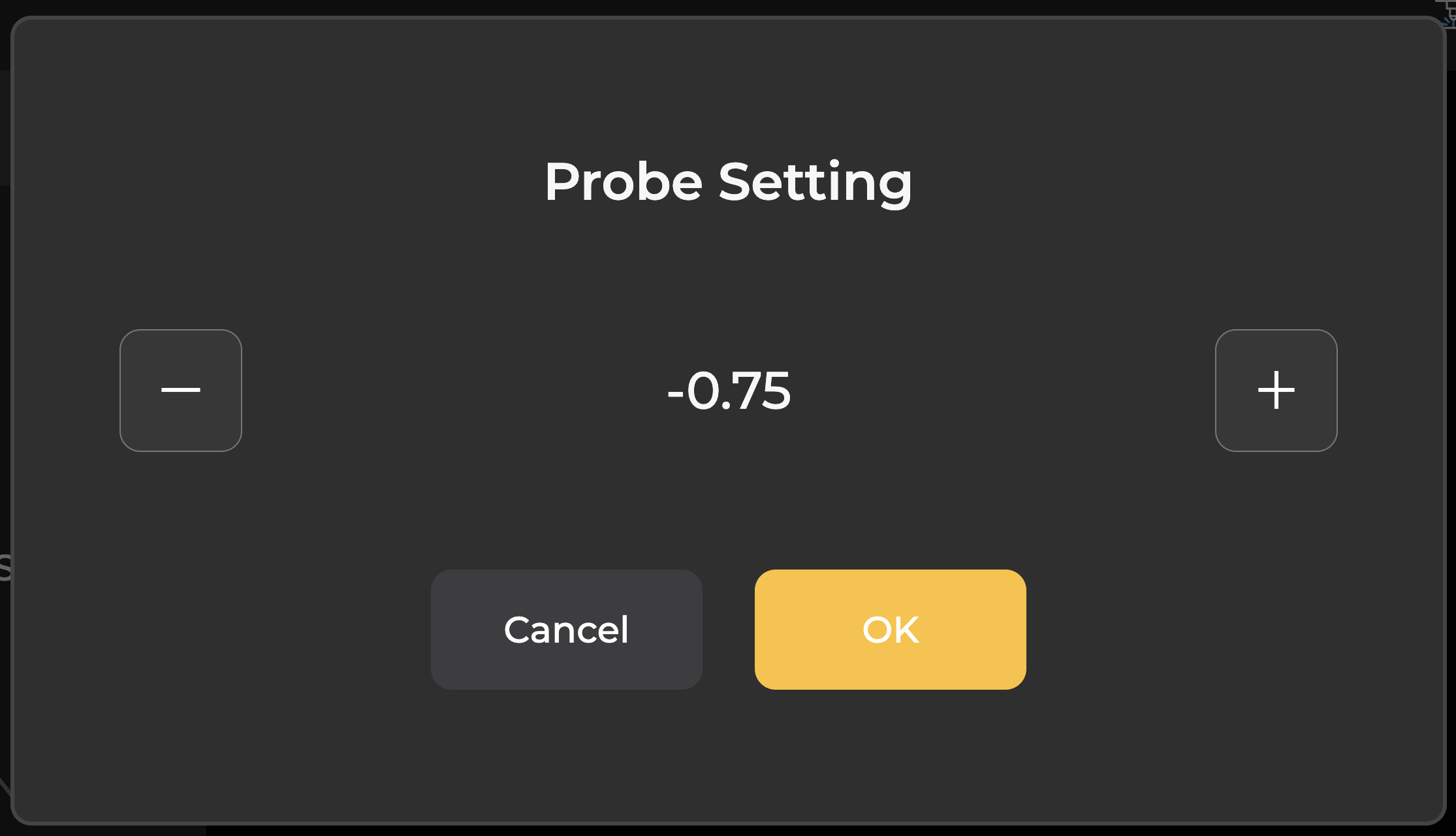

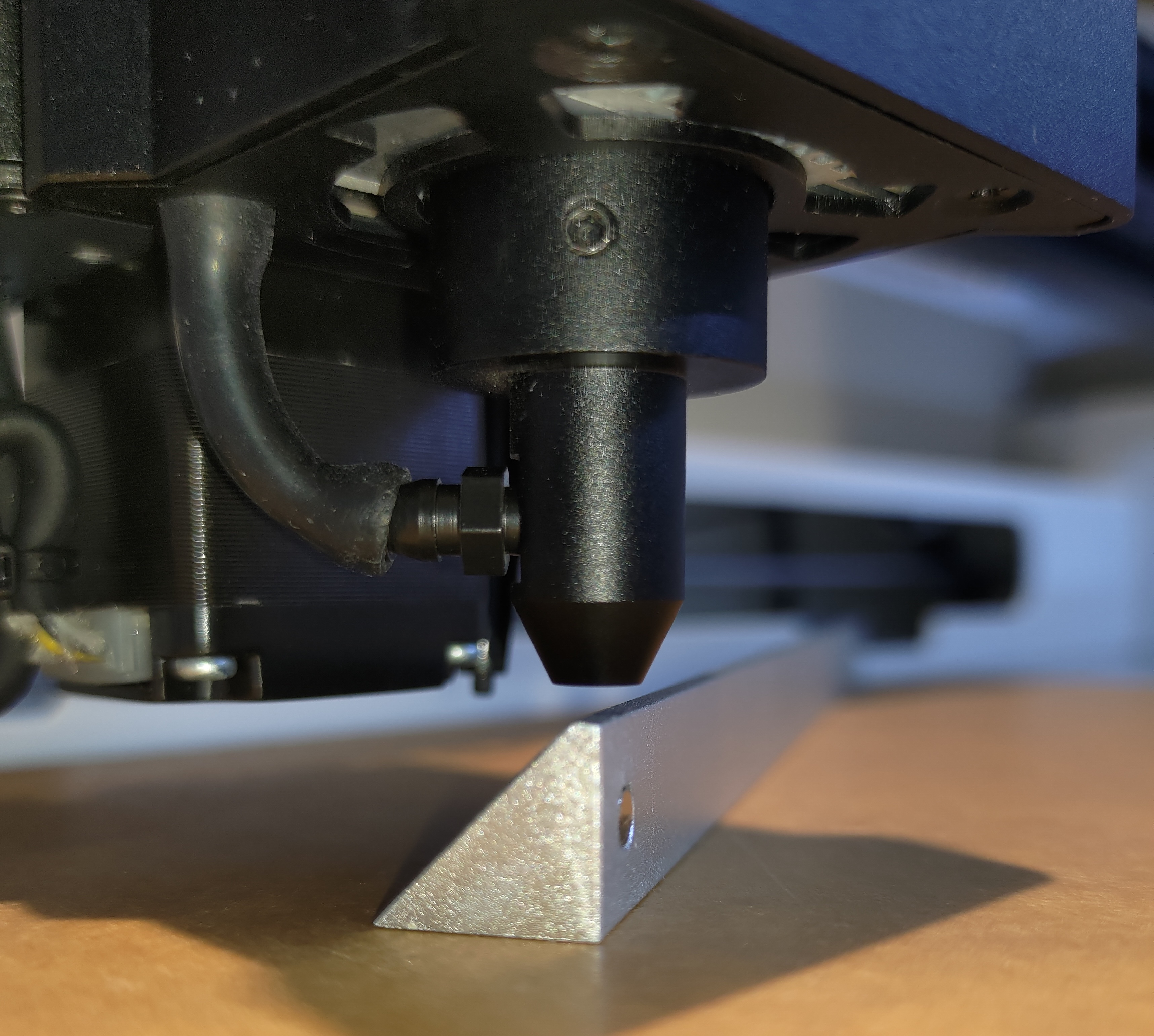

Exemple #2: Si l'écart est important après l'insertion du prisme, cela indique que la distance est trop longue, donc le module doit être abaissé. Dans ce cas, la valeur doit être réduite.
