5-18 Ajustement de la tension des courroies de l'axe Y

Outils

1. Torx T8 Tournevis
2. Clé Allen 3mm
3. Clé 7mm
4. Tournevis cruciforme
5. Marqueur

Étape 1 -
Éteignez la machine, retirez le cordon d'alimentation et retournez la machine

Étape 2 - Marquez le pied en caoutchouc et la vis près du port USB

Le but du marquage est que la vis de ce pied sera plus courte que les autres et doit être dans la même position.

Étape 3 - Dévissez ces vis inférieures

Vis T8 x 6pcs ＆ Vis HEX 3mm x 4pcs

Étape 4 - Retournez la machine et dévissez les vis latérales

Vis T8 x 2pcs

Étape 5 - Marquez les trous de vis des deux côtés avec le marqueur

Le but est de vous rappeler que les côtés marqués seront face à la zone de travail lors de l'assemblage.

Étape 6 - Déplacez le siège du module vers le ventilateur jusqu'au bout

Étape 7 -
Soulevez le cadre supérieur avec les deux mains et placez-le sur les goujons.

(Veillez à ne pas coincer les fils par les cadres.)

Exemple de cadre reposant sur les montants :

Exemple de vidéo de levage (La vidéo a été tournée à l'intérieur de la machine) :

Étape 8 - Repérez les supports de courroie et desserrez les écrous à l'aide d'une clé de 7 mm

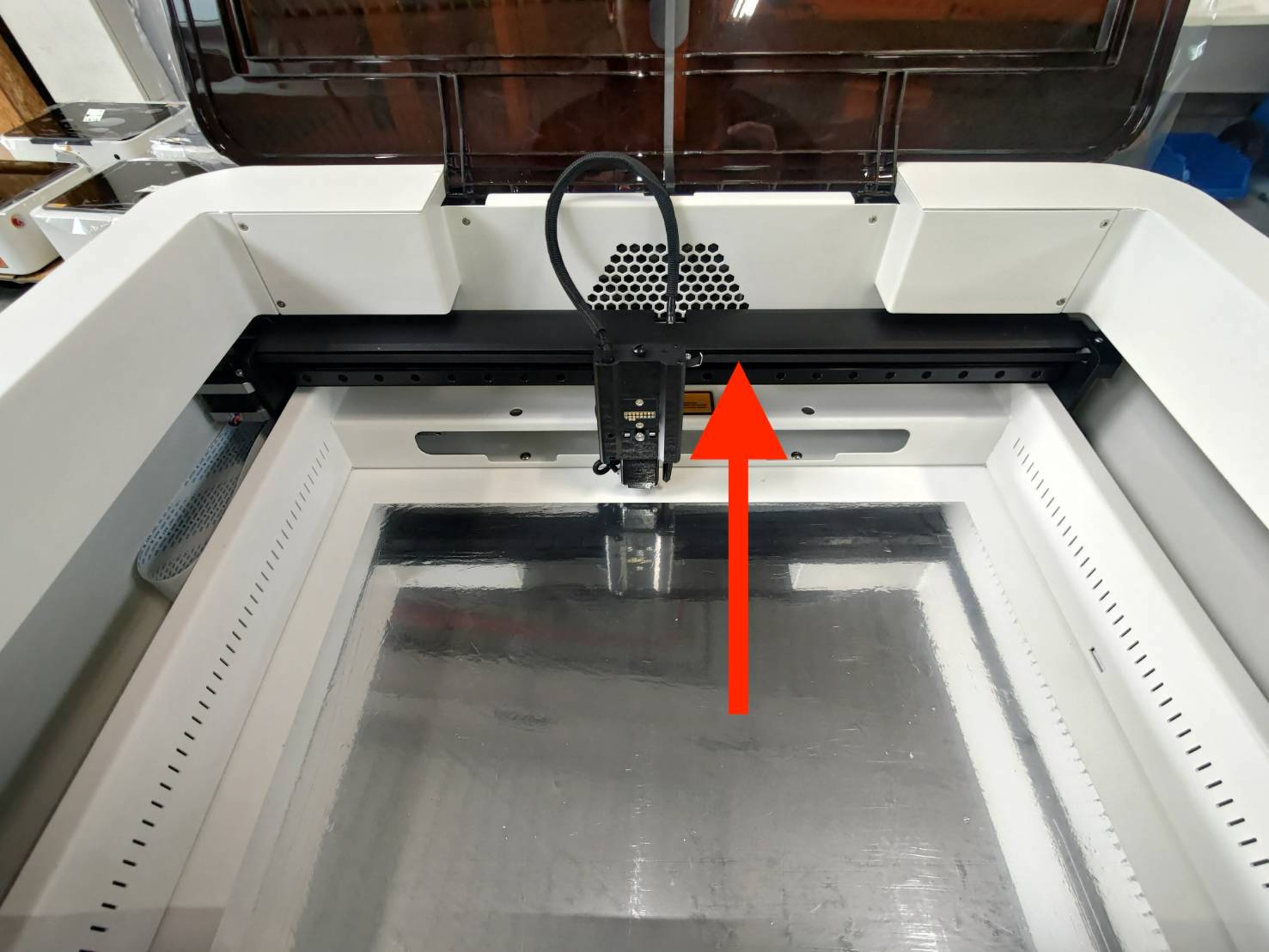

Emplacement des sièges :

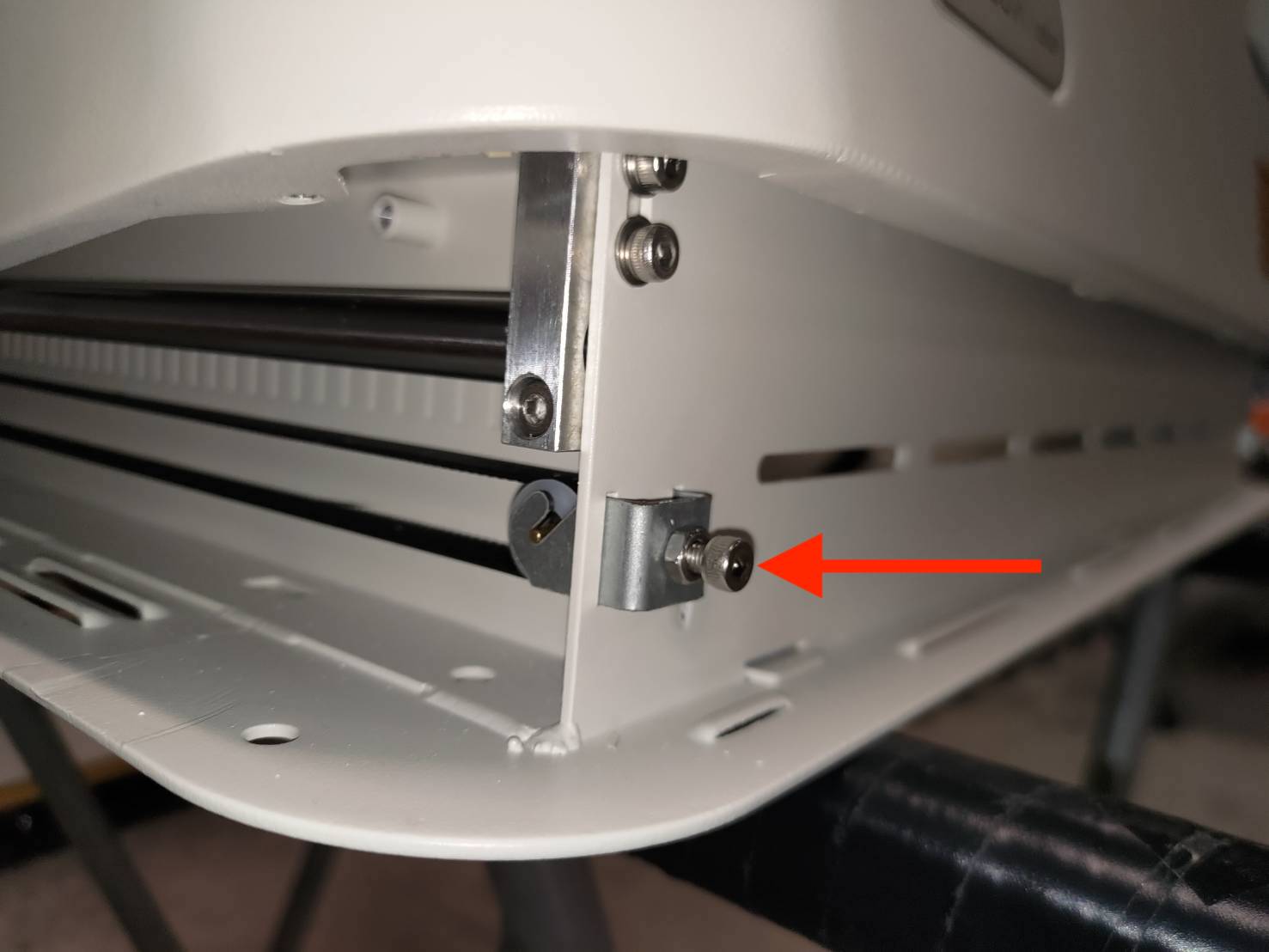

Côté droit :

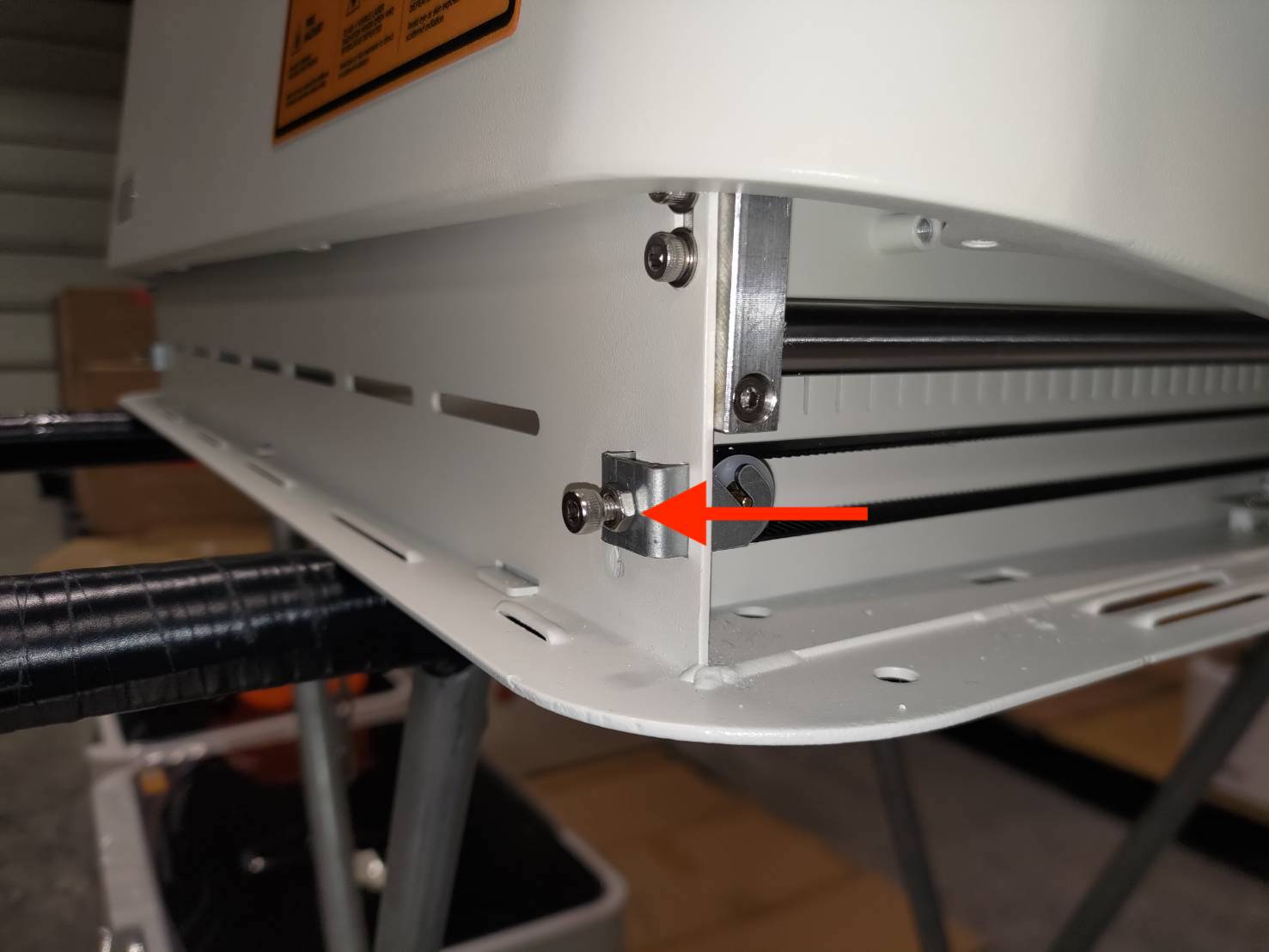

Côté gauche :

Étape 9 - Ajustez la tension des courroies avec une clé Allen de 3mm

Côté droit :

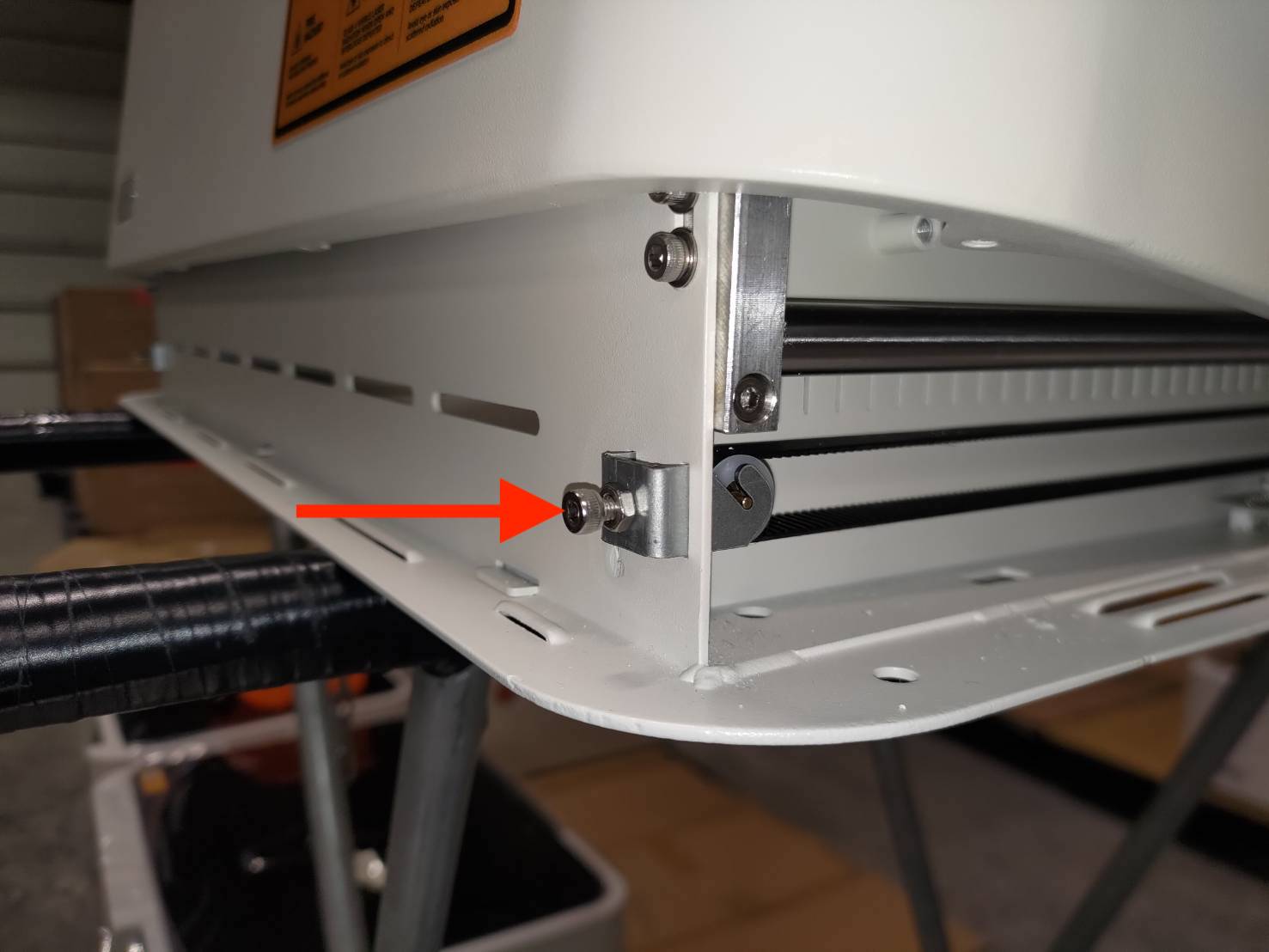

Côté gauche :

Étape 10 - Après l'ajustement, serrez les écrous avec une clé de 7mm

Côté droit :

Côté gauche :

Étape 11 - Restaurez la position du cadre supérieur

Veuillez noter que les trous de vis marqués doivent être orientés vers la zone de travail.


Restauration du cadre :

Étape 12 - Vissez les vis latérales

Étape 13 - Éteignez et retournez la machine. Vissez toutes les vis au bas

Veuillez noter que le pied et la vis marqués devront être dans une position proche des ports USB.

Suggestion :
Il est préférable de ne pas serrer complètement les vis au début, car certaines vis pourraient être mal alignées et ne pas pouvoir être insérées. Par conséquent, il est recommandé de serrer toutes les vis une fois que toutes les vis sont installées.

Étape 14 - Retournez la machine. Déplacez le siège du module d'avant en arrière

• Si elle peut être déplacée sans problème, le remplacement est alors réussi.


• Si elle est bloquée ou si elle ne peut pas être complètement poussée vers le ventilateur, veuillez essayer de desserrer la vis du pied en caoutchouc proche des ports USB et essayez de déplacer à nouveau le siège du module.
