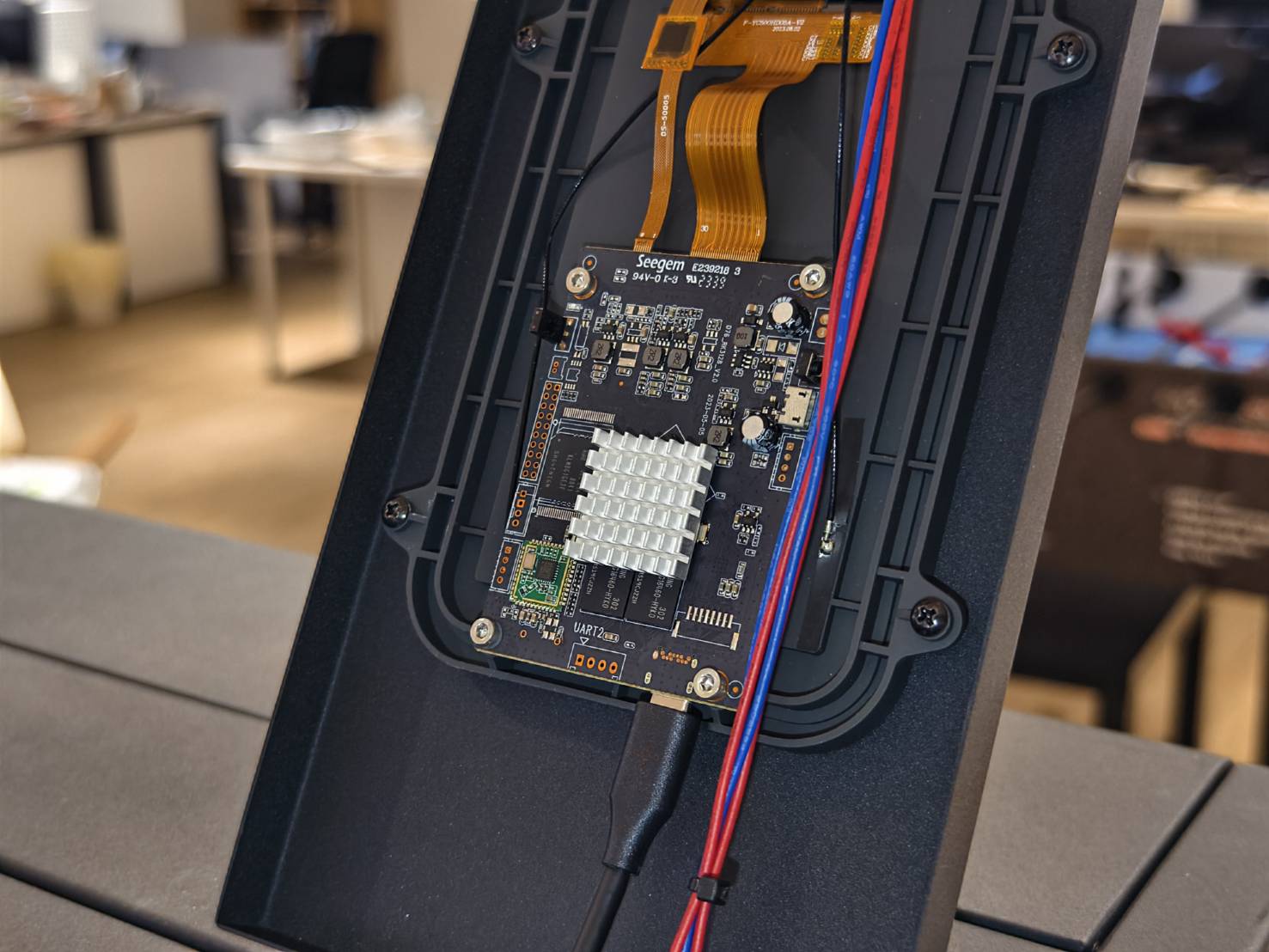

Beambox II - Sostituzione della scheda RK

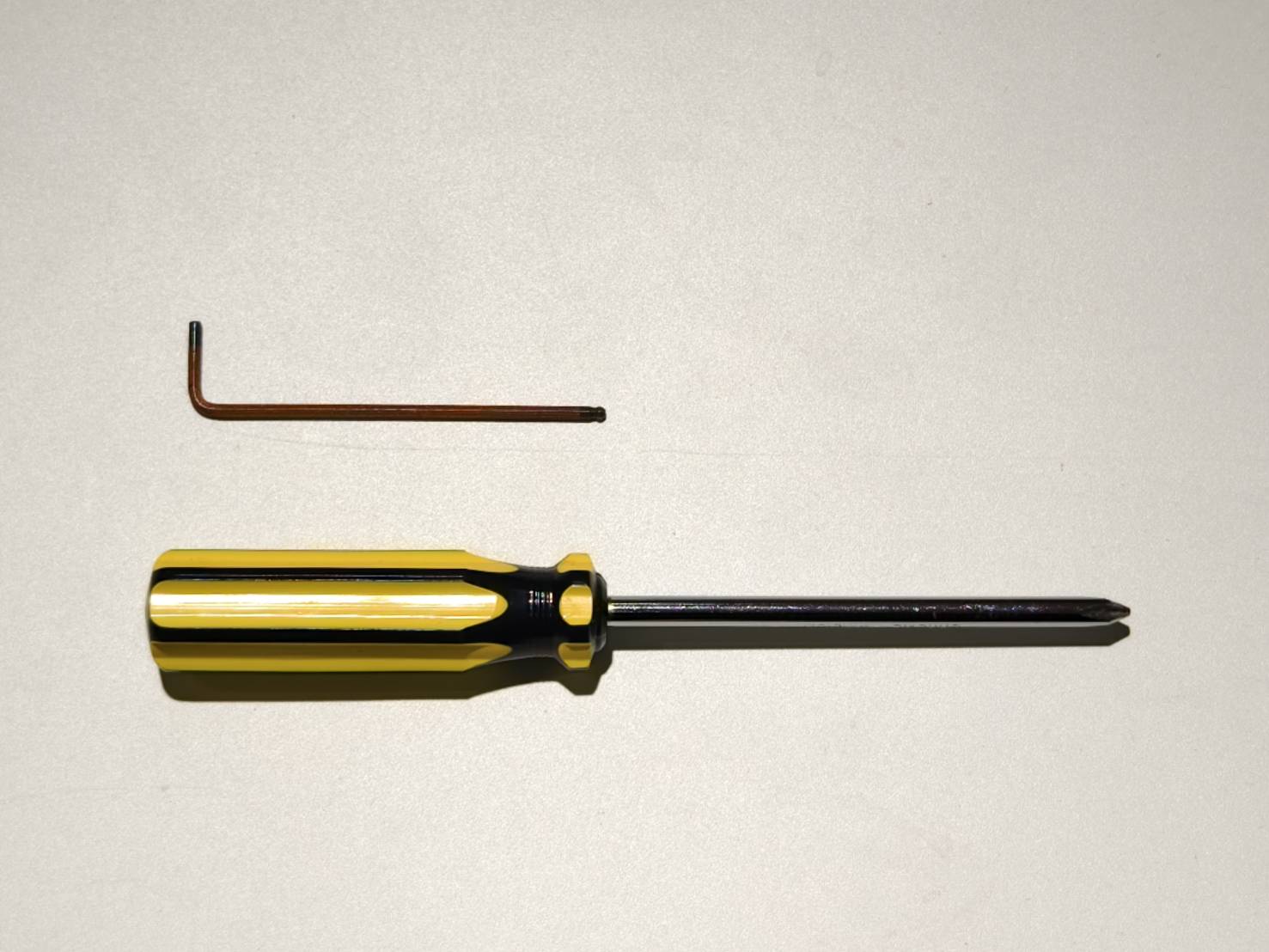

Strumenti

Passo 1

Scaricare i dati di calibrazione della fotocamera utilizzando Beam Studio.

⚠︎ Se la macchina non si avvia normalmente o non si connette al computer, si prega di contattare l'assistenza clienti per ottenere i dati.

1. Aggiornare Beam Studio alla versione 2.4.5 o successiva.

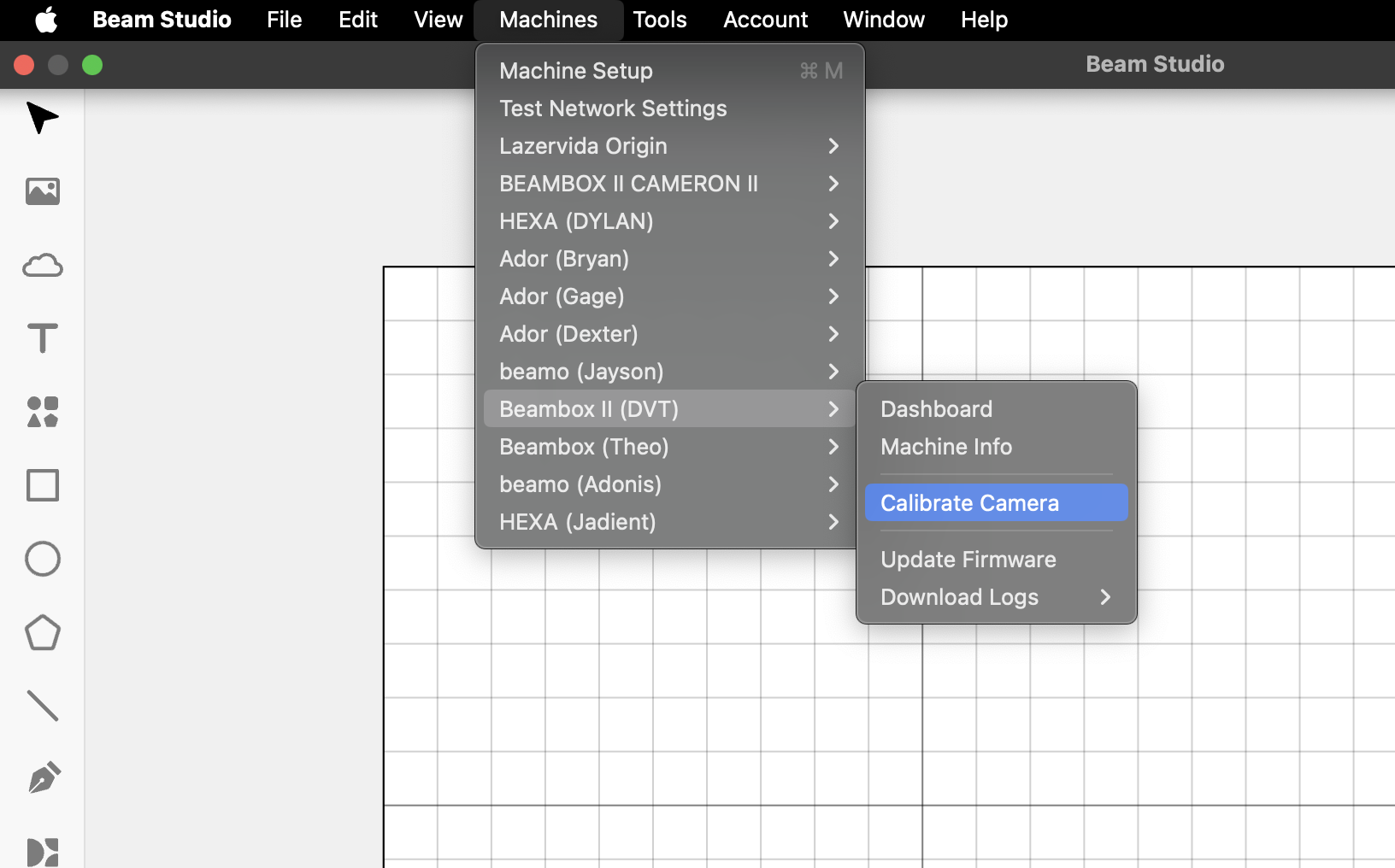

2. Selezionare "Macchina → Nome della macchina → Dati di calibrazione della fotocamera → Scarica dati."

Il file scaricato sarà in formato .zip e avrà il nome della macchina.
Ad esempio, Beambox II (Timothy).zip.

Passo 2

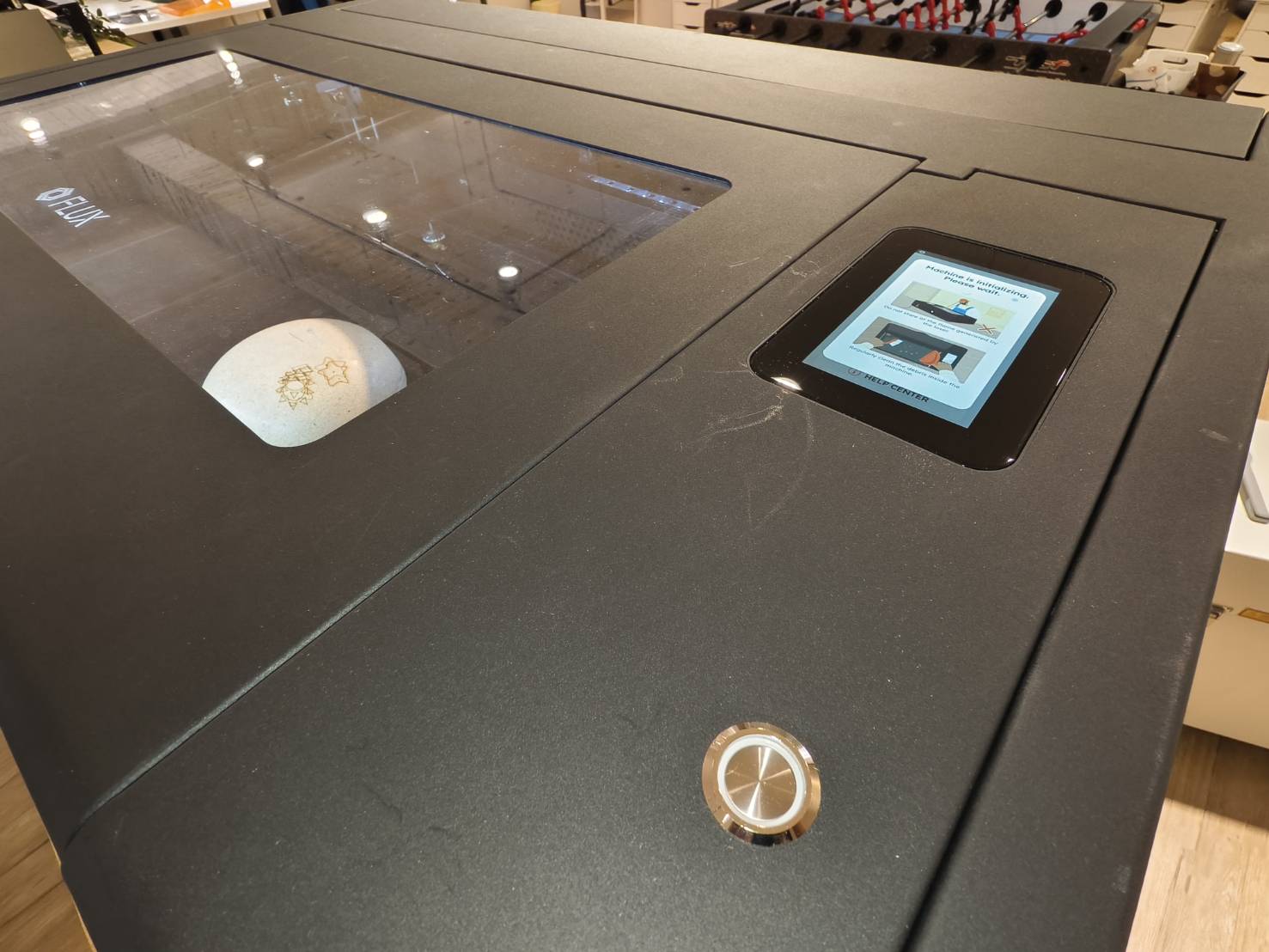

Spegnere la macchina e scollegare il cavo di alimentazione.

Passo 3

Aprire il pannello laterale per visualizzare l'interno della macchina.

• Utilizzare un cacciavite a croce per rimuovere il pannello.



Passo 4

• Scollegare il cavo Type-C e rimuovere le quattro viti con una chiave esagonale da 2,5 mm.



Passo 5

Scollegare i cavi dei display piatti e l'antenna Wi-Fi dalla scheda RK.
(Se la macchina non dispone del cavo Wi-Fi nero, è possibile ignorare questa parte)
A questo punto, la scheda RK può essere rimossa completamente.

Passo 6

Collegare i cavi e l'antenna Wi-Fi alla nuova scheda RK.
(Se la macchina non dispone del cavo Wi-Fi nero, è possibile ignorare questa parte)

Passo 7

Avvitare la nuova scheda e ricollegare il cavo USB-C.

Passo 8

Chiudere il pannello laterale e serrare la vite.

Passo 9

Accendere la macchina.

Passo 10

Avviare Beam Studio versione 2.4.5 o superiore e selezionare "Machine→Nome della macchina→Dati di calibrazione della fotocamera→Carica dati→Scegli il file scaricato in Passo 1."

⚠︎ Se non sono stati scaricati i dati, i dati sono andati persi o sono corrotti, eseguire la calibrazione avanzata della fotocamera.

Passo 11

Si prega di ricalibrare la fotocamera per ottenere un'anteprima corretta.

#FINE
