Beambox II - Sostituzione del Pulsante di Emergenza

FLUX Support Team

9 giugno 2025 06:00
Aggiornato

Strumenti

1	Pinze
2	Cacciavite a croce

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

Aprire il pannello laterale per accedere all'interno della macchina.

Utilizzare un cacciavite a croce per rimuovere il pannello.

Fase 3

Svitare l'anello filettato del pulsante di emergenza.

Fase 4

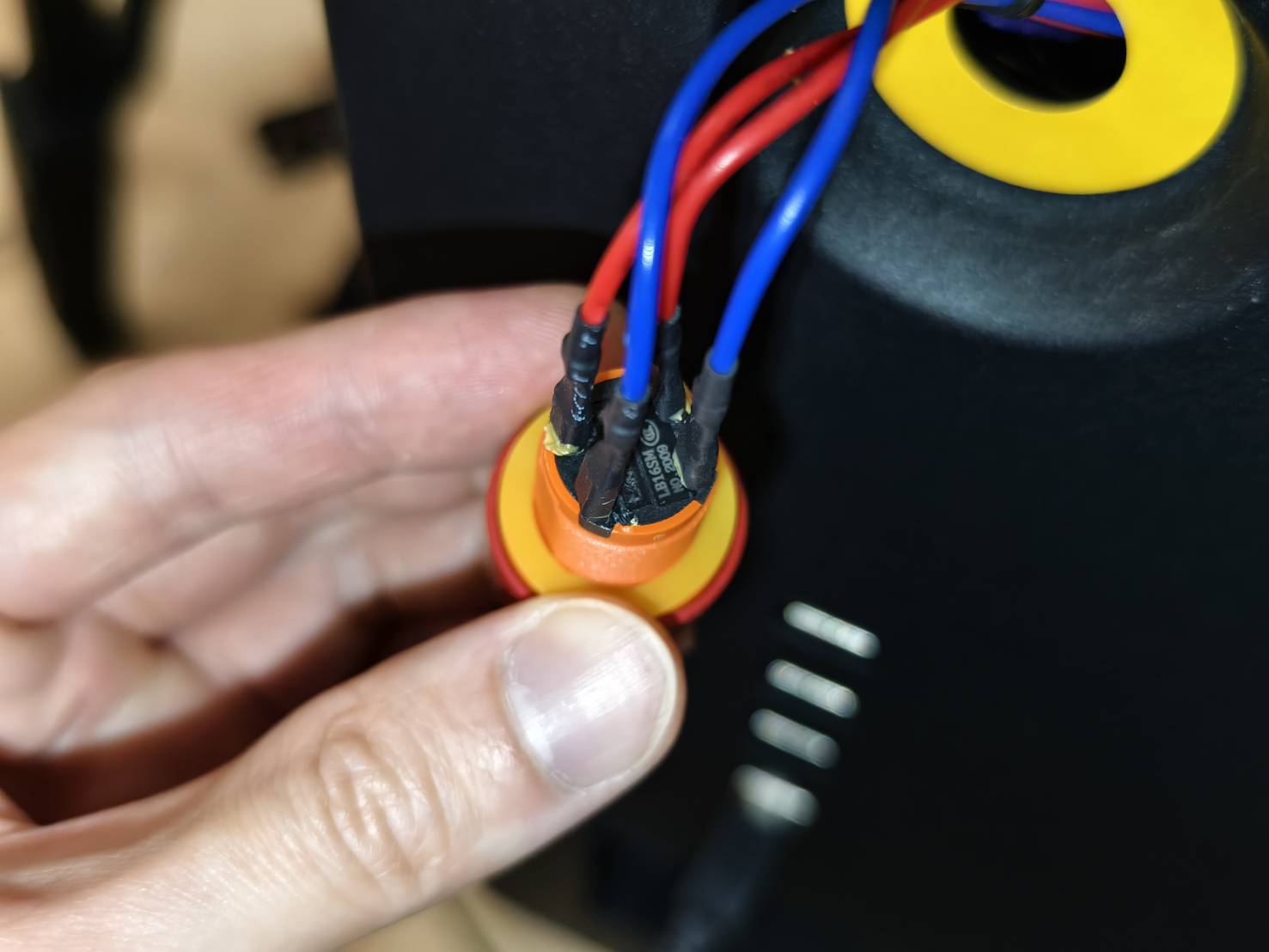

Scattare delle foto per documentare la corretta posizione dei cavi prima di scollegarli.

Fase 5

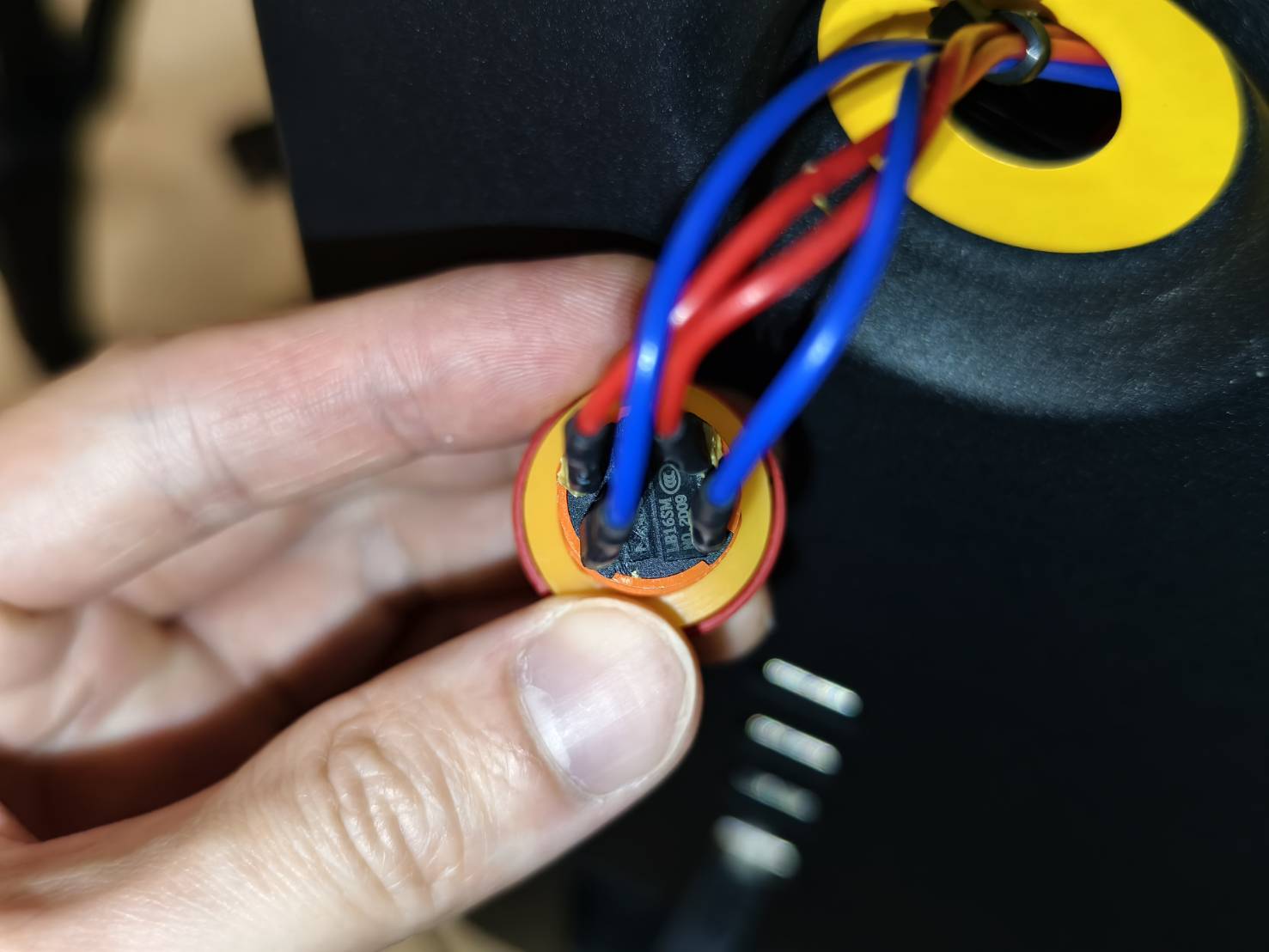

Scollegare i cavi dal pulsante.

Fase 6

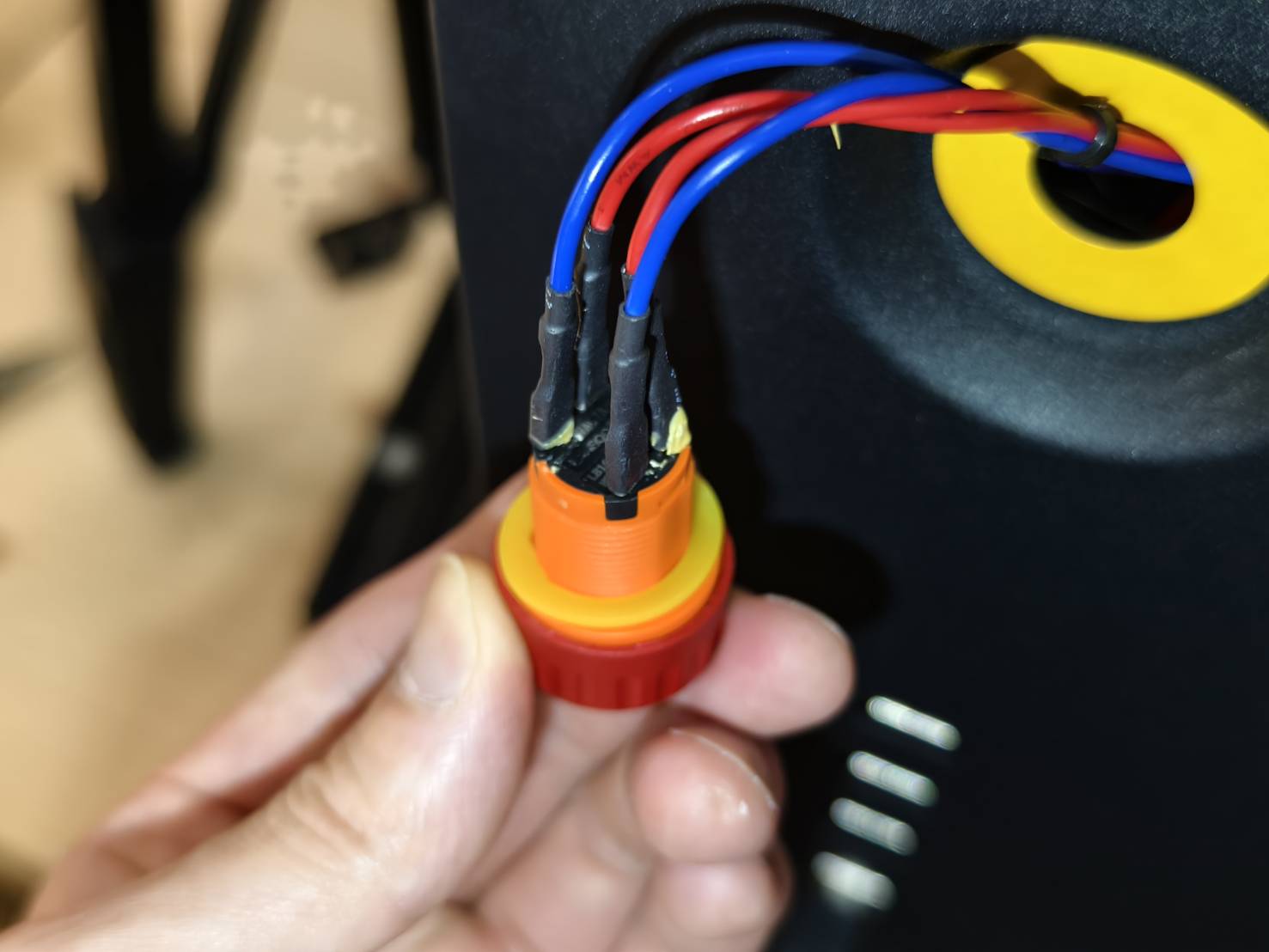

Collegare i cavi al nuovo pulsante. Assicurarsi che la posizione dei cavi sia corretta.

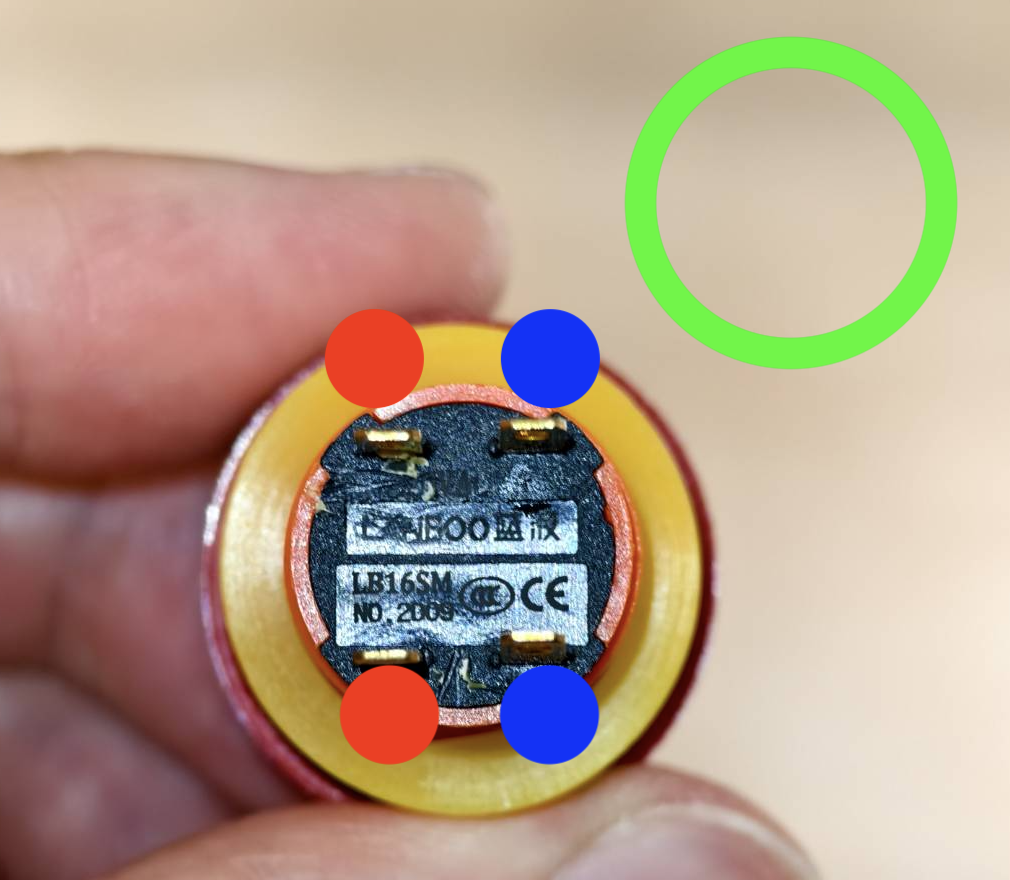

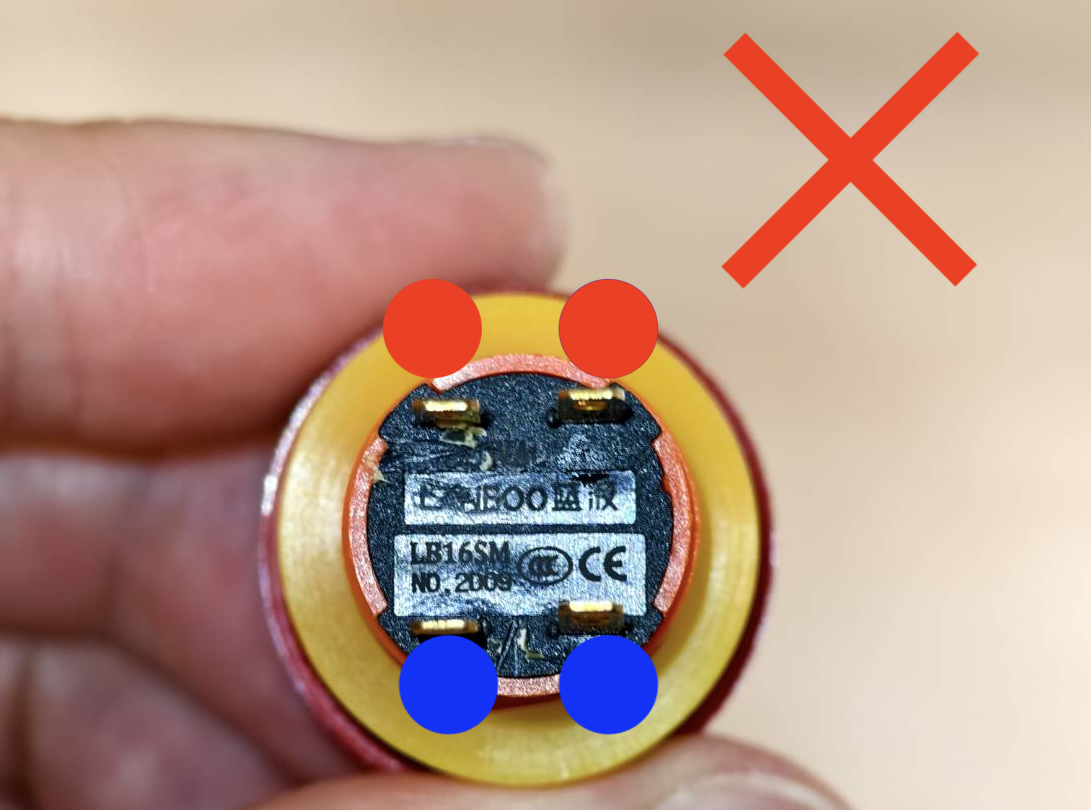

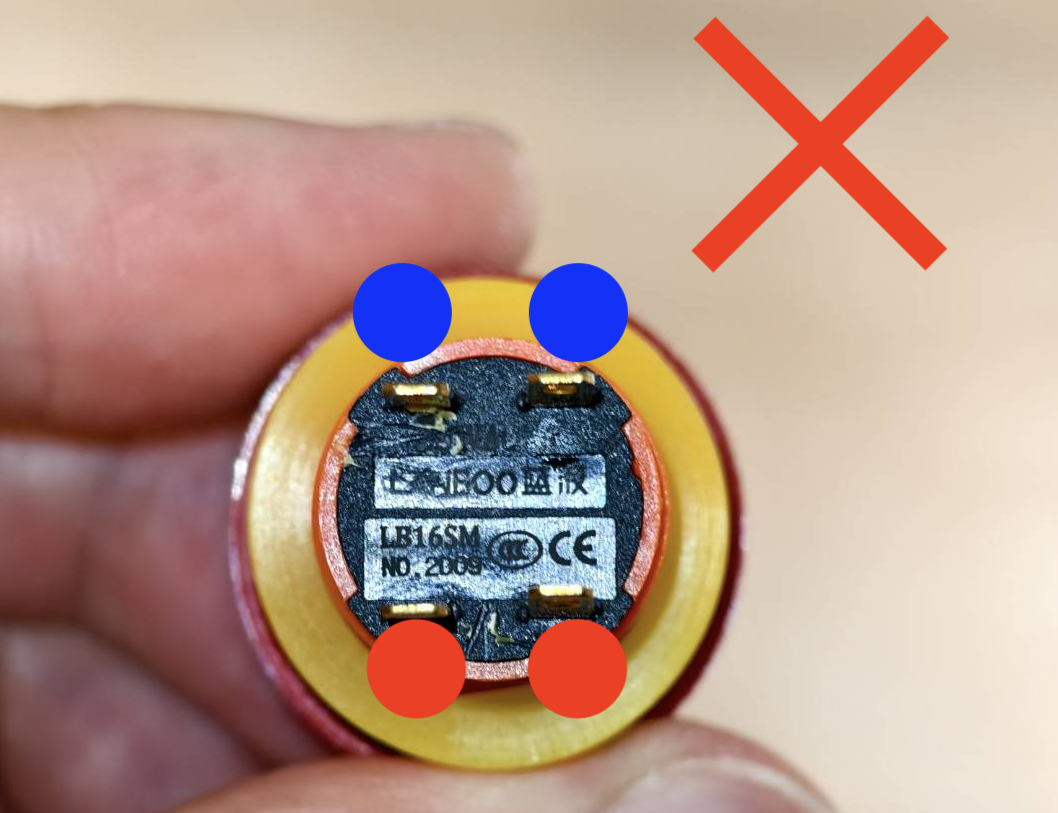

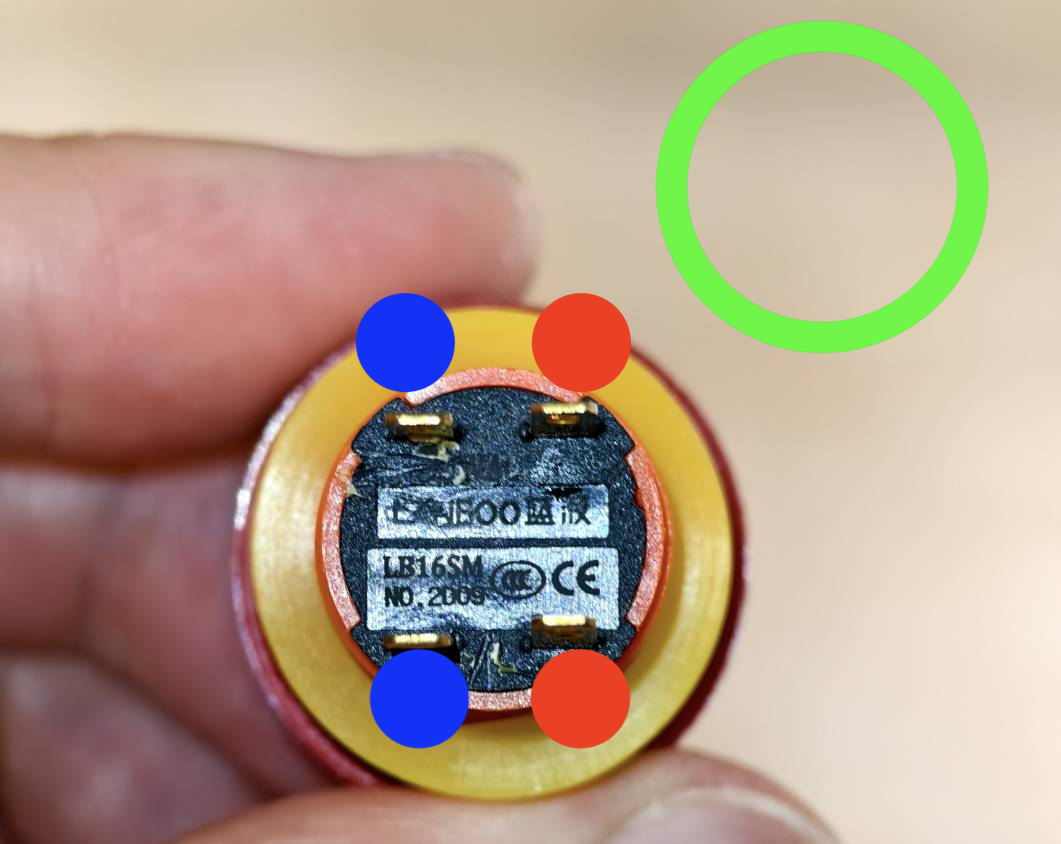

Esempio Corretto	Esempi Errati

Attenzione:
La macchina potrebbe danneggiarsi se i fili vengono collegati in posizioni errate.
Pertanto, prima di procedere al passaggio successivo, assicurarsi e verificare nuovamente che le posizioni dei fili corrispondano a quelle mostrate negli esempi corretti sopra riportati.

Passo 7

Fissare il pulsante con l'anello filettato.

Passo 8

Chiudere il coperchio laterale e serrare la vite.
