Beambox II - Sostituzione dell'interruttore a bilanciere – FLUX Help Center

Utensili

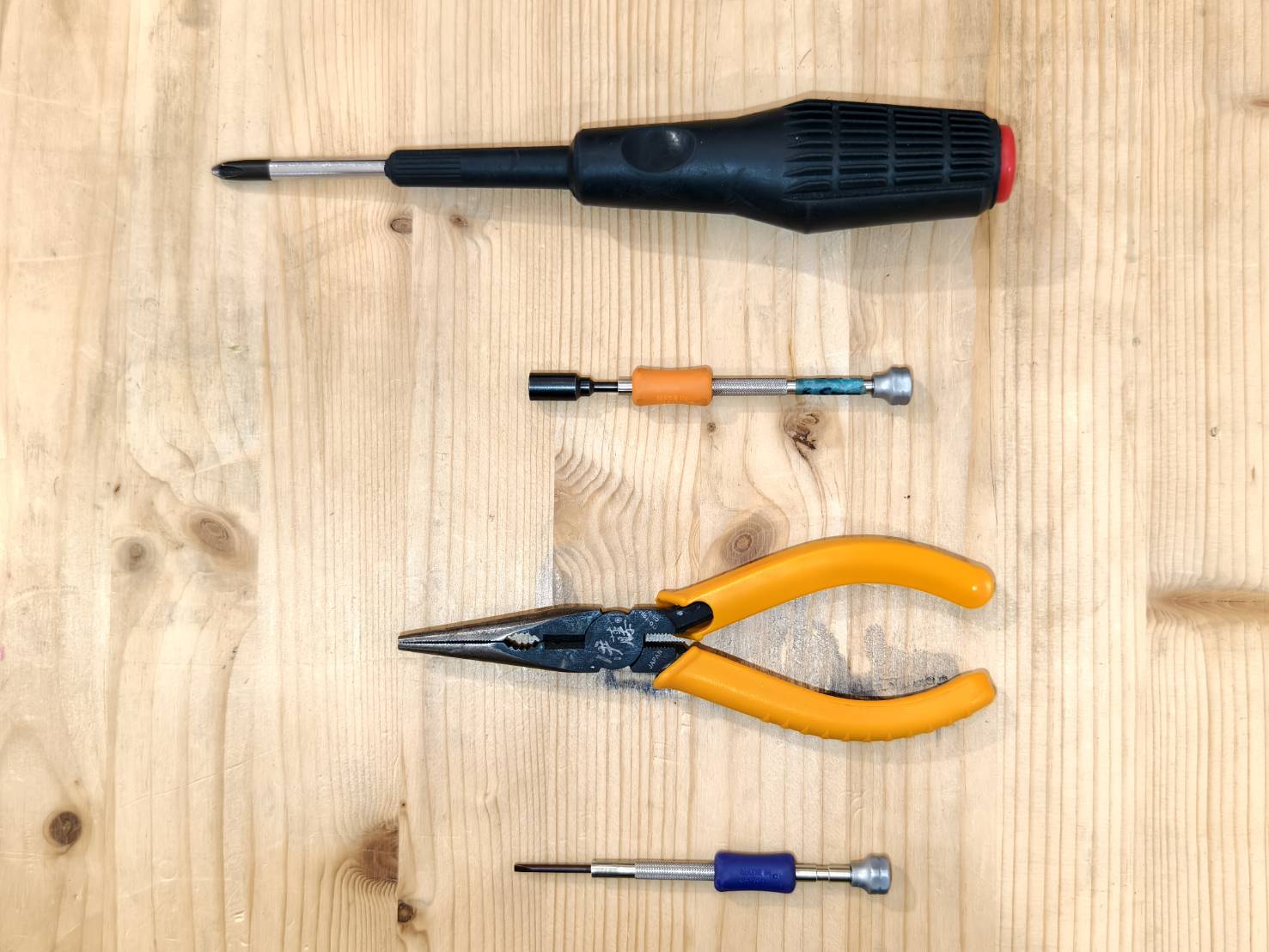

1	Cacciavite a croce
2	Chiave a bussola/Chiave da 5.5mm (Piccola)
3	Pinze
4	Cacciavite a testa piatta (Piccolo)
5	Torcia (Opzionale)

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

Utilizzare un cacciavite per rimuovere le viti sul retro della macchina, quindi aprire il pannello posteriore.

Fase 3

Scollegare i cavi del tubo laser e dell'alimentatore laser.
Inserire il cavo dell'alimentatore laser nell'apposito foro.
Richiudere il pannello posteriore

Fase 4

Aprire il pannello laterale per visualizzare l'interno della macchina.

Utilizzare un cacciavite a croce per rimuovere il coperchio.

Passo 5

Scollegare i cavi.

Passo 6

Utilizzare una chiave a bussola o una chiave fissa da 5,5 mm per rimuovere i due dadi e conservarli per un uso successivo.

Passo 7

Allentare il dado superiore destro. Non è necessario rimuovere completamente questa vite.

Passo 8

Estrarre l'alimentatore e posizionarlo in un luogo sicuro.

Passo 9

Allentare il dado inferiore destro. Non è necessario rimuovere completamente questa vite.

Passo 10

Dopo aver allentato l'ultimo dado, dovrebbe essere possibile rimuovere l'alimentatore. Conservare l'alimentatore in modo sicuro per il successivo riassemblaggio.

Passo 11

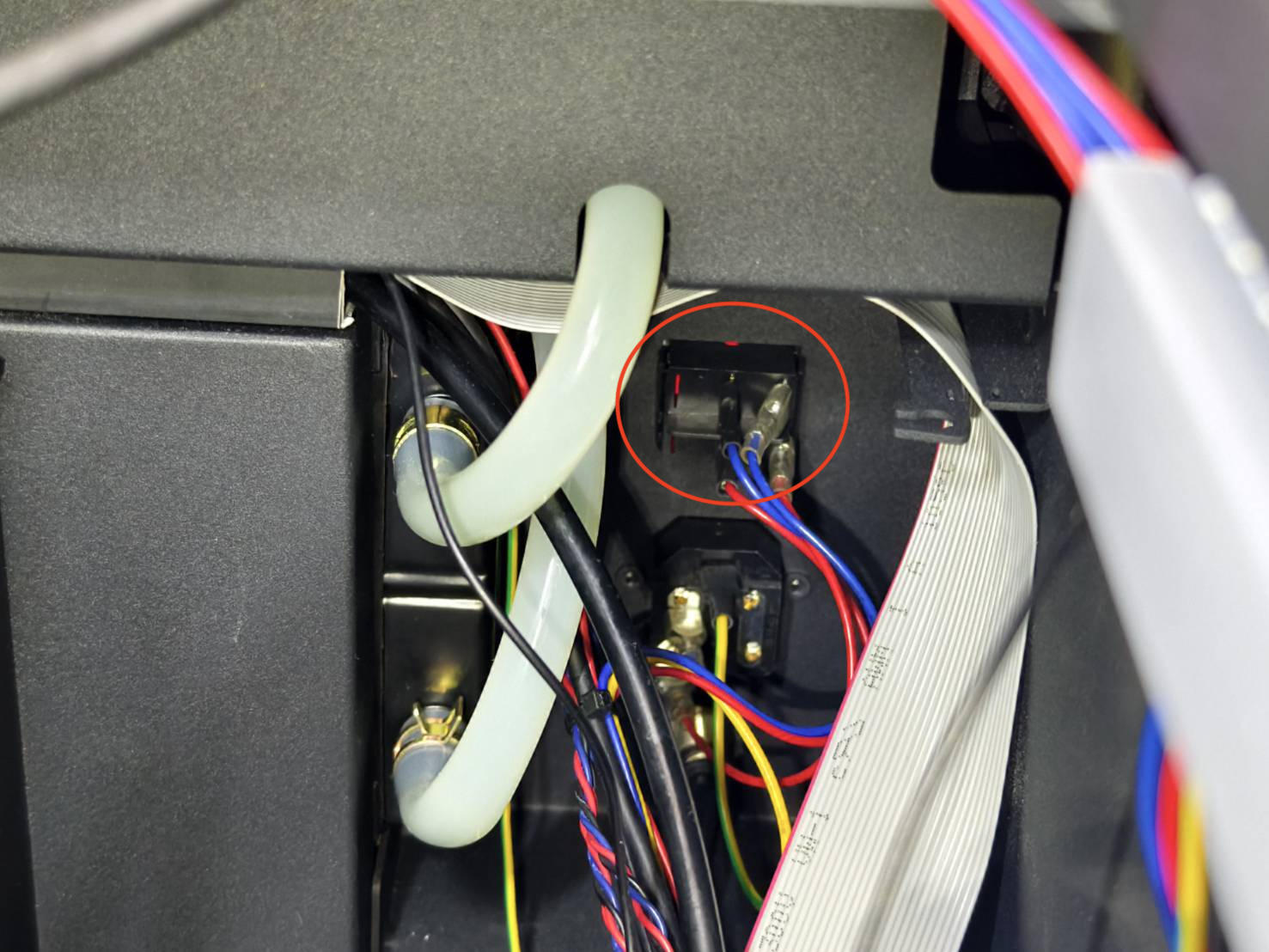

Individuare il retro dell'interruttore a bilanciere all'interno della macchina.

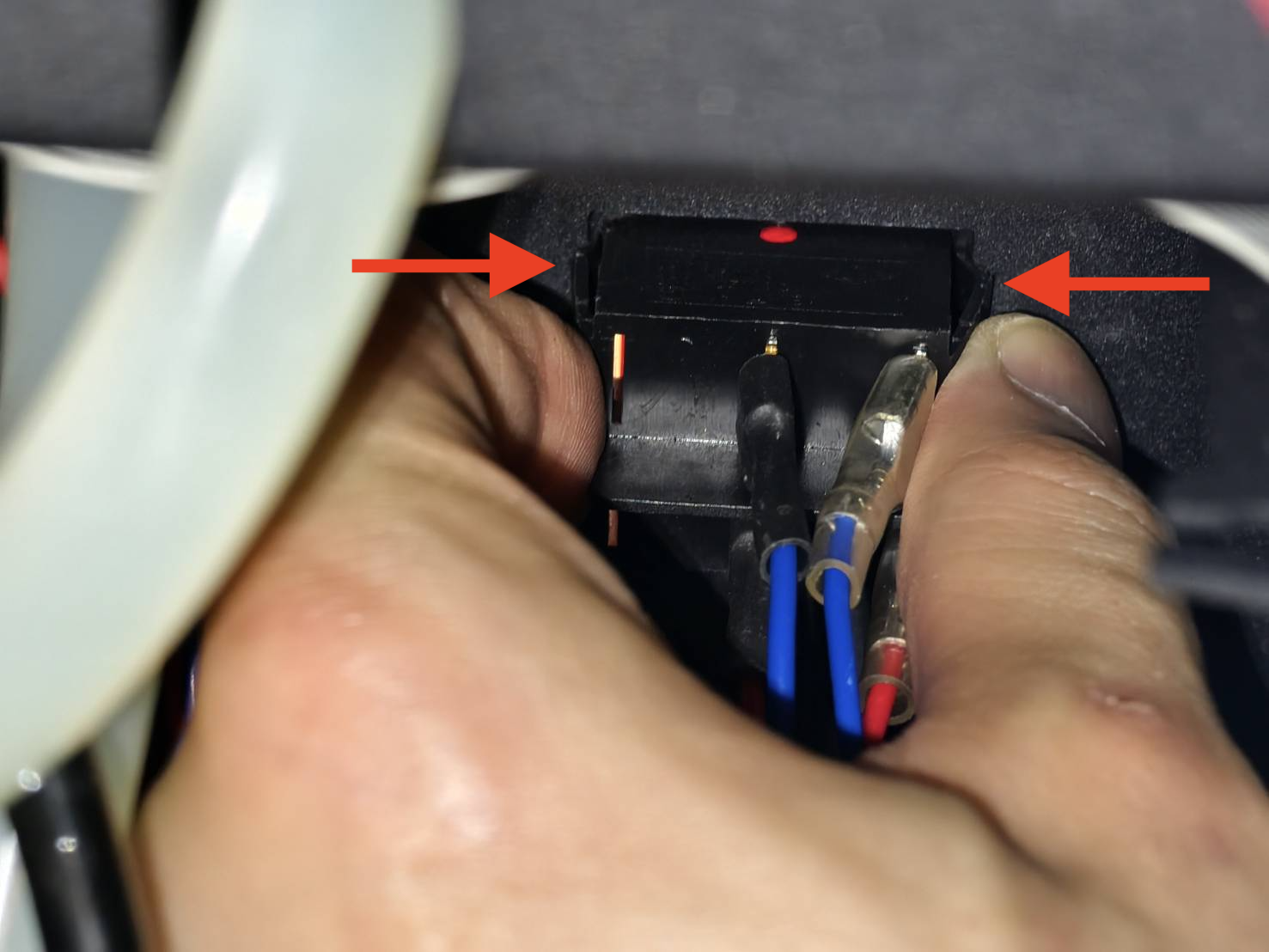

Provare a spingere leggermente l'interruttore verso l'esterno. È necessario afferrare i lati dell'interruttore con le dita; successivamente, l'interruttore può essere spinto e mosso.

Passo 12

Mentre si spinge l'interruttore verso l'esterno con una mano, utilizzare un cacciavite a testa piatta con l'altra mano per farlo uscire.

Passo 13

Scattare delle foto per documentare la posizione di ciascun filo.

Passo 14

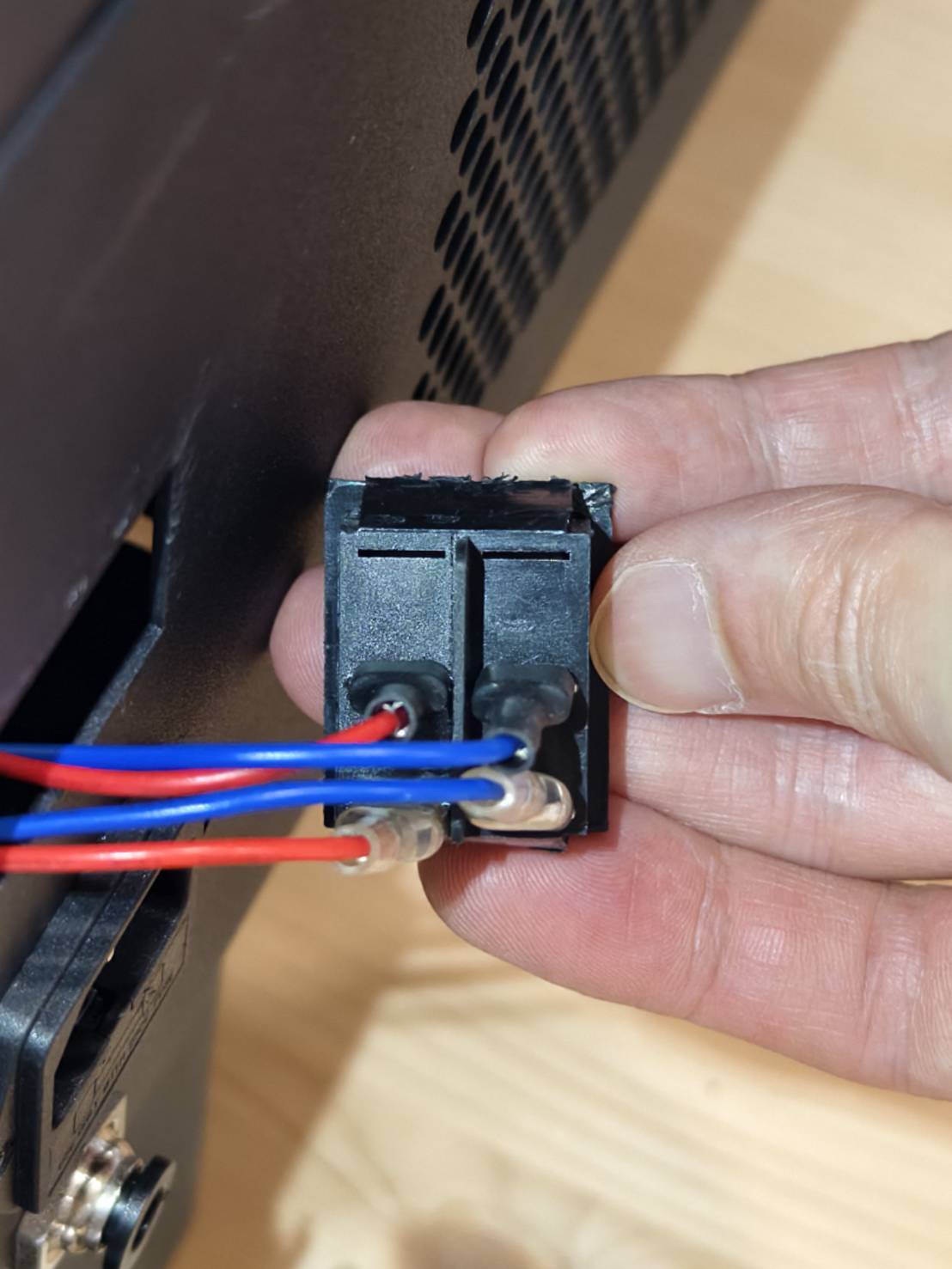

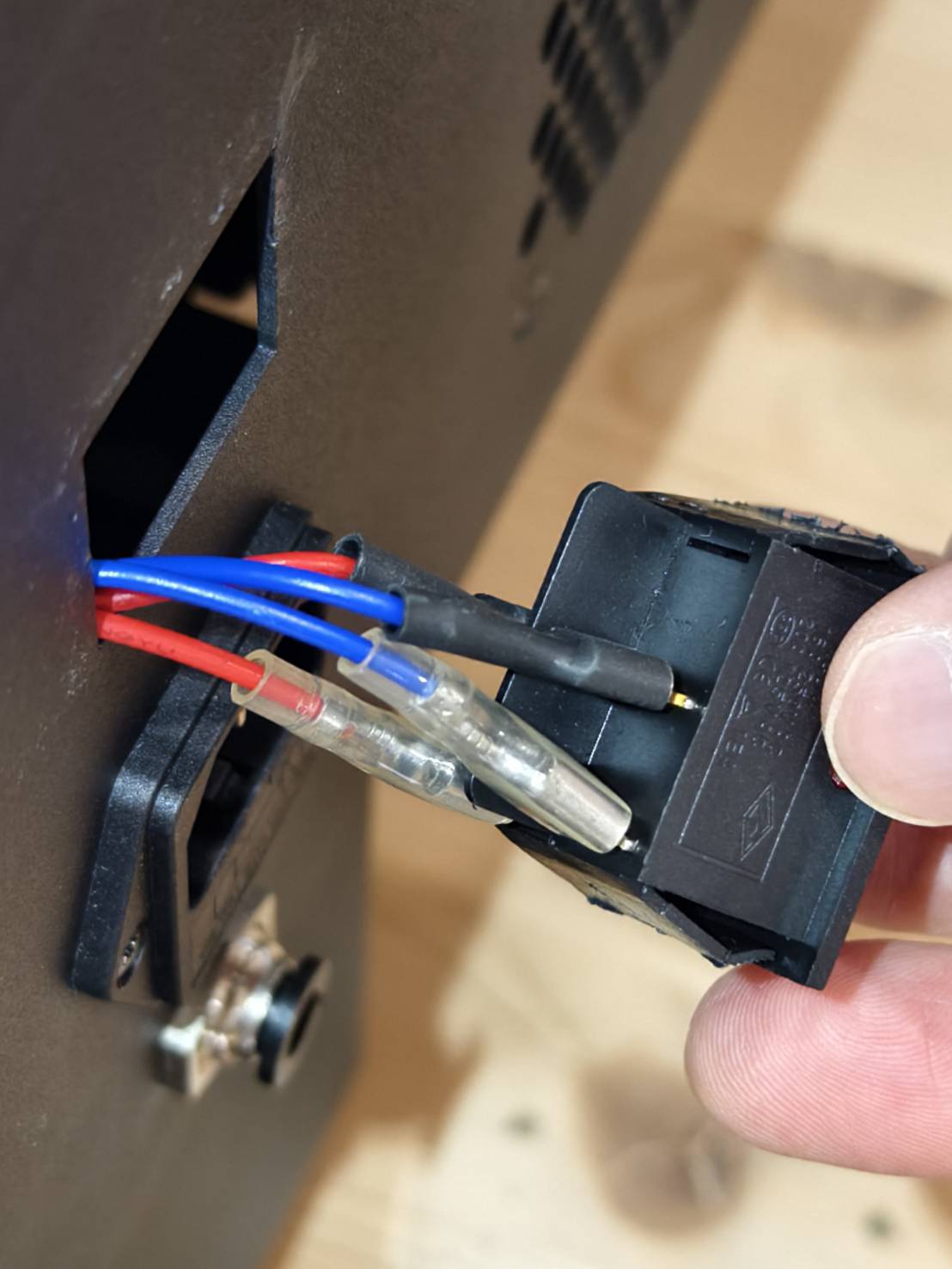

Scollegare i fili dall'interruttore.

Passo 15

Collegare i fili al nuovo interruttore.

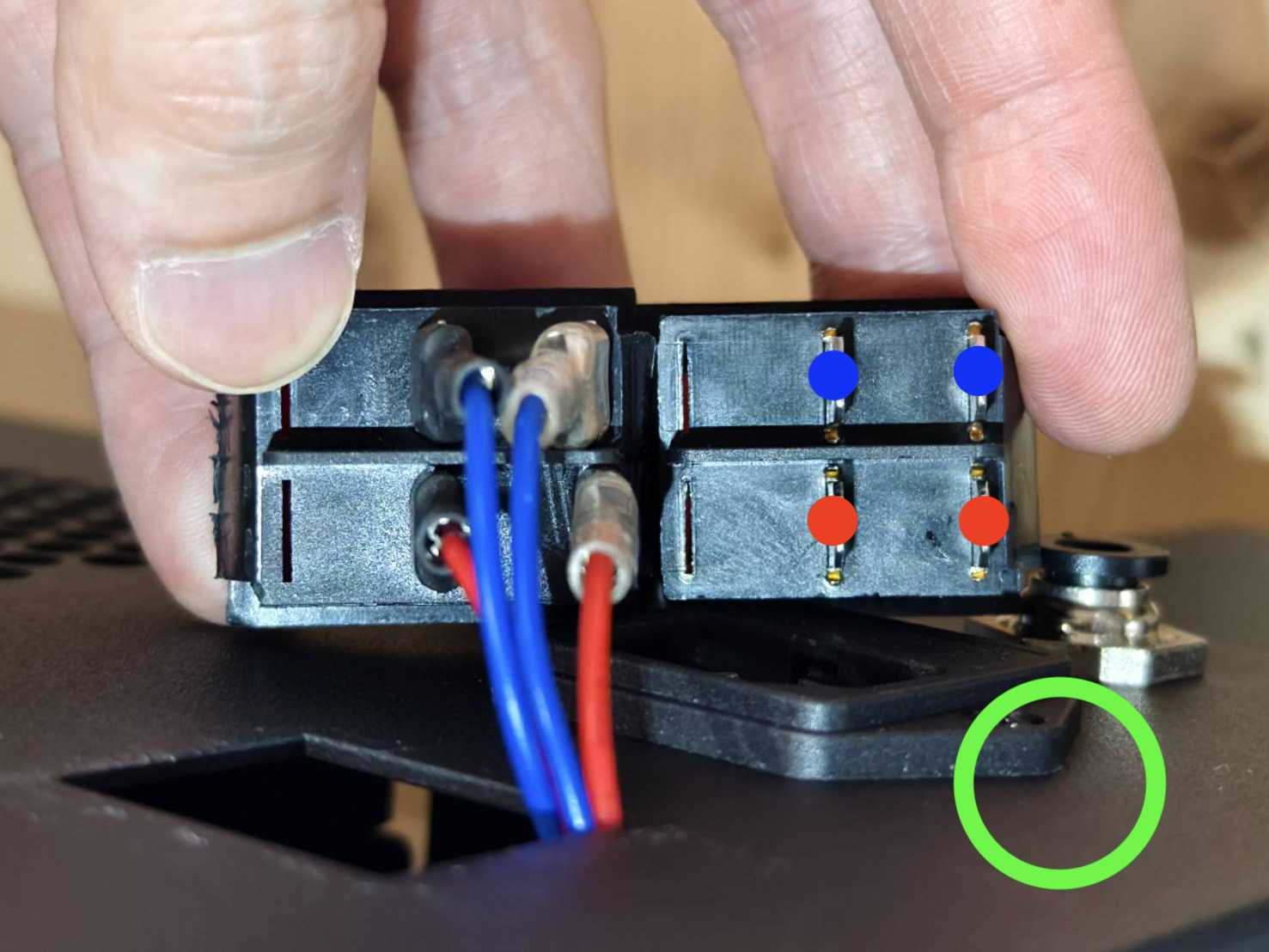

Assicurarsi che i fili siano collegati nelle posizioni corrette, come mostrato nella foto sottostante o facendo riferimento alle foto scattate in precedenza Passo 13.

Passo 16

Inserire l'interruttore nel foro.

Passo 17

Riagganciare l'alimentatore del laser sui perni.

Passo 18

Serrare i dadi in alto a destra e in basso a destra.

Passo 19

Reinstallare il dado in basso a sinistra.

Passo 20

Reinstallare il dado in alto a sinistra.
Se si incontrano difficoltà nell'installazione di questo dado, è possibile utilizzare una pinza per tentare di serrarlo.
Se non è possibile serrarlo o fissarlo, questo dado può essere omesso o lasciato appeso al perno.

Passo 21

Ricollegare i cavi.
Assicurarsi che l'interruttore di tensione sia impostato sul valore corretto per il proprio paese o ambiente.
(Se non si è sicuri, è possibile consultare Wikipedia)

115V 230V
Chiudere il pannello laterale e serrare la vite.

Passo 22

Estrarre il cavo del nuovo alimentatore dal foro e posizionarlo sul lato del pannello posteriore.
Ricollegare i cavi del tubo laser e dell'alimentatore laser.
Chiudere il pannello posteriore e serrare la vite.
