Beambox II - Sostituzione del Touch Screen

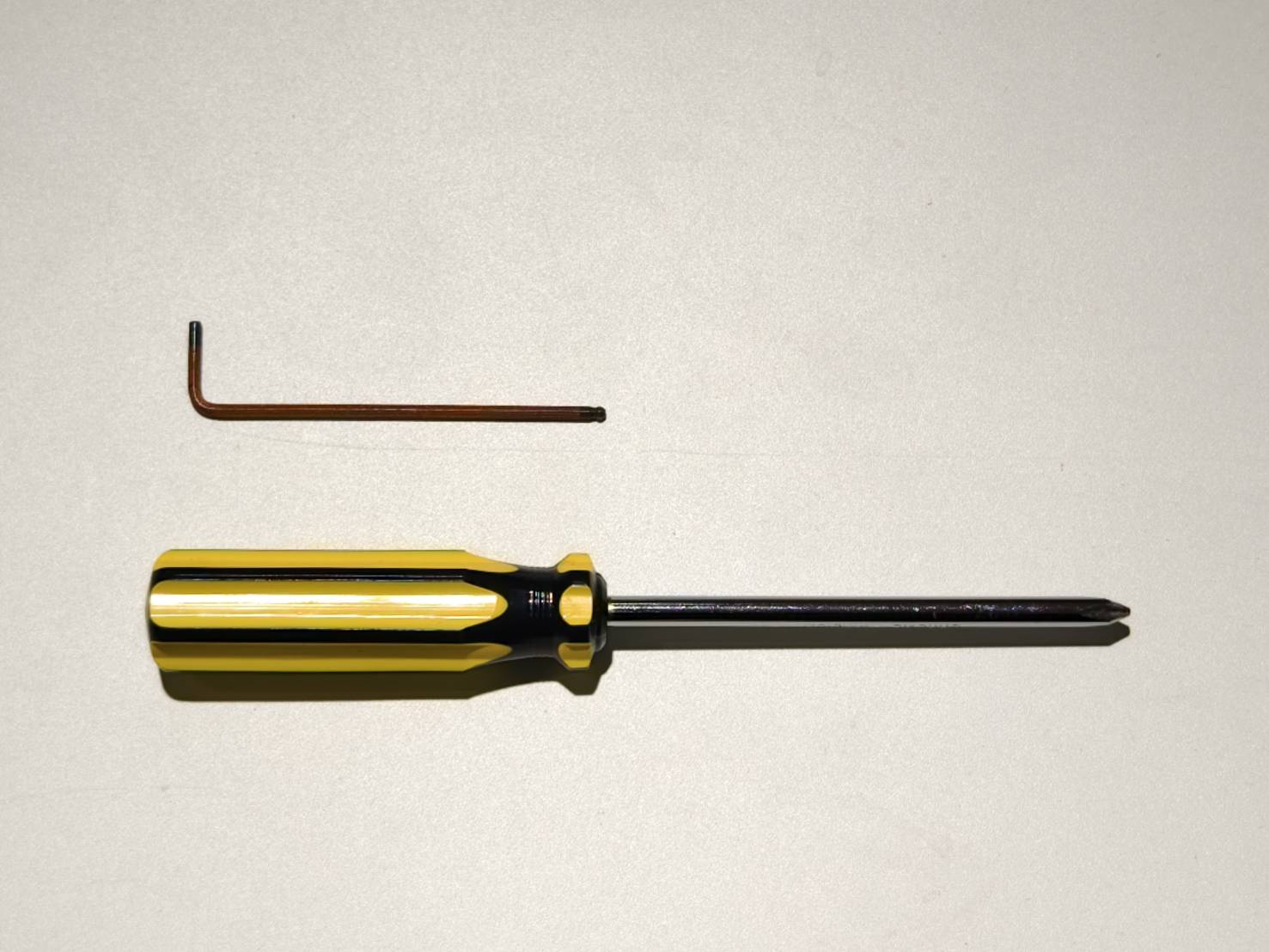

Strumenti

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

Aprire il pannello laterale per accedere all'interno della macchina.

• Utilizzare un cacciavite a croce per rimuovere il pannello.



Fase 3

Scollegare il cavo USB Type-C.

Fase 4

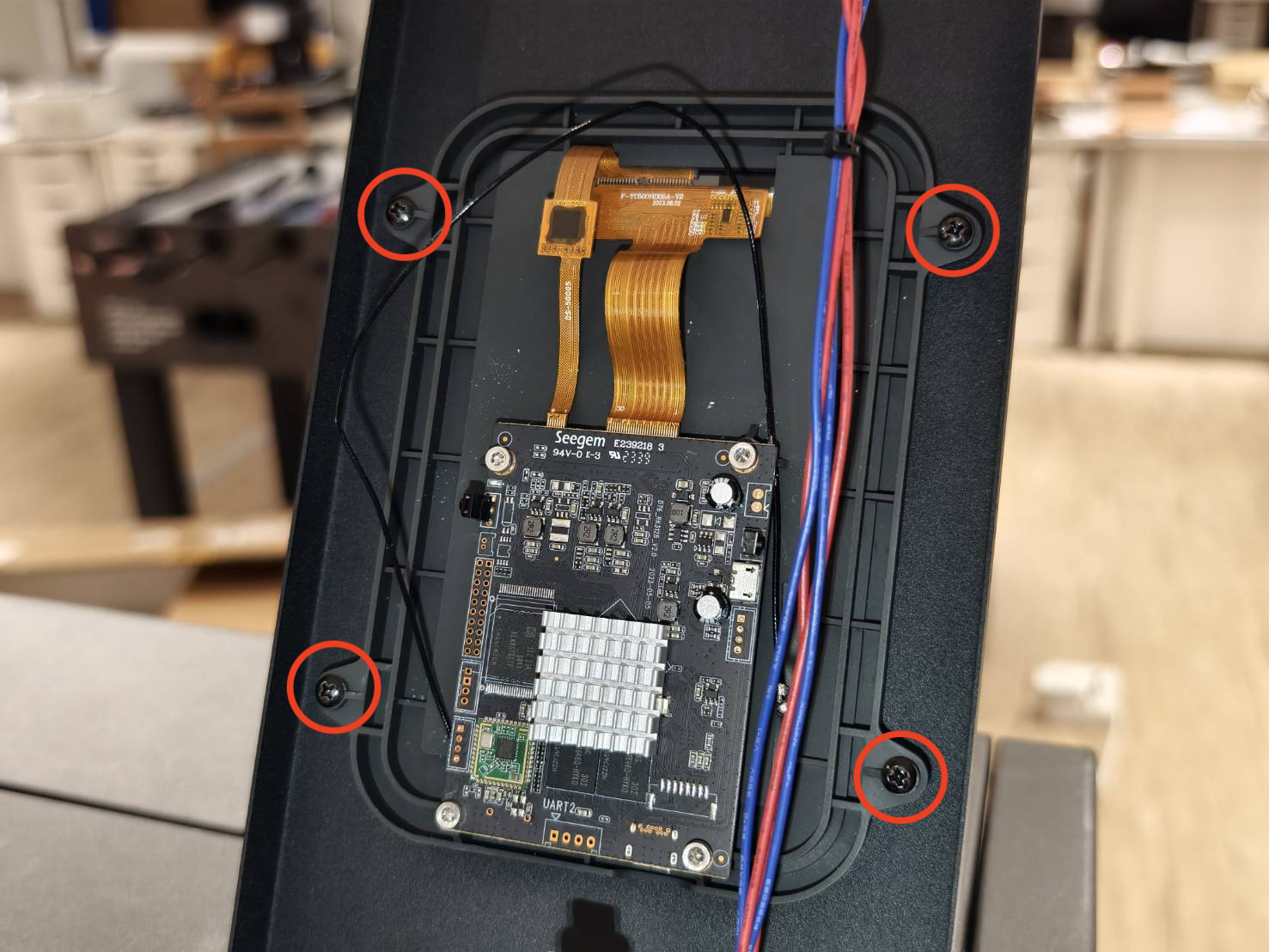

Svitare le viti per rimuovere lo schermo con la sua staffa.

Fase 5

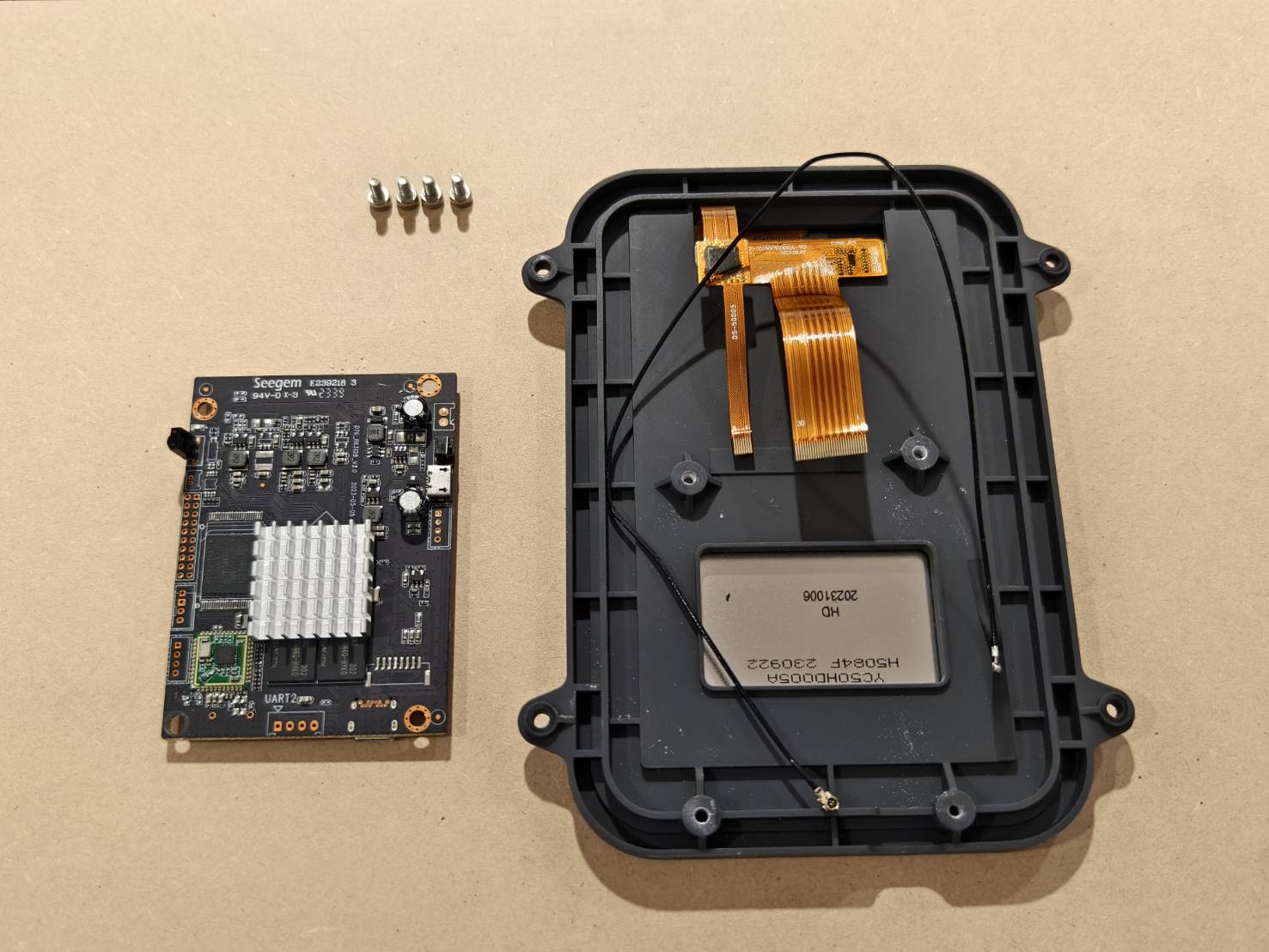

Rimuovere la scheda RK dalla staffa.
(Se la macchina non è dotata del cavo nero per il Wi-Fi, saltare questa parte.)

Fase 6

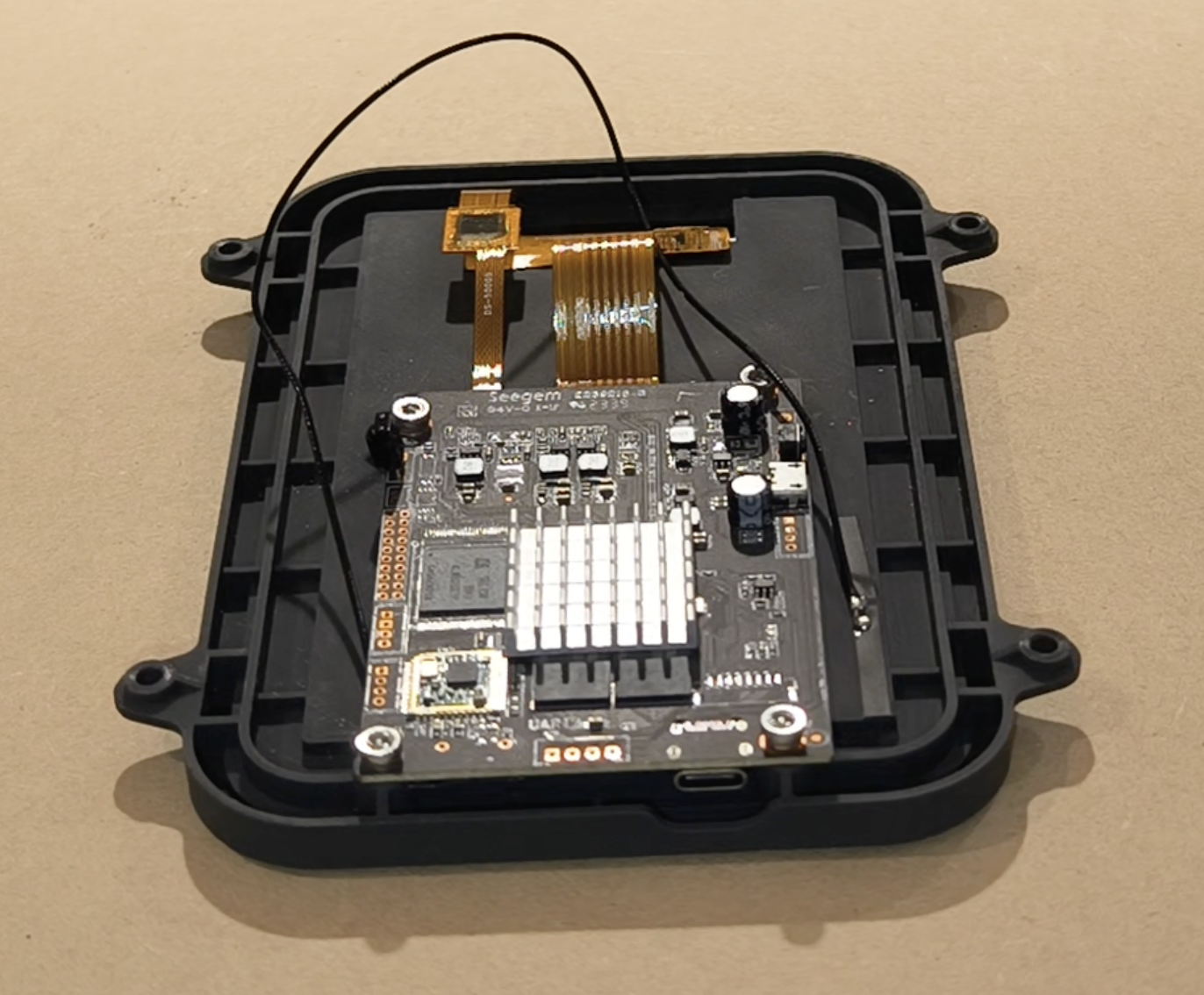

Installare la scheda RK sulla staffa del nuovo schermo.
(Se la macchina non è dotata del cavo nero per il Wi-Fi, saltare questa parte.)

Fase 7

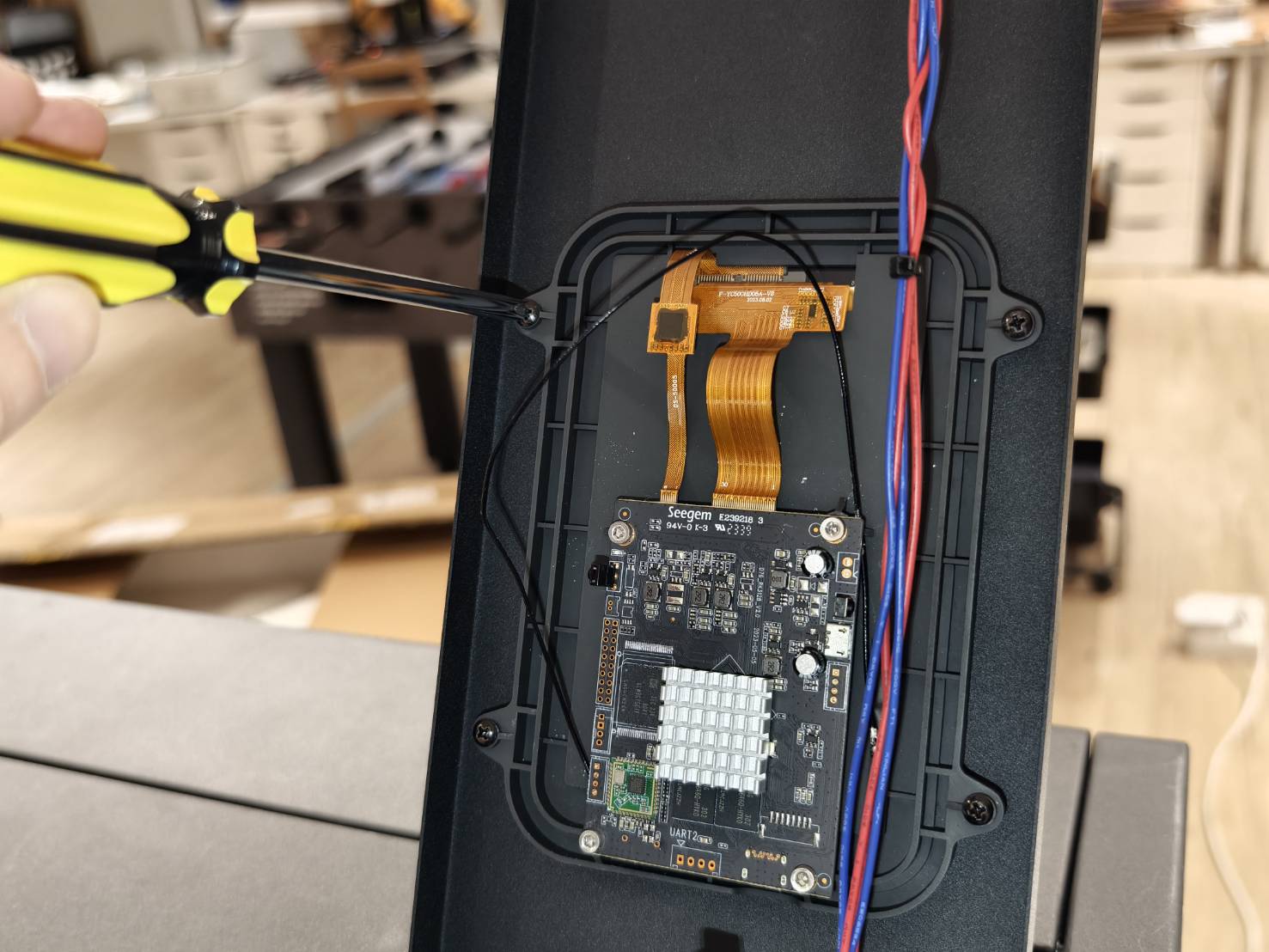

Installare la staffa dello schermo sulla macchina

Passo 8

Assicurarsi di collegare il cavo USB-C alla scheda RK

Passo 9

Chiudere il coperchio laterale e serrare la vite
