Beambox II - Sostituzione del cavo della fotocamera

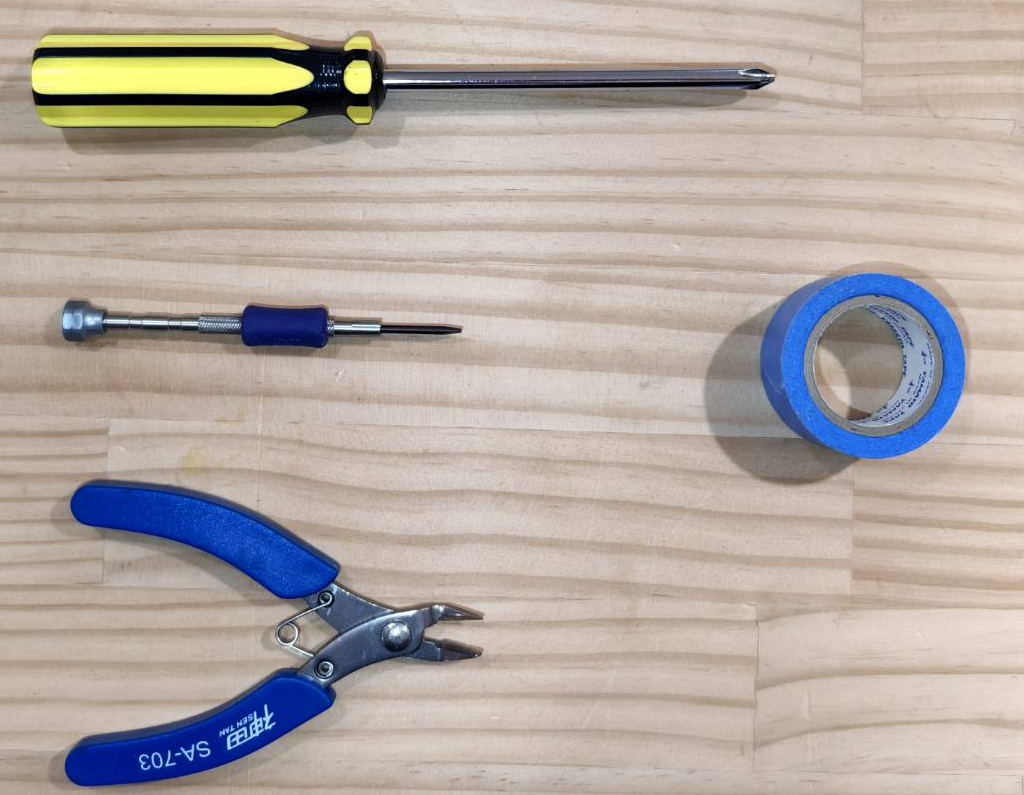

Utensili

Fase 1

Aprire il pannello laterale per accedere all'interno della macchina.

• Utilizzare un cacciavite a croce per rimuovere il pannello.



Fase 2

Scollegare il cavo della fotocamera dal lato della testa laser.

Fase 3

Testare il nuovo cavo della fotocamera collegandolo al modulo fotocamera sulla testa laser e alla porta USB-A sulla scheda madre.

Nota:
Se non si visualizza alcuna immagine durante il test, riavviare la macchina e riprovare.
Se dopo il riavvio l'immagine non appare ancora, si prega di contattare l'assistenza clienti.

Passo 4

Dopo il test esterno, rimuovere il nuovo cavo della fotocamera dalla macchina.

Passo 5

Spegnere la macchina e scollegare il cavo di alimentazione.

Passo 6

Tagliare la fascetta sul lato della testa laser ed estrarre il vecchio cavo della fotocamera.

Passo 7

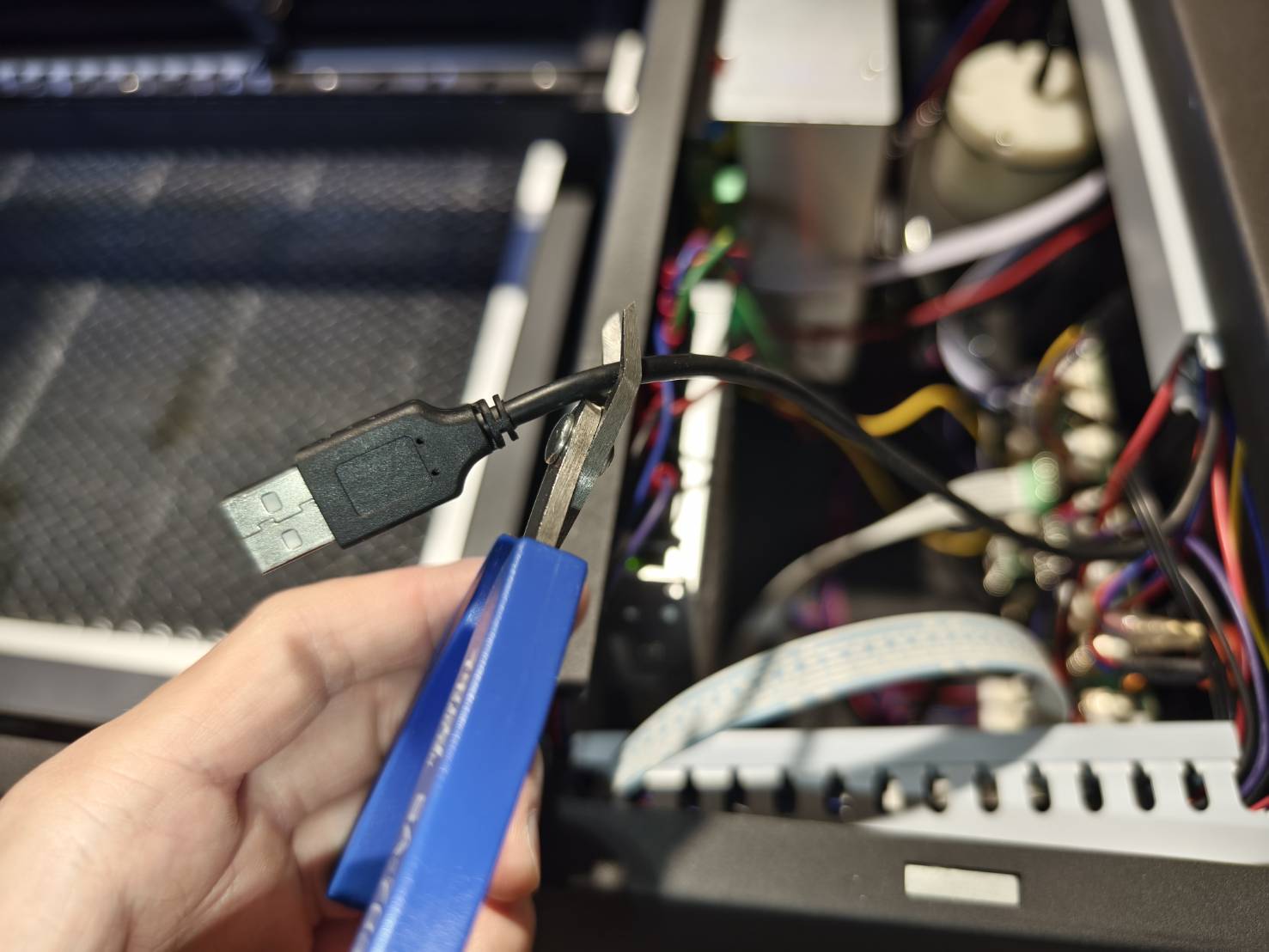

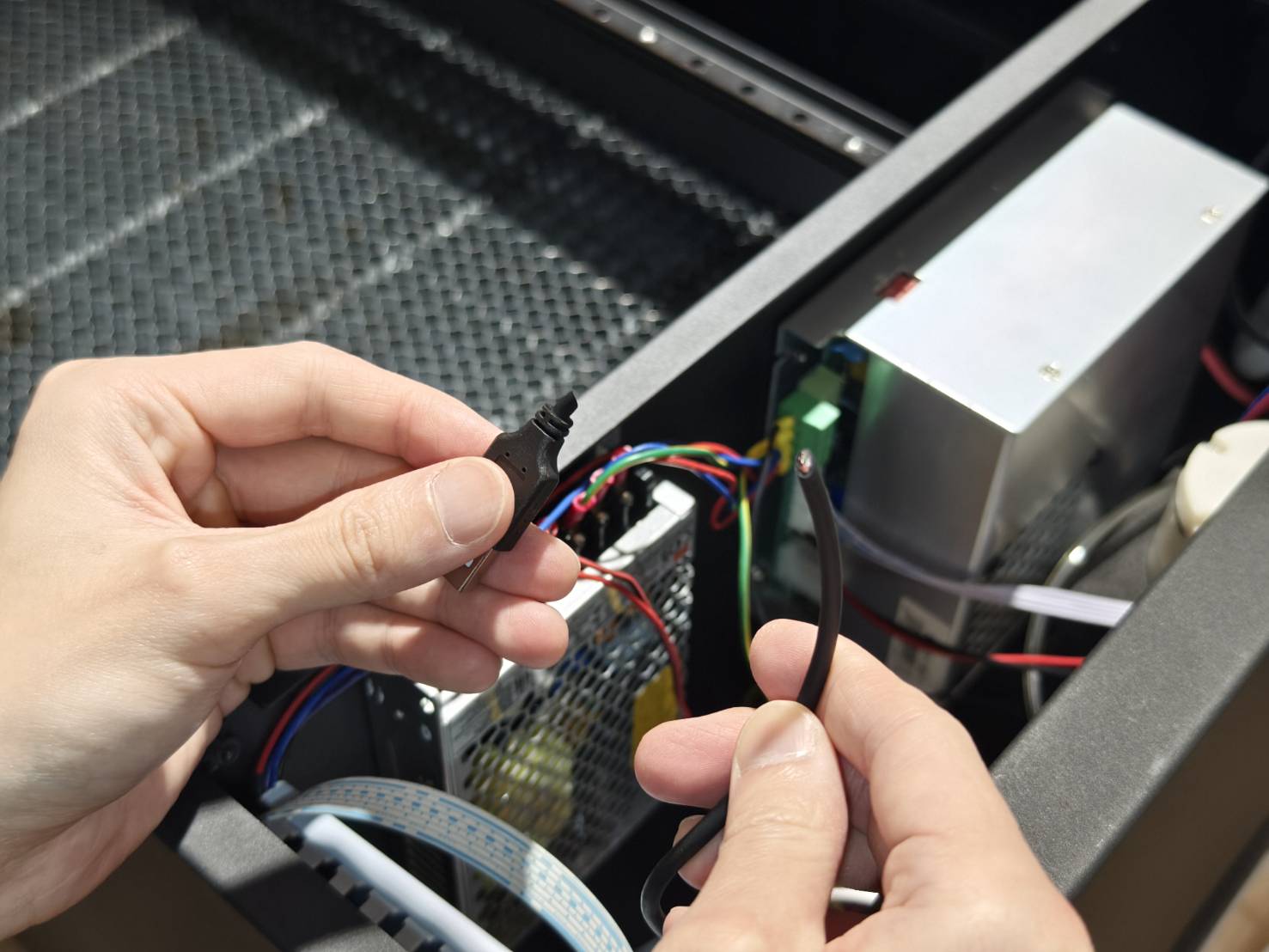

Tagliare il connettore USB-A del vecchio cavo della fotocamera.

Passo 8

Utilizzare del nastro adesivo per collegare il nuovo cavo della fotocamera al vecchio.
Verificare la resistenza del collegamento per assicurarsi che sia sufficientemente solido.

Passo 9

Far passare il cavo della fotocamera attraverso la scatola blu dei cavi.

Passo 10

• Far passare il cavo attraverso la scatola nera dei cavi sul retro.


• Lasciare una lunghezza sufficiente per collegare la parte USB-A alla scheda madre.


Passo 11

Estrarre il cavo attraverso la catena portacavi sul lato sinistro (asse Y). La catena portacavi può essere aperta con un cacciavite a testa piatta.

Passo 12

Estrarre il cavo attraverso la catena portacavi nell'area di lavoro (asse X).
La catena portacavi può essere aperta con un cacciavite a testa piatta, ma lasciare chiuso il primo elemento, come mostrato nel video.

Passo 13

Separare il nuovo cavo dal vecchio rimuovendo il nastro adesivo. Il vecchio cavo può quindi essere smaltito.

Passo 14

Sistemare il cavo e collegarlo alla scheda del modulo fotocamera sul lato della testa laser.
Collegare il cavo USB-A alla scheda madre.

Passo 15

Assicurarsi che la catena portacavi sinistra sia chiusa.

Passo 16

Chiudere il pannello laterale e serrare la vite.
