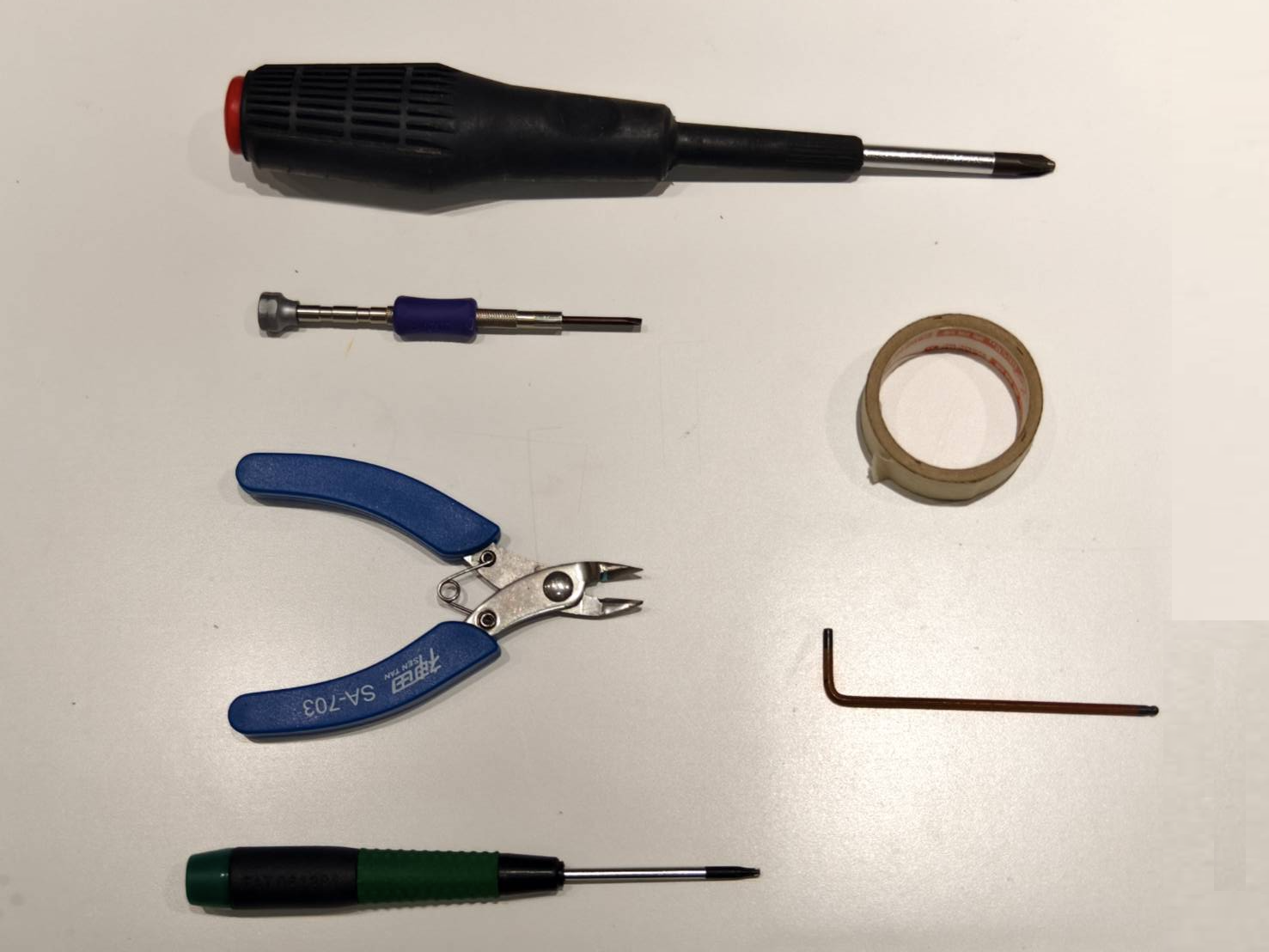

Strumenti
| 1 |
Cacciavite a croce |
| 2 |
Cacciavite a taglio (piccolo) |
| 3 |
Tronchesino |
| 4 |
Nastro adesivo |
| 5 |
Cacciavite Torx T8 |
| 6 |
Chiave esagonale da 2,5 mm |
| 7 | Torcia (facoltativa) |
Fase 1
Spegnere la macchina e scollegare il cavo di alimentazione.
Fase 2
Aprire il pannello laterale per accedere all'interno della macchina.
-
Utilizzare un cacciavite a croce per rimuovere il pannello.
Aprire il coperchio della pompa dell'acqua utilizzando il cacciavite Torx.
Passo 3

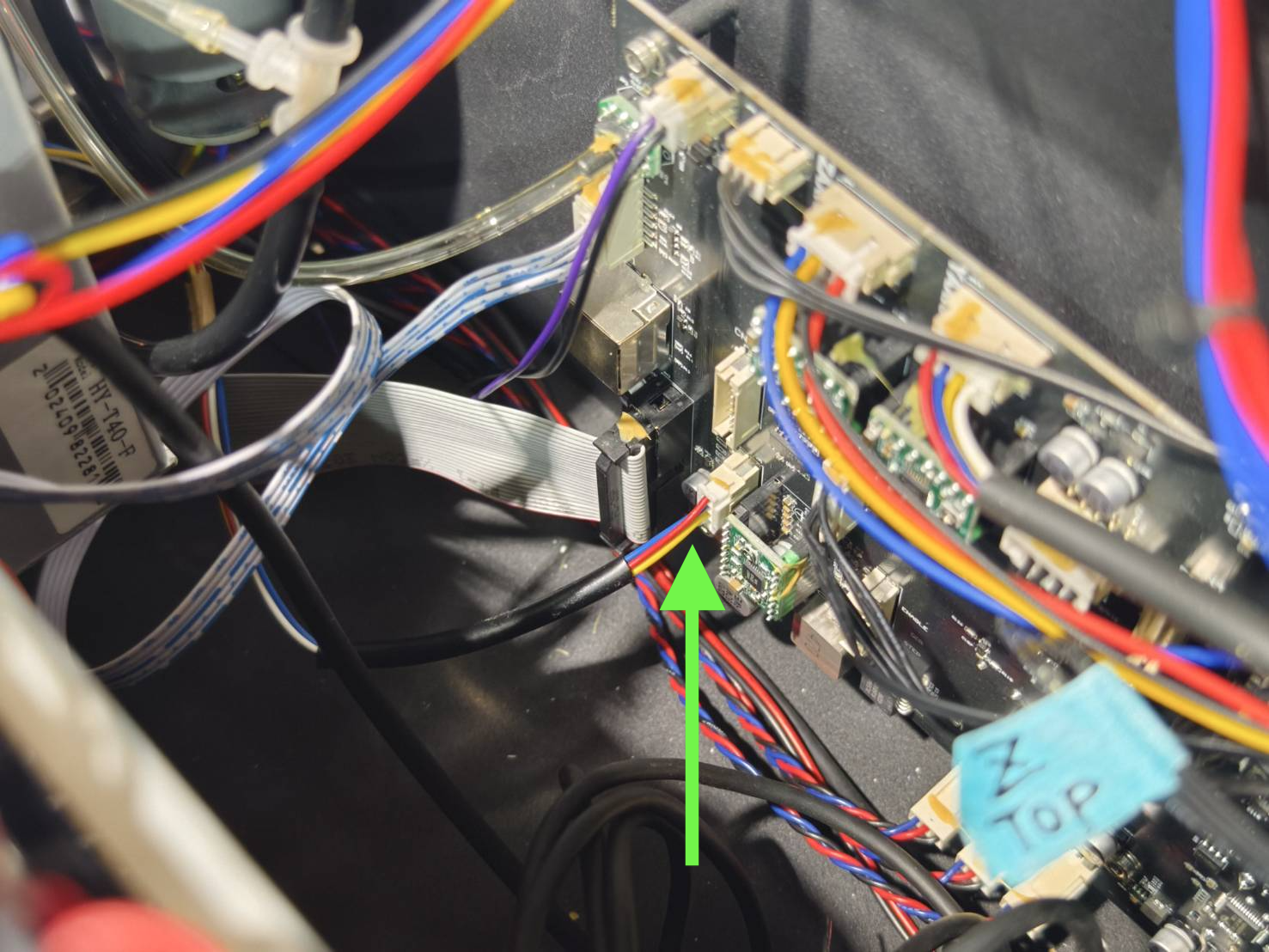

Scollegare il cavo del motore dell'asse X dalla scheda madre. (È possibile consultare anche lo schema.)
Passo 4
Testare il nuovo cavo del motore dell'asse X collegandolo alla scheda madre con la macchina spenta.
Successivamente, accendere la macchina per verificare la procedura di homing.
Durante l'homing, la testa laser si sposterà prima verso l'alto, dopodiché il nuovo motore dovrebbe ruotare in "senso antiorario".
Nota:
Se il nuovo motore non si muove o ruota in "senso orario", spegnere la macchina, ricollegare il cavo, riavviarla e ripetere il test.
Se il nuovo motore continua a non funzionare correttamente, contattare il servizio di assistenza clienti.
Passo 5
Spegnere la macchina e scollegare il cavo di alimentazione.
Passo 6

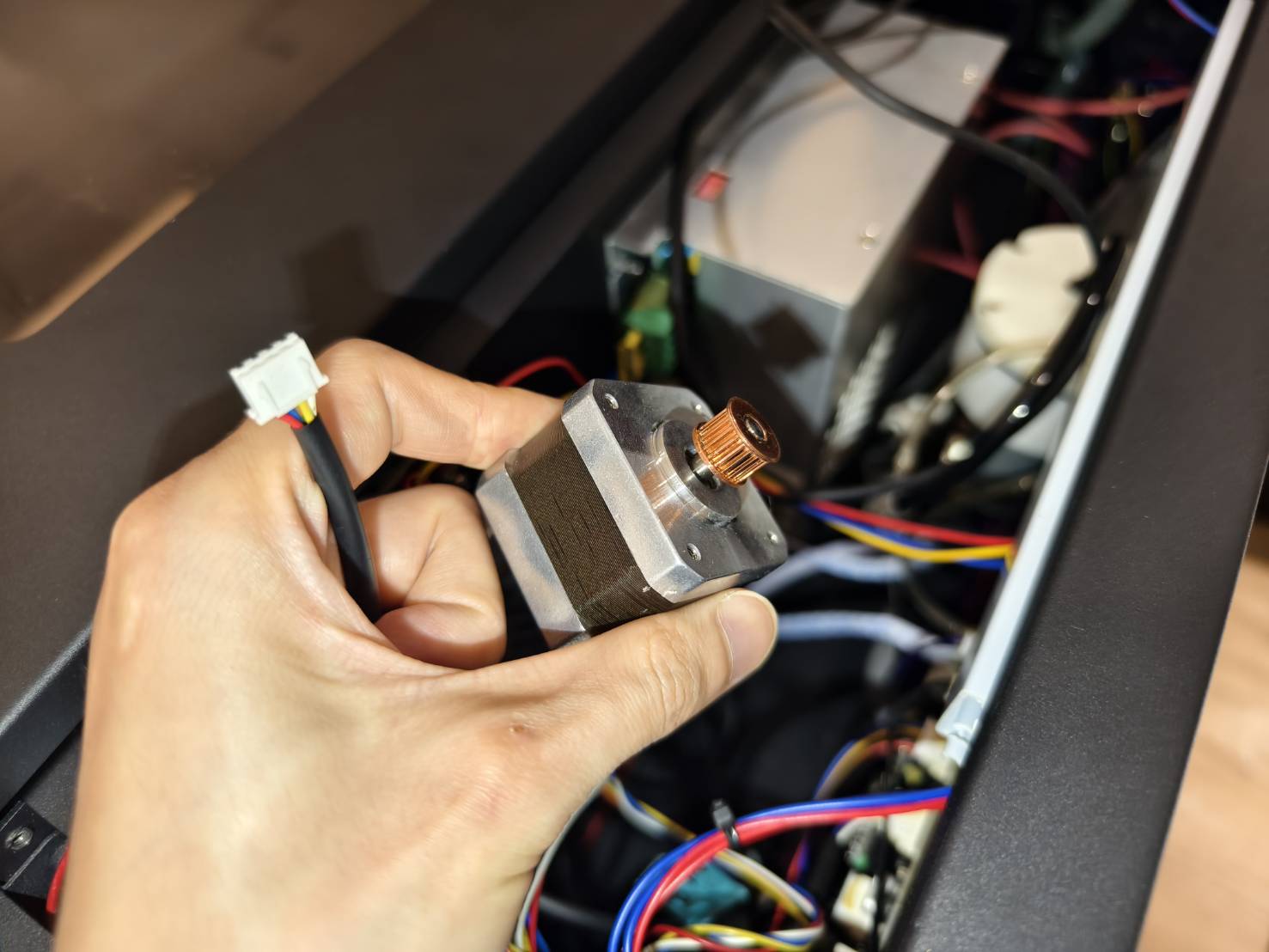

Rimuovere il nuovo motore dal sistema.
Passo 7

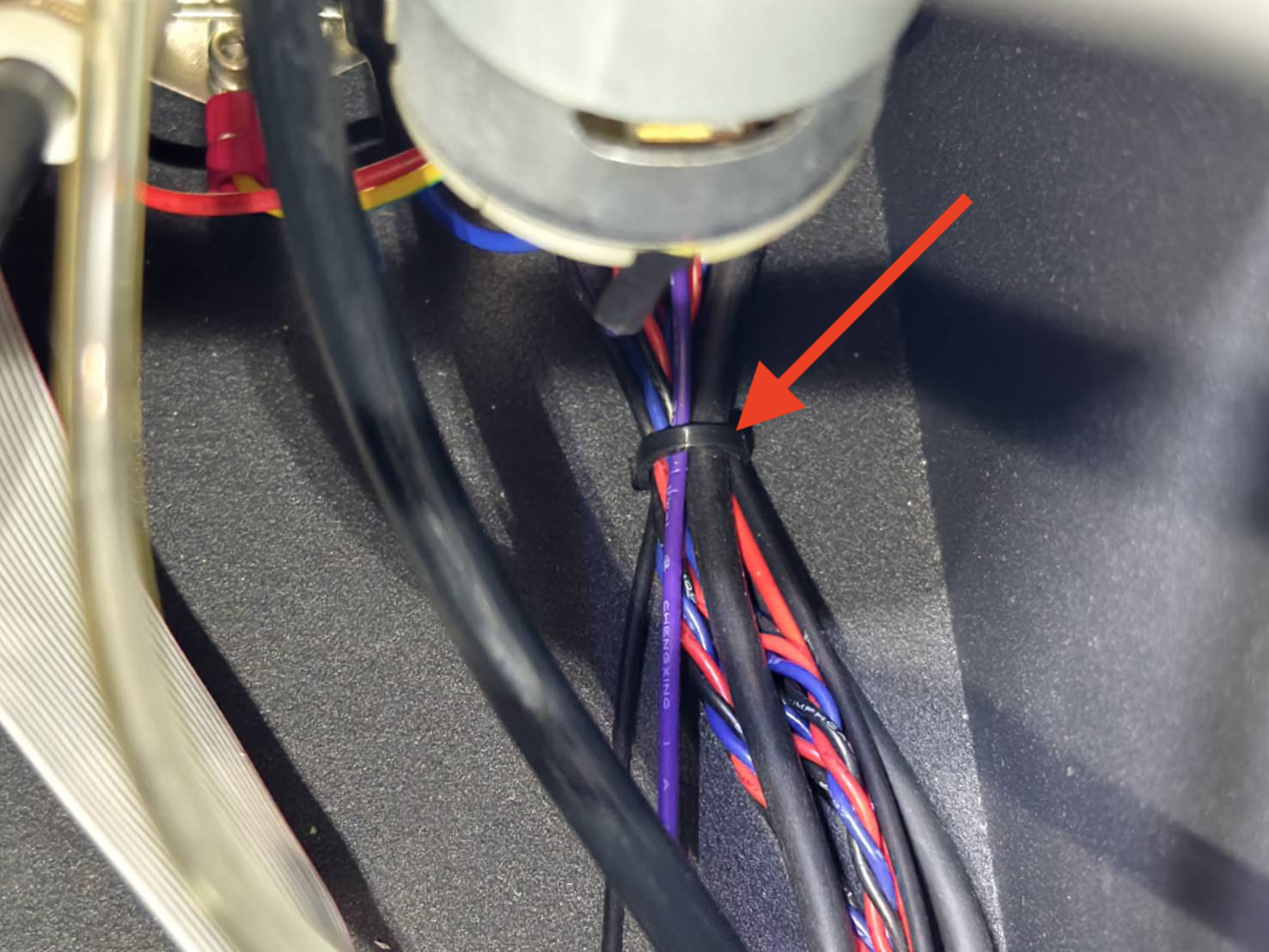

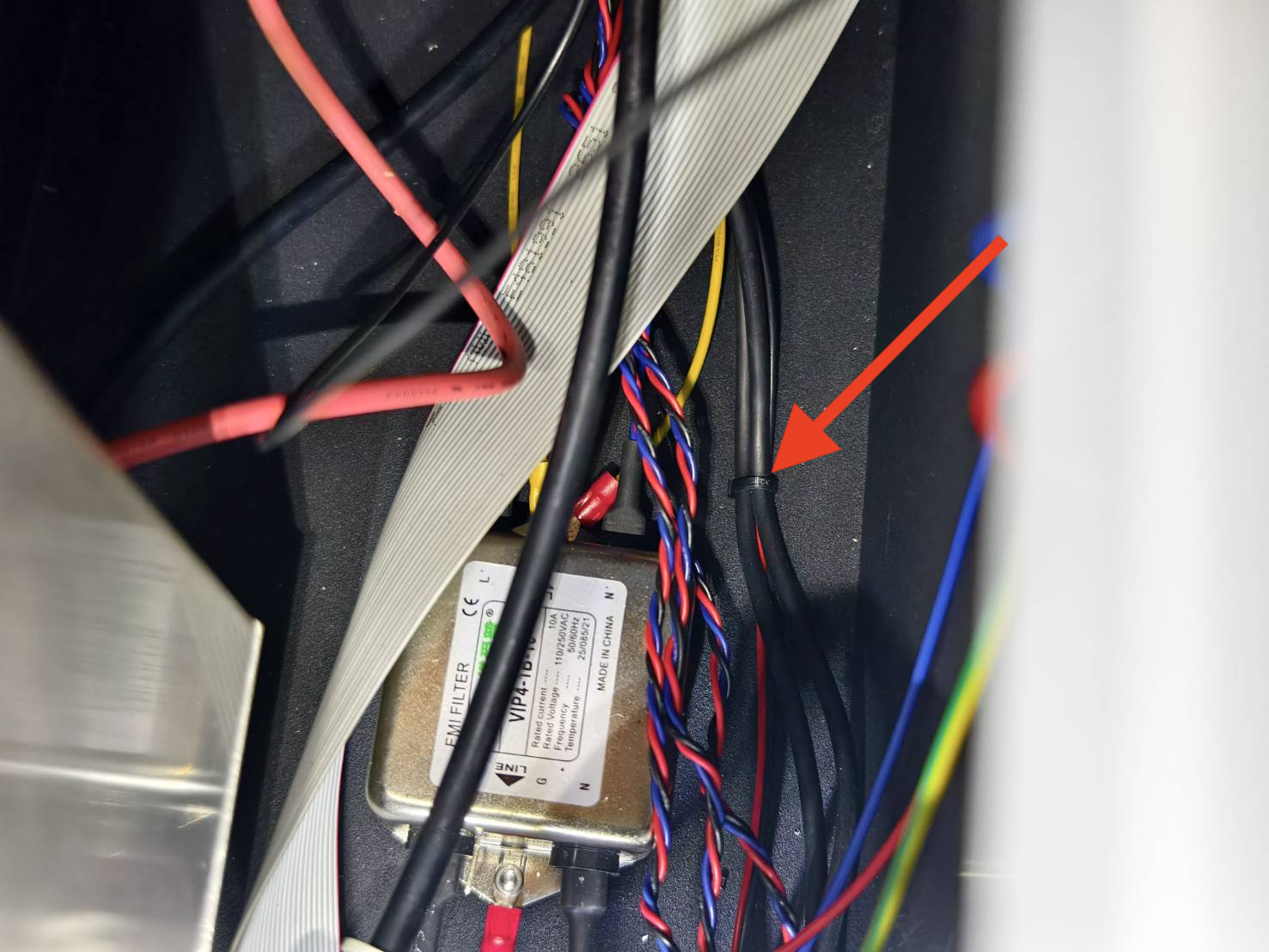

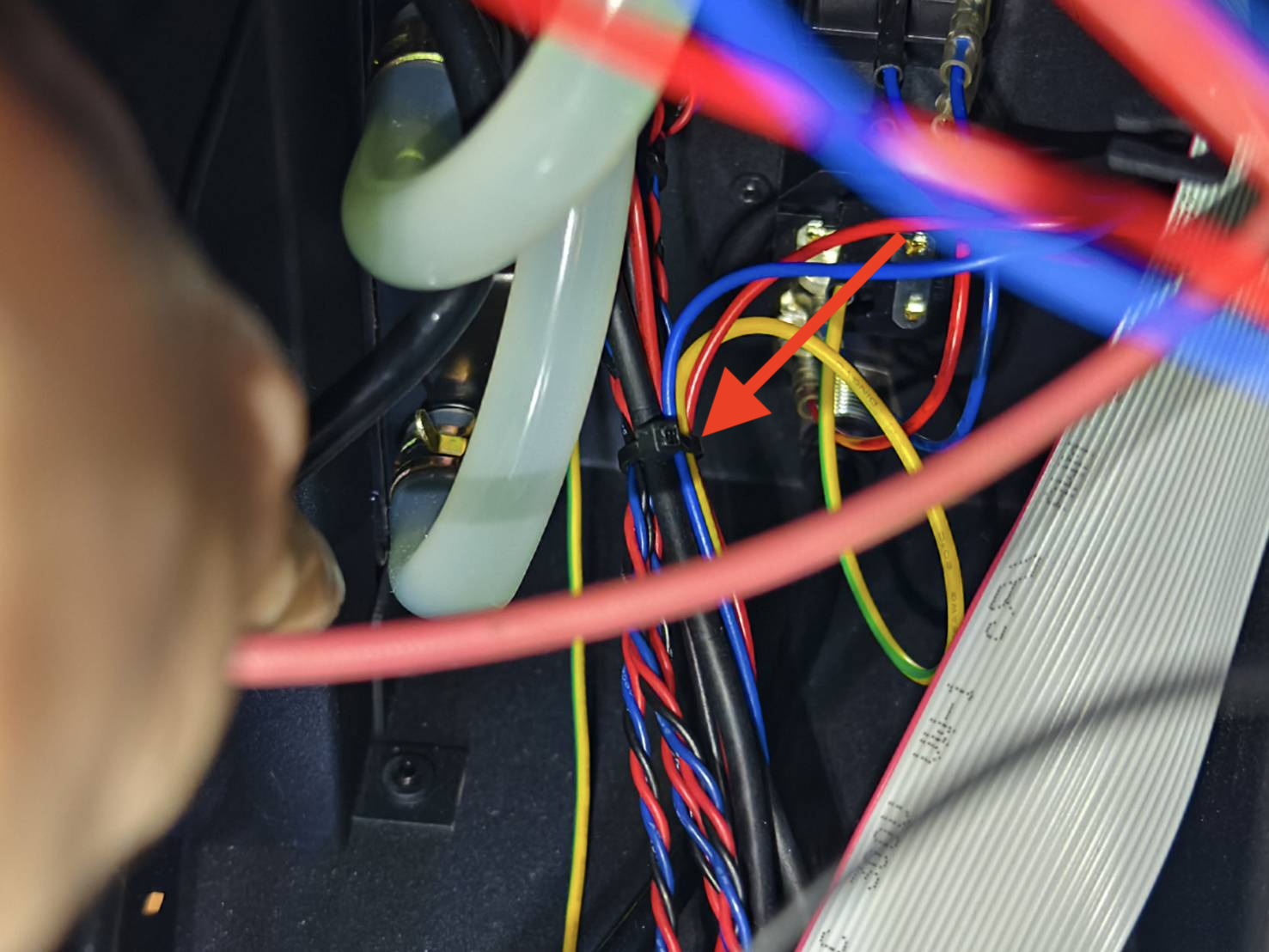

Tagliare le fascette sul lato della scheda madre. In questo esempio, sono presenti 3 fascette. Il numero potrebbe variare a seconda del modello di macchina. L'obiettivo è rimuovere le fascette che fissano il cavo del motore dell'asse X.
Passo 8
Allentare le due viti a testa zigrinata del supporto della puleggia bianca sul lato destro, così da poter rimuovere la cinghia dal motore dell'asse X.
(Non è necessario rimuovere completamente le viti. È sufficiente svitarle fino in fondo.
L'obiettivo è allentare la cinghia in modo da poterla smontare dal motore dell'asse X.)
Passo 9

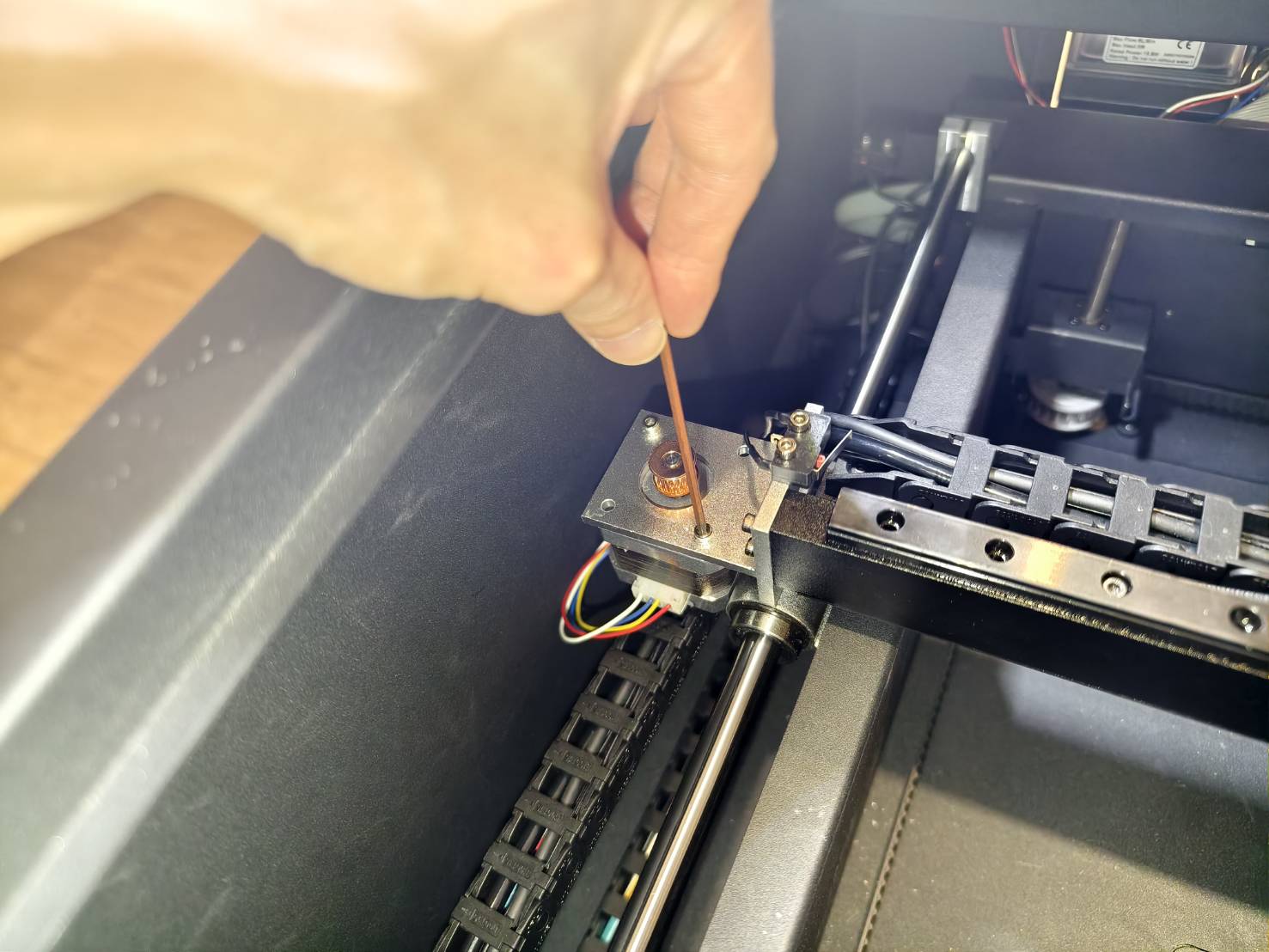

Rimuovere il motore dell'asse X svitando le quattro viti esagonali.
Il motore e il gruppo del secondo specchio verranno così separati.
Puoi lasciarli in questa posizione.
Passo 9

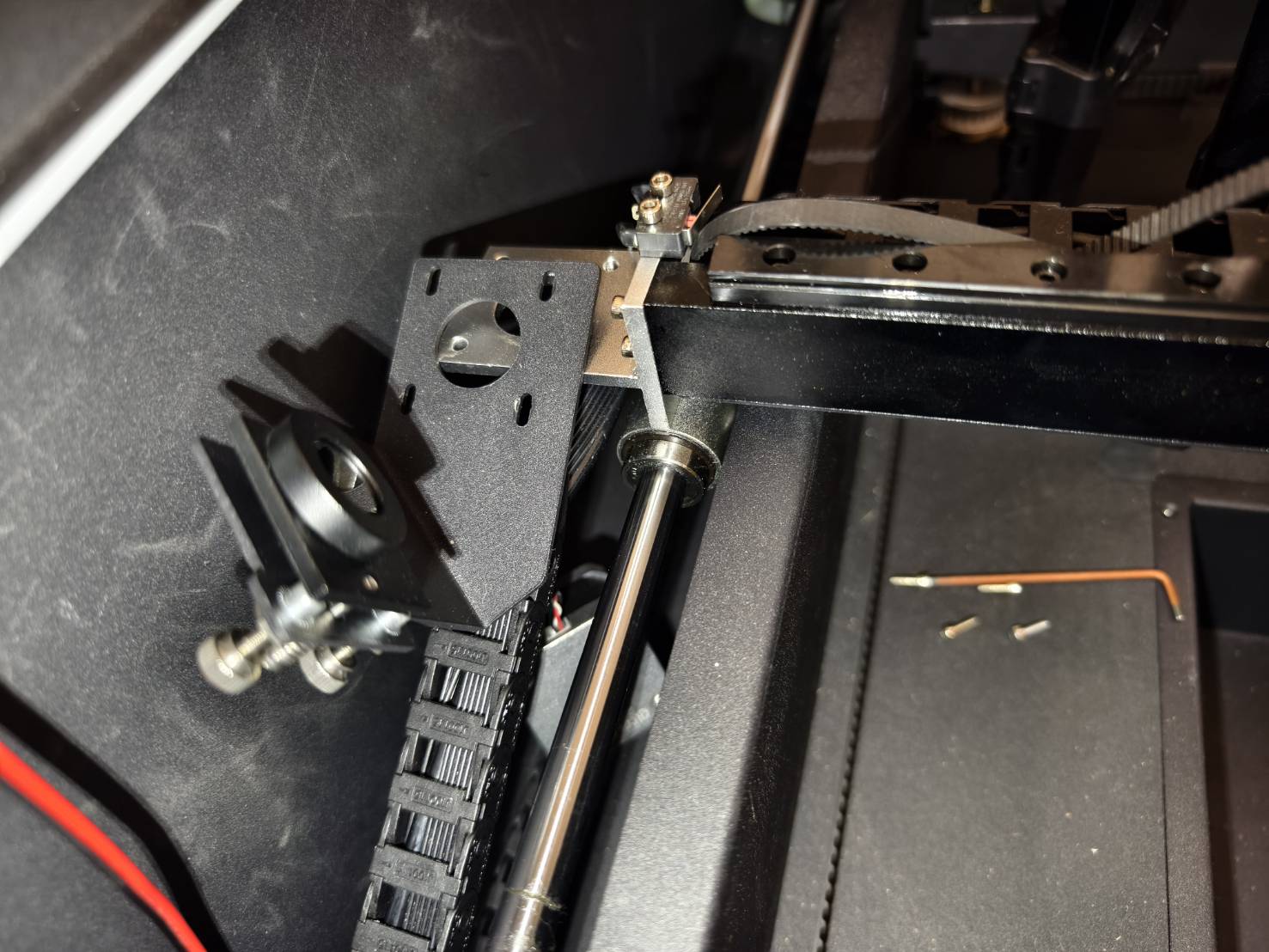

Staccare il giunto della catena portacavi collegato sotto il supporto del secondo specchio.
A questo punto, il supporto del secondo specchio può essere rimosso. Conservarlo con cura per il successivo riassemblaggio.
Passo 10

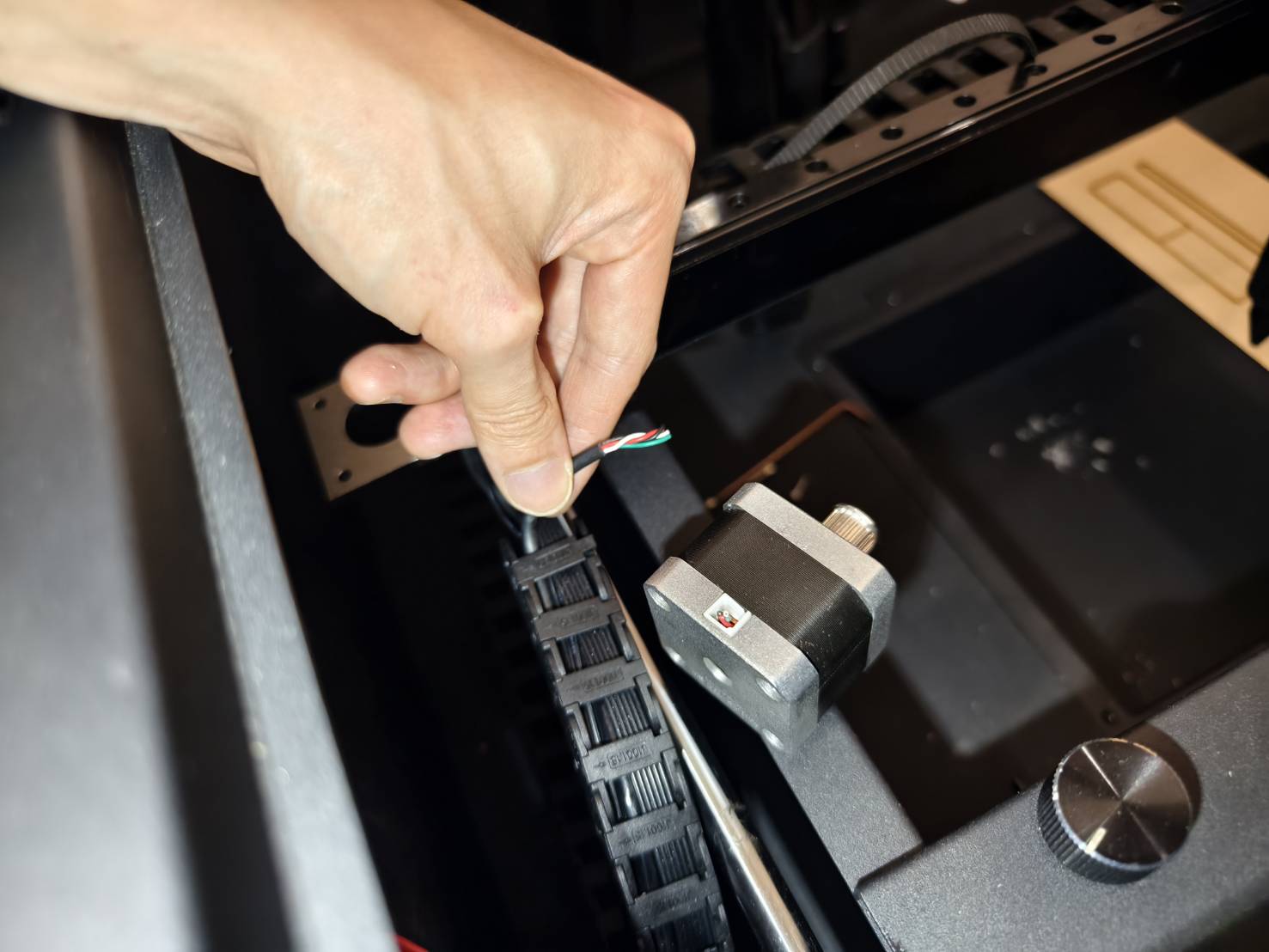

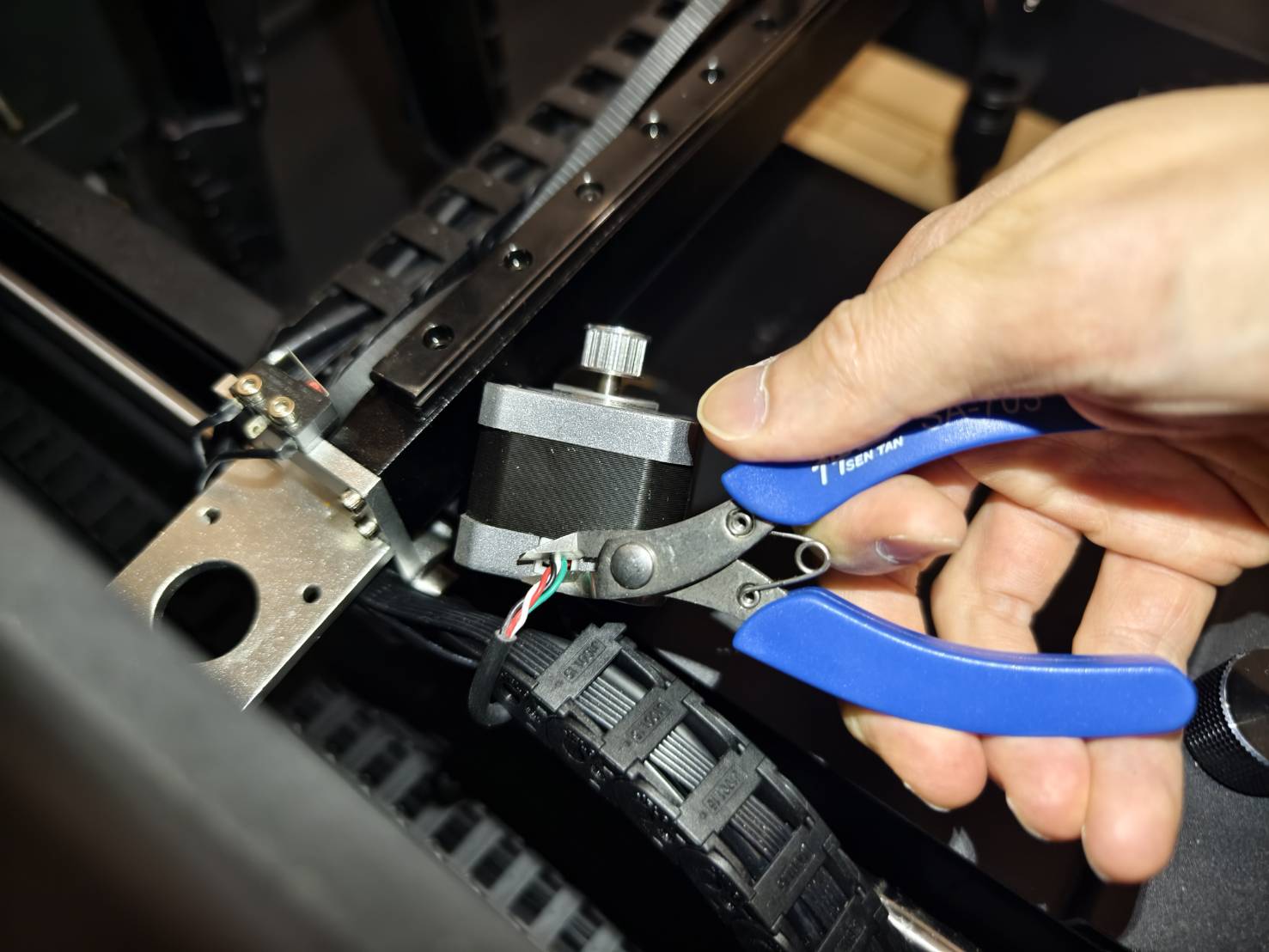

Tagliare i cavi del vecchio motore dal motore stesso. Cercare di tagliare i cavi il più vicino possibile al vecchio motore per mantenere la massima lunghezza dei cavi.
Passo 11
Staccare la catena di plastica dal lato posteriore della macchina.
Rimuovere la catena portacavi in plastica. I giunti della catena possono essere aperti utilizzando un piccolo cacciavite a testa piatta.
Ruotare i giunti per scollegare la catena.
Passo 12
Individuare il cavo del vecchio motore e contrassegnarlo con del nastro adesivo.
Taglia il cavo ed estrailo verso il lato della pompa dell'acqua.
Passo 13

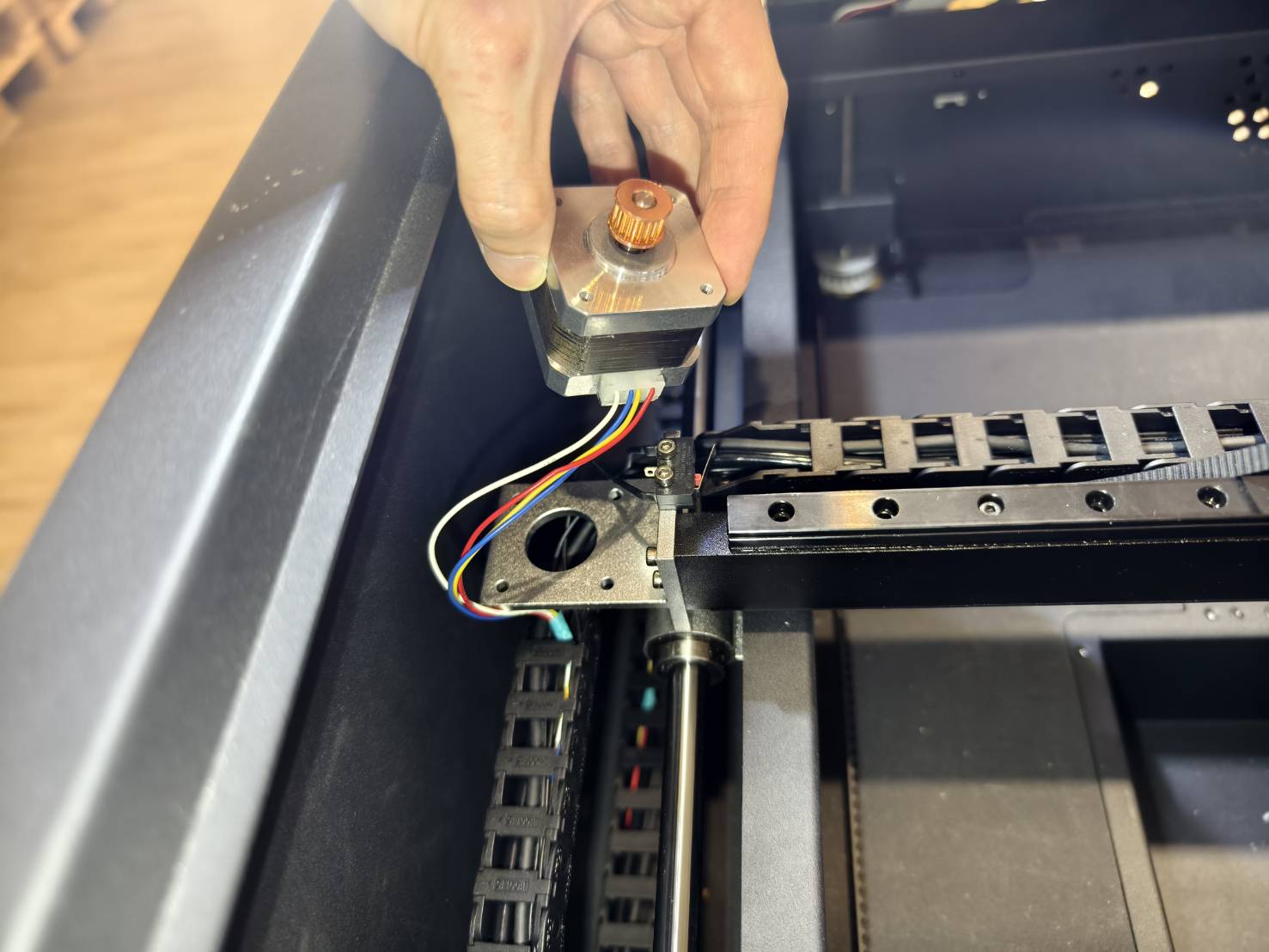

Fissa temporaneamente il nuovo motore sulla macchina.
Passo 14 (Opzionale)
Se i fili del motore non sono raggruppati in un unico cavo, puoi avvolgerli con del nastro adesivo; questo faciliterà le operazioni successive.
Salta questo passaggio se il tuo motore è dotato di un cavo unico anziché di fili separati.
Passo 15

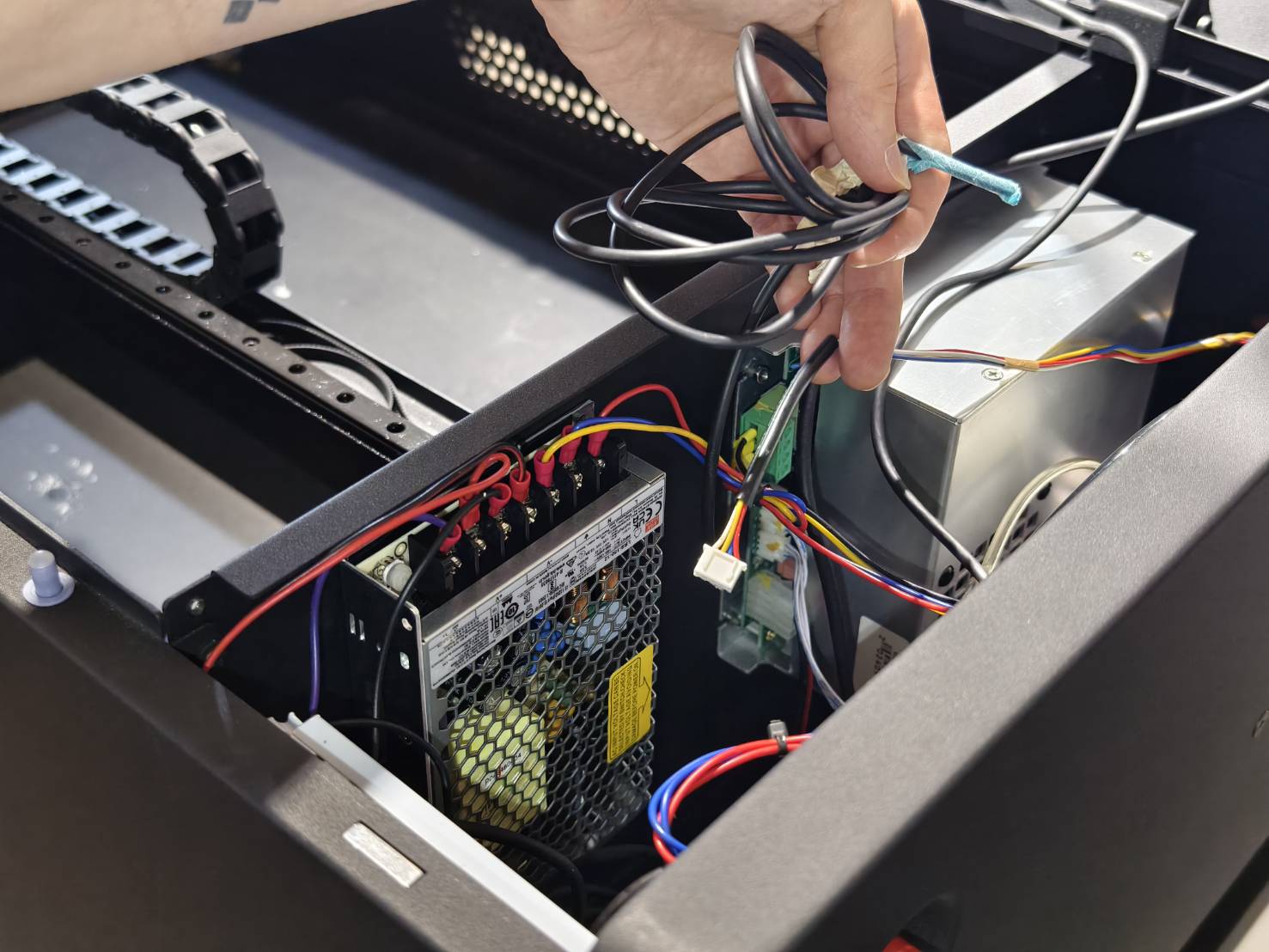

Fai passare il connettore del nuovo motore verso il lato della pompa dell'acqua.
Passo 16

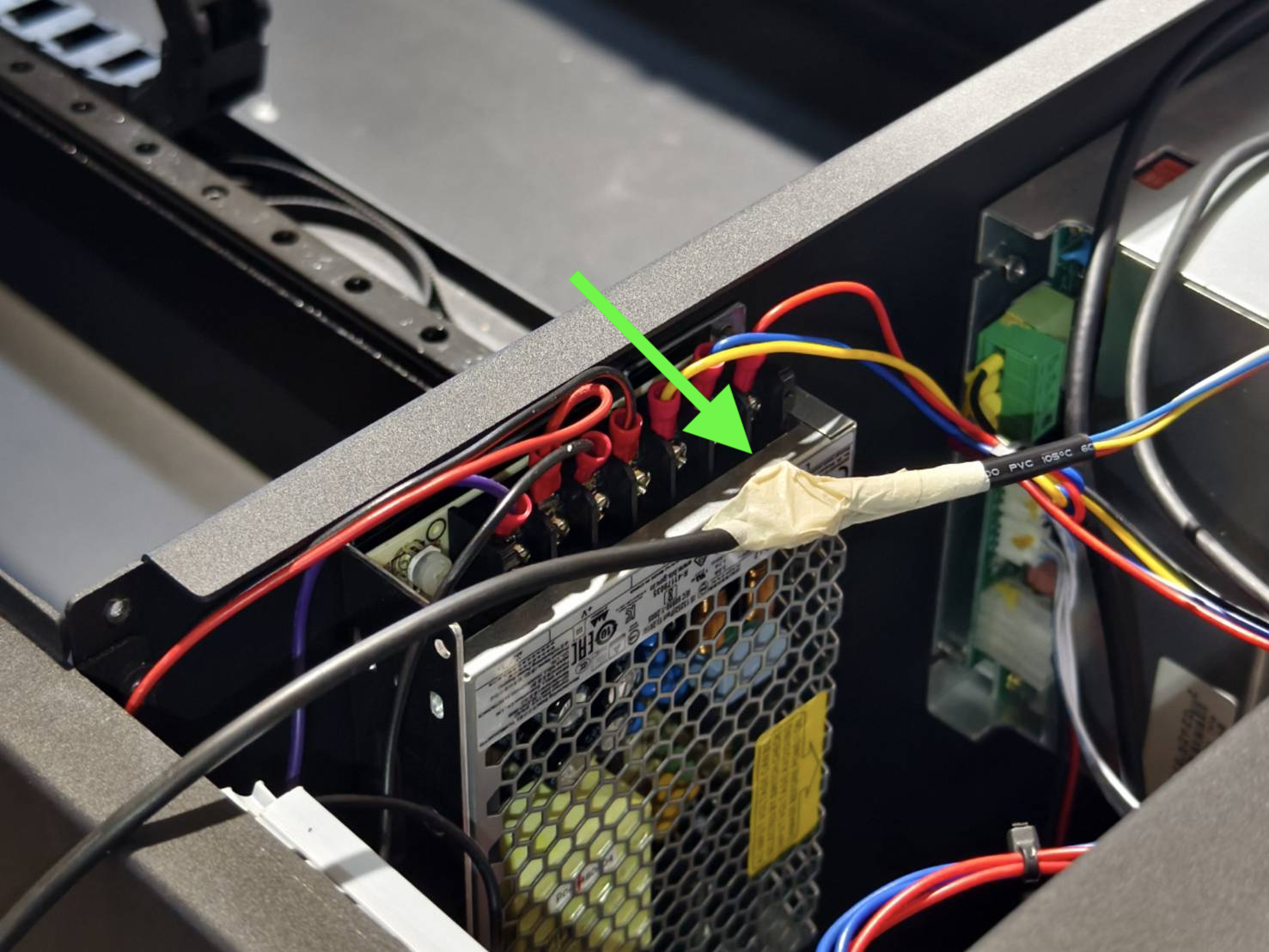

Collega il vecchio cavo al connettore del nuovo motore utilizzando del nastro adesivo.
Verifica la resistenza del collegamento per assicurarti che sia sufficientemente solido.
Passo 17
Tira il resto del cavo verso la parte posteriore della macchina, lasciando una lunghezza sufficiente affinché possa adagiarsi sul fondo come mostrato nel video.
Passo 18
Reinstalla la catena portacavi.
Nota che la direzione corretta della catena portacavi è con l'apertura rivolta verso il basso, ovvero l'apertura di ogni giunto deve essere orientata verso il basso.

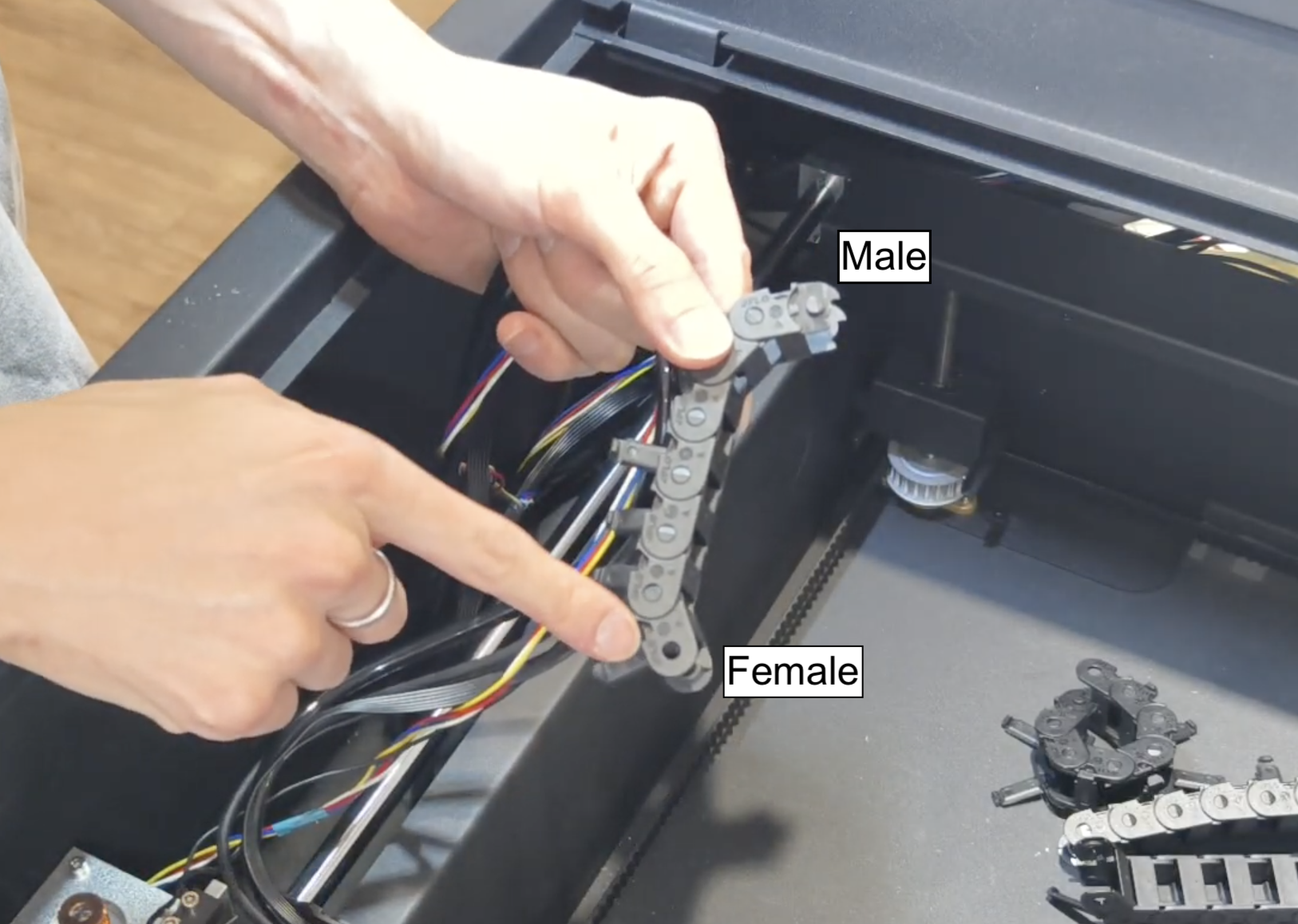

Anche la catena ha una direzione specifica: il lato maschio va verso la parte posteriore della macchina, mentre il lato femmina va verso la parte anteriore.
Passo 19
Ricollega la catena portacavi nella parte inferiore posteriore della macchina.
Passo 20
Smontare il motore dell'asse X.
Passaggio 21 (Opzionale)
Se il cavo risulta troppo lungo o troppo corto sul lato del motore, è possibile regolarlo tirandolo dal lato della pompa dell'acqua.
Passaggio 22

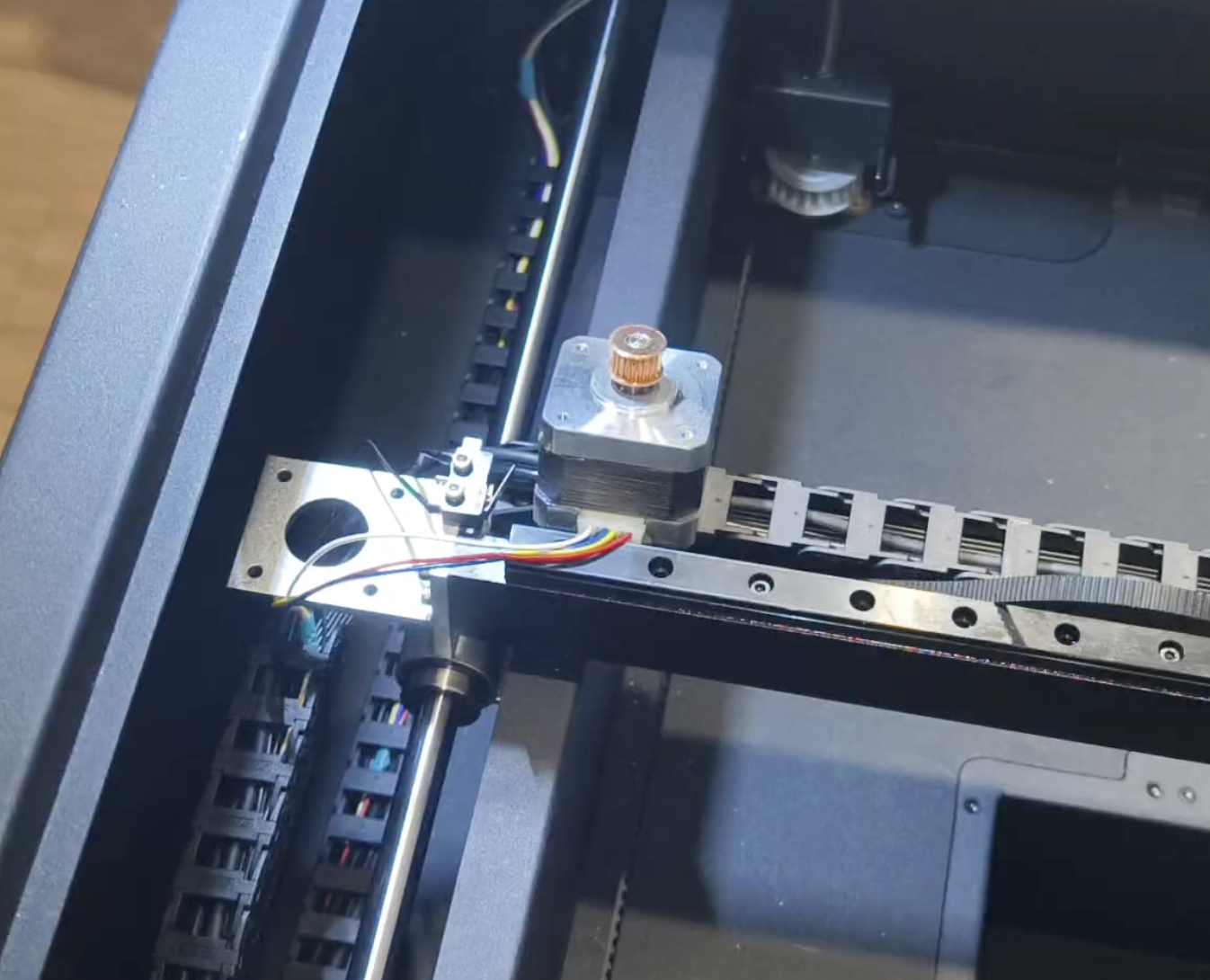

Installare il secondo supporto dello specchio e il motore dell'asse X.

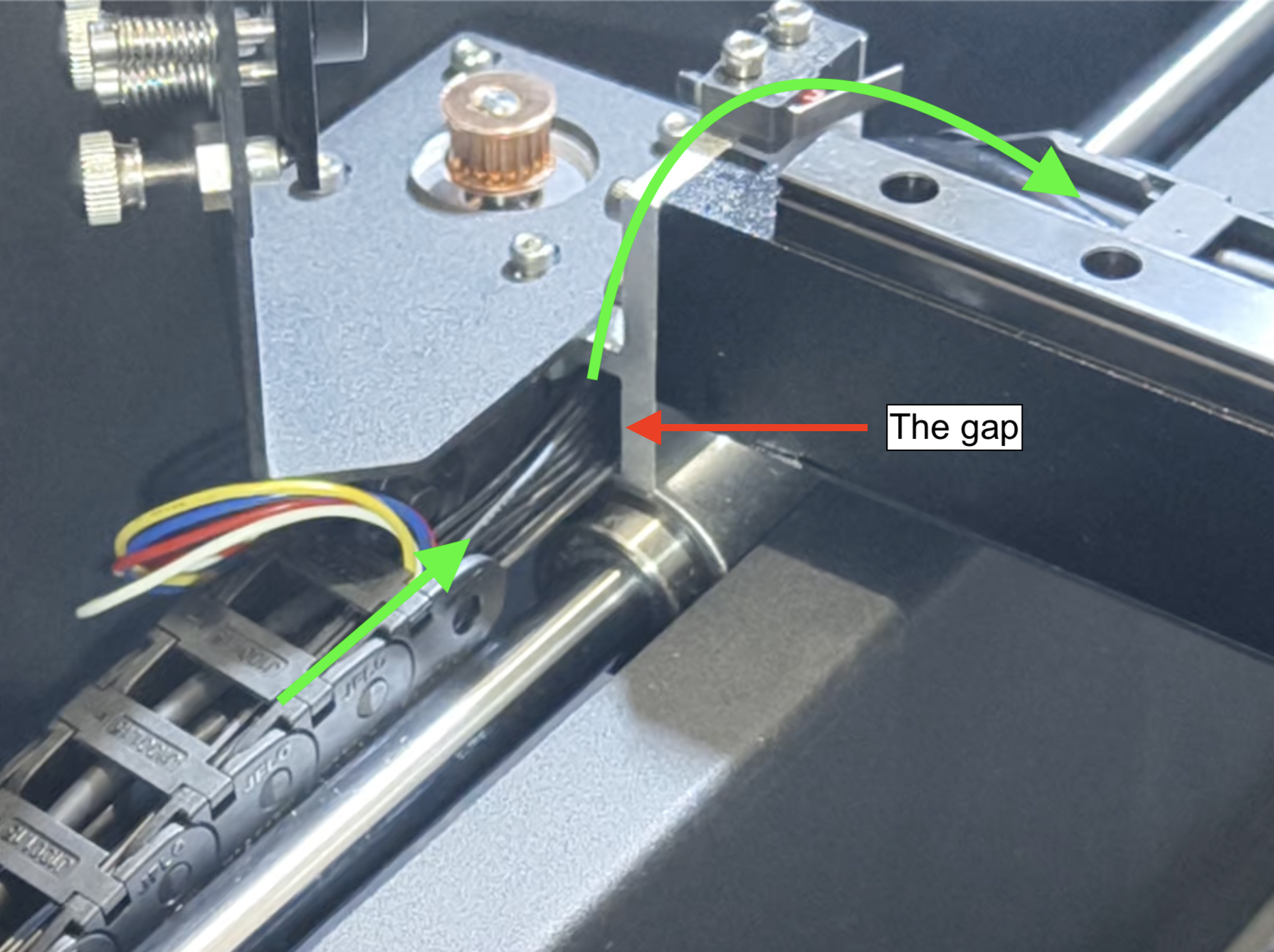

Tutti i cavi passeranno attraverso lo spazio tra il telaio e il motore dell'asse X.
Passaggio 23
Ricollegare la catena portacavi sotto il secondo supporto dello specchio.
Passaggio 24
Tirare il cavo del motore dal lato della scheda madre finché il connettore del nuovo motore non raggiunge la scheda madre.
Passaggio 25
Rimuovere il nastro adesivo e collegare il cavo del nuovo motore alla scheda madre.
(È possibile fare riferimento anche al schema.)
Passaggio 26
Montare la cinghia sul motore dell'asse X. (Assicurarsi che il lato dentato della cinghia sia rivolto verso l'interno.)
Passaggio 27
Tendere la cinghia dell'asse X serrando le viti a testa zigrinata sul lato destro.
Passaggio 28
Chiudere il coperchio laterale e serrare la vite.
Chiudere il pannello della pompa dell'acqua.
Passo 29
Verificare l'allineamento del percorso ottico, poiché il supporto del secondo specchio è stato spostato durante l'intervento.
[4-9 Ispezione del percorso ottico]
