Beambox II - Sostituzione dell'alimentatore (PSU) del laser

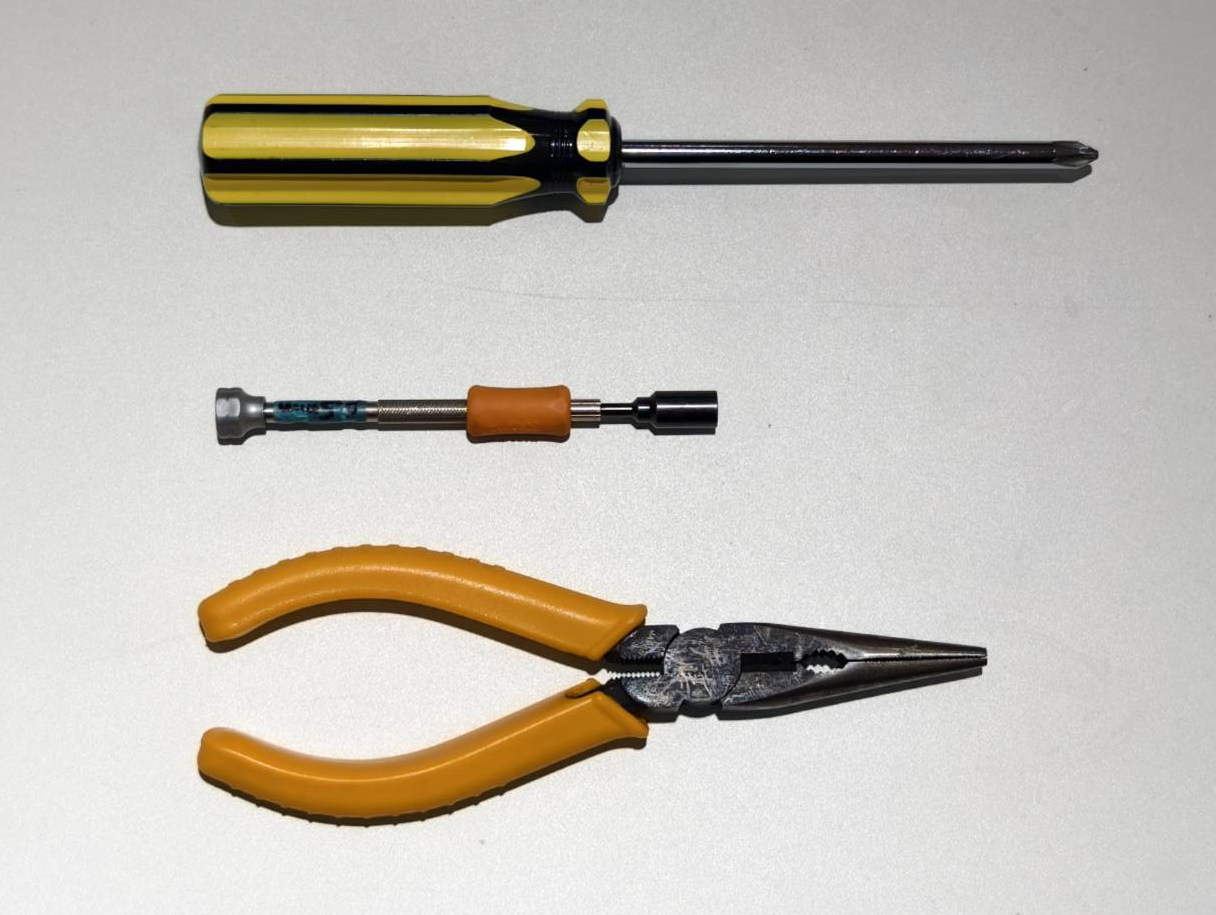

Utensili

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

Utilizzare un cacciavite per rimuovere le viti sul retro della macchina, quindi aprire il pannello posteriore.

Fase 3

• Scollegare i cavi del tubo laser e dell'alimentatore laser.

• Inserire il cavo dell'alimentatore laser nell'apposito foro.


• Richiudere il pannello posteriore


Fase 4

Aprire il pannello laterale per accedere all'interno della macchina.

• Utilizzare un cacciavite a croce per rimuovere il coperchio.



Fase 5

Scollegare tutti i cavi.

Passo 6

Utilizzare una chiave a bussola o una chiave da 5,5 mm per rimuovere i due dadi e conservarli per un uso successivo.

Passo 7

Allentare il dado superiore destro. Non è necessario rimuovere completamente questa vite.

Passo 8

Estrarre l'alimentatore (PSU) e posizionarlo con cura.

Passo 9

Allentare il dado inferiore destro. Non è necessario rimuovere completamente questa vite.

Passo 10

Dopo aver allentato l'ultimo dado, dovrebbe essere possibile rimuovere l'alimentatore.

Passo 11

• Verificare che il nuovo alimentatore del laser abbia questo piccolo jumper installato.
  Se il nuovo alimentatore non lo ha, rimuovere il jumper da quello vecchio e installarlo sul nuovo alimentatore.

• Appendere il nuovo alimentatore laser sui perni di supporto.

Passo 12

Serrare i dadi superiore destro e inferiore destro.

Passo 13

Reinstallare il dado inferiore sinistro.

Passo 14

• Reinstallare il dado superiore sinistro.




• Se si incontrano difficoltà nell'installazione di questo dado, è possibile utilizzare una pinza per tentare di serrarlo.


• Se non è possibile serrarlo o fissarlo, si può omettere questo dado o lasciarlo appeso al perno.


Passo 15

• Ricollegare i cavi.



• Assicurarsi che il selettore di tensione sia impostato sul valore corretto per il proprio paese o ambiente.
  (Se non si è sicuri, è possibile consultare Wikipedia)


  115V	230V

• Chiudere il pannello laterale e serrare la vite.


Passo 16

• Far passare il cavo del nuovo alimentatore attraverso l'apertura e portarlo verso il lato del pannello posteriore.

• Ricollegare i cavi del tubo laser e dell'alimentatore laser.

• Chiudere il pannello posteriore e serrare la vite.
