Beambox II - Sostituzione dell'alimentatore da 12V (PSU 12V)

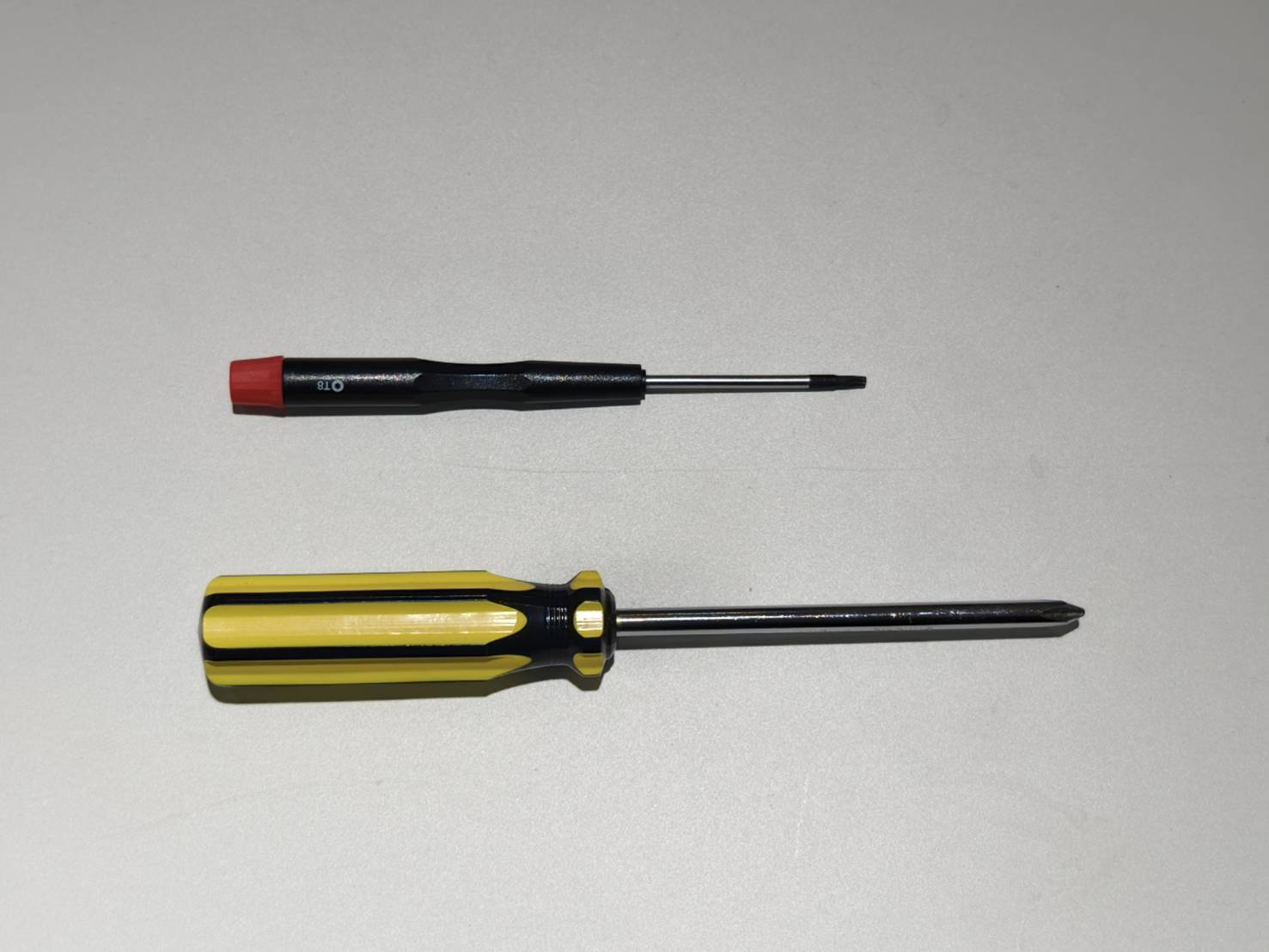

Strumenti

Passo 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passo 2

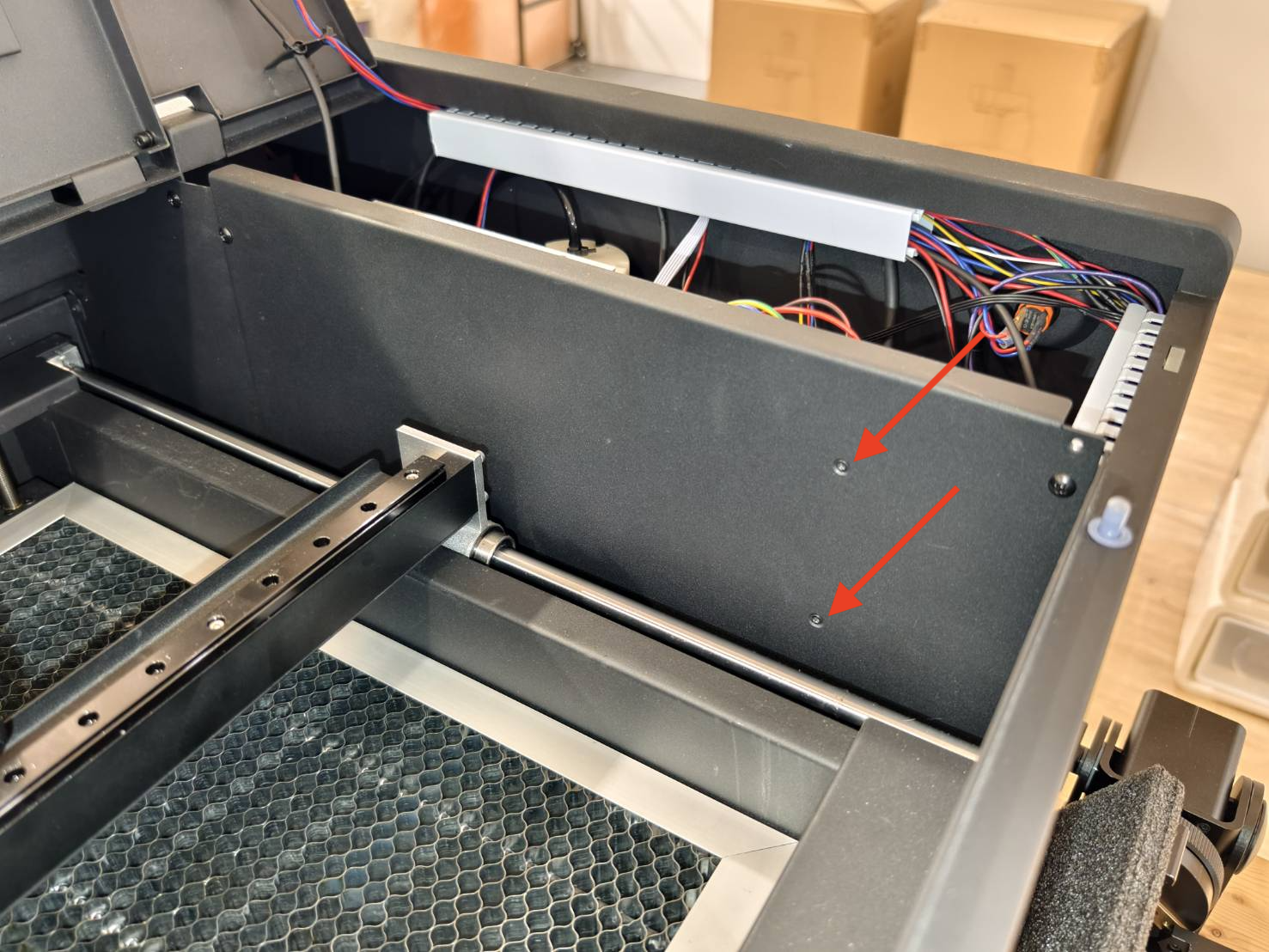

Aprire il pannello laterale per accedere all'interno della macchina.

• Utilizzare un cacciavite a croce per rimuovere il pannello.



Passo 3

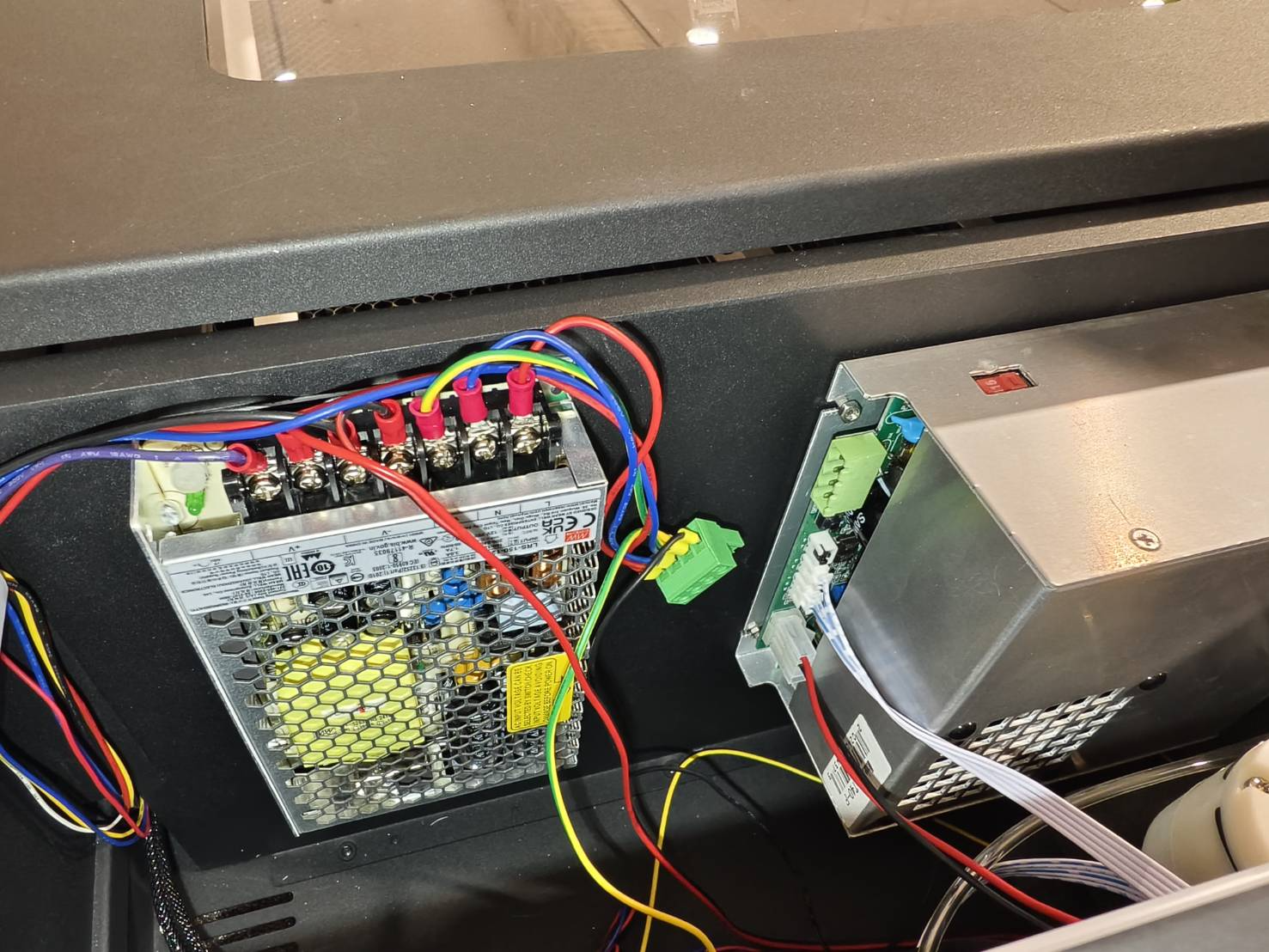

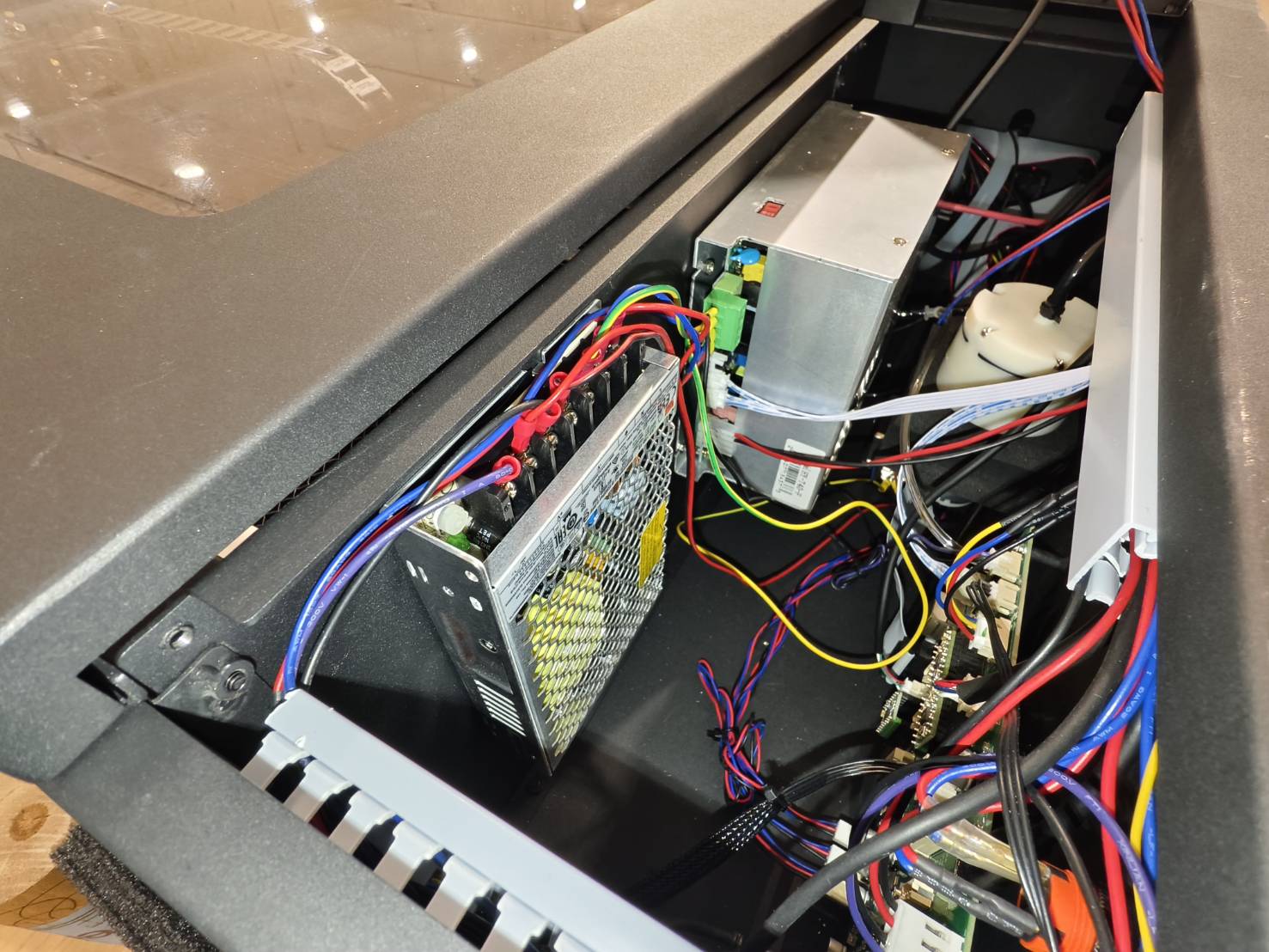

Fotografare l'intera configurazione del cablaggio dell'alimentatore 12V. Assicurarsi che le foto siano il più nitide possibile.
Questo serve per evitare di dimenticare la disposizione dei cavi durante l'installazione del nuovo alimentatore.
(In caso di dubbi sulla disposizione dei cavi, consultare lo schema per la configurazione più recente.)

Passo 4

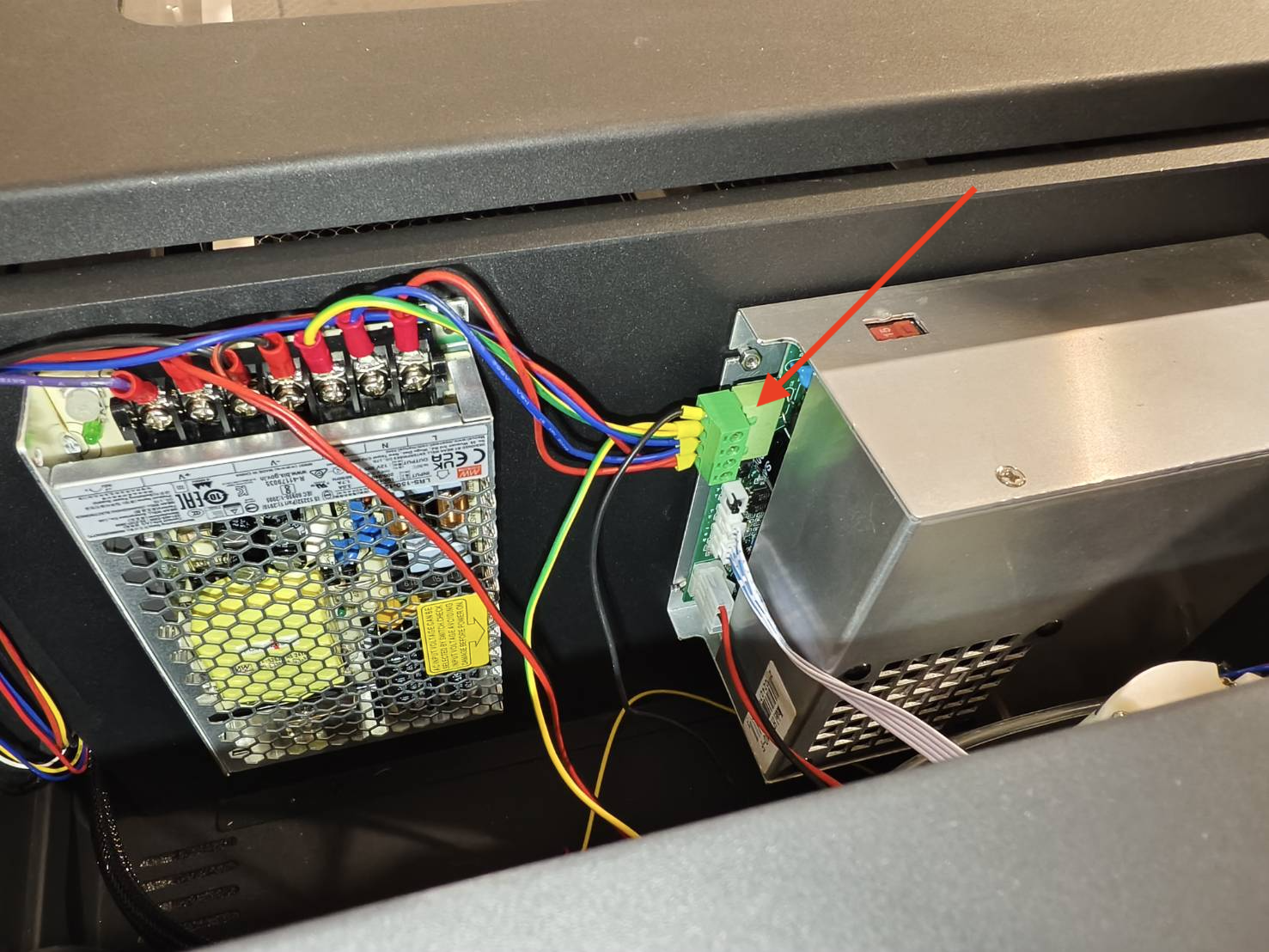

Scollegare il cavo dall'alimentatore del laser.

Passo 5

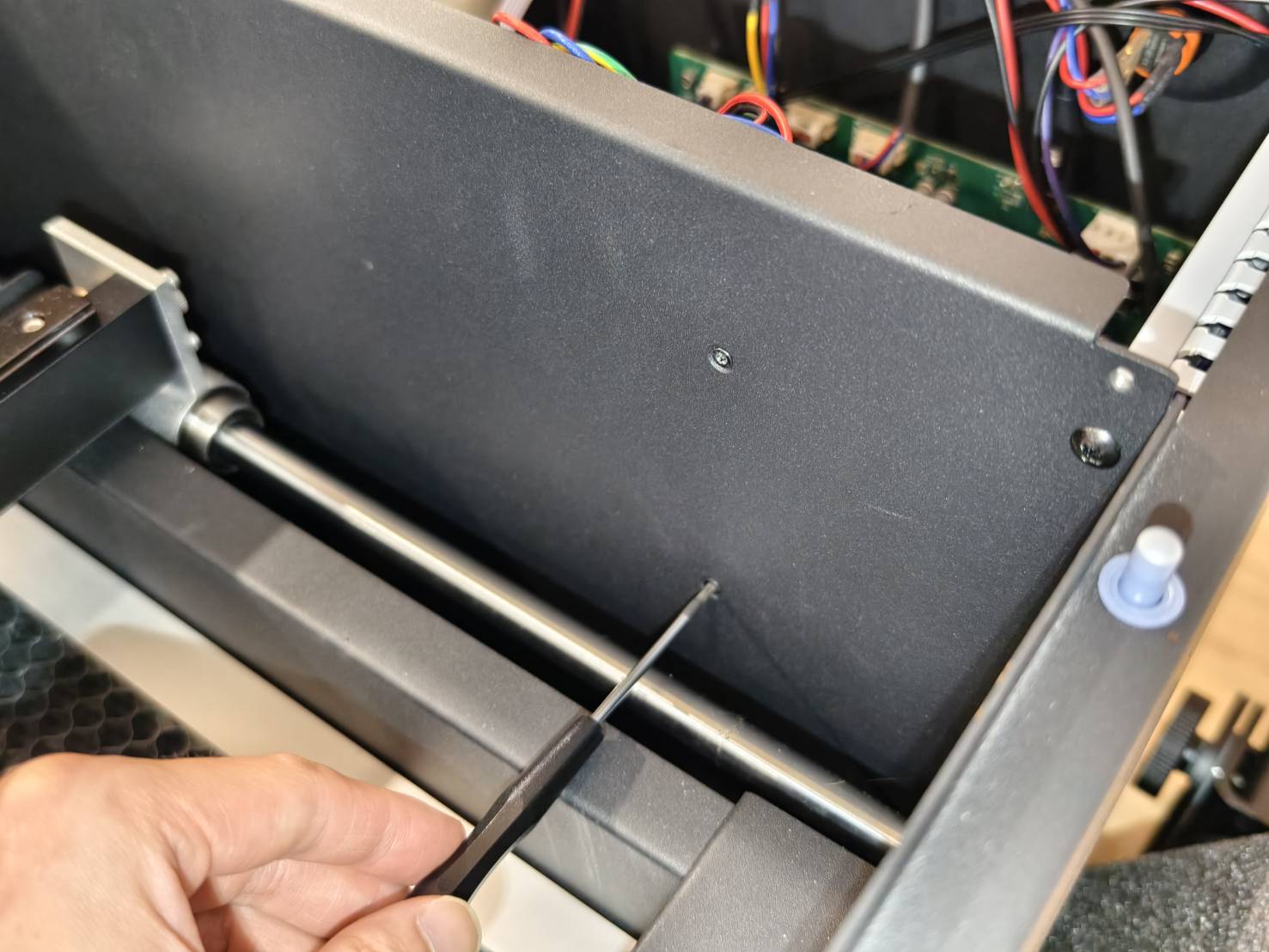

Aprire il coperchio e svitare le due viti T8 sul retro dell'alimentatore 12V.
L'alimentatore può quindi essere smontato dalla lamiera metallica.

Passo 6

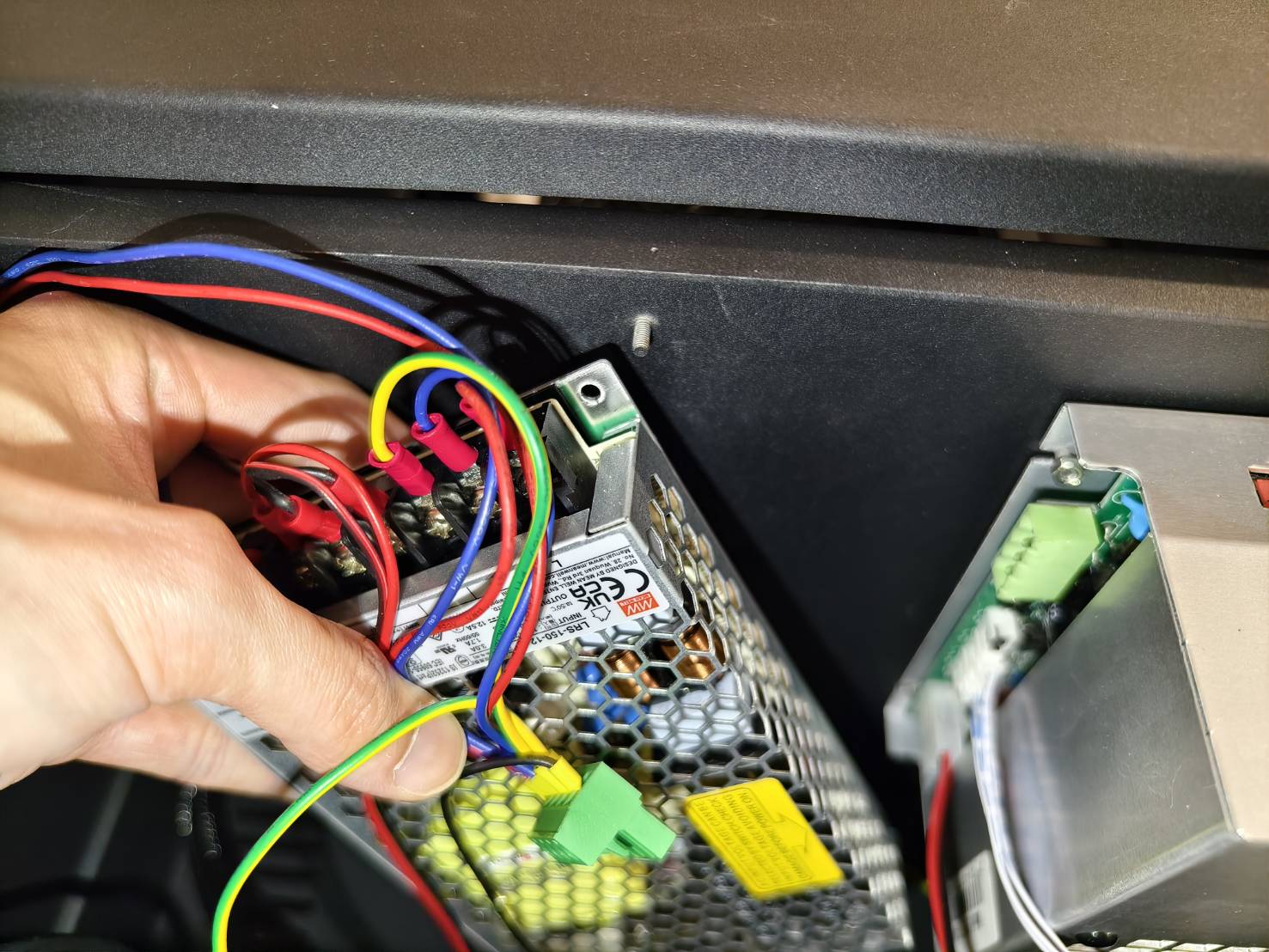

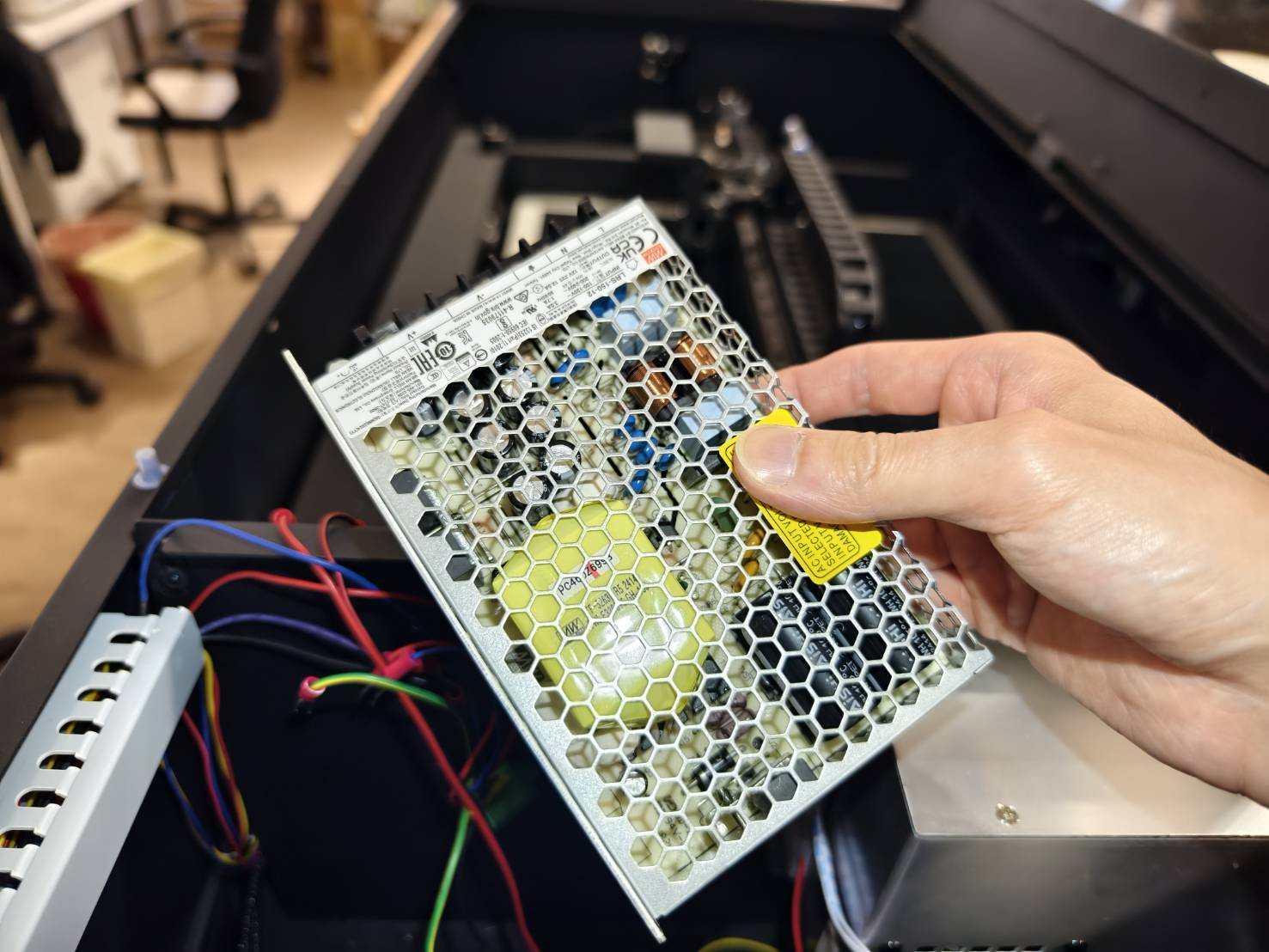

Rimuovere tutti i cavi dall'alimentatore 12V, che può essere completamente rimosso dalla macchina.
Si consiglia di scattare delle foto prima di rimuovere i cavi, nel caso in cui si dimentichi la loro disposizione.
(Non è necessario rimuovere completamente le viti. I cavi possono essere estratti quando le viti sono allentate.)

Passo 7

Assicurarsi che la tensione dell'alimentatore 12V sia impostata correttamente in base alla rete elettrica del proprio paese o ambiente.

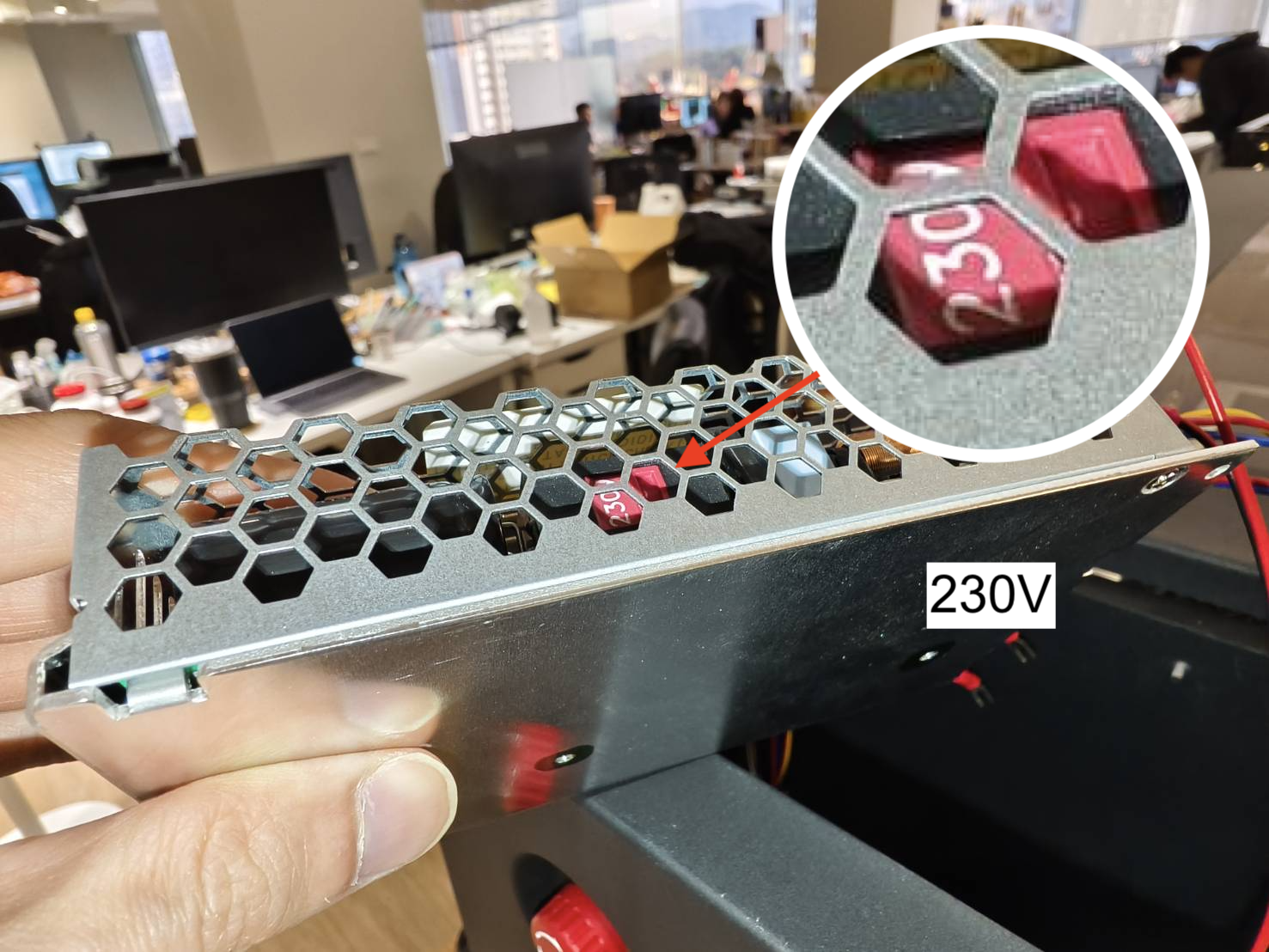

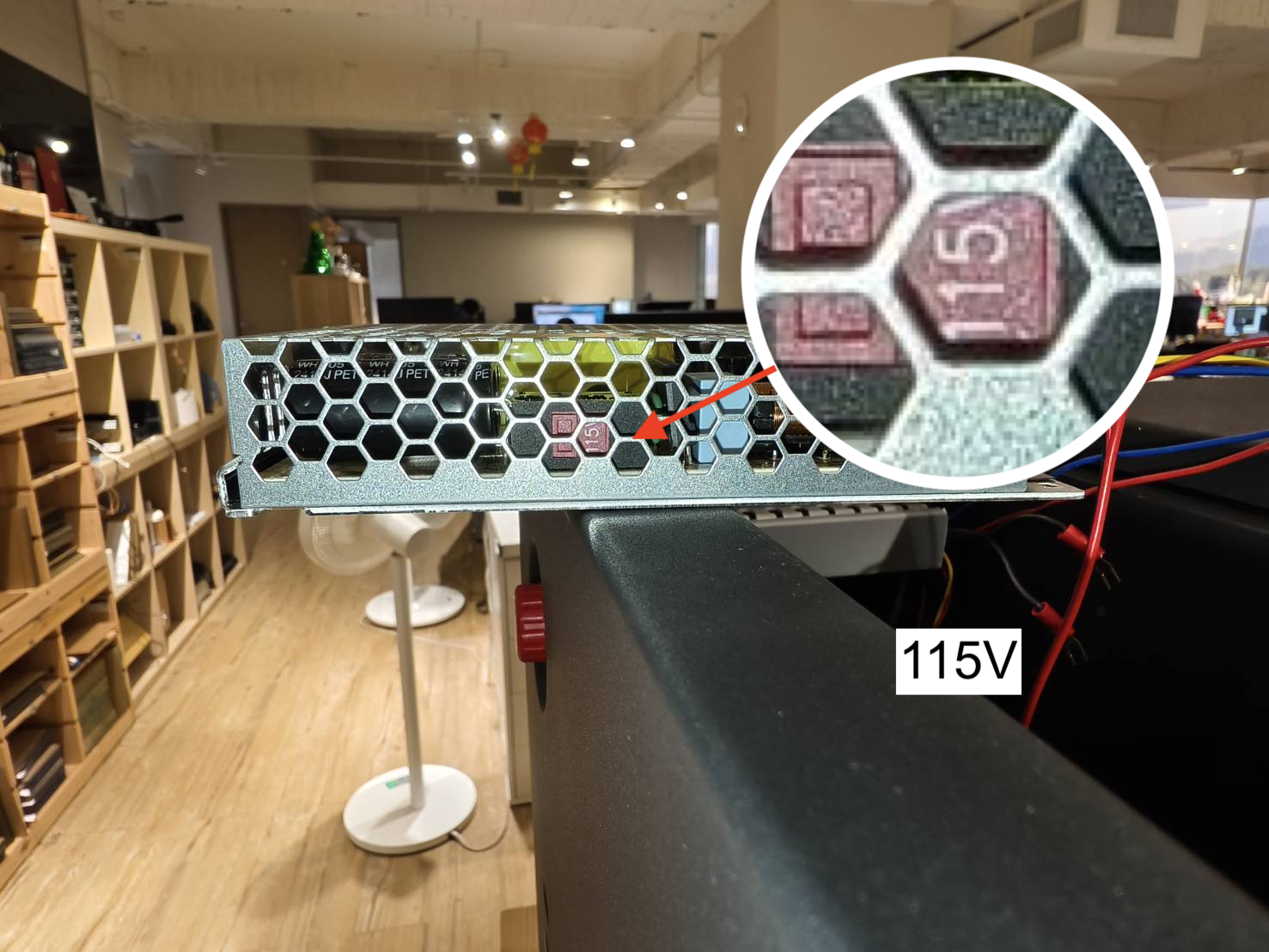

L'interruttore si trova sul lato dell'alimentatore. Selezionare 115V o 230V in base alla propria rete elettrica.
(Se non si conosce la tensione della propria rete elettrica, è possibile consultare Wikipedia)

Passo 8

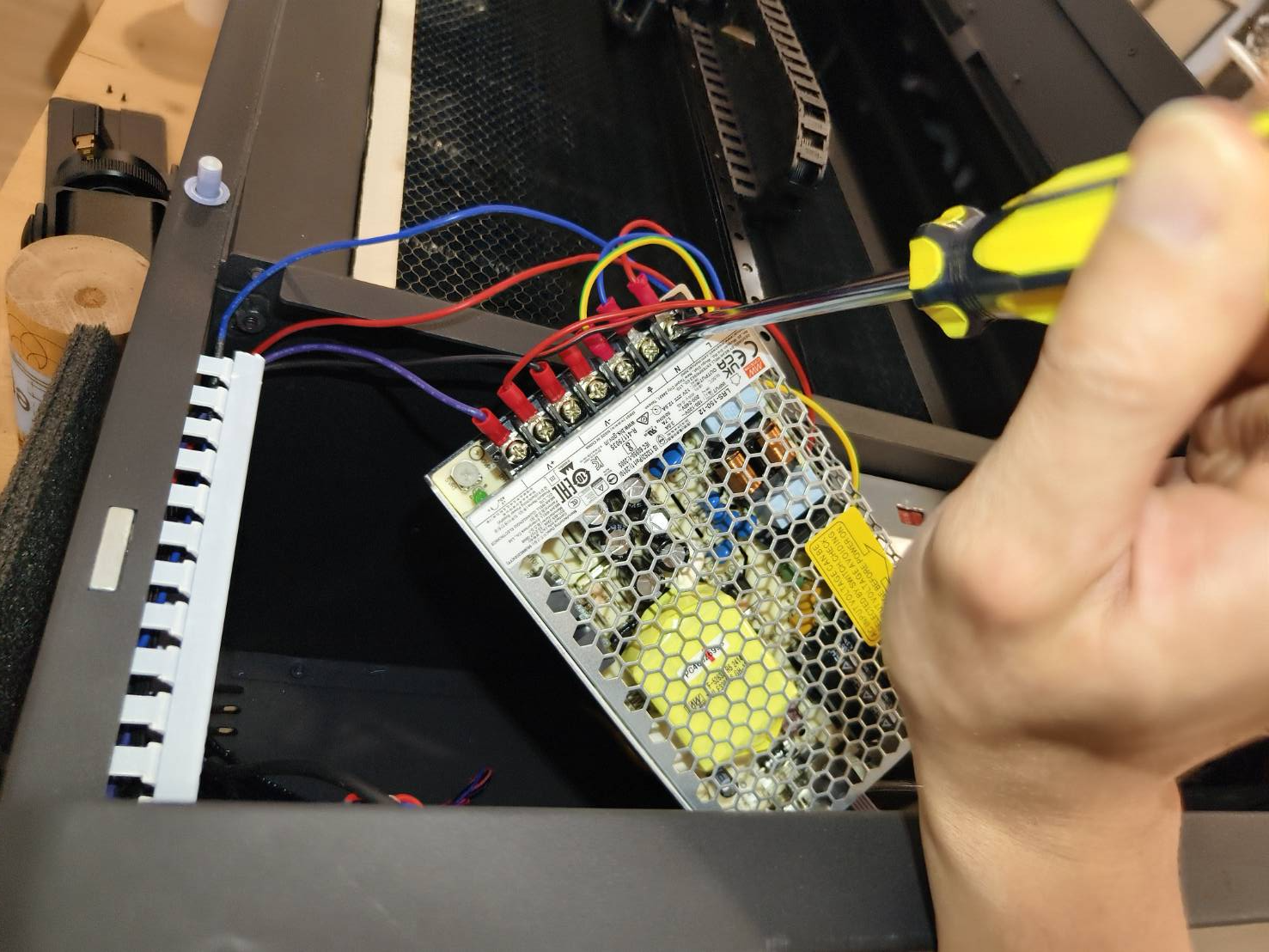

Ricollegare tutti i cavi al nuovo alimentatore 12V.

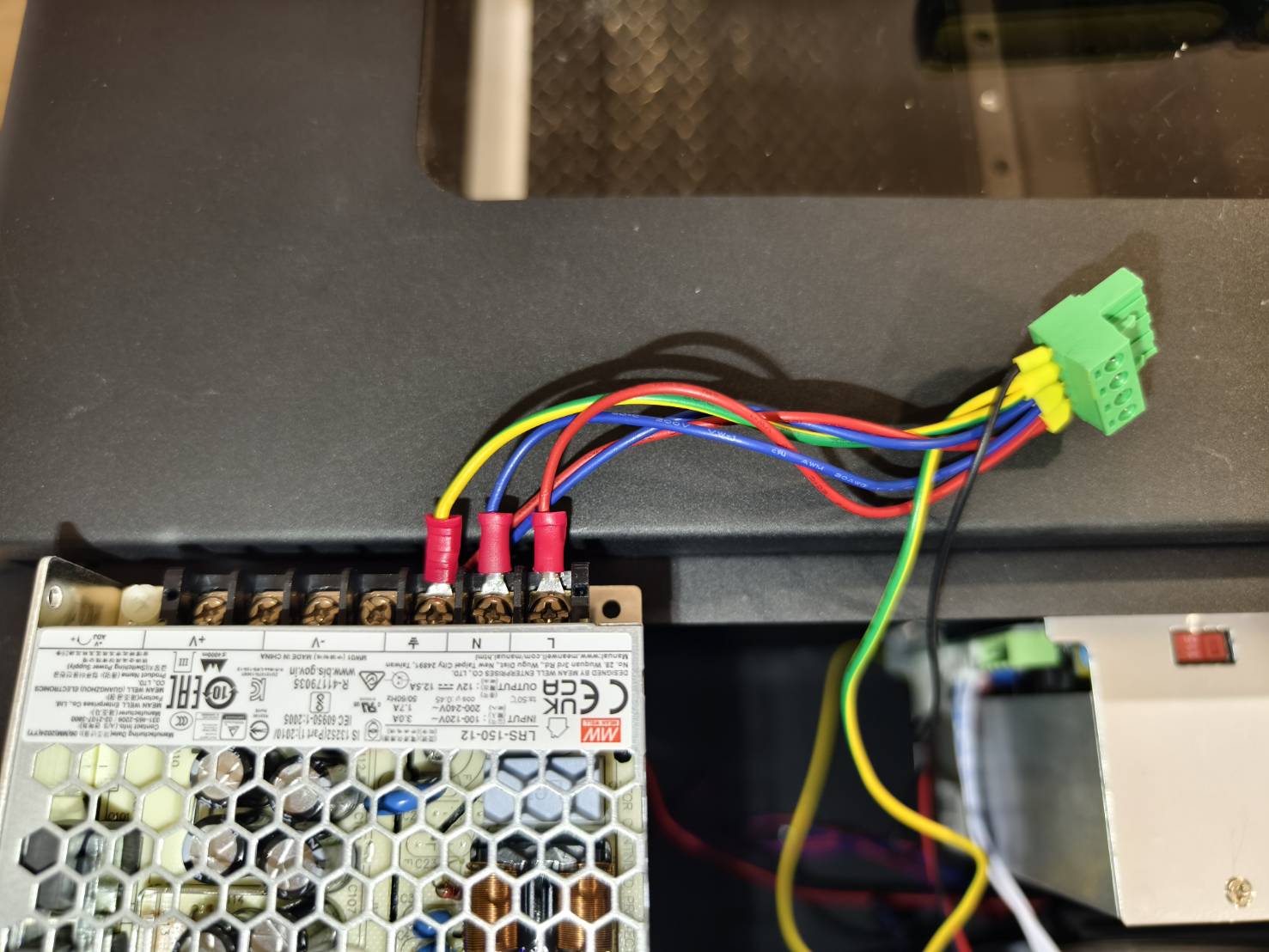

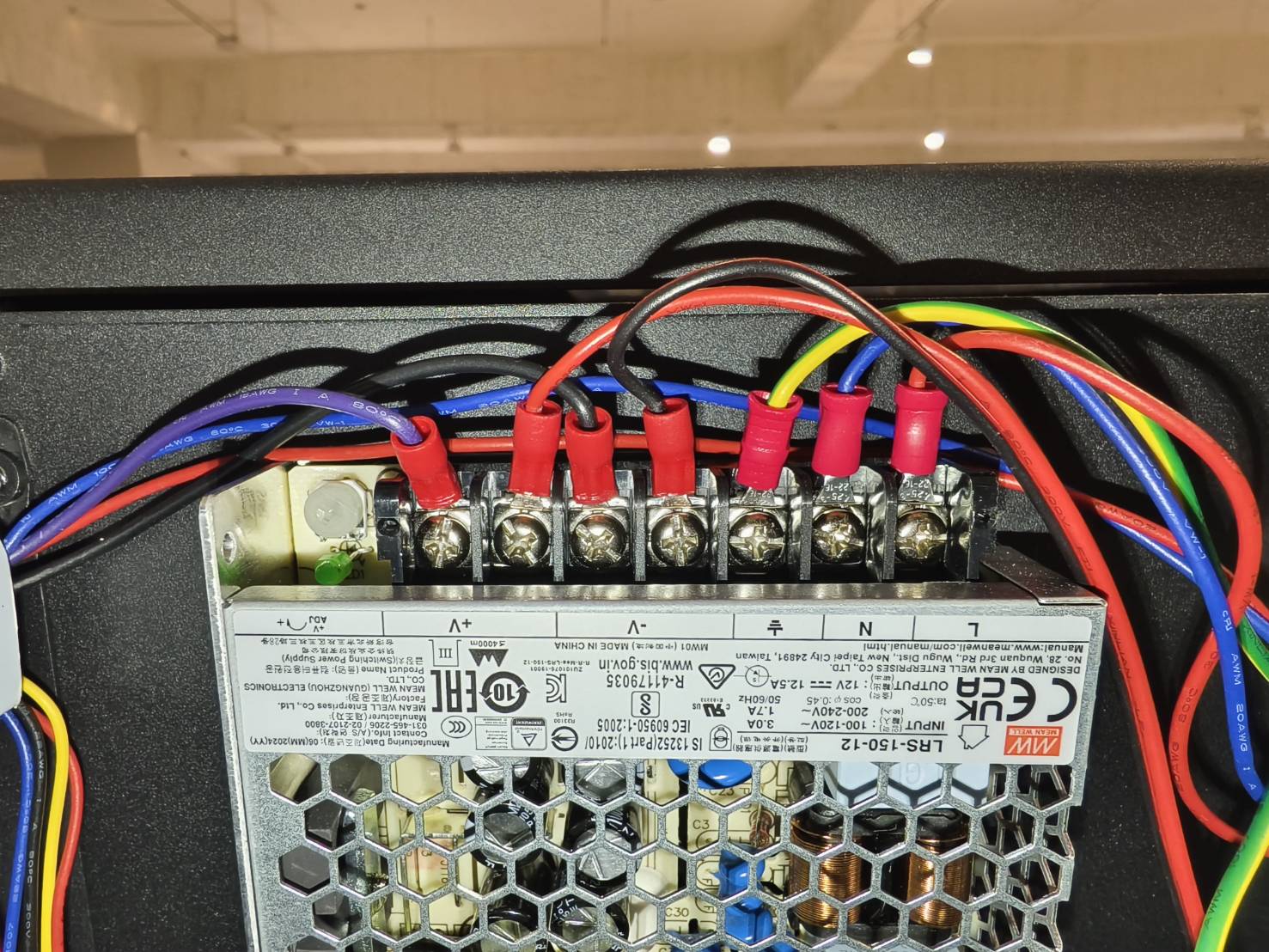

• Assicurarsi che i cavi sul connettore verde siano collegati a "L", "N", "⏚".
  Rosso va a "L".
  Blu va a "N".
  Verde/Giallo va a "⏚" (Terra)

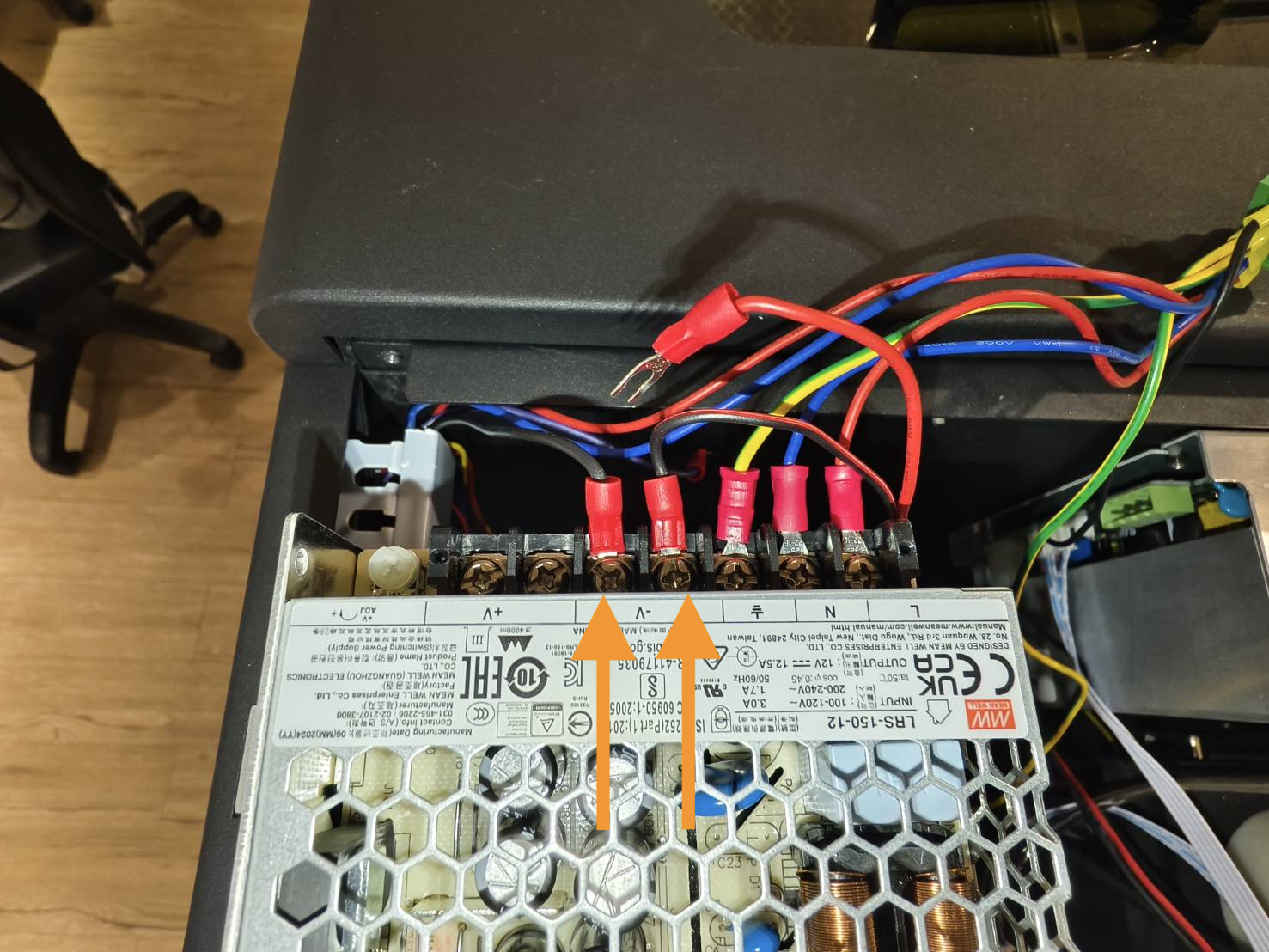

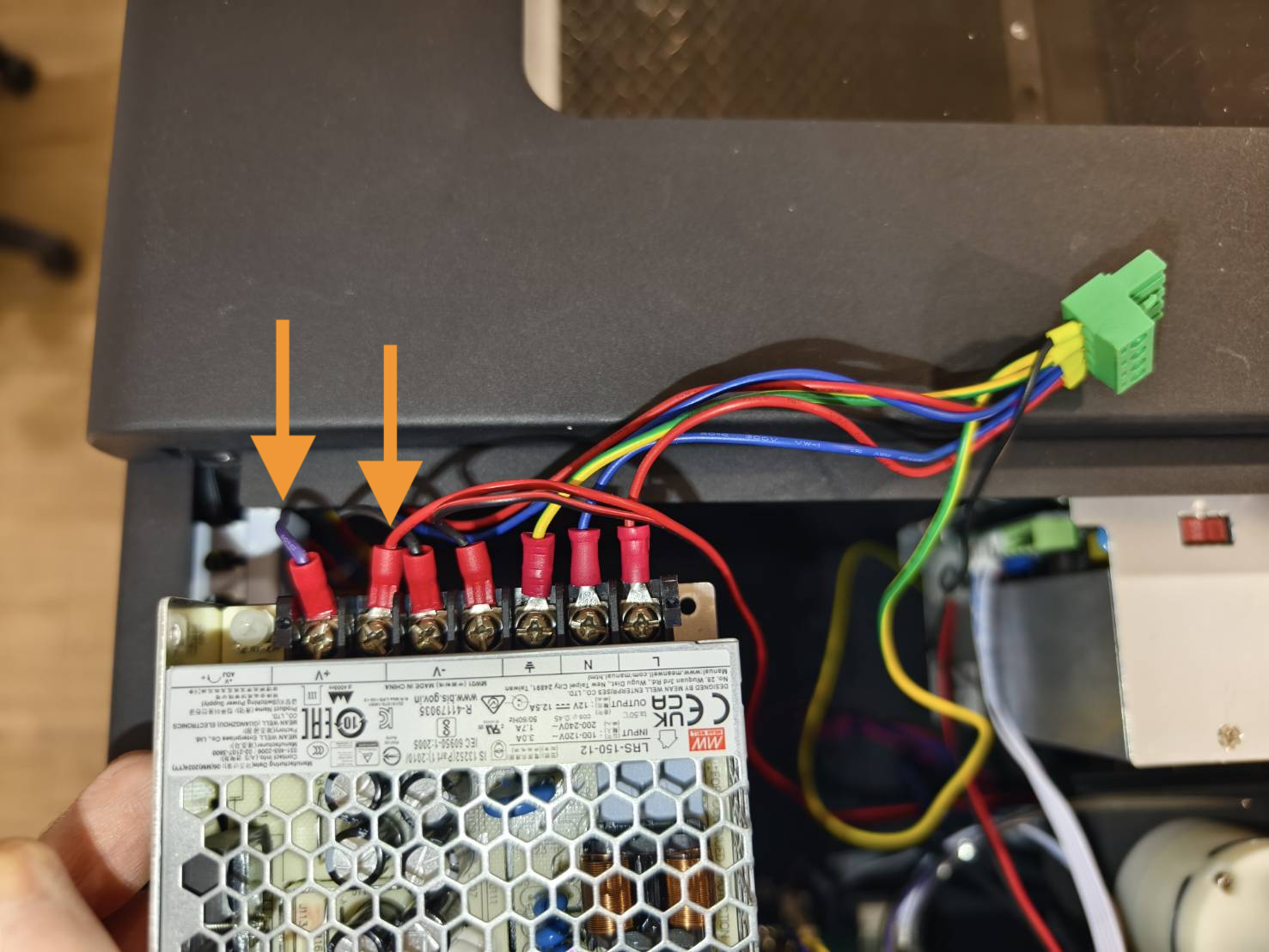

• Il cavo nero e il cavo nero/rosso vanno collegati a "-V".



• Il cavo rosso e il cavo viola vanno collegati a "+V".
  (Assicurarsi che questo cavo rosso non provenga dal connettore verde.)


Passo 9

Montare l'alimentatore 12V sul supporto.

Passo 10

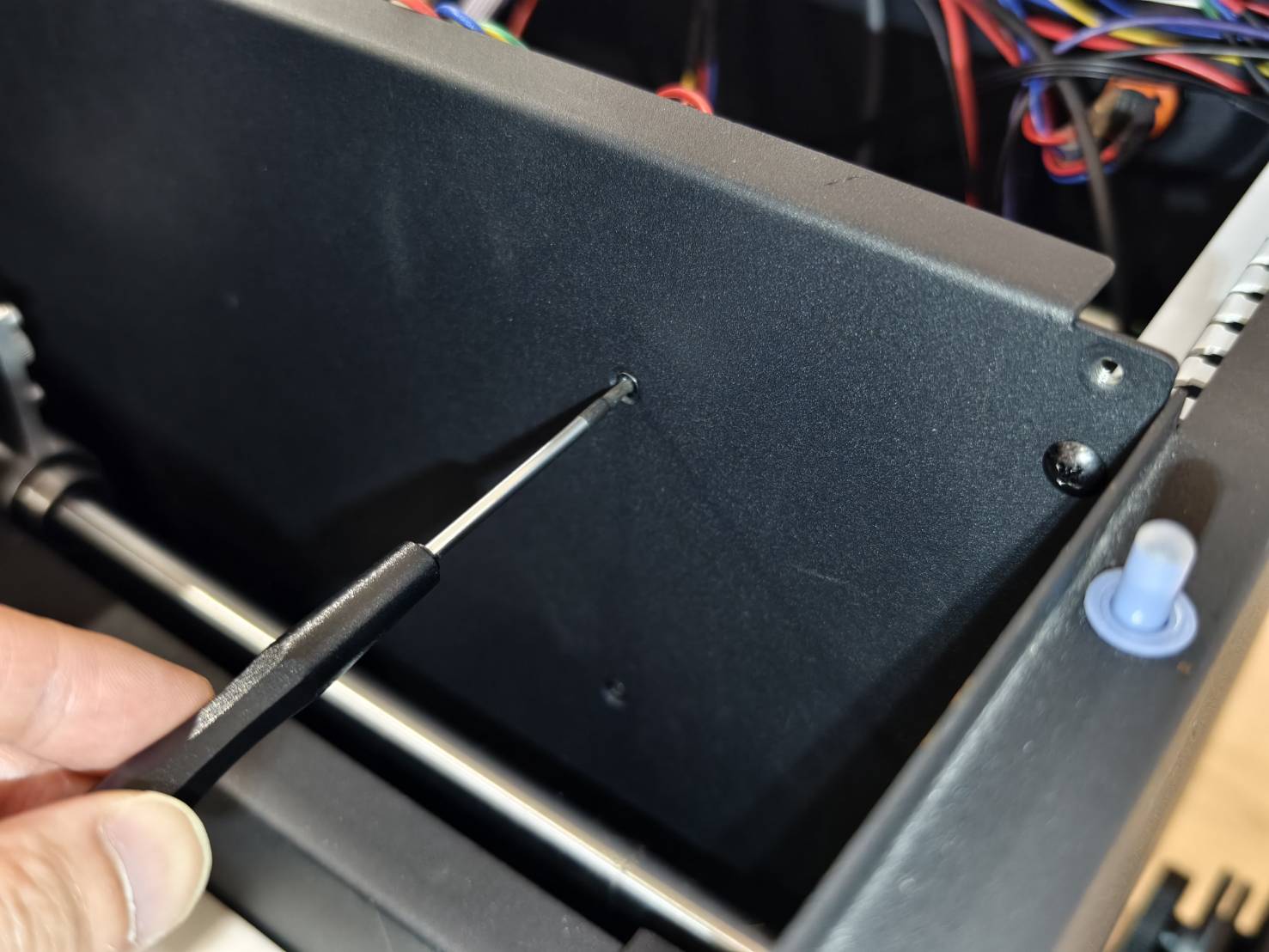

Avvitare le viti T8 per fissare l'alimentatore.

Passo 11

• Ricollegare il connettore verde all'alimentatore del laser.




• Chiudere il coperchio laterale e serrare la vite.
