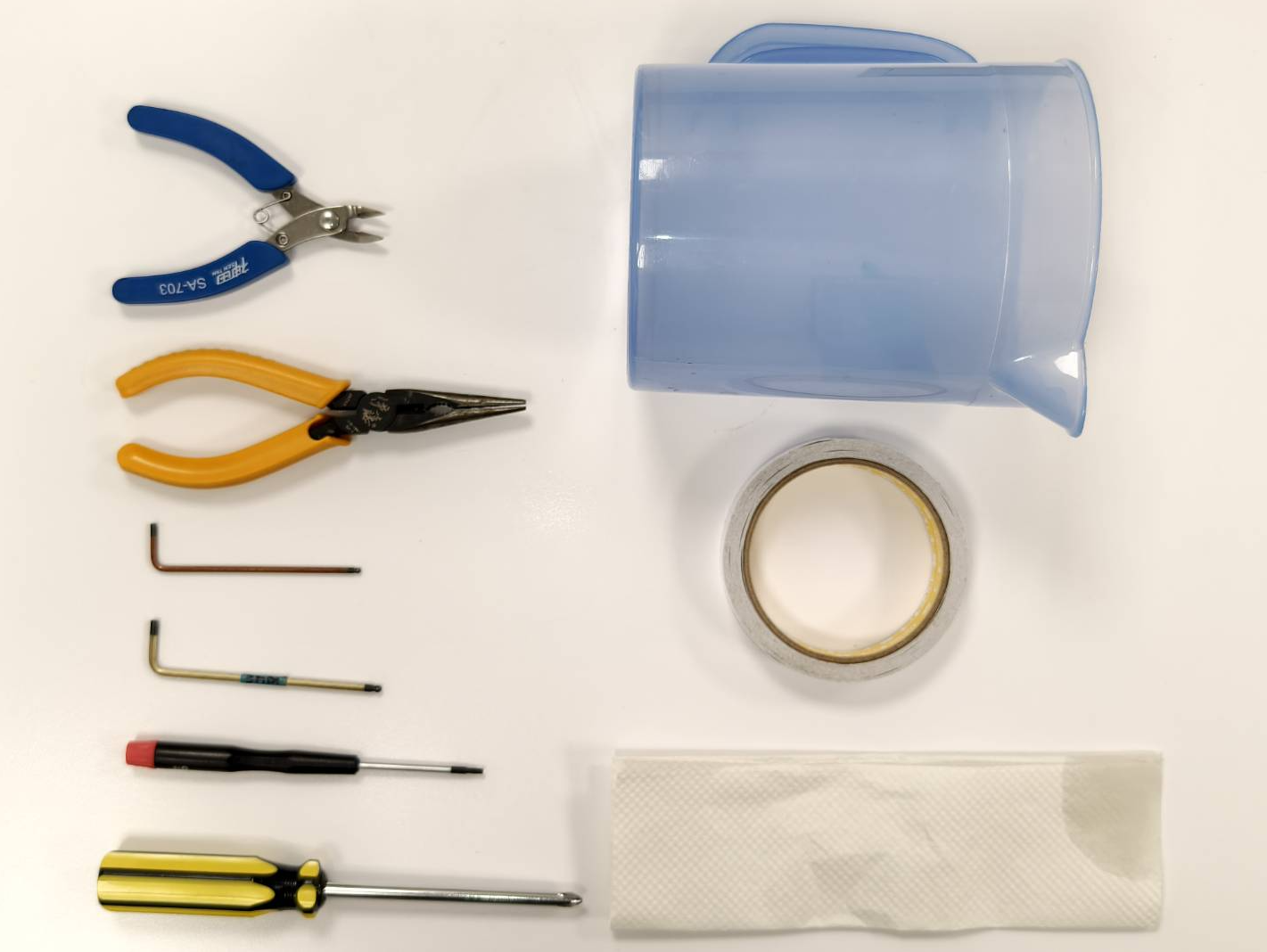

Strumenti
| 1 | Tronchesino |
| 2 | Pinze |
| 3 | Chiave esagonale da 2,5 mm |
| 4 | Chiave esagonale da 3 mm |
| 5 | Cacciavite Torx T8 |
| 6 | Cacciavite a croce |
| 7 | Serbatoio dell'acqua (grande) |
| 8 | Nastro biadesivo |
| 9 | Panno o carta assorbente |
Fase 1
Spegnere la macchina e scollegare il cavo di alimentazione.
Passo 2
Aprire il coperchio della pompa dell'acqua utilizzando il cacciavite Torx.
Passo 2.1
Questo è un passaggio facoltativo.
Sollevare la macchina per creare più spazio sopra e sotto, oppure spostarla verso il bordo del tavolo.
Passo 3
Utilizzare un cacciavite per svitare le viti sul retro della macchina, dopodiché sarà possibile aprire il pannello posteriore.
Passo 4

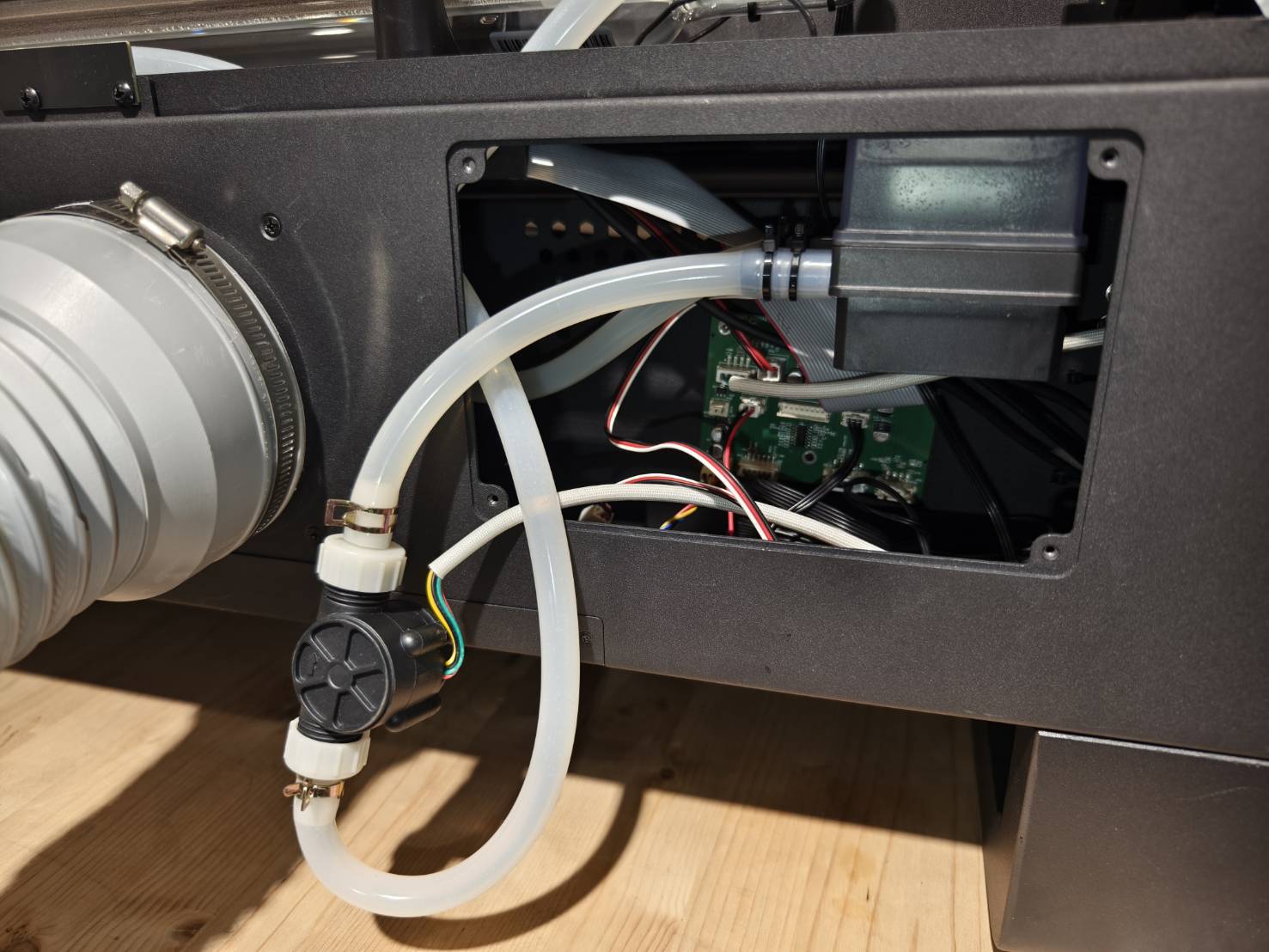

Tagliare le due fascette per cavi, in modo da poter spostare liberamente il sensore di flusso.
Se il sensore di flusso non è fissato con fascette, saltare questo passaggio.
Passo 5
Rimuovere il sensore di flusso per avere più spazio di manovra.
Passo 6

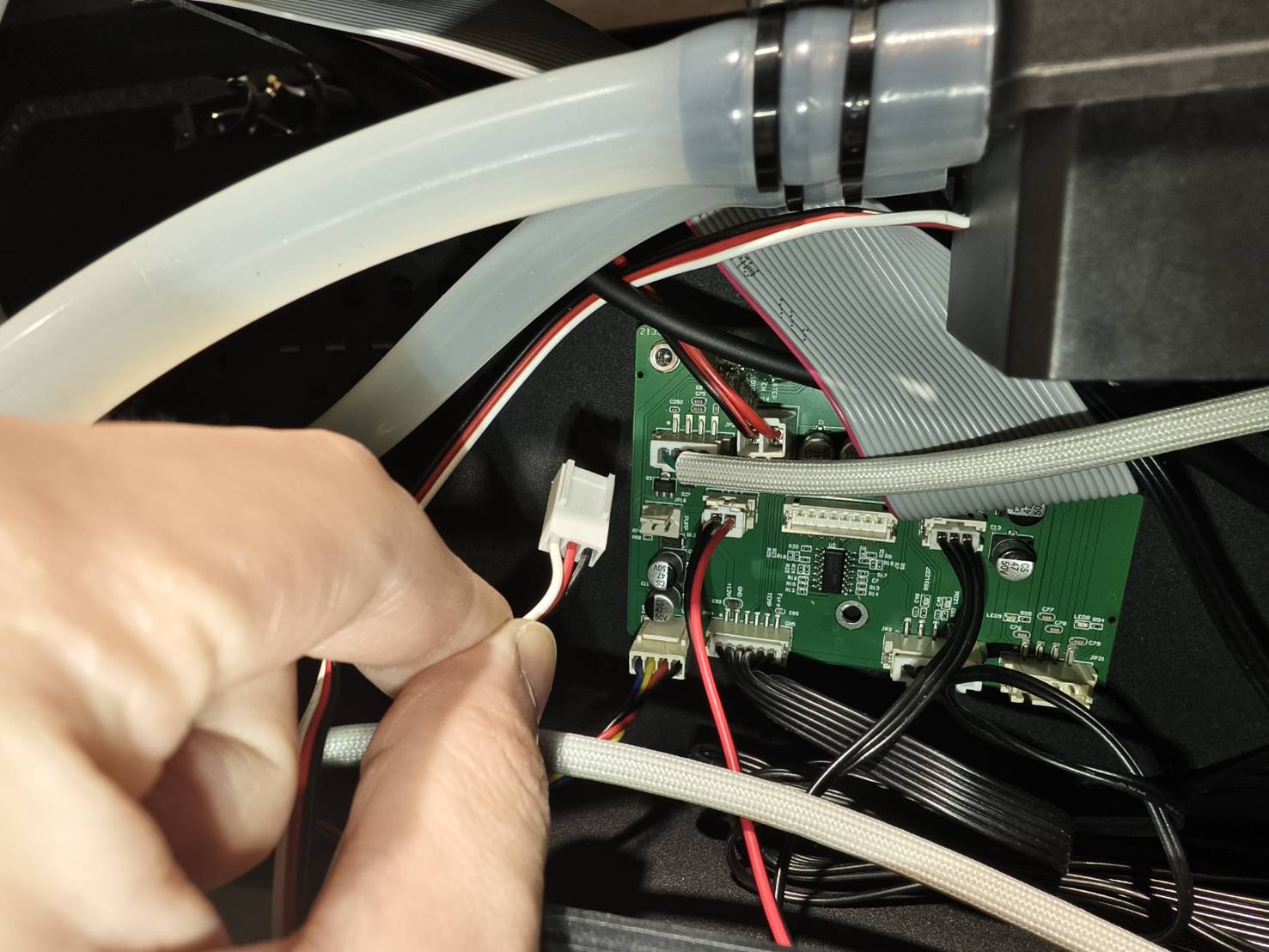

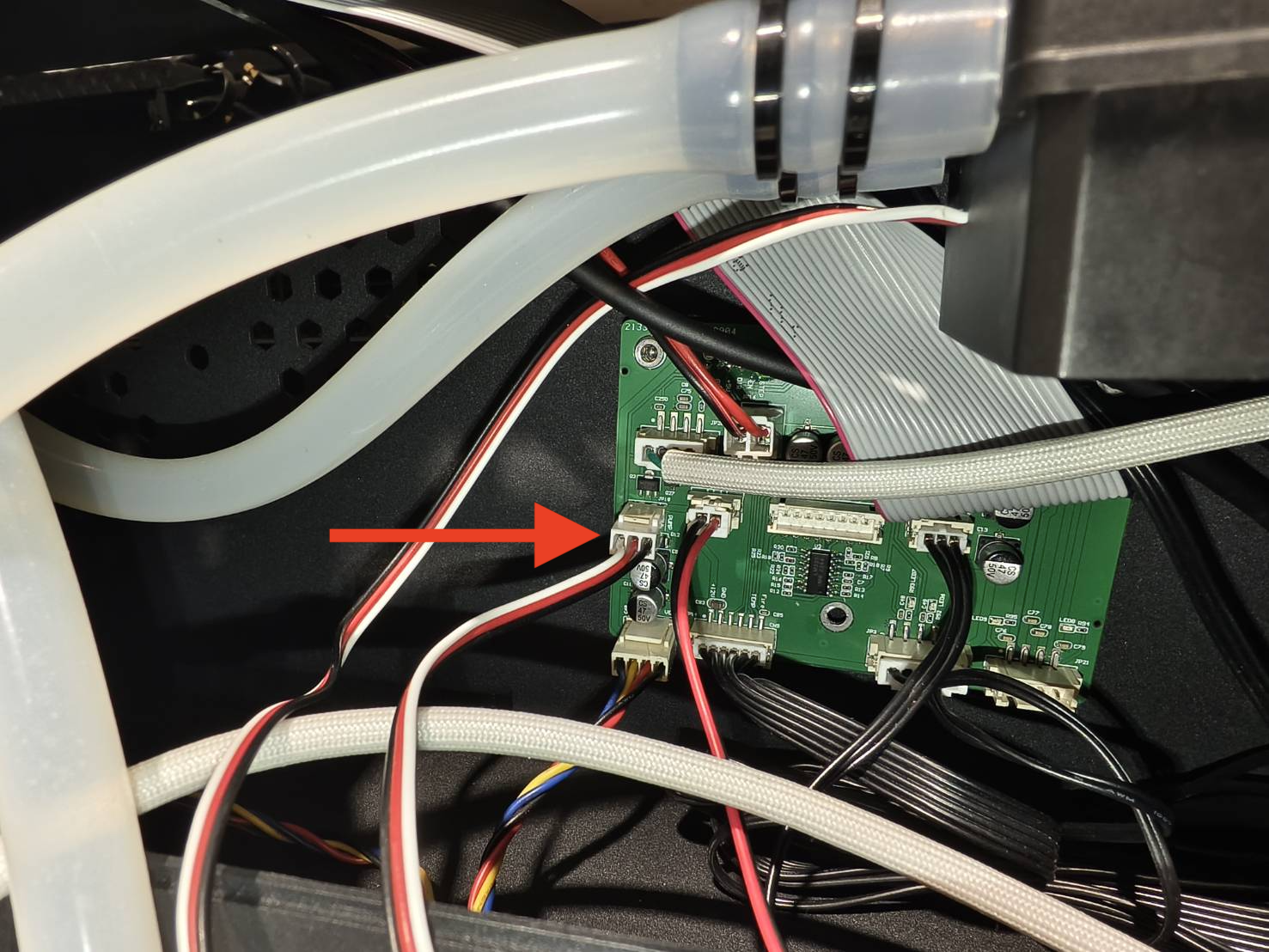

Scollegare il cavo della pompa dell'acqua.
(Se la scheda è diversa da quella mostrata nelle foto seguenti, consultare lo schema per la configurazione più aggiornata.)
Passo 7

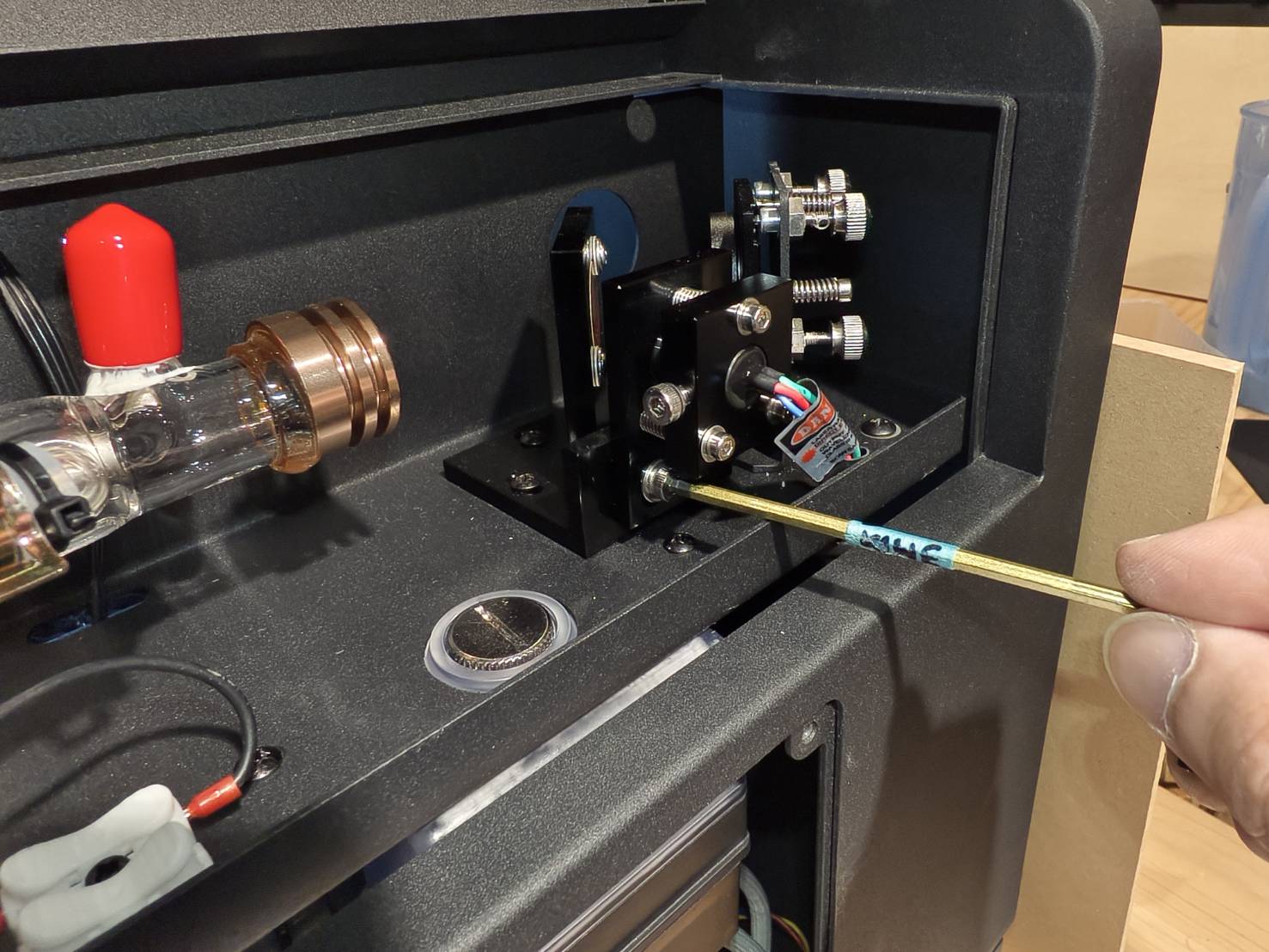

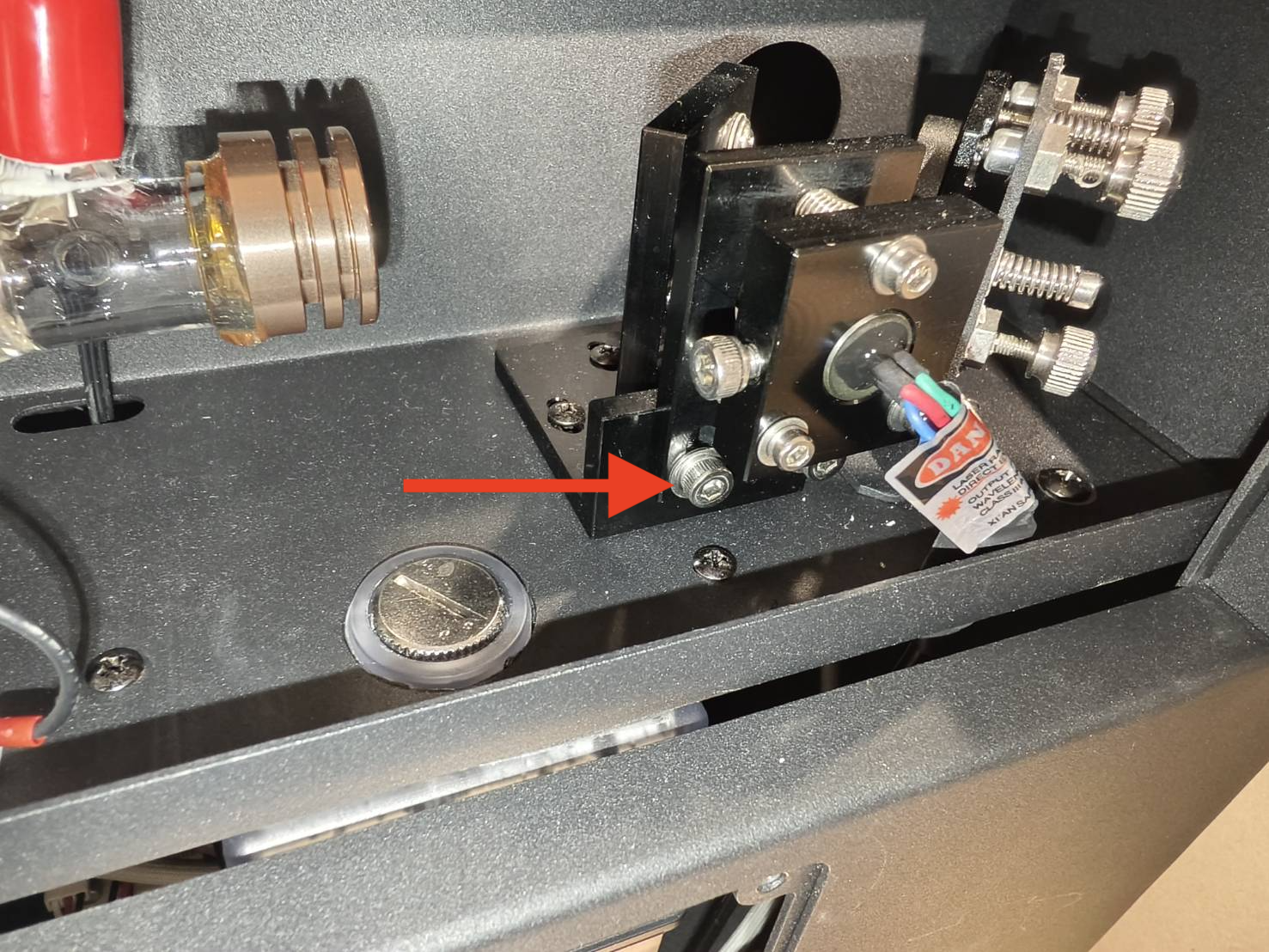

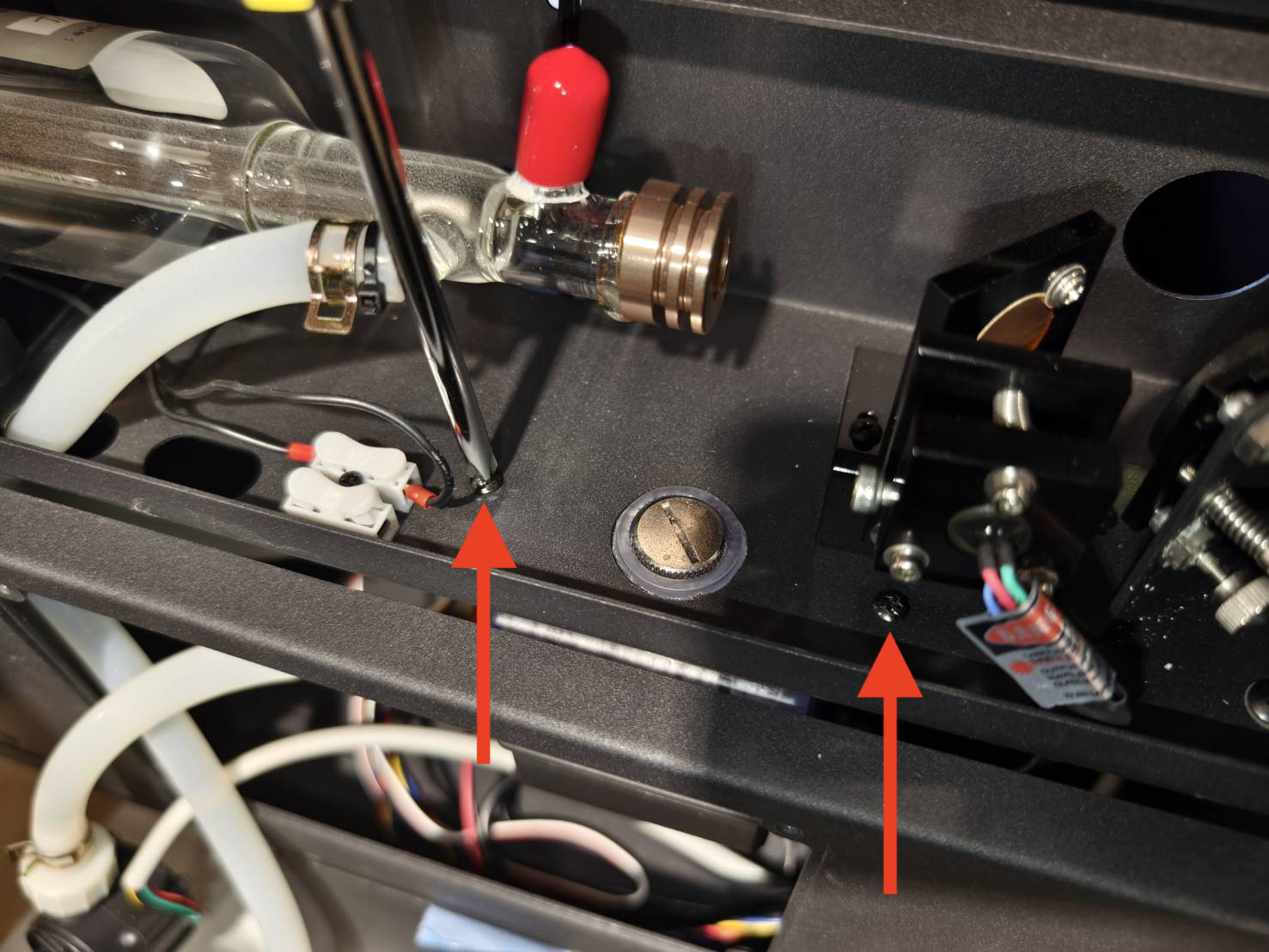

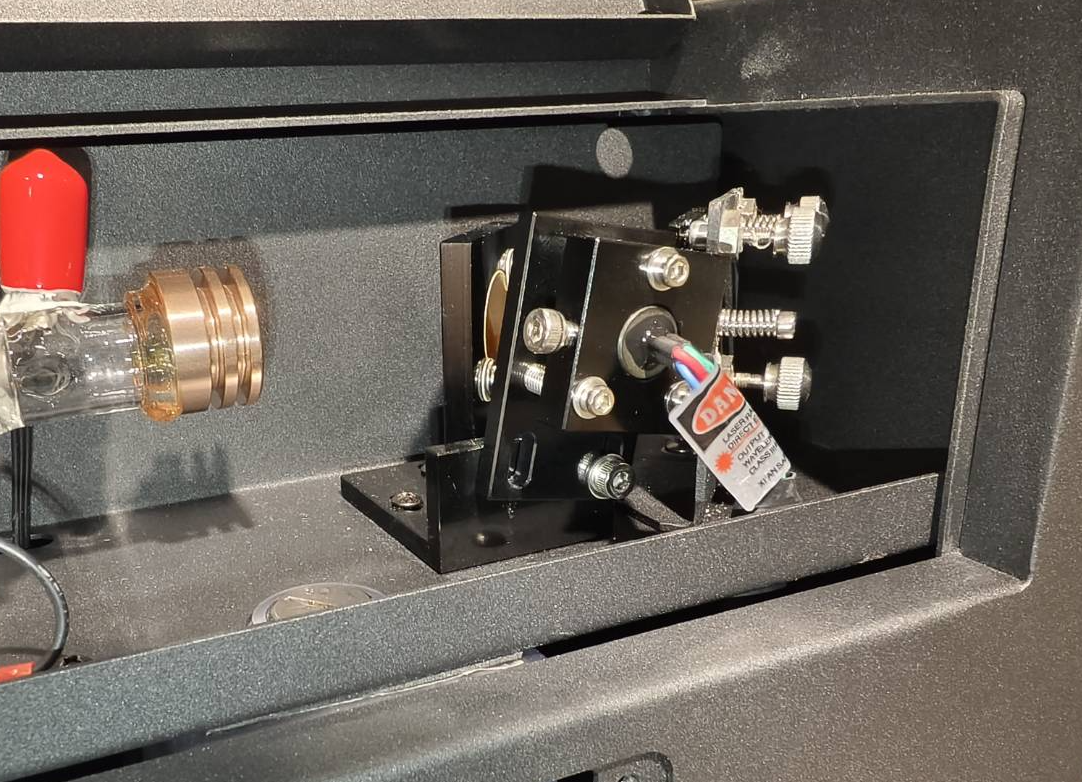

Rimuovere la vite a sinistra del supporto del puntatore laser rosso.
Passaggio 8

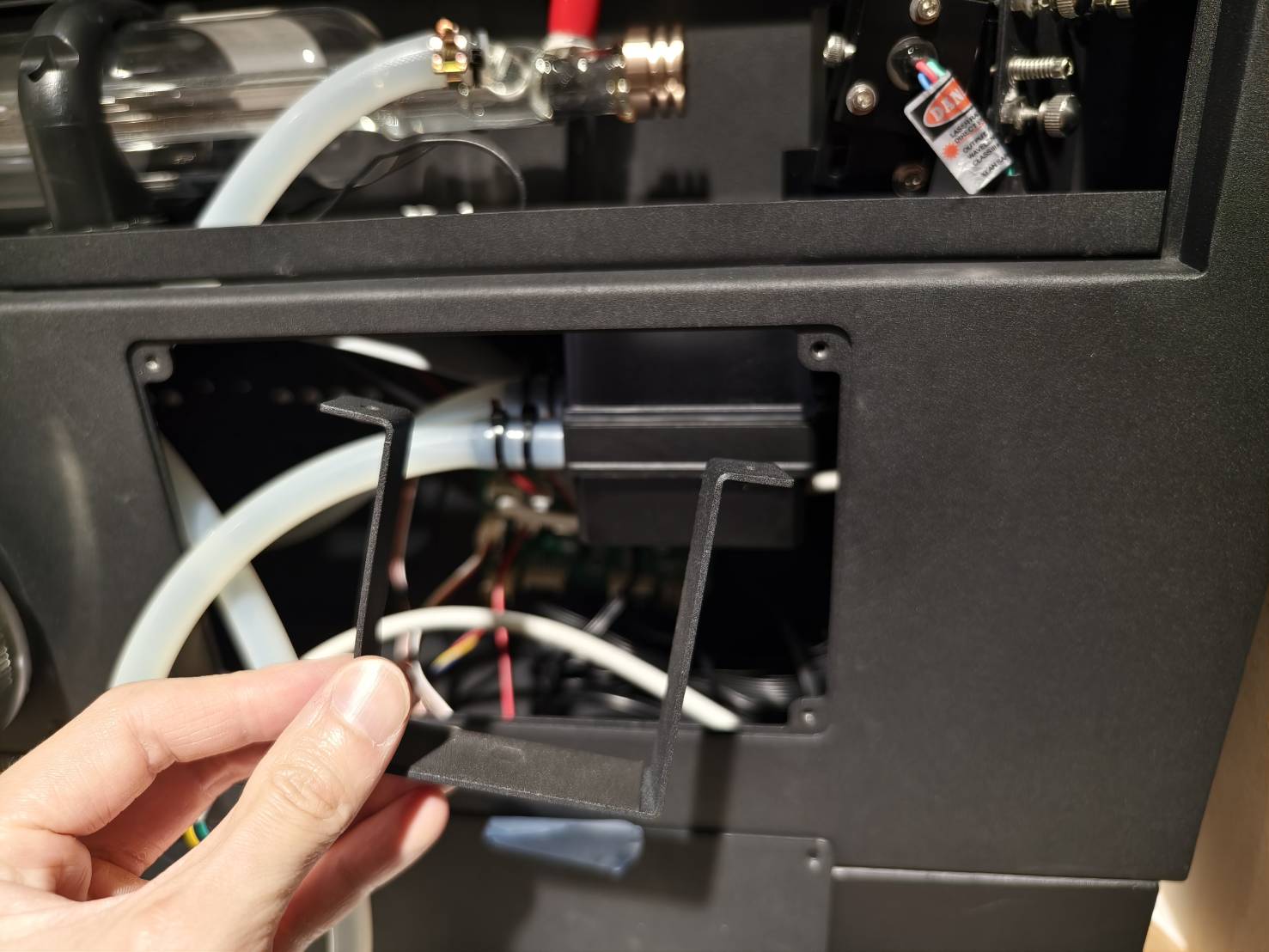

Svitare le due viti e rimuovere la staffa della pompa dell'acqua.
Passaggio 9
- La pompa dell'acqua potrebbe essere aderente alla macchina.
Provare a rimuoverla manualmente.
(Se la pompa dell'acqua viene rimossa insieme alla staffa, è possibile saltare questo passaggio.)

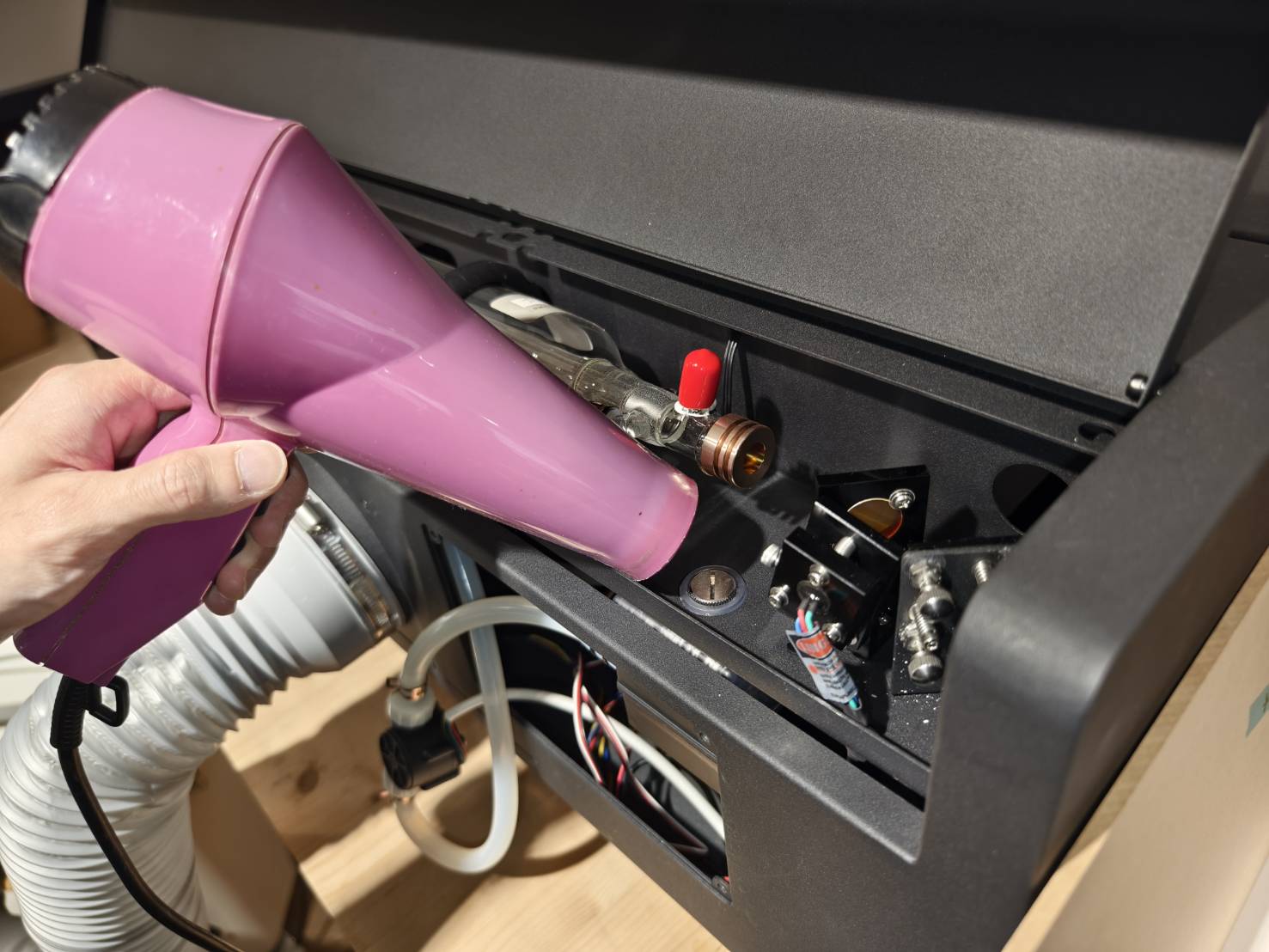

- Se l'adesivo è troppo resistente e la pompa non può essere rimossa, utilizzare un asciugacapelli per riscaldarla leggermente e facilitarne la rimozione.
Passaggio 10
Rimuovere eventuali residui di adesivo dalla macchina.
Passaggio 11

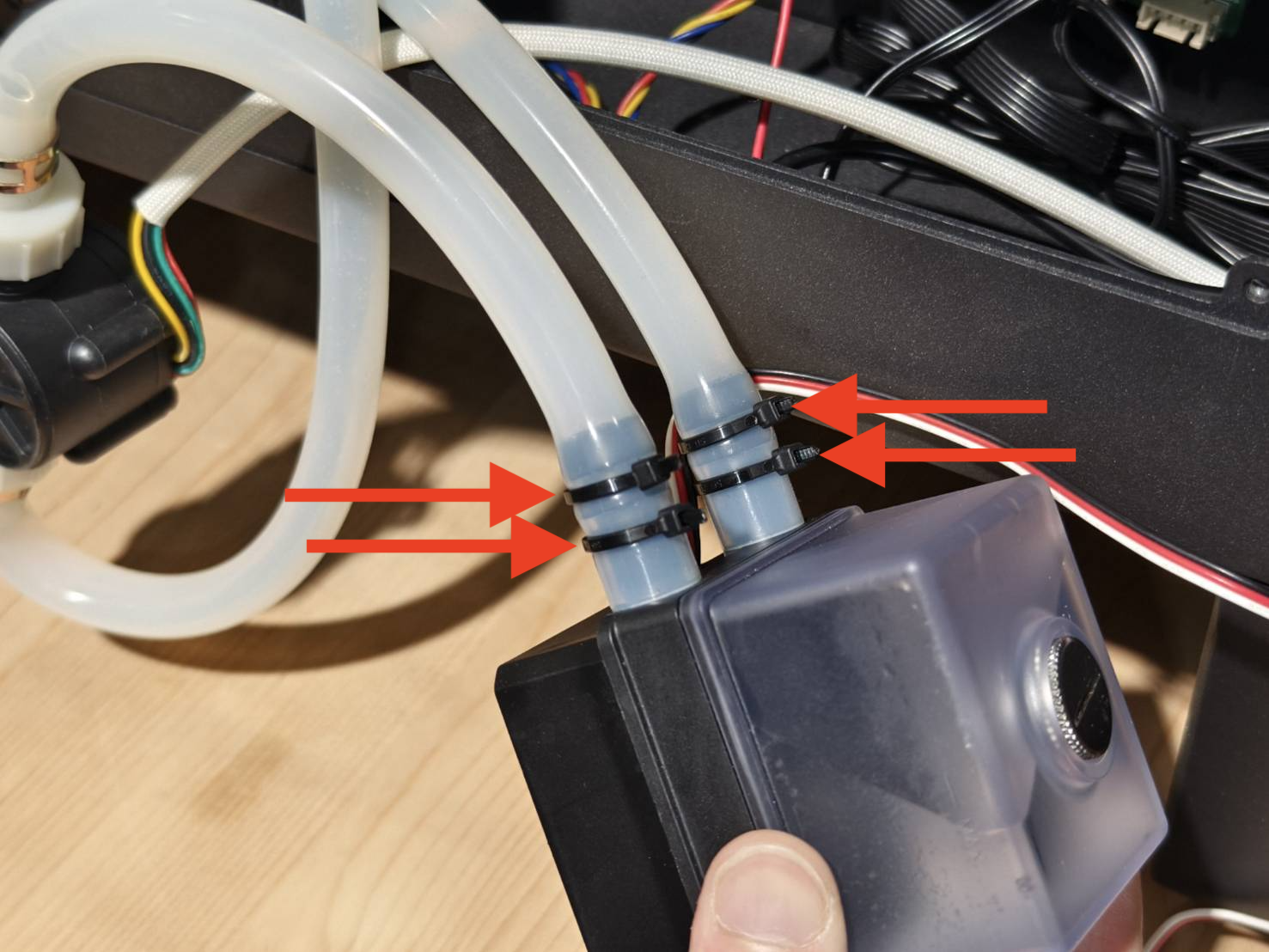

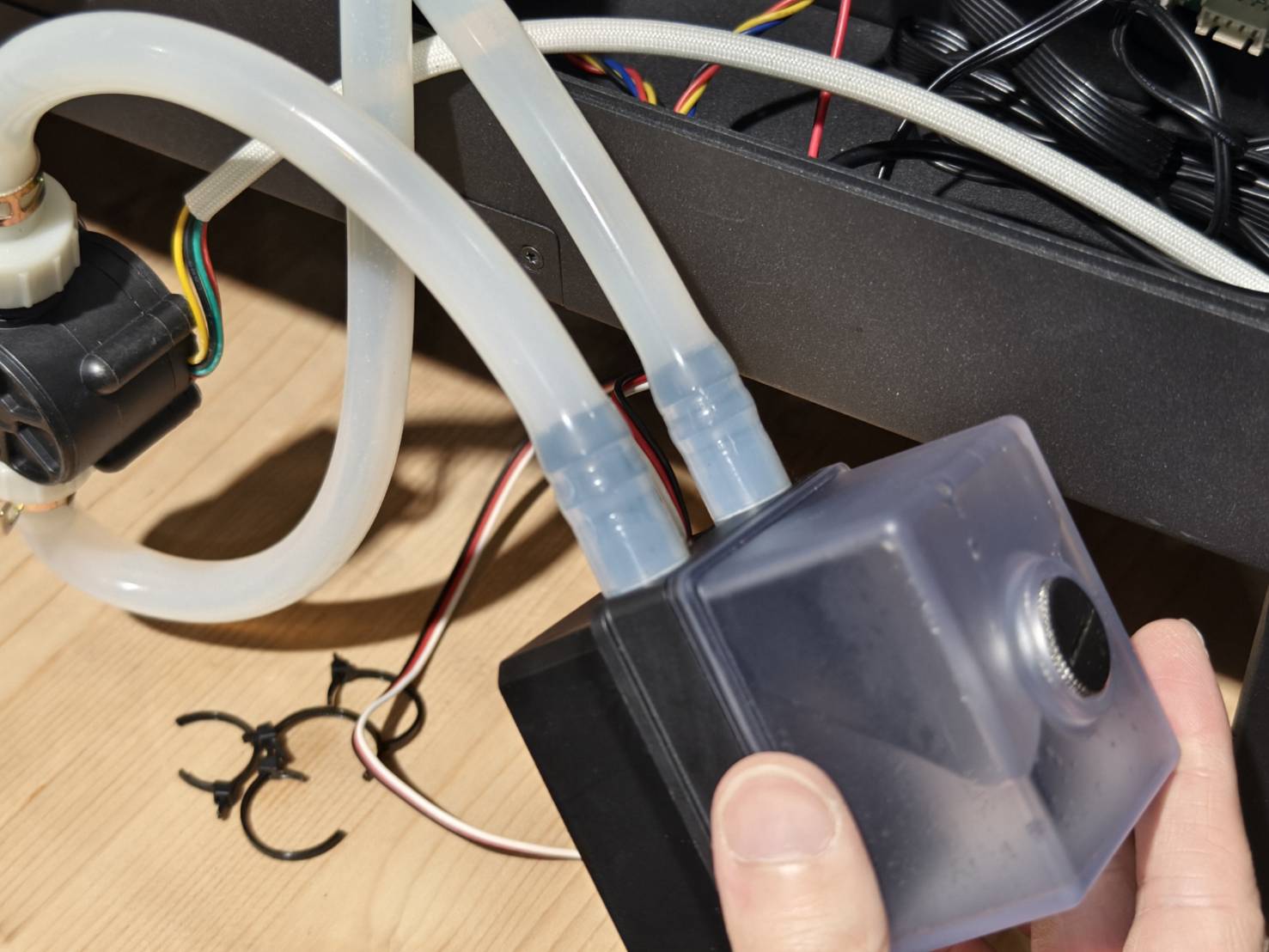

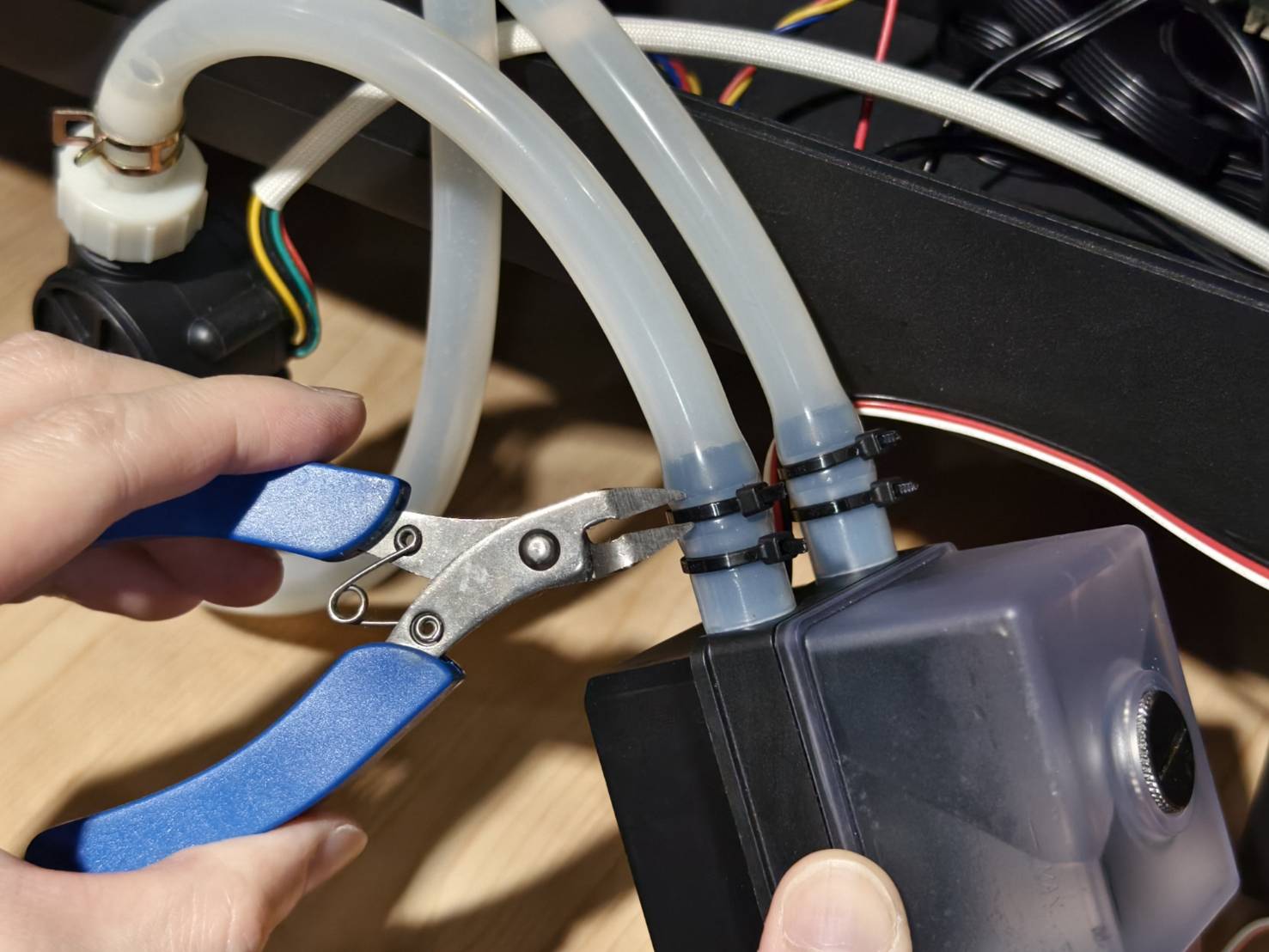

Estrarre la pompa dell'acqua e tagliare le fascette o spostare i collari stringitubo, se presenti.
Fascette

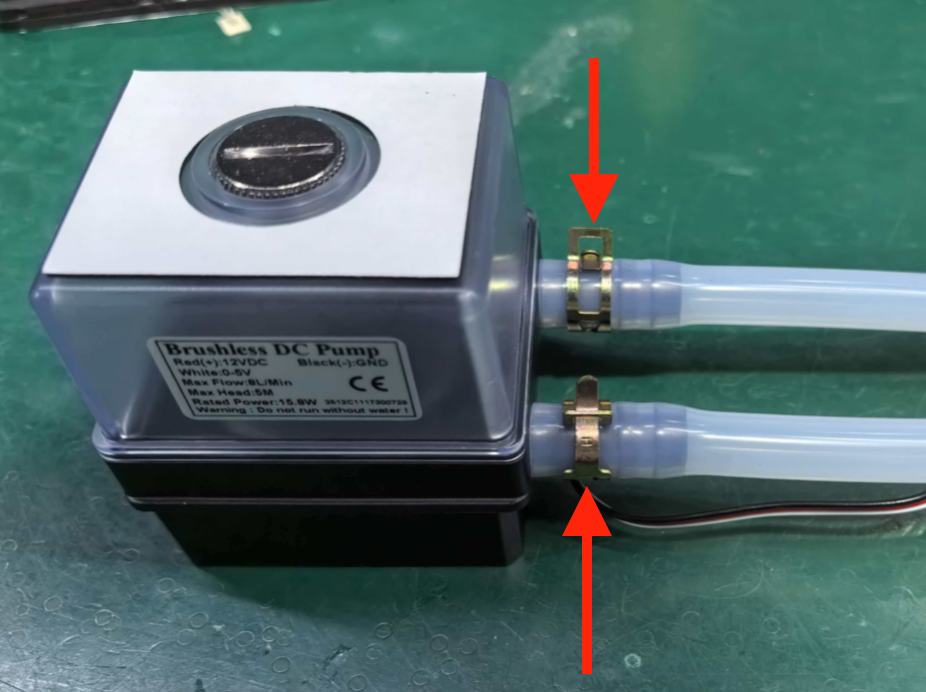

Collari stringitubo
Passaggio 12

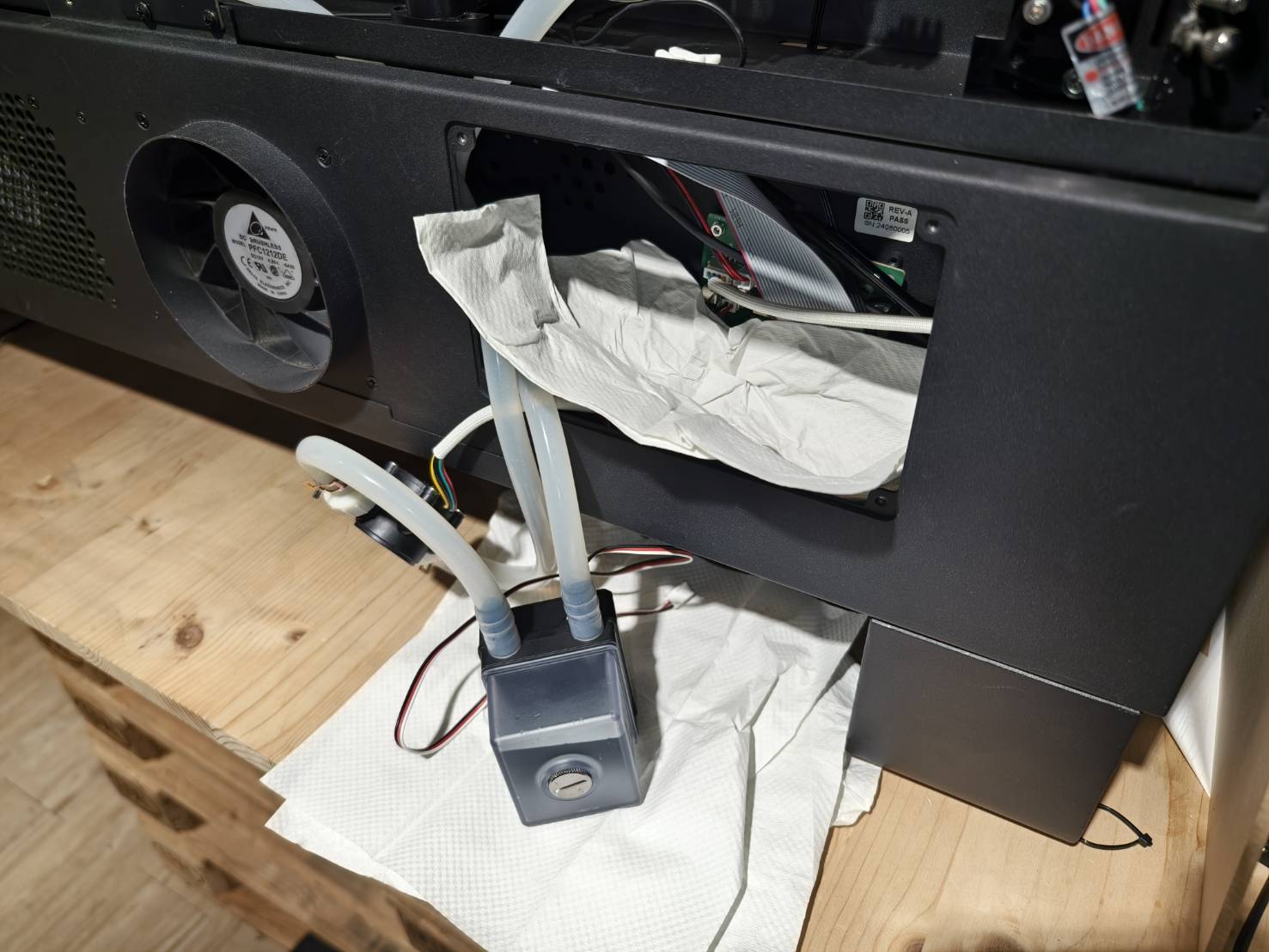

Posizionare alcuni stracci o carta assorbente all'interno della macchina e sul tavolo.
Passaggio 13
Staccare i tubi dell'acqua dalla pompa utilizzando un pezzo di carta e una pinza.
L'uso della carta serve a prevenire la rottura o il danneggiamento dei tubi dell'acqua.
(Eseguire questa operazione in un contenitore, poiché quando si stacca un tubo dell'acqua, l'acqua fuoriesce immediatamente.)
Passaggio 14
Collegare i tubi dell'acqua alla nuova pompa.
Se la macchina è dotata di collari stringitubo, spostarli sull'ingresso e sull'uscita dell'acqua della pompa.
In caso contrario, passare allo Passaggio 14.1.
Passaggio 14.1 (Opzionale)
Se sono disponibili fascette, legare i tubi dell'acqua come mostrato nel video.
In caso contrario, saltare questo passaggio.
Passaggio 15
Installare la nuova pompa dell'acqua insieme alla staffa.
La staffa ha un orientamento specifico. Si prega di consultare il video sottostante.
Passaggio 16
Riposizionare il sensore di flusso nella macchina e collegare il cavo della pompa dell'acqua alla scheda.
Passaggio 17

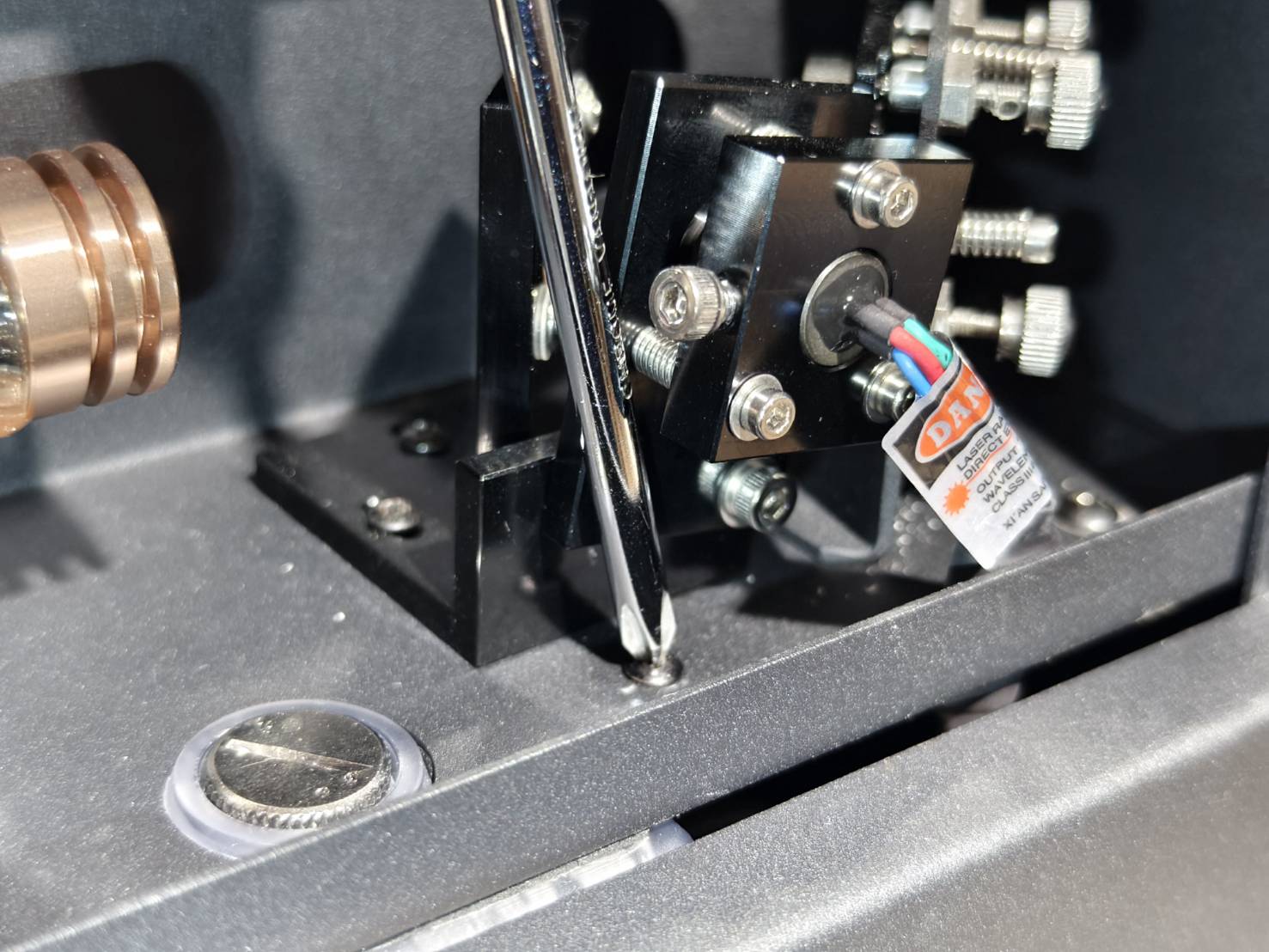

Riavvitare la vite del supporto del puntatore laser rosso.
Passaggio 18
Consultare la guida sottostante per il riempimento dell'acqua.
Sostituzione dell'Acqua di Raffreddamento
Passaggio 19
- Eseguire un test della velocità del flusso per verificare se il valore è normale, ovvero 3L/min o superiore.
(Pannello macchina > Macchina > Impostazioni hardware > Test velocità flusso)
- Se il valore è inferiore a 3L/min, consultare la guida sottostante per la risoluzione dei problemi.
#900 Cooler Off/Guasto del sistema di raffreddamento
Passaggio 20
Poiché il supporto del puntatore laser rosso è stato spostato, verificare se il punto del laser rosso e il segno di bruciatura coincidono.
Questo passaggio verifica se i percorsi del laser rosso e del laser CO2 effettivo corrispondono e sono allineati.
Se non sono allineati, regolare l'emettitore di luce rossa con una chiave a brugola da 2,5 mm.
| ||||||||
|
Passo 21
Chiudere il coperchio posteriore e fissarlo con le viti.
Passo 22
Reinstallare la piastra.
#END
