Beambox II - Sostituzione del sensore di flusso

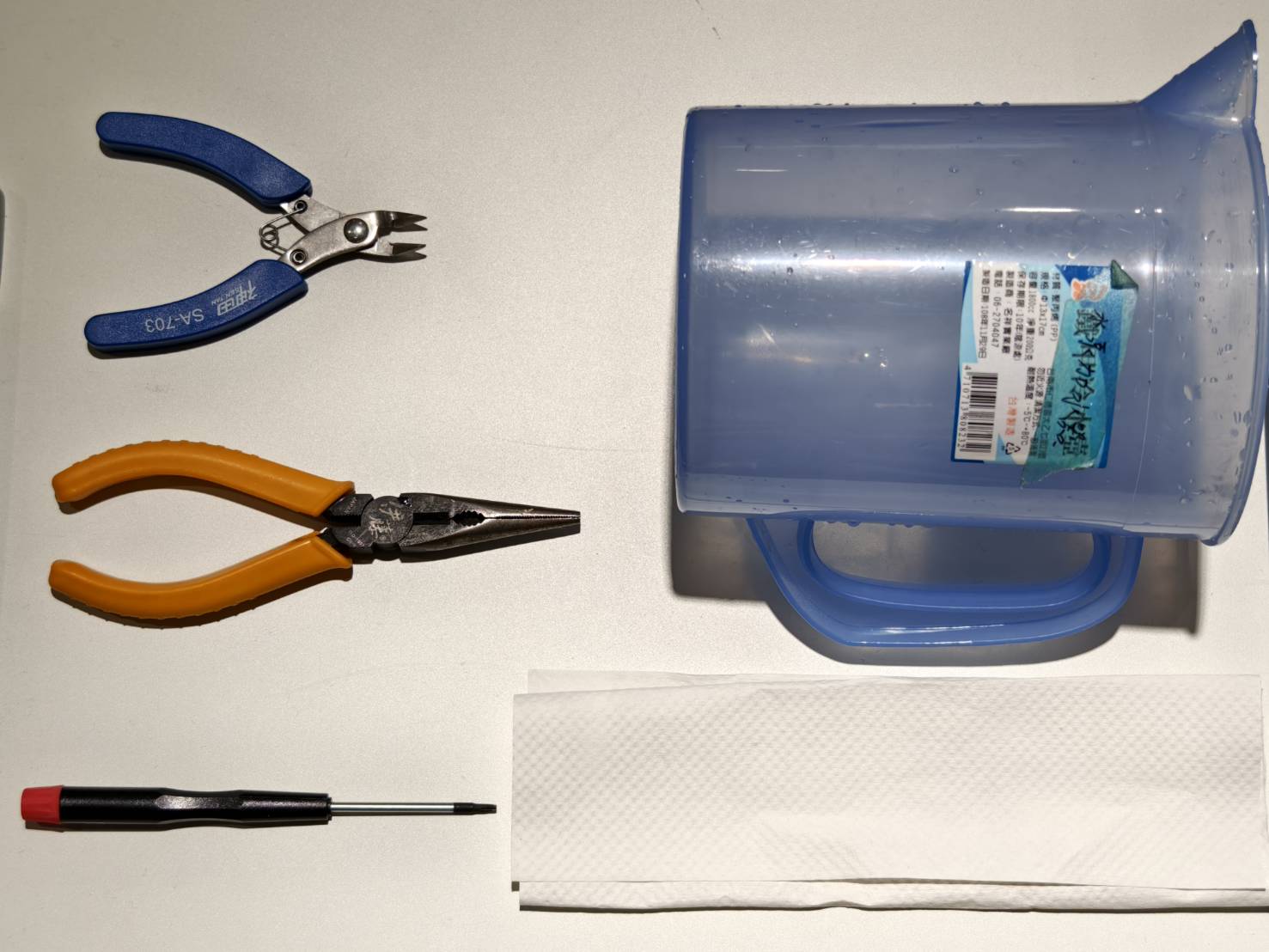

Utensili

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

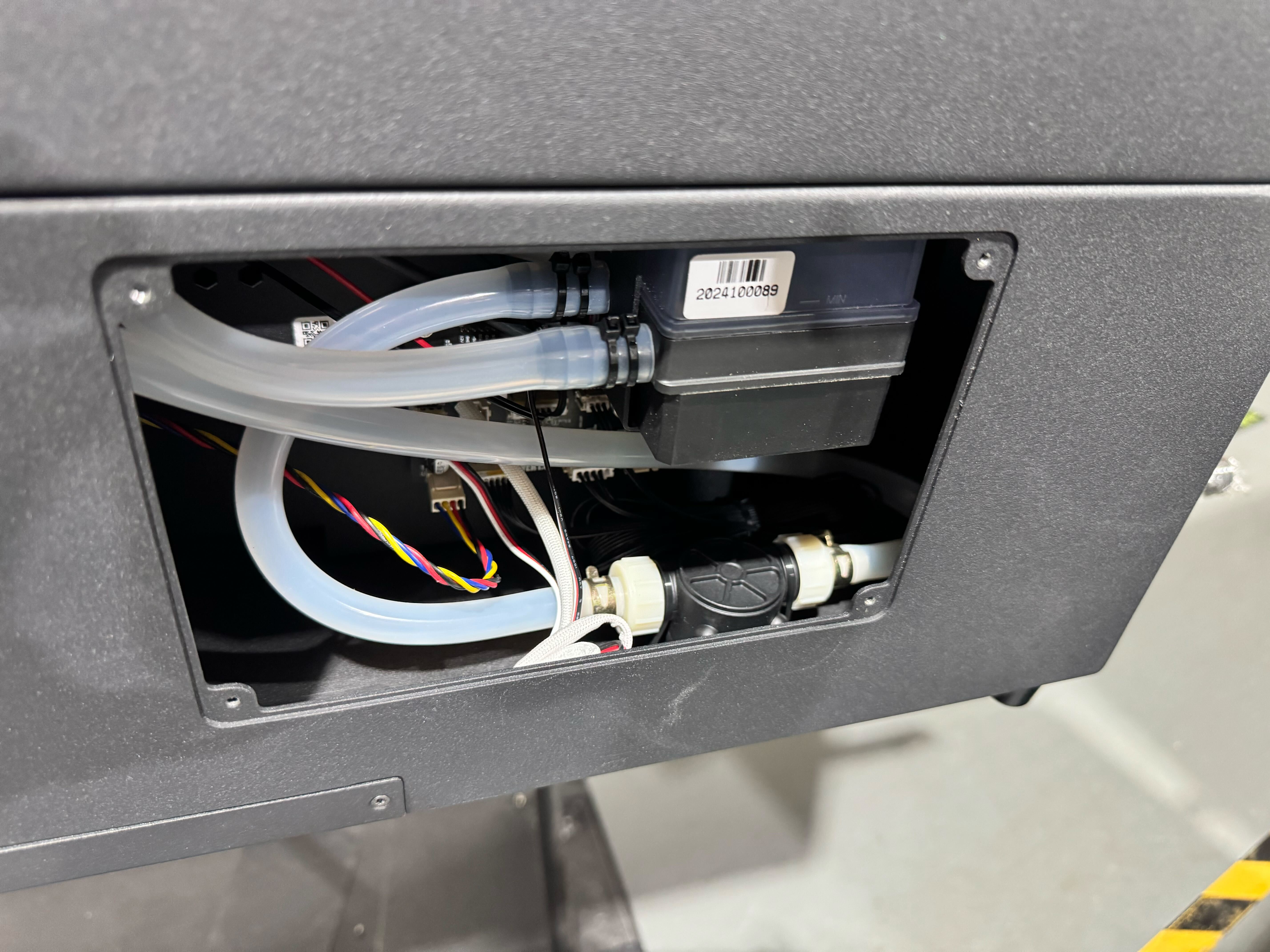

Aprire il coperchio della pompa dell'acqua utilizzando il cacciavite Torx.

Fase 2.1

Questa è una fase facoltativa.
Sollevare la macchina per creare più spazio sopra e sotto, oppure spostarla verso il bordo del tavolo.

Fase 3

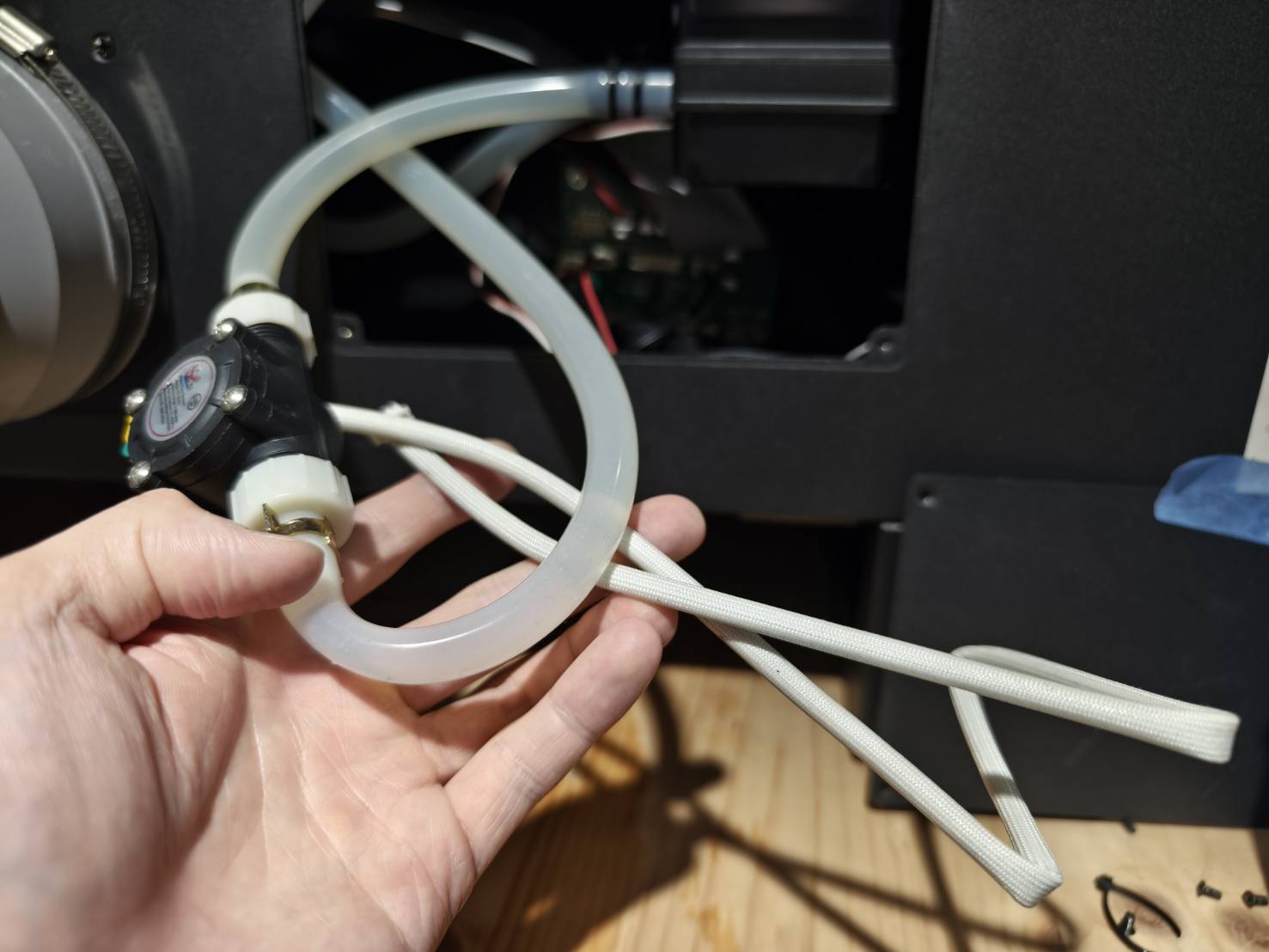

Tagliare le due fascette fermacavi, dopodiché il sensore di flusso potrà essere spostato liberamente.
Se il sensore di flusso non è fissato, saltare questo passaggio.

Passo 4

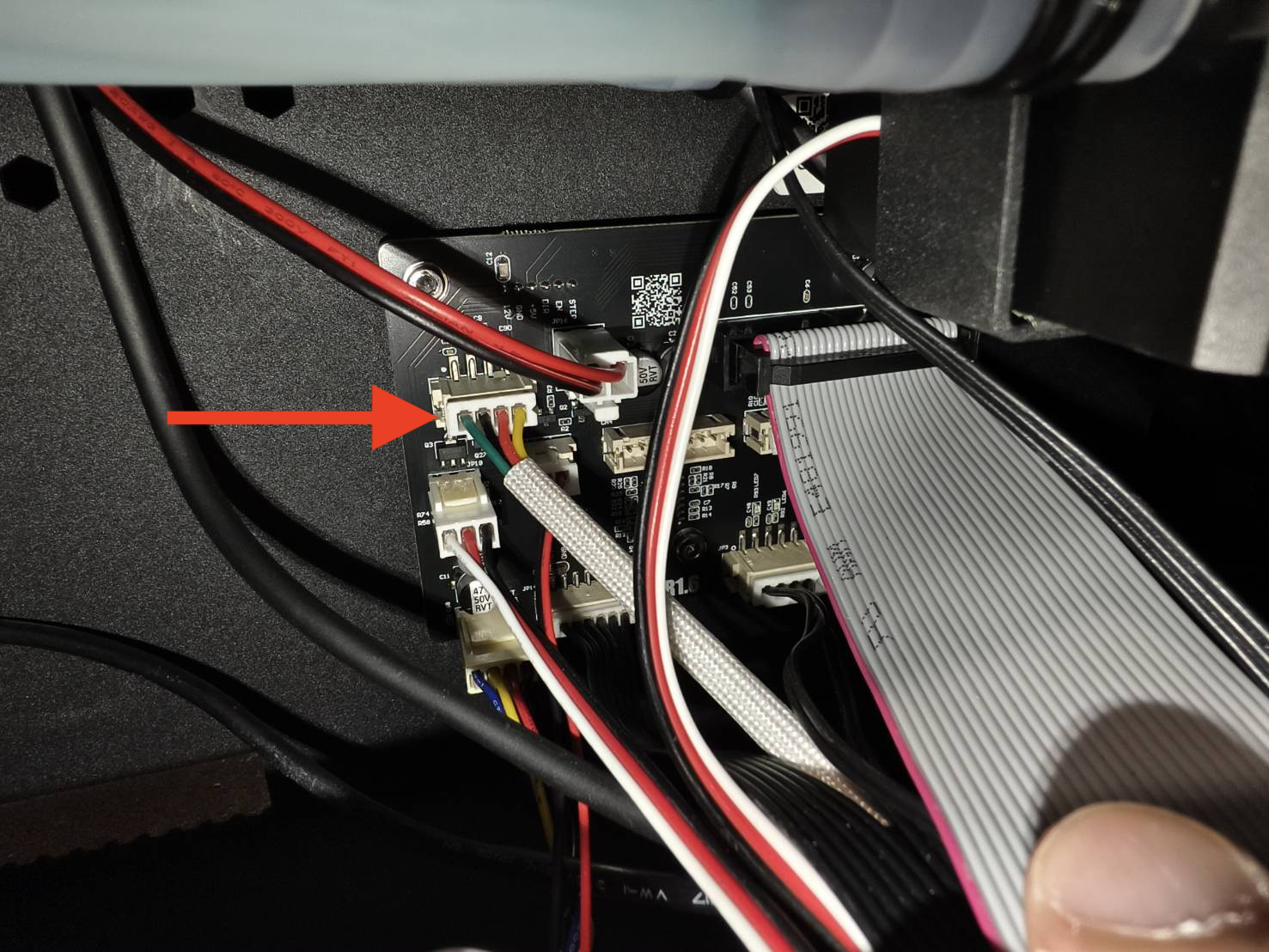

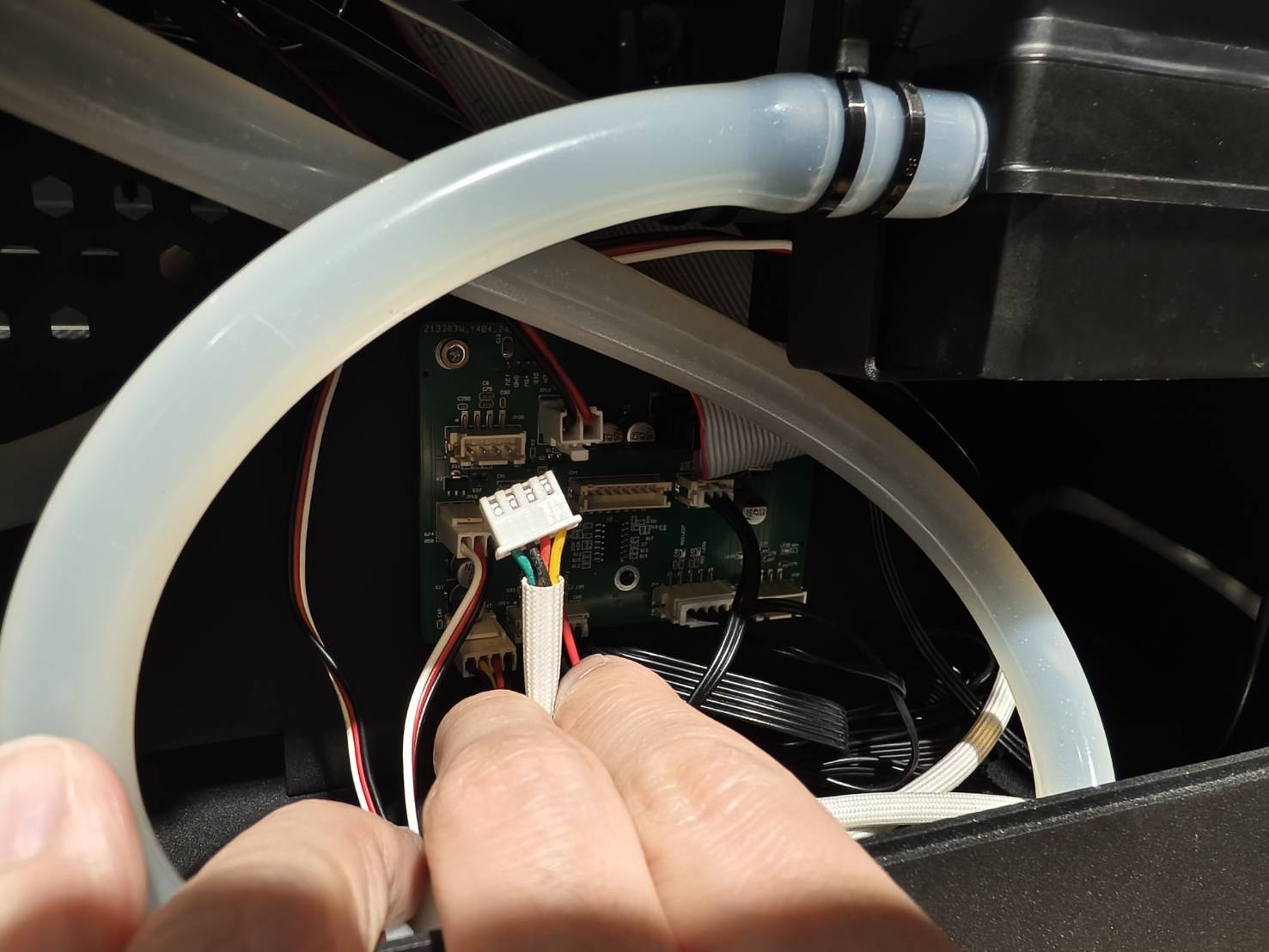

Scollegare il cavo del sensore di flusso.
(Se la scheda differisce dalle immagini sottostanti, fare riferimento al diagramma per la configurazione più recente.)

Passo 5

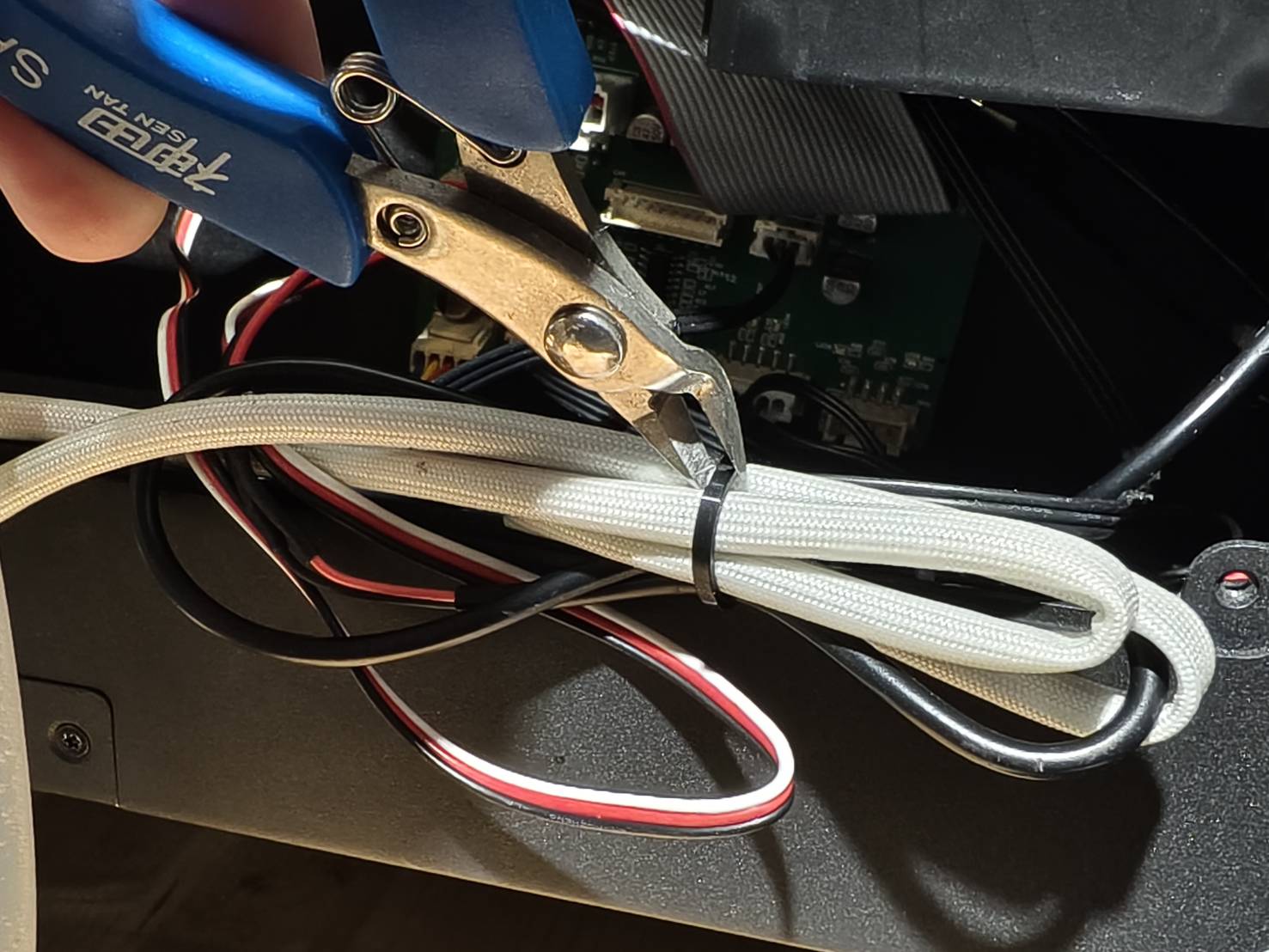

Tagliare la fascetta se il cavo del flussometro è legato ad altri cavi.
In caso contrario, saltare questo passaggio.

Passo 6

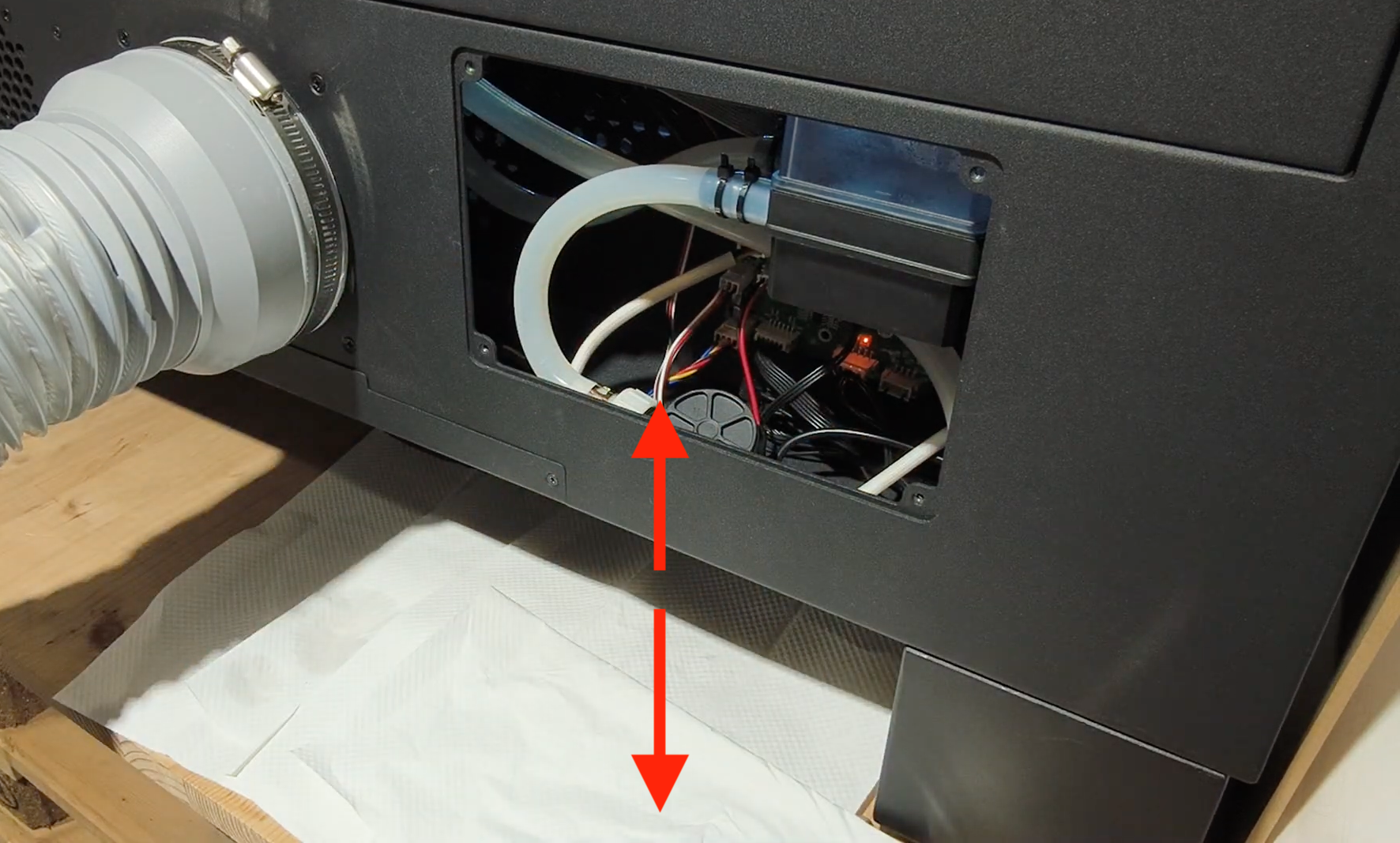

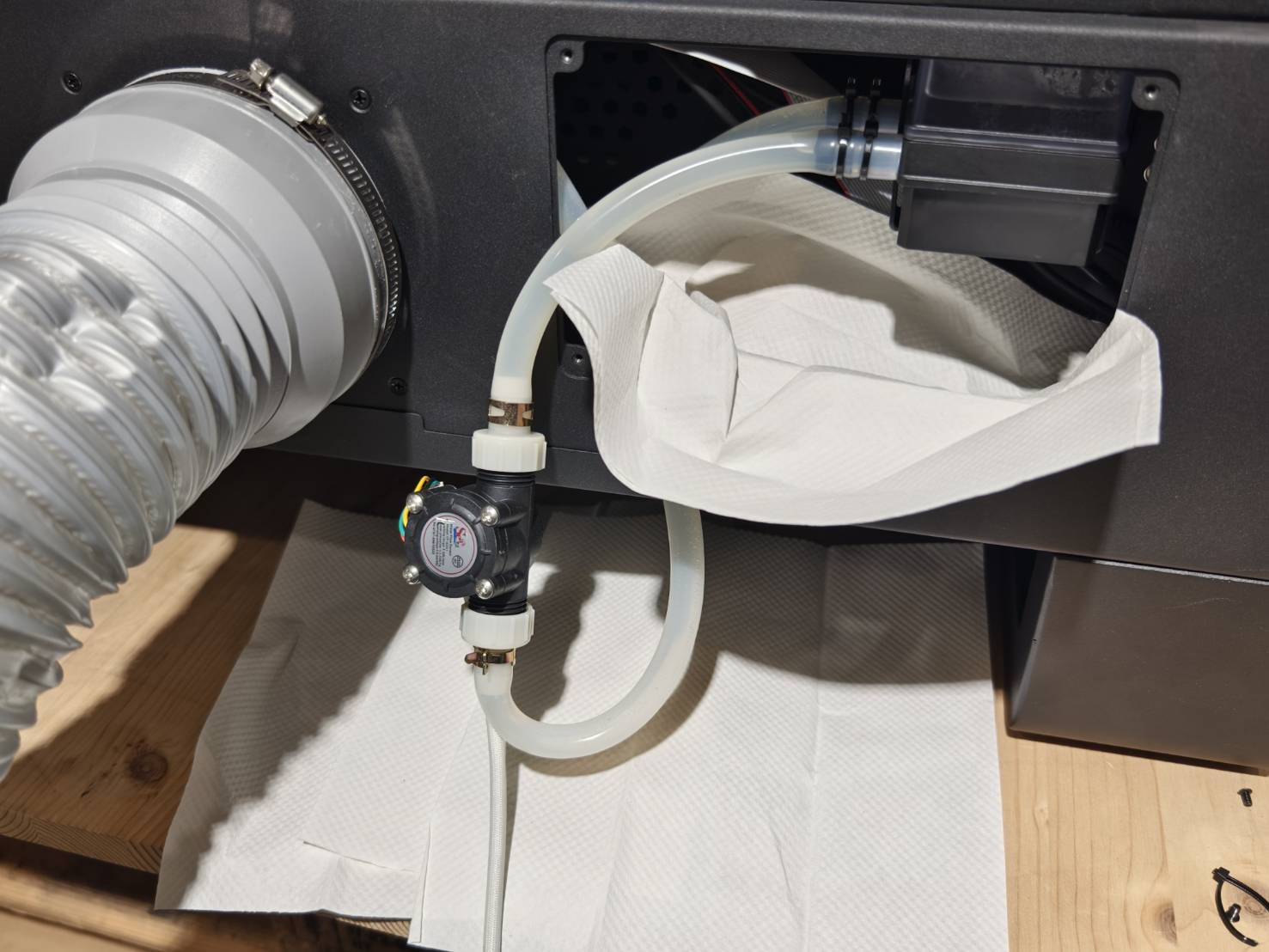

Posizionare uno straccio o dei tovaglioli di carta sotto il sensore di flusso e anche sul tavolo.

Passo 7

Posizionare il contenitore dell'acqua sotto il sensore di flusso.

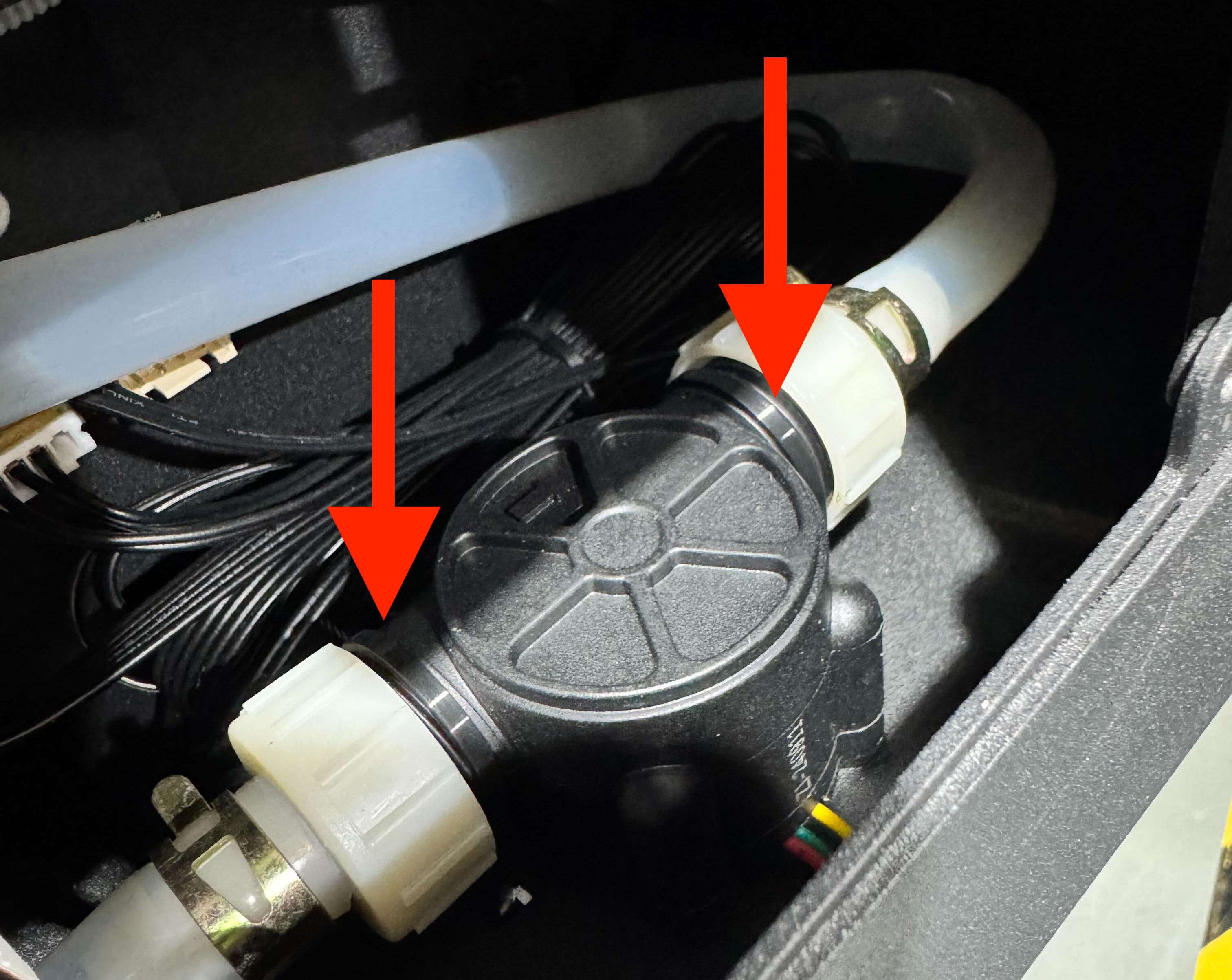

Spostare le clip metalliche lateralmente per scollegare entrambi i tubi dell'acqua dal sensore di flusso.
(Si noti che l'acqua fuoriesce quando si scollega il tubo. Assicurarsi di eseguire questa operazione all'interno del contenitore dell'acqua.)

Passo 8

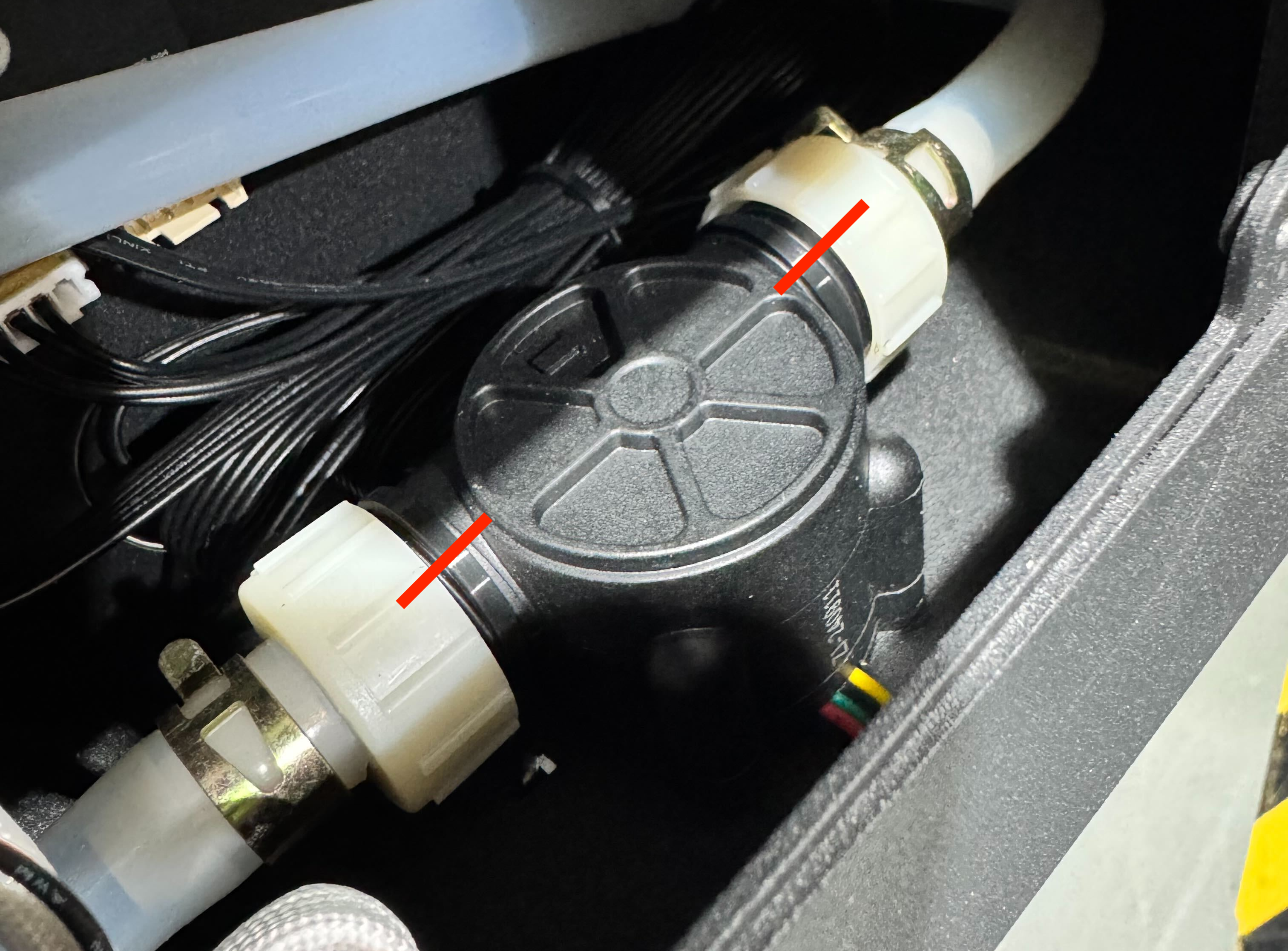

• Rimuovere entrambi i raccordi dal sensore di flusso.

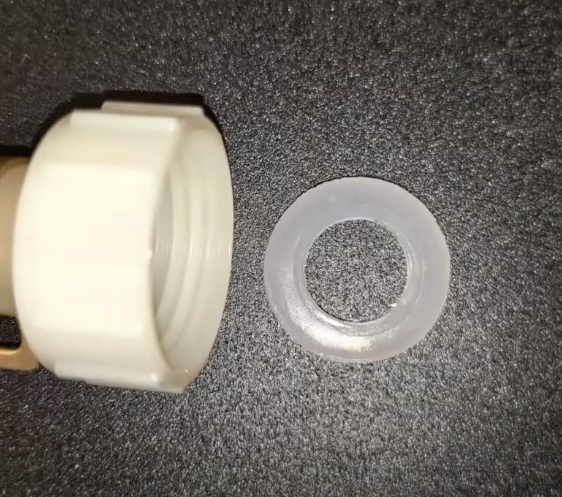

• All'interno del raccordo è presente una guarnizione in gomma. Assicurarsi che non vada persa durante la rimozione dei raccordi.


Passo 9

Installare i raccordi sul nuovo sensore di flusso. Assicurarsi che le guarnizioni in gomma siano all'interno.

Passo 10

Collegare il cavo del nuovo sensore di flusso e posizionarlo all'interno della macchina.

Passo 11 (Passaggio Facoltativo)

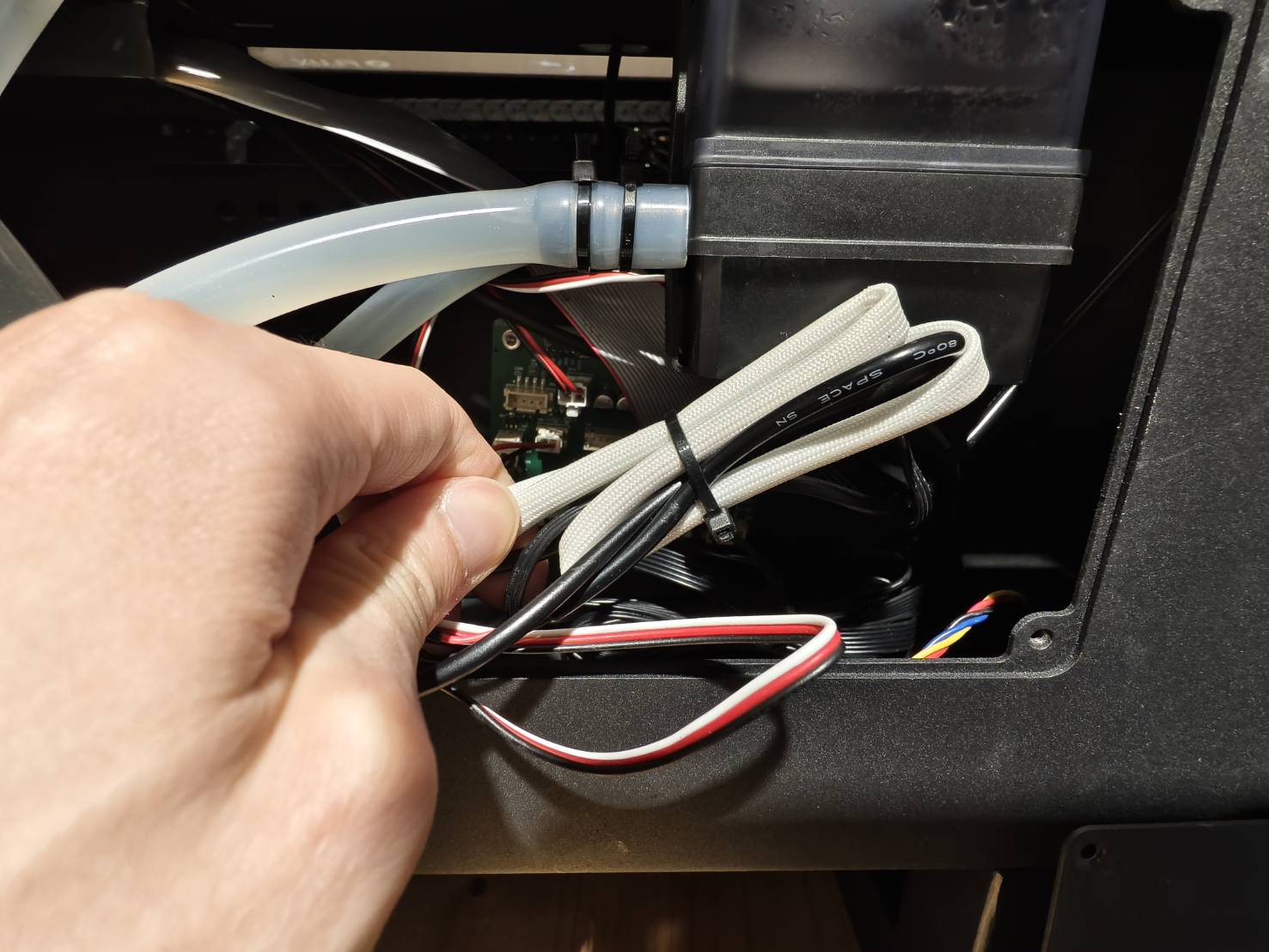

Se si dispone di fascette, è possibile legare i cavi per renderli ordinati.
Se le fascette non sono disponibili, è possibile saltare questo passaggio.

Passo 12

Consultare la guida sottostante per il riempimento dell'acqua.
Sostituzione dell'Acqua di Raffreddamento

Passo 13

• Eseguire un test della velocità del flusso per verificare se il valore è normale, ovvero 3L/min o superiore.
  (Pannello macchina > Macchina > Impostazioni hardware > Test velocità flusso)




• Se il valore è inferiore a 3L/min, consultare la guida seguente per la risoluzione del problema.
  #900 Raffreddamento spento/Guasto del sistema di raffreddamento

Passo 14 (Passaggio Facoltativo)

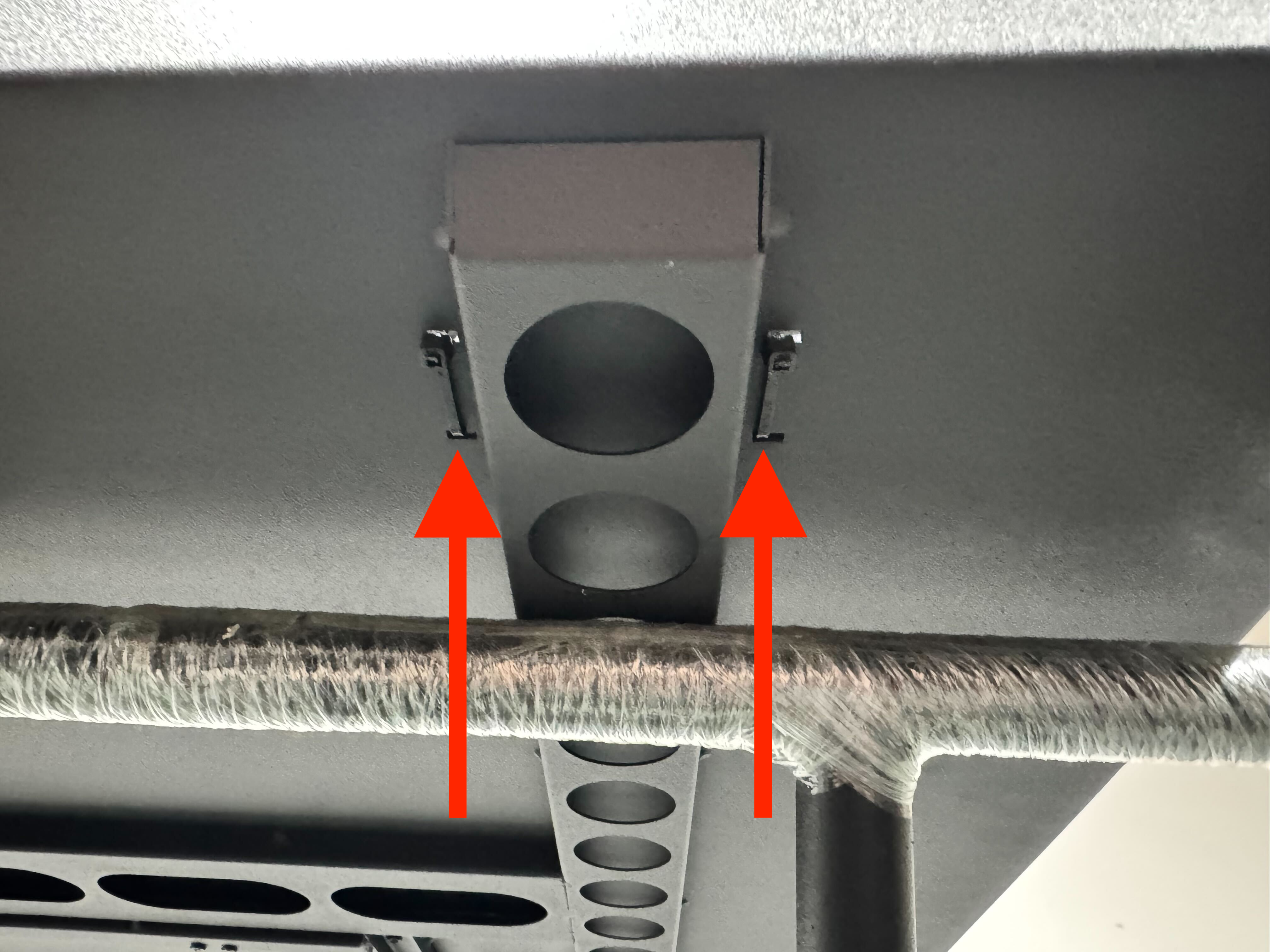

Se si dispone di fascette per cavi, è possibile fissare il sensore di flusso.
Le fascette passeranno attraverso la parte inferiore della macchina.
Se le fascette non sono disponibili, è possibile saltare questo passaggio.

Passo 15

Reinstallare la piastra.
