Beambox II - Sostituzione del tubo laser

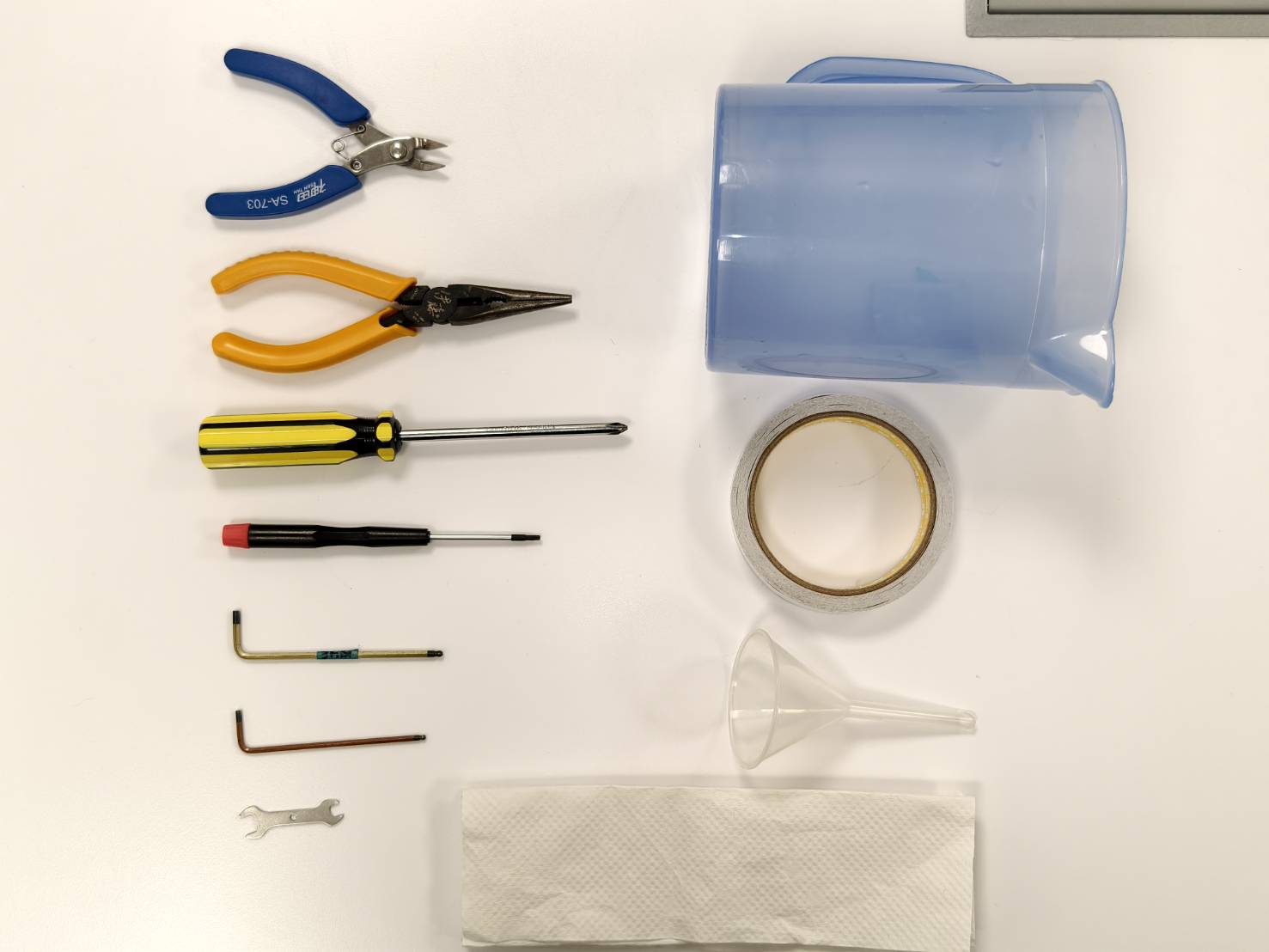

Strumenti

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

Utilizzare un cacciavite per svitare le viti sul retro della macchina, quindi aprire il pannello posteriore.

Fase 3

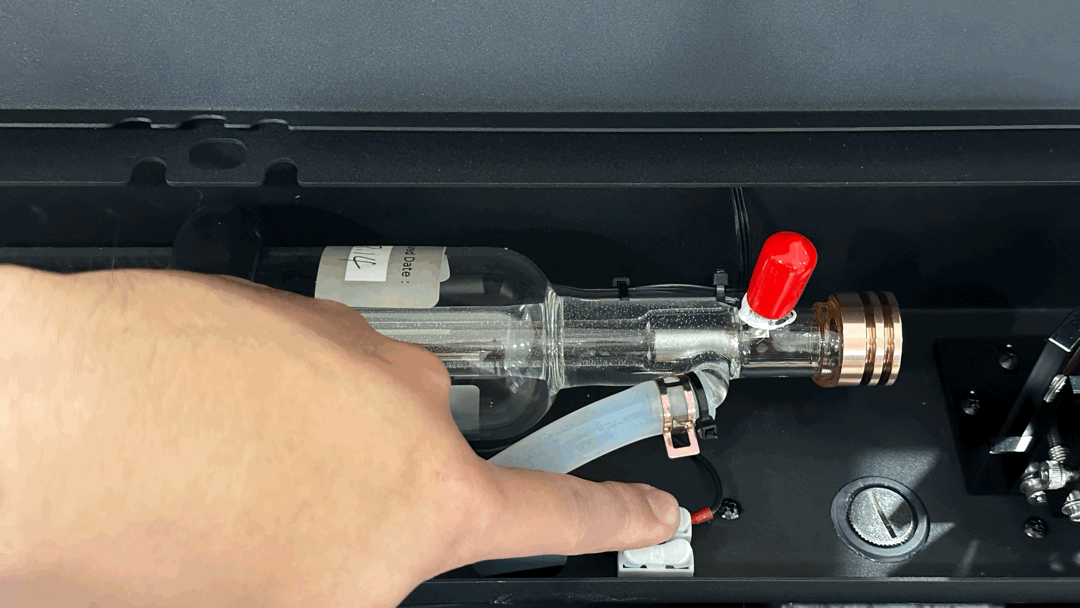

Scollegare il cavo di messa a terra del tubo laser.

Fase 4

• Scollegare i cavi del tubo laser e dell'alimentatore laser.

Fase 5

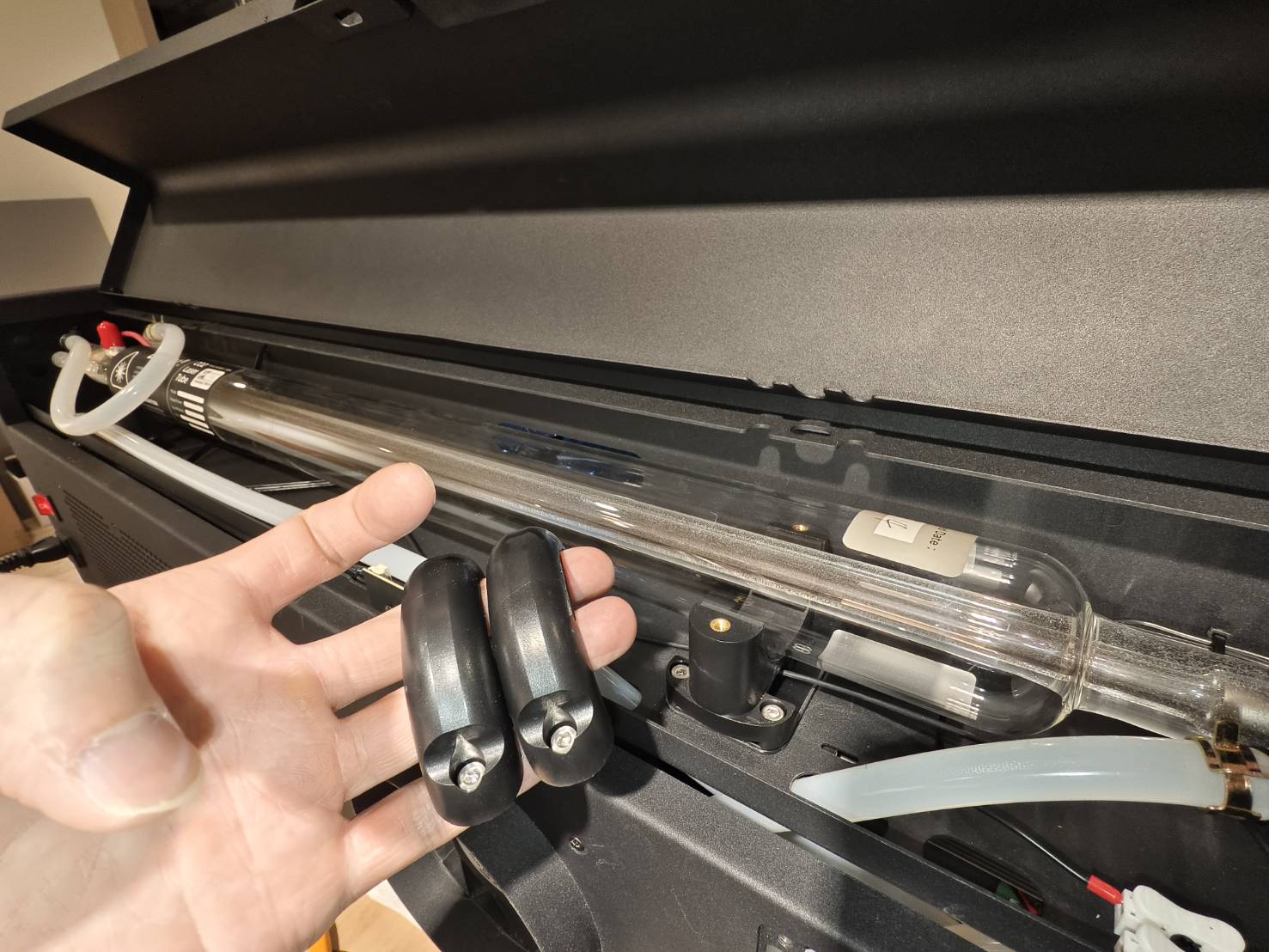

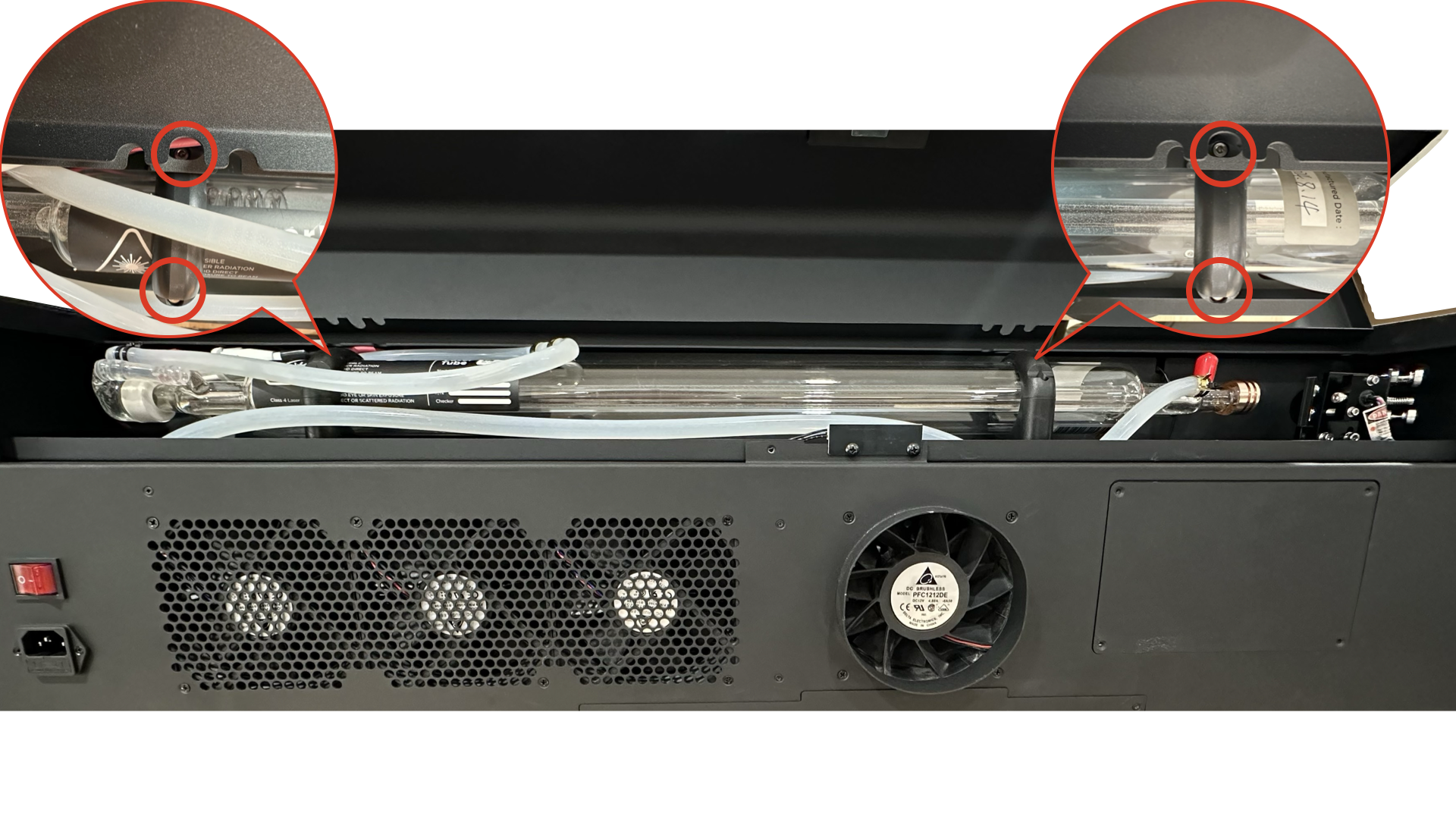

Rimuovere i supporti del tubo laser. (4 viti esagonali da 3mm)

Fase 6

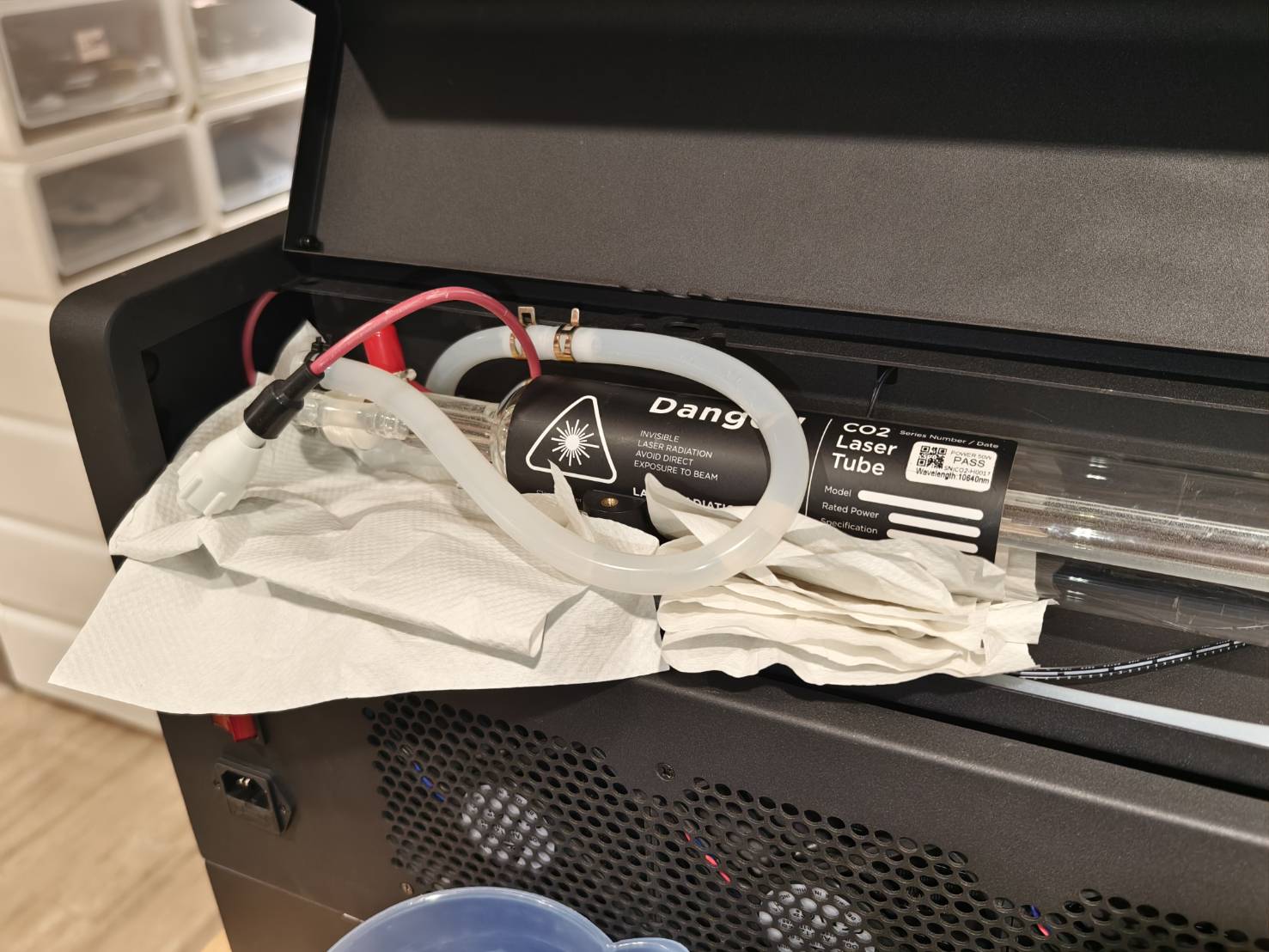

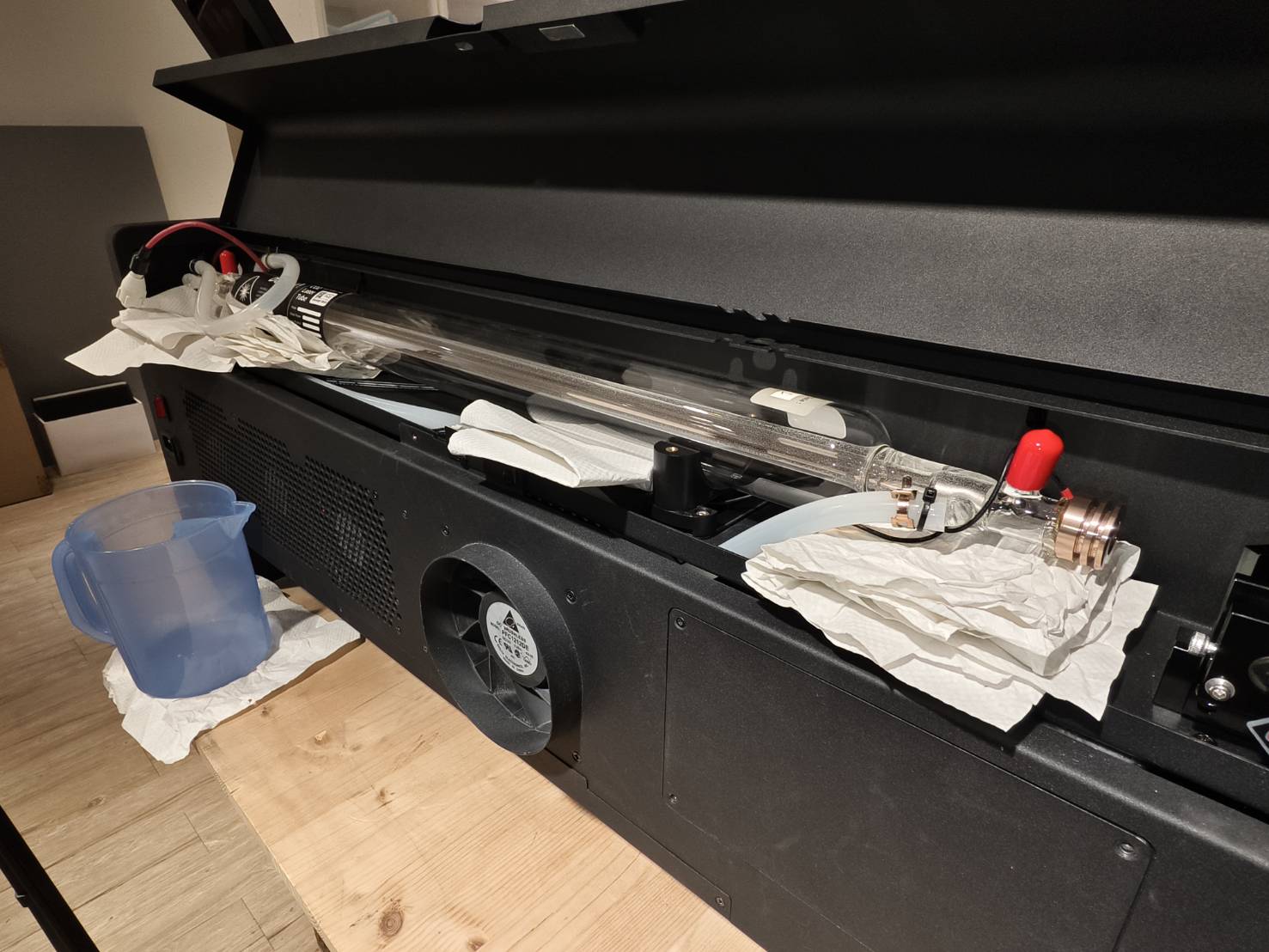

Posizionare panni o carta assorbente su entrambi i lati del tubo laser vicino ai tubi dell'acqua e sul piano di lavoro.

Fase 7

Scollegare i tubi dell'acqua connessi al lato sinistro del tubo laser.
L'acqua fuoriuscirà dopo lo scollegamento, quindi preparare un contenitore per raccoglierla.

Fase 8

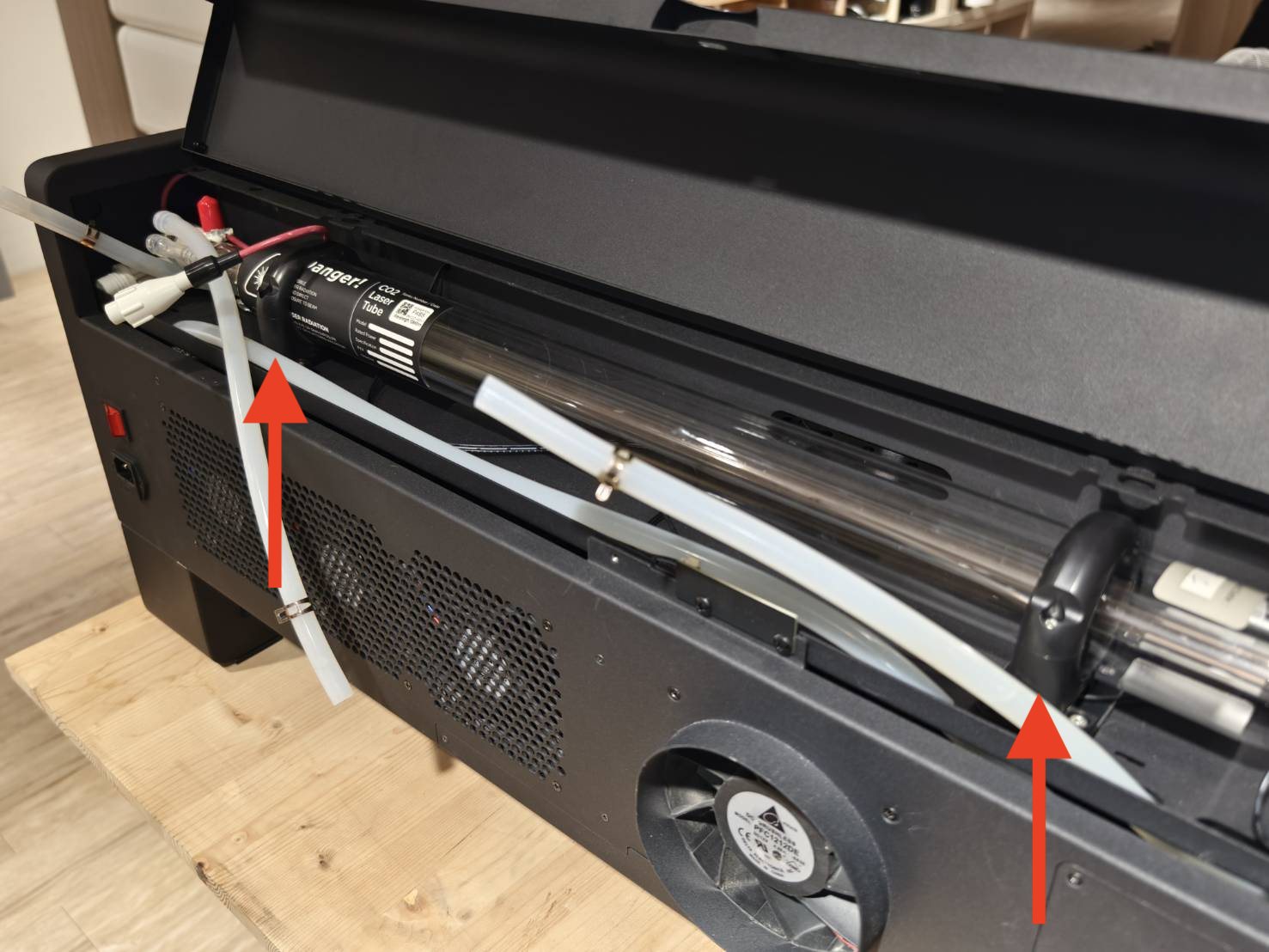

Svuotare l'acqua all'interno del tubo laser e rimuovere il tubo laser dalla macchina.

• Rimuovere la fascetta stringitubo e tagliare la fascetta sul tubo dell'acqua dall'altro lato del tubo.
• Sollevare il tubo e staccare delicatamente il tubo dell'acqua. L'acqua verrà drenata dall'altro lato del tubo.
• Assicurarsi che il tubo dell'acqua sul lato sinistro sia posizionato nel contenitore.

Passo 9

Rimuovere il tubo dell'acqua dal vecchio tubo laser.

Passo 10

Collegare il tubo dell'acqua al nuovo tubo laser.

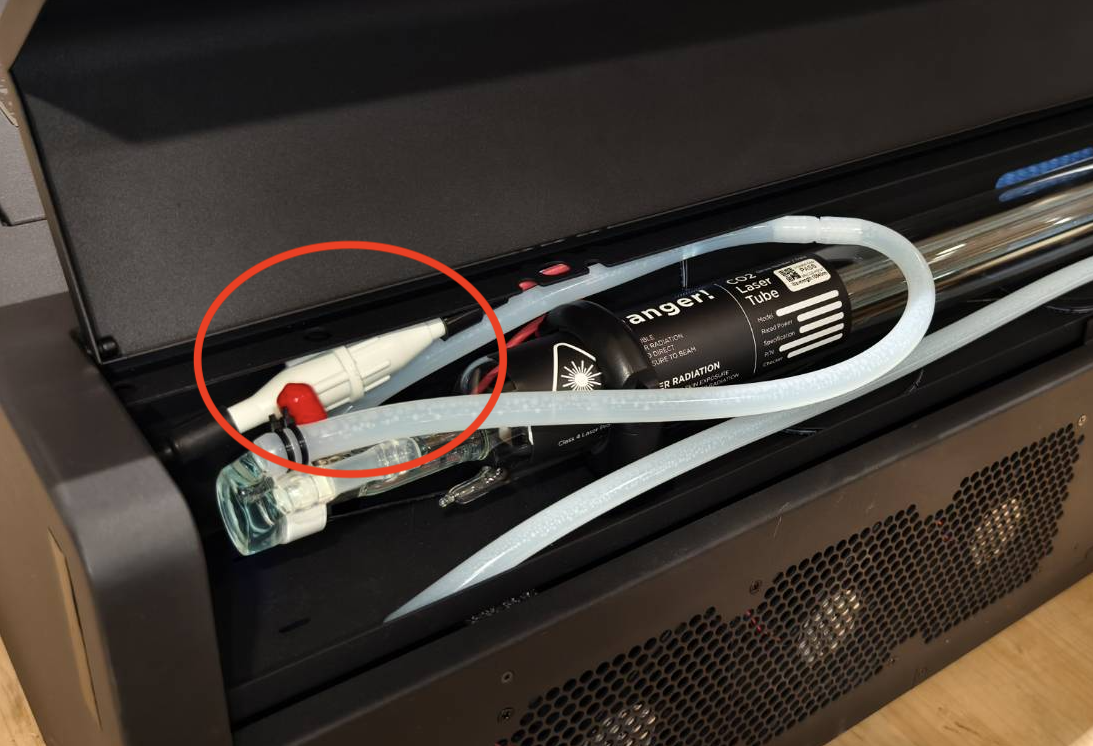

Assicurarsi di collegarlo al lato corretto con il connettore bianco.
Si prega di consultare il video qui sotto.

Passo 11

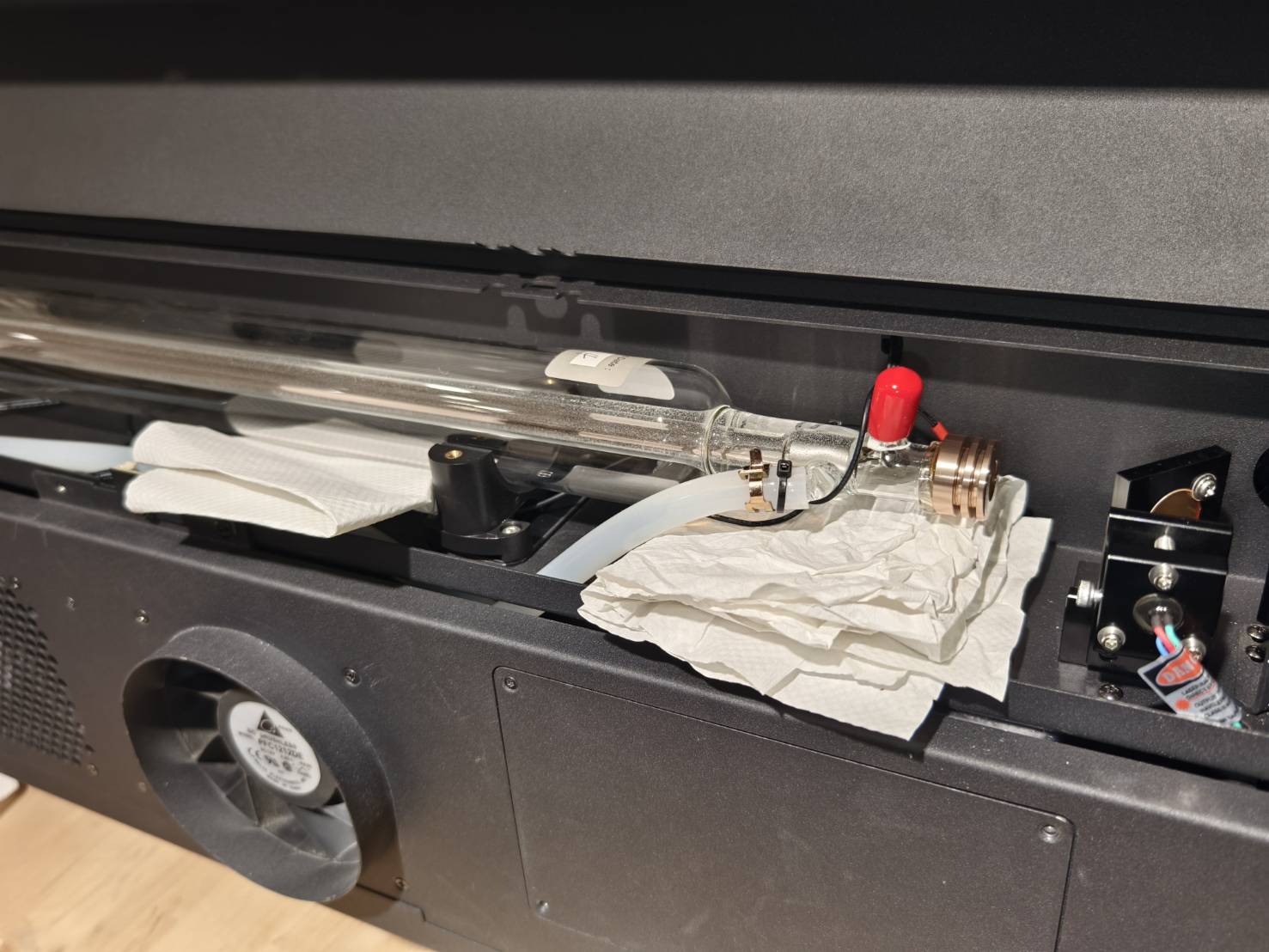

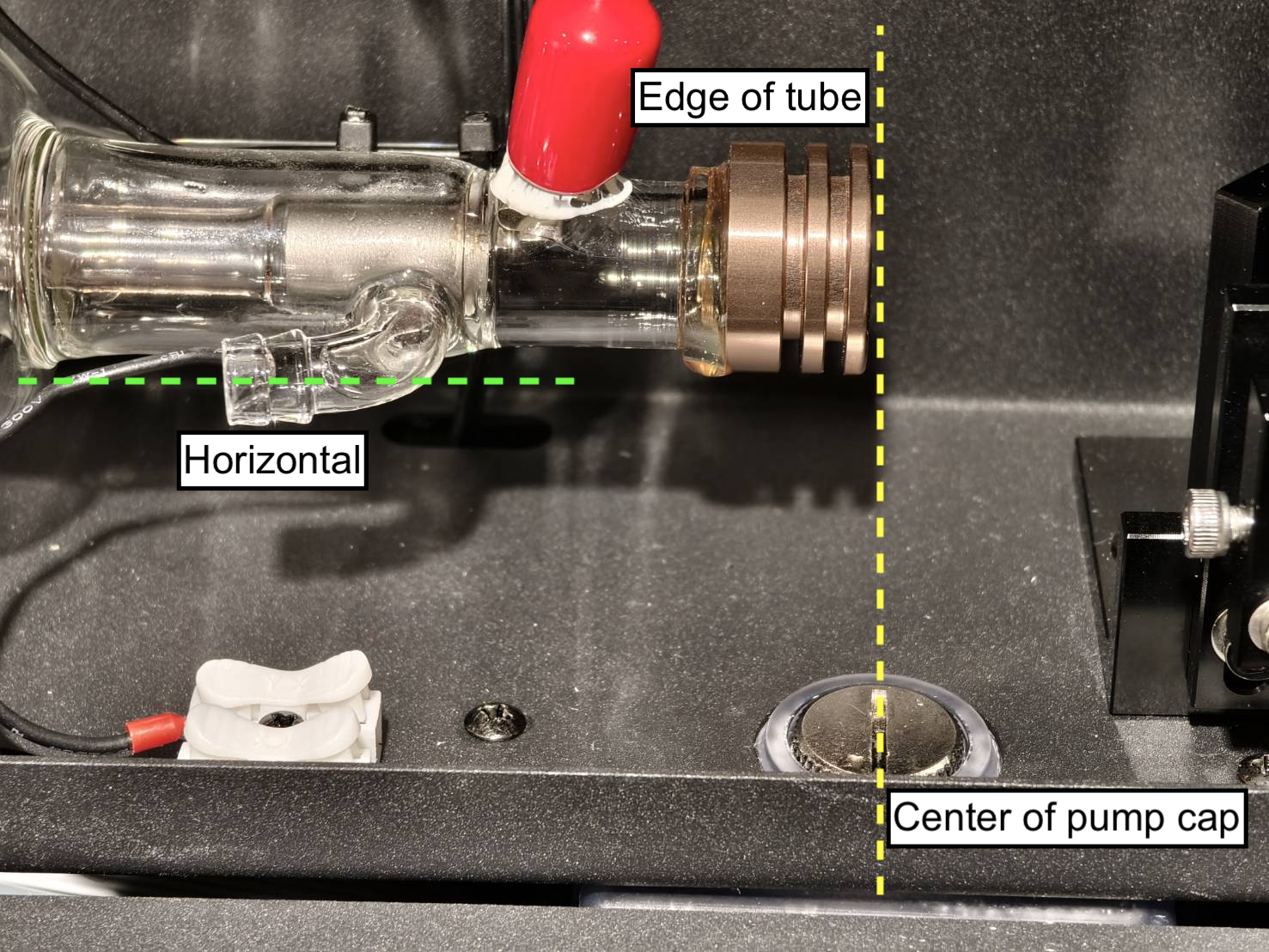

Posizionare il nuovo tubo laser.

• Il connettore bianco sarà sul lato sinistro.
• La posizione consigliata del tubo è tale che il bordo destro del tubo si trovi al centro del tappo della pompa dell'acqua.
• Assicurarsi che l'ingresso dell'acqua del tubo sia in posizione orizzontale.

Passo 12

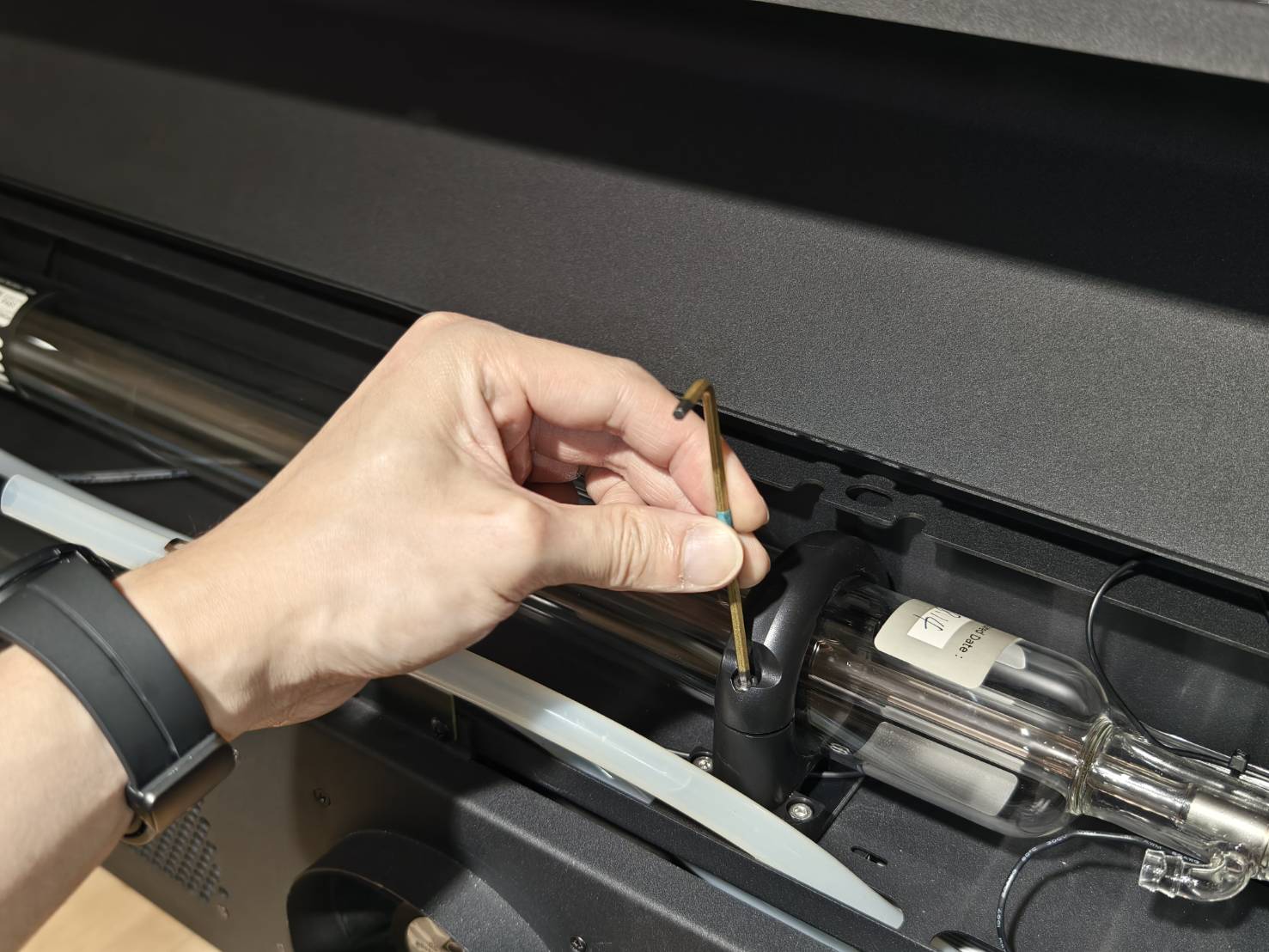

Reinstallare i supporti del tubo laser.

Passo 13

Sul lato destro del tubo (lato a bassa pressione), collegare il tubo dell'acqua al tubo.

Passo 14

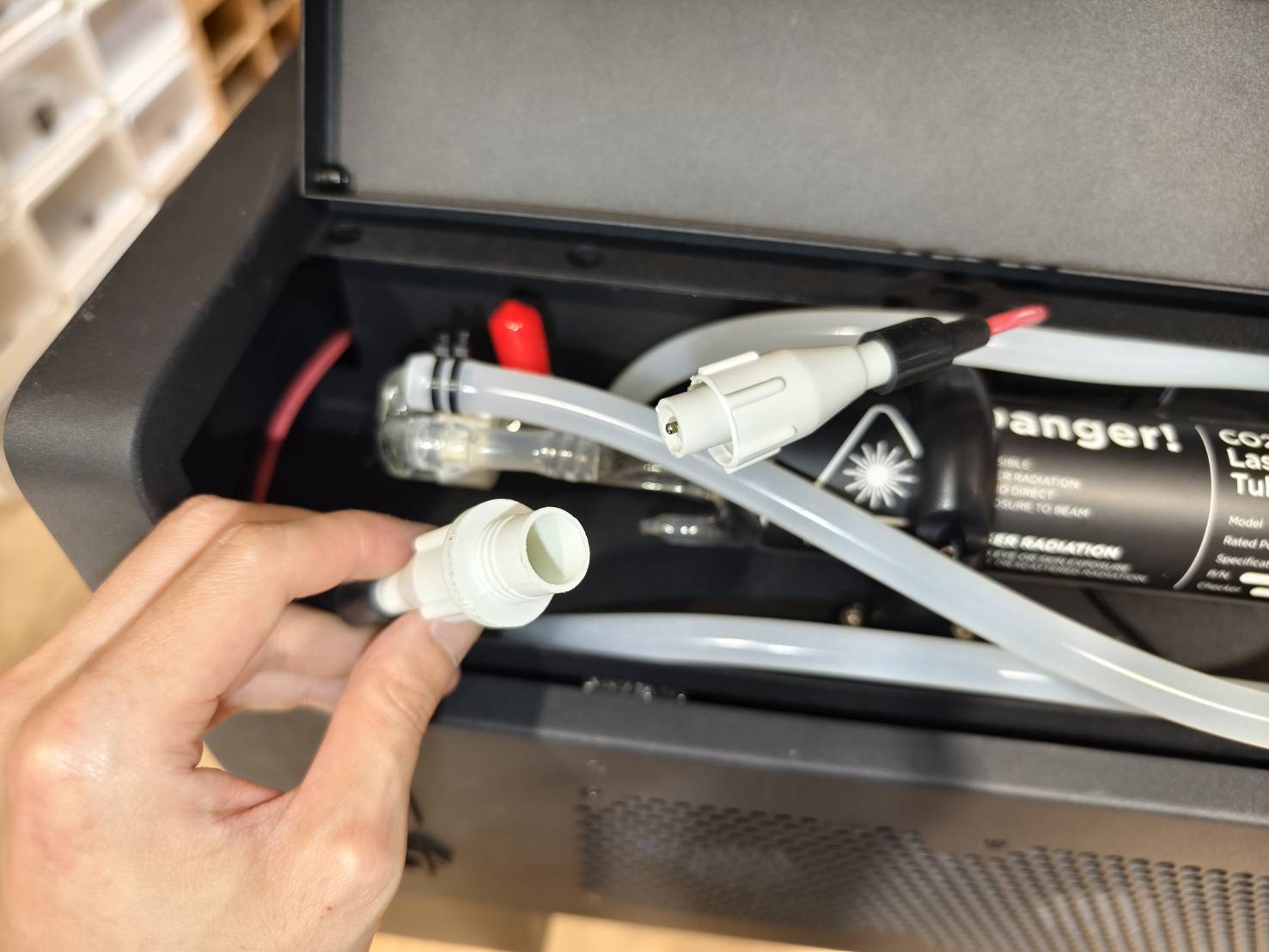

Sul lato sinistro del tubo (lato ad alta pressione), collegare insieme i tubi dell'acqua.

Passaggio 15

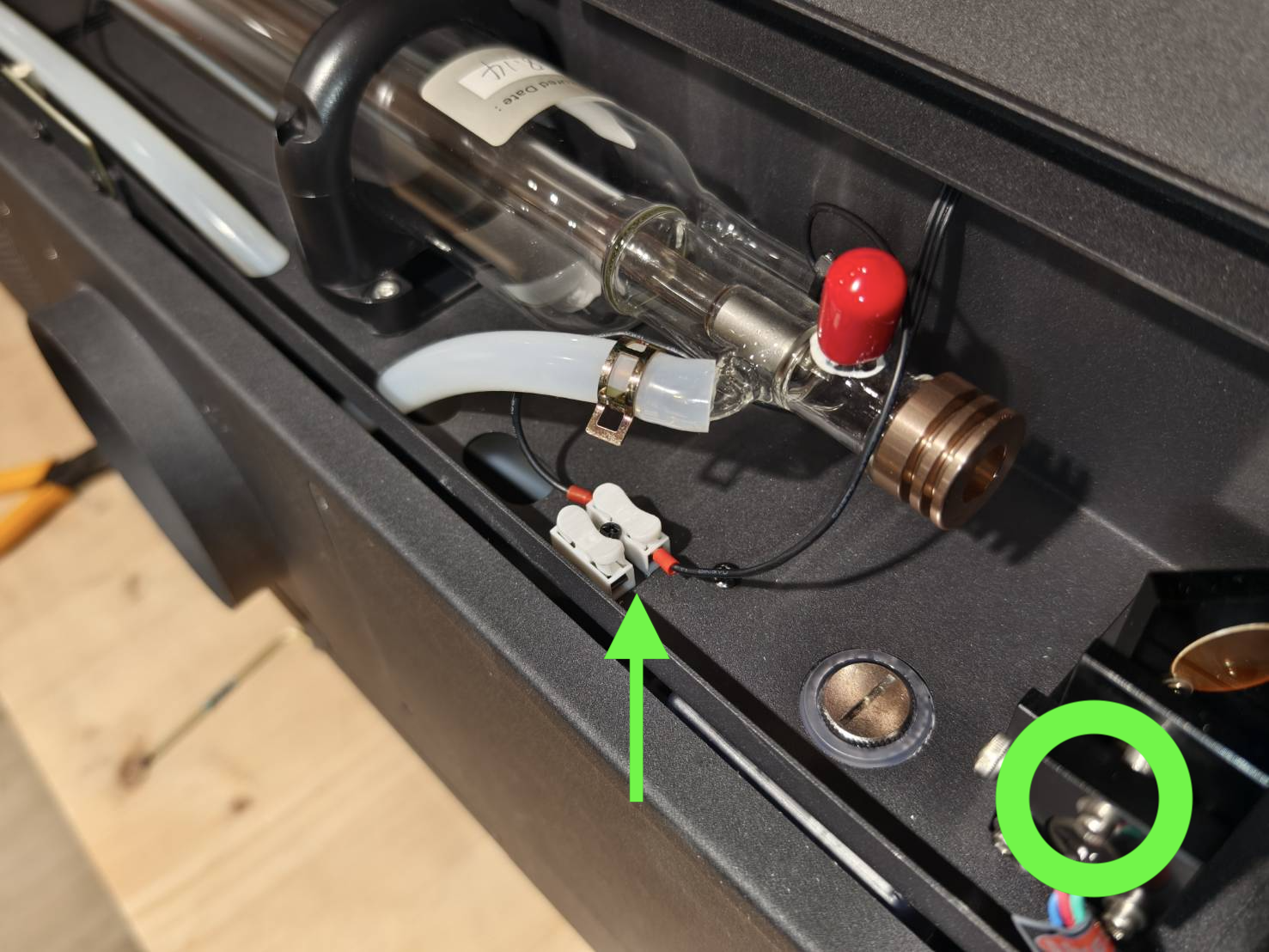

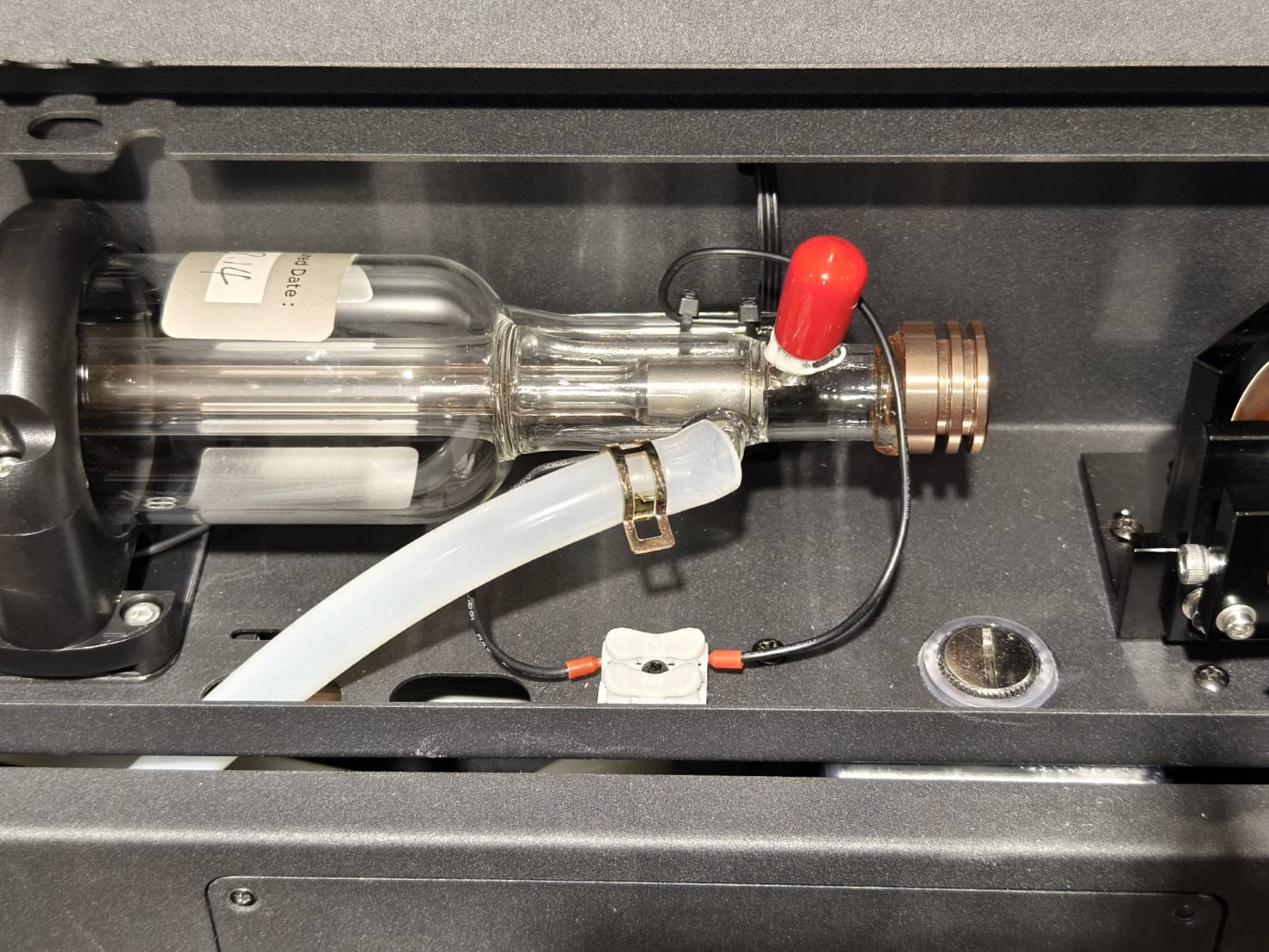

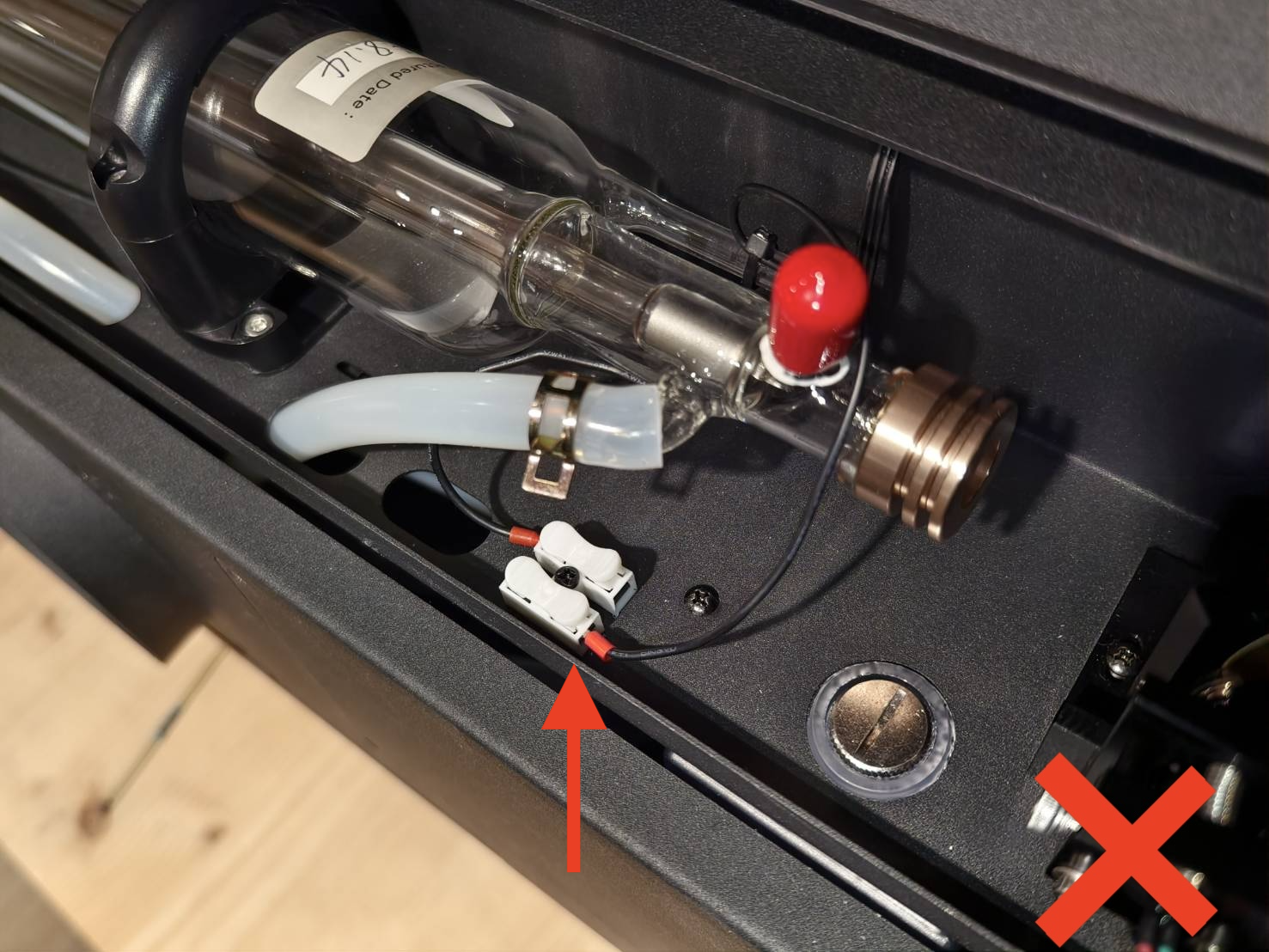

Collegare il cavo di messa a terra del tubo laser al terminale.
Assicurarsi che entrambi i cavi di messa a terra siano sullo stesso lato.

Passaggio 16

Collegare i cavi del tubo laser e dell'alimentatore laser.
Dopo il collegamento, ottimizzare lo spazio inserendo il connettore bianco nel foro nell'angolo sinistro e spingendo il tubo dell'acqua all'interno della macchina per accorciarlo. Fare riferimento al video per i dettagli.

Passaggio 17

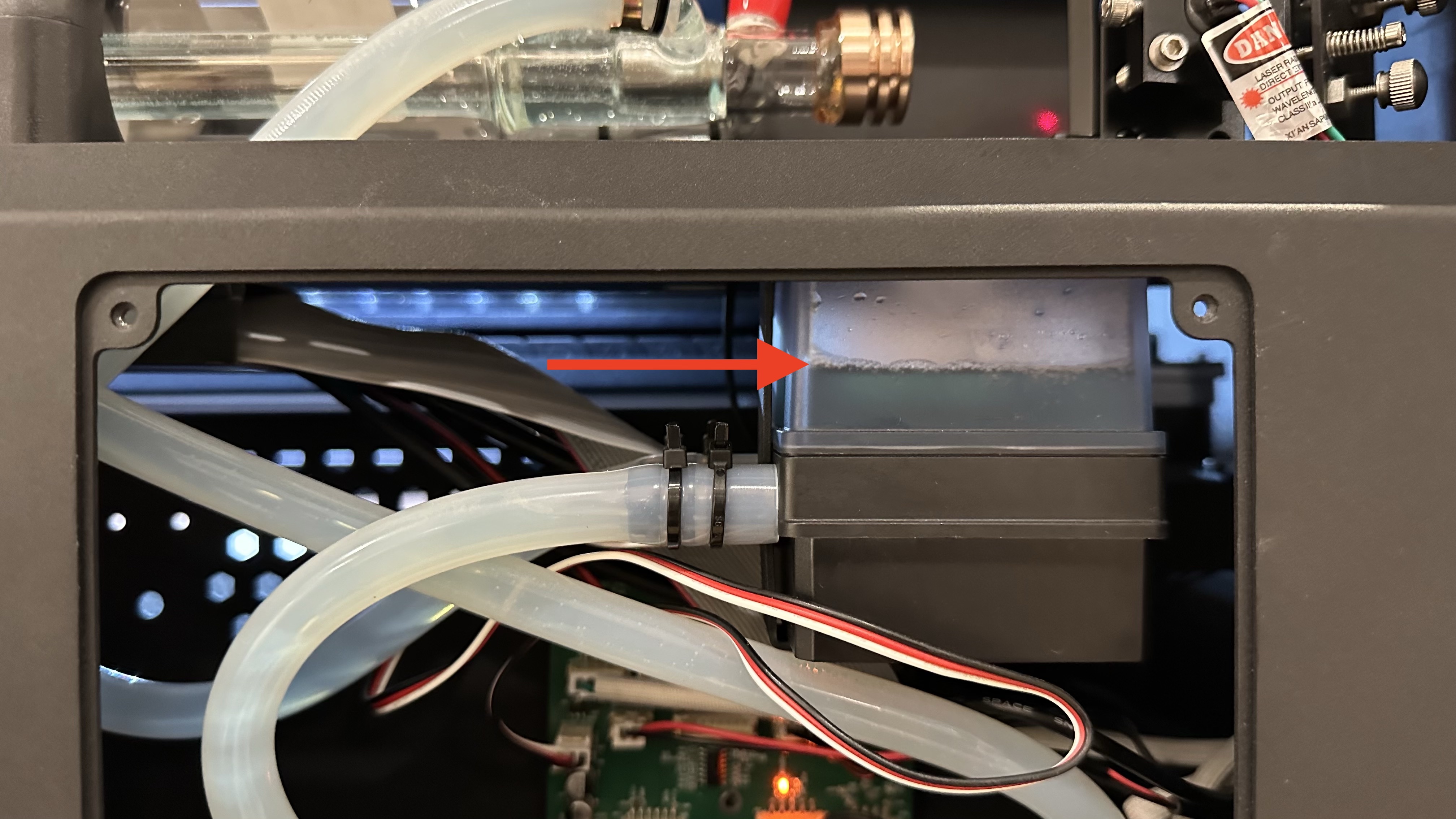

Accendere la macchina e riempire il serbatoio dell'acqua. Consultare la guida sottostante per le istruzioni di riempimento.
Sostituzione dell'acqua di raffreddamento

Passaggio 18

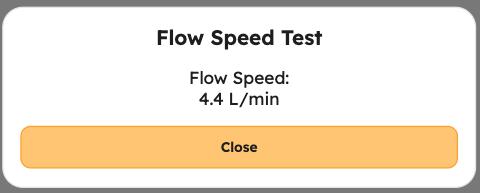

• Eseguire un test di velocità del flusso per verificare che il valore sia normale, ovvero 3L/min o superiore.

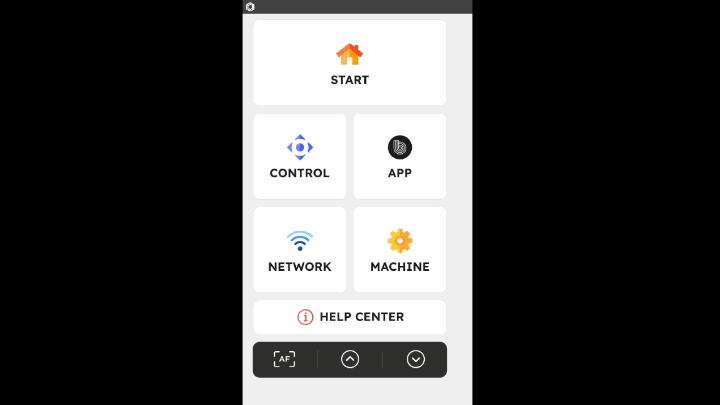

  (Pannello macchina > Macchina > Impostazioni hardware > Test velocità flusso)




• Se il valore è inferiore a 3L/min, consultare la guida sottostante per la risoluzione dei problemi.
  #900 Cooler Off/Guasto del sistema di raffreddamento

Passaggio 19

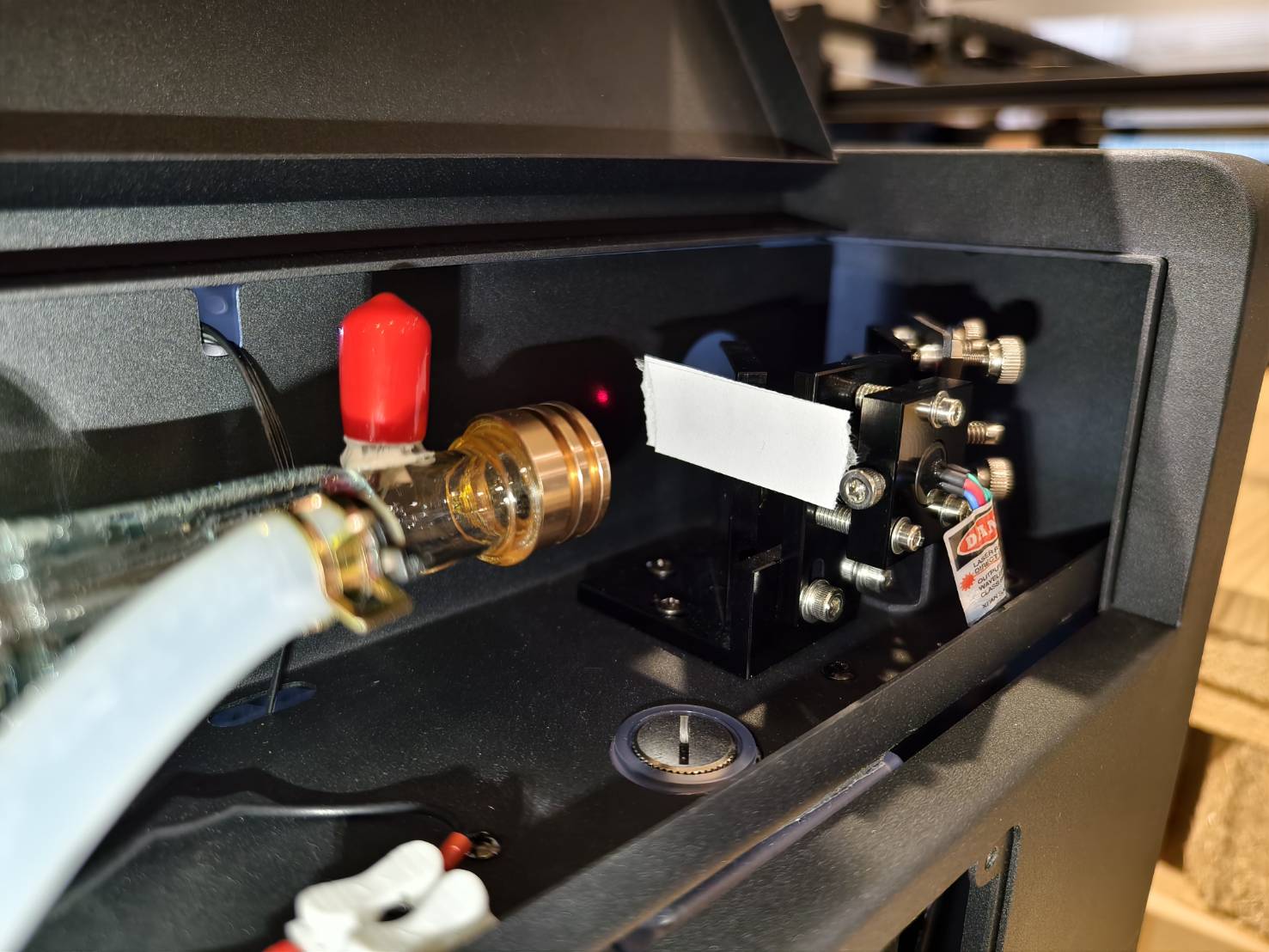

La sostituzione del tubo laser è completata. Tuttavia, poiché il nuovo tubo laser avrà una posizione diversa rispetto a quello vecchio, il percorso ottico potrebbe essersi disallineato.
Pertanto, eseguire una regolazione del percorso ottico prima di utilizzare la macchina.
Regolazione del percorso ottico

Passaggio 20

Chiudere il coperchio posteriore e fissarlo con le viti.
