Beambox II - Sostituzione della scheda plotter

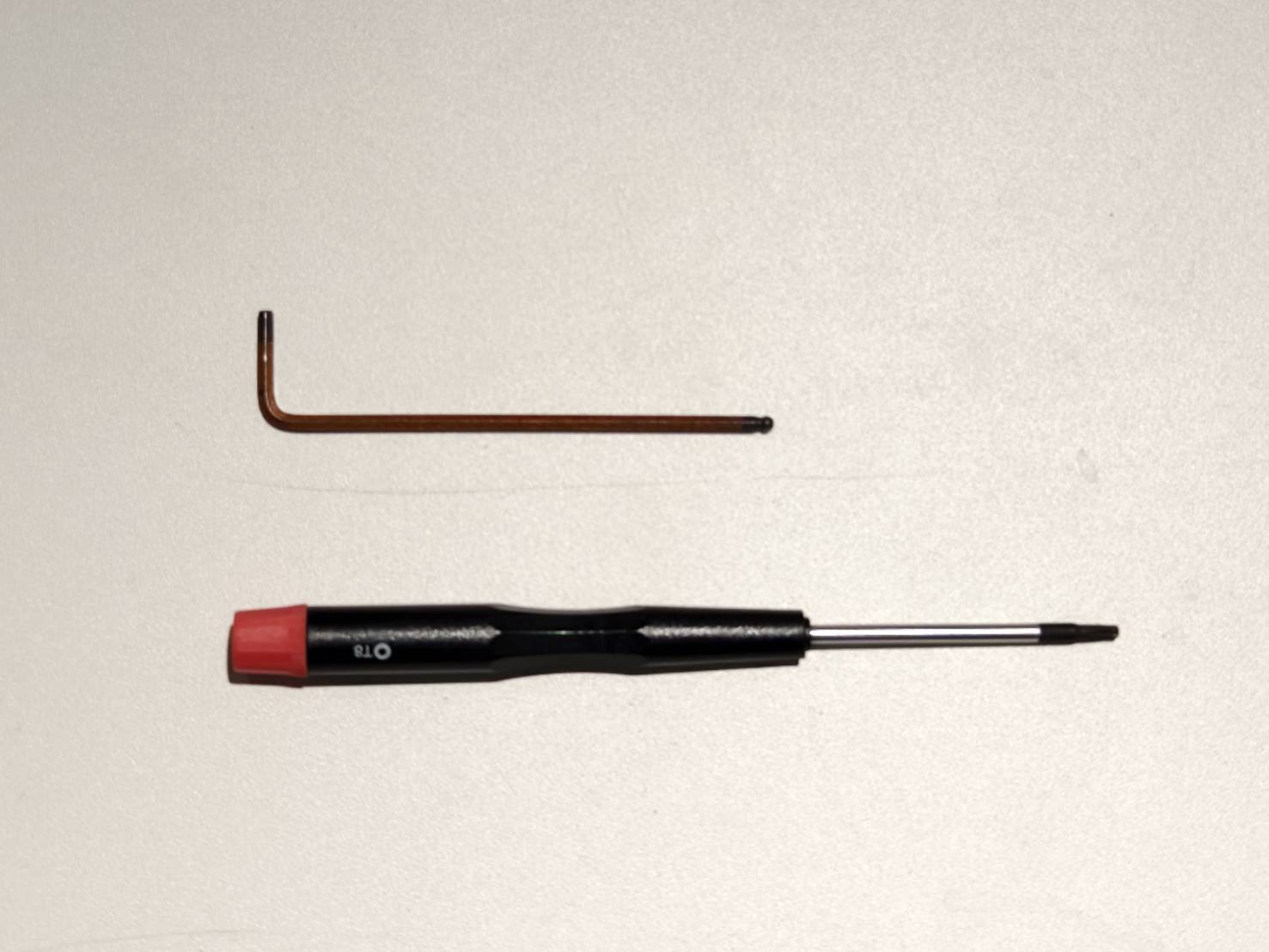

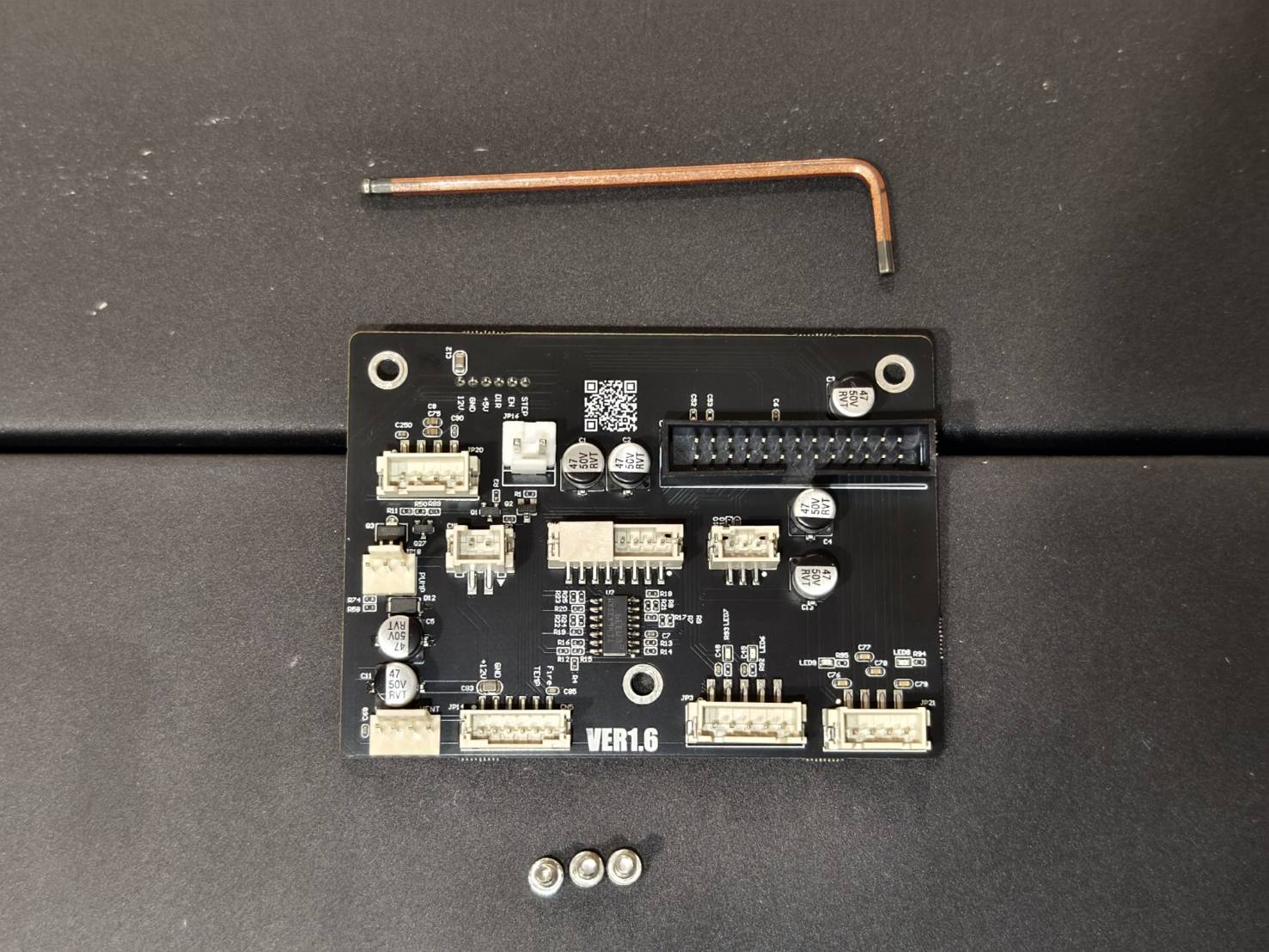

Strumenti

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

Assicurarsi che la presa per l'unità rotante sia vuota.

Fase 3

Aprire il coperchio della pompa dell'acqua con il cacciavite Torx per accedere alla scheda del plotter.
(La scheda potrebbe essere di colore nero o verde.)

Fase 4

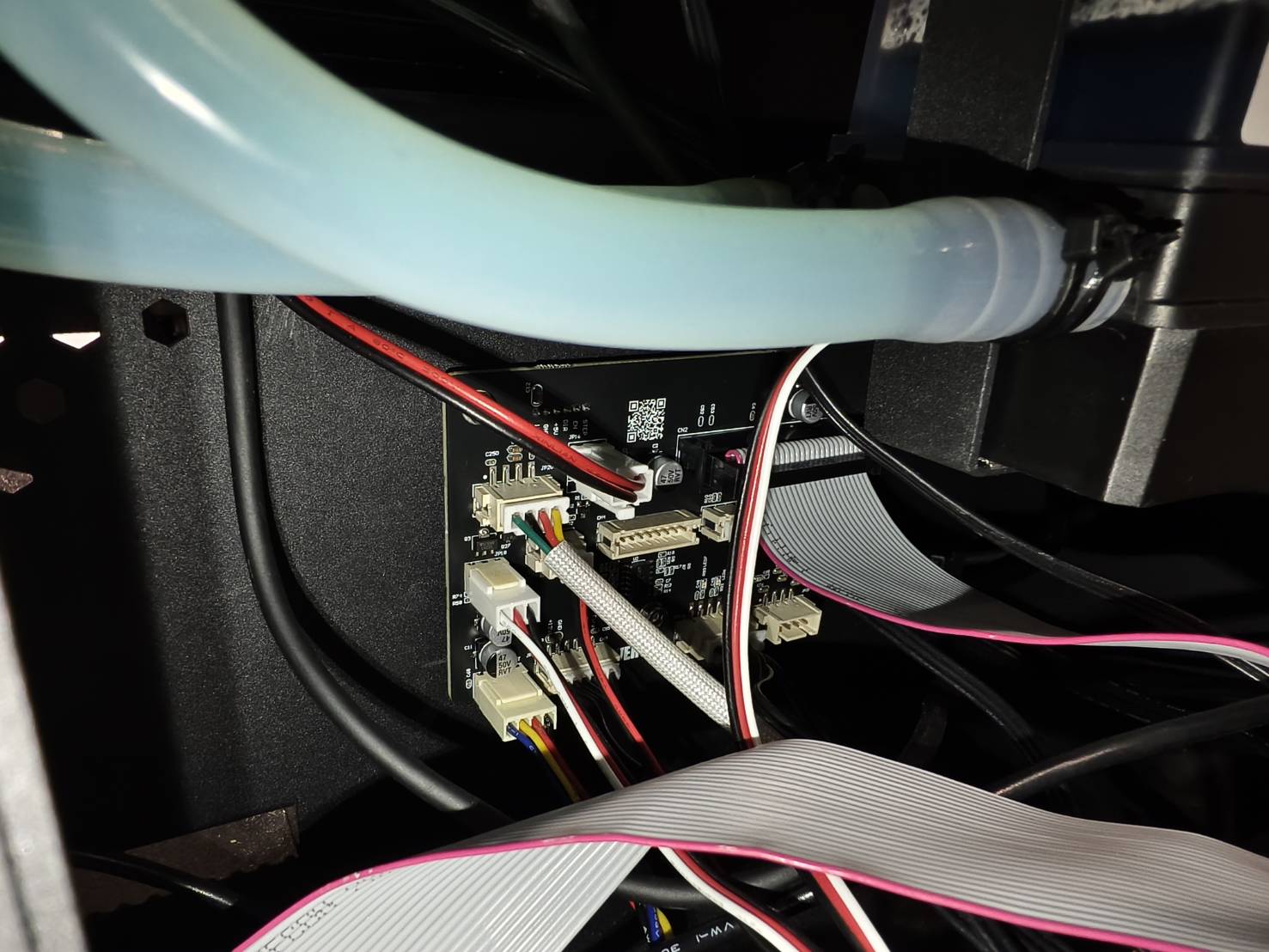

Fotografare l'intera configurazione della scheda del plotter.
Questo serve per evitare di dimenticare la posizione dei cavi durante l'installazione della nuova scheda.
(Se non si ricorda dove collegare un cavo, consultare lo schema per la configurazione più recente. Non utilizzare le immagini sottostanti, poiché la versione della scheda potrebbe essere diversa.)

Fase 5

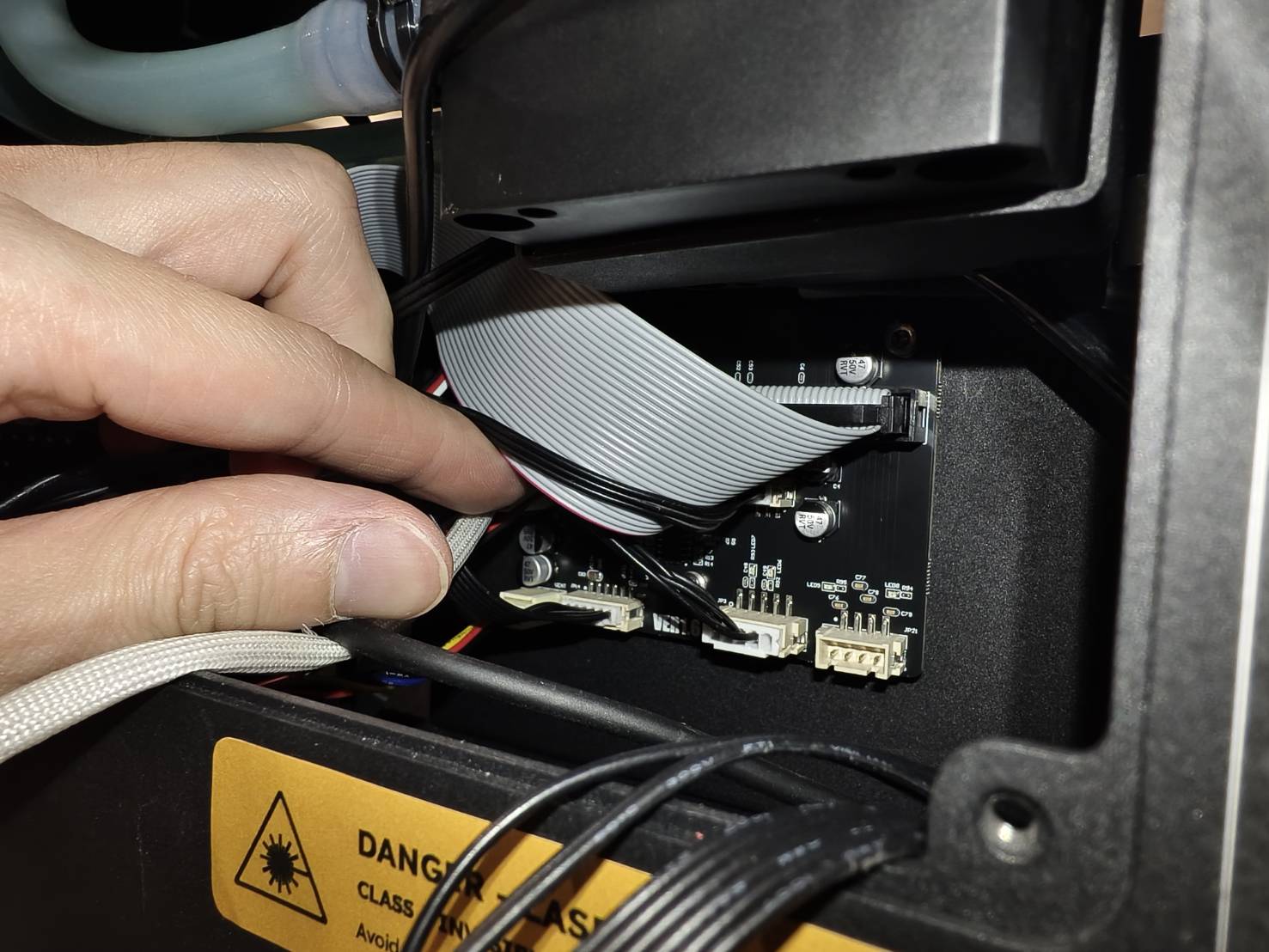

Scollegare tutti i cavi dalla scheda.

Fase 5

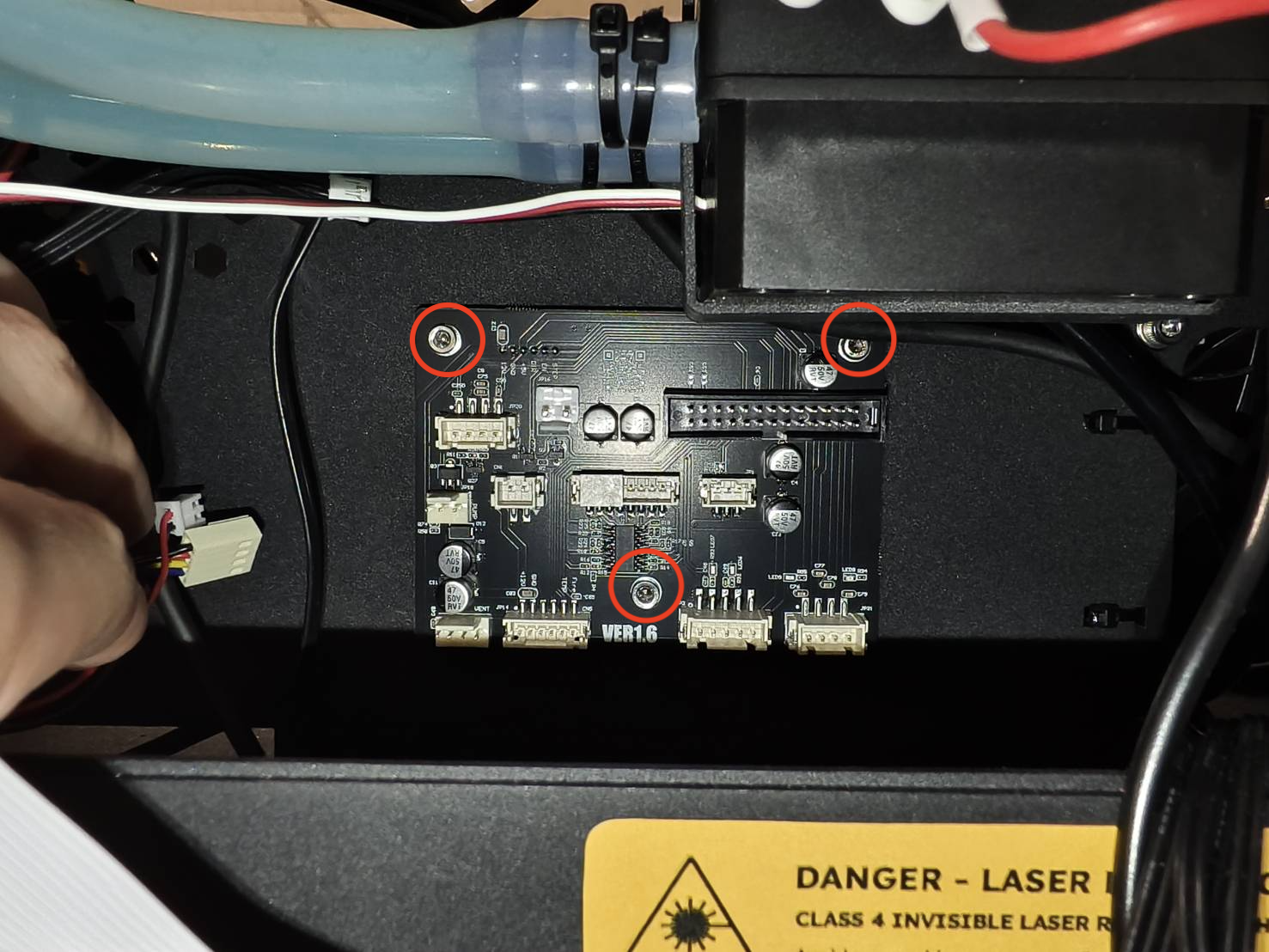

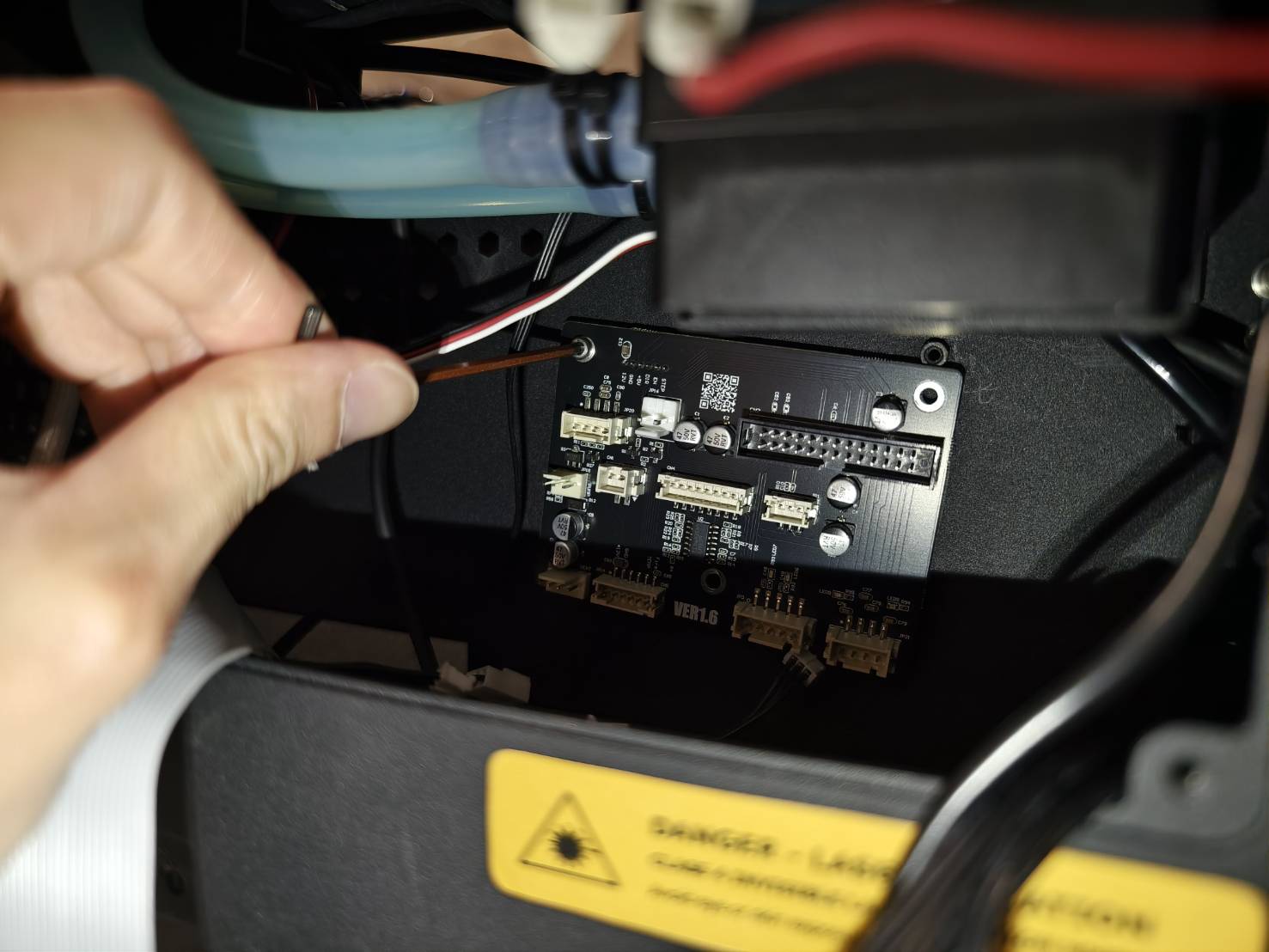

Svitare queste viti con una chiave a brugola da 2,5 mm per rimuovere la scheda.

Passo 6

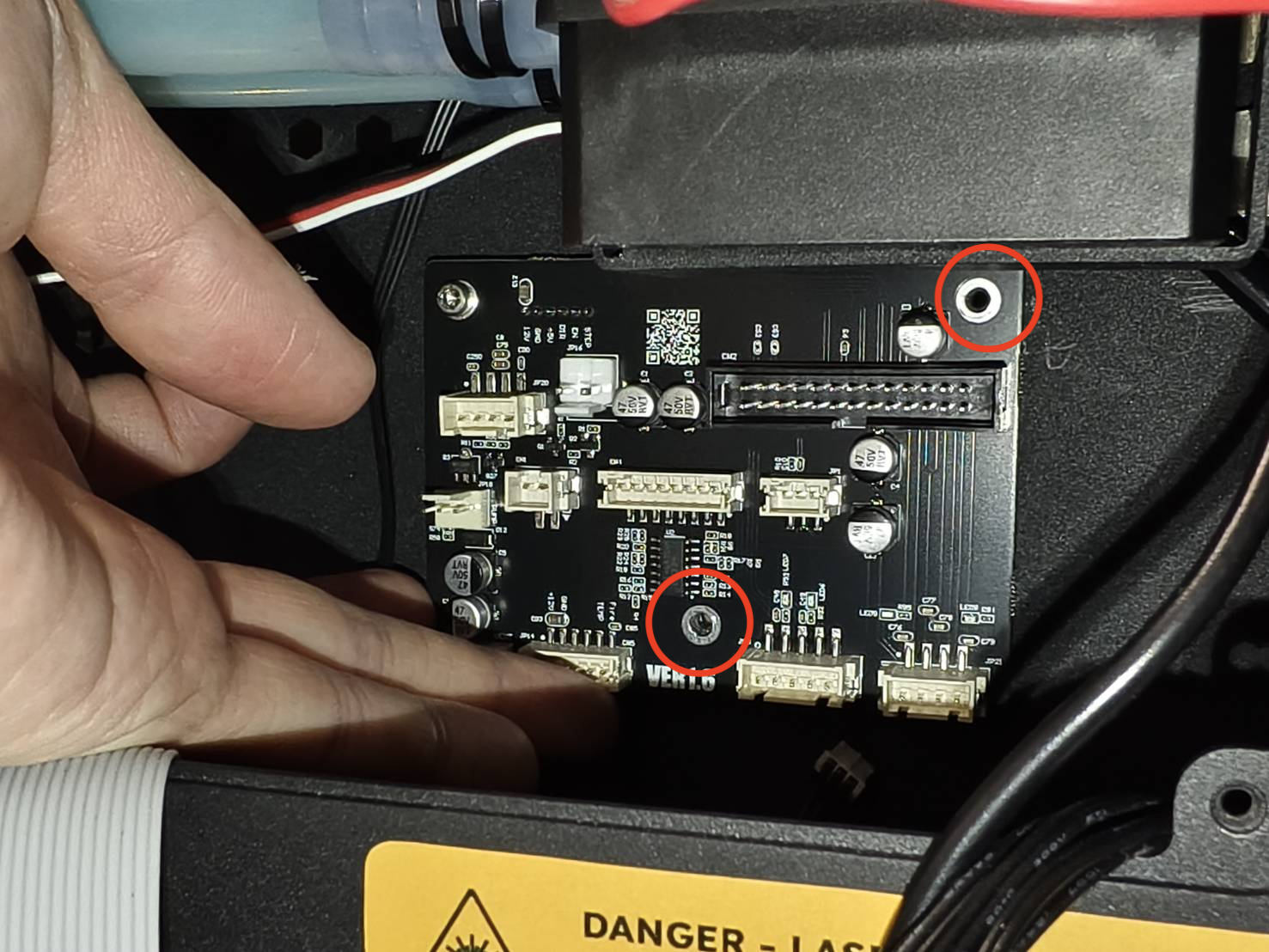

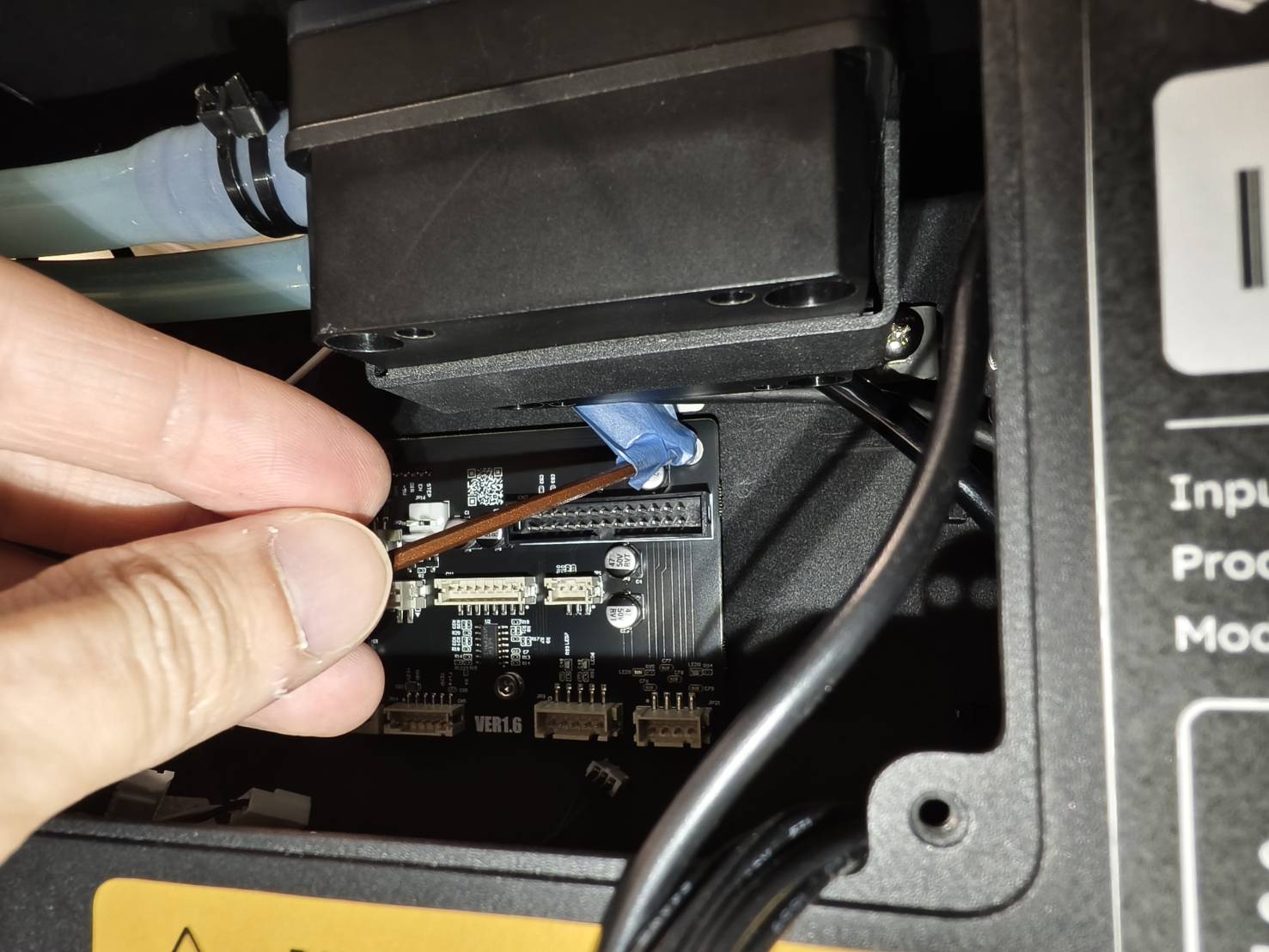

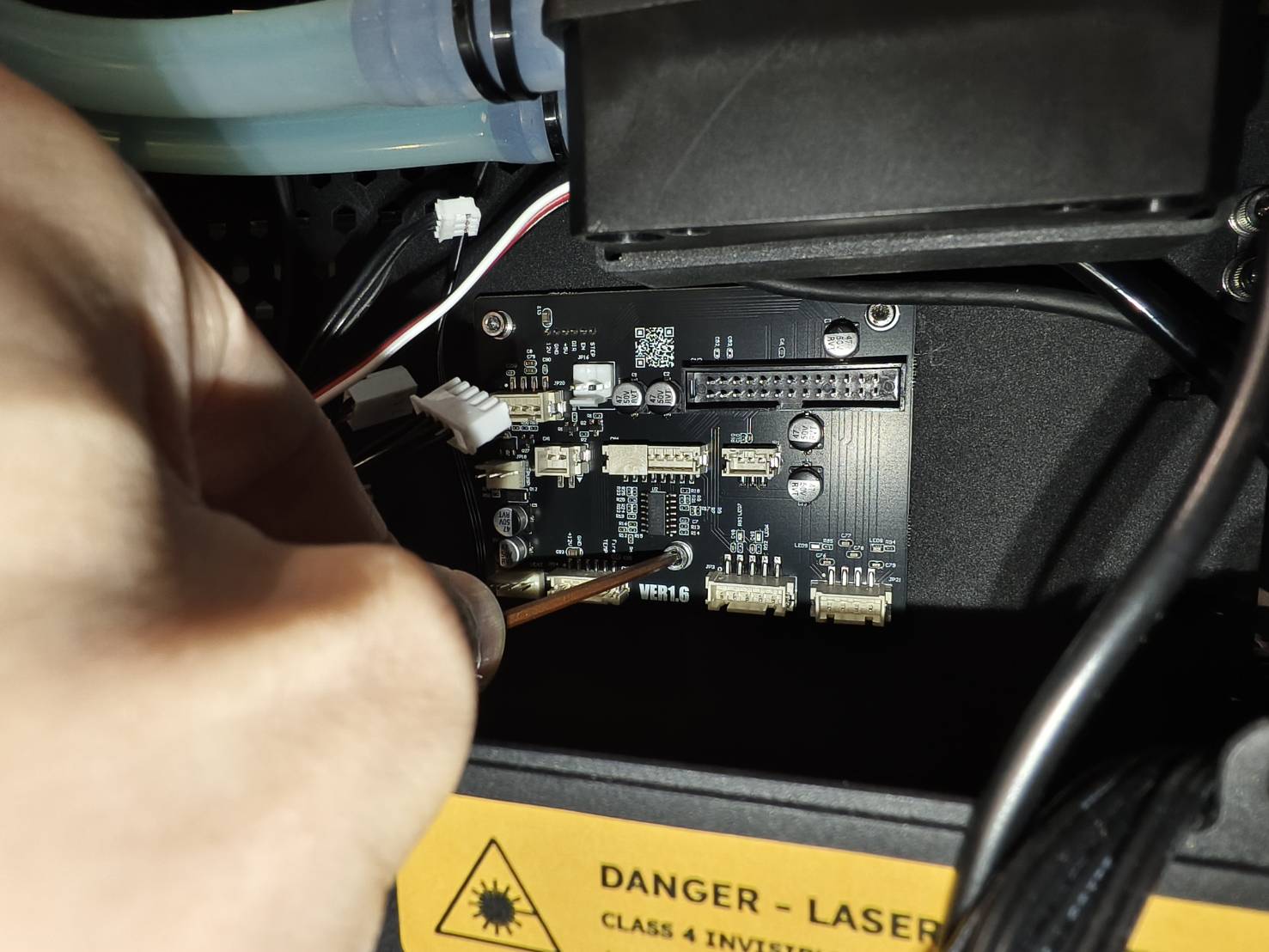

• Installare la nuova scheda del plotter iniziando dalla vite in alto a sinistra.

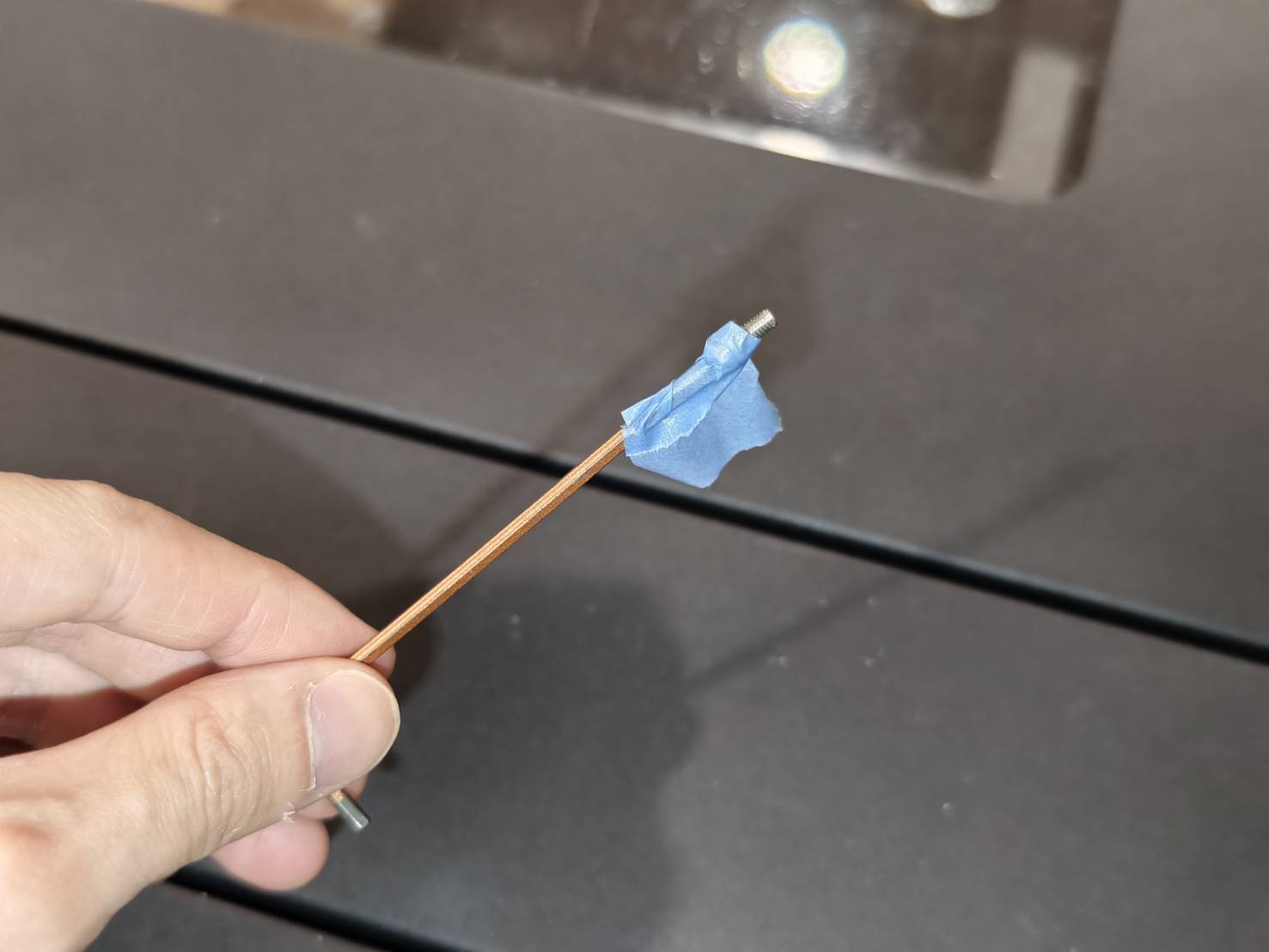

• Se risulta difficile tenere la vite con la chiave a brugola, è possibile utilizzare un pezzo di nastro adesivo per fissarla sulla chiave. Questo potrebbe facilitare l'operazione.



• Una volta serrata la vite in alto a sinistra, regolare la posizione per allineare i fori delle viti.

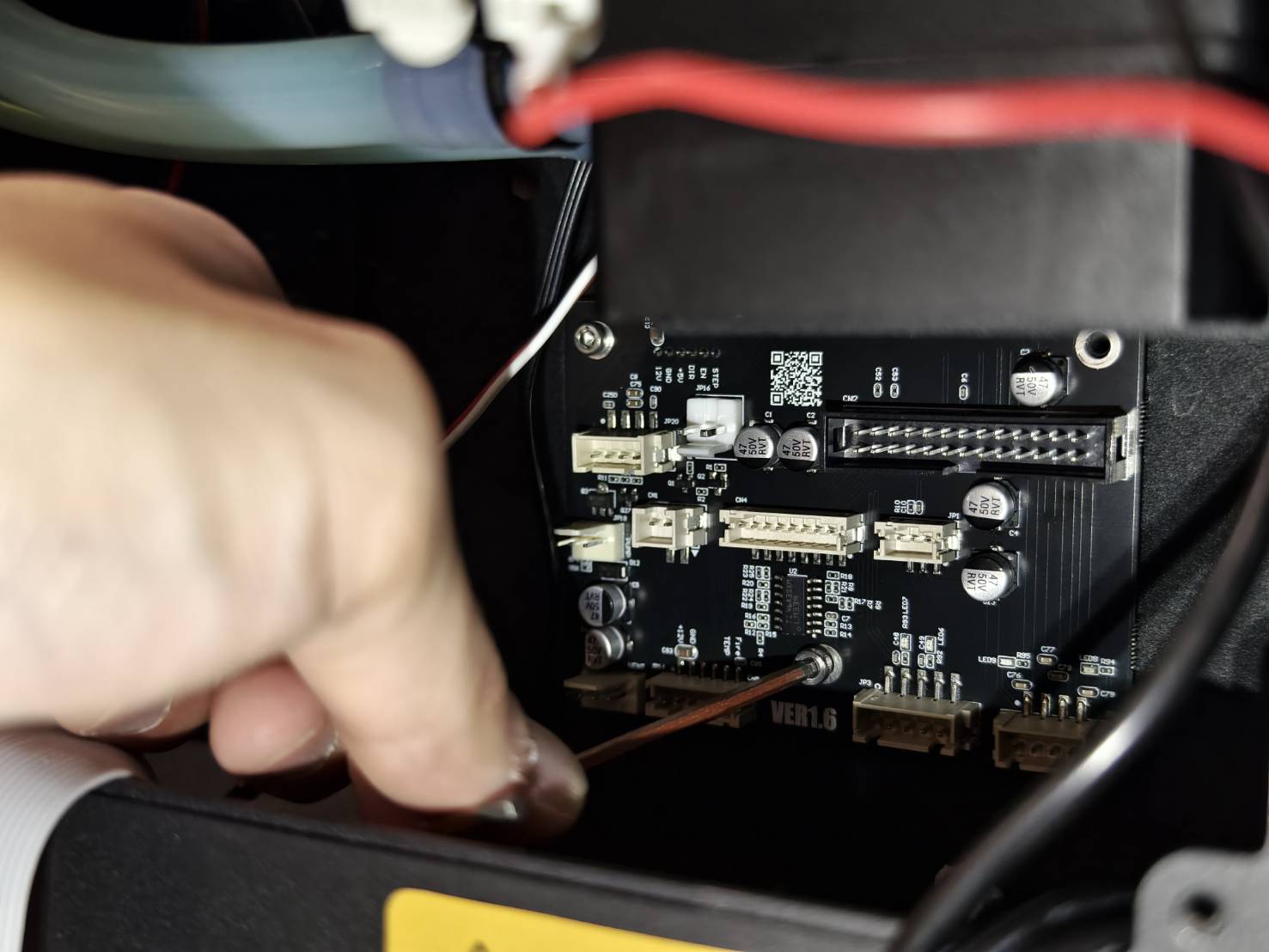

• Iniziare ad avvitare le viti centrali e quella in alto a destra.



Passo 7

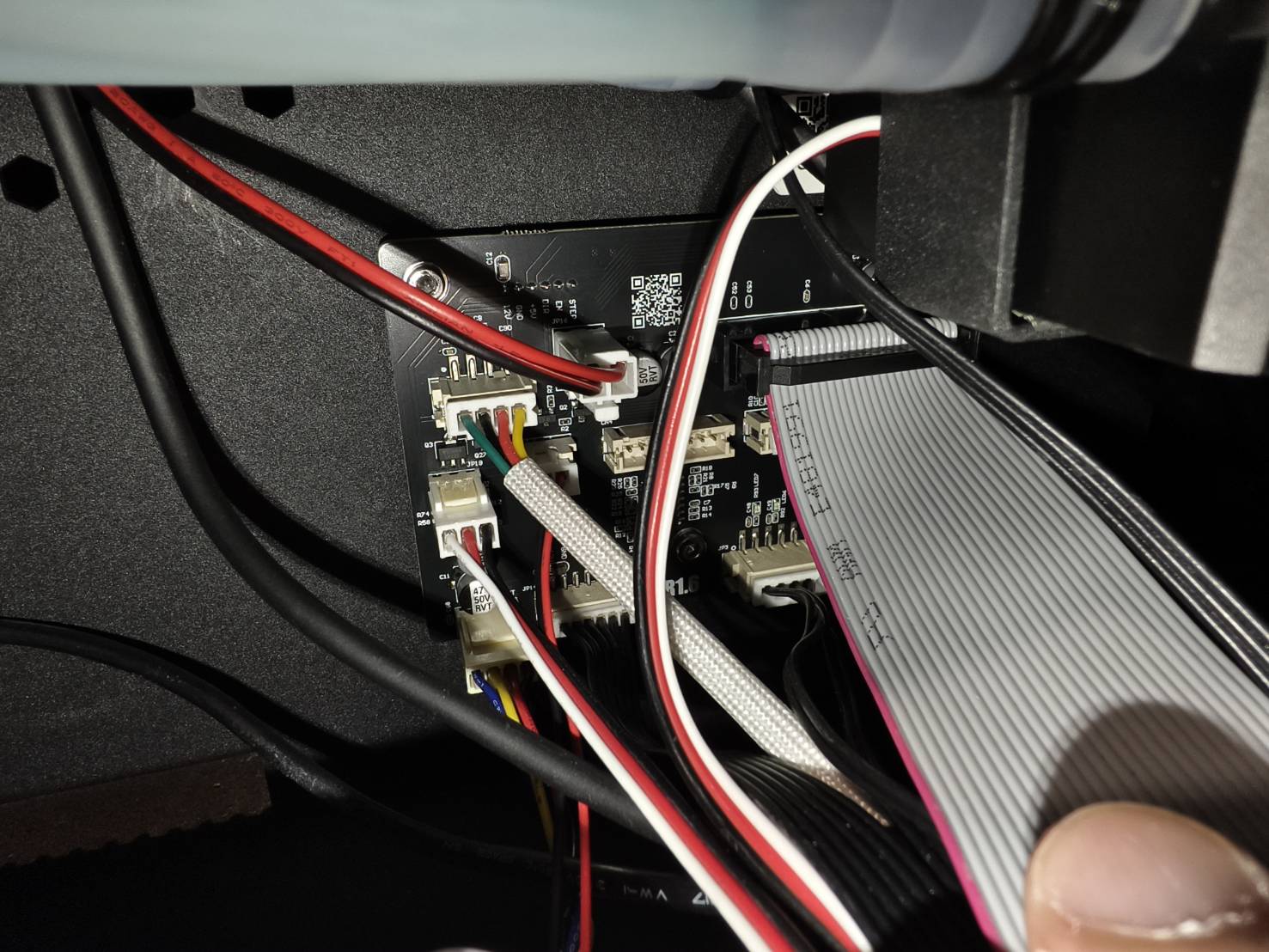

Ricollegare tutti i cavi sulla nuova scheda.
(Se non si ricorda dove collegare un cavo, consultare lo schema per la configurazione più recente. Non utilizzare le immagini sottostanti, poiché la versione della scheda potrebbe essere diversa.)

Passo 8

Installare la piastra.
