Beambox II - Sostituzione della ventola di scarico

Utensili

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

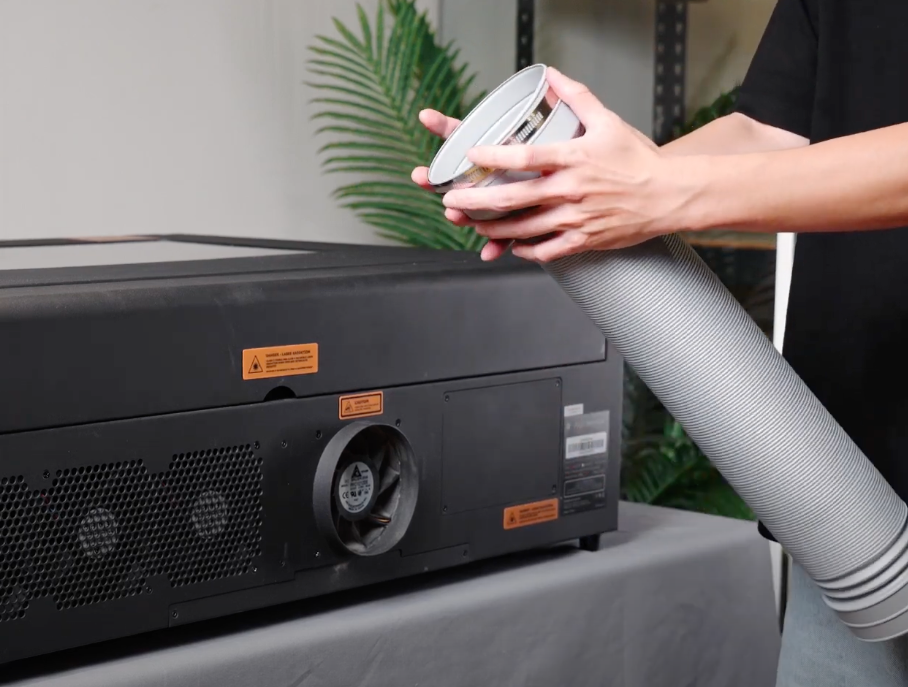

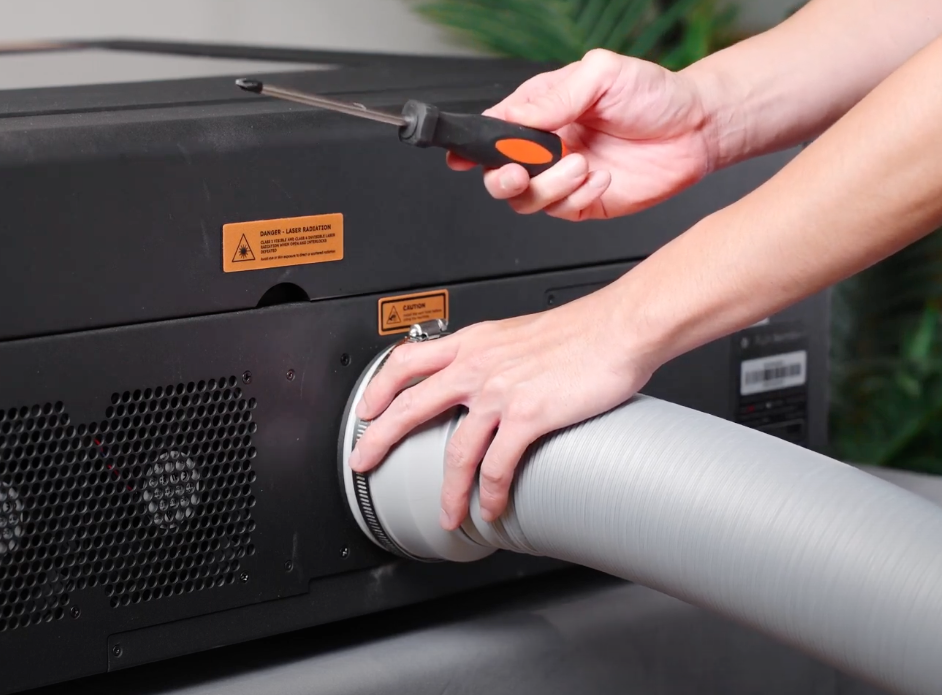

Se collegato, rimuovere il tubo di scarico.

Fase 3

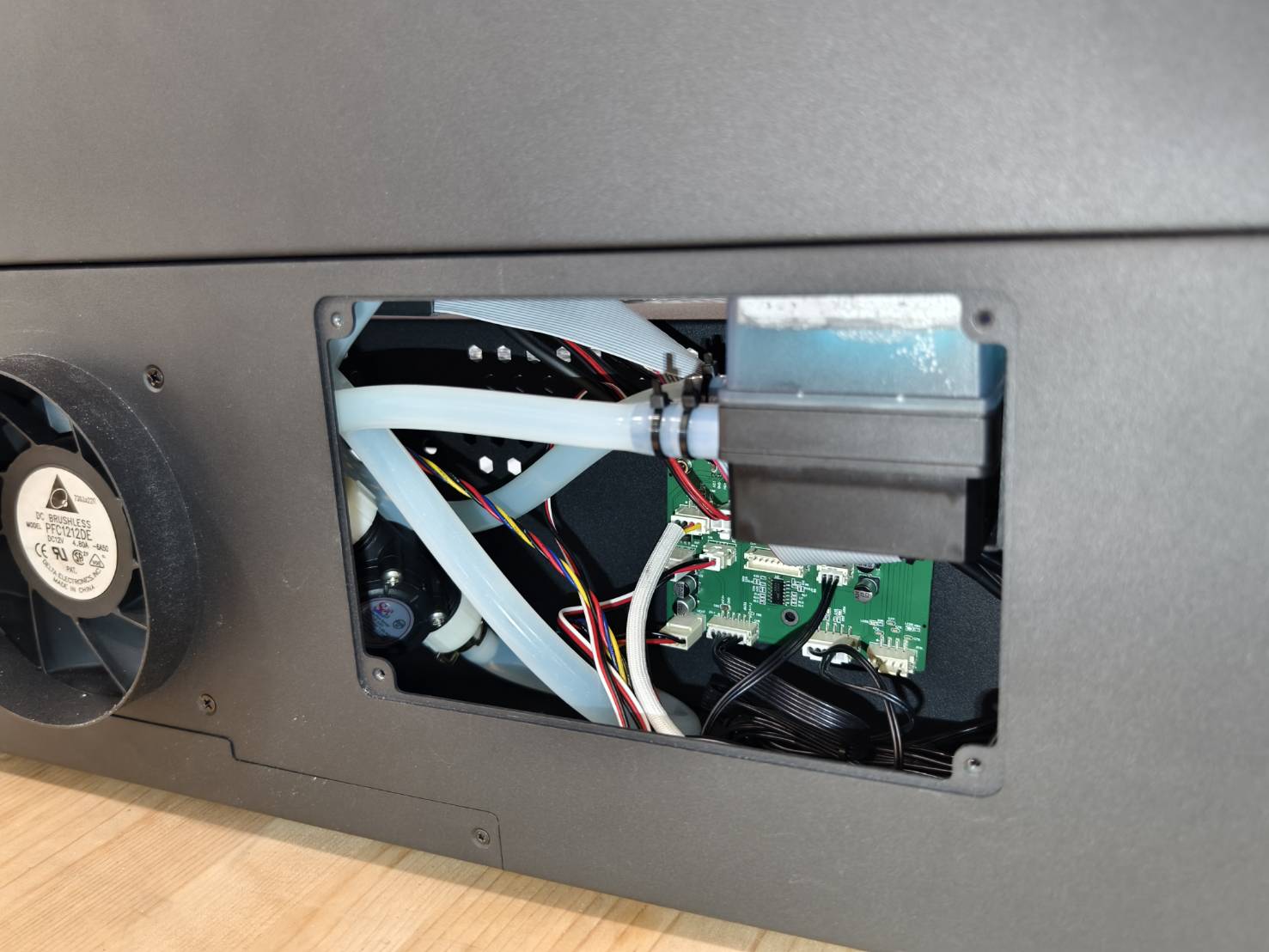

Utilizzare il cacciavite Torx per aprire il coperchio della pompa dell'acqua e localizzare la scheda del plotter.
(La scheda potrebbe essere di colore nero o verde.)

Fase 3.1

Questo passaggio è facoltativo.

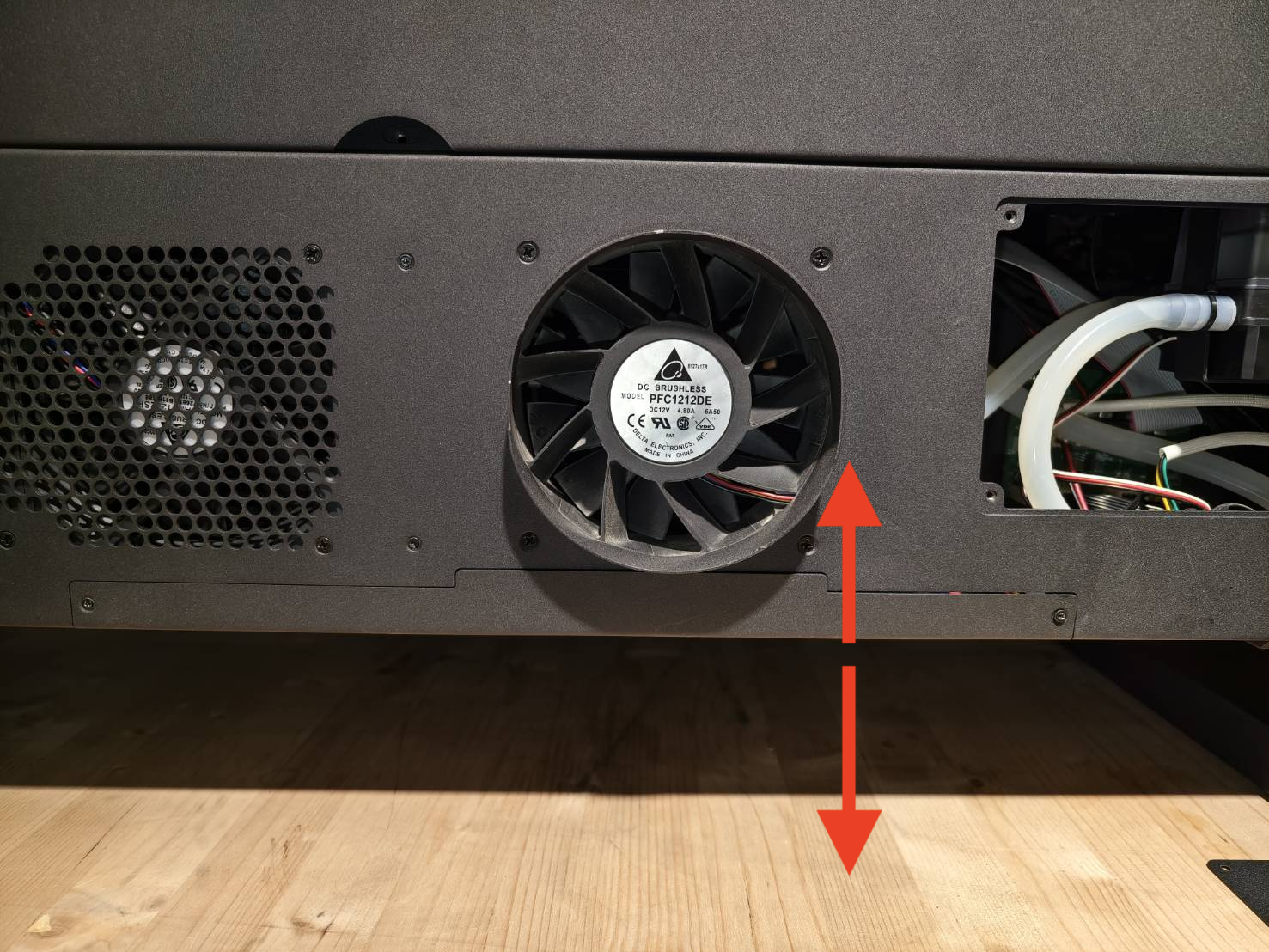

Sollevare la macchina per creare più spazio sopra e sotto, oppure spostarla verso il bordo del tavolo.

Fase 4

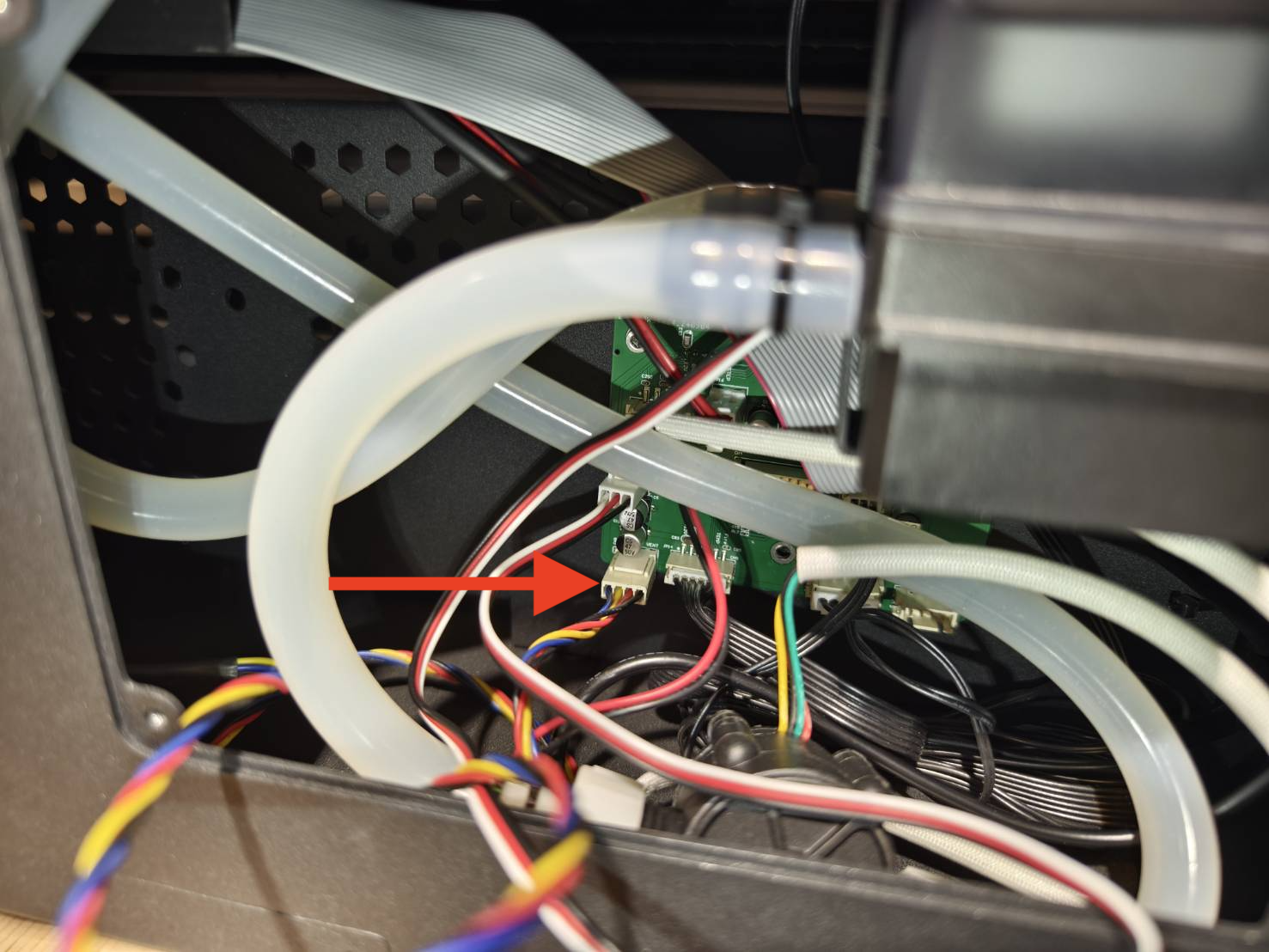

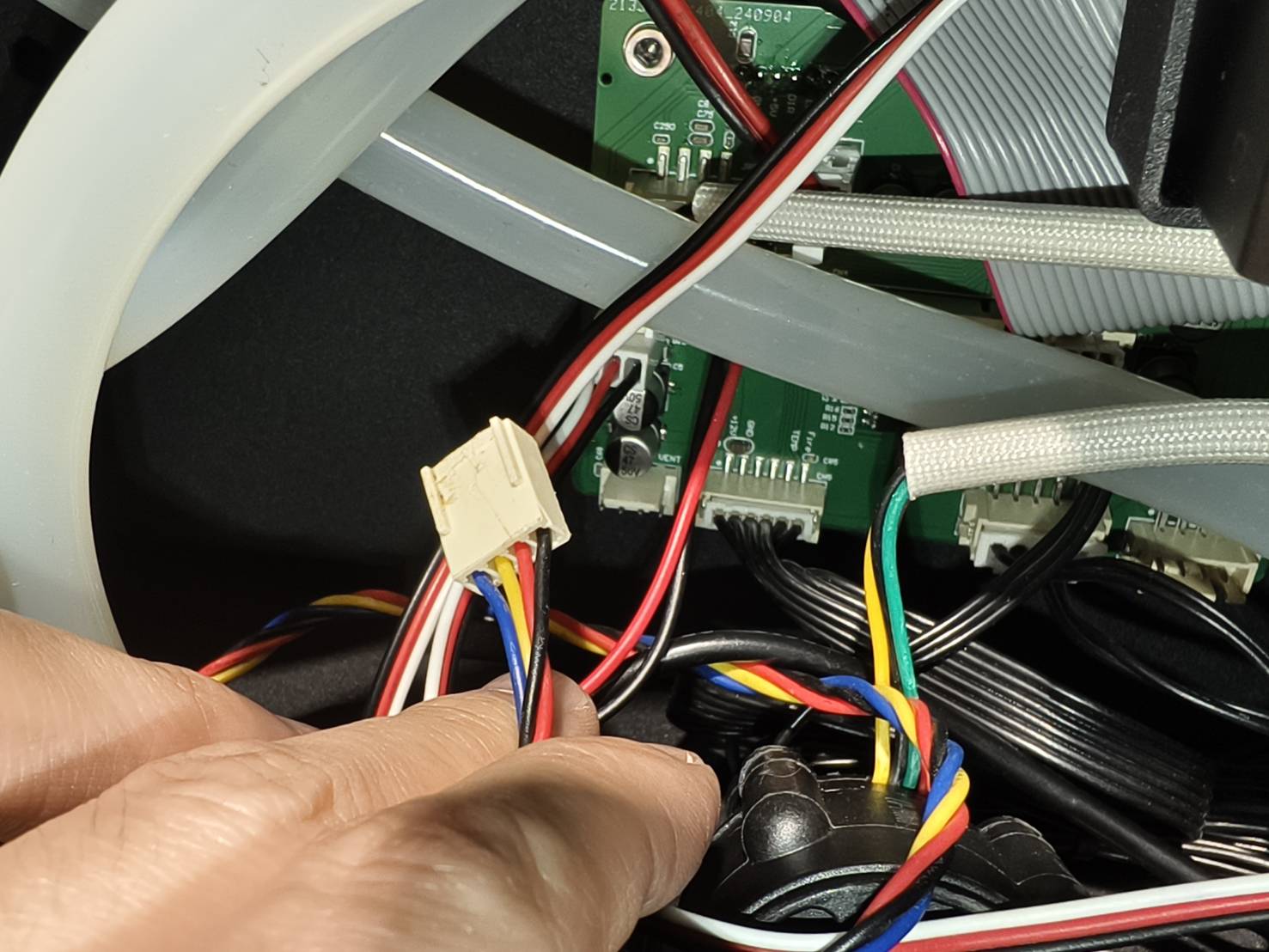

Scollegare il cavo della ventola dalla scheda.
(Se la scheda non corrisponde all'immagine, consultare lo schema per la configurazione più recente. Non fare riferimento alle foto seguenti, in quanto la versione della scheda potrebbe variare.)

Passo 5

Smontare la ventola vecchia e installare quella nuova. Si prega di fare riferimento al video.

Passo 6

Assicurarsi di collegare correttamente il cavo della ventola alla scheda.

Passo 7

Richiudere il coperchio della pompa dell'acqua.
