beamo II - Sostituzione del Touch Screen

Strumenti

Passaggio 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio 2

Rimuovere il coperchio metallico anteriore. (Viti Torx T8 * 10 pz.)

Passaggio 3

Rimuovere le viti della scheda RK.

Passaggio 4

Capovolgere la scheda RK e aprire i fermagli dei cavi per scollegare i cavi piatti.

Passaggio 5

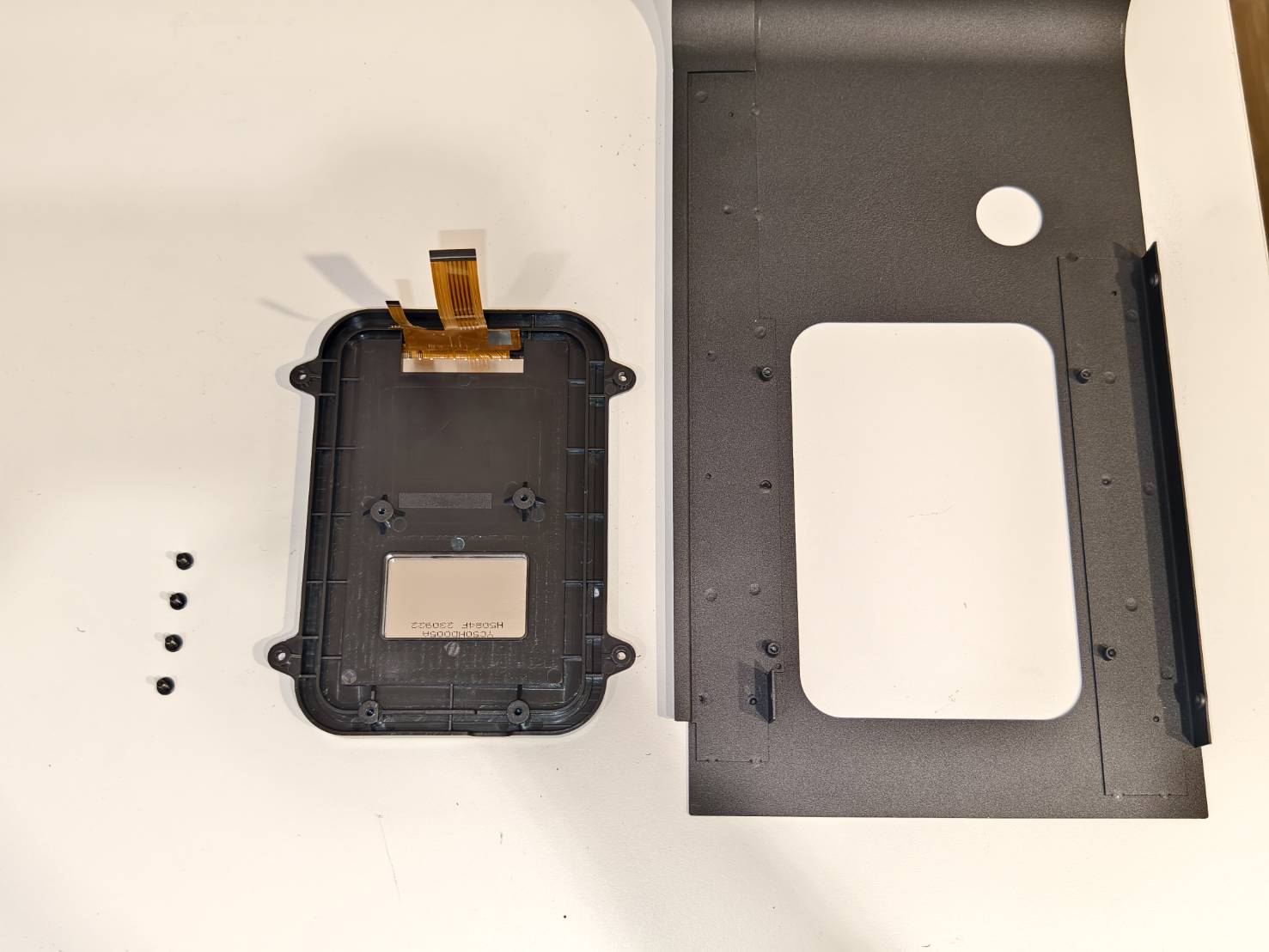

Rimuovere lo schermo con la staffa.

Passaggio 6

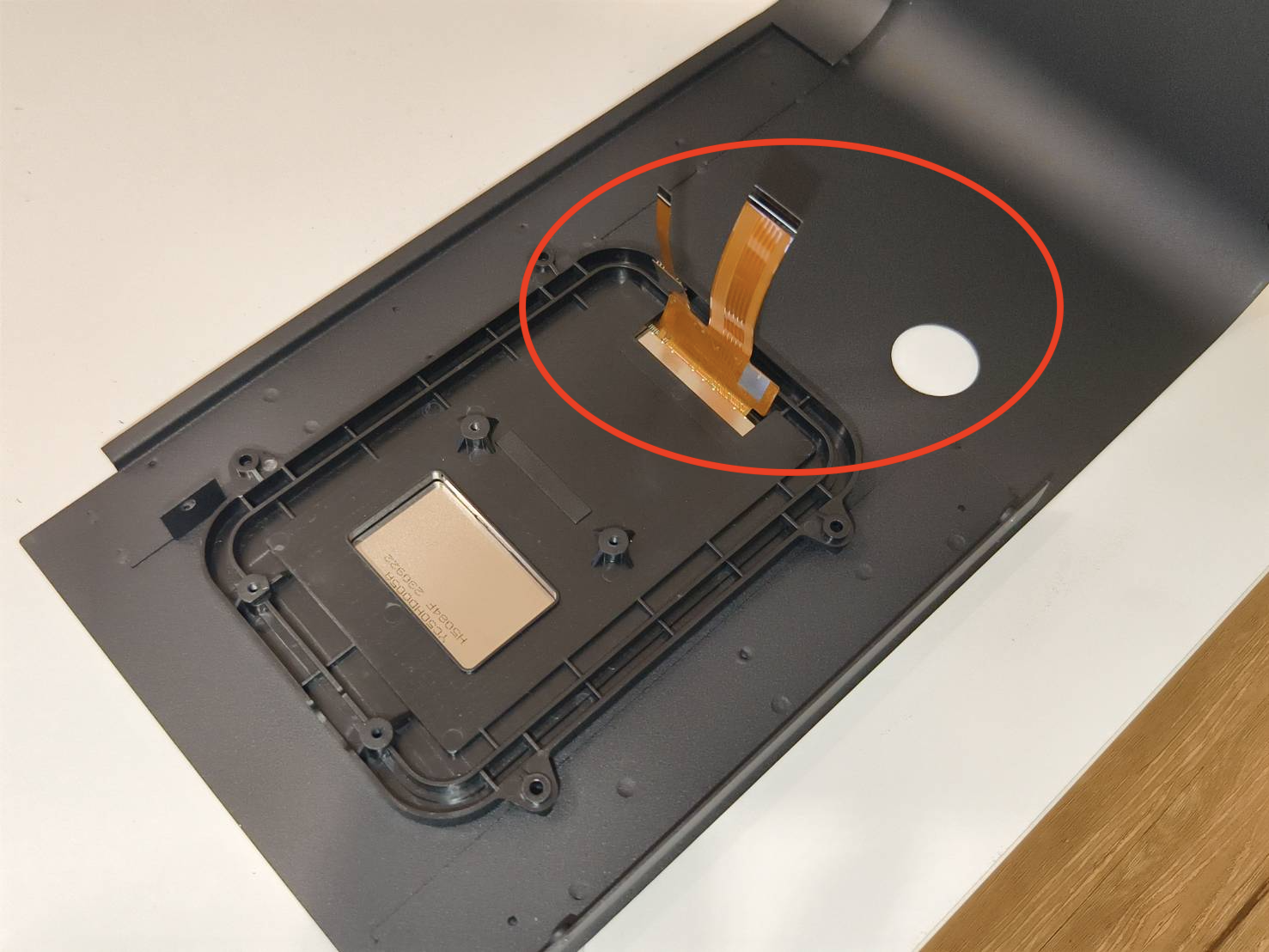

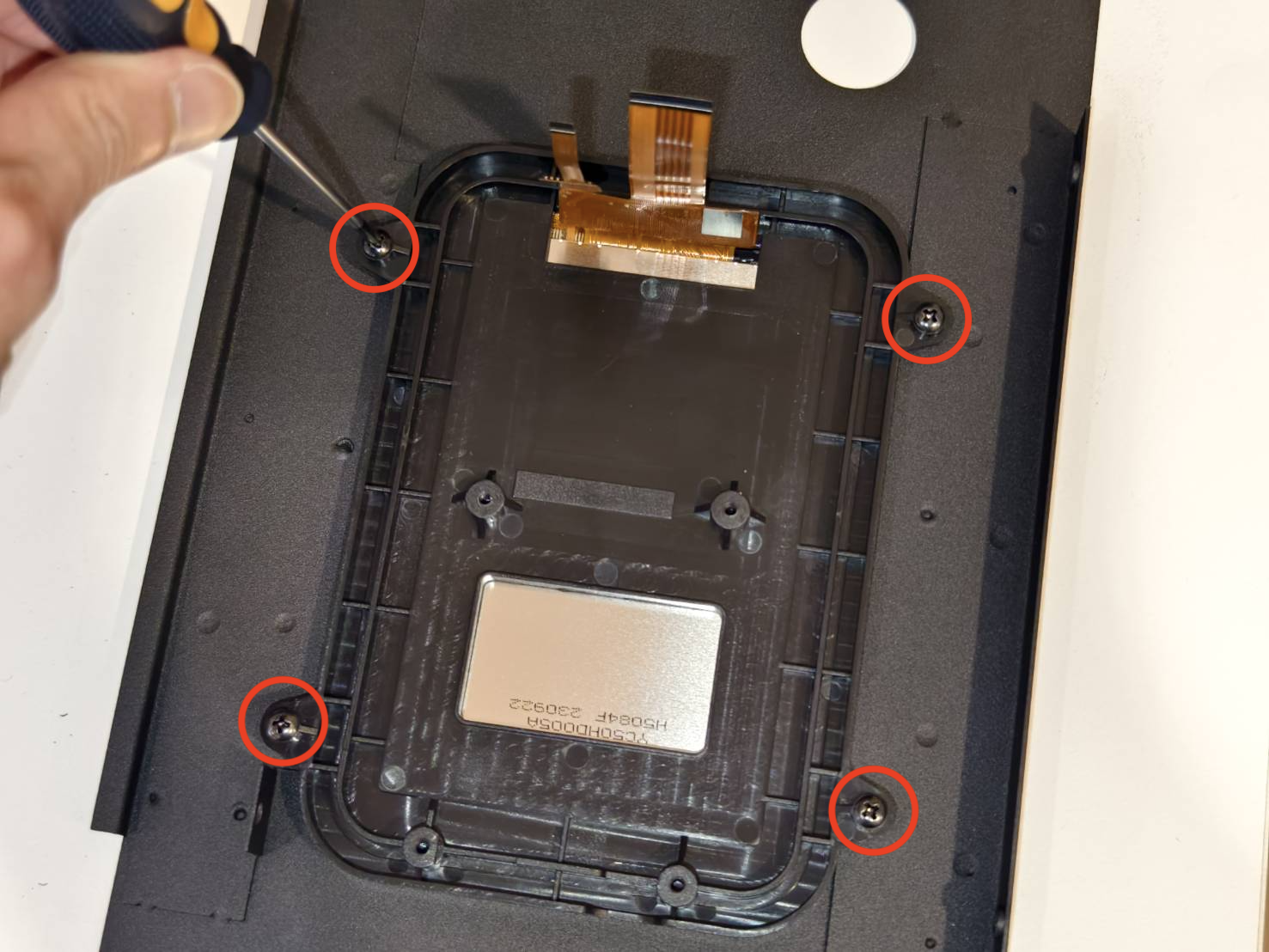

Installare il touch screen con la staffa. Assicurarsi che i cavi siano sullo stesso lato del foro arrotondato.

Passaggio 7

Collegare i cavi piatti e assicurarsi che i fermagli siano bloccati saldamente dopo aver inserito i cavi.

Passaggio 8

Capovolgere la scheda RK e avvitarla alla staffa.

Passaggio 9

Installare la copertura metallica anteriore. Assicurarsi che il punto bianco del cavo Type-C sia rivolto verso l'alto come mostrato nel video.
