beamo II - Sostituzione della scheda dell'asse Z

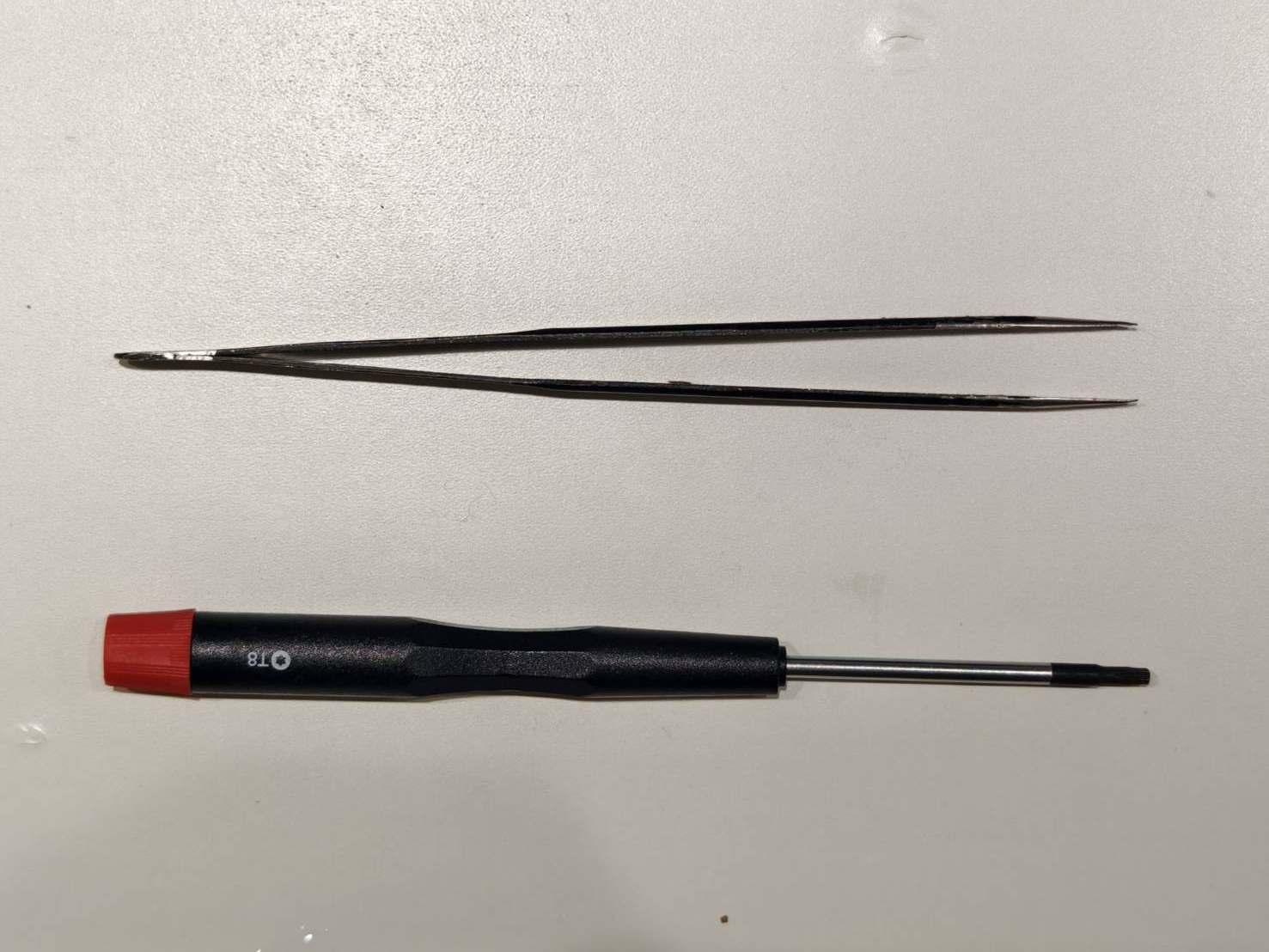

Strumenti

Passaggio 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio 2

Scollegare il tubo dell'aria dalla parte superiore della testina laser.

Passaggio 3

Rimuovere queste quattro viti.

Passaggio 4

Scollegare il cavo del motore dell'asse Z (4 pin).

Passaggio 5

Scollegare il cavo della fotocamera (piccolo cavo piatto dorato). Nota: il fermo dello slot del cavo deve essere aperto.

Passaggio 6

Scollegare il cavo piatto a 34 pin dell'asse X. Nota: il fermo dello slot del cavo deve essere aperto.

Passaggio 7

Sistemare il tubo dell'aria se ostruisce la scheda o se la scheda vi è attaccata.
Scollegare il cavo a 20 pin, dopodiché la scheda potrà essere rimossa completamente dal sistema.

Passaggio 8

Collegare il cavo a 20 pin alla nuova scheda.

Passaggio 9

Inserire il cavo piatto a 34 pin dell'asse X. Assicurarsi che il fermo dello slot del cavo sia saldamente bloccato.

Passaggio 10

Inserire il cavo della fotocamera (piccolo cavo piatto dorato). Assicurarsi che il fermo dello slot del cavo sia saldamente bloccato.

Passaggio 11

Collegare il cavo del motore dell'asse Z (4 pin) alla scheda.

Passaggio 12

Fissare la scheda con le quattro viti Torx T8.

Passaggio 13

Ricollegare il tubo dell'aria alla testina laser.
