beamo II - Sostituzione dell'interruttore a chiave

Strumenti

Passaggio 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio 2

Rimuovere il coperchio metallico anteriore. (Vite Torx T8 * 10 pz.)

Passaggio 3

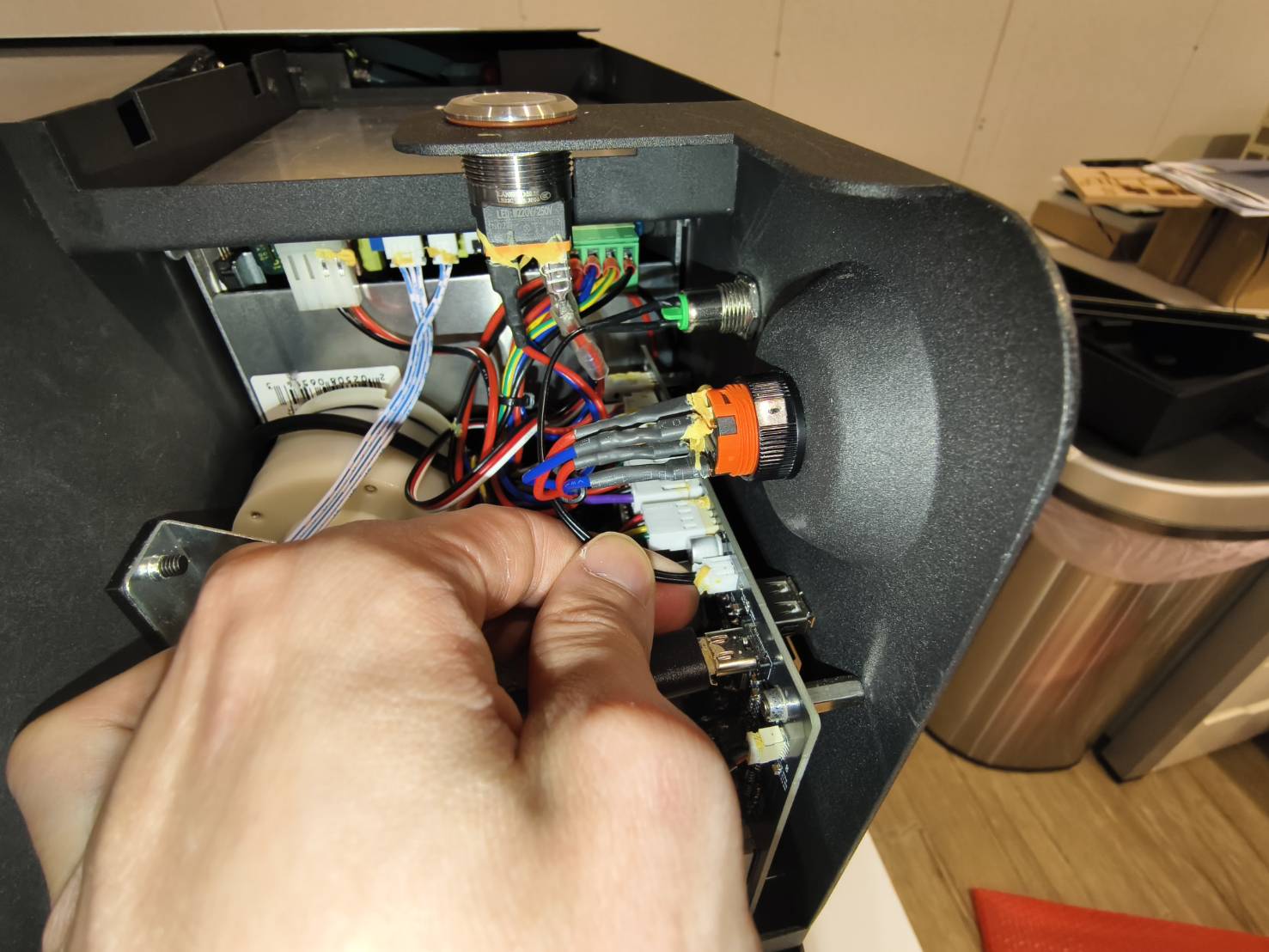

Scollegare il cavo dell'interruttore a chiave.
(Se la configurazione è diversa, fare riferimento al diagramma per individuare il cavo corretto.)

Passaggio 4

Rimuovere l'interruttore a chiave colpendo il dado esagonale in senso antiorario.
(Nella dimostrazione vengono utilizzati il cacciavite T8 e un bicchiere metallico.)

Passaggio 5

Installare il nuovo interruttore a chiave. Assicurarsi che il punto rosso sia rivolto verso l'alto e serrare il dado utilizzando lo stesso metodo del passaggio precedente.

Passaggio 6

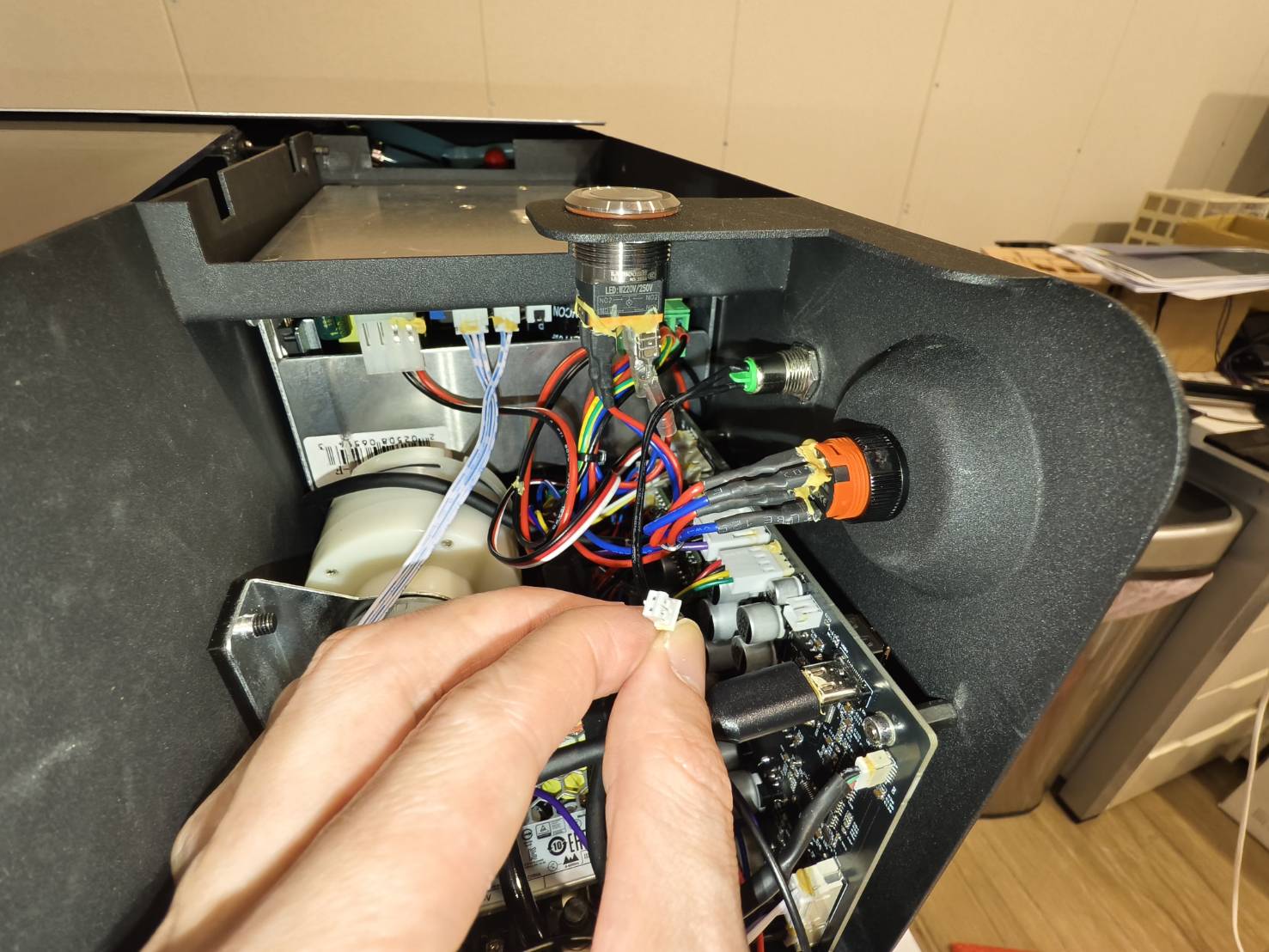

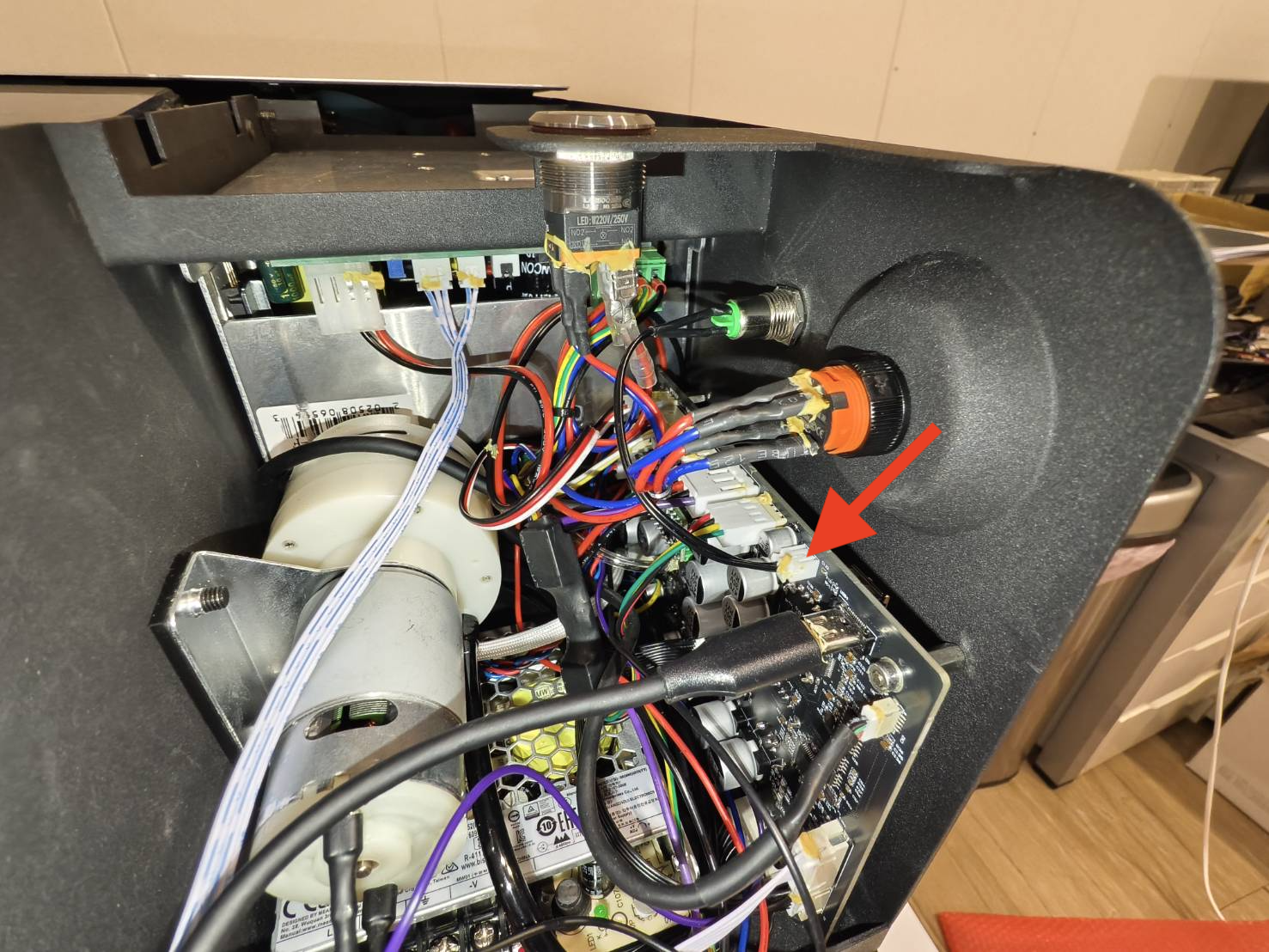

Collegare il cavo alla scheda madre.

Passaggio 7

Reinstallare il coperchio metallico anteriore. Assicurarsi che il punto bianco del cavo Type-C sia rivolto verso l'alto, come mostrato nel video.
