beamo II - Guida alla sostituzione del tubo laser

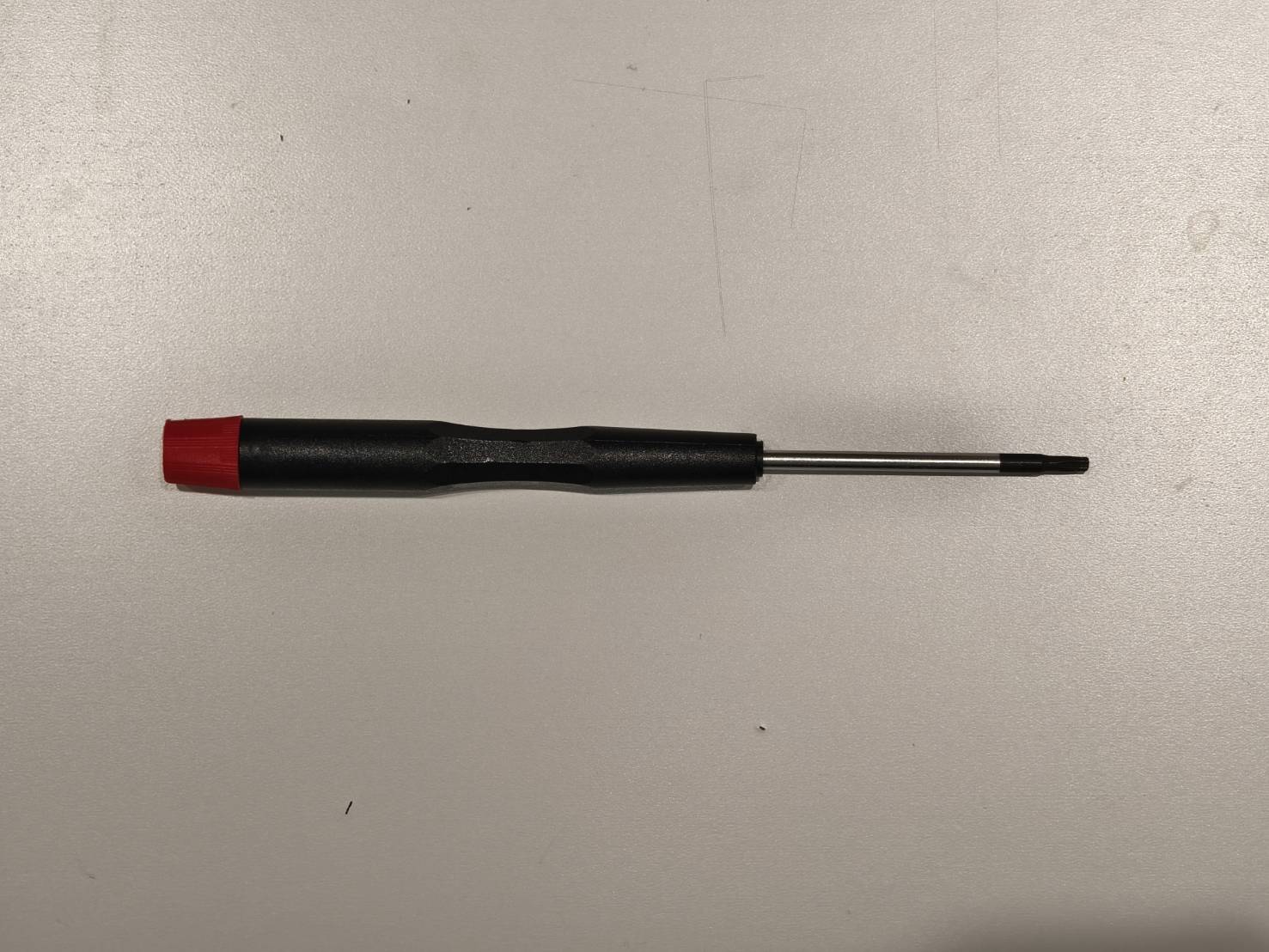

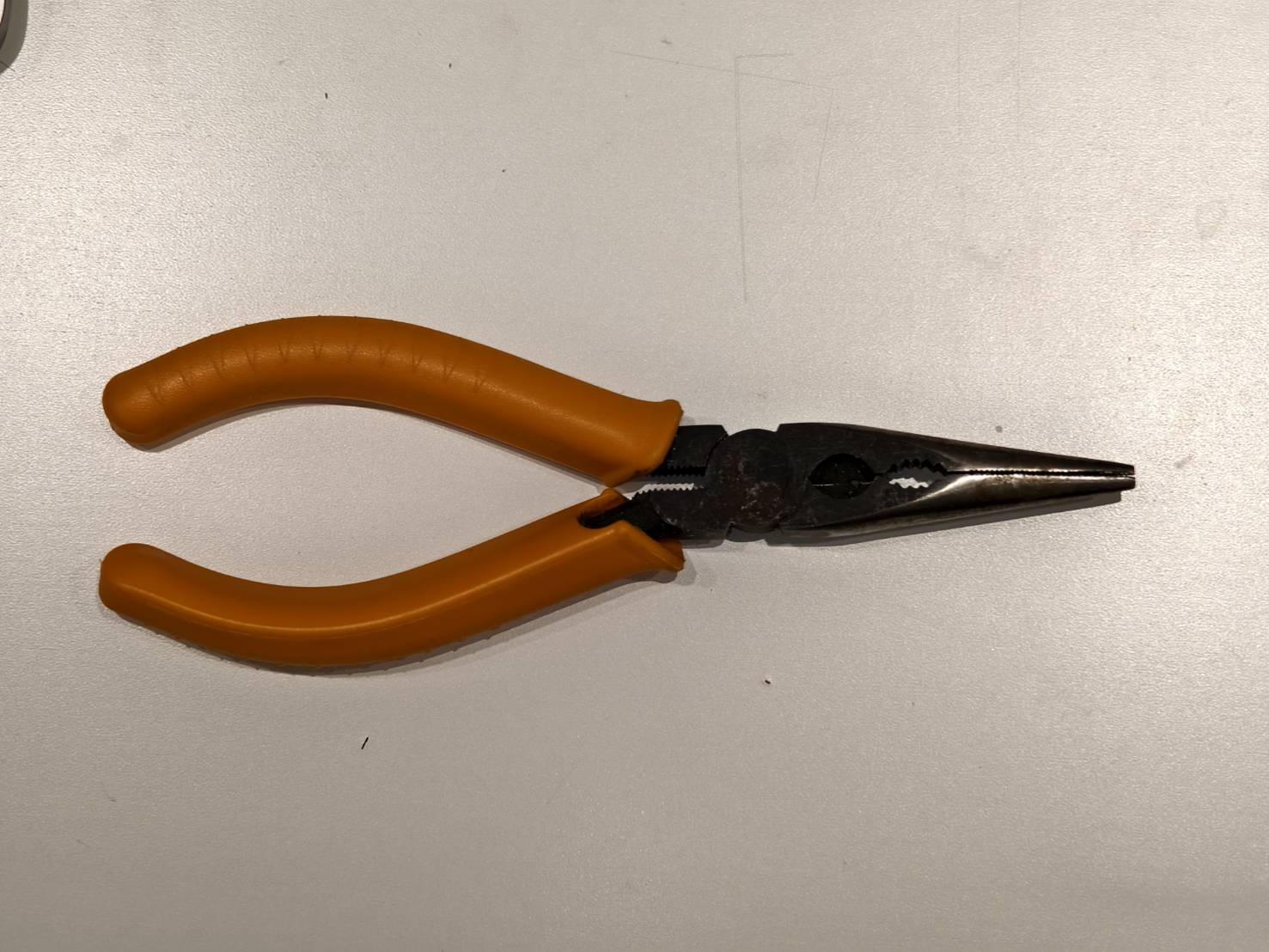

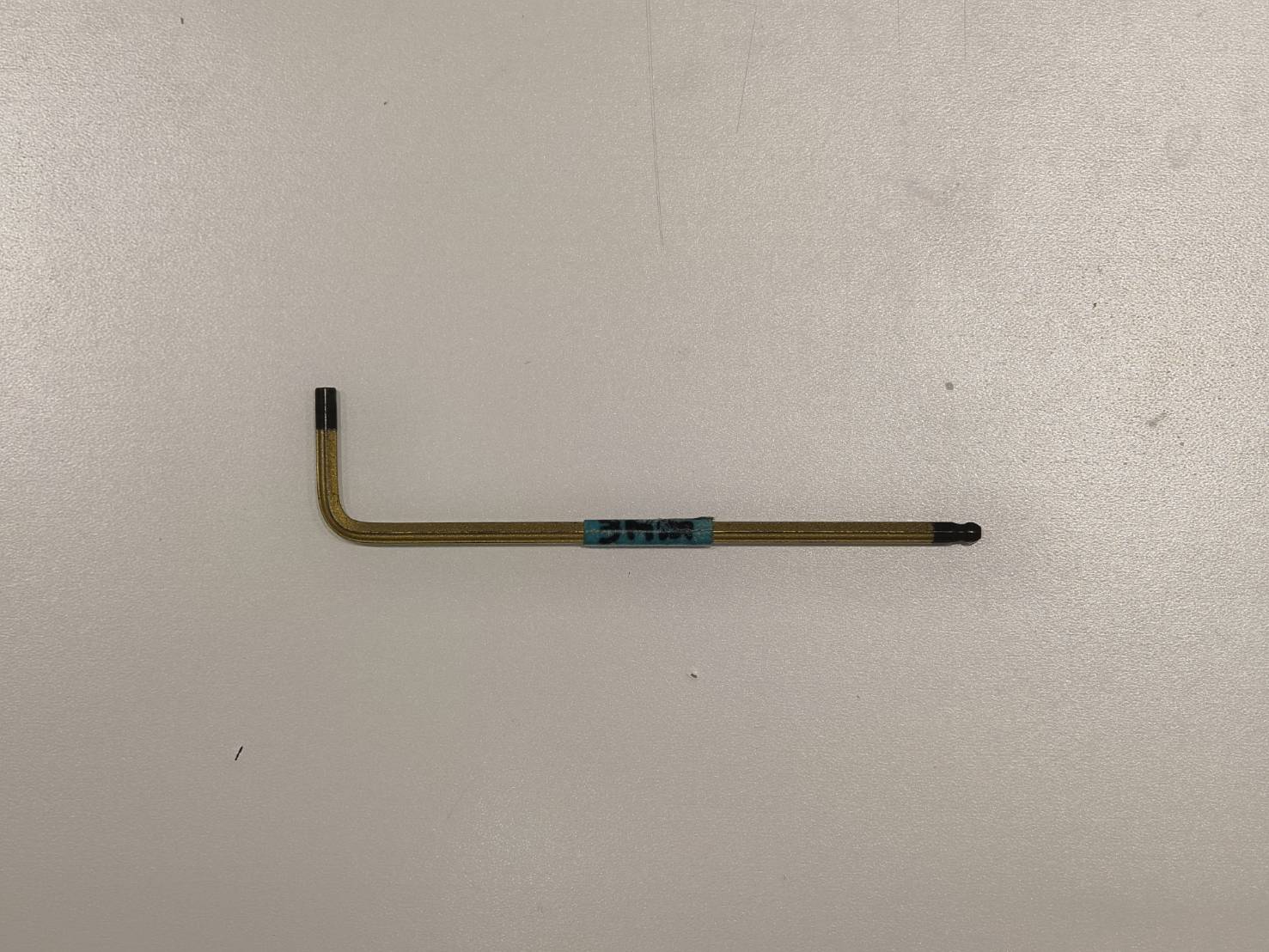

Strumenti

Passaggio 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio 2

Rimuovere il coperchio metallico posteriore.

Passaggio 3

Passaggio 4

Rimuovere i supporti del tubo laser.

Passaggio 5

Scollegare il cavo di messa a terra del tubo laser.

Passaggio 6

Posizionare gli stracci sotto il tubo laser su entrambi i lati.

Passaggio 7

Rimuovere la fascetta del tubo dell'acqua dal lato alta pressione.

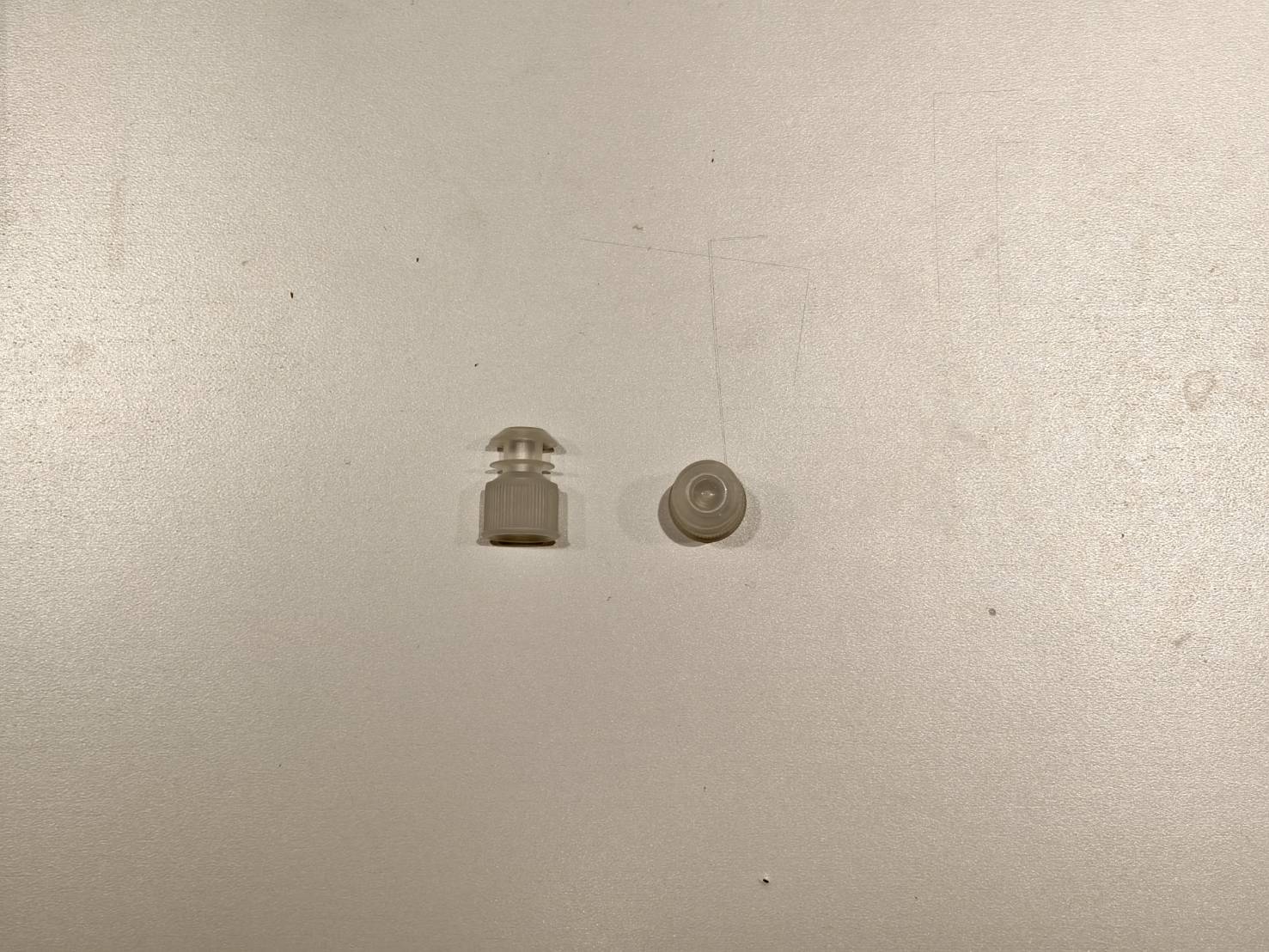

Assicurarsi che il tappo del tubo dell'acqua sia pronto per essere inserito immediatamente dopo aver scollegato il tubo.

Passaggio 8

Rimuovere la fascetta del tubo dell'acqua dal lato bassa pressione.
Assicurarsi che il tappo del tubo dell'acqua sia pronto per essere inserito immediatamente dopo aver scollegato il tubo.

Passaggio 9

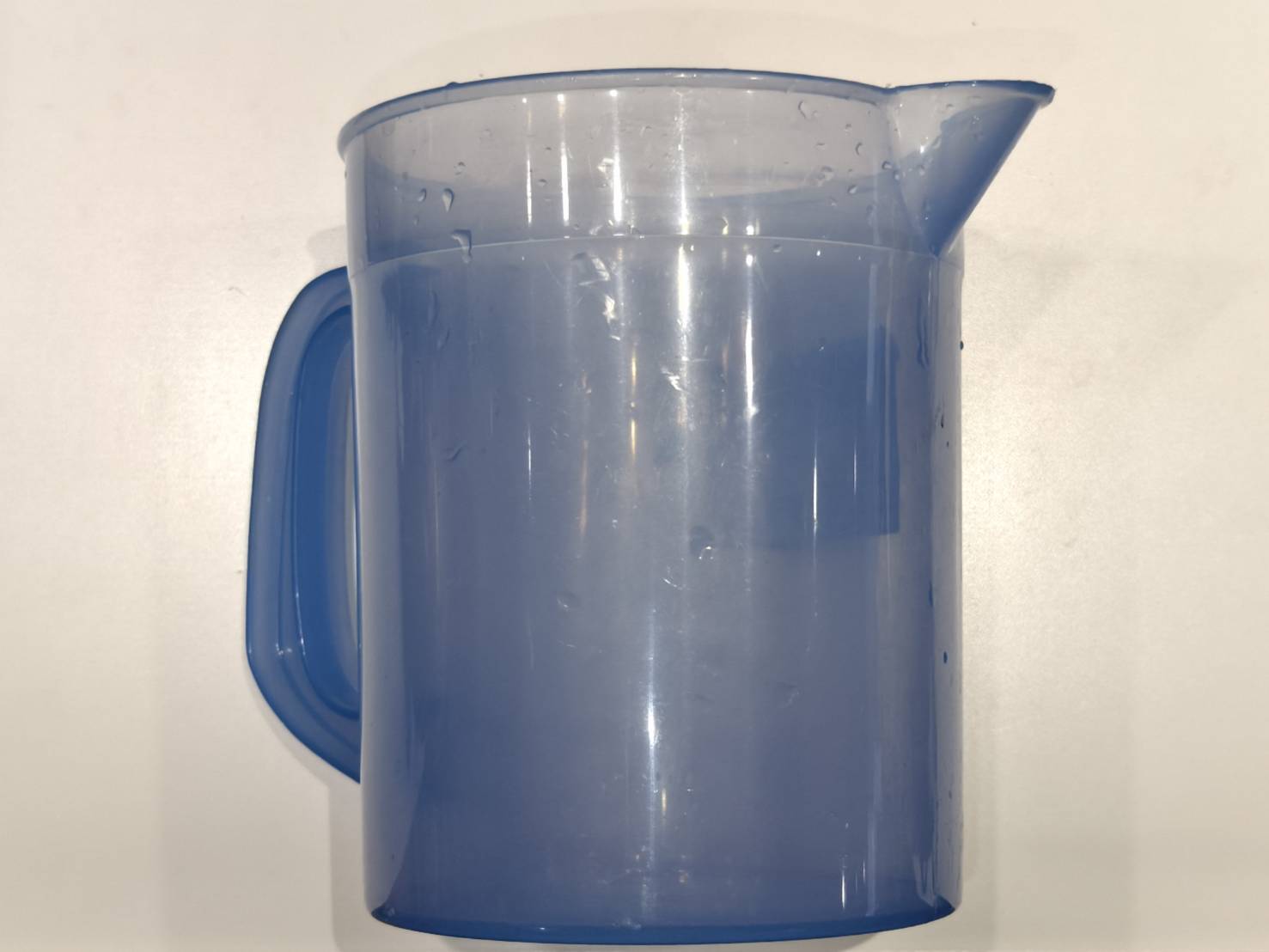

Preparare in anticipo un secchio per drenare l'acqua dal tubo laser.
Il tubo laser può quindi essere rimosso e l'acqua verrà drenata.

Passaggio 10

Posizionare il nuovo tubo laser sulla macchina e collegare il cavo di messa a terra al terminale.
(Il cavo di messa a terra deve essere sullo stesso lato dell'altro.)

Passaggio 11

Dal lato alta pressione, rimuovere il tappo del tubo e collegare il tubo dell'acqua al tubo laser.

Passaggio 12

Dal lato bassa pressione, rimuovere il tappo del tubo e collegare il tubo dell'acqua al tubo laser.

Passaggio 13

Fissare il tubo laser in posizione. Prestare attenzione a questi due punti:

1. La distanza tra l'ugello del tubo laser e la prima sede dello specchio deve essere di circa 1,5 cm (un dito).
2. Ci sono due tubi dell'acqua corti su entrambi i lati del tubo laser; devono essere orizzontali.

Passaggio 14

Riposizionare la schiuma e collegare i cavi tra il tubo laser e l'alimentatore del laser.

Passaggio 15

Aggiungere acqua al sistema.
[4-8 Riempimento dell'acqua di raffreddamento]

Passaggio 16

Dopo aver aggiunto l'acqua, allineare il percorso ottico.
[4-10 Regolazione del percorso ottico]
