beamo II - Sostituzione della sonda di messa a fuoco automatica

Strumenti

Passaggio 1

Rimuovere il nido d'ape. (Se non è possibile sollevare la testina, consultare Passaggio 3 per sollevarla manualmente.)

Passaggio 2

Spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio 3

Ruotare l'asta filettata per abbassare la testina laser e individuare le quattro viti.

Rimuovere le quattro viti.

Passaggio 4

Ruotare l'asta filettata per sollevare la testina laser, quindi sarà possibile staccare il gruppo testina laser.
(Assicurarsi che la guida lineare non cada. In caso contrario, riposizionarla.)

Passaggio 5

Rimuovere le tre viti per staccare la scheda dell'asse Z, quindi sarà possibile individuare la sonda.

Passaggio 6

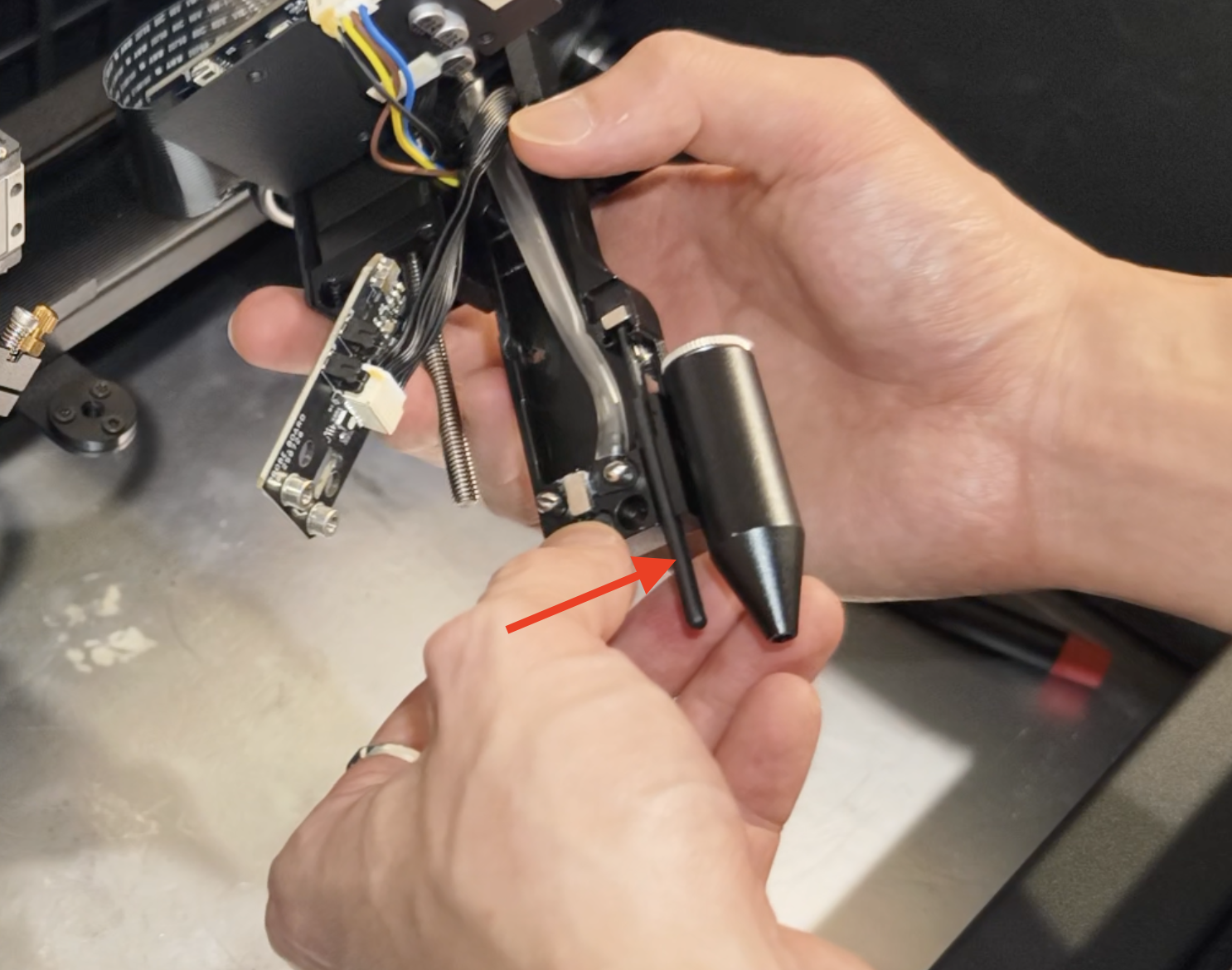

Rimuovere la vecchia sonda. Installare la nuova sonda.
Assicurarsi che la sonda di messa a fuoco e il magnete siano nella posizione corretta.
La sonda di messa a fuoco e il magnete devono attrarsi reciprocamente: questa è la posizione corretta.

Passaggio 7

Fissare la scheda dell'asse Z con il gruppo testina laser.

Passaggio 8

Installare il gruppo testina laser utilizzando l'asta filettata e fissare il gruppo testina laser con la guida lineare utilizzando le quattro viti.
