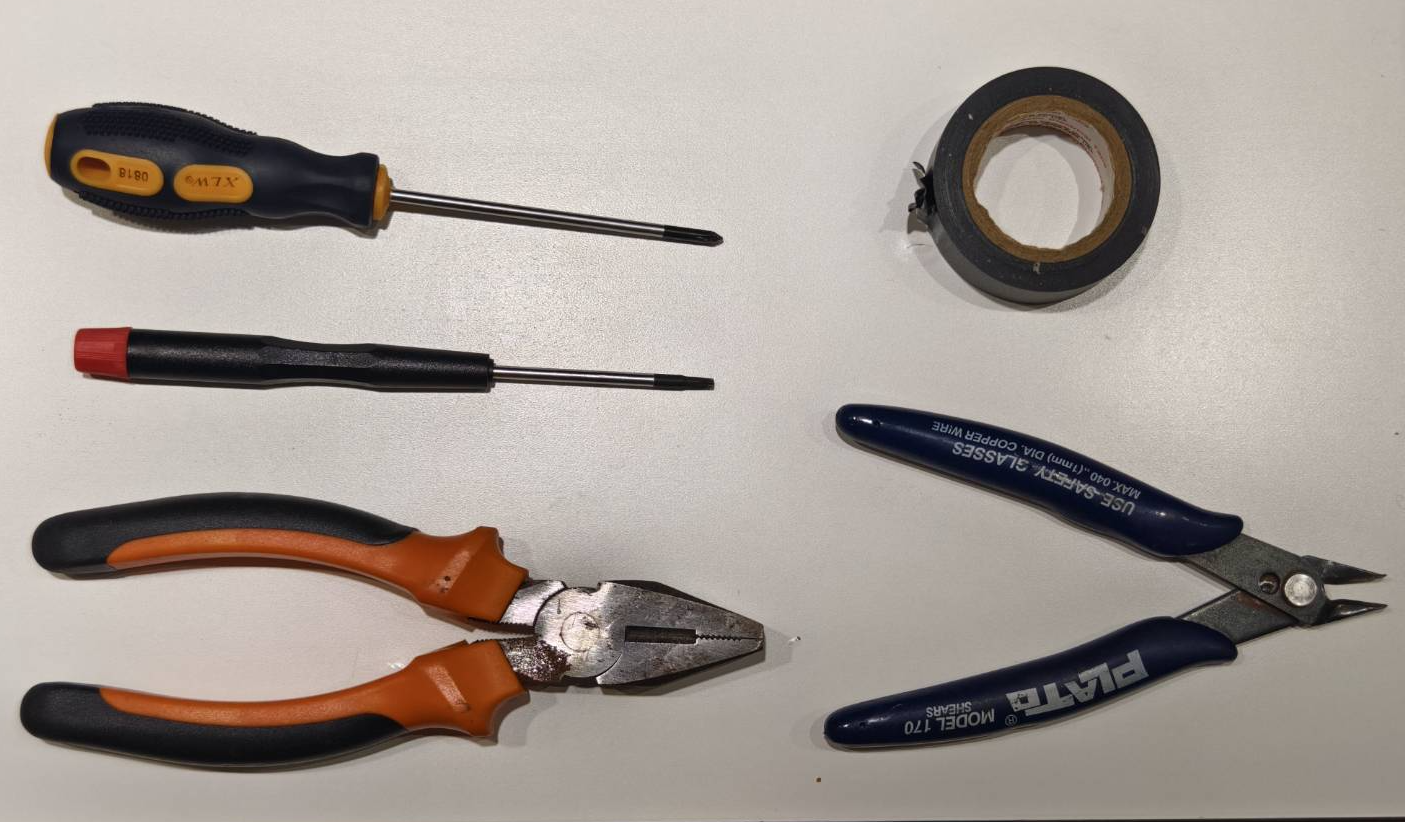

Strumenti
1 |
Cacciavite a croce |
2 |
Cacciavite Torx T8 |
3 |
Pinze |
4 |
Nastro isolante |
5 |
Tronchesi |
Passaggio 1
Spegnere la macchina e scollegare il cavo di alimentazione.
Passaggio 2
Rimuovere le viti per smontare la presa di alimentazione.
Passaggio 3
Scattare delle foto per registrare la posizione dei cavi in modo da non dimenticarla durante l'installazione della nuova presa di alimentazione.
- Il cavo rosso deve essere collegato a "L".
- Il cavo blu deve essere collegato a "N".
- Il cavo verde/giallo deve essere collegato a "G".

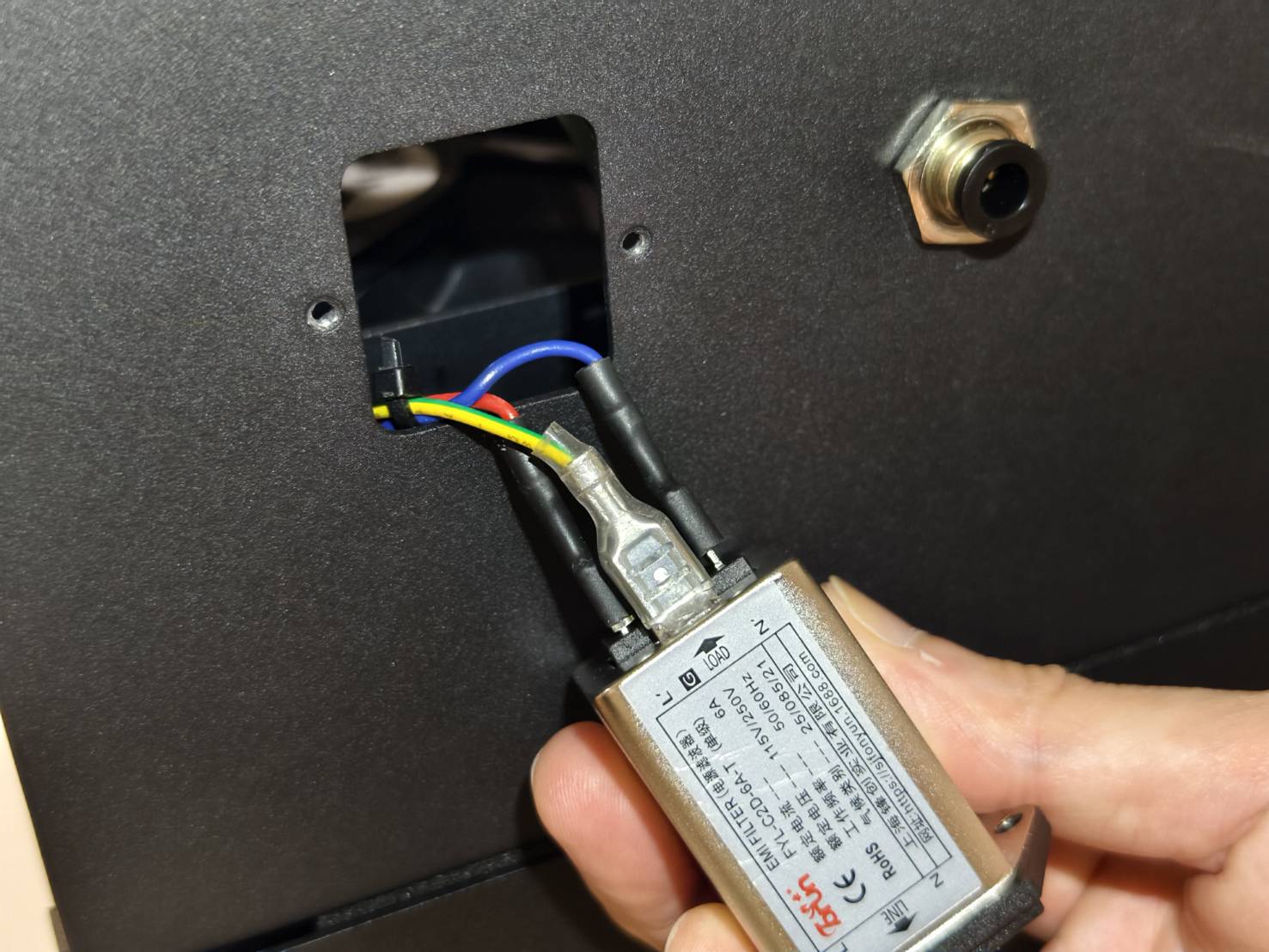

Passaggio 4
Scollegare i cavi dalla presa di alimentazione; a questo punto la presa può essere rimossa dal sistema.
(Per alcuni cavi potrebbe essere necessario utilizzare le tronchesi. L'importante è spingere la clip centrale in modo che non rimanga agganciata ai pin della presa di alimentazione.)
Passaggio 5
Avvolgere i cavi con nastro isolante.
Passaggio 6
Collegare i cavi alla nuova presa di alimentazione premendoli per garantire un collegamento sicuro.
(Fare riferimento alla foto scattata nel Passaggio 3 per la posizione dei cavi.)
Passaggio 7
Montare la presa di alimentazione sulla macchina.
