beamo II - Sostituzione della pompa dell'aria

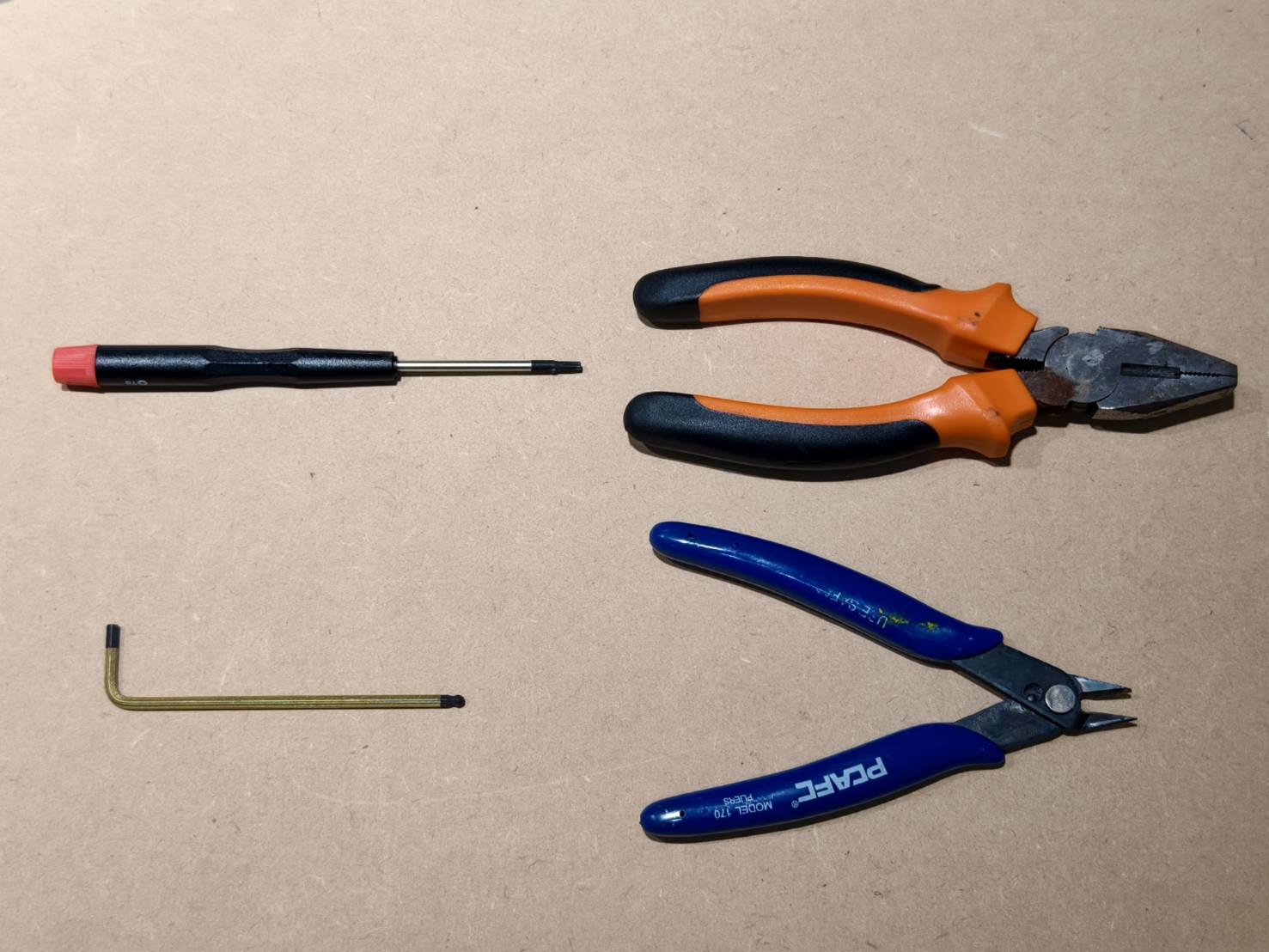

Strumenti

Passaggio 1

Spegnere la macchina e rimuovere il coperchio frontale metallico.

Passaggio 2

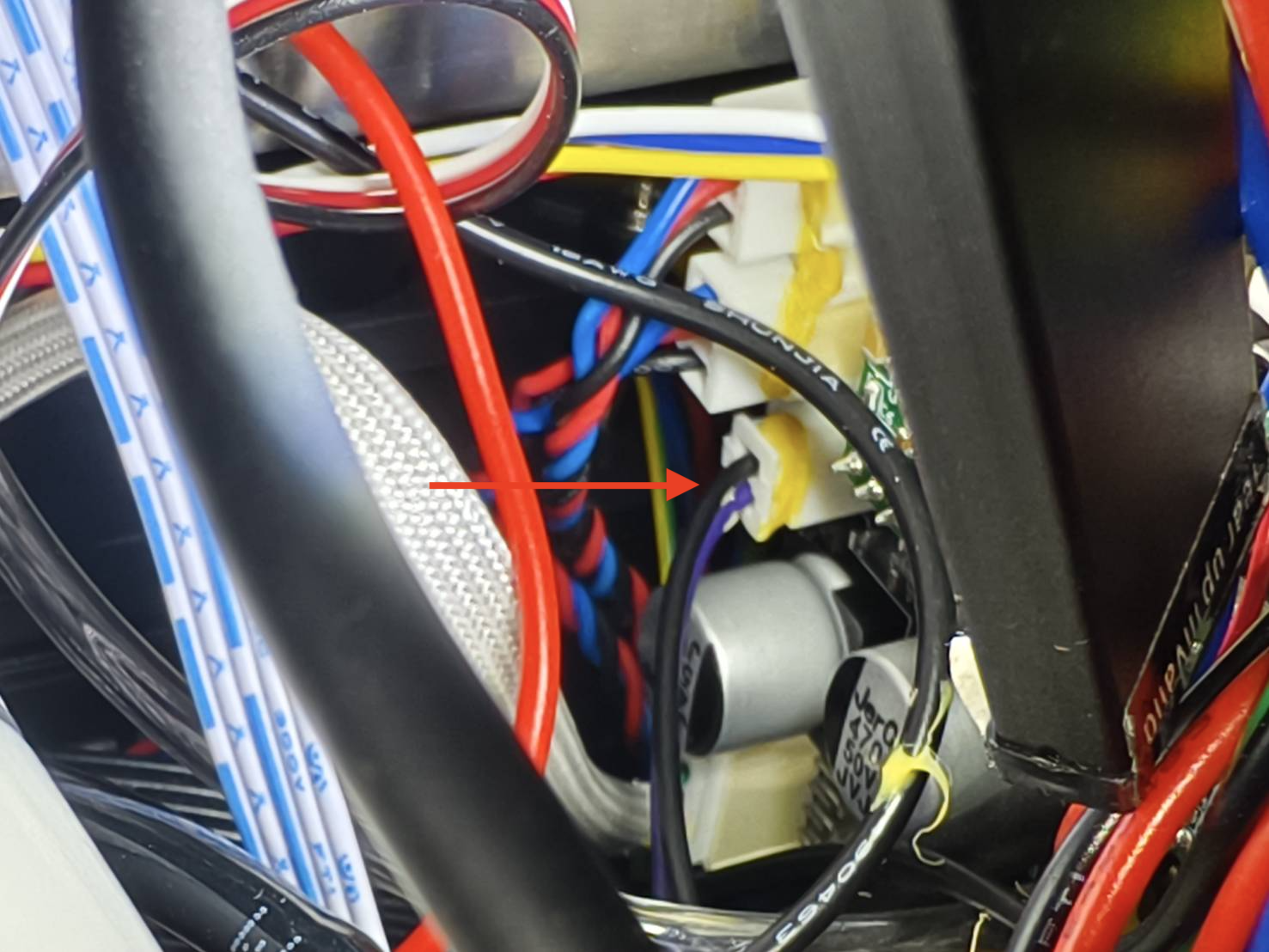

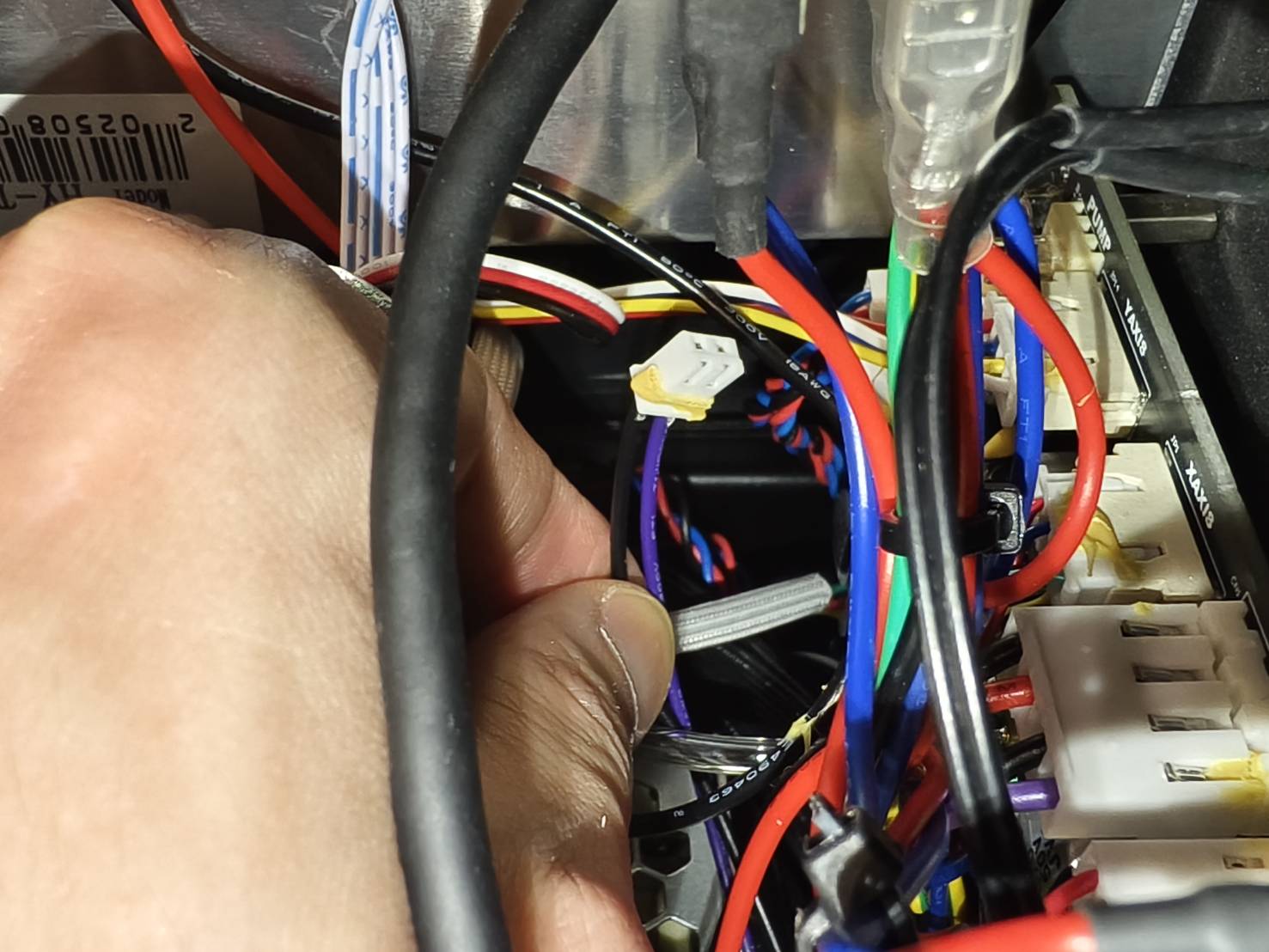

Scollegare il cavo della pompa dell'aria dalla scheda madre.
(Se la vostra scheda madre differisce dalle foto sottostanti, consultare lo schema per individuare la posizione corretta del cavo.)

Passaggio 3

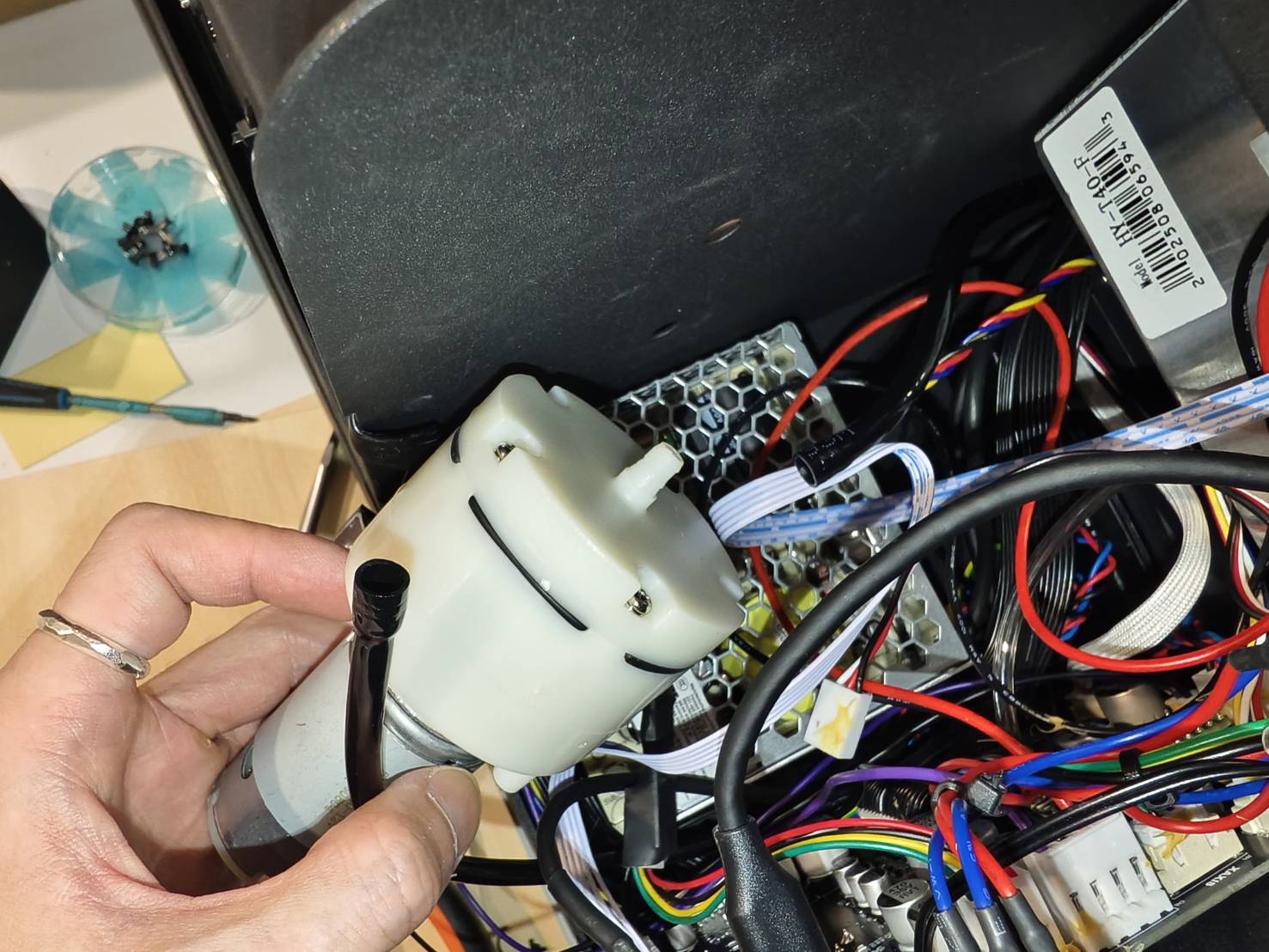

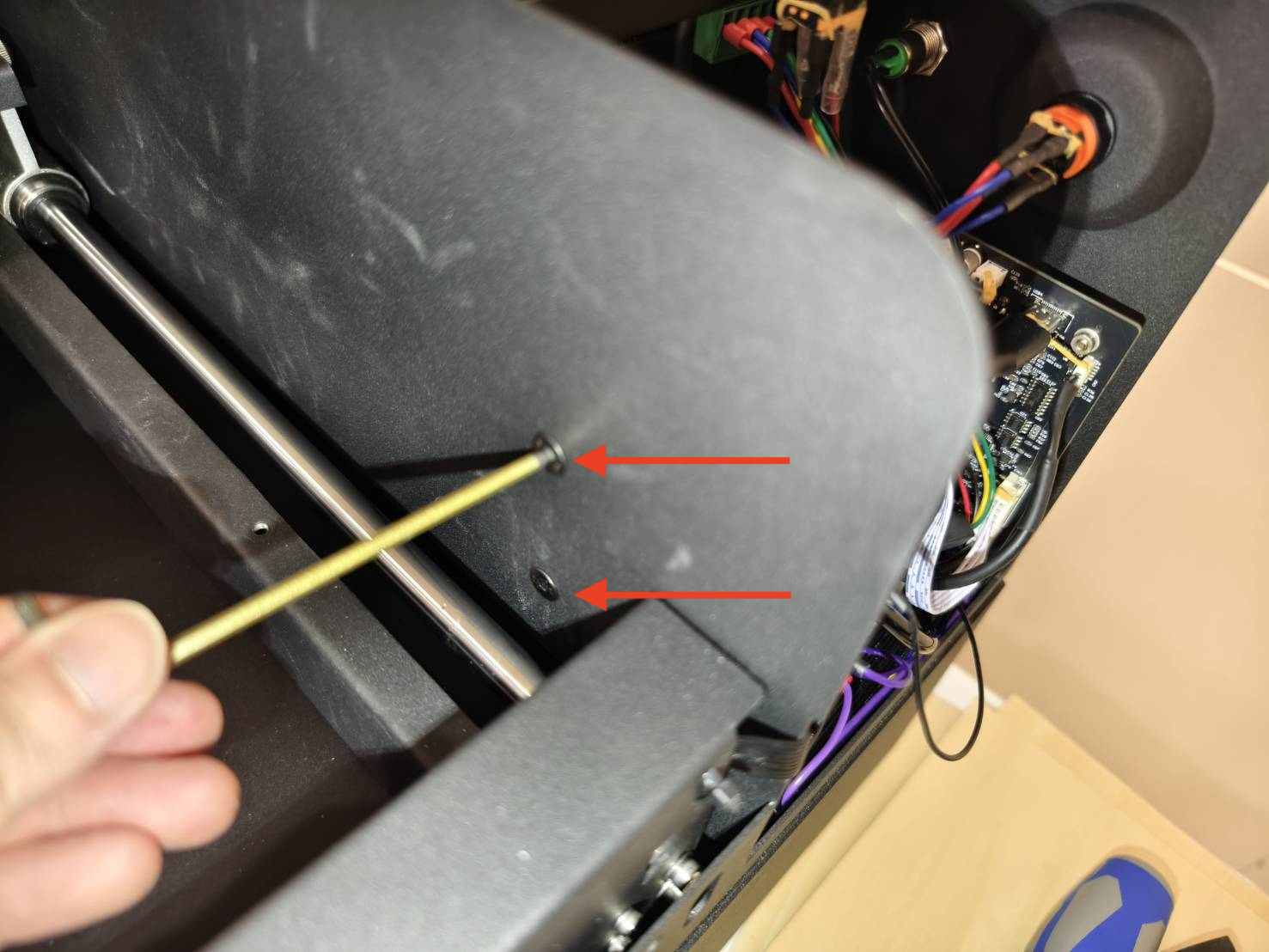

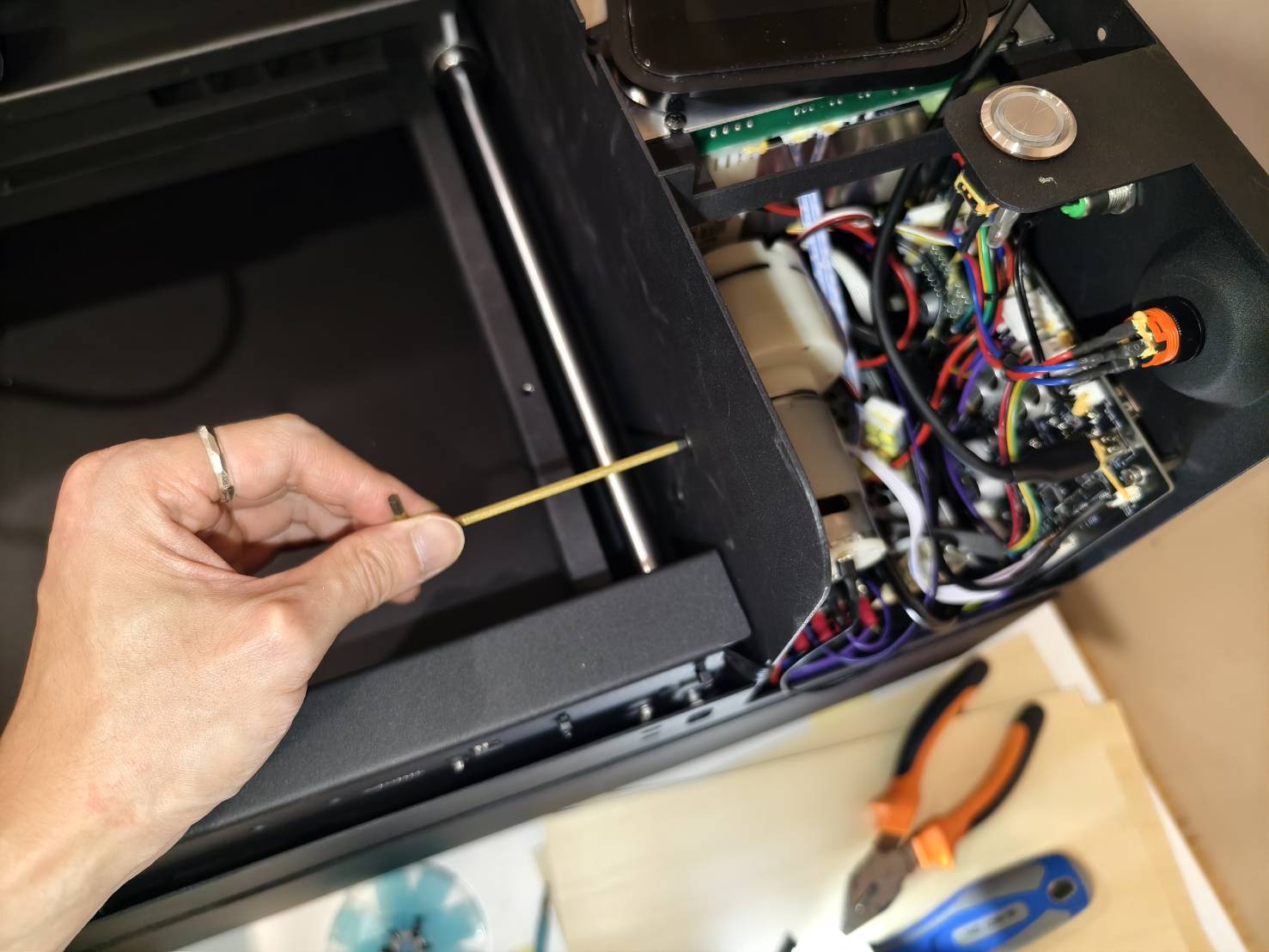

Rimuovere le viti del supporto della pompa dell'aria. La pompa dell'aria può quindi essere smontata.

Passaggio 4

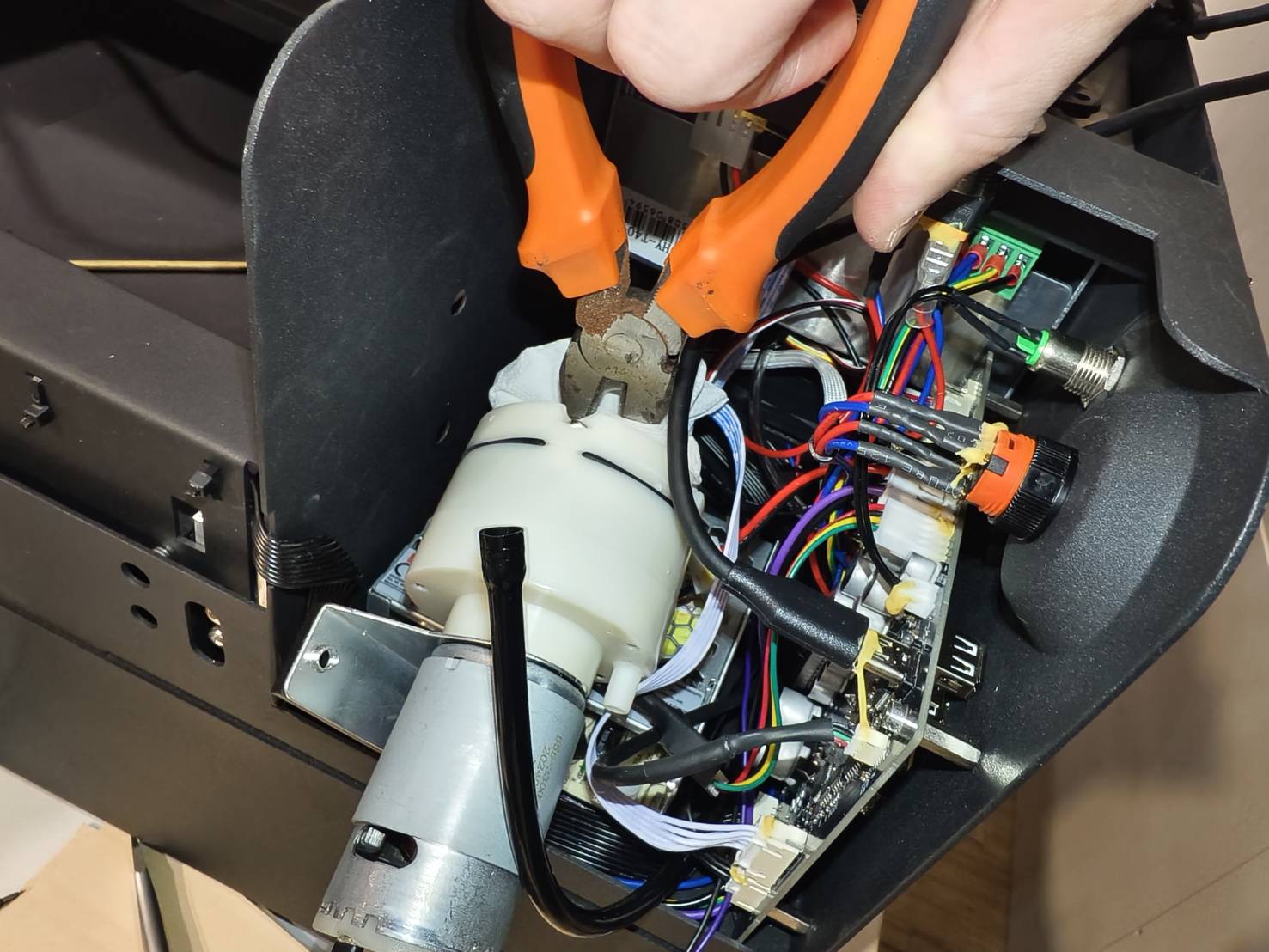

Tagliare le fascette sui tubi dell'aria.

Passaggio 5

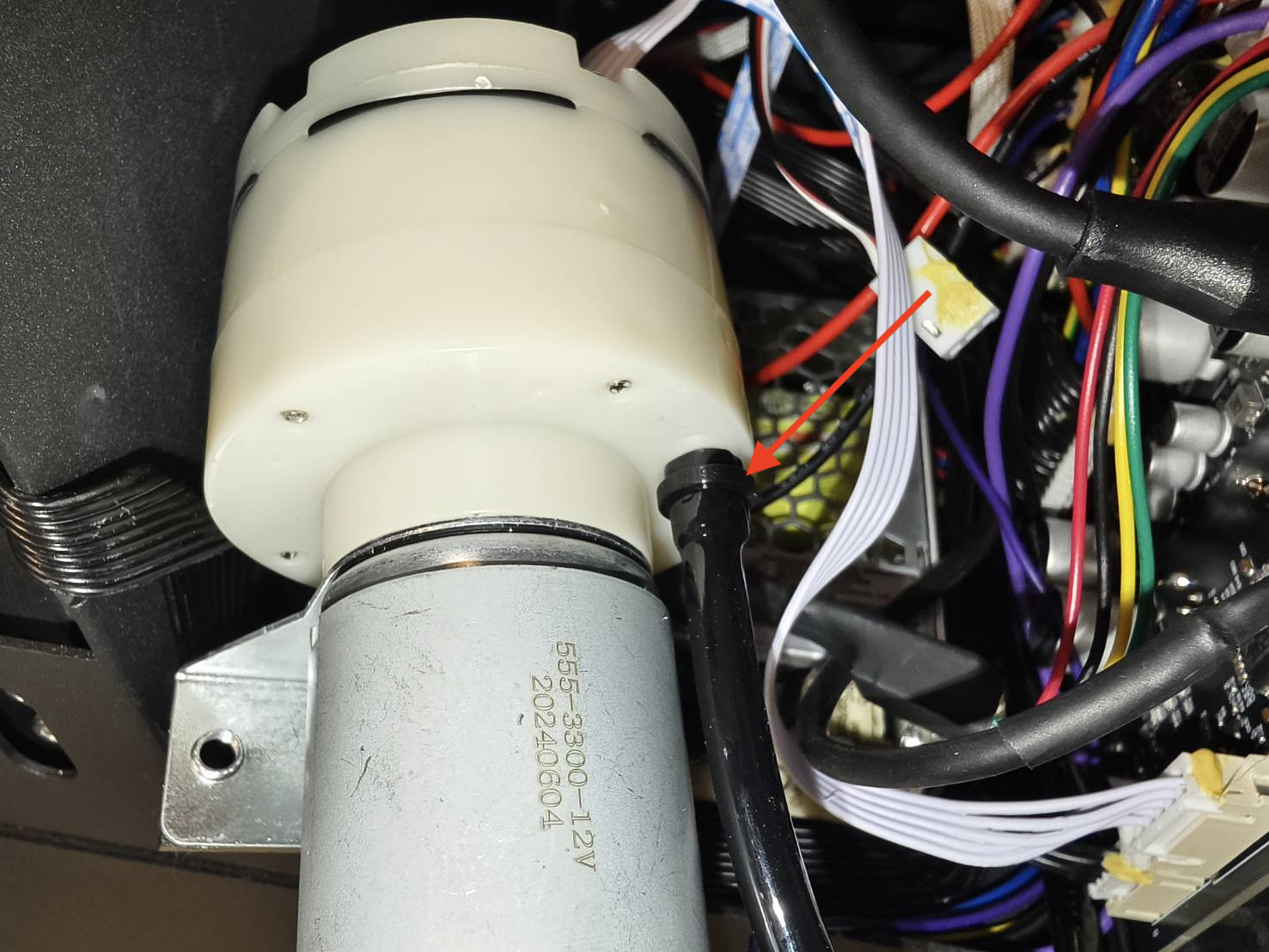

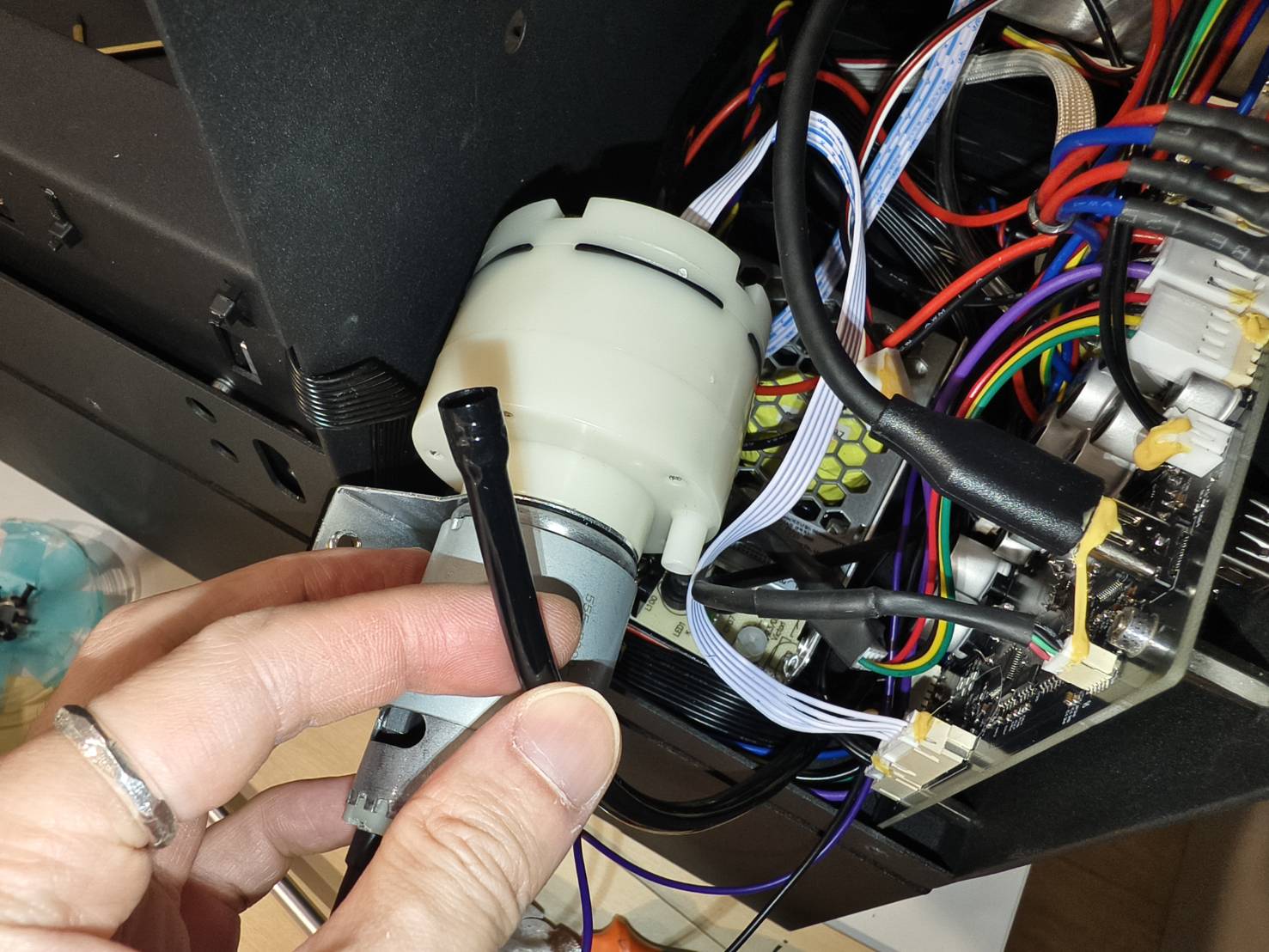

Scollegare i tubi dell'aria dalla pompa dell'aria.

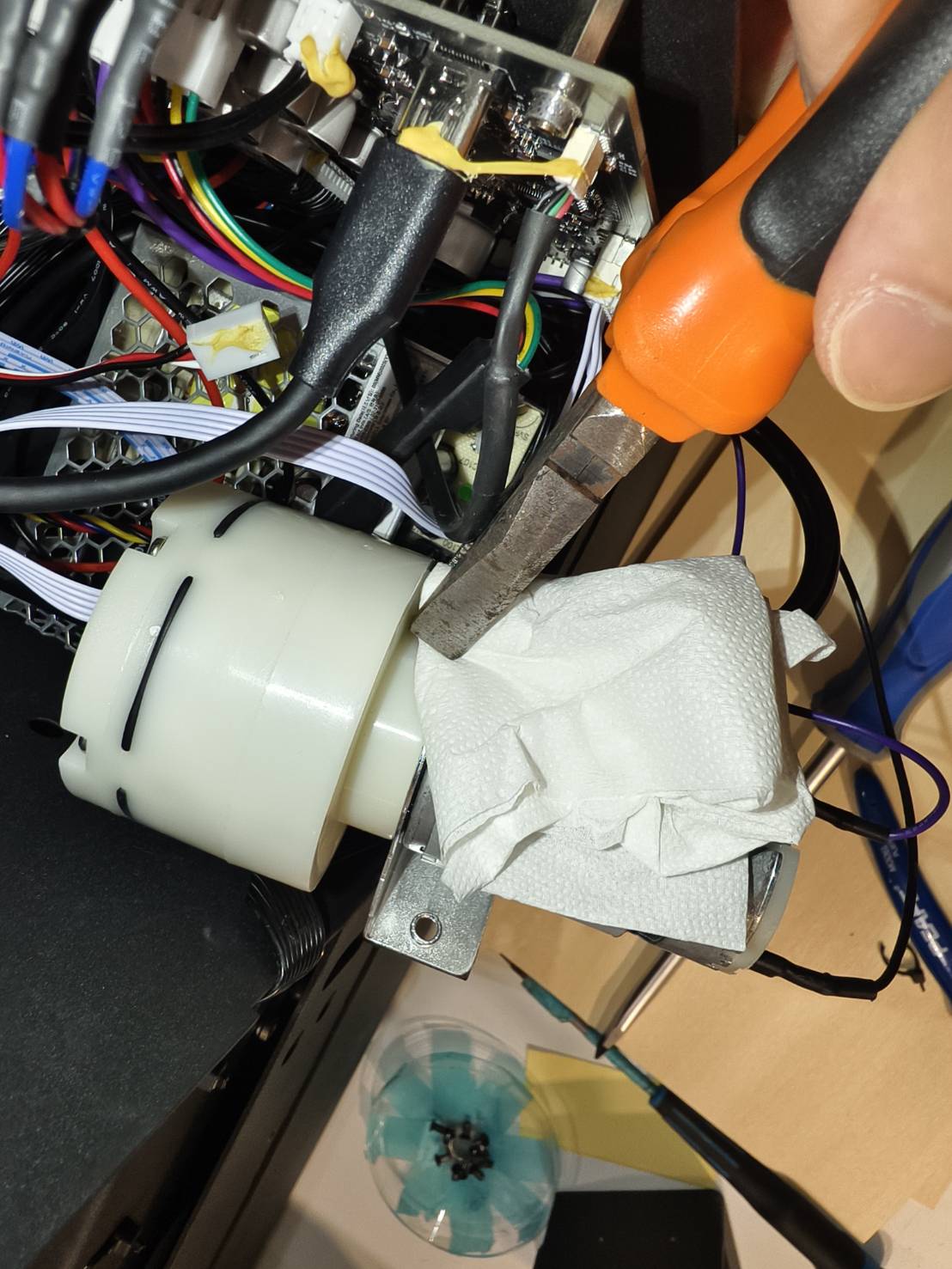

Utilizzare delle pinze con carta o tessuto per proteggere il tubo dell'aria da eventuali danni.

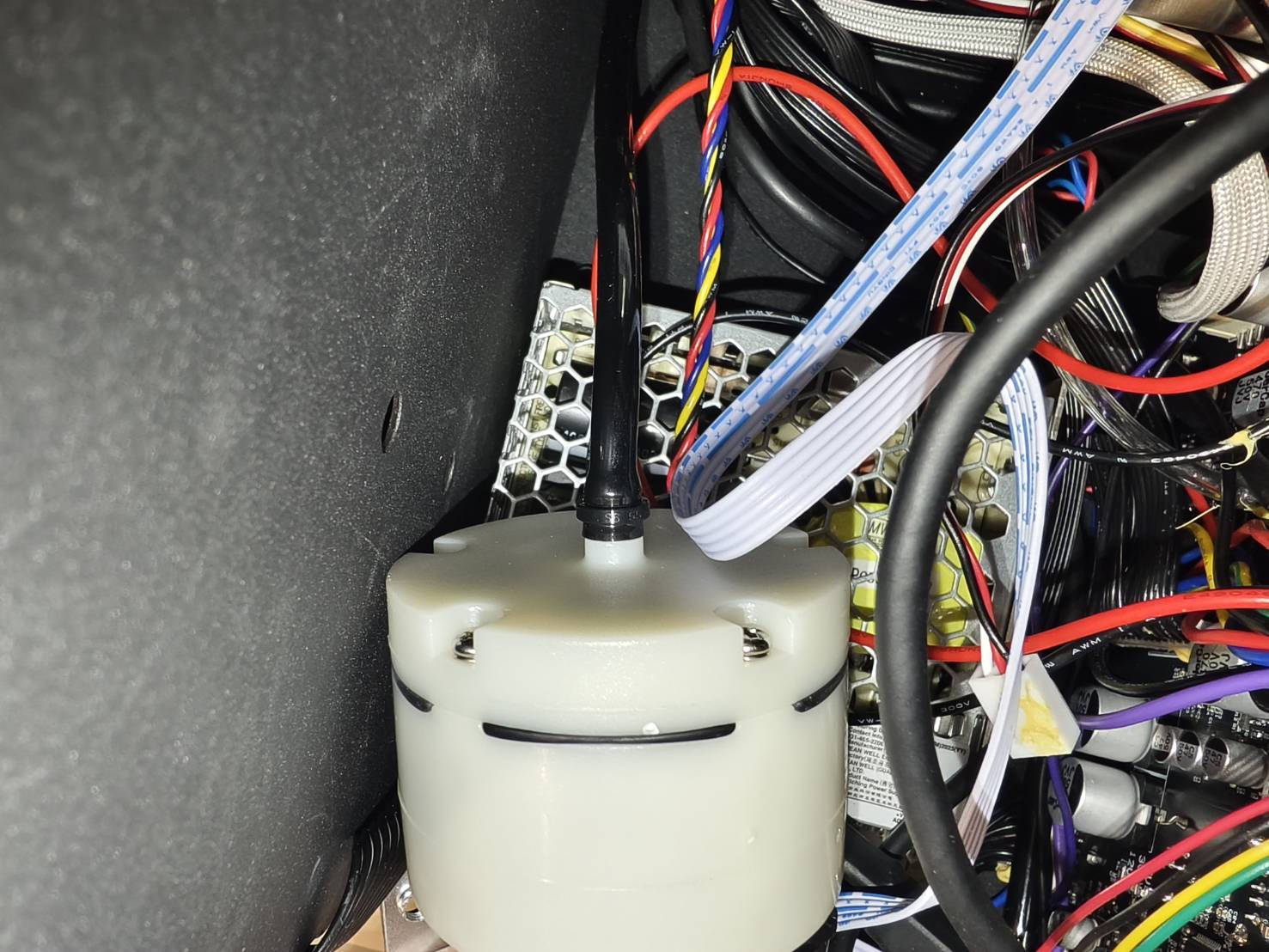

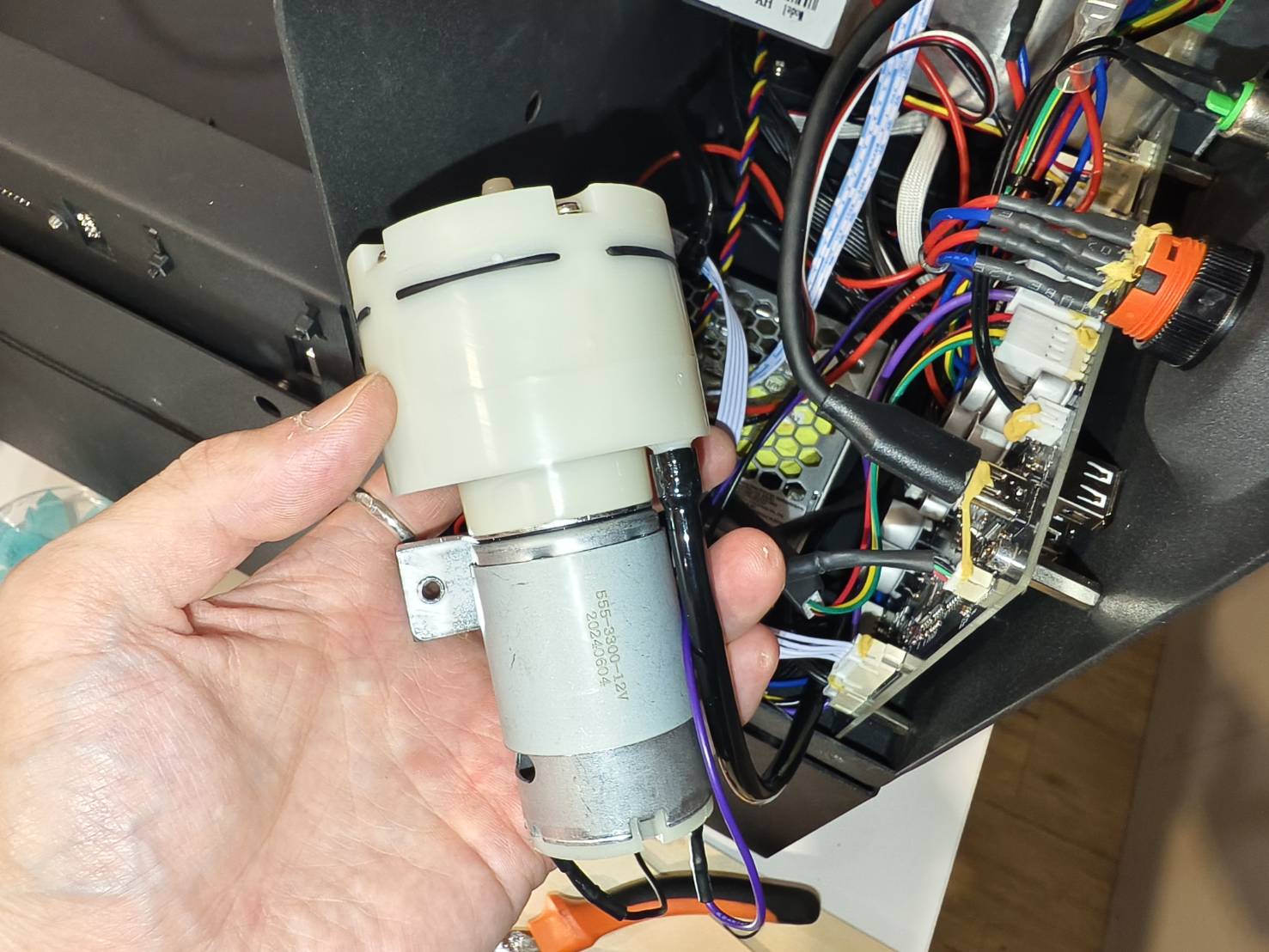

A questo punto la pompa dell'aria può essere rimossa dal sistema.

Passaggio 6

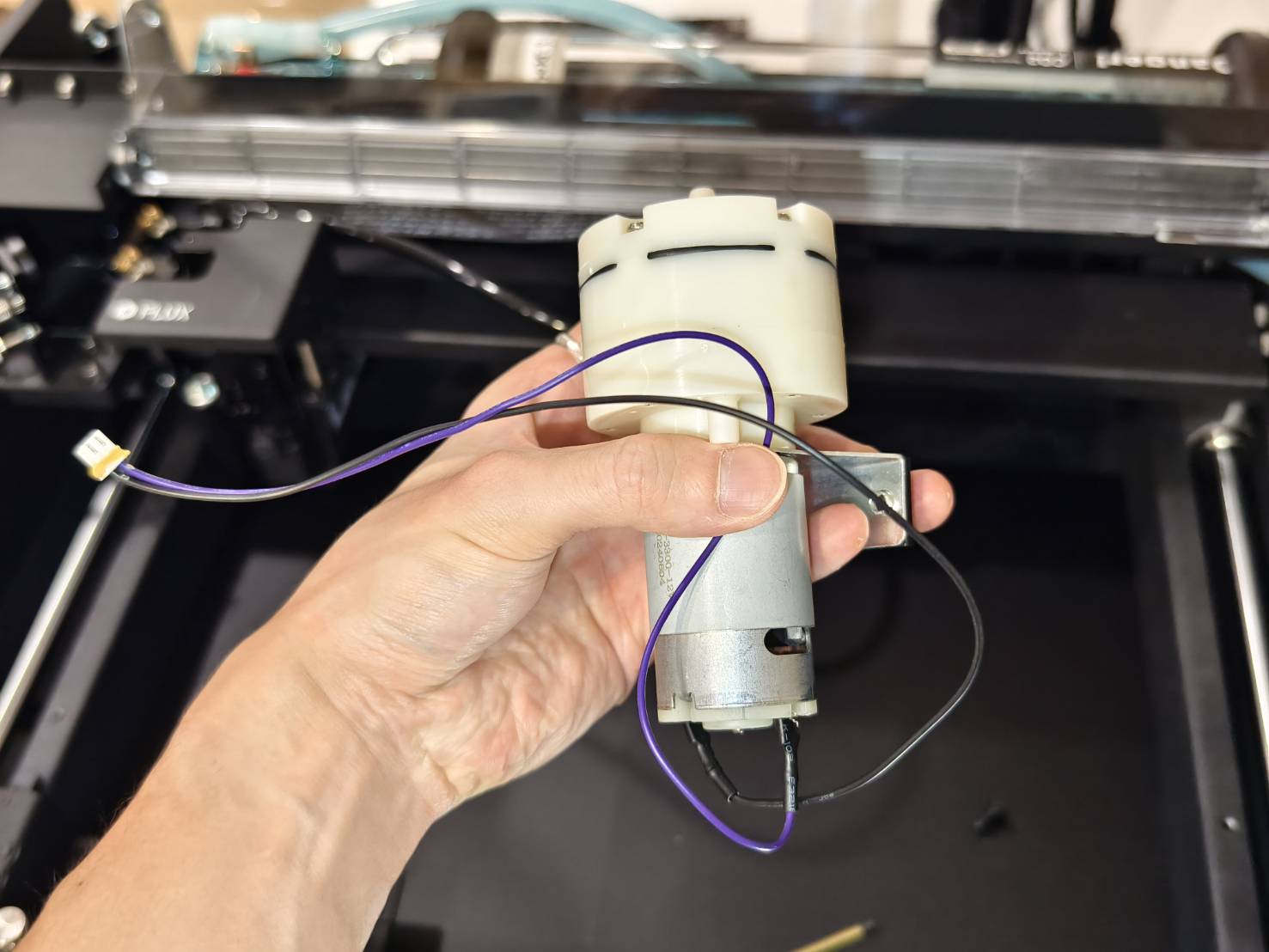

Collegare il cavo della nuova pompa dell'aria alla scheda madre.
(Se la vostra scheda madre differisce dalle foto sottostanti, consultare lo schema per individuare la posizione corretta del cavo.)

Passaggio 7

Collegare i tubi dell'aria alla nuova pompa dell'aria.

Passaggio 8

Montare la pompa dell'aria sul telaio.

Passaggio 9

Reinstallare il coperchio metallico anteriore.
