beamo II - Sostituzione dell'alimentatore laser (Laser PSU)

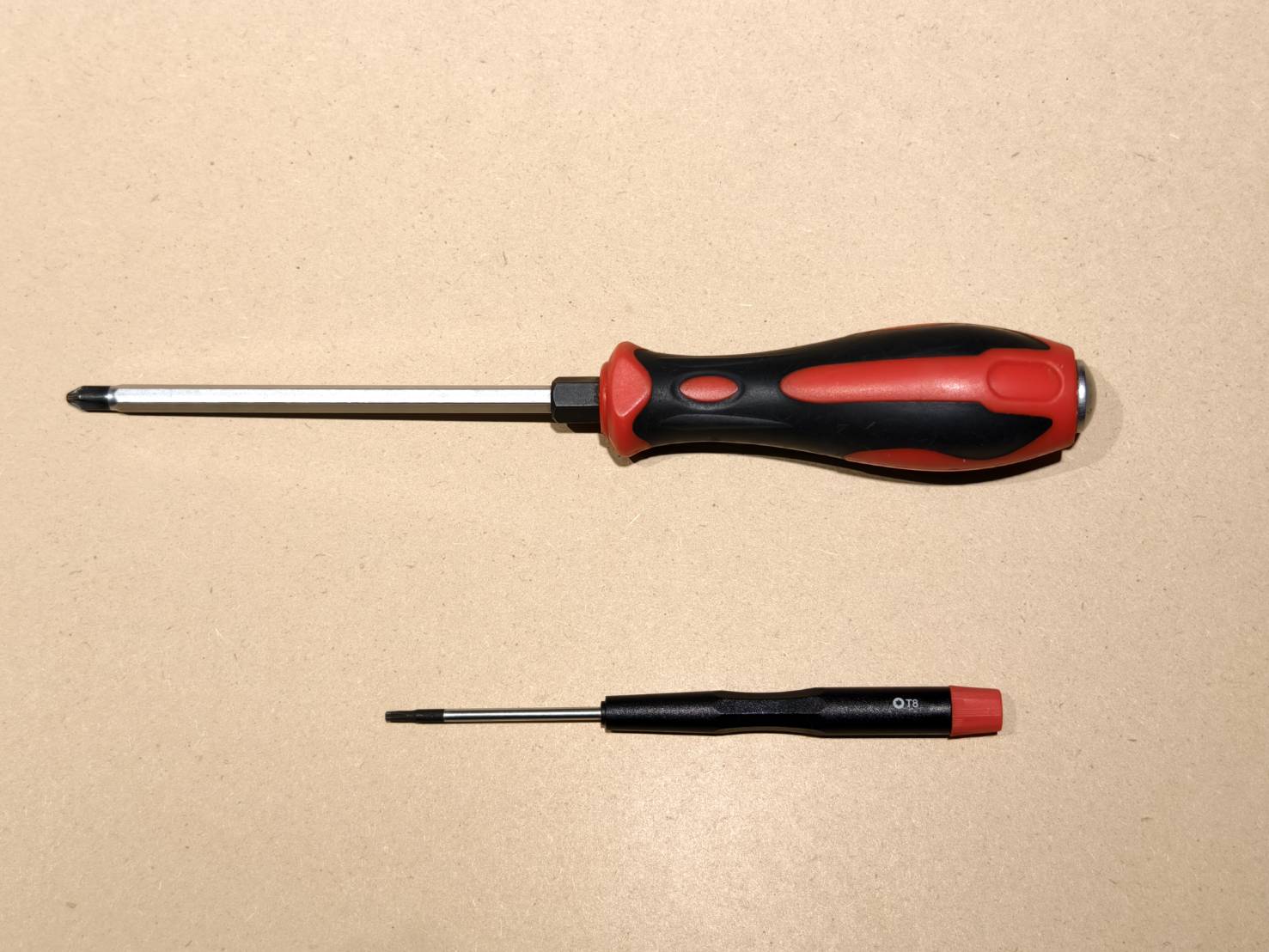

Strumenti

Passaggio 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio 2

Rimuovere il coperchio metallico anteriore. (Viti Torx T8 * 10 pz.)

Passaggio 3

Rimuovere il coperchio metallico posteriore.

Passaggio 4

Scollegare i cavi dall'alimentatore laser (PSU).

Passaggio 5

• Rimuovere le quattro viti dell'alimentatore laser.



Passaggio 6

Rimuovere l'alimentatore laser (PSU) e posizionarlo temporaneamente da parte.
(Il cavo dell'alimentatore è ancora collegato al tubo laser in questo momento.)

Passaggio 7

Smontare la pompa dell'acqua per scollegare il cavo dell'alimentatore dal tubo laser, dopodiché sarà possibile rimuovere l'alimentatore laser dal sistema.

Passaggio 8

Collegare il cavo del nuovo alimentatore al tubo laser e rimontare la pompa dell'acqua nella sua posizione.

Passaggio 9

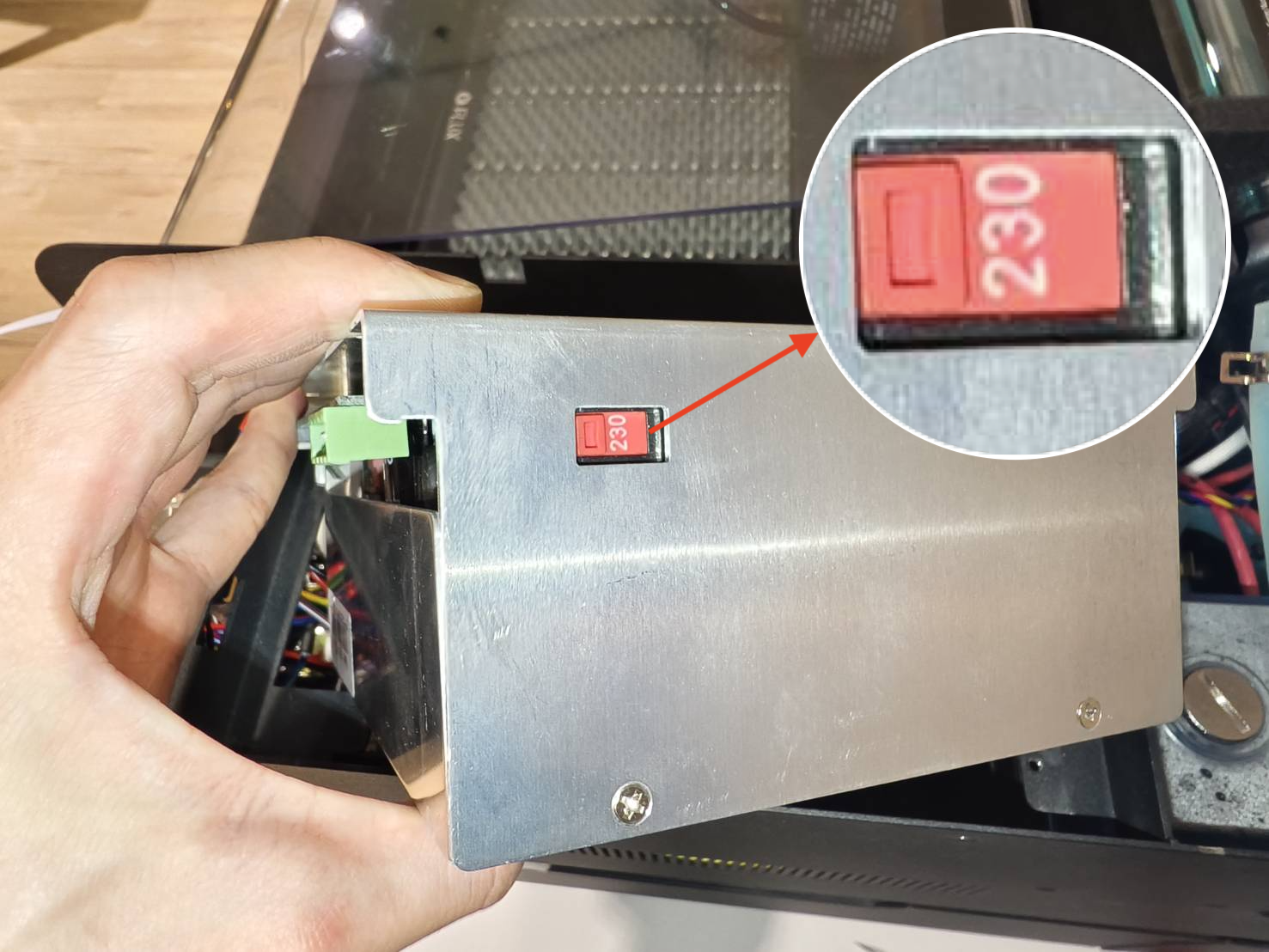

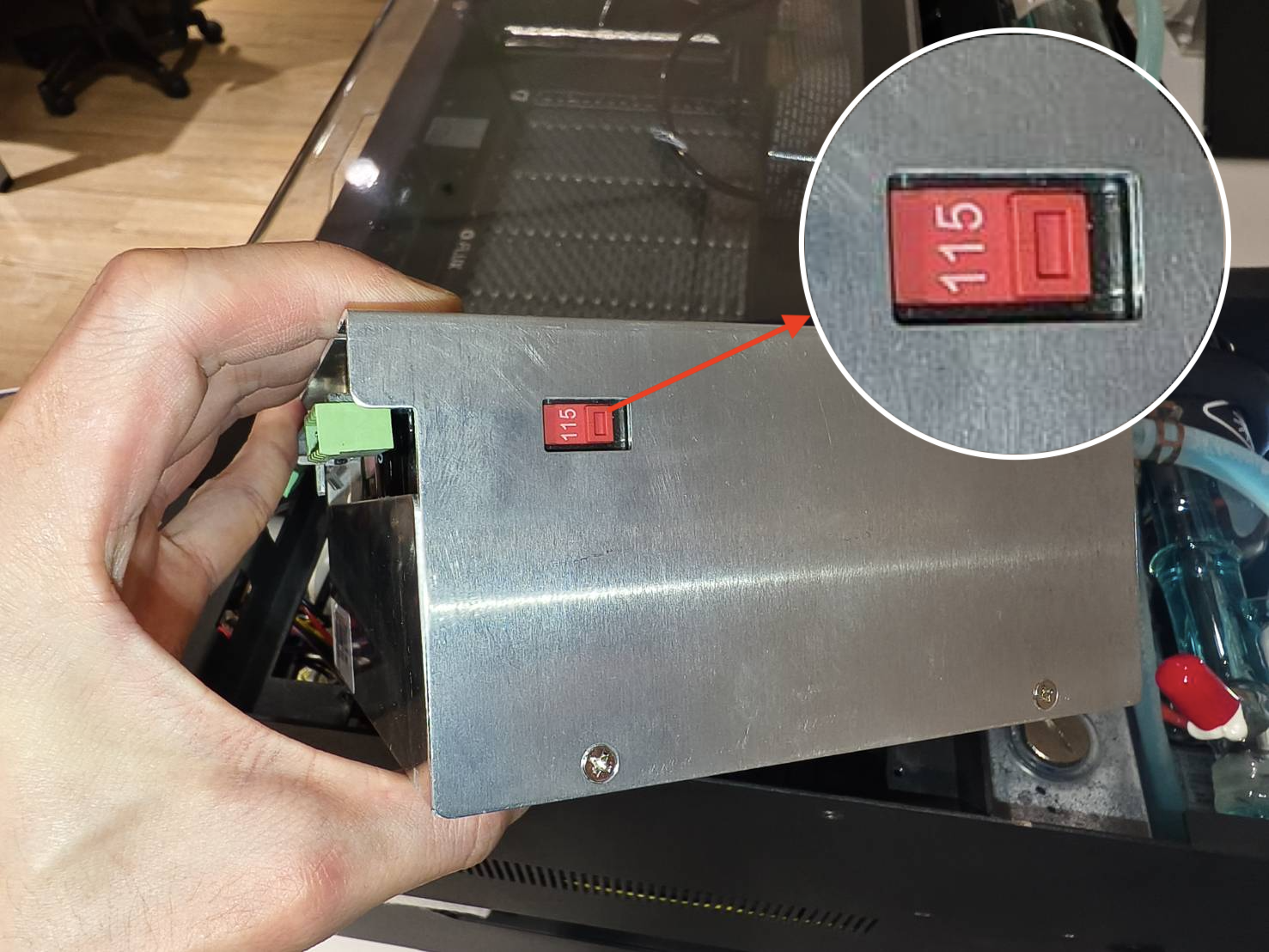

• È presente un selettore di tensione per 115V o 230V. Impostare la tensione corretta in base al proprio ambiente. (Ad esempio, negli Stati Uniti si utilizza 110V, quindi selezionare 115V. Nel Regno Unito si utilizza 230V, quindi selezionare 230V.)

• Posizionare l'alimentatore laser nella sua sede.

Passaggio 10

Fissare l'alimentatore con le quattro viti.

Passaggio 11

Collegare i cavi all'alimentatore laser.

Passaggio 12

Collegare il cavo Type-C alla scheda madre. Assicurarsi che il punto bianco sul cavo sia rivolto verso il basso.

Passaggio 13

Reinstallare il coperchio metallico posteriore.

Passaggio 14

Reinstallare il coperchio metallico anteriore. Assicurarsi che il punto bianco del cavo Type-C sia rivolto verso l'alto, come mostrato nel video.
