beamo II - Sostituzione della pompa dell'acqua

Strumenti

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

Rimuovere il coperchio metallico anteriore. (Vite Torx T8 * 10 pz.)

Fase 3

Rimuovere il coperchio metallico posteriore.

Fase 4

Scollegare i cavi dall'alimentatore laser (PSU).

Passaggio 5

Rimuovere le quattro viti dall'alimentatore laser.

Passaggio 6

Rimuovere l'alimentatore laser e posizionarlo temporaneamente da parte.
(Il cavo dell'alimentatore è ancora collegato al tubo laser in questo momento.)

Passaggio 7

• Smontare la pompa dell'acqua dal telaio della macchina.

• Scollegare il cavo della pompa dell'acqua dalla scheda madre.

Passaggio 8

Posizionare gli stracci intorno alla scheda madre e ai cavi all'interno della macchina.
Fare riferimento al video.

Passaggio 9

Rimuovere le fascette metalliche dai tubi dell'acqua.

Passaggio 10

Scollegare la pompa dell'acqua dai tubi e rimuoverla dal sistema.
Assicurarsi di preparare in anticipo i tappi per i tubi, poiché quando la pompa viene scollegata, è probabile che l'acqua fuoriesca. Si consiglia di utilizzare immediatamente i tappi.
(La carta assorbente viene utilizzata per evitare che il tubo dell'acqua venga danneggiato dalle pinze.)

Passaggio 11

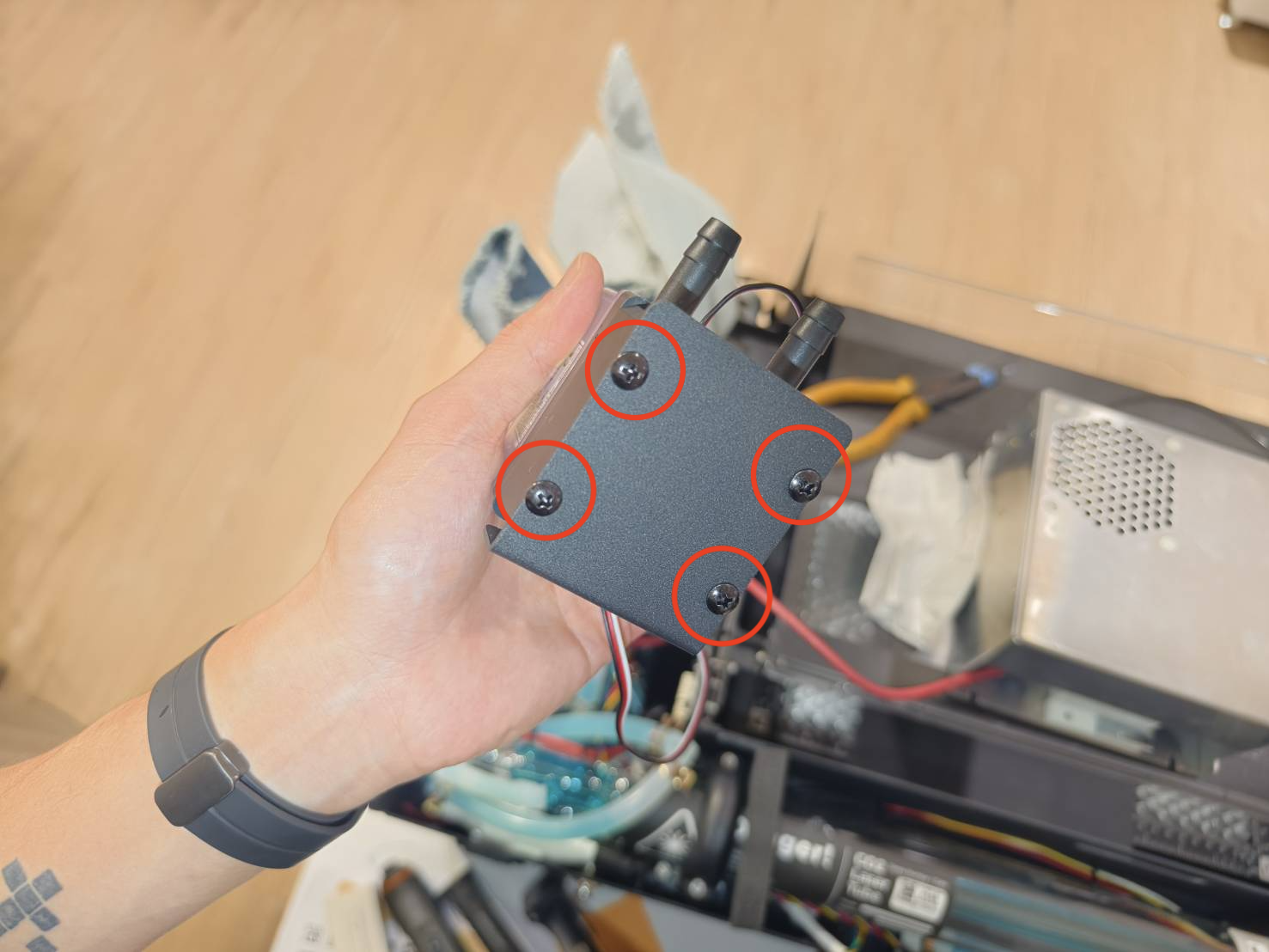

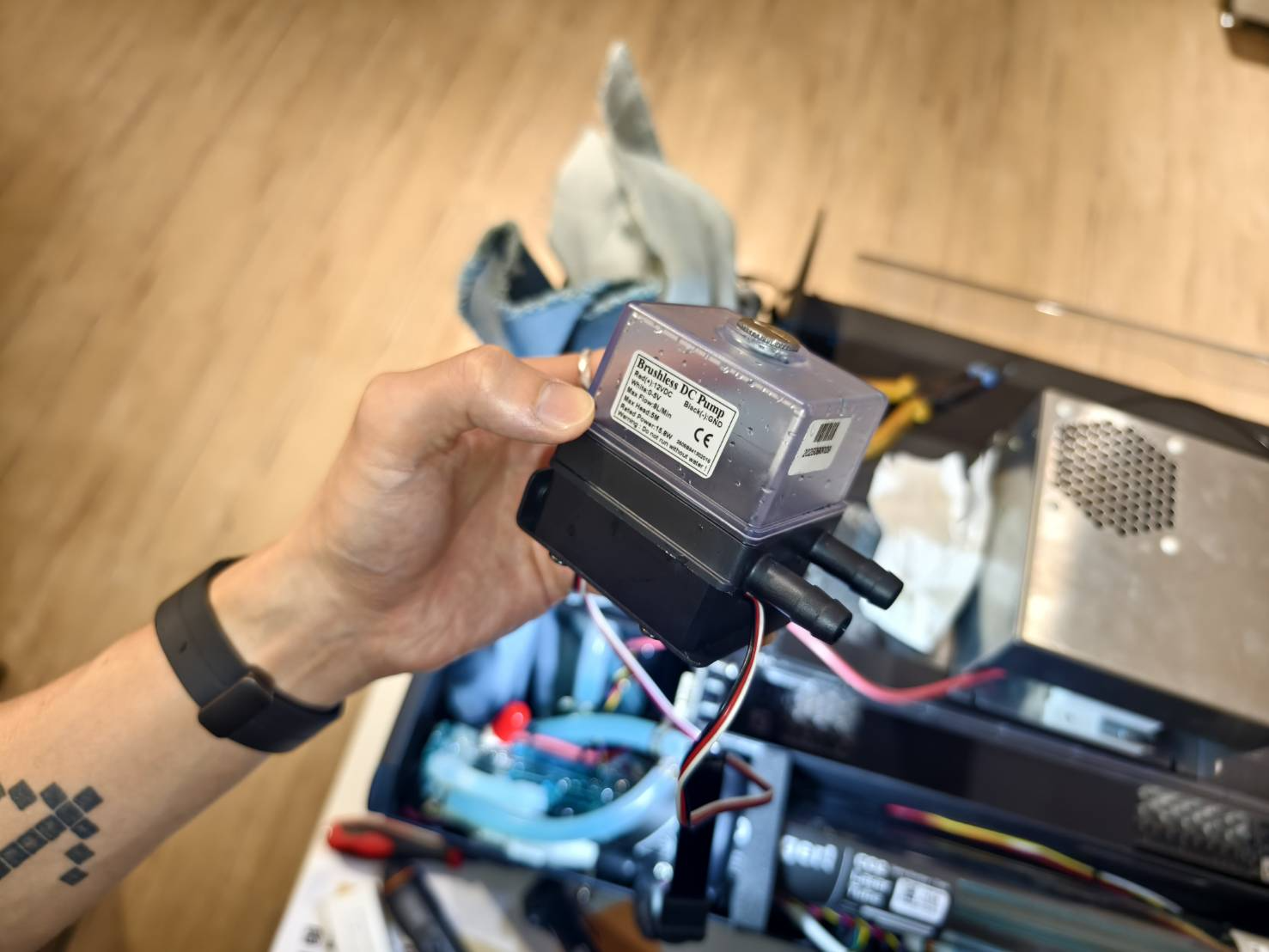

• Scaricare l'acqua dalla pompa.

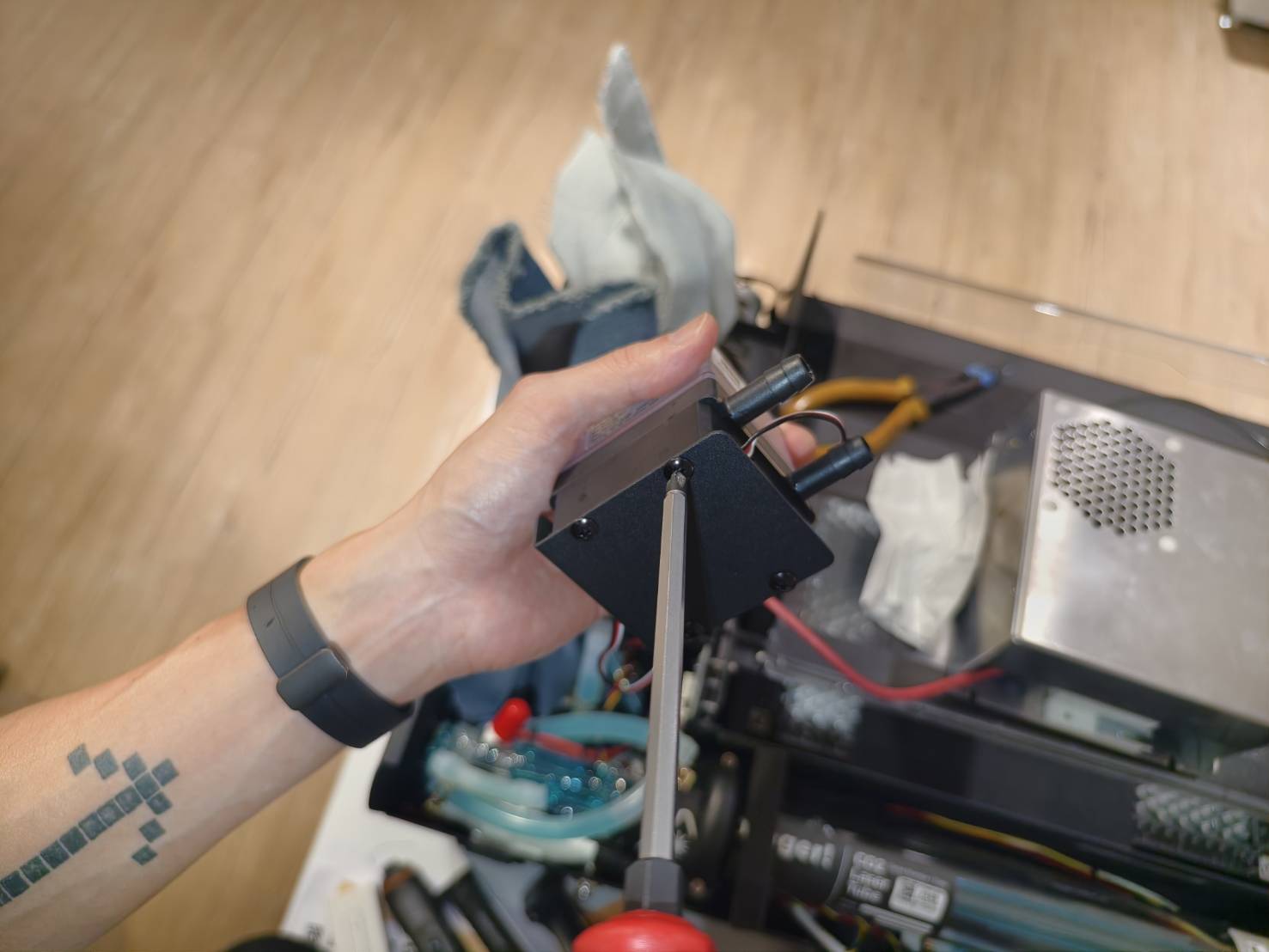

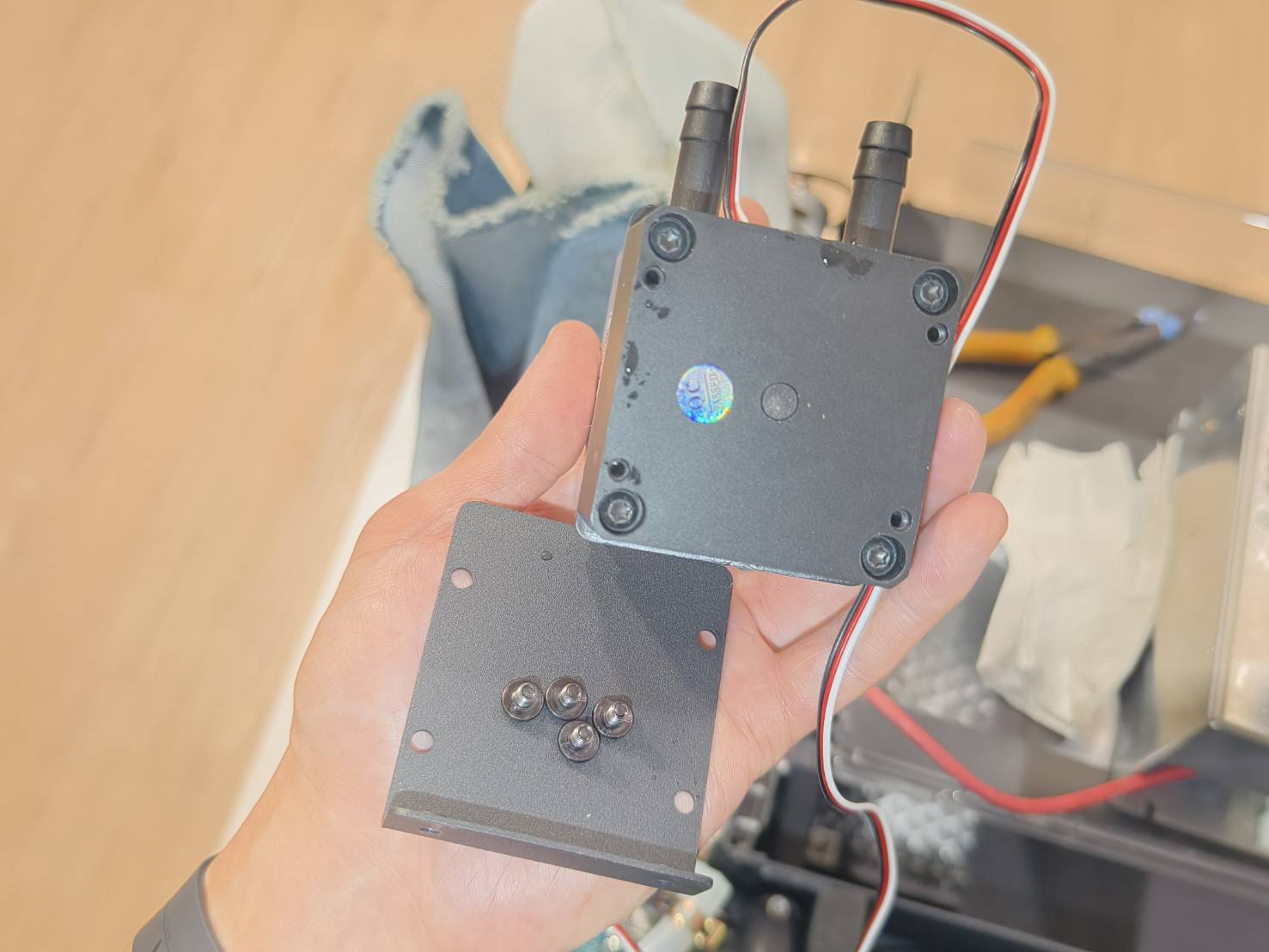

• Rimuovere la base dalla pompa.



Passaggio 12

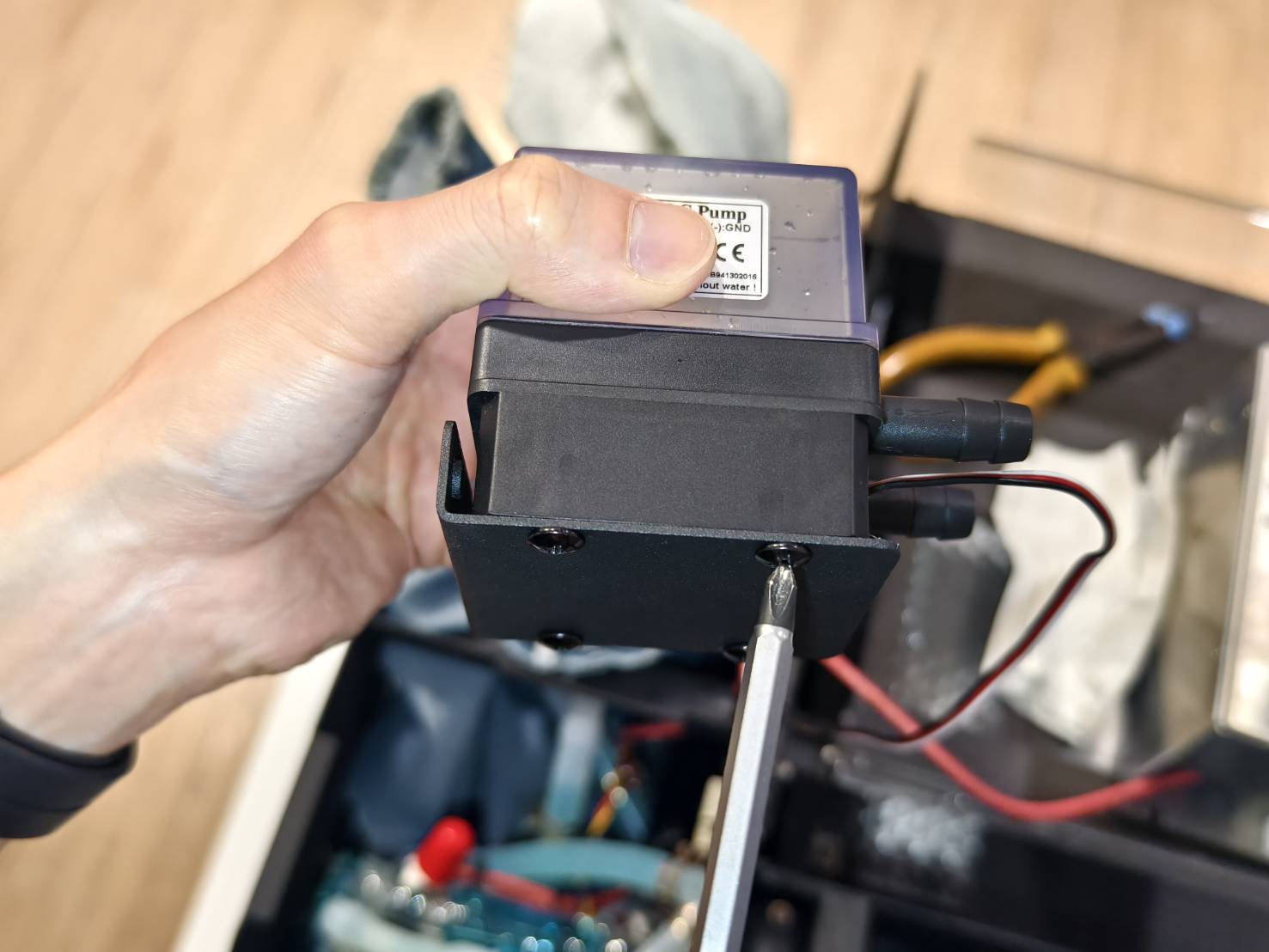

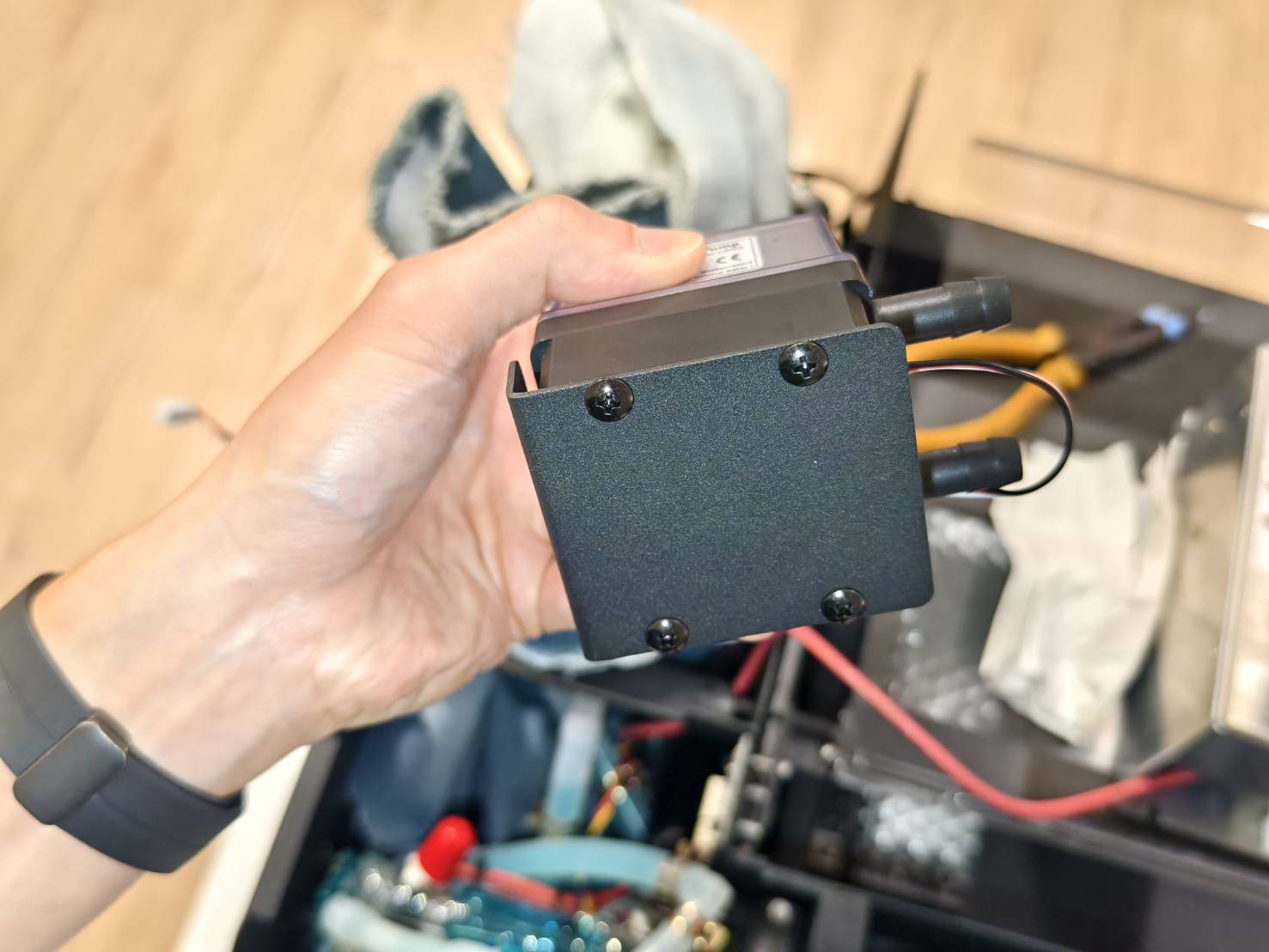

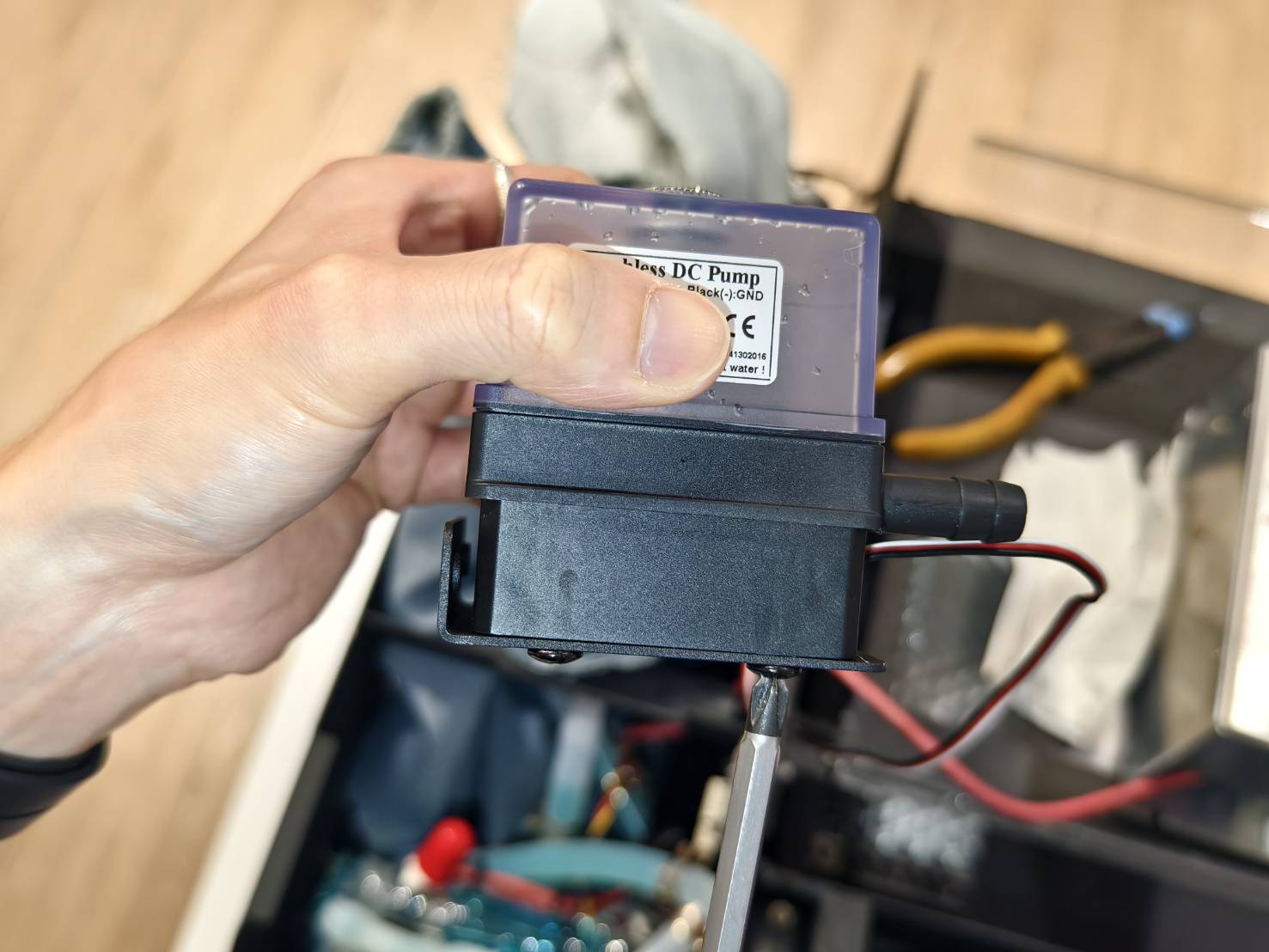

Reinstallare la base sulla nuova pompa dell'acqua.

Passaggio 13

• Collegare i tubi dell'acqua alla nuova pompa dell'acqua.

• Se il tubo dell'acqua risulta piegato come mostrato nel video, provare a ruotarlo per raddrizzarlo.

Passaggio 14

• Rimuovere gli stracci e avvitare la pompa dell'acqua al telaio.

• Collegare il cavo della pompa alla scheda madre.

Passaggio 15

Posizionare l'alimentatore laser nella sua sede.

Passaggio 16

Fissare l'alimentatore con le quattro viti.

Passaggio 17

Collegare i cavi all'alimentatore laser.

Passaggio 18

Collegare il cavo Type-C alla scheda madre. Assicurarsi che il punto bianco sul cavo sia rivolto verso il basso.

Passaggio 19

Reinstallare il coperchio metallico anteriore. Assicurarsi che il punto bianco del cavo Type-C sia rivolto verso l'alto, come mostrato nel video.

Passaggio 20

Aggiungere acqua al sistema.
[4-8 Sostituzione del liquido di raffreddamento]
