Passaggi di manutenzione: Se il materiale di incisione è carta o legno, è più probabile che polvere e catrame si attacchino sugli specchi riflettenti. È possibile utilizzare un bastoncino di cotone con una piccola quantità di alcol per pulire e strofinare fino a quando la superficie dello specchio è priva di macchie.

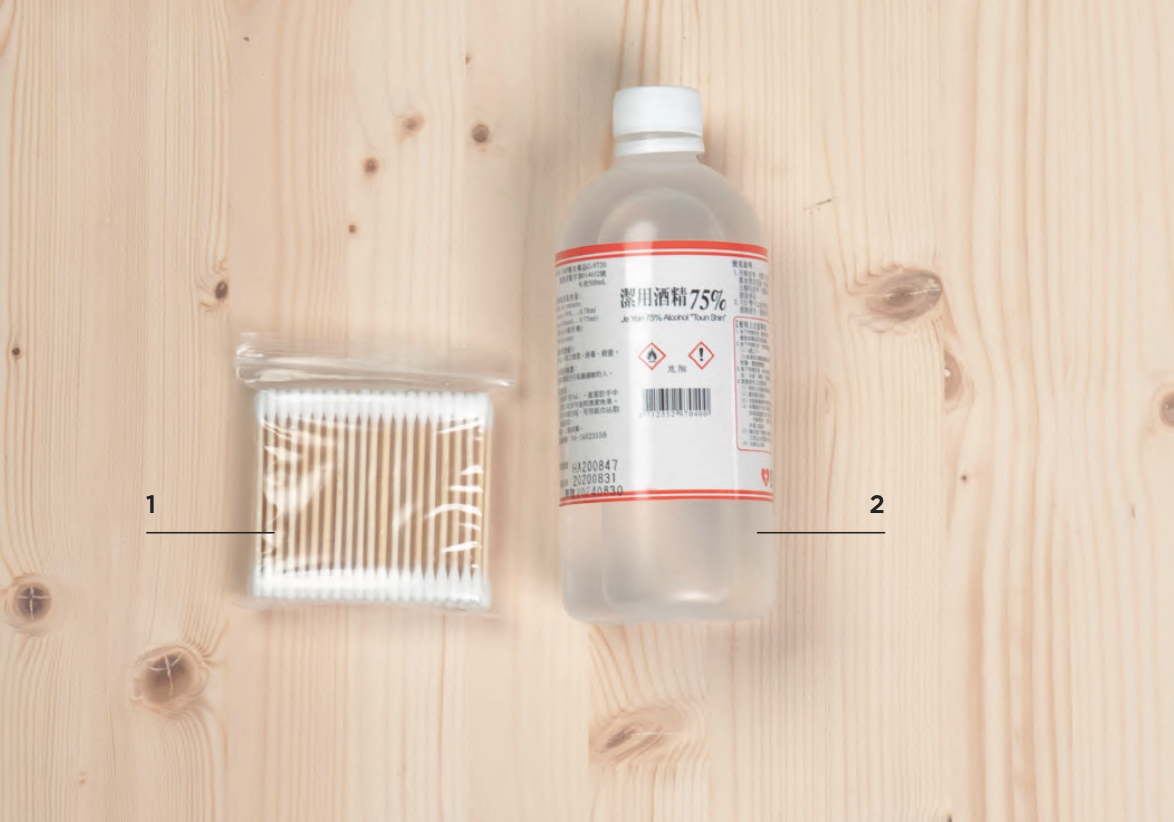

Elementi di preparazione:
1 | Bastoncino di cotone
2 | Alcol al 75%~99%
Ci sono 3 specchi riflettenti, 1 lente di messa a fuoco e 1 lente di uscita del tubo laser che devono essere puliti in beambox, e le loro posizioni sono mostrate nell'immagine.
Passaggi di manutenzione:

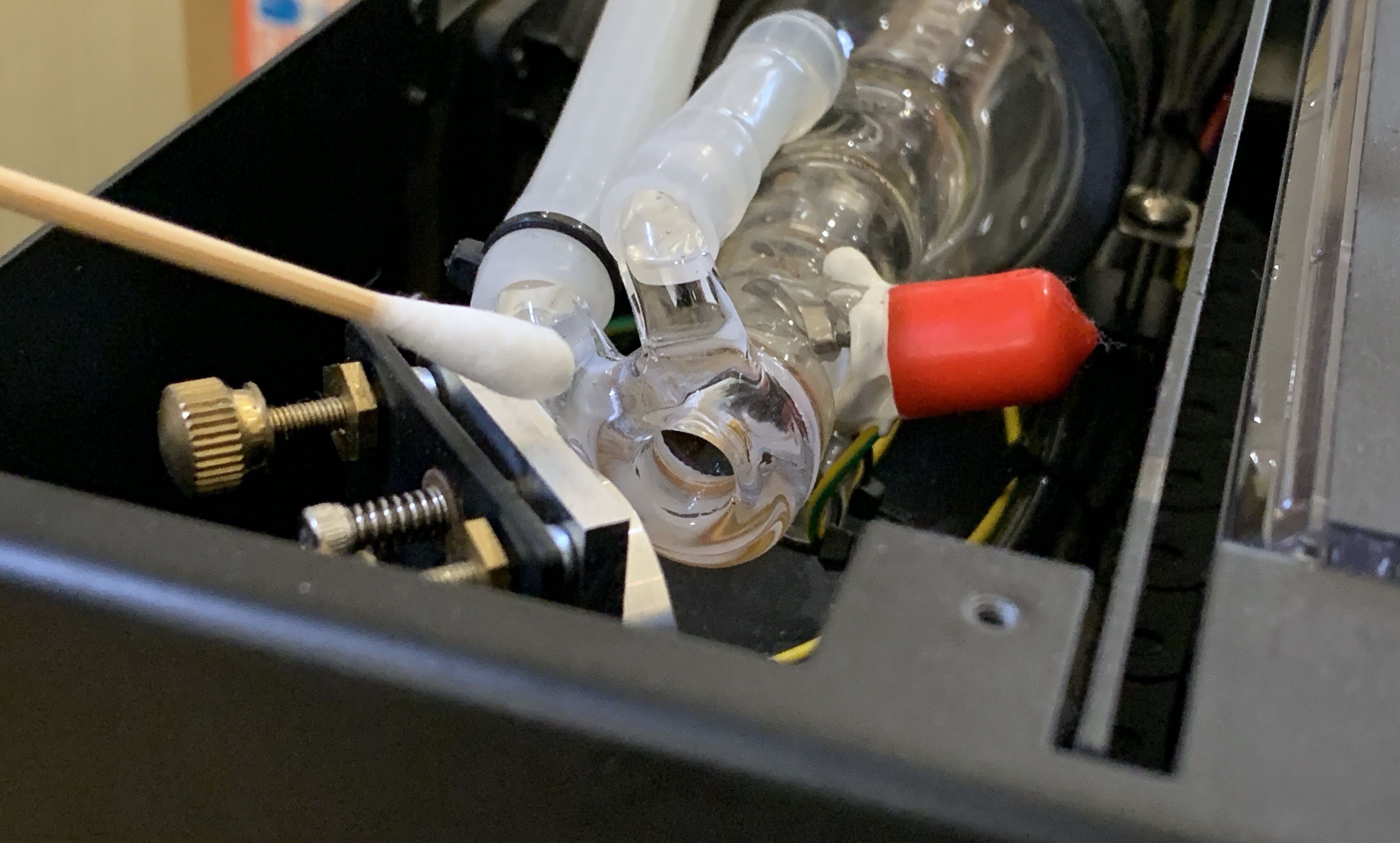

1. Pulire la lente di uscita del tubo laser: La lente di uscita del tubo laser si trova sul lato a bassa pressione del tubo laser (vicino al 1° specchio). È possibile aprire il coperchio posteriore e pulirla come mostrato di seguito.

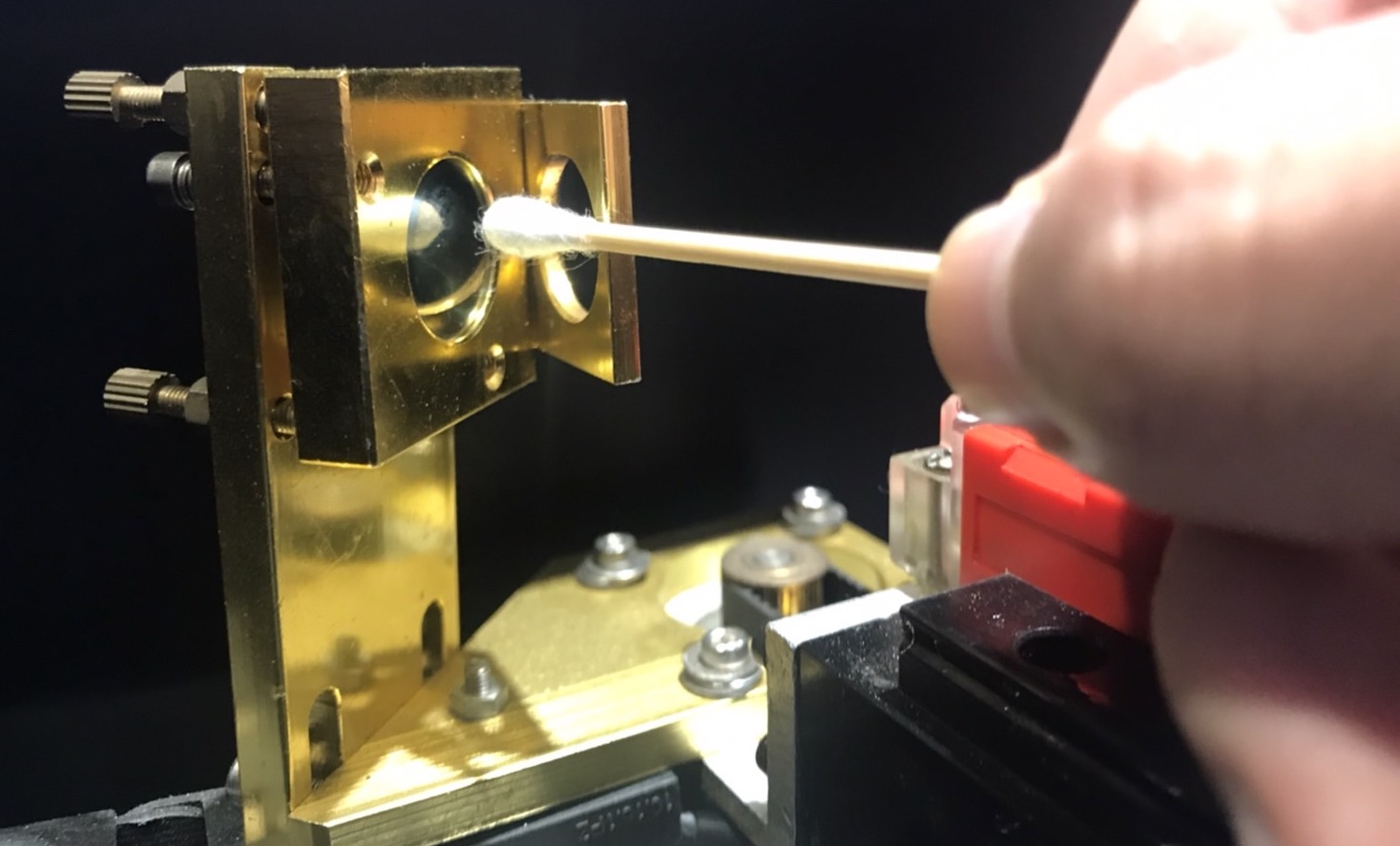

2. Pulire il primo specchio riflettente: Il primo specchio riflettente si trova sul lato sinistro del tubo laser rivolto verso il telaio. È possibile aprire il coperchio posteriore o pulirlo dal foro anteriore. Come mostrato di seguito.
3. Pulire il secondo specchio riflettente: Il secondo specchio riflettente si trova sulla guida sinistra dell'asse Y rivolta verso il telaio.

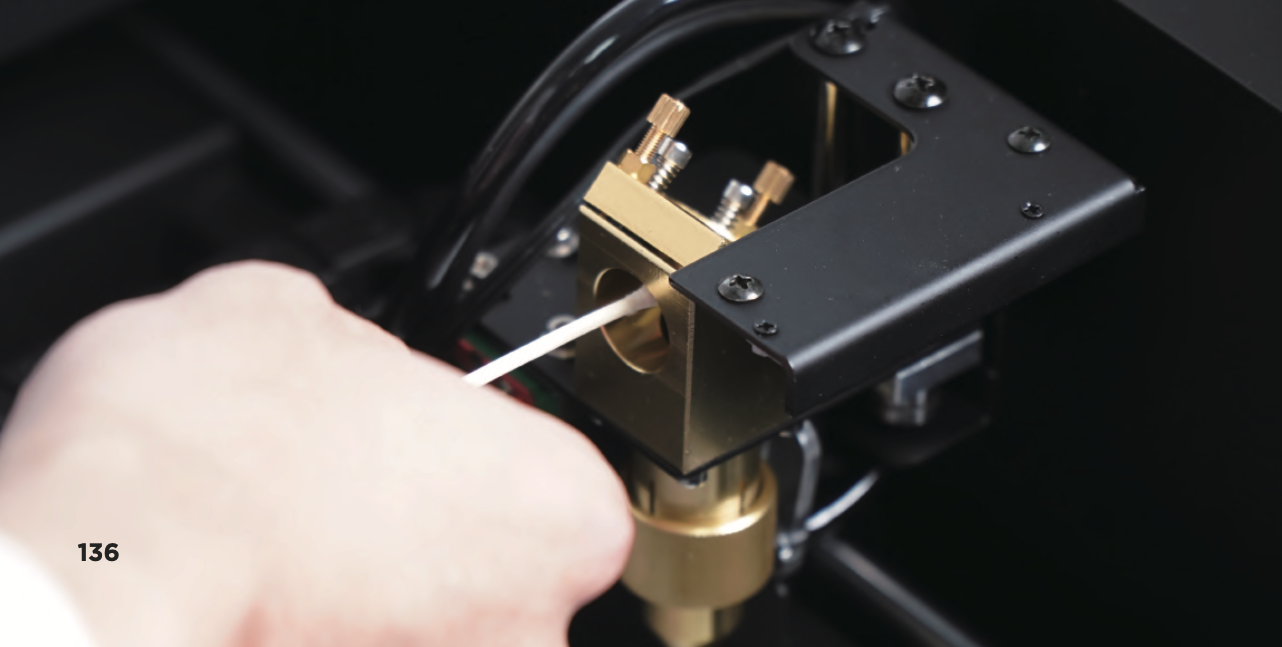

4. Pulire il terzo specchio riflettente: Il terzo specchio riflettente si trova nel supporto triangolare dorato dello specchio che si trova sulla guida lineare dell'asse X.
5. Pulire la lente di messa a fuoco: La lente di messa a fuoco si trova sotto il terzo specchio riflettente, all'interno della testa laser.

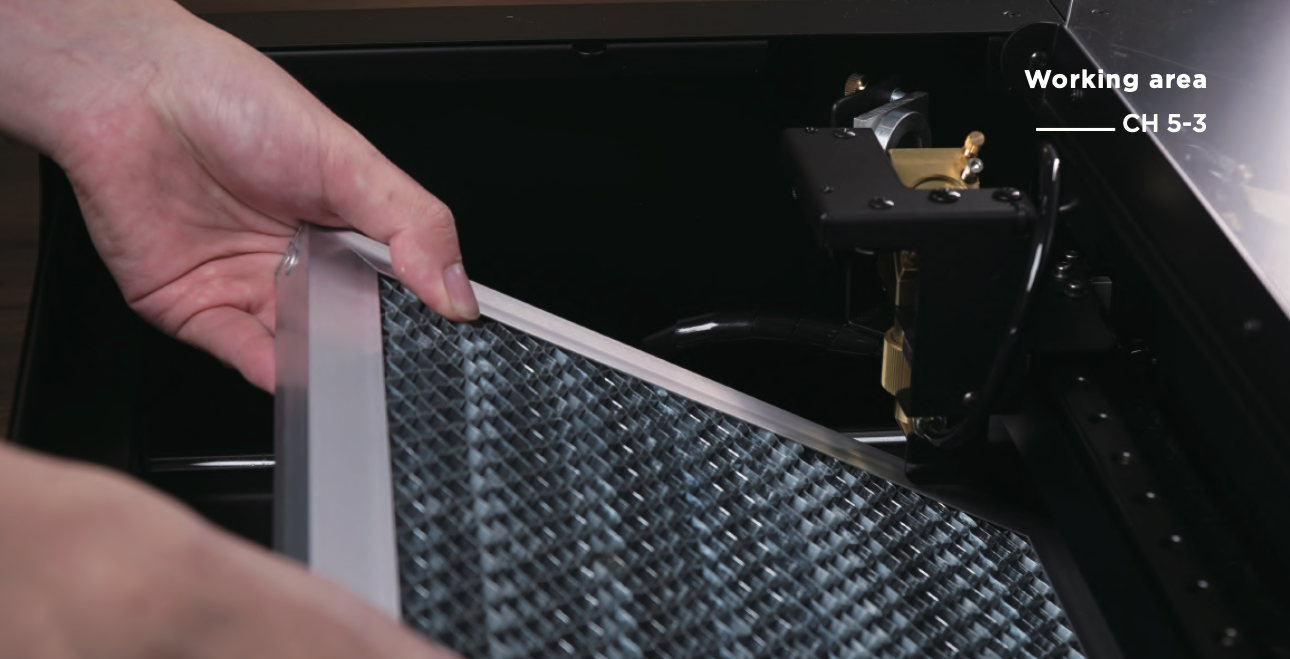

a. Rimuovere il piano a nido d'ape >

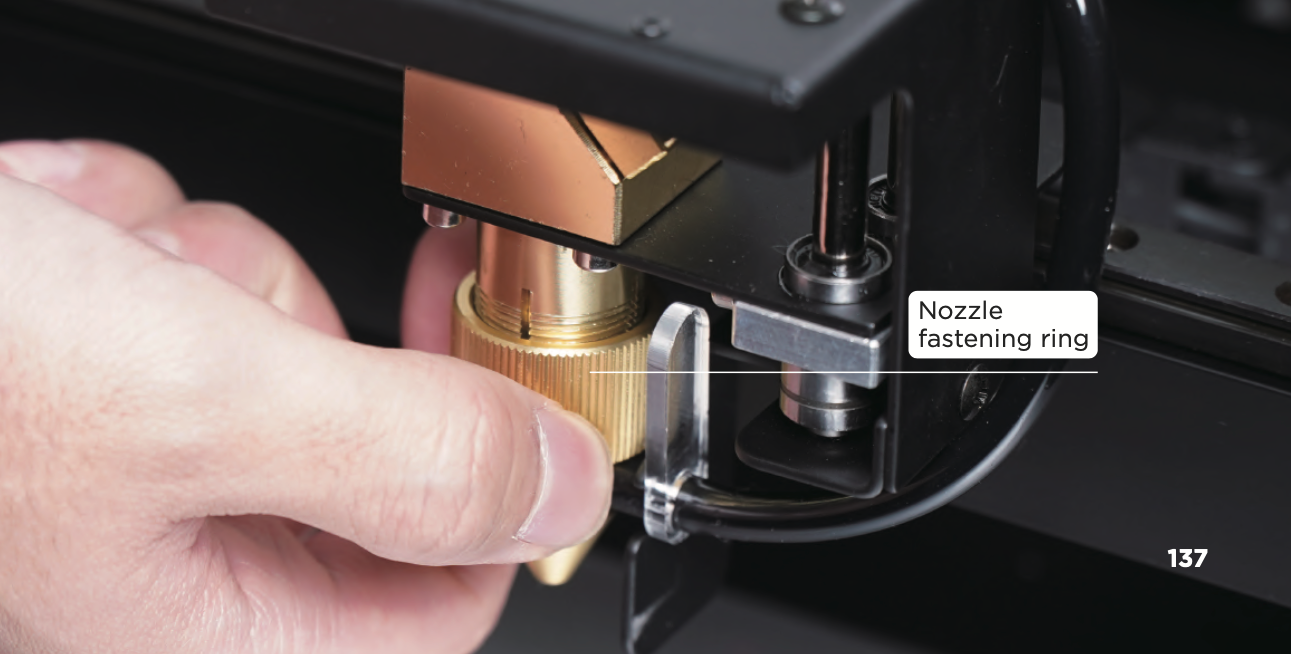

b. Svitare l'anello di fissaggio dell'ugello in senso orario >
c. Rimuovere la testa laser e ruotare il tappo di montaggio argentato in senso antiorario (utilizzare un paio di pinze a becchi se necessario) >

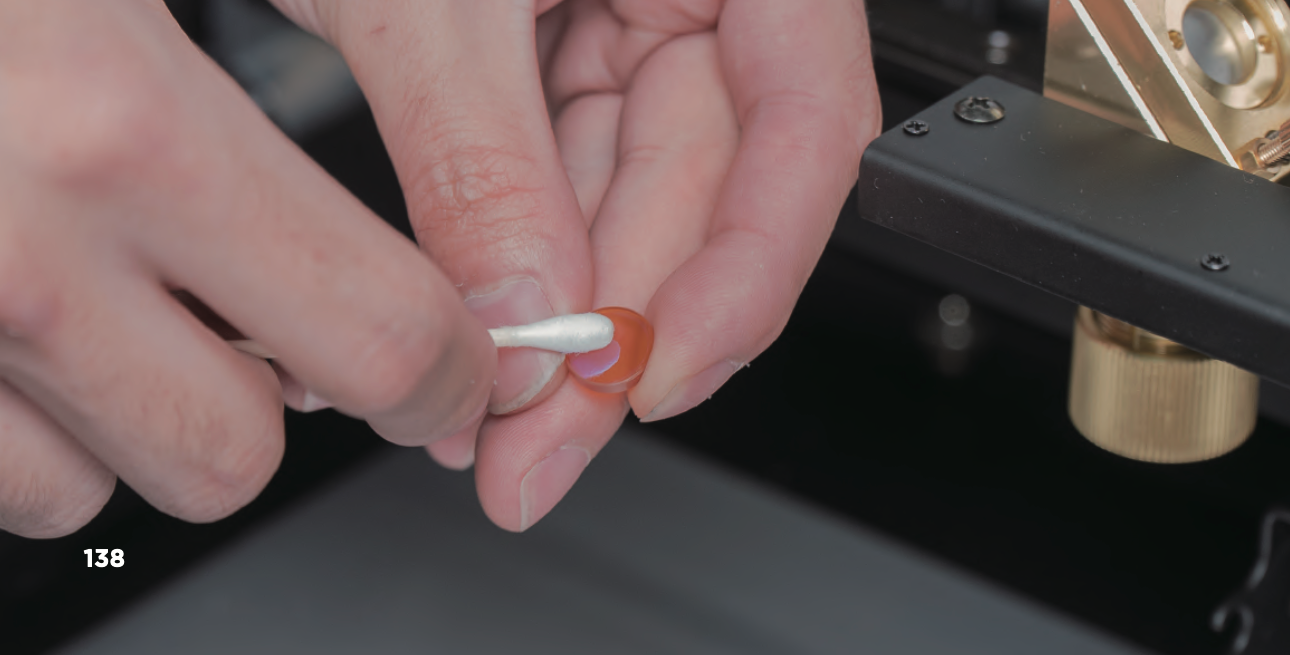

d. Estrarre la lente di messa a fuoco e pulirla.

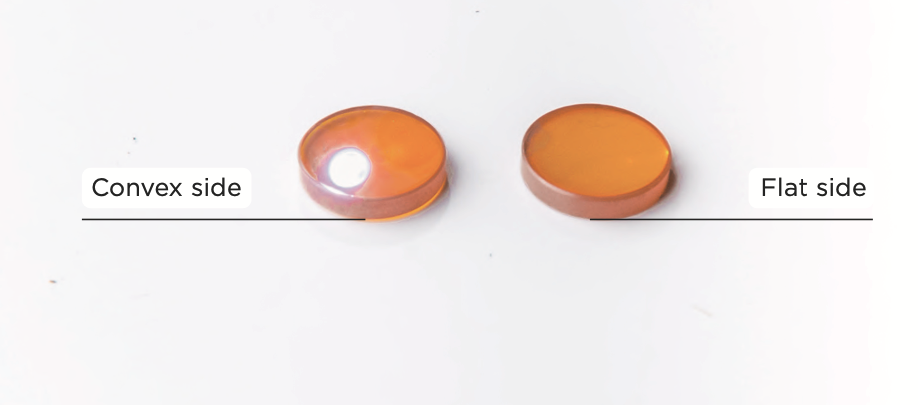

6. Reinserire la lente di messa a fuoco: La lente ha un orientamento, il lato convesso è rivolto verso l'alto, il lato piatto è rivolto verso il basso.
(Tenere il bordo della lente di messa a fuoco sulla mano e guardare verso la lente, è possibile vedere se stessi sul lato convesso e non è possibile vedersi sul lato piatto.)
