Il percorso ottico dovrebbe essere controllato ogni mese e riallineato se necessario.
Segni di un percorso ottico disallineato:
- Non è possibile tagliare i materiali utilizzando la potenza e la velocità predefinite in Beam Studio.
- Risultati di incisione scadenti in cui i pattern di incisione in una determinata area saranno più chiari o più profondi rispetto ad altre aree, o diventano più chiari o più profondi in una certa direzione.
- La sezione di taglio sul materiale non è puntinoe dopo il taglio.
Si prega di seguire i passaggi seguenti per controllare il percorso ottico e riallinearlo se necessario.
(La maggior parte delle foto in questo contenuto sono di HEXA, ma il concetto, la logica e il metodo su come allineare il percorso ottico sono gli stessi per Beambox.)

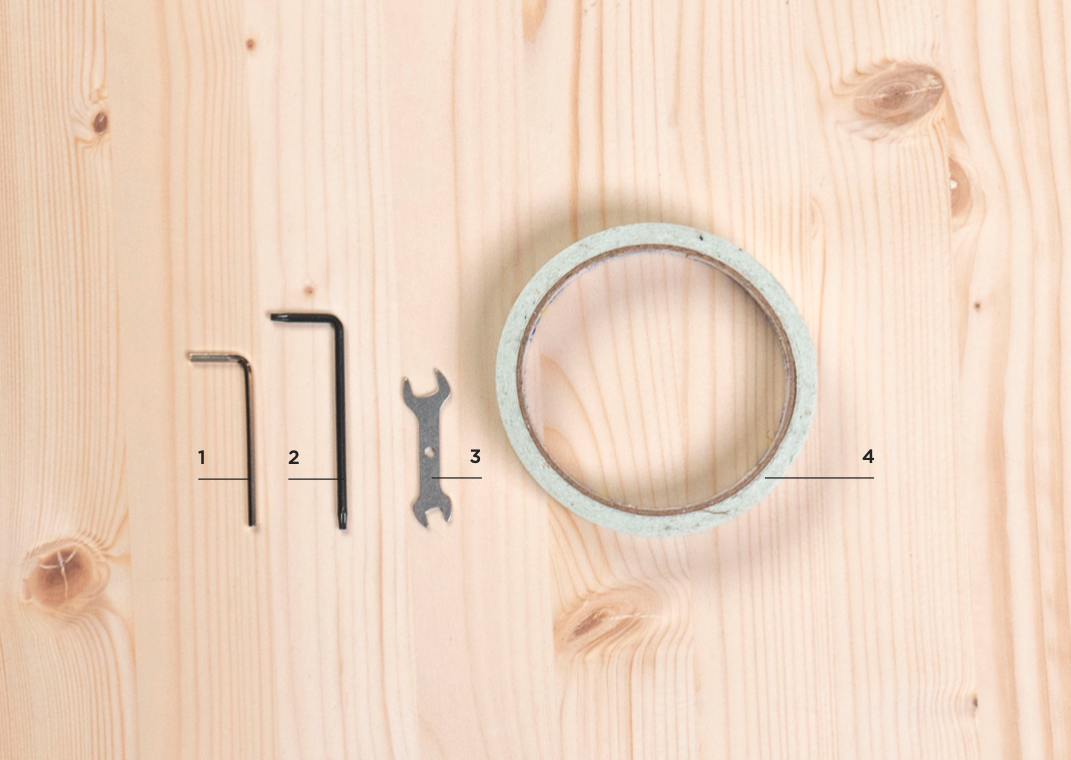

Passo 1 - Preparazione degli strumenti:
Incluso nella scatola degli accessori:
1｜Chiave esagonale da 2.5mm
2｜Cacciavite Torx
3｜Chiave a doppia testa
4｜Nastro biadesivo

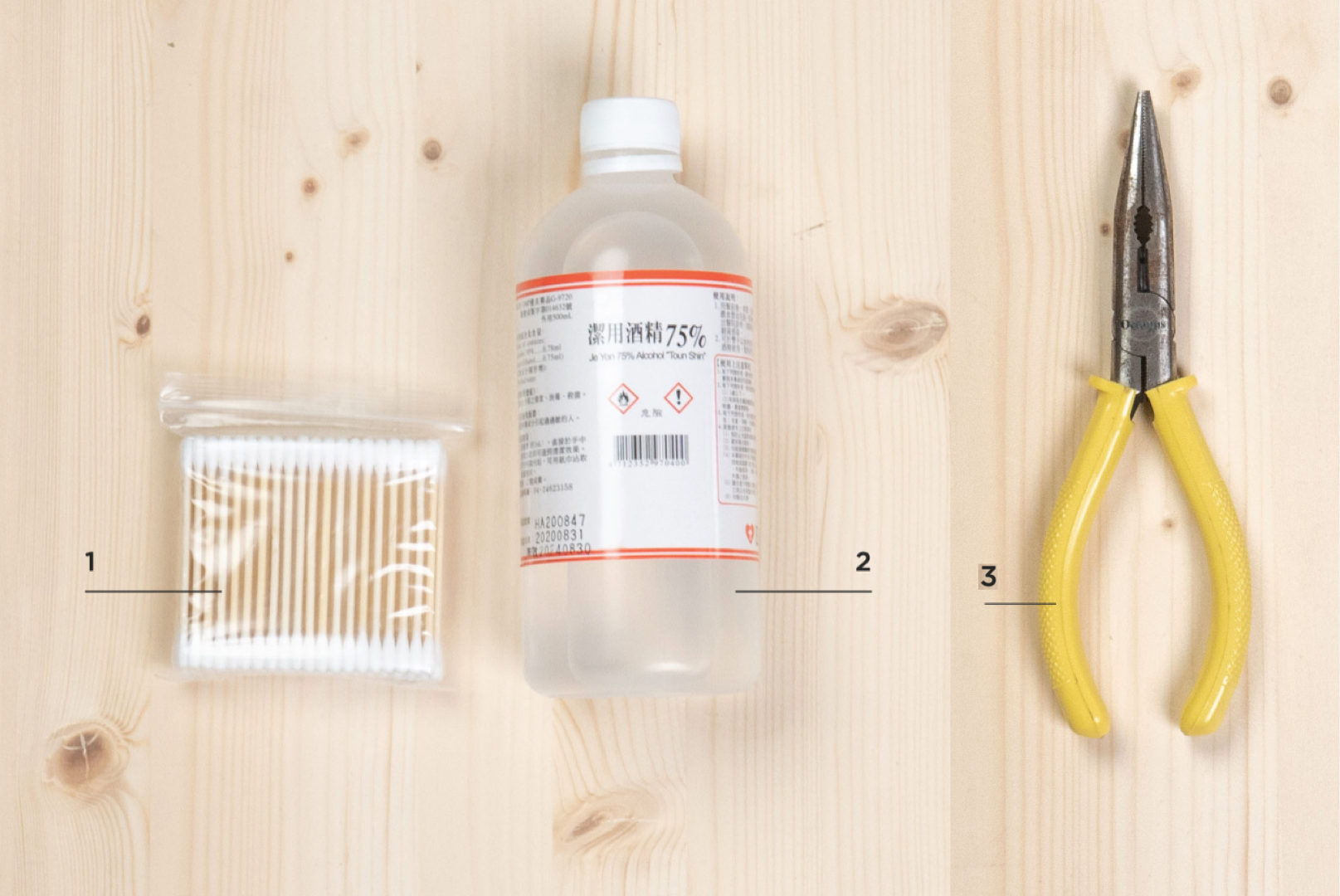

Da preparare autonomamente:
1｜Bastoncini di cotone
2｜Spray igienizzante / Spray all'alcol
3｜Pinze
Passo 2 - Impara come creare un impulso:
A. Accendi la macchina.
B. Chiudi il coperchio.
C. Entra in modalità Manutenzione e attendi fino al completamento del processo di homing.
D. Trova il pulsante Impulso.
E. Una pressione = un impulso, due pressioni = due impulsi e così via.
#Si prega di creare sempre impulsi quando il coperchio è chiuso.

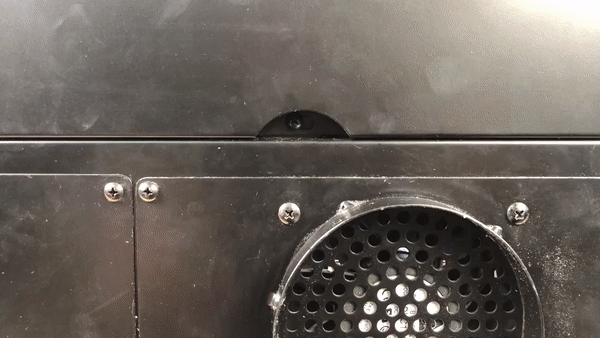

Passo 3 - Apri il coperchio posteriore di Beambox:
Usa il cacciavite a croce per svitare la vite sopra la ventola sul retro della macchina, dopodiché il coperchio posteriore può essere aperto.

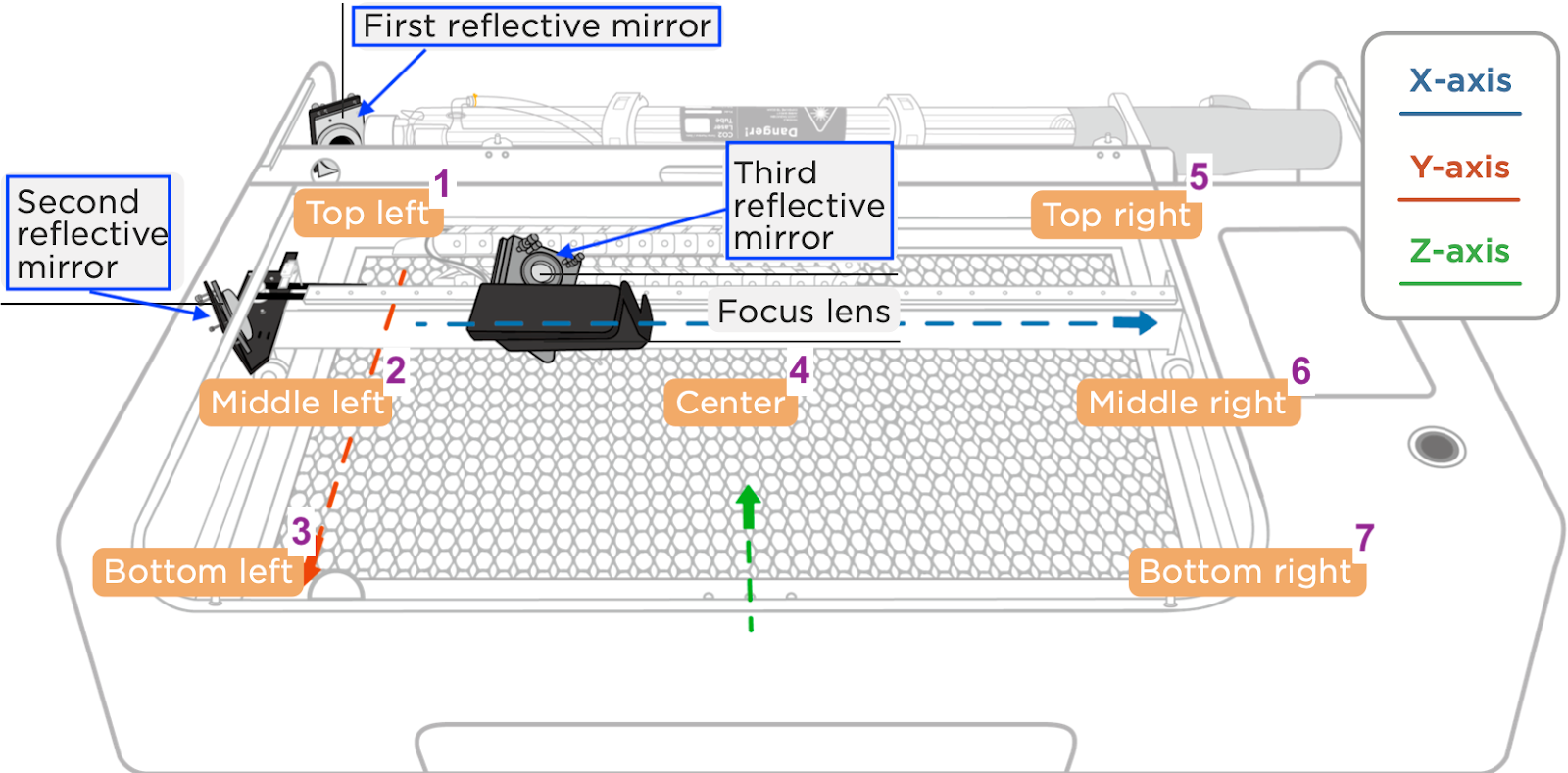

Passo 4 - Impara le posizioni
Si prega di familiarizzare con le posizioni:

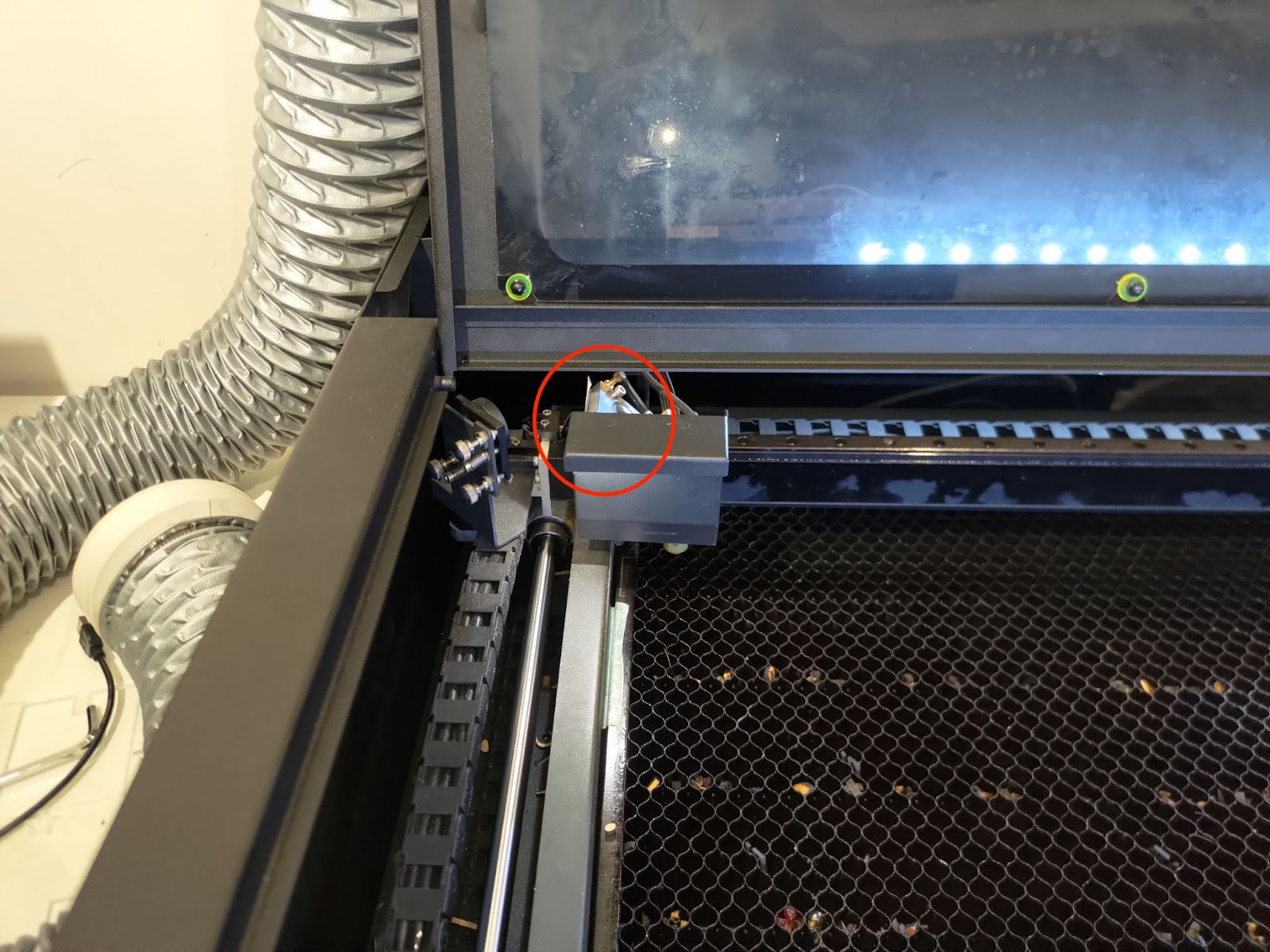

- Primo specchio riflettente
- Secondo specchio riflettente
- Terzo specchio riflettente
- 7 posizioni del piano di lavoro in cui la testa laser verrà spostata durante il controllo.
Passo 5 - Pulisci tutti gli specchi e le lenti di messa a fuoco:
Si prega di seguire le istruzioni nel link sottostante per pulire tutti gli specchi e le lenti.
5-4 Pulizia di specchi e lenti

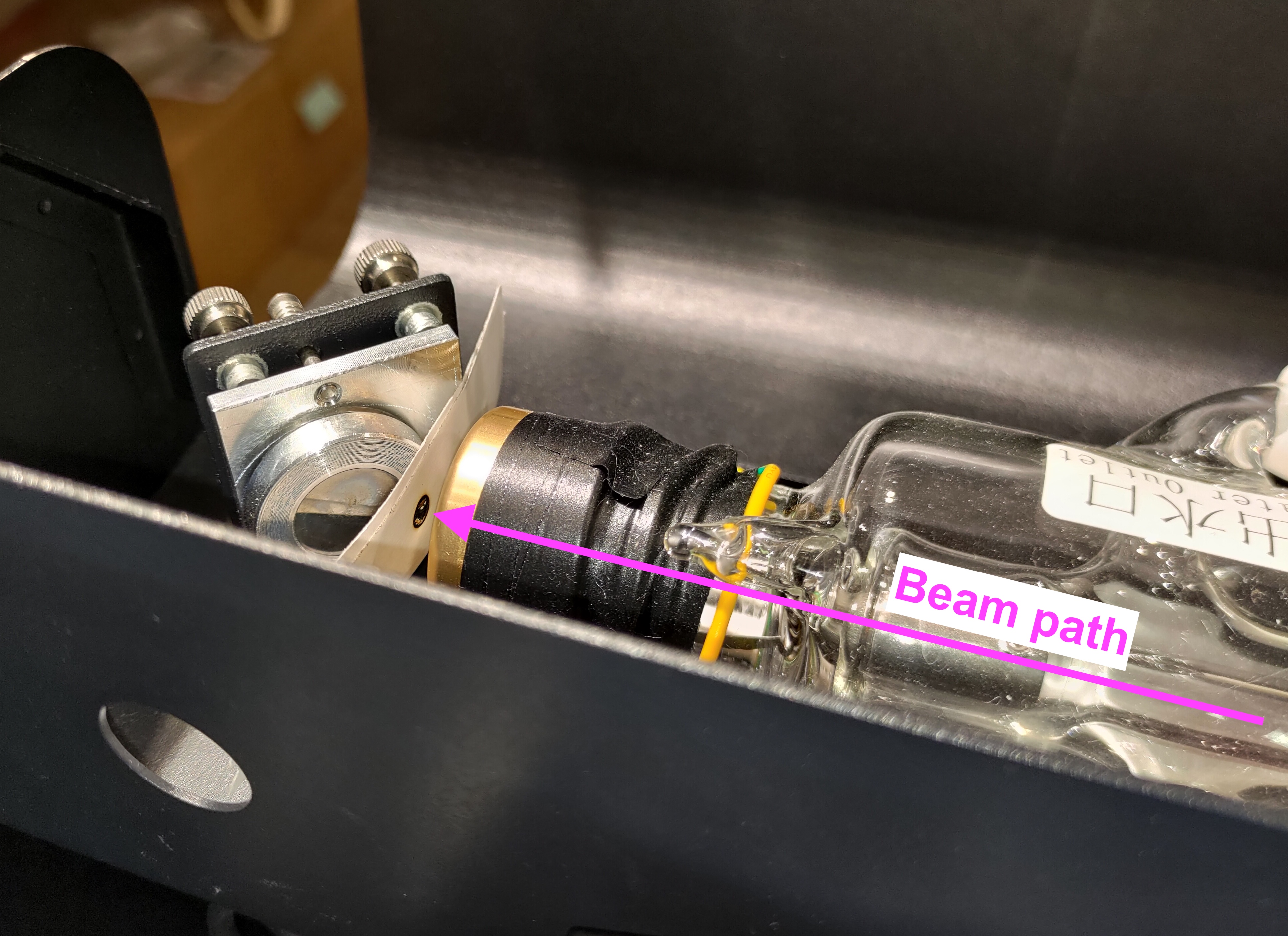

Passo 6 - Controlla il punto laser sul 1° specchio:
Questo passaggio serve per verificare se il tubo laser e la macchina sono in buone condizioni.
Panoramica dei passaggi:
Passo 6-1 - Applicazione del nastro e creazione di impulsi:

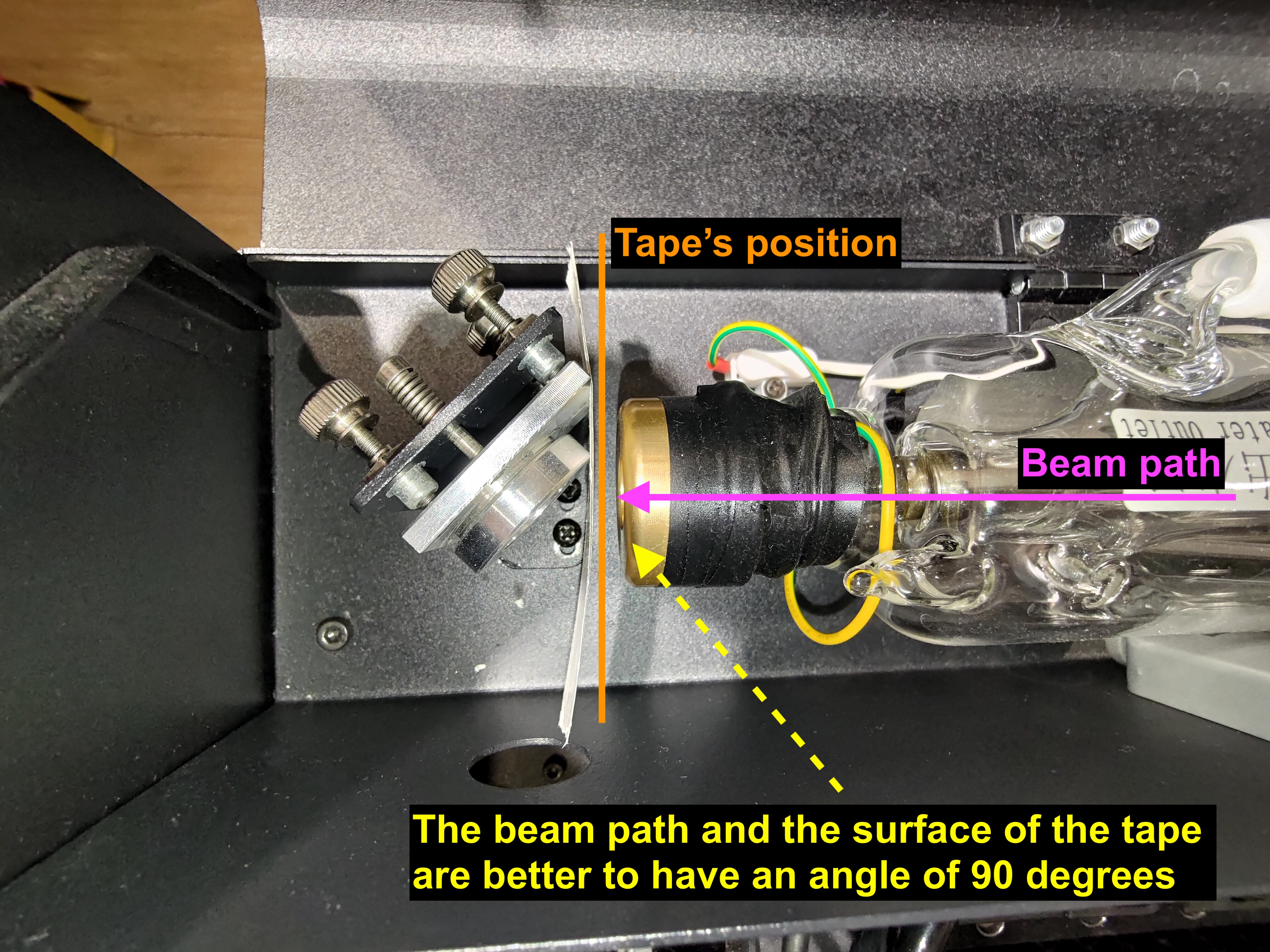

Applica un nastro biadesivo a due strati sul 1° specchio, chiudi il coperchio posteriore, e effettua cinque impulsi.

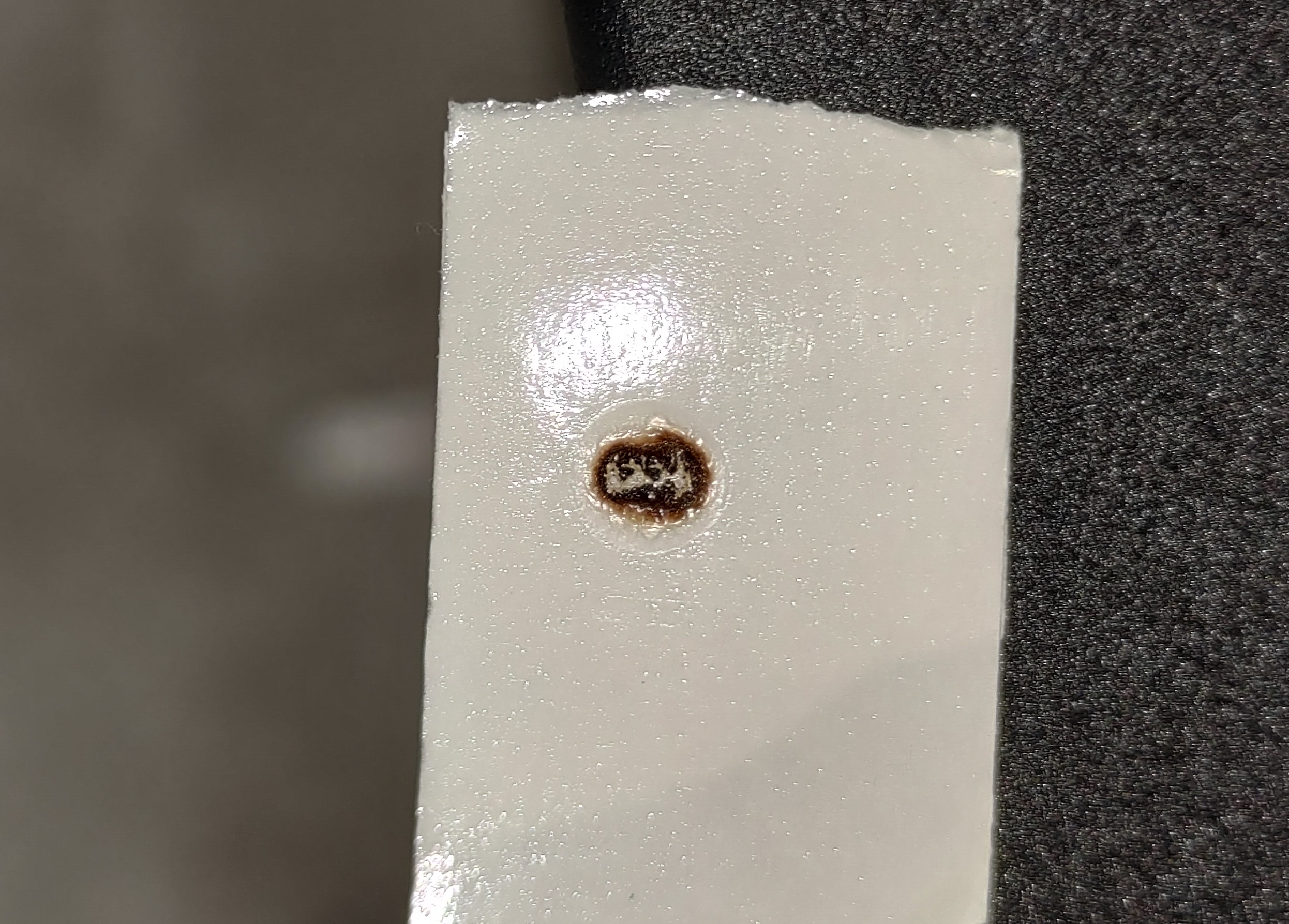

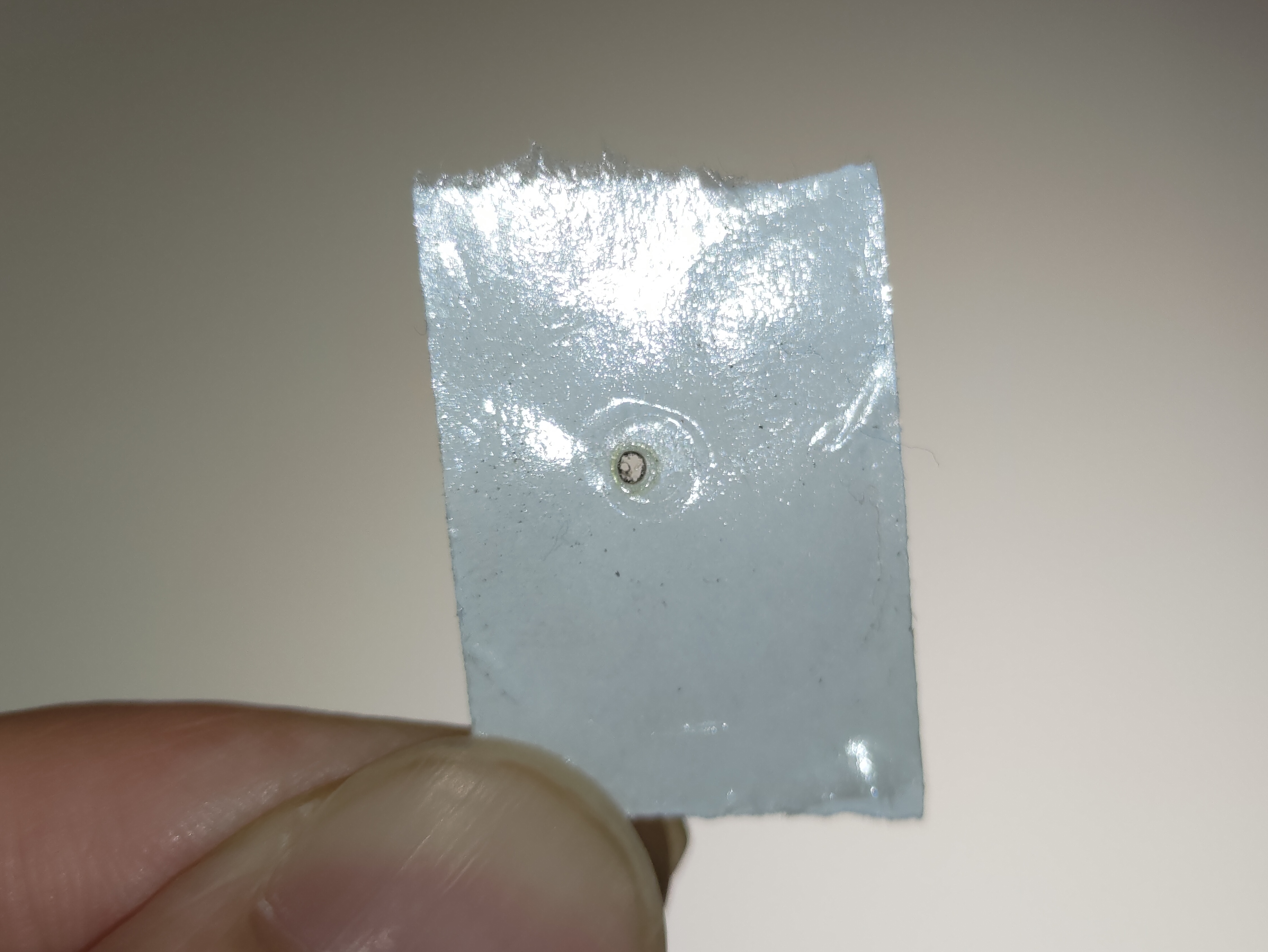

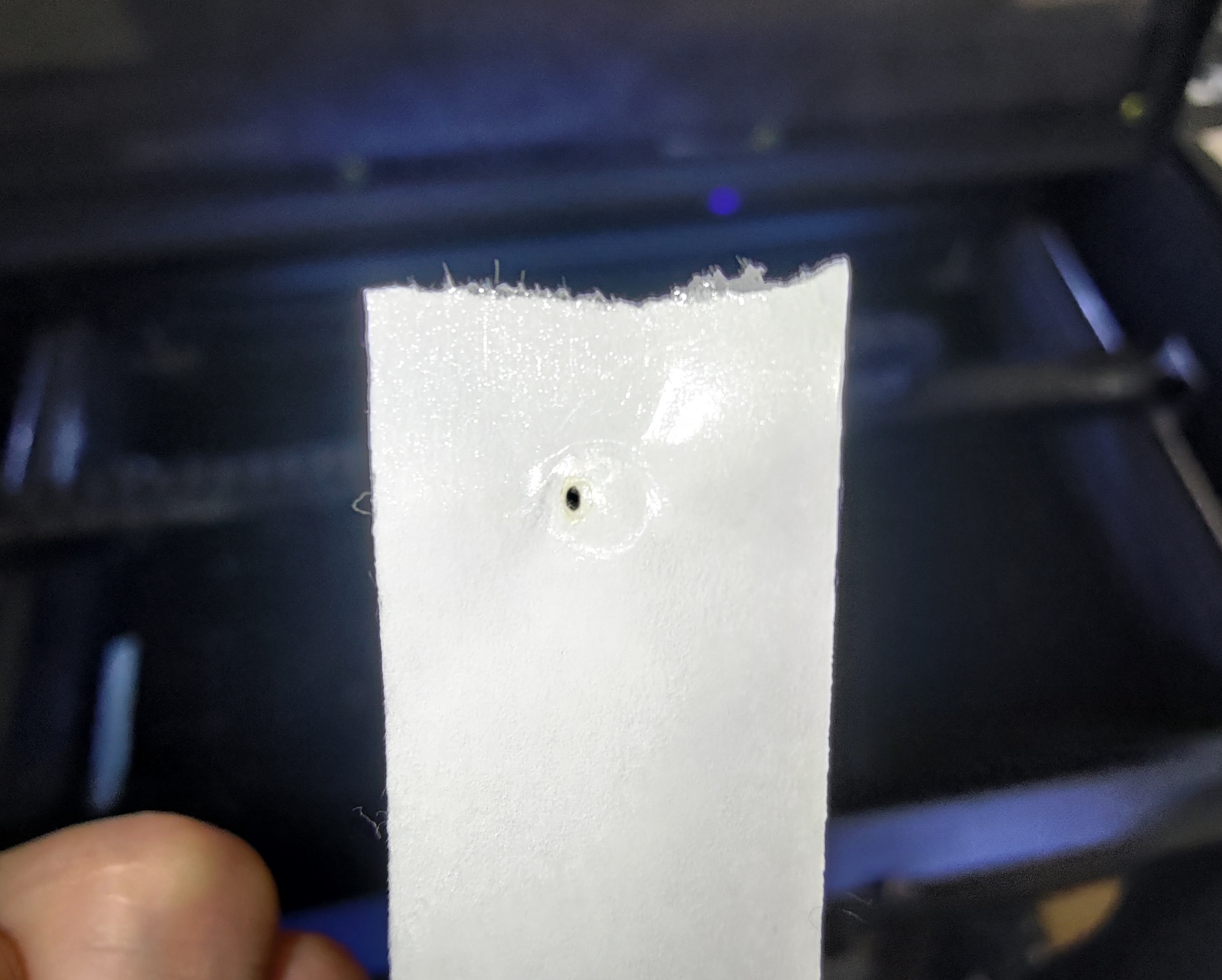

Passo 6-2 - Controlla la forma del punto sul nastro:
La forma dovrebbe essere il più rotonda possibile e il primo pezzo di nastro biadesivo davanti dovrebbe essere bruciato.

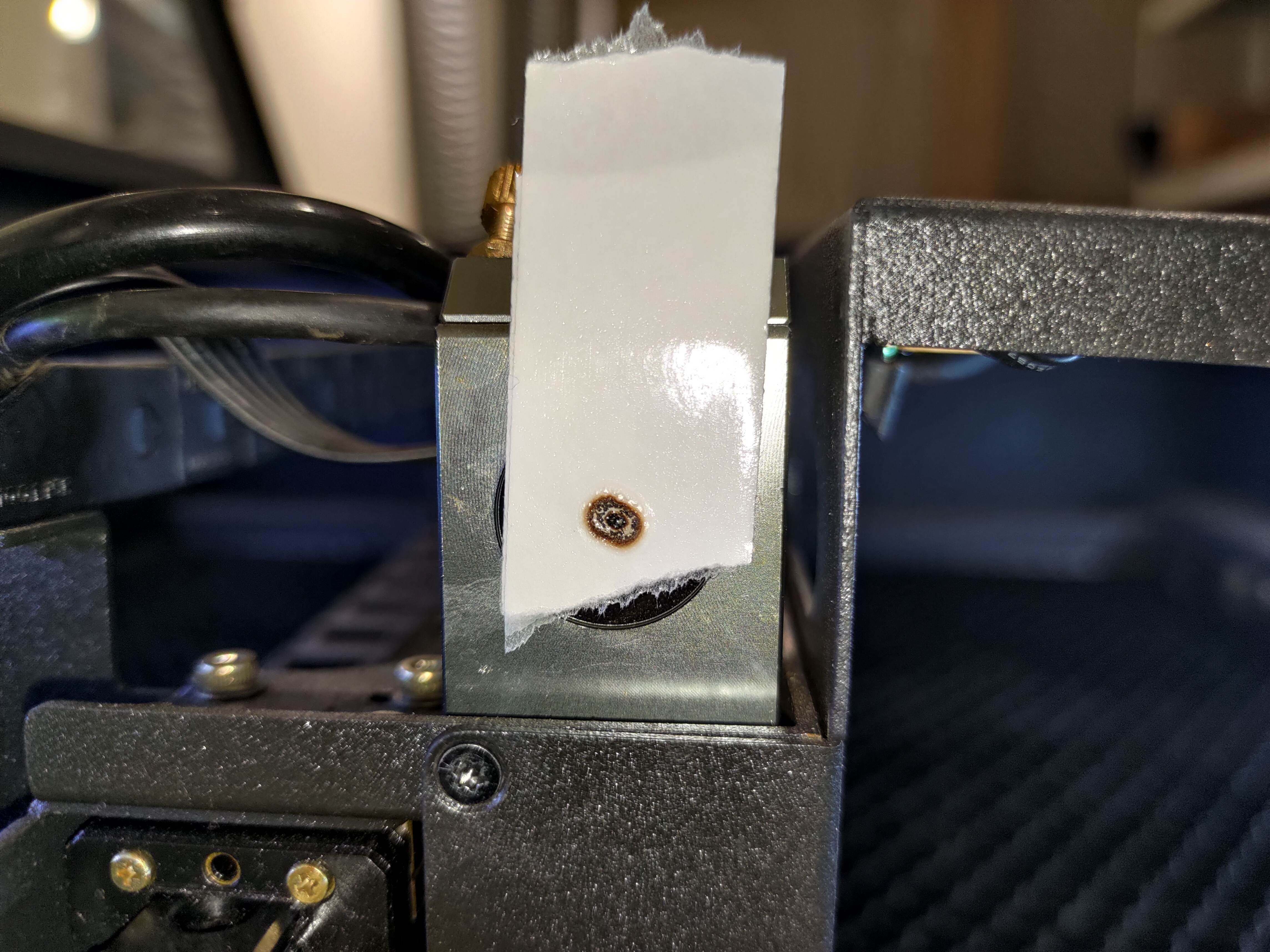

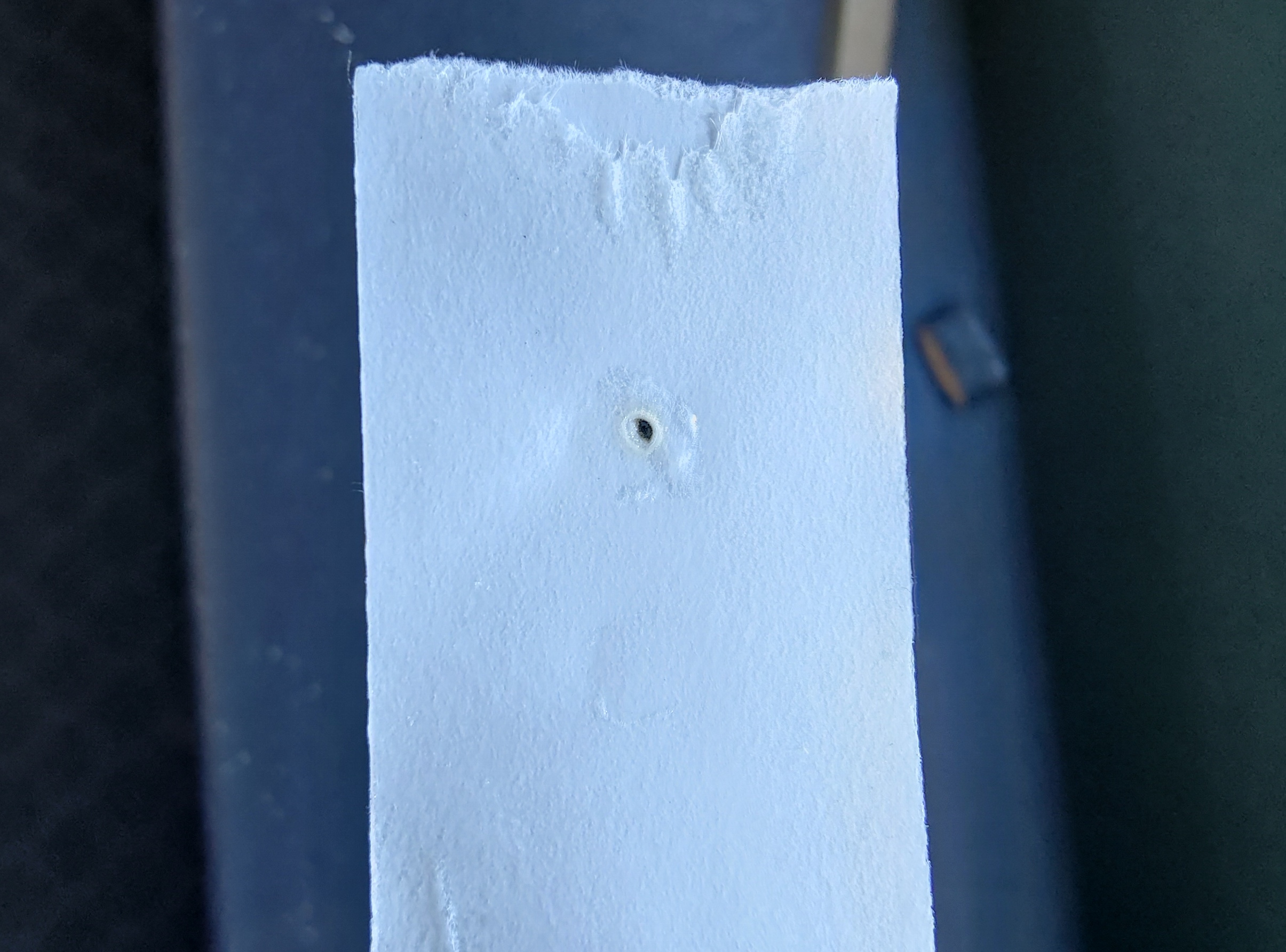

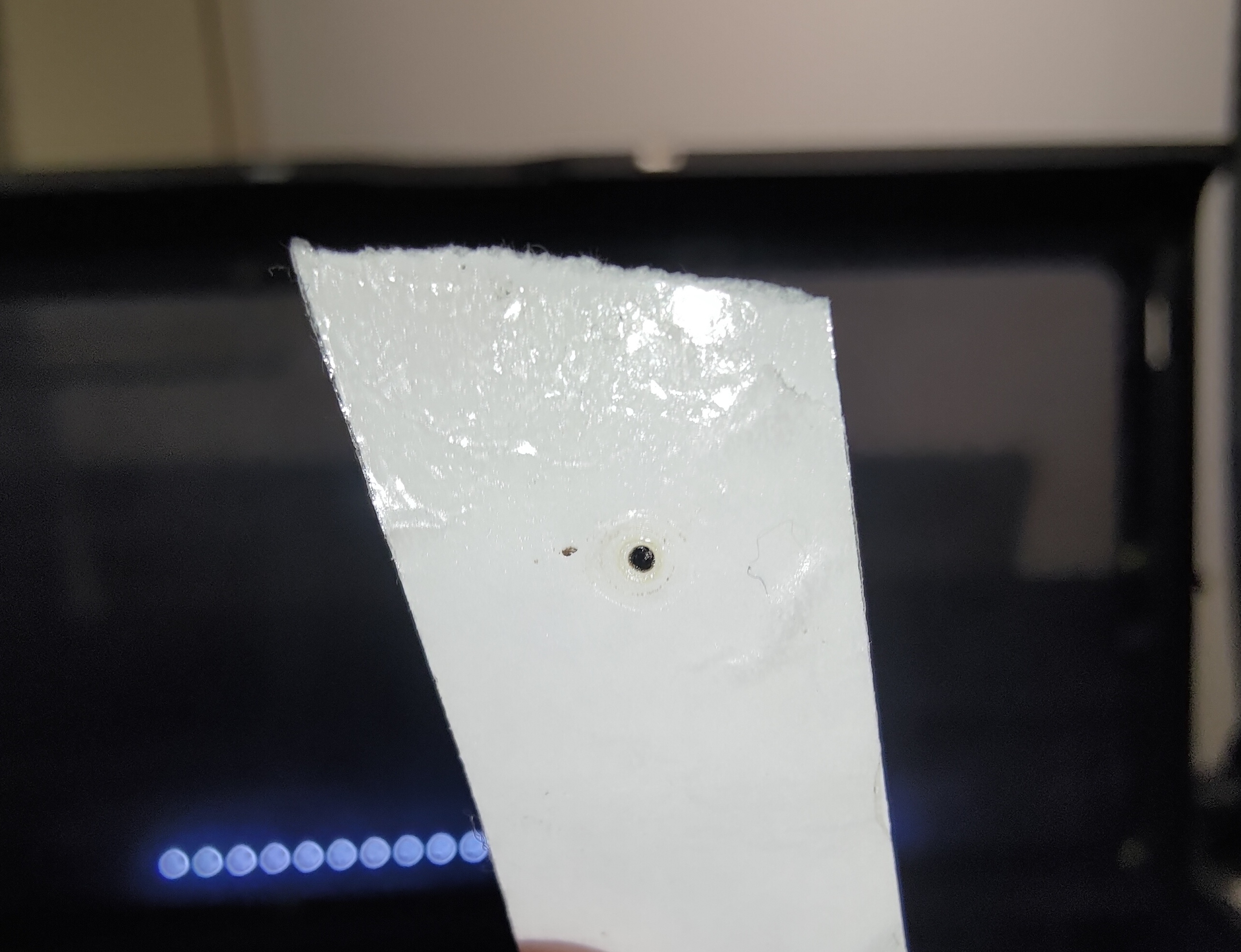

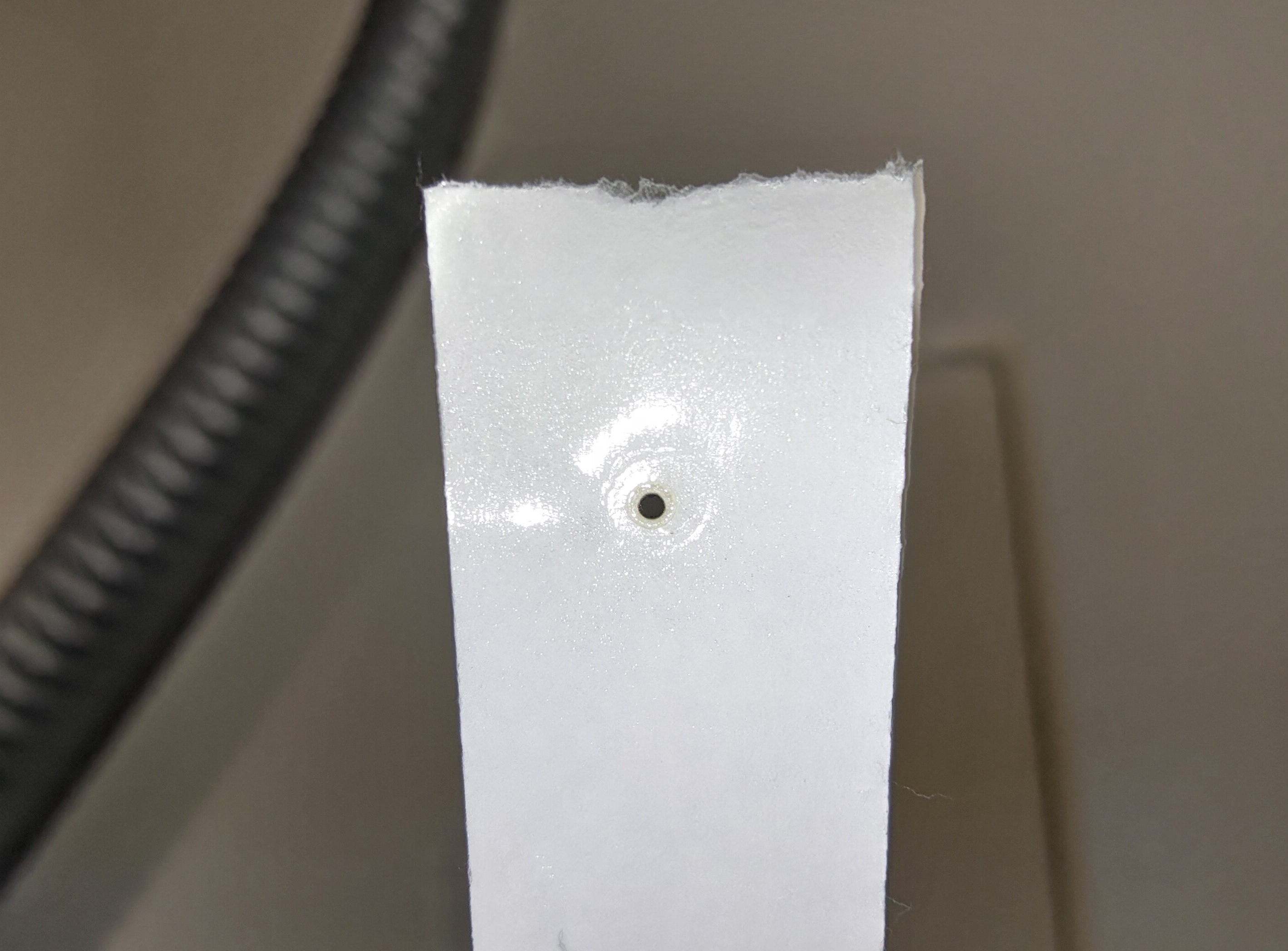

Esempio positivo:
Esempio negativo:
Passo 6-3 - Raccogli il nastro del 1° specchio:
Posiziona il nastro del 1° specchio su un pezzo di carta. Annota la posizione e il numero di impulsi come nella foto qui sotto.
Passo 6-4 - Risoluzione dei problemi e segnalazione:
Se il punto non è rotondo, non è intenso o è simile agli esempi negativi sopra, aumenta il livello di potenza a x2.0 e verifica se migliora:
-
Se il punto diventa più intenso, indica che il tubo laser potrebbe essersi deteriorato. Puoi comunque completare il processo OPA con un livello di potenza aumentato oppure puoi contattare il tuo rivenditore locale informandolo che il tubo potrebbe essersi deteriorato.
-
Se il punto non diventa più intenso o ha ancora una forma strana, contatta il tuo rivenditore locale per ulteriore assistenza.
(Per favore, condividi la foto del risultato dell'impulso sul 1° specchio con il tuo rivenditore.)
Passo 7 - Controlla il percorso dal 1° al 2° specchio:
Questo passo serve a verificare se il percorso è allineato dal 1° specchio al 2° specchio.

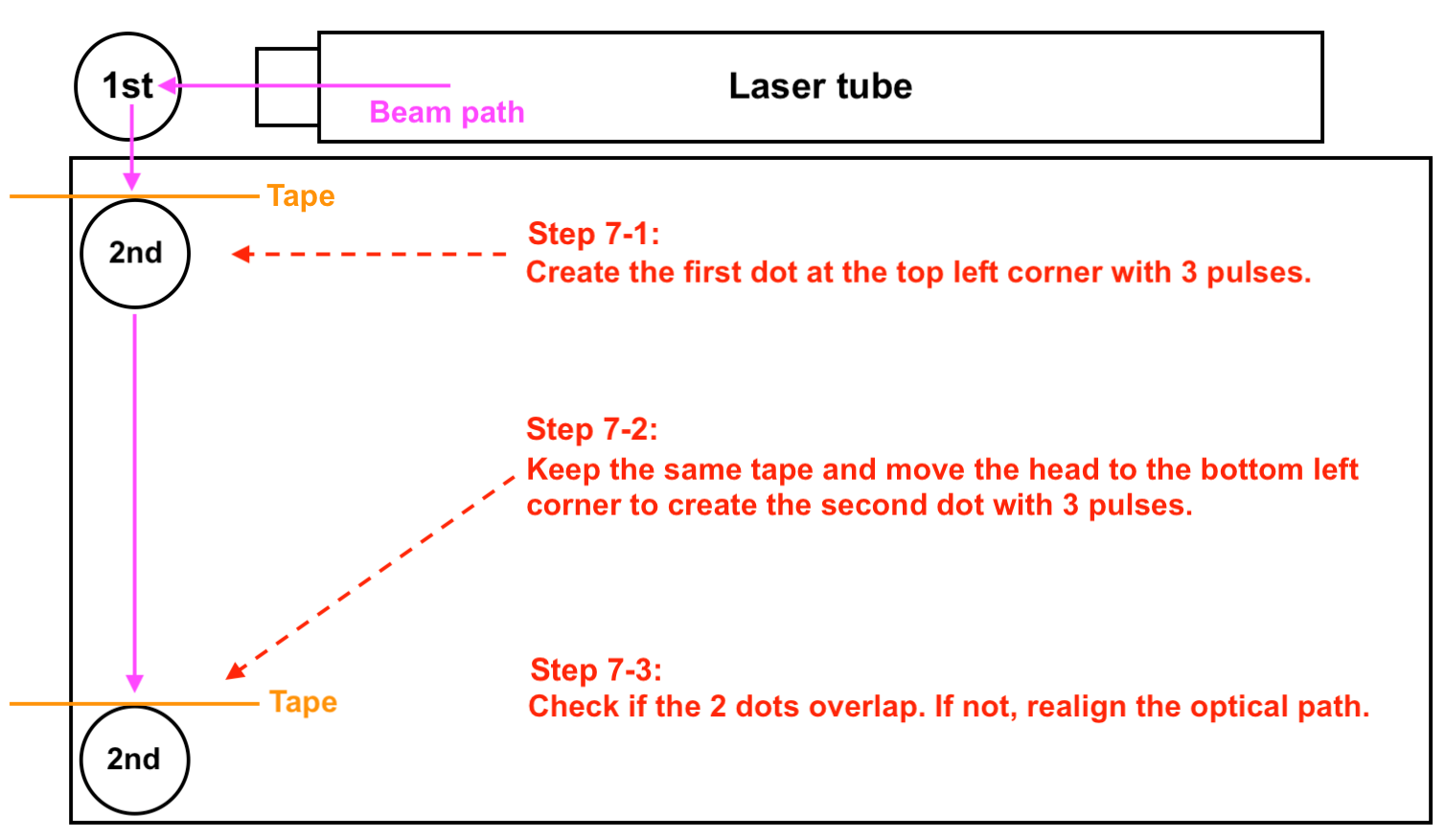

Panoramica dei passaggi:
Passo 7-1 - Crea il primo punto per la posizione in alto a sinistra:
Posiziona un nastro a due strati sul 2° specchio e sposta la testa verso l' angolo in alto a sinistra.
Effettua tre impulsi per creare il primo punto.
Passo 7-2 - Creare il secondo punto per la posizione in basso a sinistra:
Mantenere lo stesso nastro sul 2° specchio e spostare la testa nell' angolo in basso a sinistra.
Effettua tre impulsi per creare il secondo punto.
Se non c'è alcun punto nella posizione in basso a sinistra, indica che il percorso è disallineato in modo significativo.
Si prega di spostare la testa nella posizione centrale sinistra e provare a creare un punto al centro a sinistra.

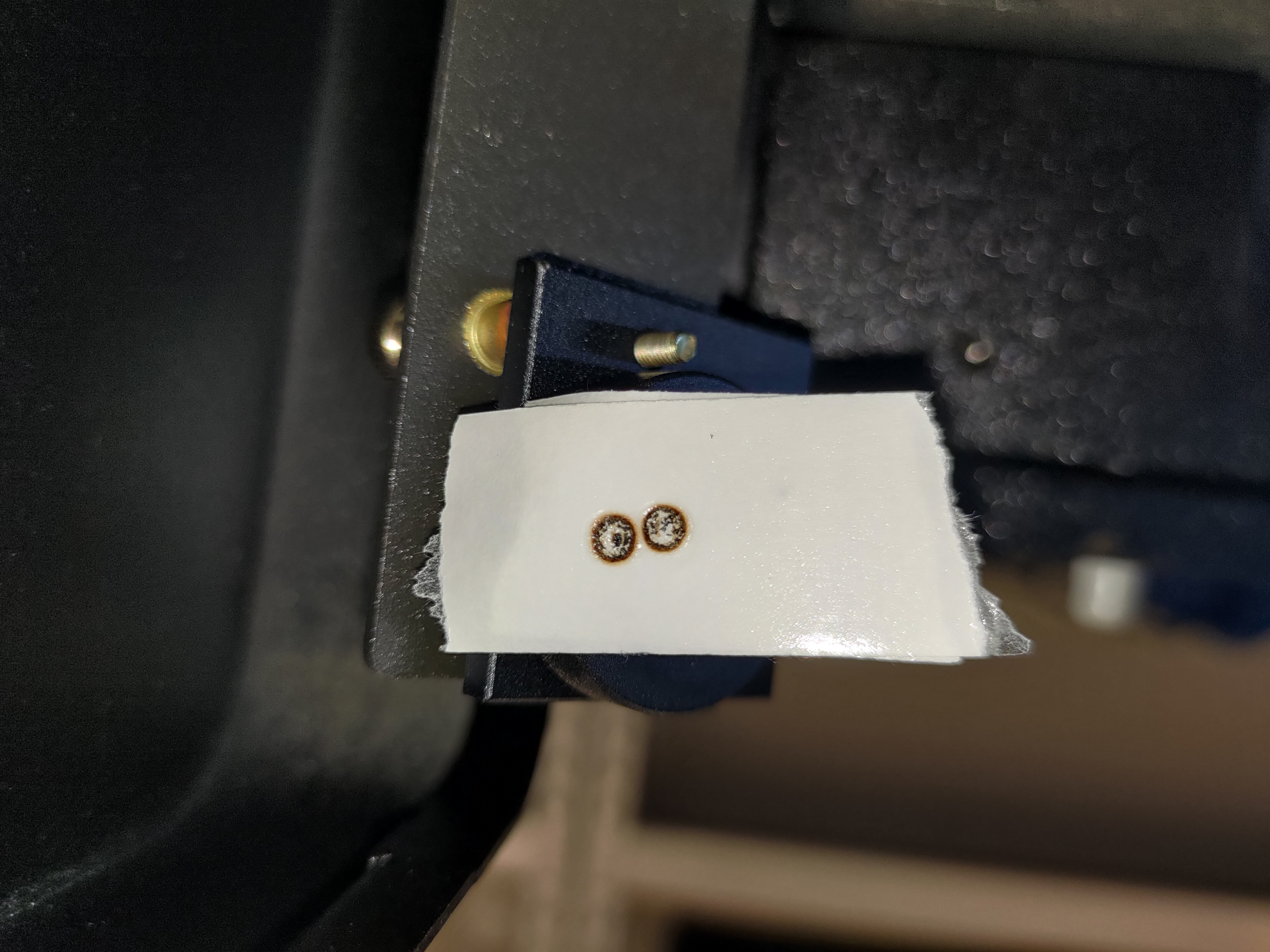

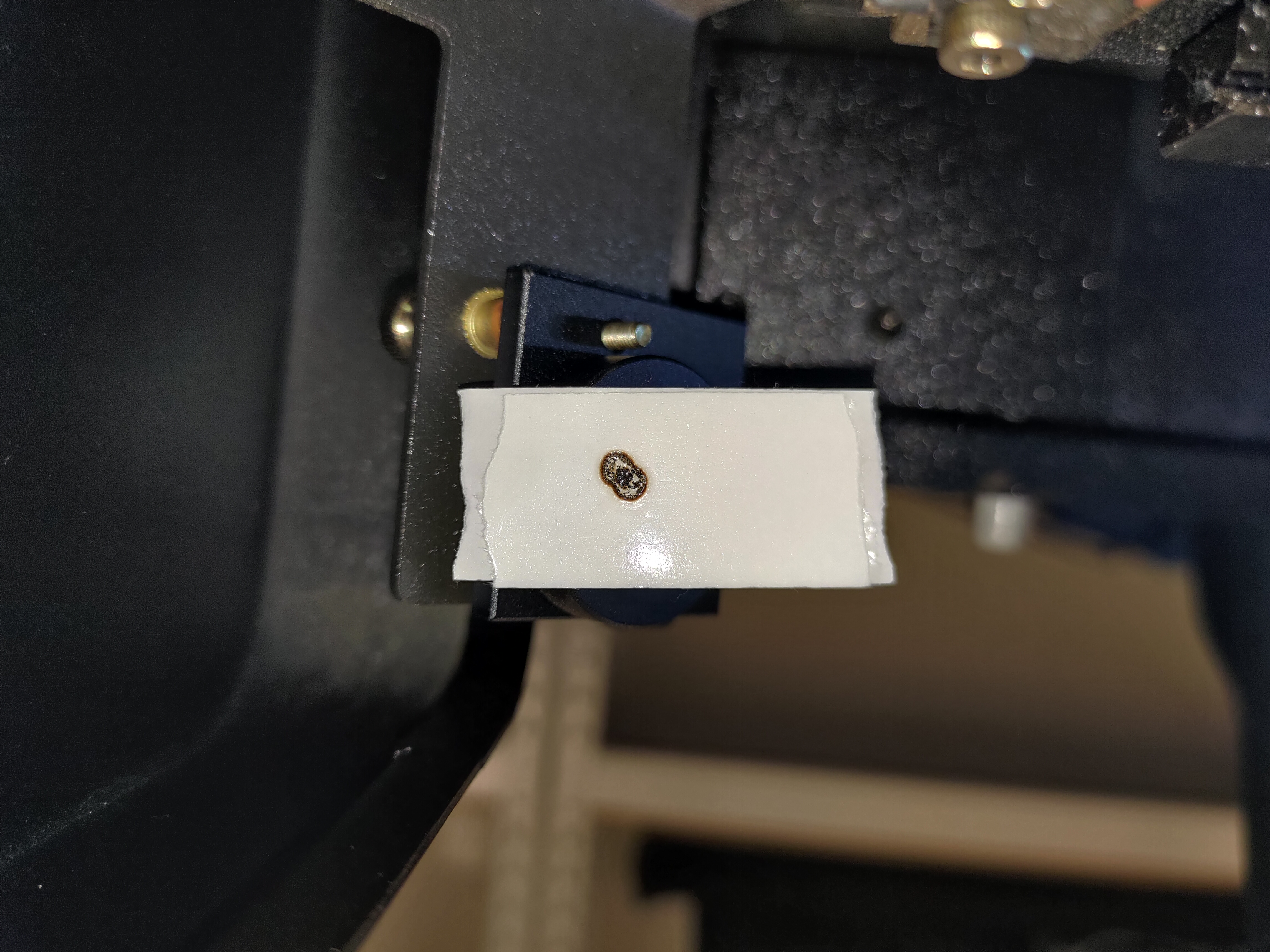

Passo 7-3 - Verificare se il primo e il secondo punto si sovrappongono

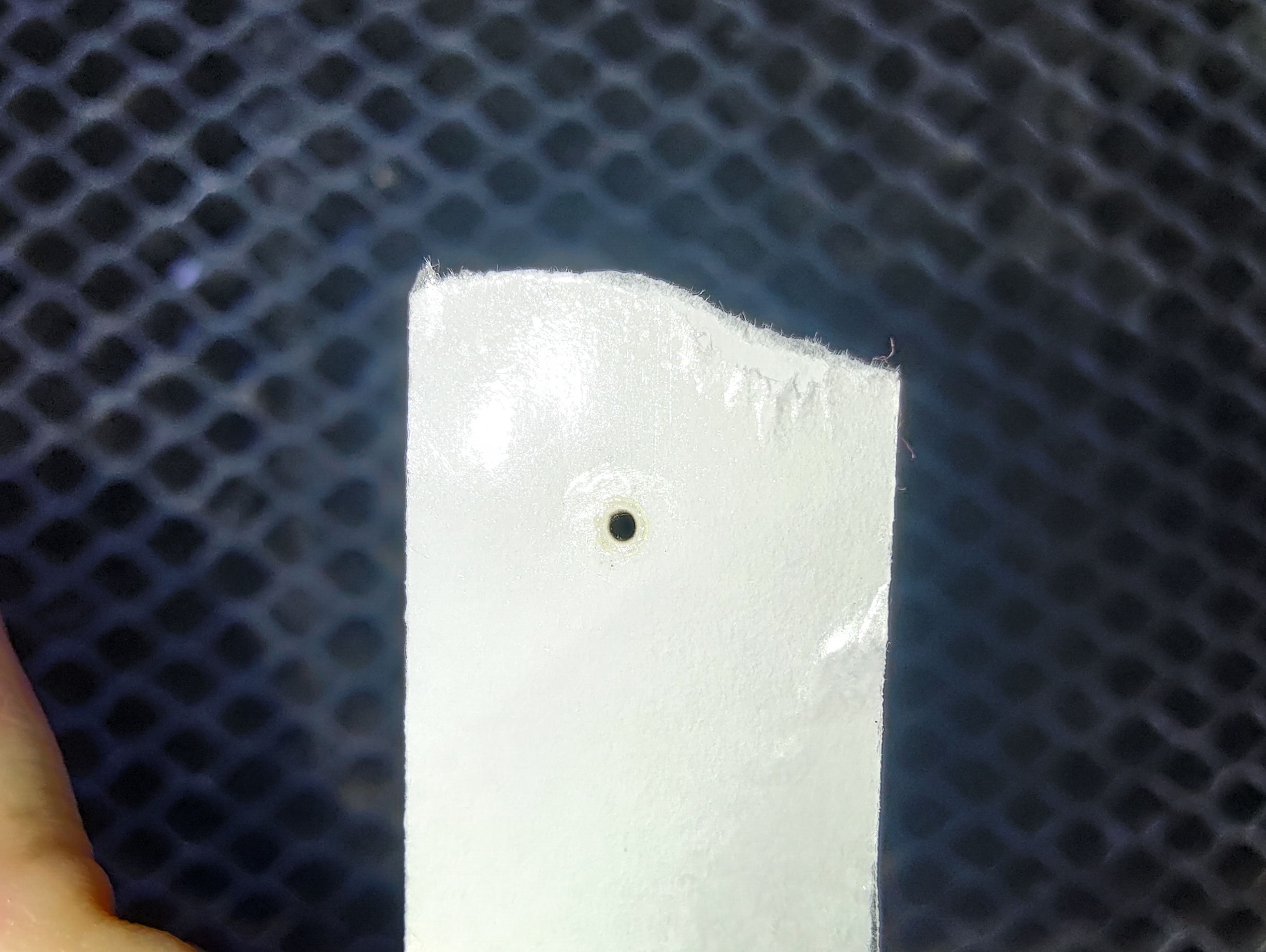

Se i punti si sovrappongono perfettamente, come nella foto di esempio corretta, indica che il percorso è allineato correttamente.
È possibile passare al Passo 7-5.
Se non si sovrappongono, come negli esempi errati di seguito, indica che dal 1° specchio al 2° specchio, il percorso ottico è disallineato e il 1° specchio deve essere regolato.

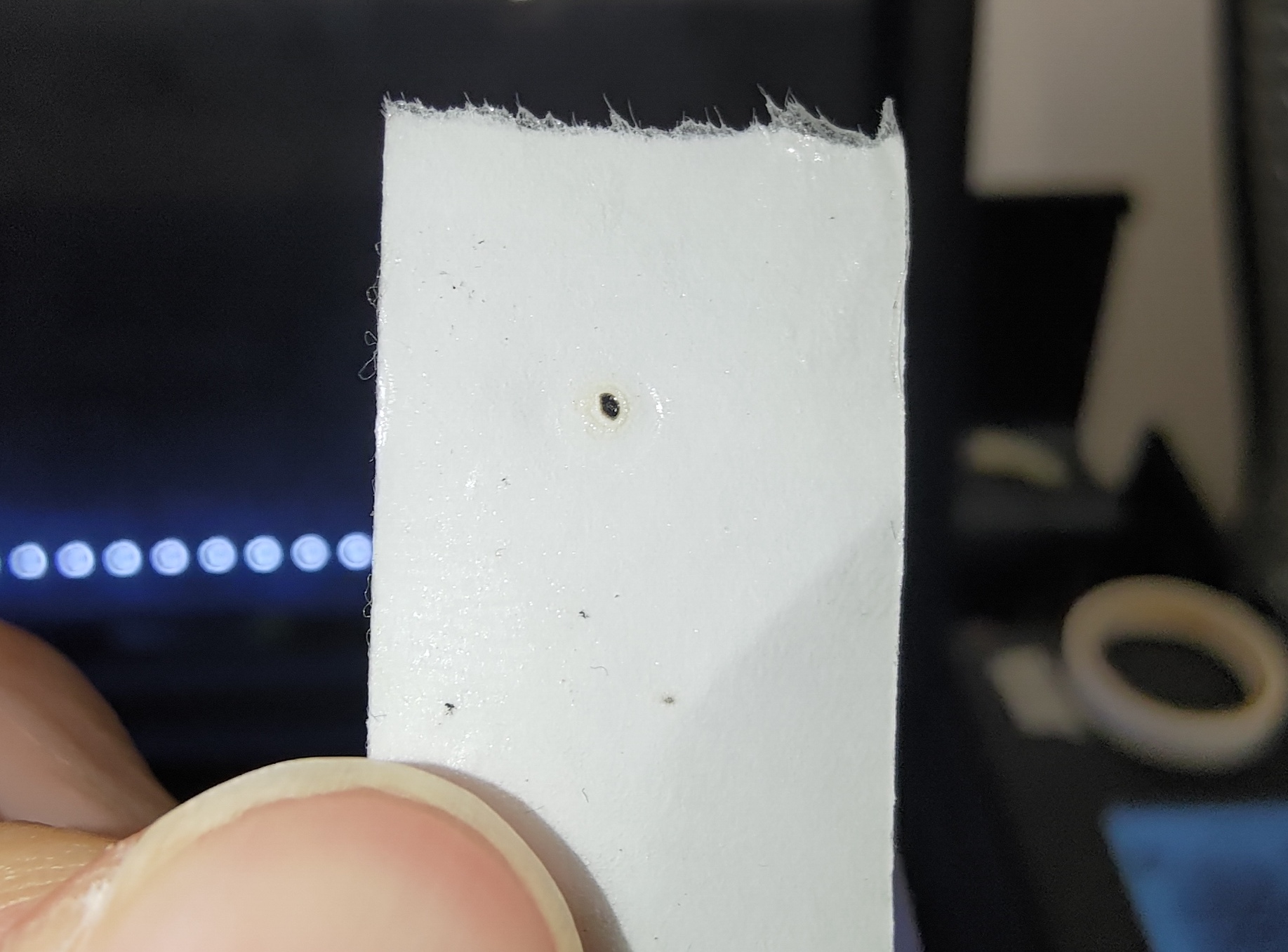

Esempio positivo:

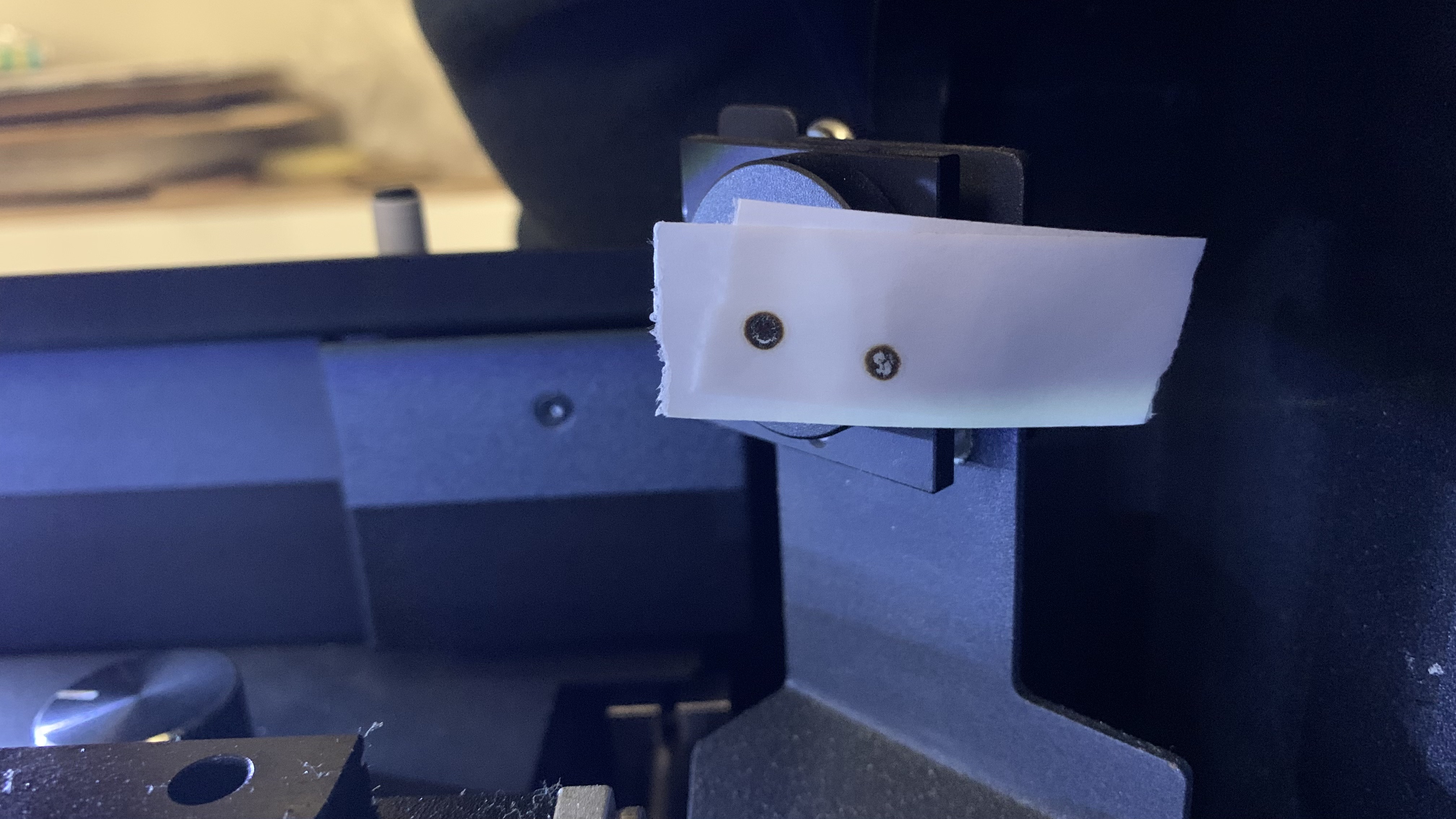

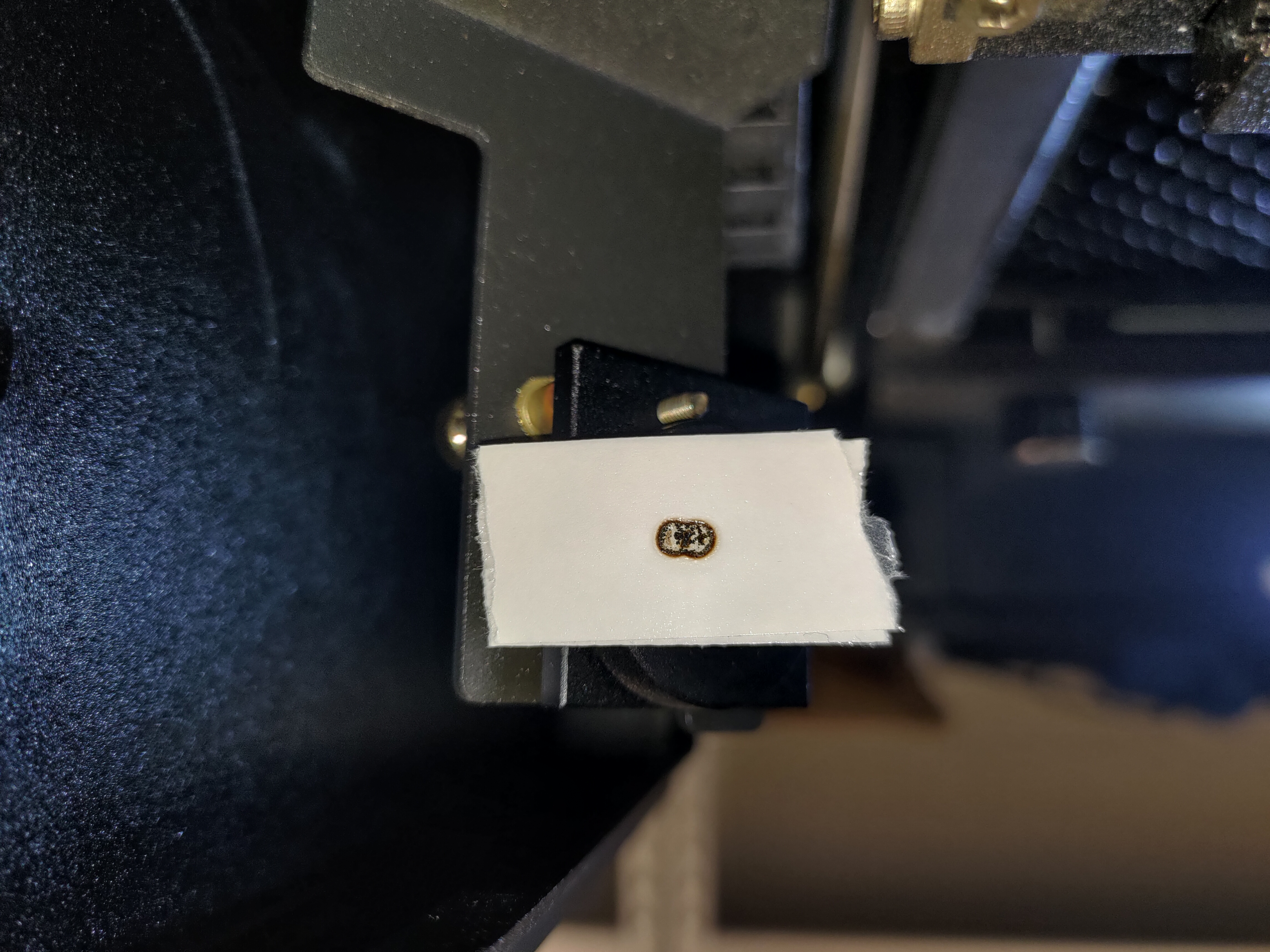

Esempio negativo:

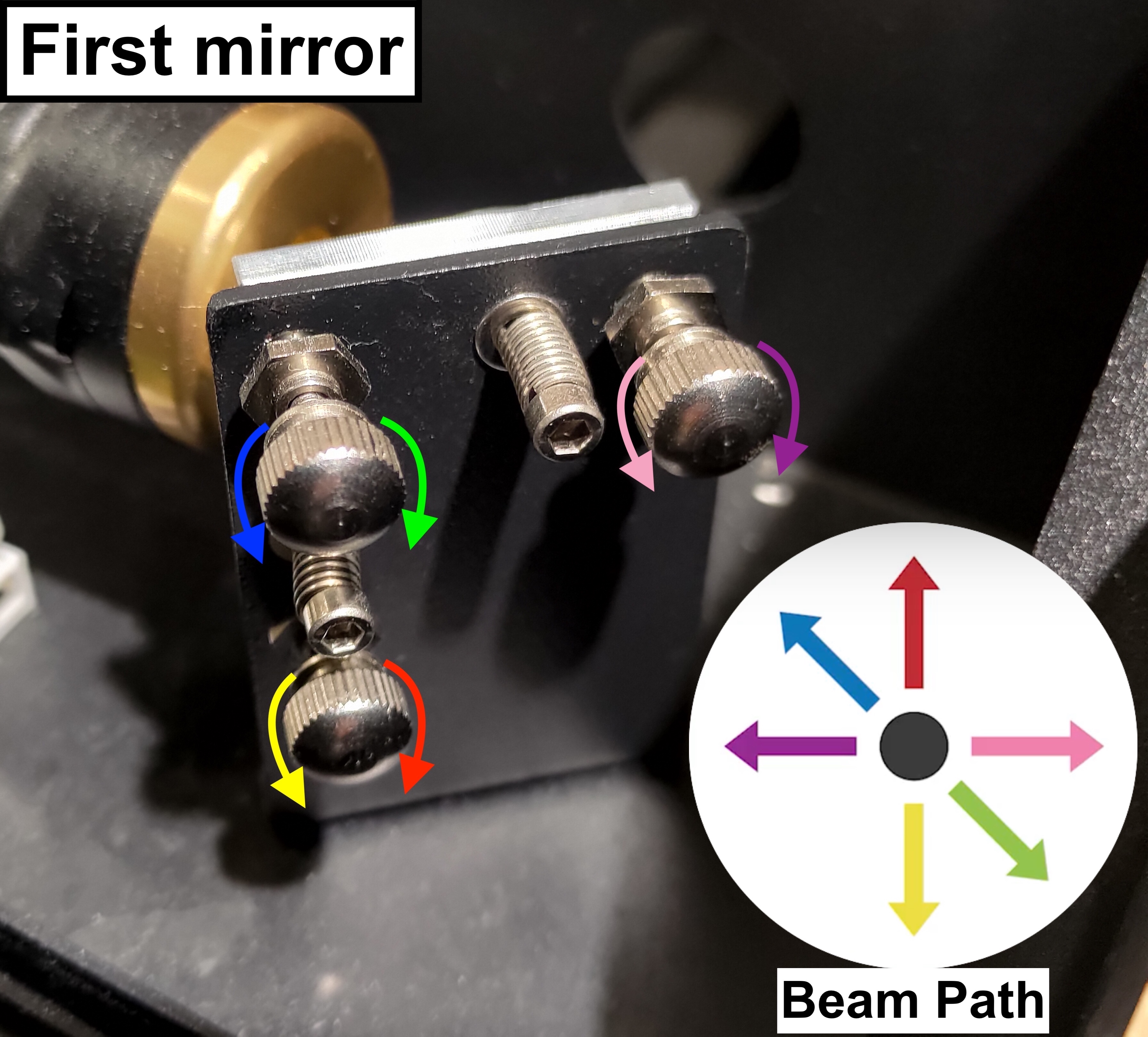

Passo 7-4 - Allineare il percorso dal 1° specchio al 2° specchio:
Questo passaggio ti insegnerà come allineare il percorso dal 1° specchio al 2° specchio regolando le viti sul 1° specchio.
Ci sono tre viti sul 1° specchio e ruotandole in senso orario o antiorario cambierà il percorso del raggio, il che significa che la posizione del secondo punto cambierà.
Si prega di notare che ogni volta che si regola la vite, il percorso potrebbe cambiare. Per garantire l'accuratezza, si consiglia di rimuovere il vecchio nastro con i punti precedenti e utilizzare un nuovo nastro a due strati per confermare se i nuovi punti si sovrappongono.
Passo 7-4-1 - Individuare la vite che verrà regolata:
Determinare la posizione del secondo punto e individuare la vite e la sua direzione di rotazione.
Si prega di vedere la foto di seguito e trovare il numero simile alla posizione del secondo punto:
Prima di regolare la vite, si prega di imparare come allentare correttamente il dado:
- Innanzitutto, spruzzare l'alcol sui dadi per sciogliere il gel o la colla e attendere qualche secondo.
- Successivamente, utilizzare le pinze per tenere la vite, quindi allentare il dado con la chiave a doppia testa ruotandolo in senso antiorario.
Per #1:
Il secondo punto deve scendere verso destra per sovrapporsi al primo punto
La vite in alto a sinistra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #2:
Il secondo punto deve scendere puntinomente per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.
Per #3:
Il secondo punto deve prima scendere e poi andare a sinistra per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso antiorario per far scendere il punto.
La vite in alto a destra dovrà essere ruotata in senso orario per far andare il punto a sinistra.
Si prega di fare riferimento alla foto sottostante.
Per #4:
Il secondo punto deve andare a destra per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.
Per #5:
Il secondo punto deve andare a sinistra per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #6:
Il secondo punto deve prima andare a destra e poi salire per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso antiorario per far andare il punto a destra.
La vite in basso a sinistra dovrà essere ruotata in senso orario per far salire il punto.
Si prega di fare riferimento alla foto sottostante.
Per #7:
Il secondo punto deve andare dritto verso l'alto per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #8:
Il secondo punto deve andare in alto a sinistra per sovrapporsi al primo punto
La vite in alto a sinistra dovrà essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.
Passo 7-4-2 - Stringere il dado dopo la regolazione:
Si prega di stringere il dado dopo aver regolato la vite ruotandola in senso orario.
Passo 7-5 - Raccogliere il nastro del 2° specchio:
Mettere il 2° specchio nastro sulla carta. Annota la posizione e il numero di impulsi come nella foto qui sotto.
Passo 8 - Controlla il percorso dal 2° al 3° specchio:
Questo passaggio serve a verificare se il percorso è allineato dal 2° specchio al 3° specchio.

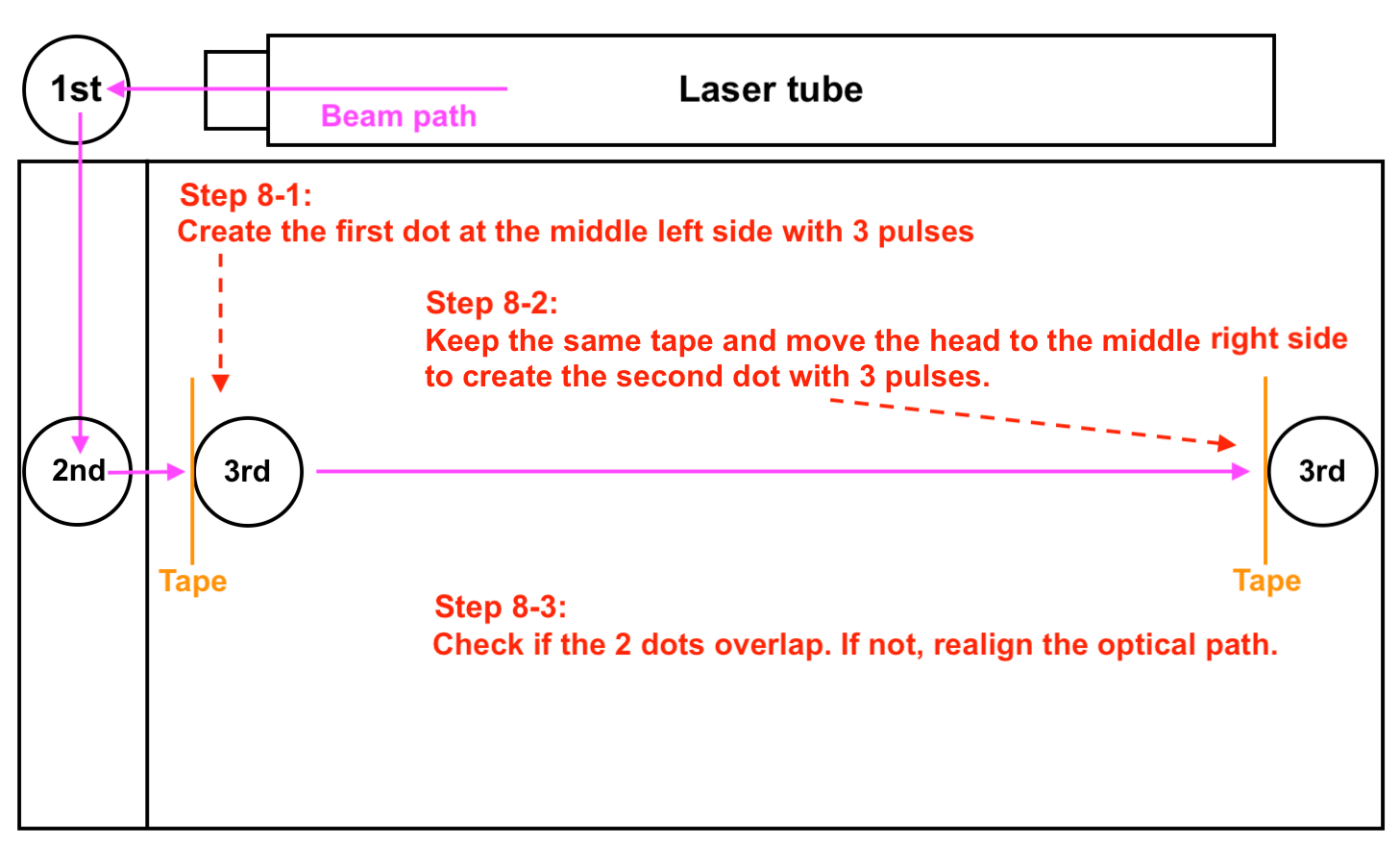

Panoramica dei passaggi:

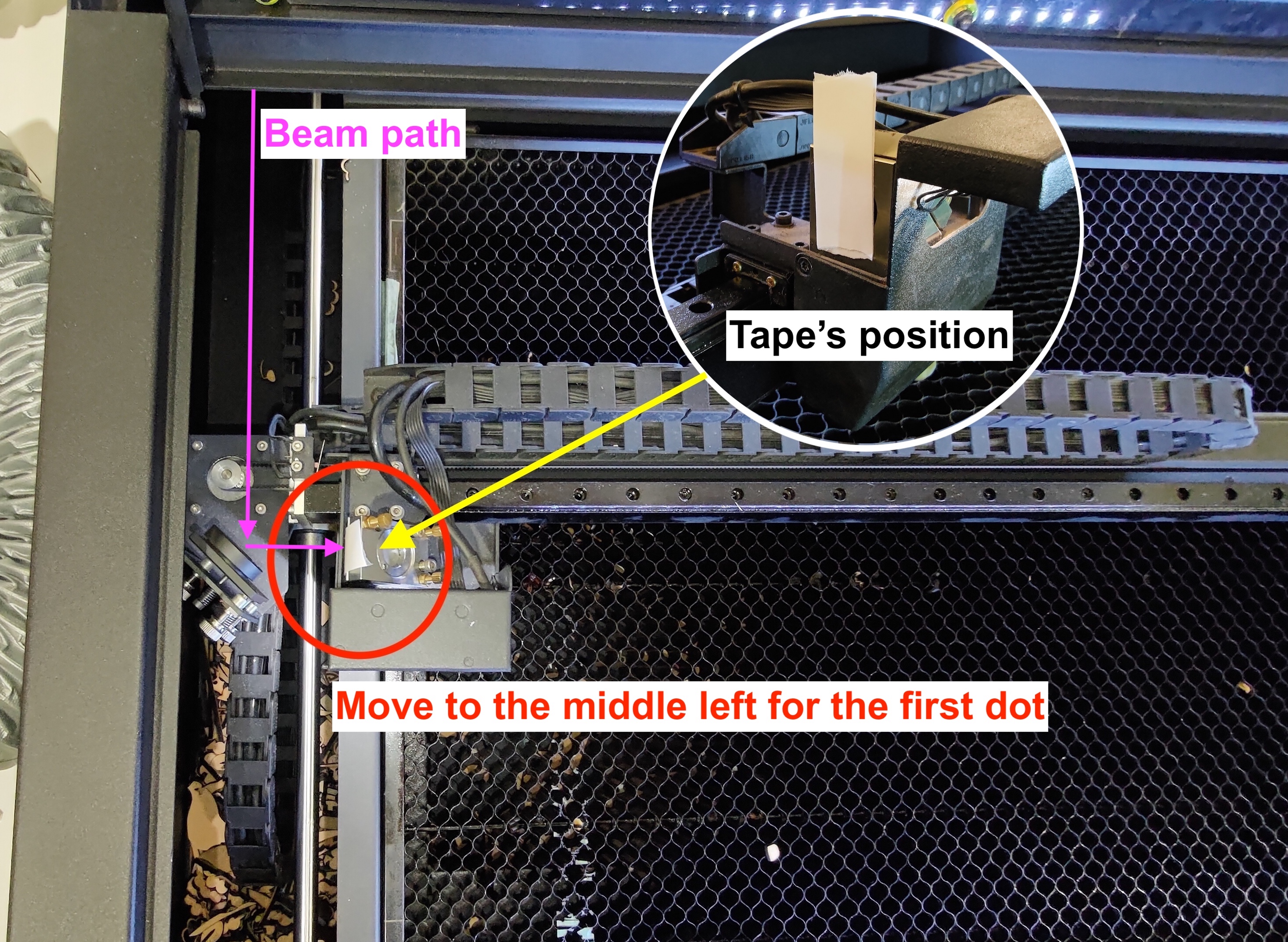

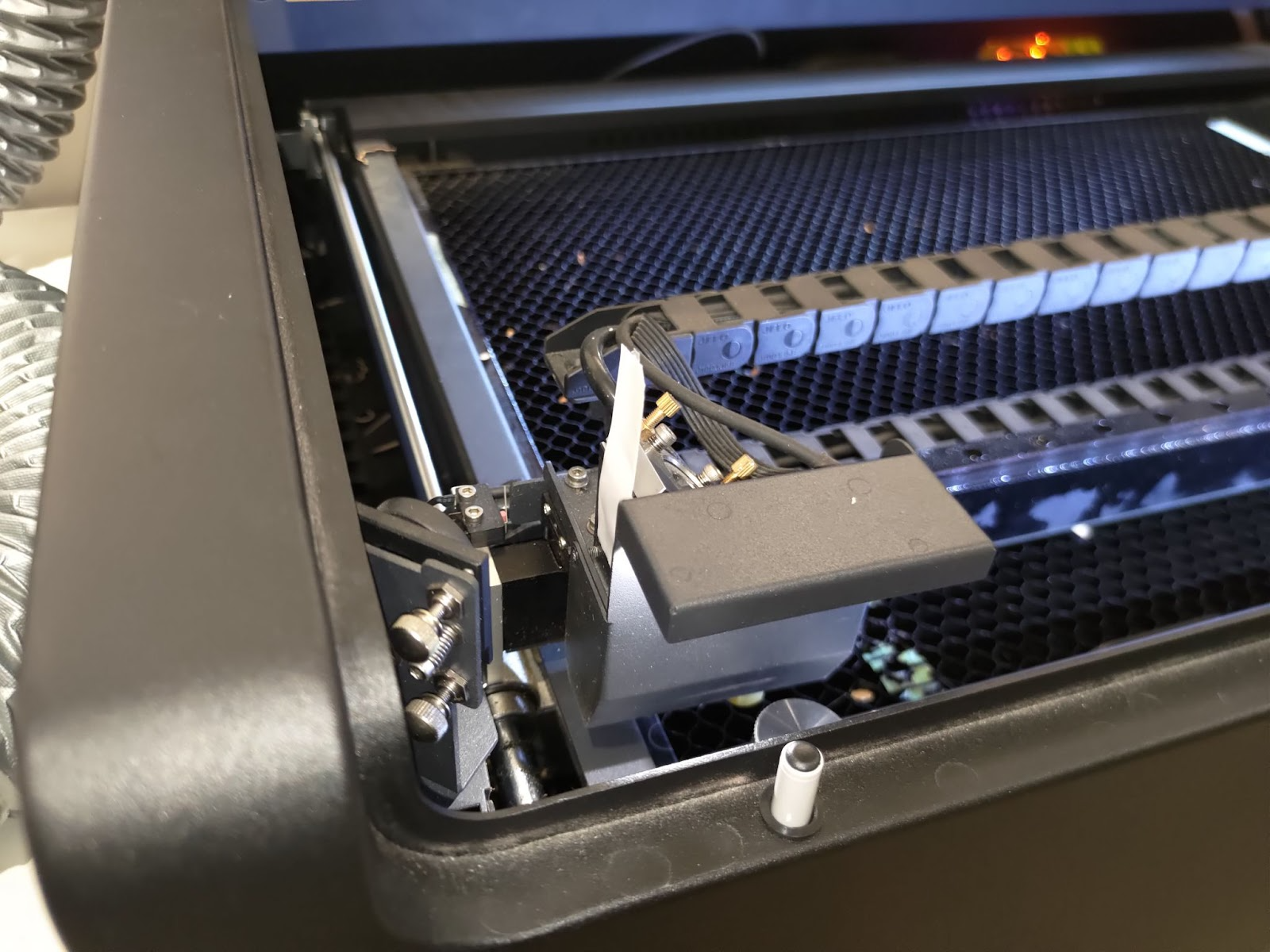

Passo 8-1 - Crea il primo punto per la posizione centrale-sinistra:
Posiziona un nastro a due strati sul 3° specchio e sposta la testa nella posizione centrale-sinistra .
Effettua tre impulsi per creare il primo punto.
Passo 8-2 - Crea il secondo punto per la posizione centrale-destra:
Mantieni lo stesso nastro sul 3° specchio e sposta la testa nella posizione centrale-destra.
Effettua tre impulsi per creare il secondo punto.

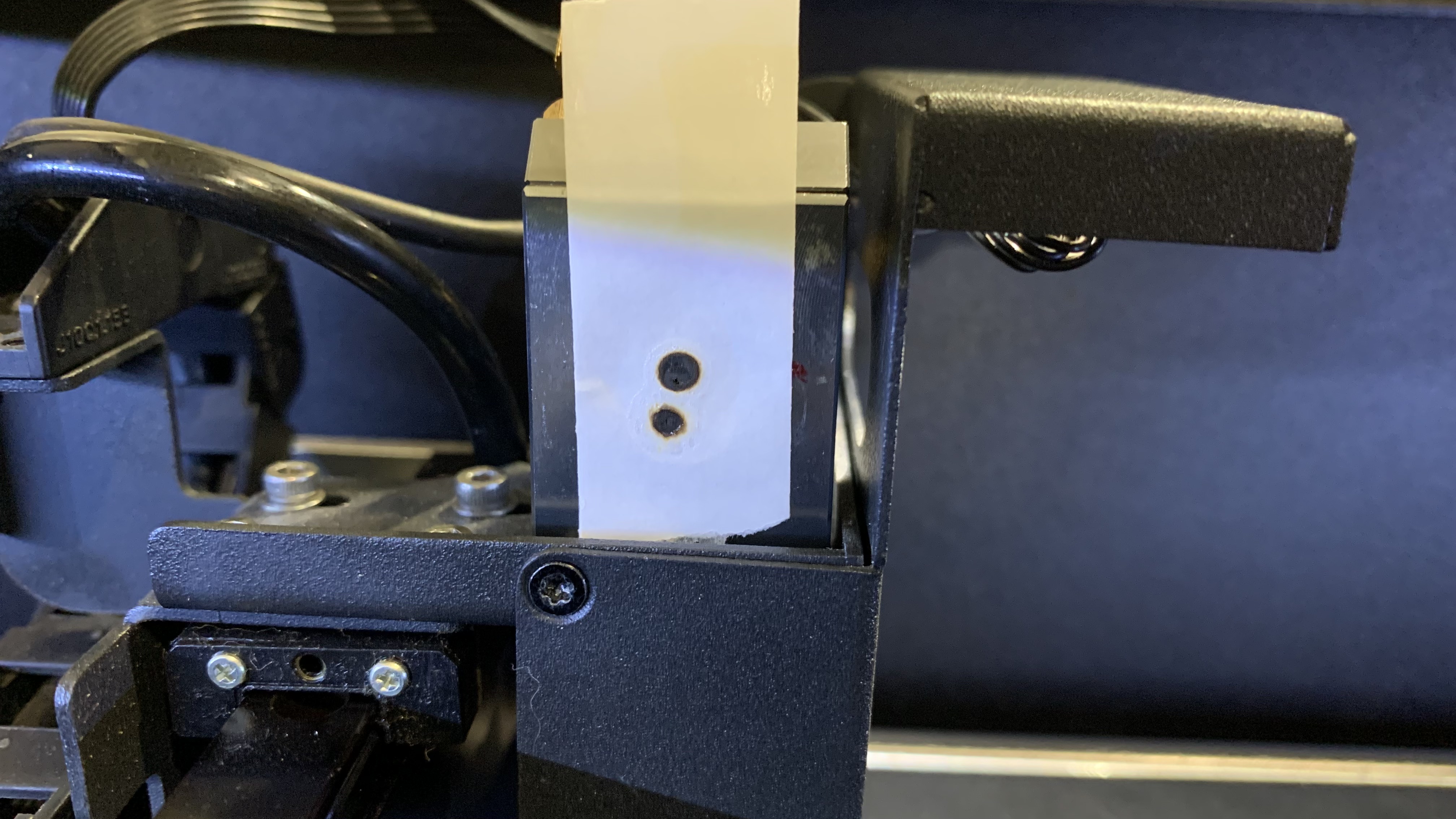

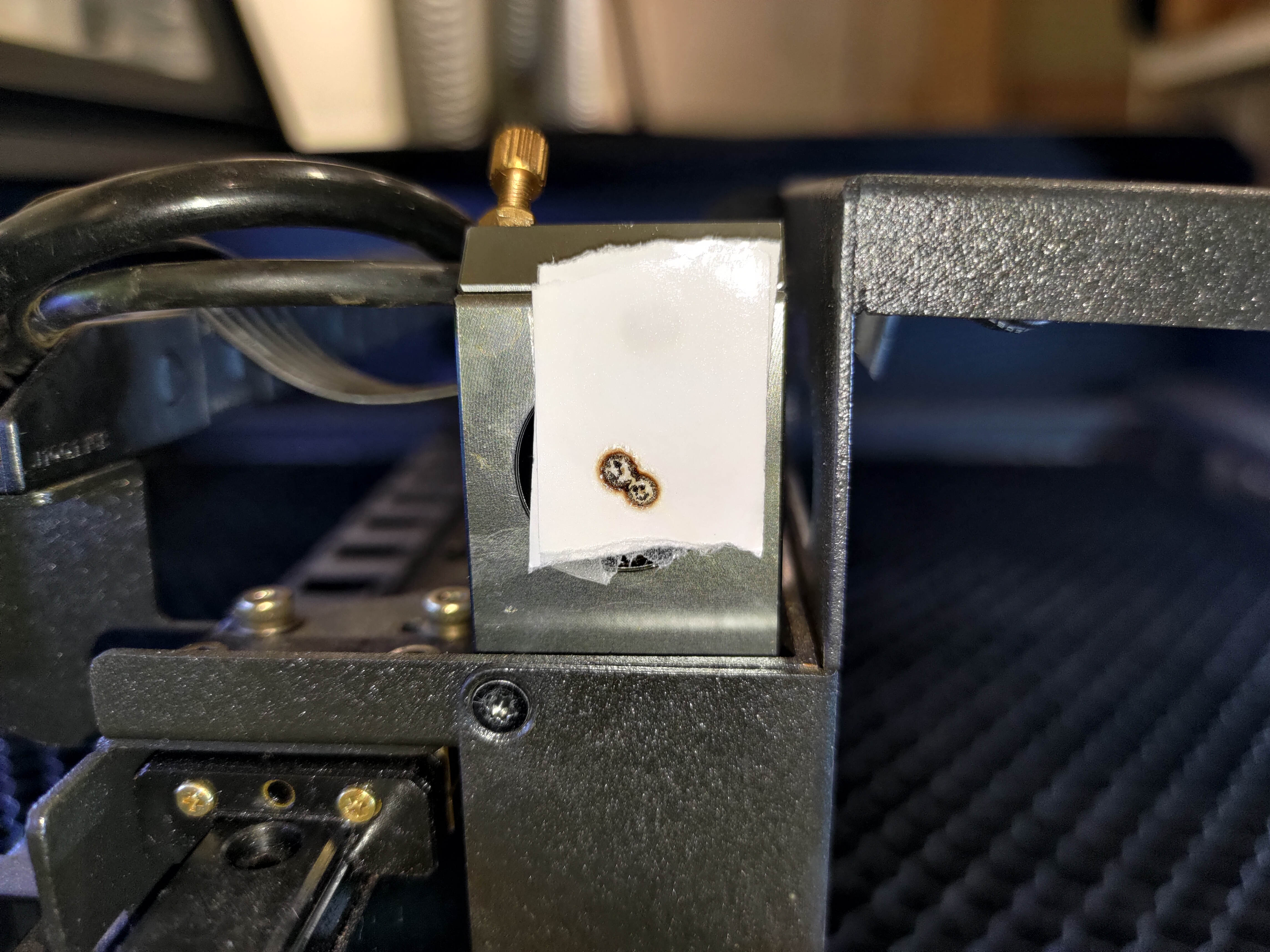

Passo 8-3 - Verifica se il primo e il secondo punto si sovrappongono

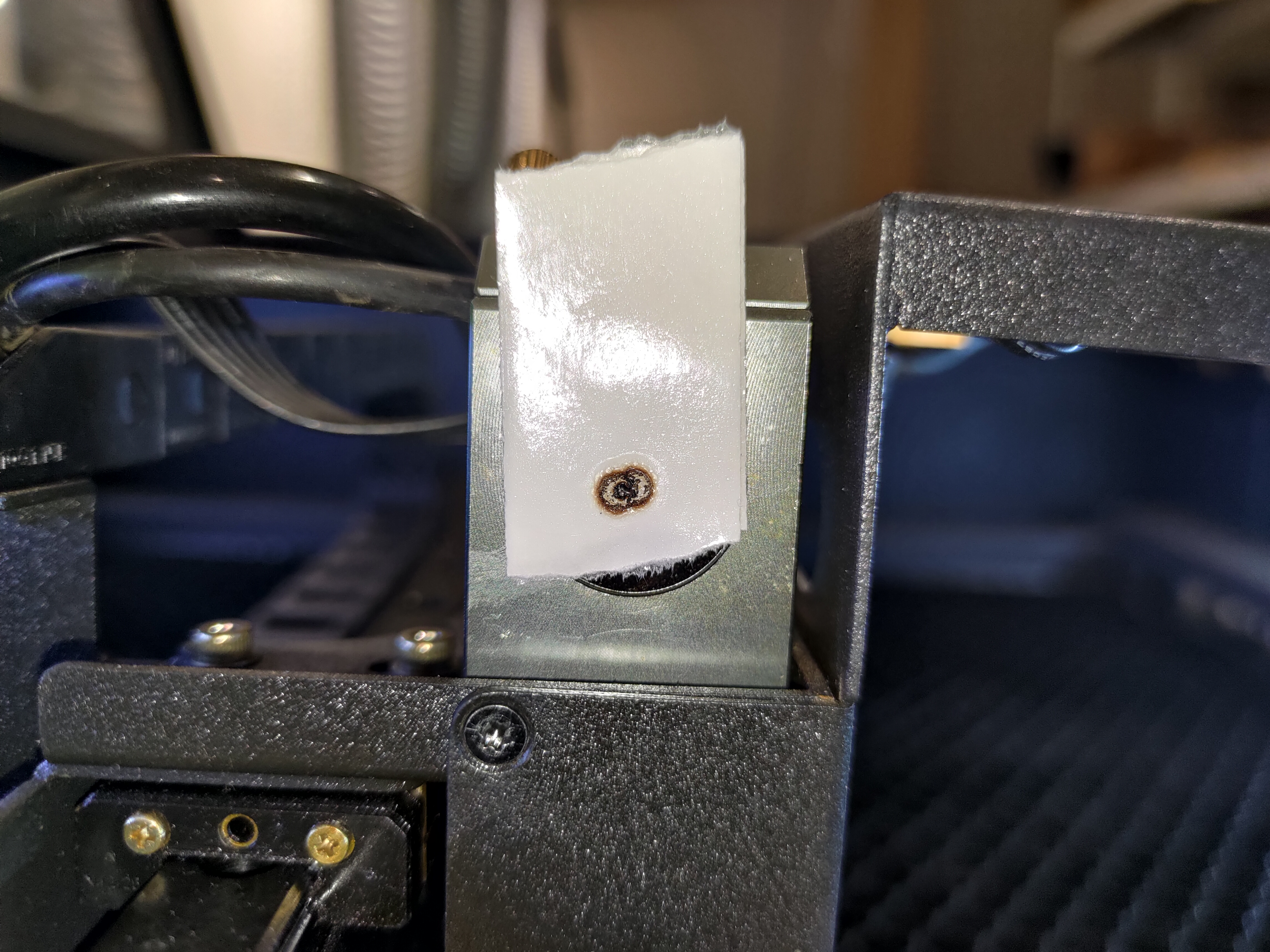

Se i punti si sovrappongono perfettamente, come nella foto dell'esempio positivo qui sotto, indica che il percorso è allineato correttamente. Puoi passare al Passo 8-5.
Se non si sovrappongono, indica che dal 2° specchio al 3° specchio, il percorso ottico non è allineato e il 2° specchio deve essere regolato.

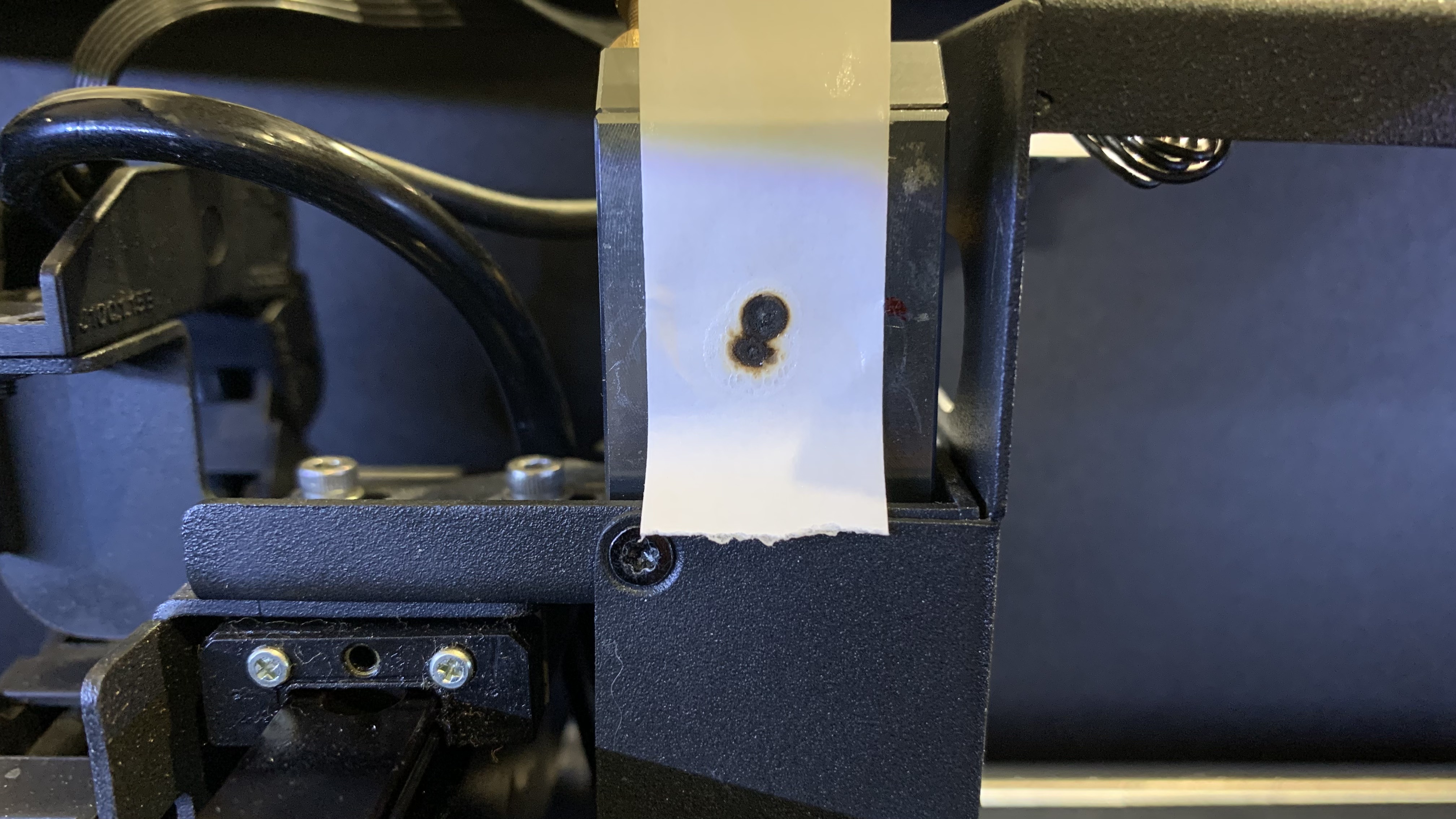

Esempio positivo:

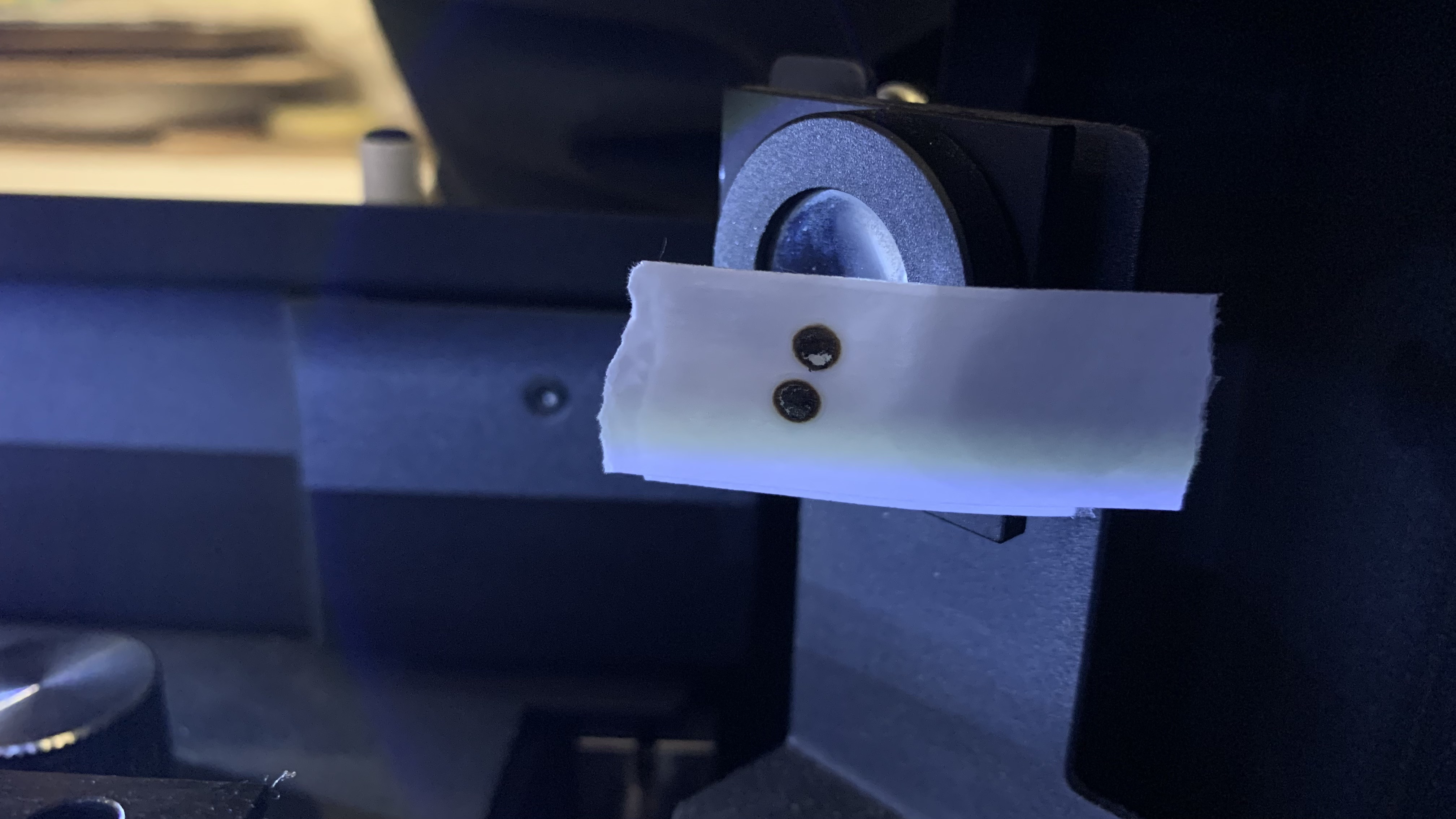

Esempio negativo:

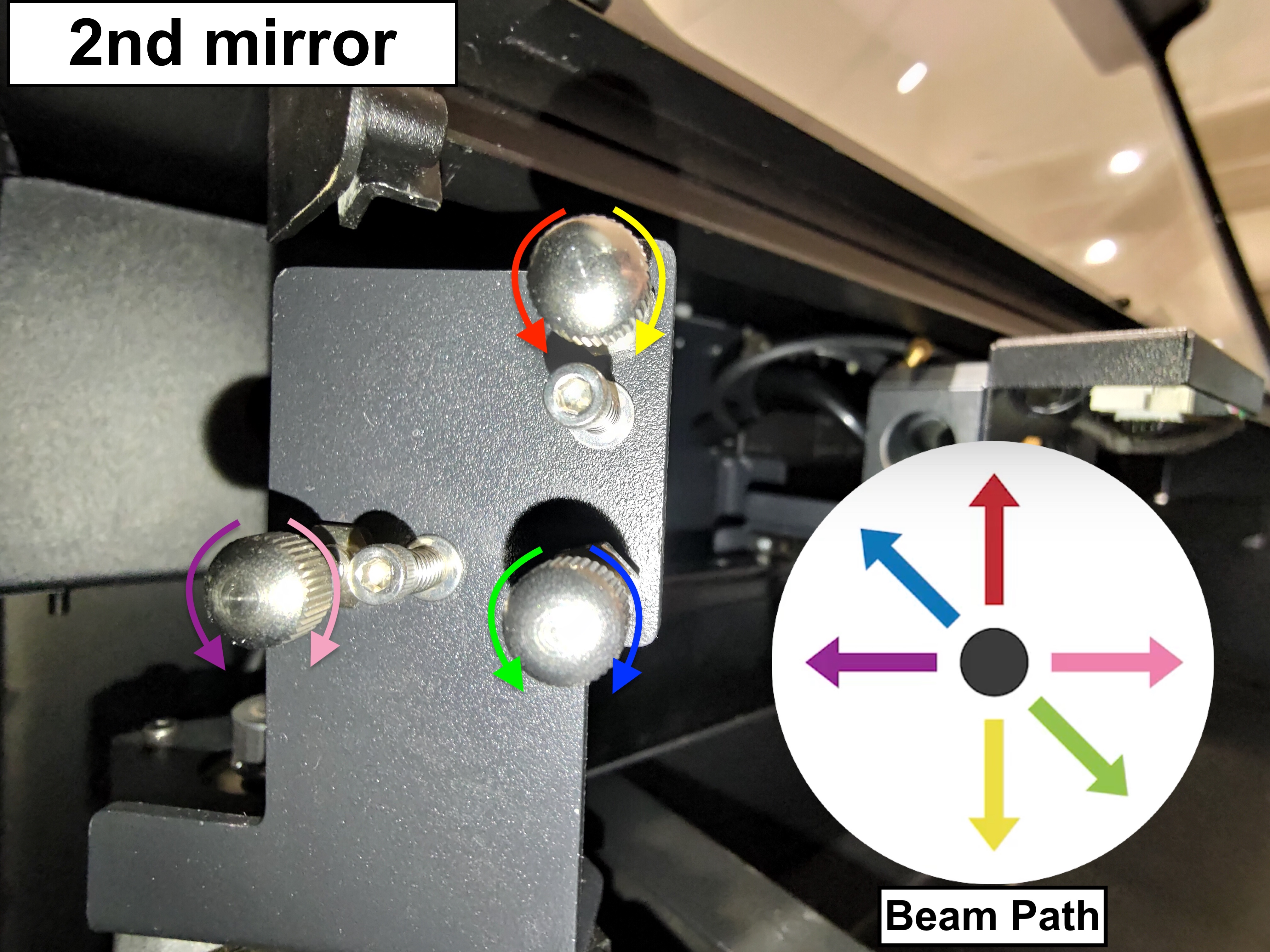

Passo 8-4 - Allinea il percorso dal 2° specchio al 3° specchio:
Questo passaggio ti insegnerà come allineare il percorso dal 2° specchio al 3° specchio regolando le viti sul 2° specchio.

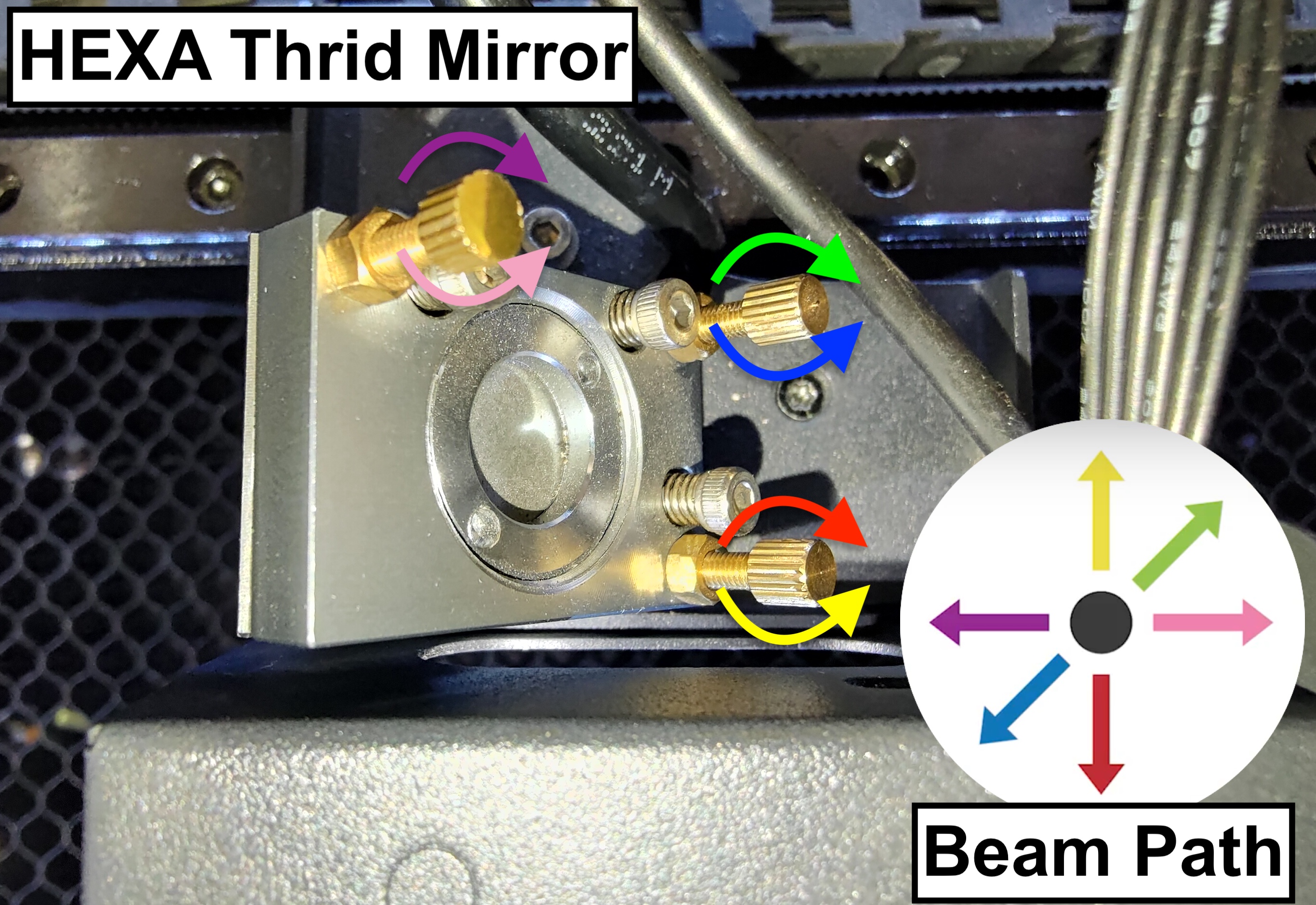

Ci sono tre viti sul 2° specchio e ruotandole in senso orario o antiorario cambierà il percorso del raggio, ovvero la posizione del secondo punto cambierà.
Si prega di notare che ogni volta che si regola la vite, il percorso potrebbe cambiare. Per garantire l'accuratezza, si consiglia di rimuovere il vecchio nastro con i punti precedenti e utilizzare un nuovo nastro a due strati per confermare se i nuovi punti si sovrappongono.
Passo 8-4-1 - Individua la vite che verrà regolata:
Determinare la posizione del secondo punto e individuare la vite e la sua direzione di rotazione.
Si prega di vedere la foto di seguito e trovare il numero simile alla posizione del secondo punto:
Prima di regolare la vite, si prega di imparare come allentare correttamente il dado:
- Innanzitutto, spruzzare l'alcol sui dadi per sciogliere il gel o la colla e attendere qualche secondo.
- Successivamente, usa le pinze per tenere la vite, quindi allenta il dado con la chiave a doppia testa di ruotandolo in senso antiorario.
Per #1:
Il secondo punto deve scendere verso destra per sovrapporsi al primo punto
La vite in basso a destra dovrà essere ruotata in senso antiorario.
Si prega di fare riferimento alla foto sottostante.
Per #2:
Il secondo punto deve scendere puntinomente per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #3:
Il secondo punto deve prima scendere e poi andare a sinistra per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso orario per far scendere il punto.
La vite in basso a sinistra dovrà essere ruotata in senso antiorario per far andare il punto a sinistra.
Si prega di fare riferimento alla foto sottostante.
Per #4:
Il secondo punto deve andare a destra per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #5:
Il secondo punto deve andare a sinistra per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso antiorario.
Si prega di fare riferimento alla foto sottostante.
Per #6:
Il secondo punto deve prima andare a destra e poi salire per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso orario per far andare il punto a destra.
La vite in alto a destra dovrà essere ruotata in senso antiorario per far salire il punto.
Si prega di fare riferimento alla foto sottostante.
Per #7:
Il secondo punto deve andare dritto verso l'alto per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.
Per #8:
Il secondo punto deve andare in alto a sinistra per sovrapporsi al primo punto
La vite in basso a destra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Passo 8-4-2 - Stringere il dado dopo la regolazione:
Per favore stringere il dado dopo aver regolato la vite girandolo in senso orario.

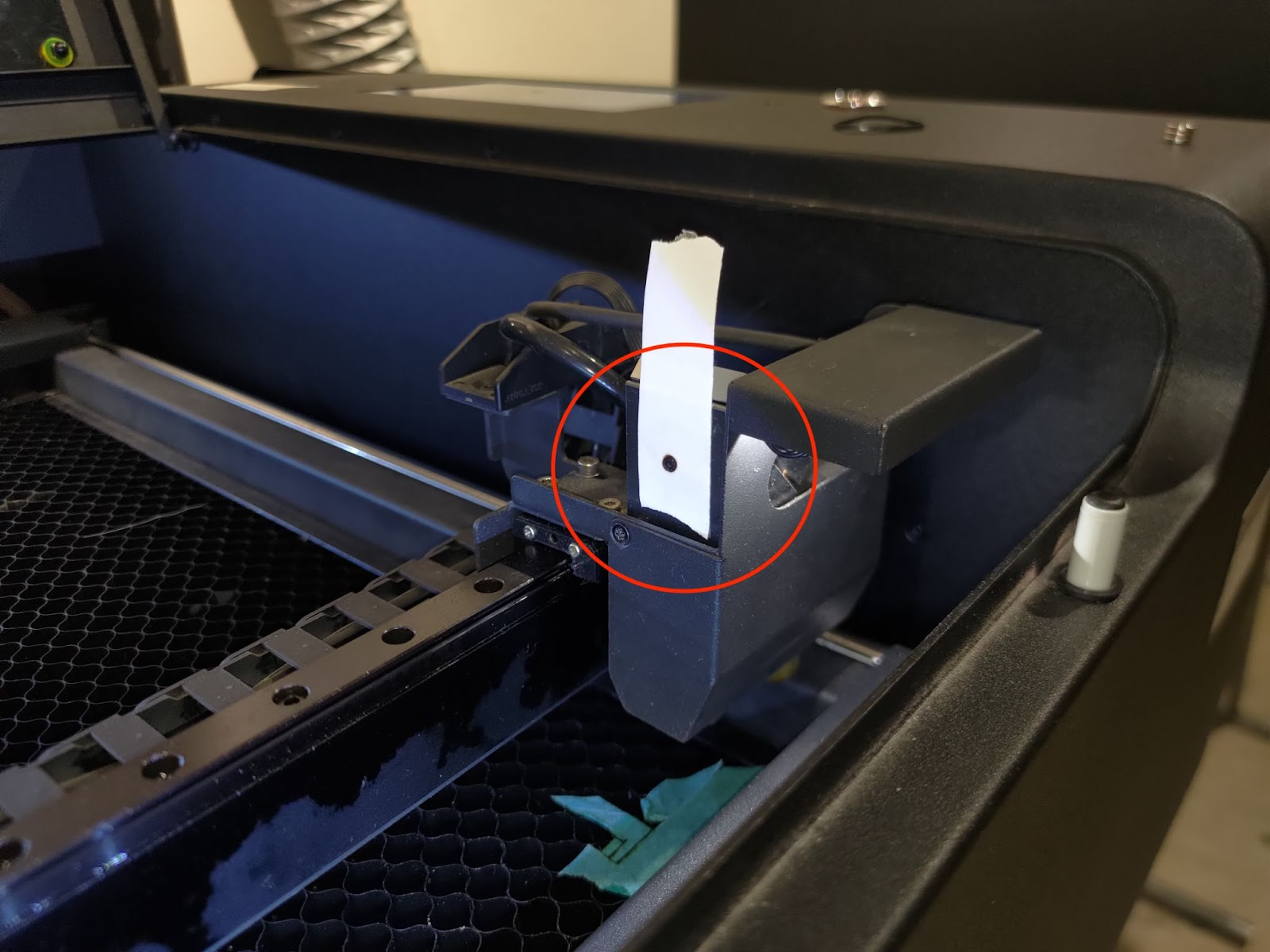

Passo 8-5 - Controllare la posizione del punto all'ingresso del 3° specchio
Se il percorso dal 2° al 3° specchio è allineato, utilizzare lo strumento OPA per verificare se il punto è al centro dell'ingresso del 3° specchio.
Si prega di utilizzare il link per scaricare il file e utilizzare un acrilico trasparente da 3mm per incidere e tagliare.
Il cerchio dello strumento corrisponderà all'ingresso come nella foto sottostante.

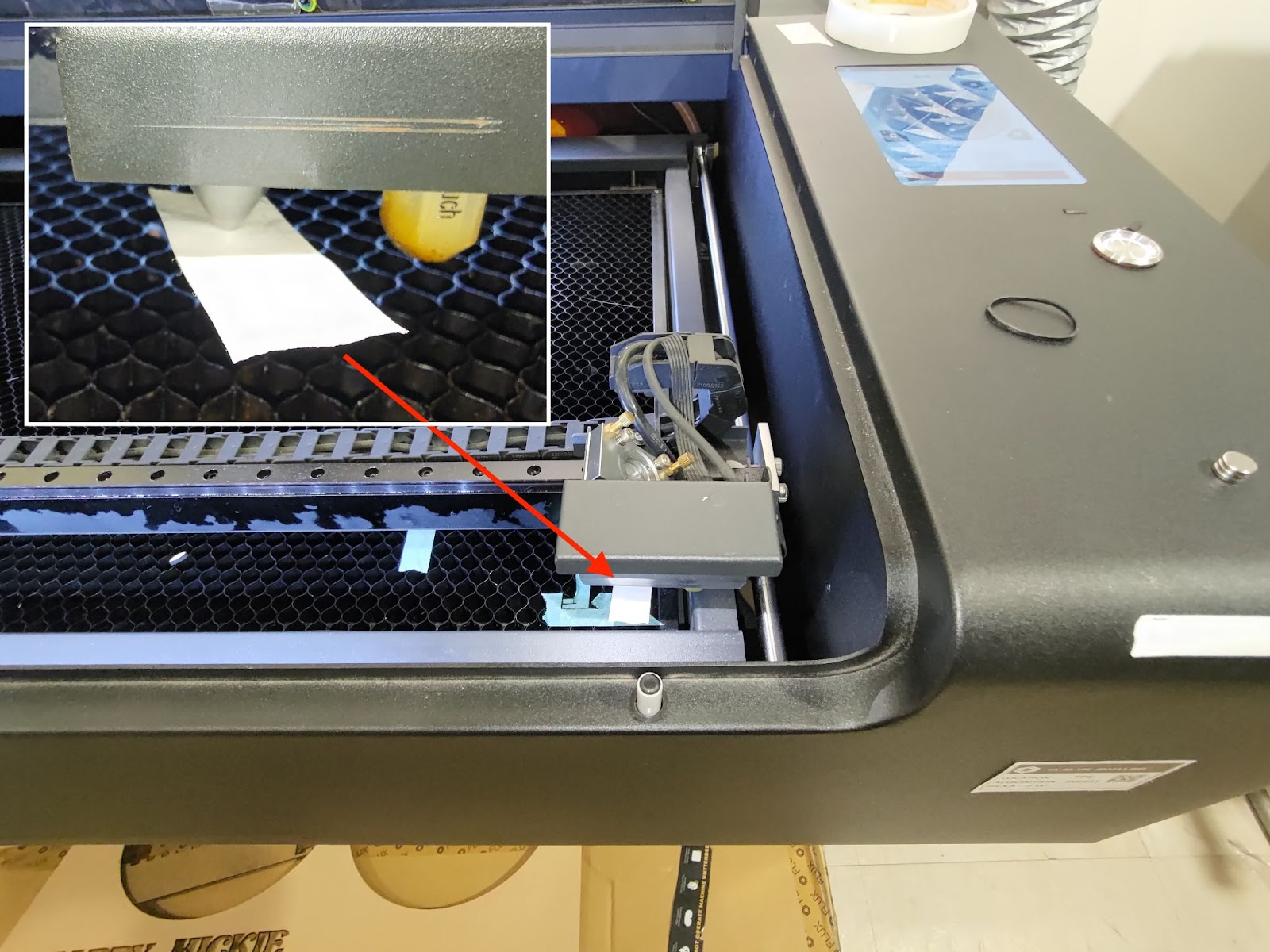

Se la macchina non riesce a tagliare attraverso qualsiasi area del piano di lavoro, è necessario creare uno strumento temporaneo.

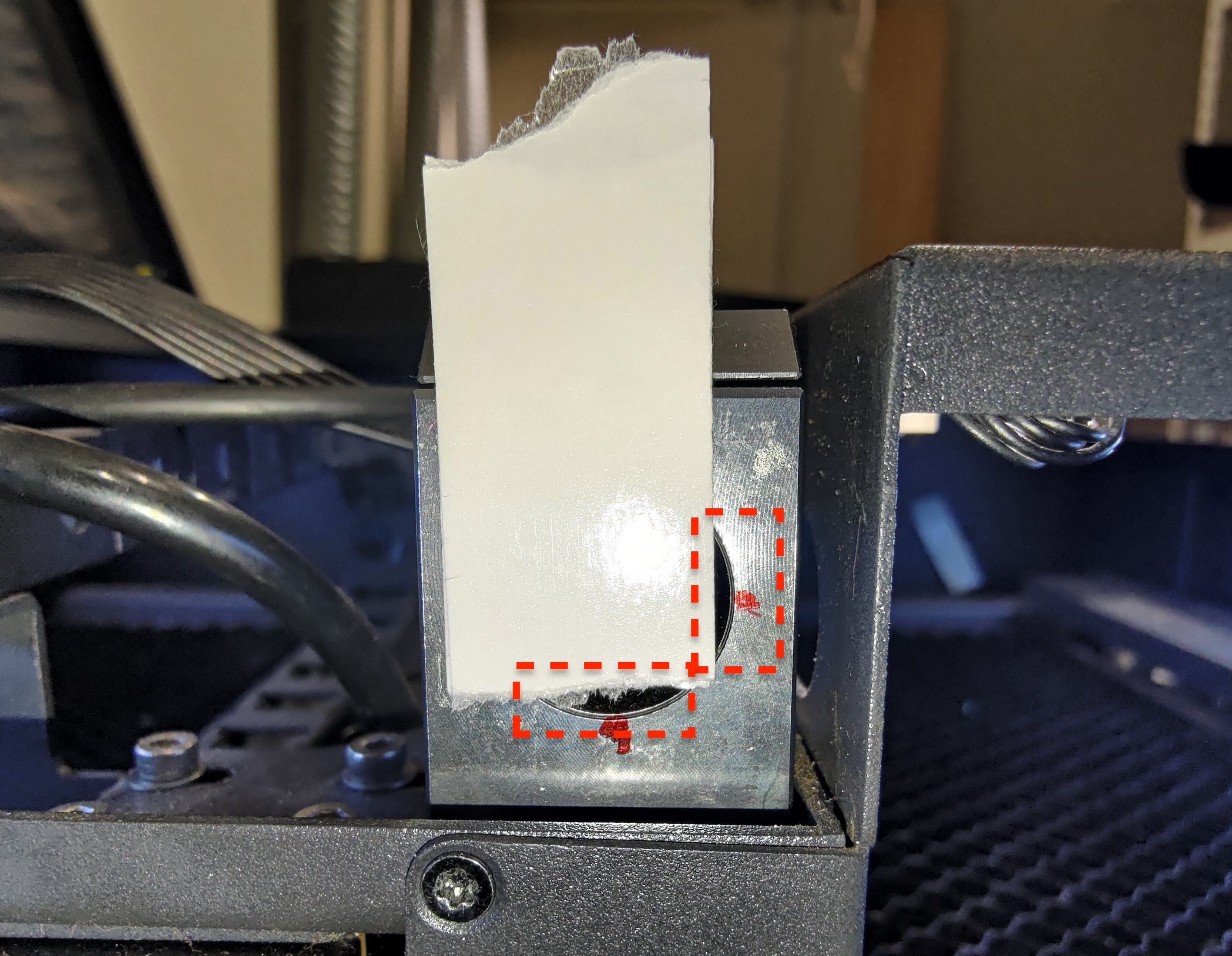

Si prega di utilizzare un pezzo di nastro adesivo trasparente e piegarlo per racchiudere la parte adesiva.

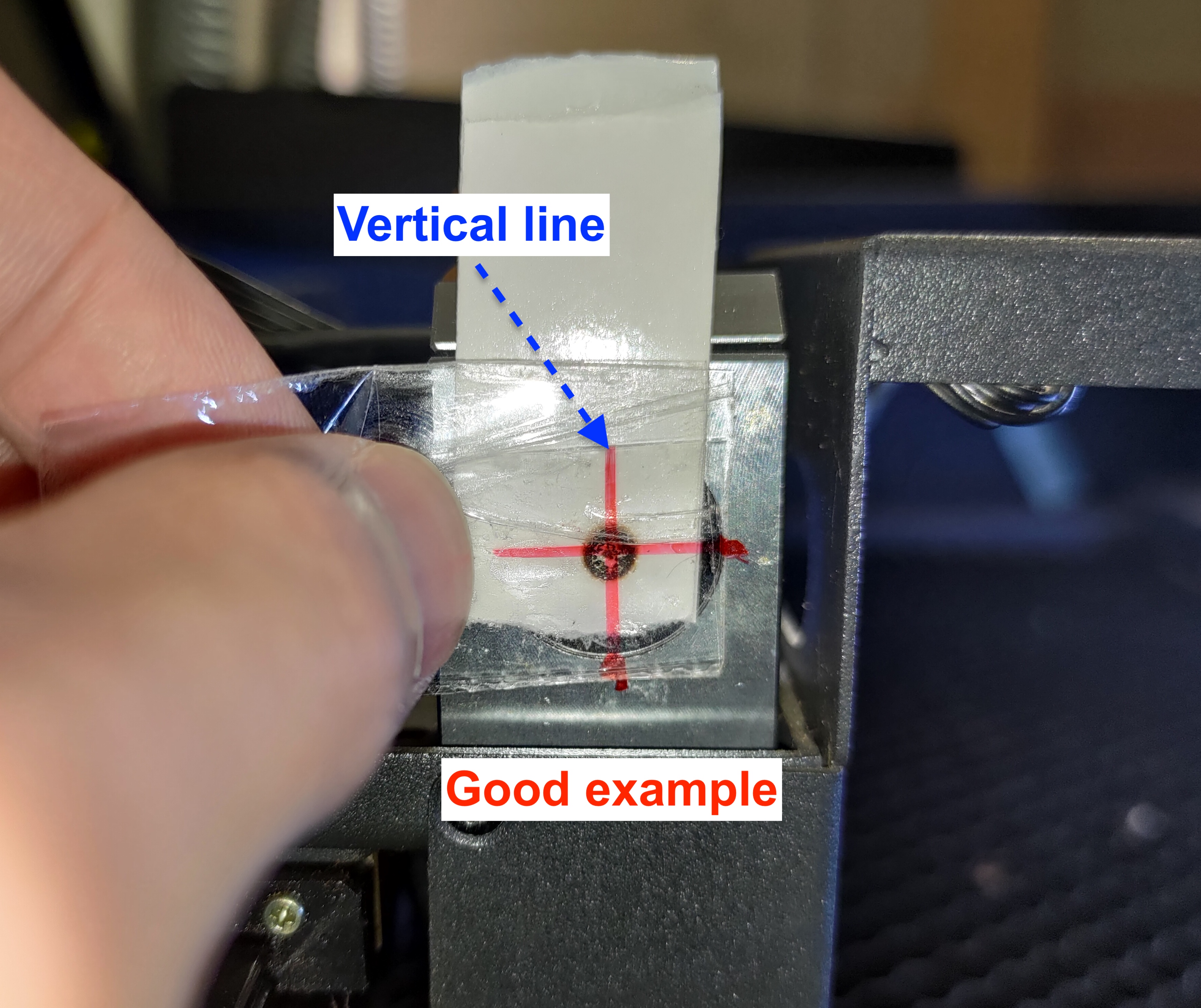

Disegnare due linee come nelle foto sottostanti:
Il centro delle linee sul nastro sarà il centro dell'ingresso rotondo.
(Si consiglia di segnare due segni come i punti rossi nella foto sottostante per allineare le linee sul nastro.)
Passo 8-5-1 - Creare il punto:
Posizionare un nastro a 2 strati sull'ingresso del 3° specchio.
Non coprire completamente il cerchio (ingresso), lasciare un po' di spazio per allineare la posizione dello strumento OPA.

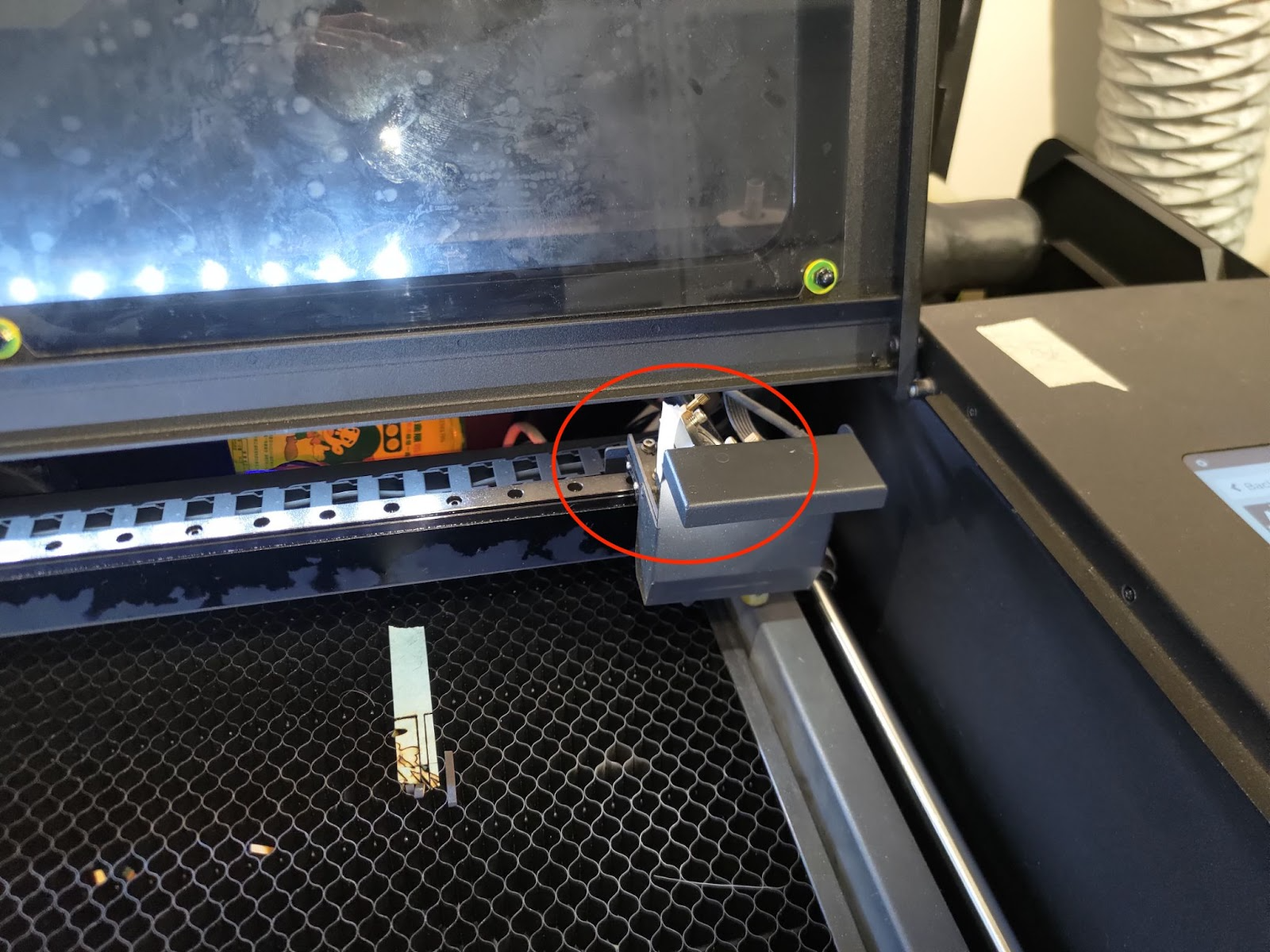

Spostare la testa al centro del piano di lavoro e effettuare 5 impulsi.

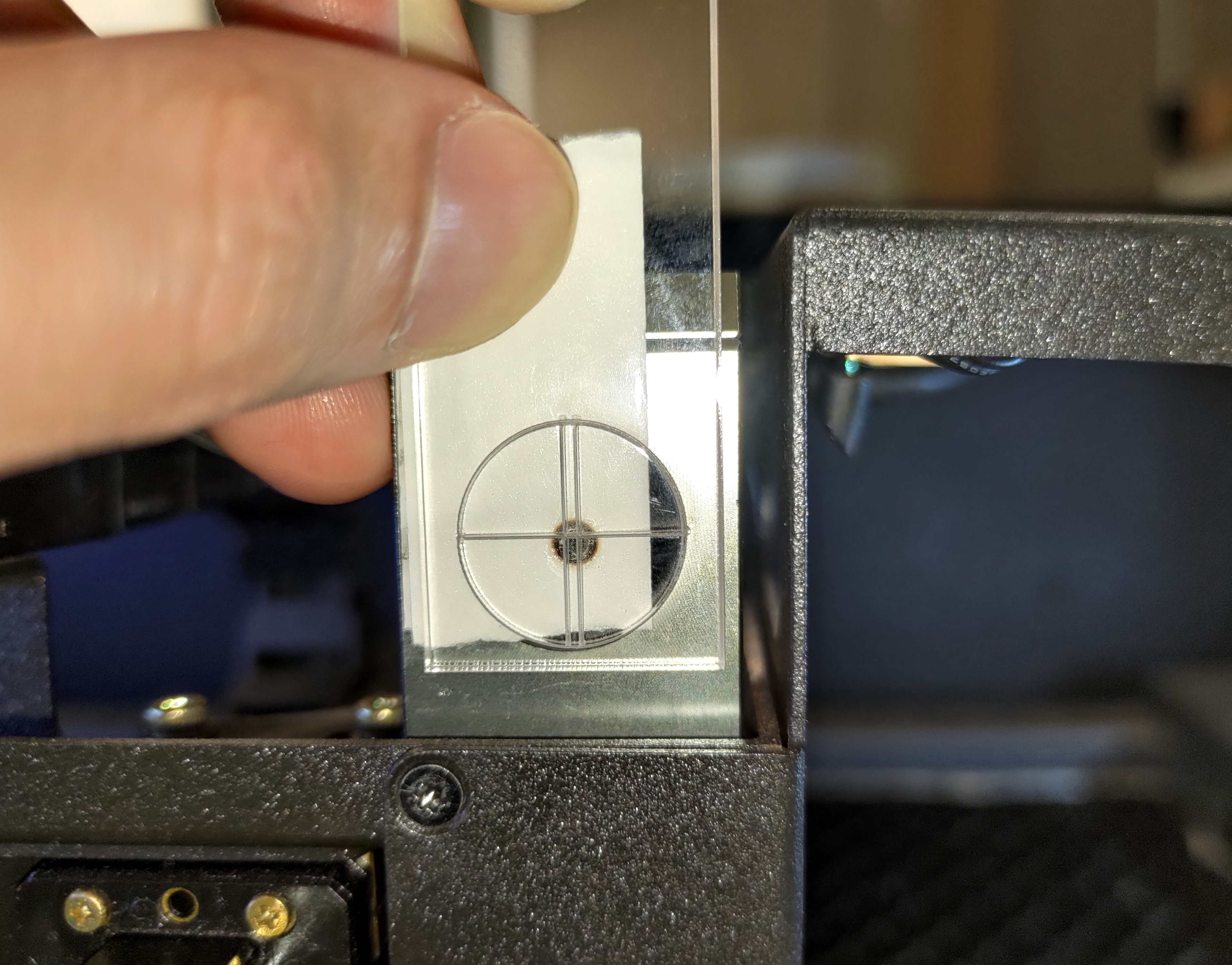

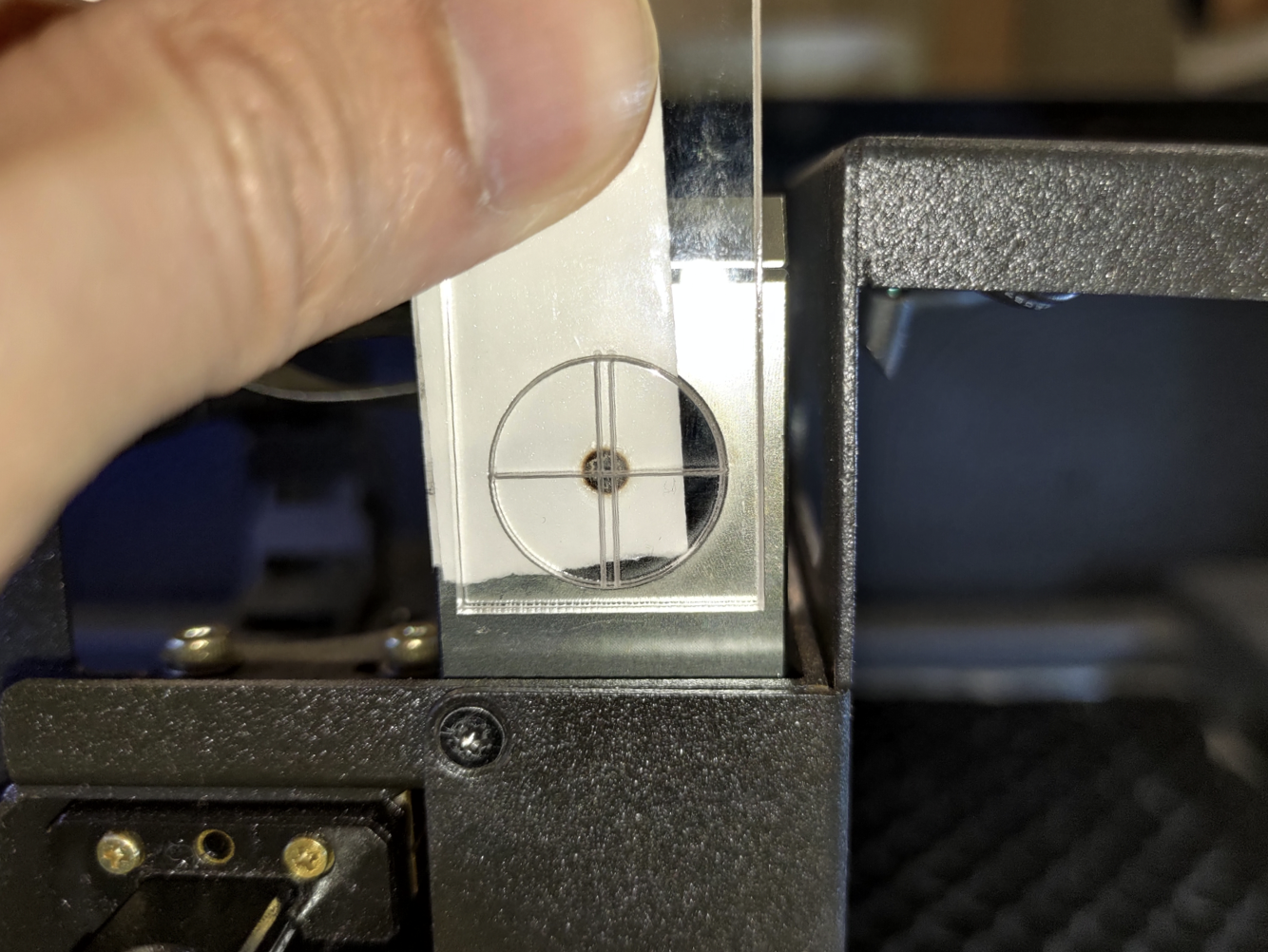

Passo 8-5-2 - Controllare la linea puntinoe con lo strumento:

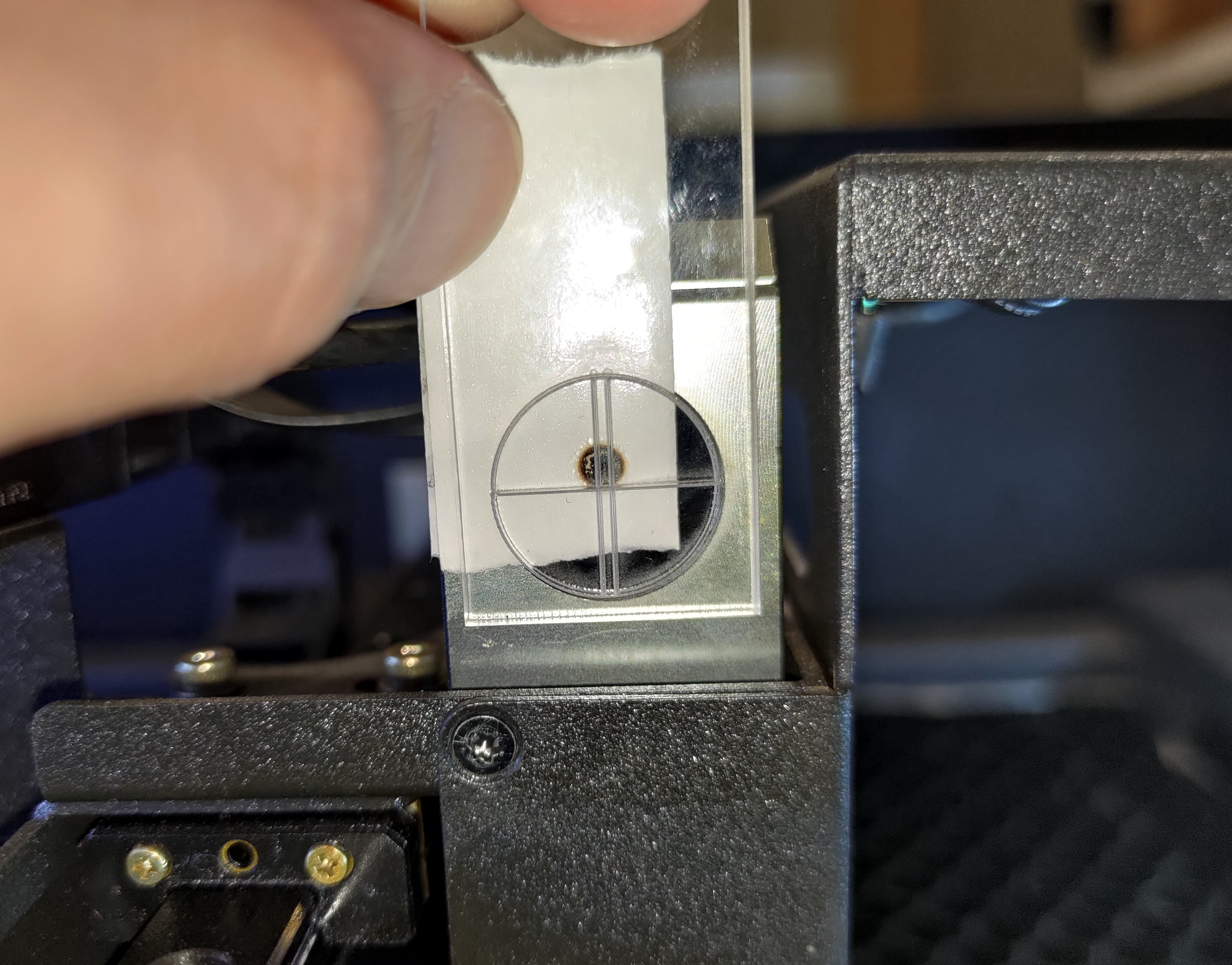

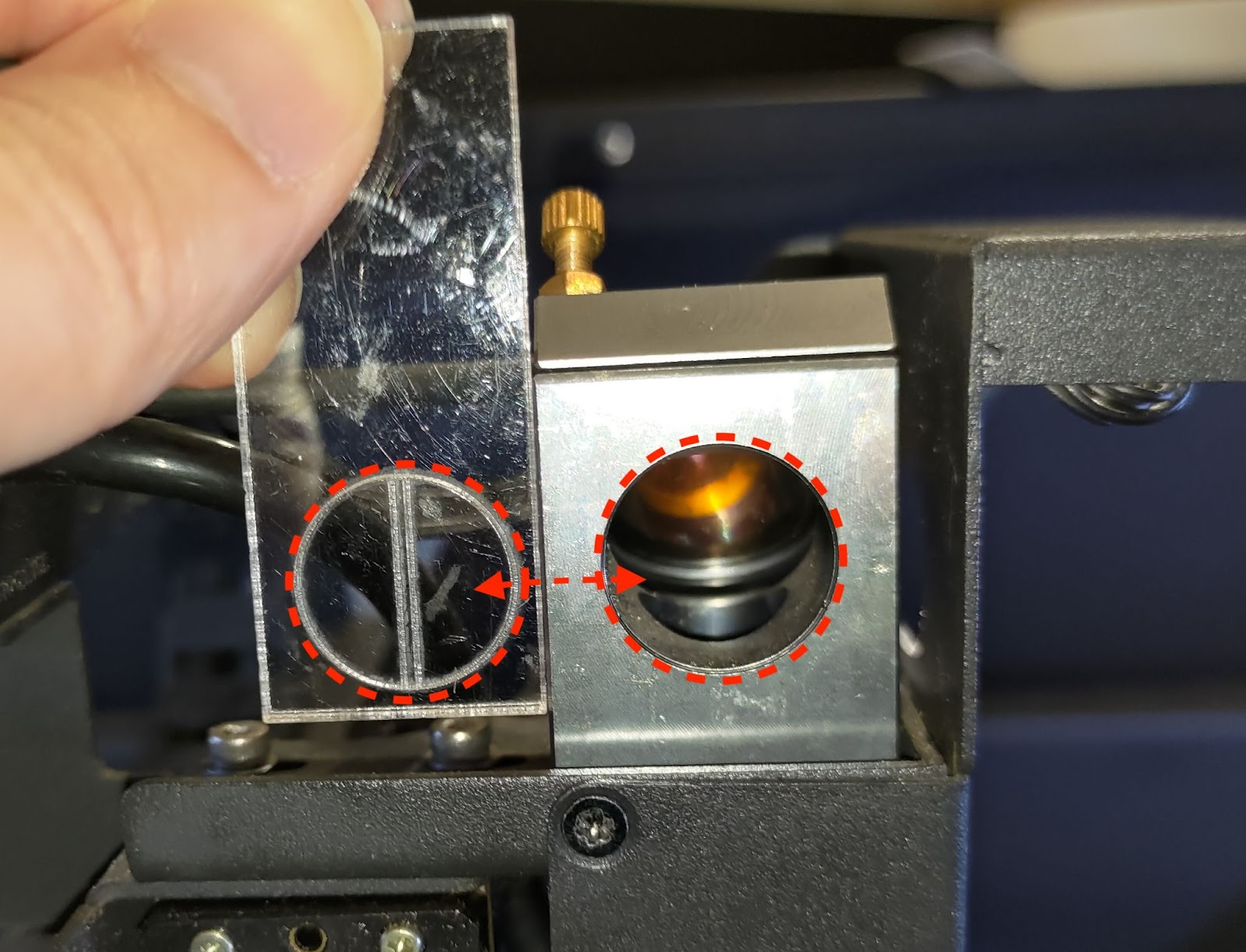

Utilizzare lo strumento per verificare se il punto è al centro puntinomente.

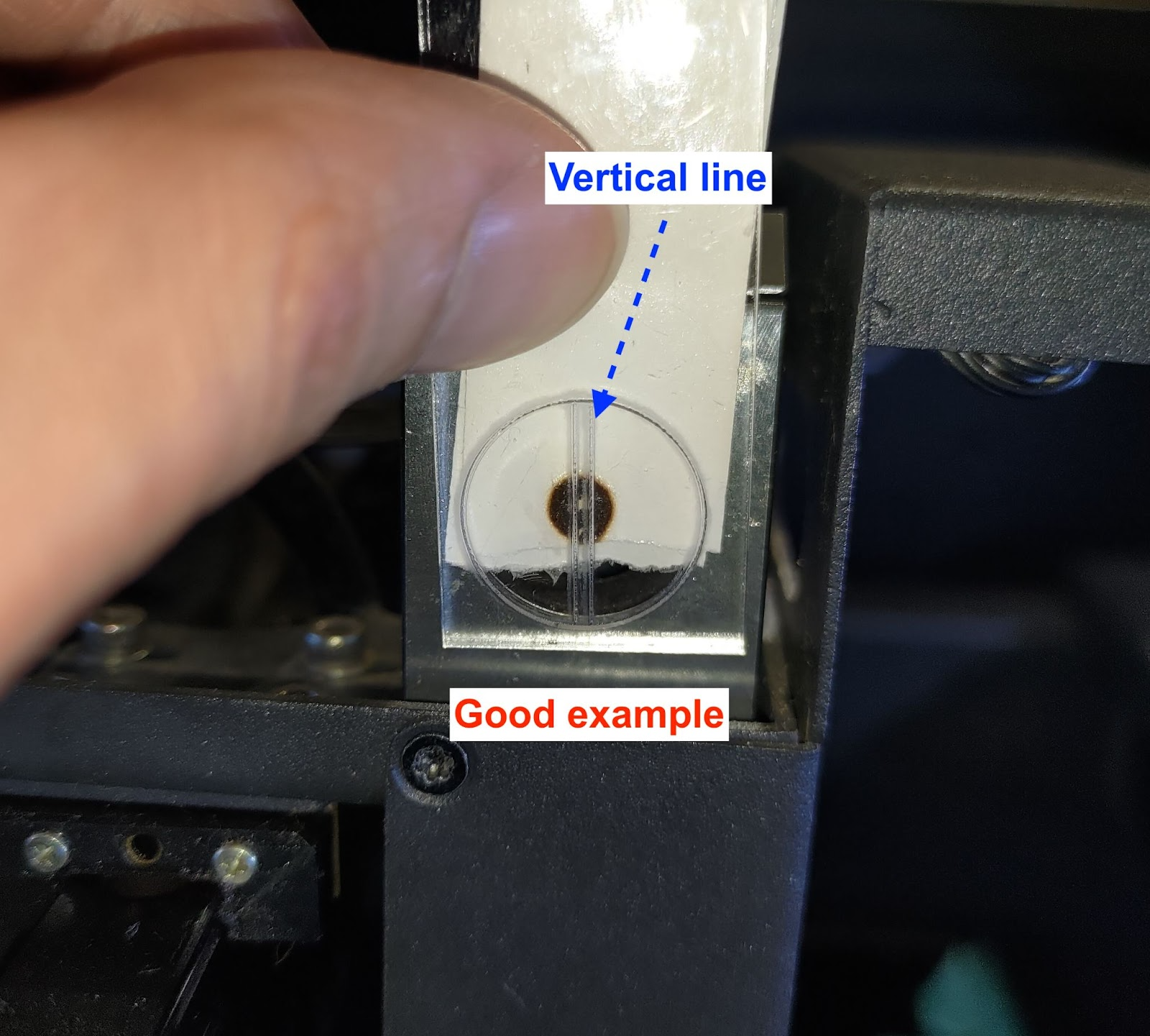

Per lo strumento in acrilico:
Per lo strumento a nastro:
- Se il punto è al centro, procedere al Passo 8-5-3.
- Se il punto non è al centro, fare riferimento alle istruzioni su come regolare la posizione della testa laser di seguito.

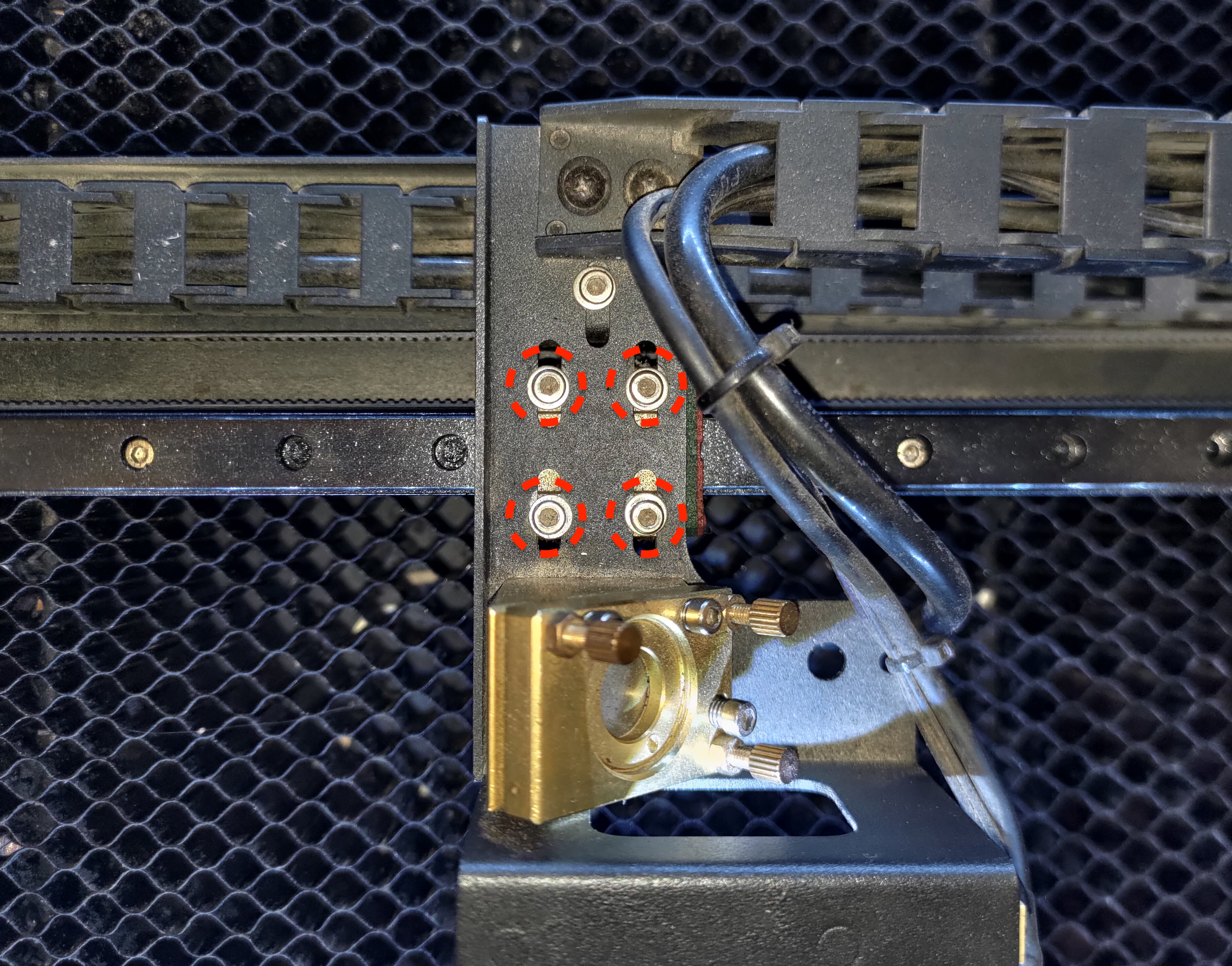

Allentare leggermente queste 4 viti:
Dopo aver allentato le viti, la testa può essere spinta verso l'interno o verso l'esterno.
- Spingere verso l'esterno:
- Spingere verso l'interno:
Dopo aver spostato la testa, riavvitare le viti e la calibrazione della telecamera deve essere eseguita.
Passo 8-5-3 - Controllare la linea orizzontale con lo strumento:
Dopo aver controllato la linea puntinoe, utilizzare lo strumento per verificare che il punto sia al centro della linea orizzontale o leggermente al di sopra di essa.
Strumento in acrilico - Esempio perfetto:
Strumento in acrilico - Esempio accettabile:

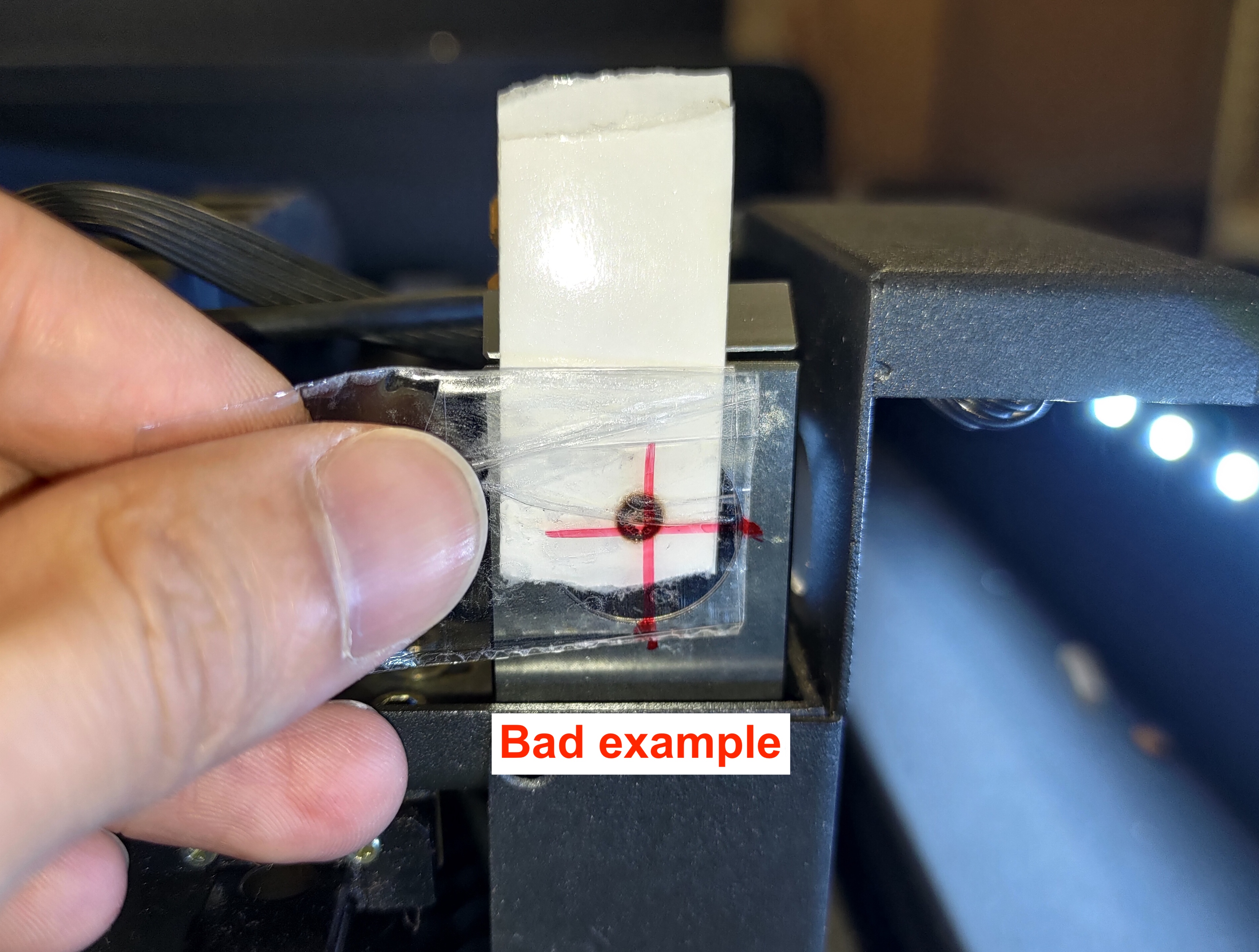

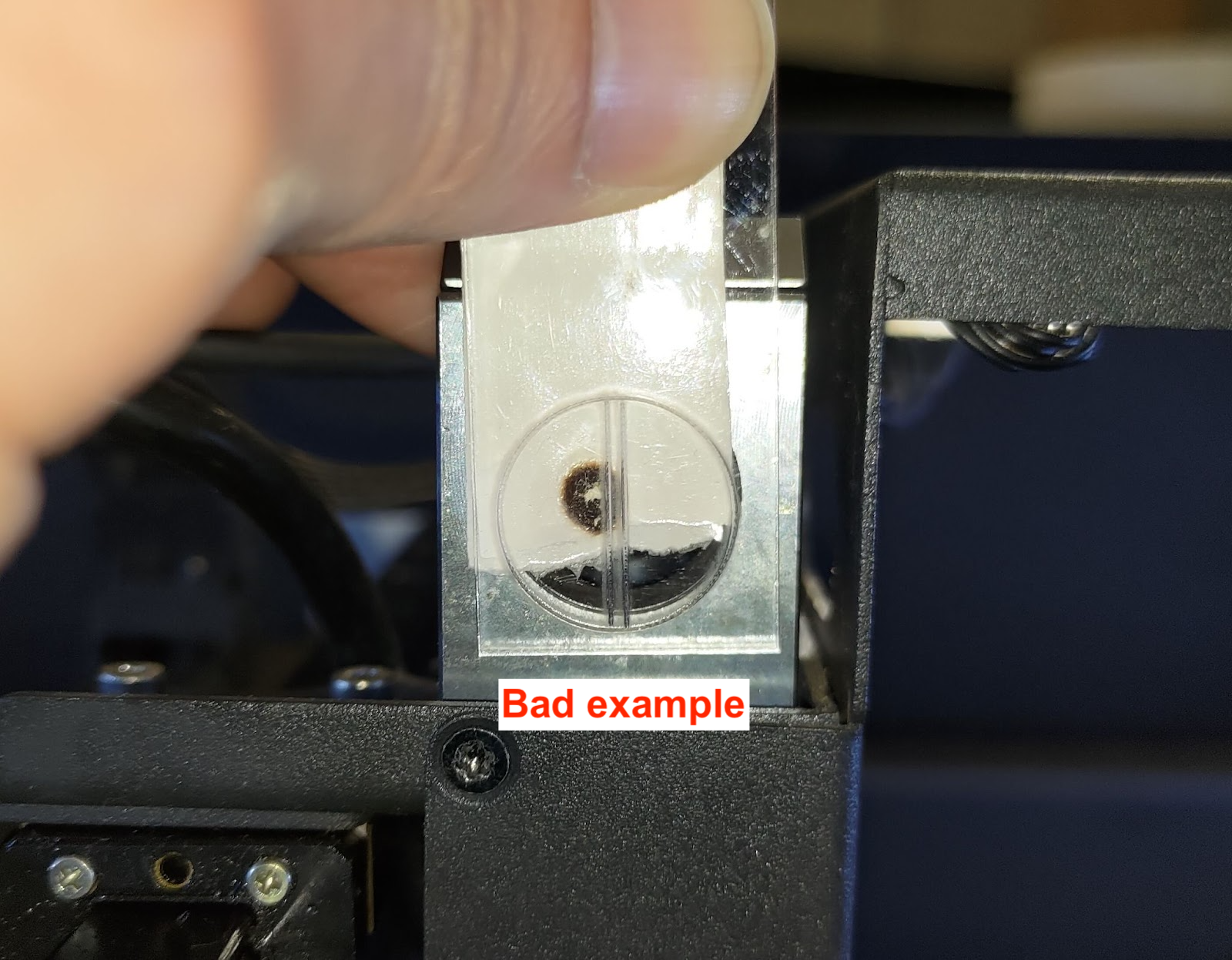

Strumento in acrilico - Esempio errato:

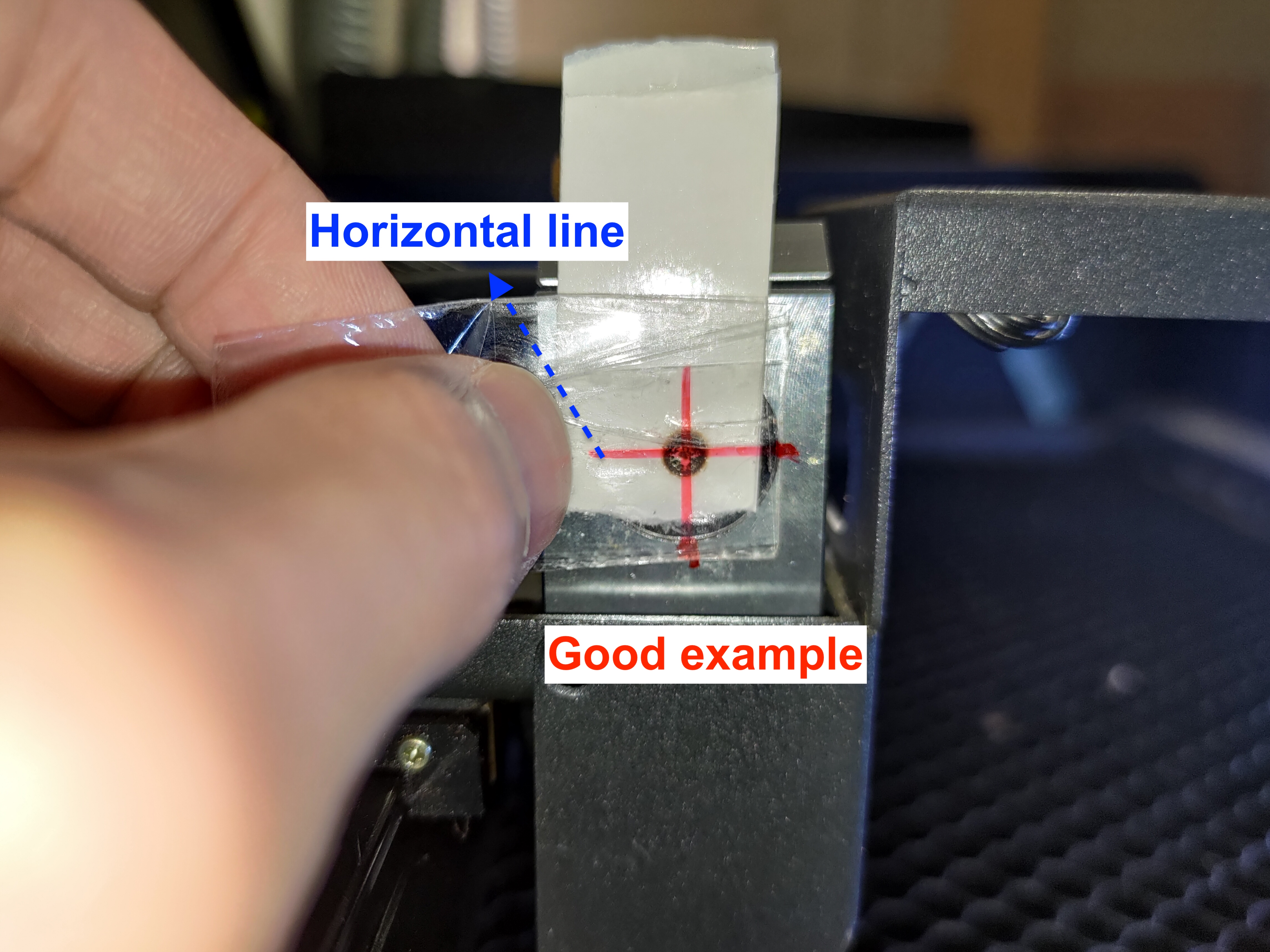

Per lo strumento a nastro:

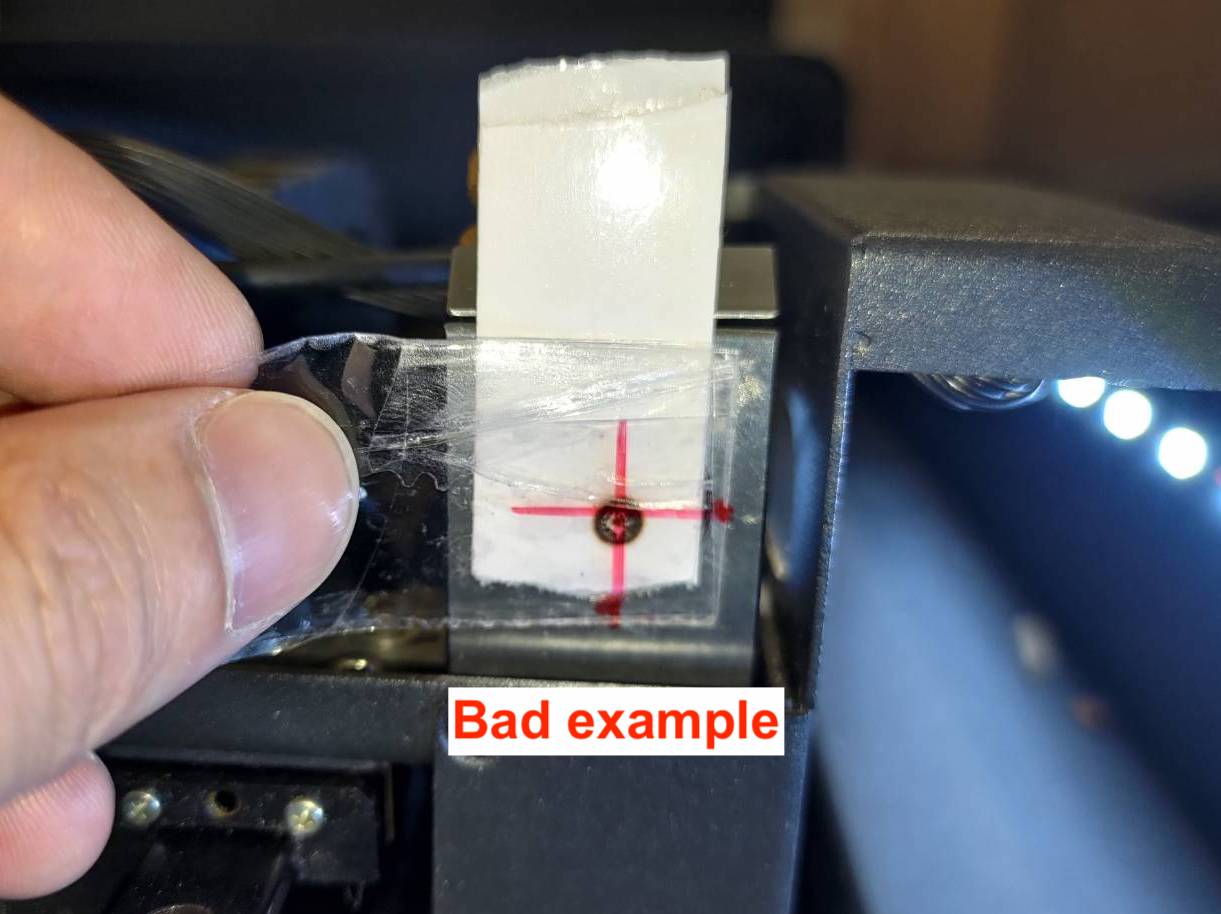

Se il punto è al di sotto della linea orizzontale, contattare il rivenditore locale e segnalare che il punto è al di sotto della linea orizzontale.
Passo 8-6 - Raccogliere il nastro del 3° specchio:
Posiziona un nastro a due strati sul 3° specchio e sposta la testa nella posizione centrale-sinistra .
Effettua 3 impulsi per creare il primo punto.
Mantieni lo stesso nastro sul 3° specchio e sposta la testa nella posizione centrale-destra.
Effettua 3 impulsi per creare il secondo punto.
Rimuovi il nastro dal 3° specchio e posizionalo sulla carta.
Annota la posizione e il numero di impulsi come nella foto sottostante.

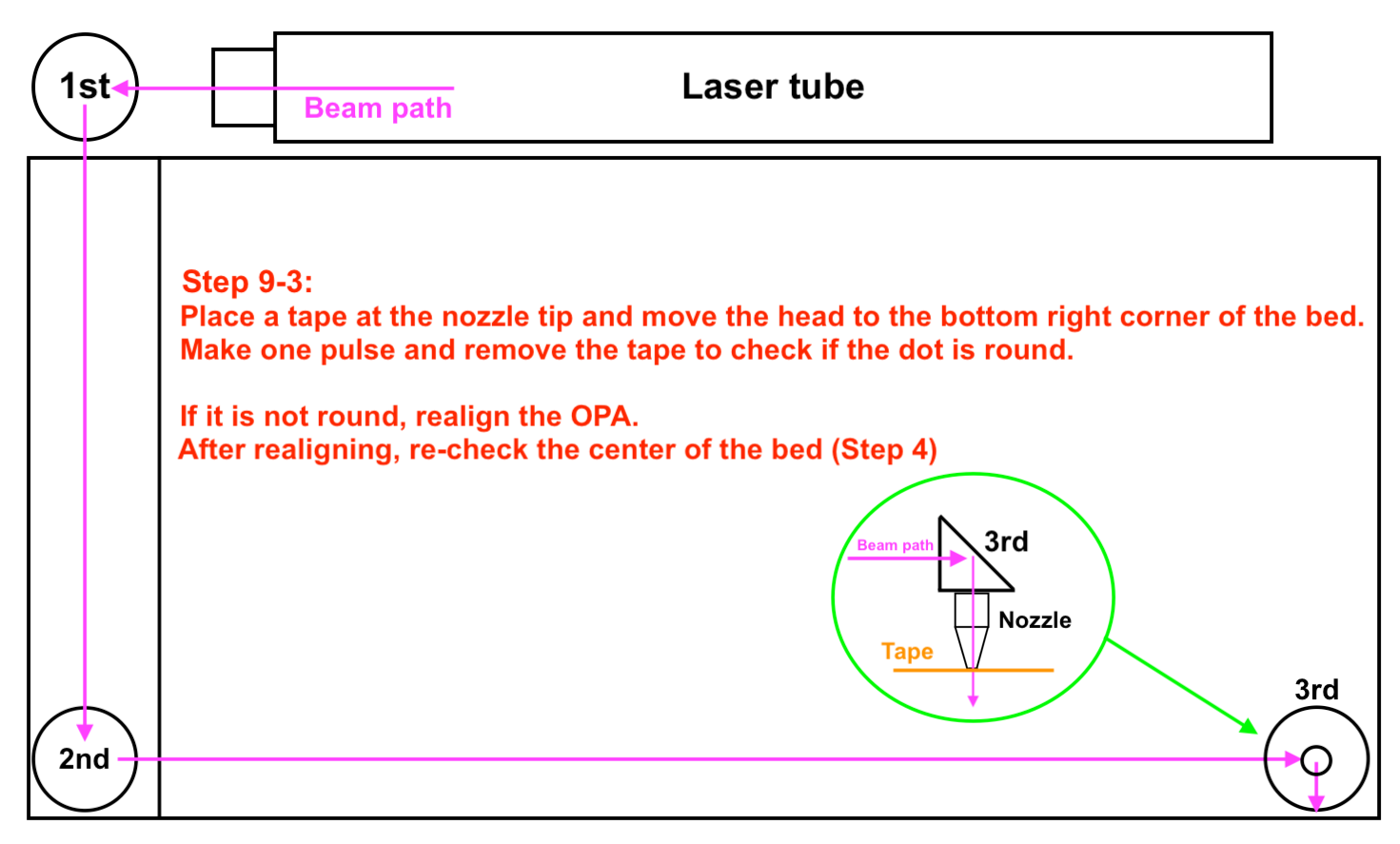

Passo 9 - Controlla il percorso dal 3° specchio alla punta dell'ugello:
Ci saranno due posizioni da controllare.

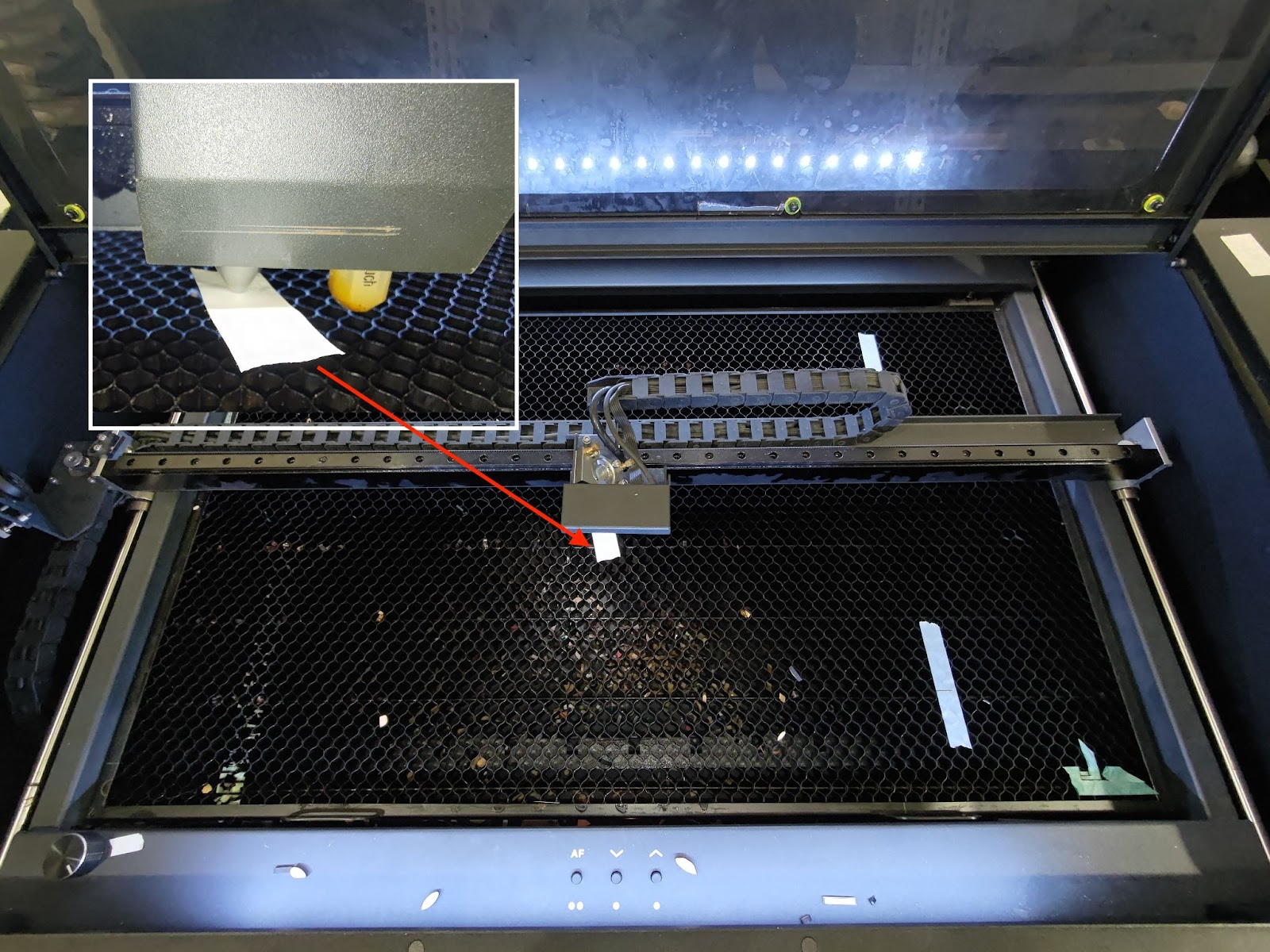

La prima è il centro del piano di lavoro.

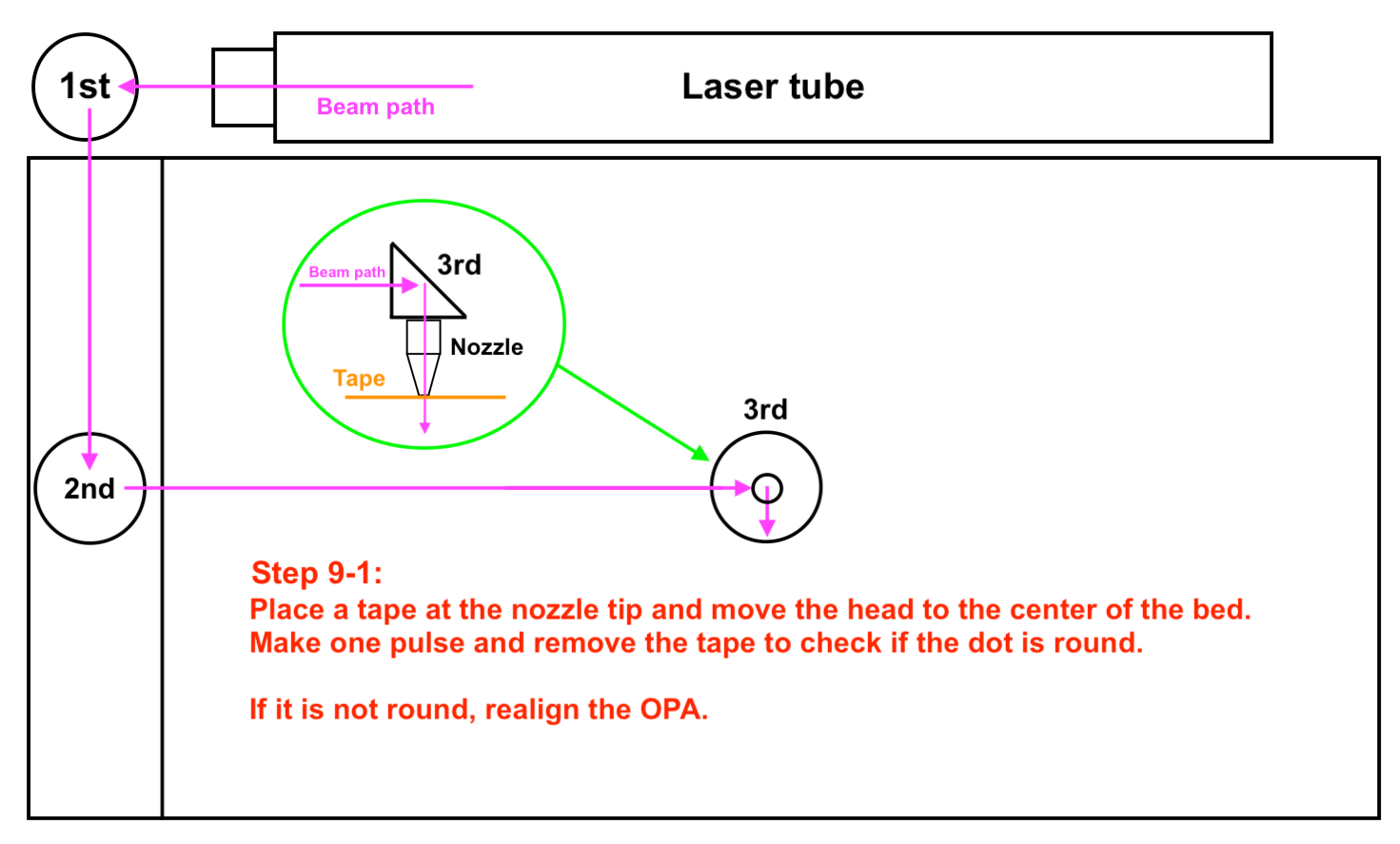

Panoramica dei passaggi:
L'altra è l'angolo in basso a destra del piano di lavoro:
Panoramica dei passaggi:
Passo 9-1 - Controlla il percorso dell'asse Z al centro del piano di lavoro
Posiziona un nastro a singolo strato sulla punta dell'ugello e sposta la testa laser al centro del piano di lavoro, quindi effettua un impulso.
Rimuovi il nastro e verifica se il punto è rotondo.
Esempio positivo:
Esempi negativi:
- Se il punto è rotondo, passa al Passo 9-3
- Se il punto non è rotondo, passa al Passo 9-2 per riallineare il percorso ottico dal 3° specchio al piano di lavoro (asse Z), che non è sufficientemente puntinoe.
- Se non trovi alcun punto sul nastro, consulta le istruzioni per la regolazione avanzata. [5-3 Regolazione avanzata del percorso ottico]
Passo 9-2 - Regolare il percorso dell'asse Z al centro del piano di lavoro
Questo passo ti insegnerà come allineare il percorso puntinoe dal 3° specchio al piano di lavoro regolando le viti sul 3° specchio.
Ci sono tre viti sul 3° specchio e ruotandole in senso orario o antiorario cambierà il percorso puntinoe del raggio, il che significa che la posizione del puntino sul nastro cambierà.
Si prega di notare che ogni volta che si regola la vite, il percorso potrebbe cambiare. Per garantire la precisione, è necessario trovare un'area libera per attaccare il nastro sulla punta dell'ugello. Il nastro può essere riutilizzato fino a quando tutta l'area libera è esaurita.
Passo 9-2-1 - Individuare la vite che verrà regolata:
Determinare la posizione del puntino puntinoe e individuare la vite e la sua direzione di rotazione.
Per prima cosa, dovrai conoscere l'intera area in cui il puntino può spostarsi.
In realtà è la stessa area della punta dell'ugello. Il segno pressato sul nastro è l'area.
Successivamente, trova il numero che è simile alla posizione del tuo puntino puntinoe
Schema grafico:
Prima di regolare la vite, si prega di imparare come allentare correttamente il dado:
Usa le pinze per tenere la vite, quindi allenta il dado con la chiave a doppia testa ruotandolo in senso antiorario.
Per #1:
Il puntino puntinoe deve andare a destra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a sinistra dovrà essere ruotata in senso antiorario.
Si prega di fare riferimento alla foto sottostante.
Per #2:
Il puntino puntinoe deve andare in basso a destra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a sinistra dovrà essere ruotata in senso antiorario per andare a destra.
La vite in basso a destra dovrà essere ruotata in senso orario per andare in basso.
Si prega di fare riferimento alla foto sottostante.
Per #3:
Il puntino puntinoe deve andare in basso per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in basso a destra dovrà essere ruotata in senso orario per andare in basso.
Si prega di fare riferimento alla foto sottostante.
Per #4:
Il puntino puntinoe deve andare in basso a sinistra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a destra dovrà essere ruotata in senso antiorario.
Si prega di fare riferimento alla foto sottostante.
Per #5:
Il punto puntinoe deve andare a sinistra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a sinistra dovrà essere ruotata in senso orario.
Si prega di fare riferimento alla foto sottostante.
Per #6:
Il punto puntinoe deve andare in alto a sinistra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a sinistra dovrà essere ruotata in senso orario per andare a sinistra.
La vite in basso a destra dovrà essere ruotata in senso antiorario per andare verso l'alto.
Si prega di fare riferimento alla foto sottostante.
Per #7:
Il punto puntinoe deve andare verso l'alto per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in basso a destra dovrà essere ruotata in senso antiorario per andare verso l'alto.
Si prega di fare riferimento alla foto sottostante.
Per #8:
Il punto puntinoe deve andare in alto a destra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a destra dovrà essere ruotata in senso orario.
Si prega di fare riferimento alla foto sottostante.
Passo 9-2-2 - Stringere il dado dopo la regolazione:
Per favore stringere il dado dopo aver regolato la vite girandolo in senso orario.
Passo 9-3 - Controllare il percorso dell'asse Z nell'angolo in basso a destra del piano di lavoro
Posiziona un nastro a singolo strato sulla punta dell'ugello e spostare la testa laser nell'angolo in basso a destra del piano di lavoro, quindi effettua un impulso.
Rimuovi il nastro e verifica se il punto è rotondo.
(È normale che il punto d'angolo sia più piccolo del punto centrale. Si prega di fare riferimento agli esempi sottostanti.)
Esempio positivo:
Esempi accettabili:
Esempi negativi:
- Se il punto non è rotondo, tornare al Passo 9-4 per riallineare il percorso ottico dal 3° specchio al piano di lavoro (asse Z) che non è sufficientemente puntinoe.
- Se il punto è rotondo, passare al Passo 9-5.
Passo 9-4 - Regolare il percorso dell'asse Z nell' angolo in basso a destra del piano di lavoro
- Fare riferimento al Passo 9-2 e completare la regolazione. Il metodo di regolazione è lo stesso della regolazione del punto al centro del piano di lavoro.
- Si prega di ricontrollare il punto puntinoe al centro dopo aver regolato l'angolo in basso a destra.
- Se non è possibile che entrambe le posizioni siano rotonde allo stesso tempo, saltare la regolazione dell'angolo in basso a destrar e passare al 9-5 e procedere con il Passo 10.
Passo 9-5 - Raccogliere i nastri della punta dell'ugello (asse Z):
Posiziona un nastro a singolo strato sulla punta dell'ugello e sposta la testa laser al centro del piano di lavoro, quindi effettua un impulso.
Rimuovi il nastro dal punta dell'ugello e posizionalo sulla carta.
Annota la posizione e il numero di impulsi come nella foto sottostante.
Posizionare un altro nastro a singolo strato sulla punta dell'ugello e spostare la testa laser nell'angolo in basso a destra del piano di lavoro, quindi effettua un impulso.
Rimuovere il nastro dalla punta dell'ugello e posizionarlo sulla carta.
Annota la posizione e il numero di impulsi come nella foto sottostante.
######################################################################
Il processo di regolazione del percorso ottico è ora terminato.
- Se non hai problemi con la macchina, puoi fermarti qui e i nastri raccolti possono essere scartati.
- Se hai un problema in relazione all'allineamento o all'emissione del laser, passa al Passo 10 e conserva i nastri raccolti per la risoluzione dei problemi e la segnalazione.
######################################################################
Passo 10 - Segnalazione:
- Se il tuo OPA è a posto, ma la macchina presenta altri problemi, contatta il tuo rivenditore locale e conserva i nastri raccolti che possono essere condivisi ogni volta che ti viene richiesto dal rivenditore.
- Se i tuoi punti puntinoi in entrambe le posizioni non possono essere contemporaneamente, per favore raccogli altri due nastri e scatta una foto più ravvicinata dei punti puntinoi, quindi condividi le foto dei nastri raccolti con il tuo rivenditore.
Segui i passaggi seguenti:
- Usa un pezzo di nastro a due strati. Fai il primo punto in angolo in alto a sinistra con tre impulsi laser.
- Conserva il nastro e fai il secondo punto nell'angolo in alto a destra con 3 impulsi laser.
- Raccogli il primo nastro. Annota la posizione e il numero di impulsi:
- Usa un altro nuovo pezzo di nastro a due strati. Fai il primo punto in angolo in basso a sinistra con tre impulsi laser.
- Conserva il nastro e fai il secondo punto nell'angolo in alto a destra con 3 impulsi laser.
- Raccogliere l'ultimo nastro. Annotare la posizione e il numero di impulsi.
- Infine, scattare una foto ravvicinata dei punti sulla punta dell'ugello.
#END
Commenti
0 commenti
Accedi per aggiungere un commento.
