Descrizione:
Se i tuoi punti verticali non possono essere trovati o sono troppo piccoli sul nastro della punta dell'ugello, Indica che il percorso verticale (asse Z) è eccessivamente disallineato e risulterà difficile regolarlo con la lente di messa a fuoco montata.
Pertanto, questo articolo ti mostrerà come controllare e regolare il percorso verticale senza la lente di messa a fuoco.
Prima di iniziare:
Assicurati che il percorso dal 1° al 2° specchio e il percorso dal 2° al 3° specchio siano ben allineati. Altrimenti, i passaggi in questa pagina peggioreranno il tuo percorso ottico. (Come controllare?)
Passo 1 - Preparazione degli strumenti:
1｜Nastro biadesivo
2｜Chiave a doppia testa
3｜Pinze
Passo 2 - Abbassare il piano di lavoro:

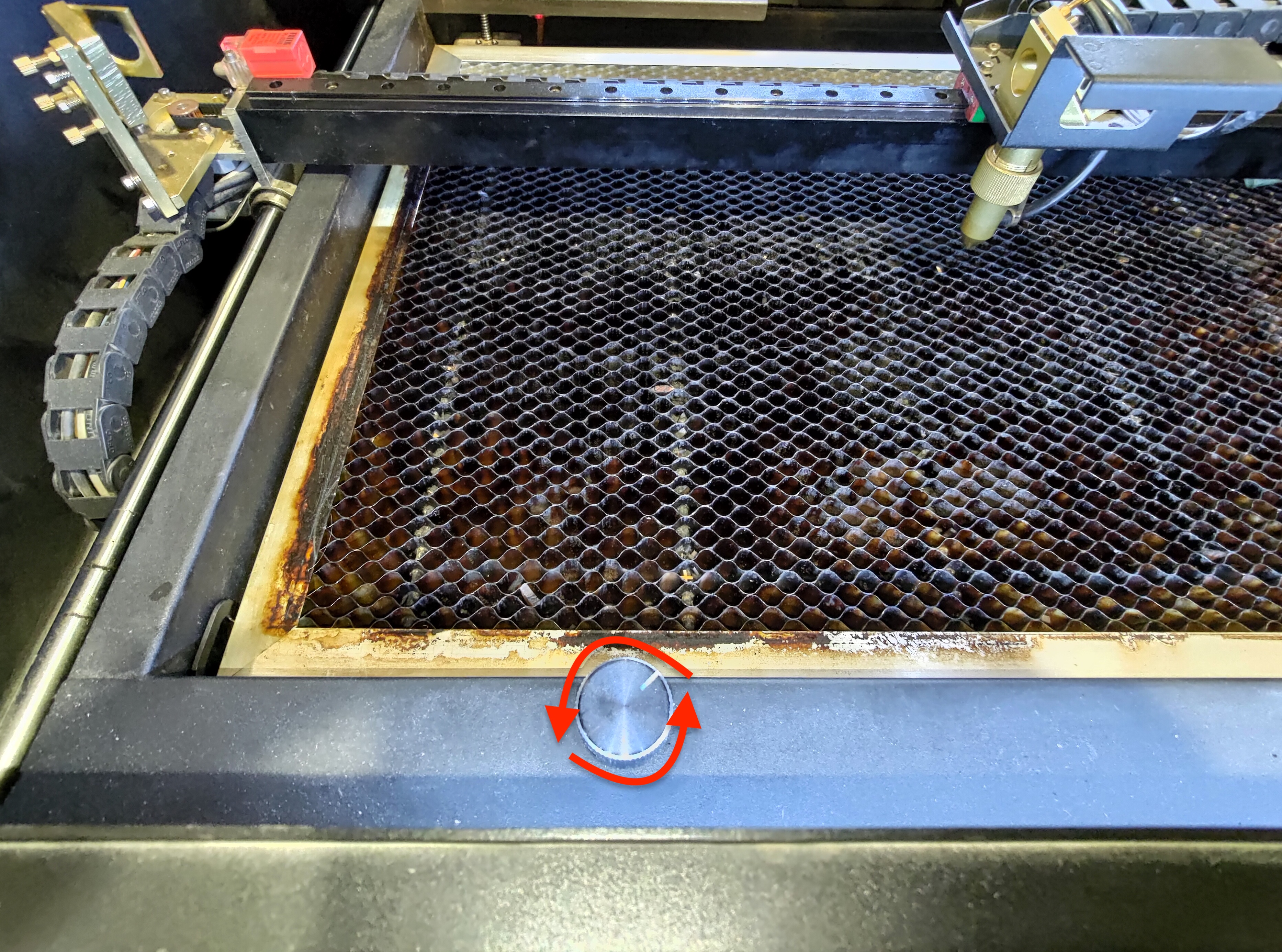

Abbassa il piano di lavoro fino in fondo ruotando la manopola in senso antiorario.
Passo 3 - Smontare l'ugello e la lente di messa a fuoco:

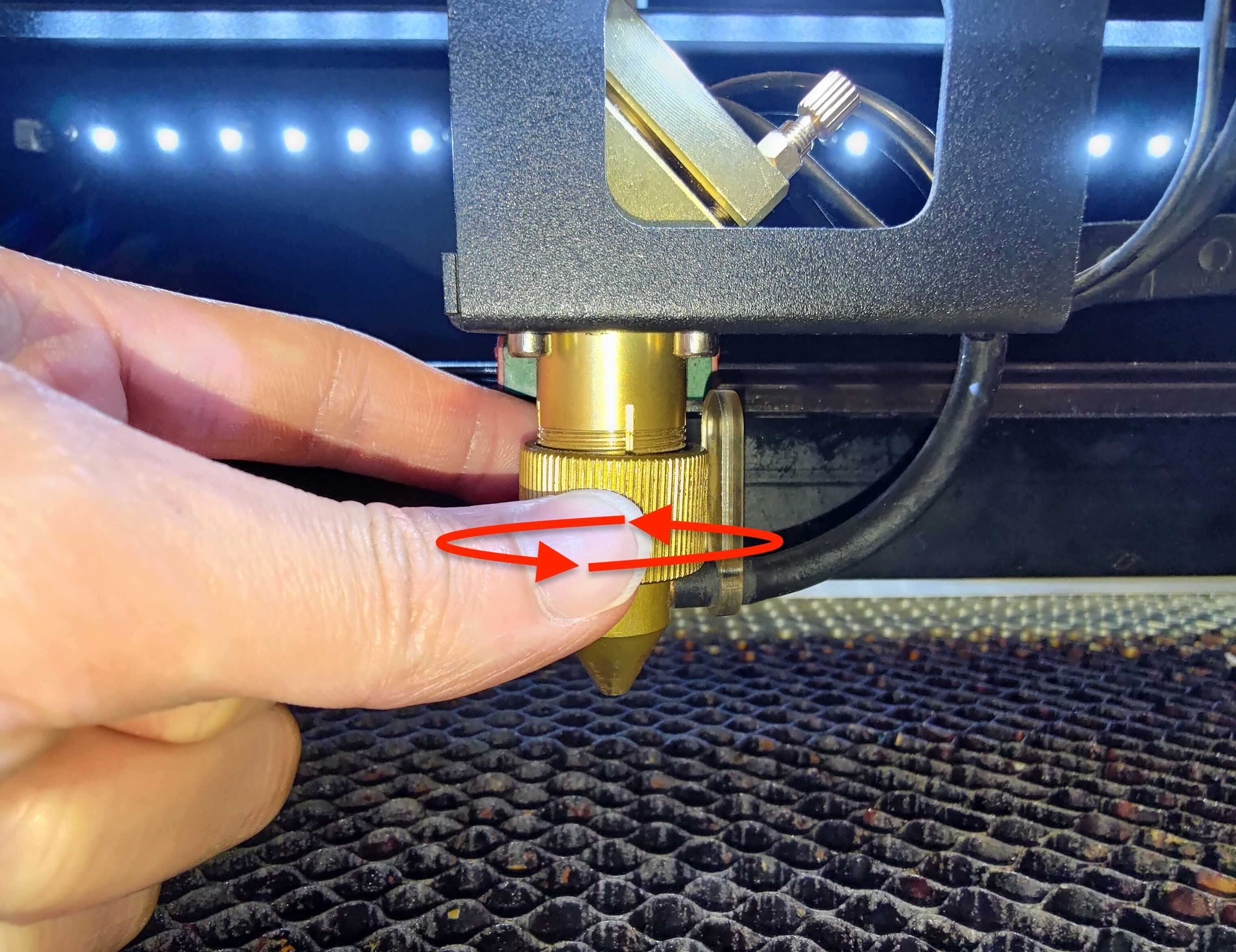

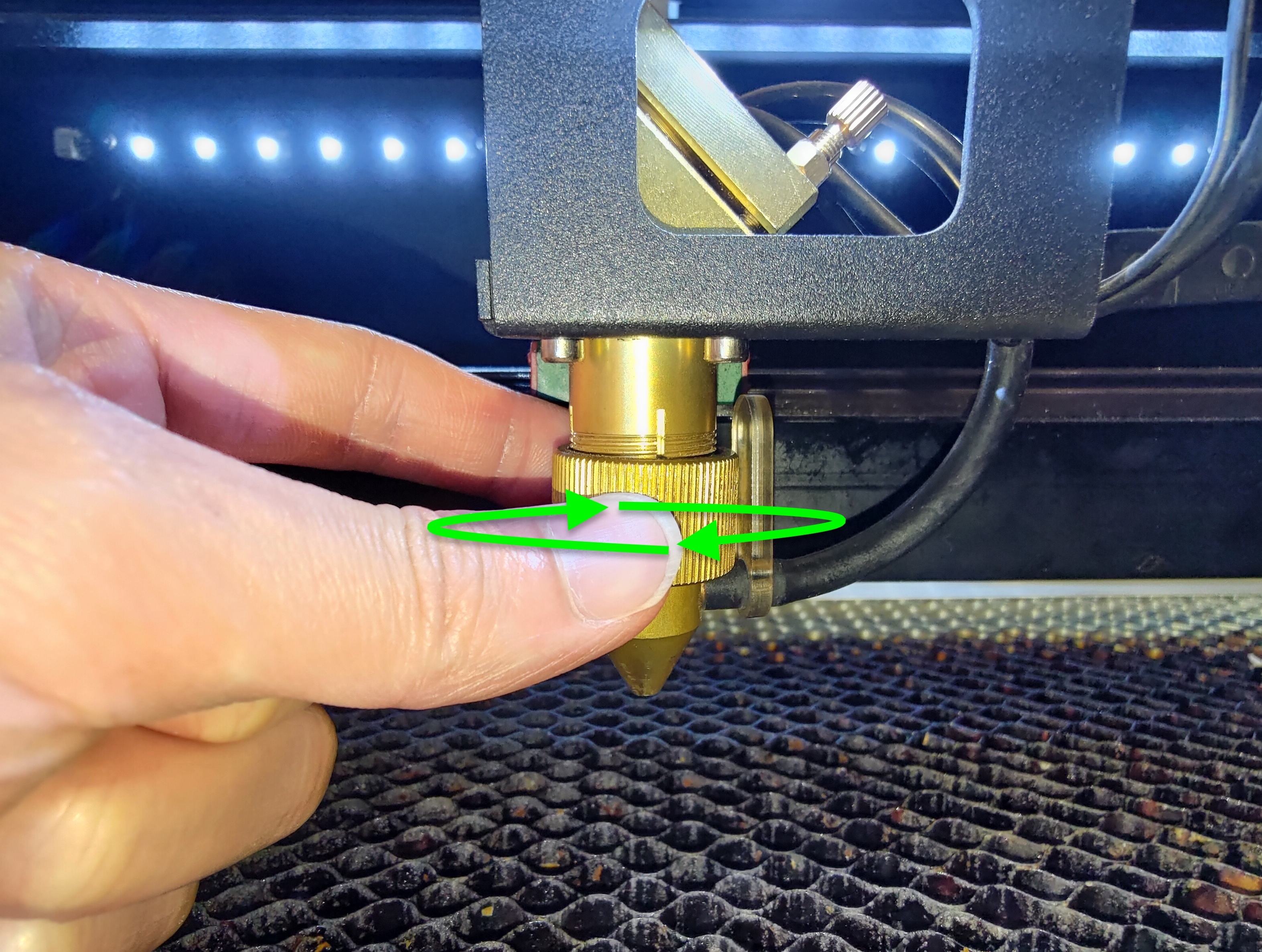

L'anello deve andare in senso orario per essere allentato.
Dopo aver allentato l'anello, l'ugello può essere staccato dall'assemblaggio della testa laser.

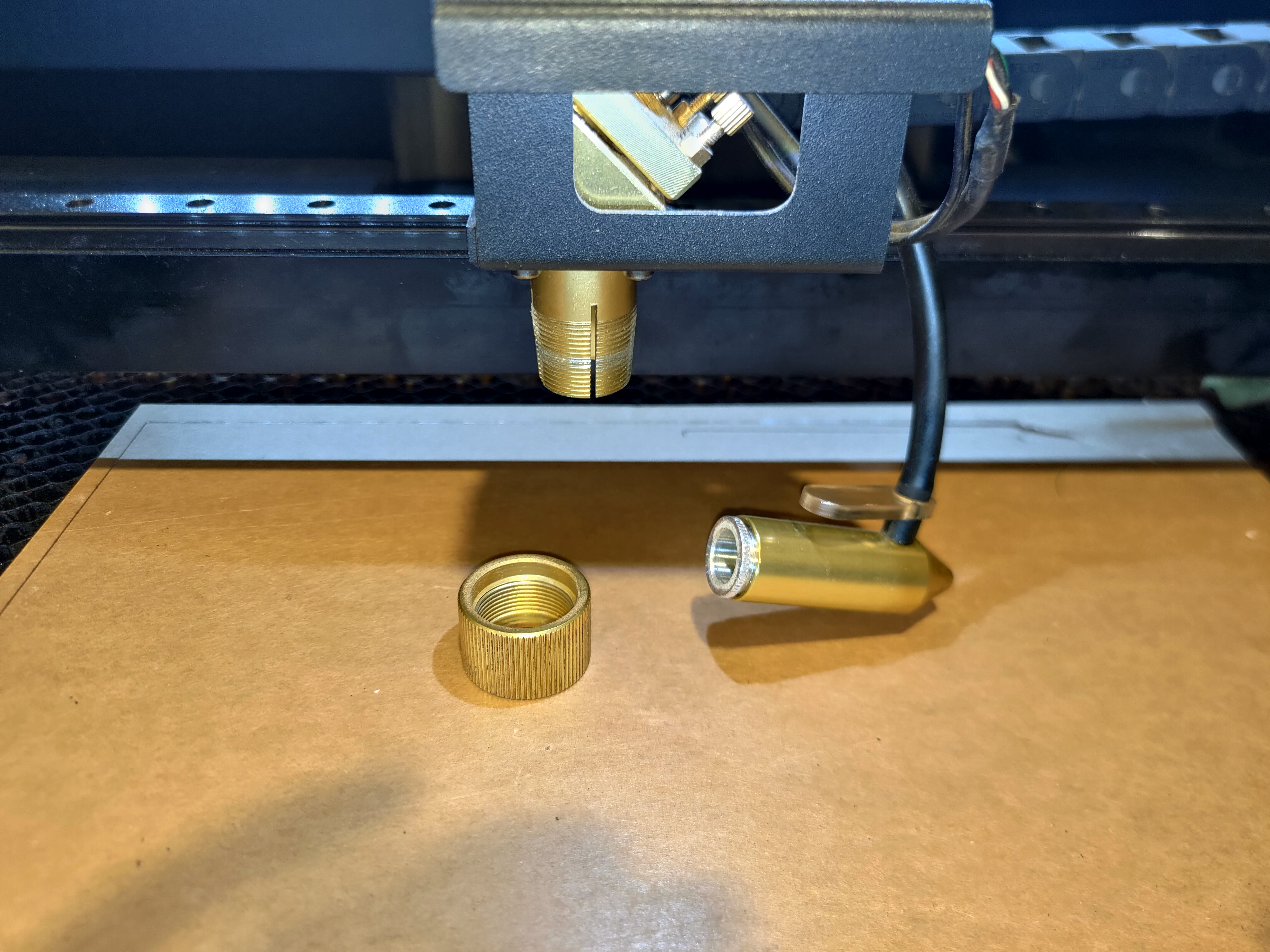

Ci saranno l'ugello e l'anello. Si prega di tenere l'anello al sicuro e lasciare il tubo collegato.
Passo 4 - Mettere da parte l'ugello:
Mettere l'ugello con il tubo sopra o dietro la catena di plastica nel caso in cui venga colpito dal raggio laser mentre si effettuano gli impulsi.

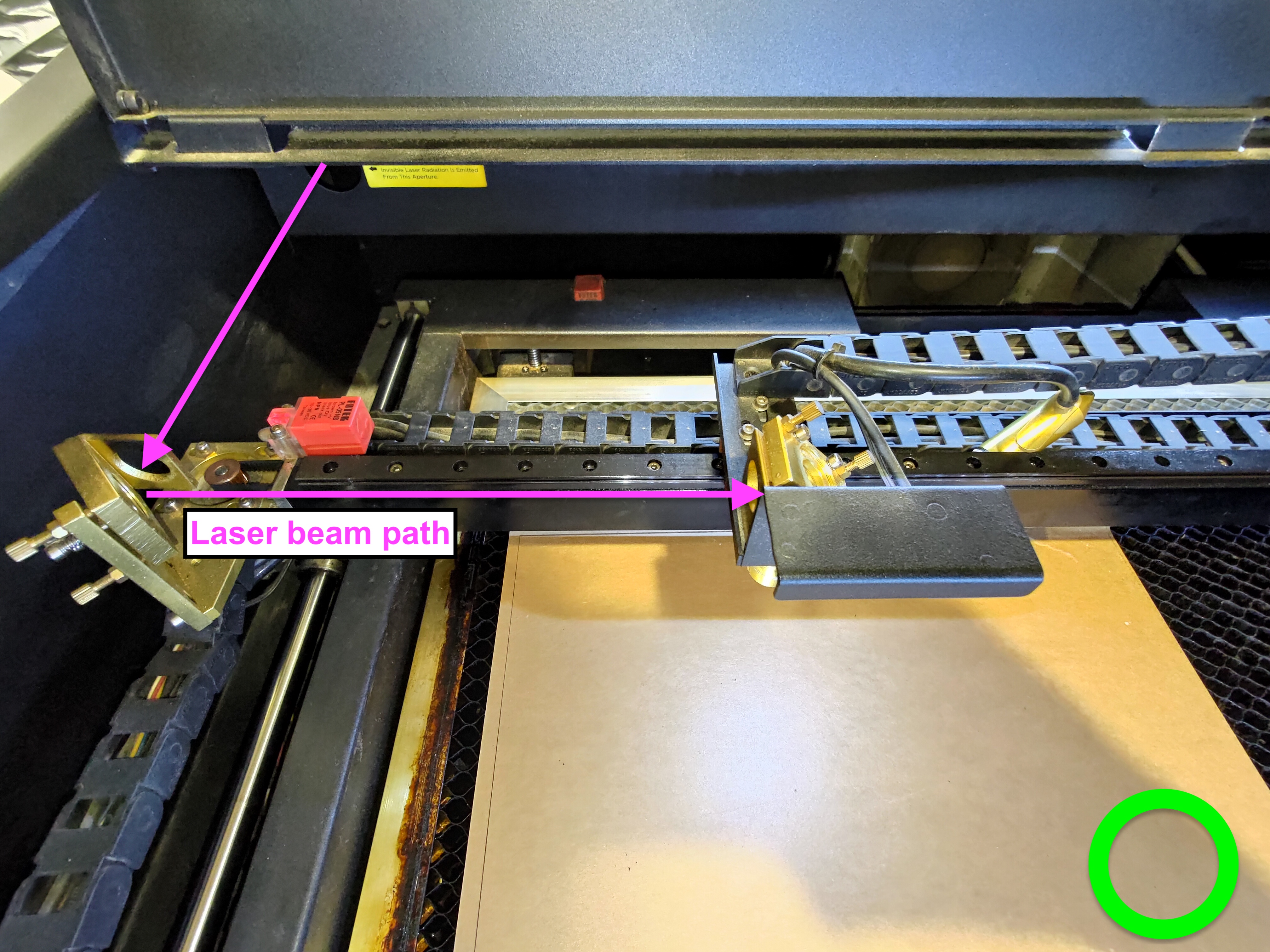

Posizione corretta:

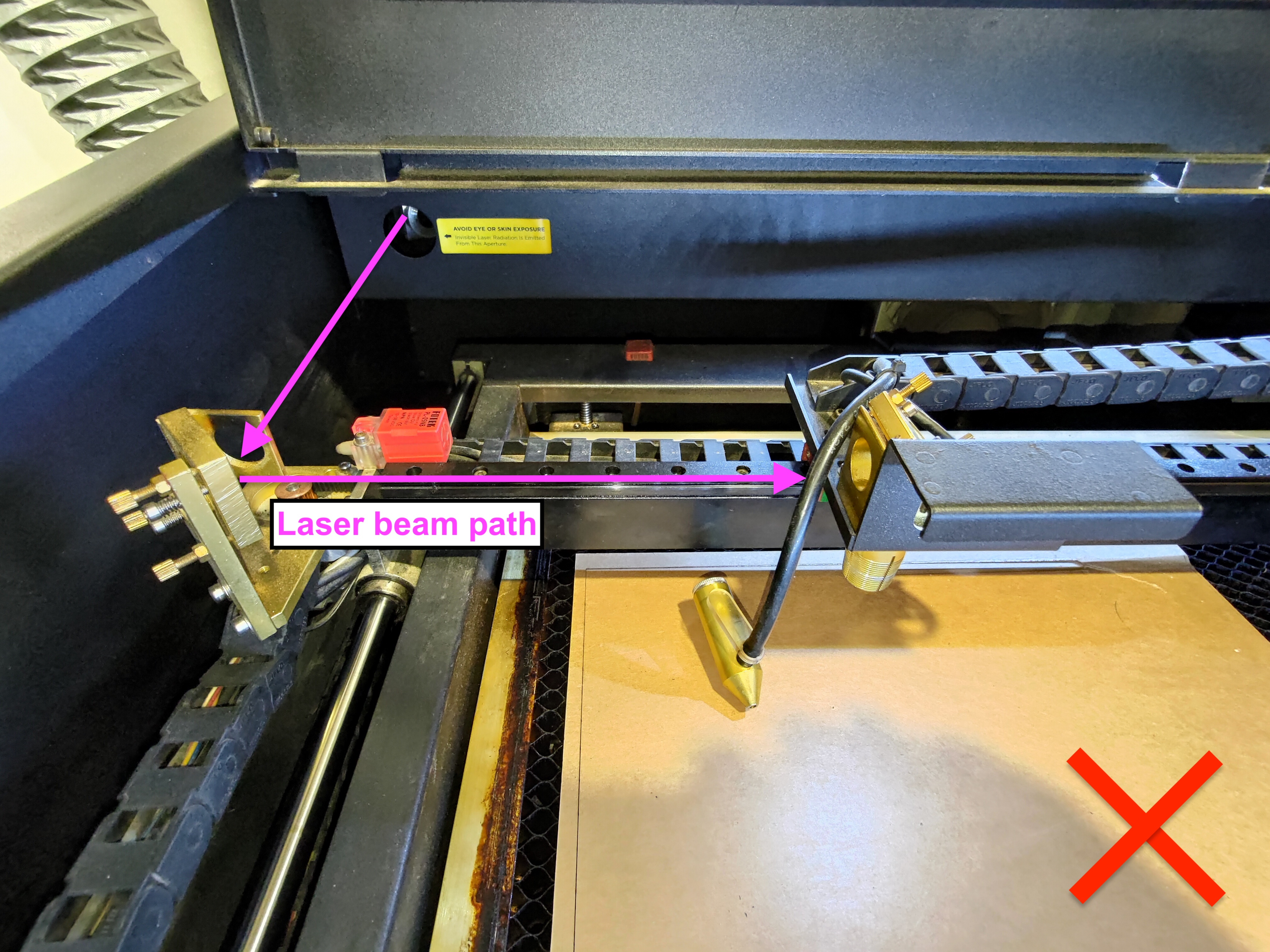

Posizione errata:
Passo 5 - Ripristinare il percorso verticale (asse Z) dal 3° specchio:
Utilizzare la chiave a doppia testa e le pinze per allentare i 3 dadi sul 3° specchio.
Ruotare queste tre viti in senso antiorario fino a quando non c'è spazio tra il supporto dello specchio e la sede oppure allentare completamente le viti ma non toglierle.

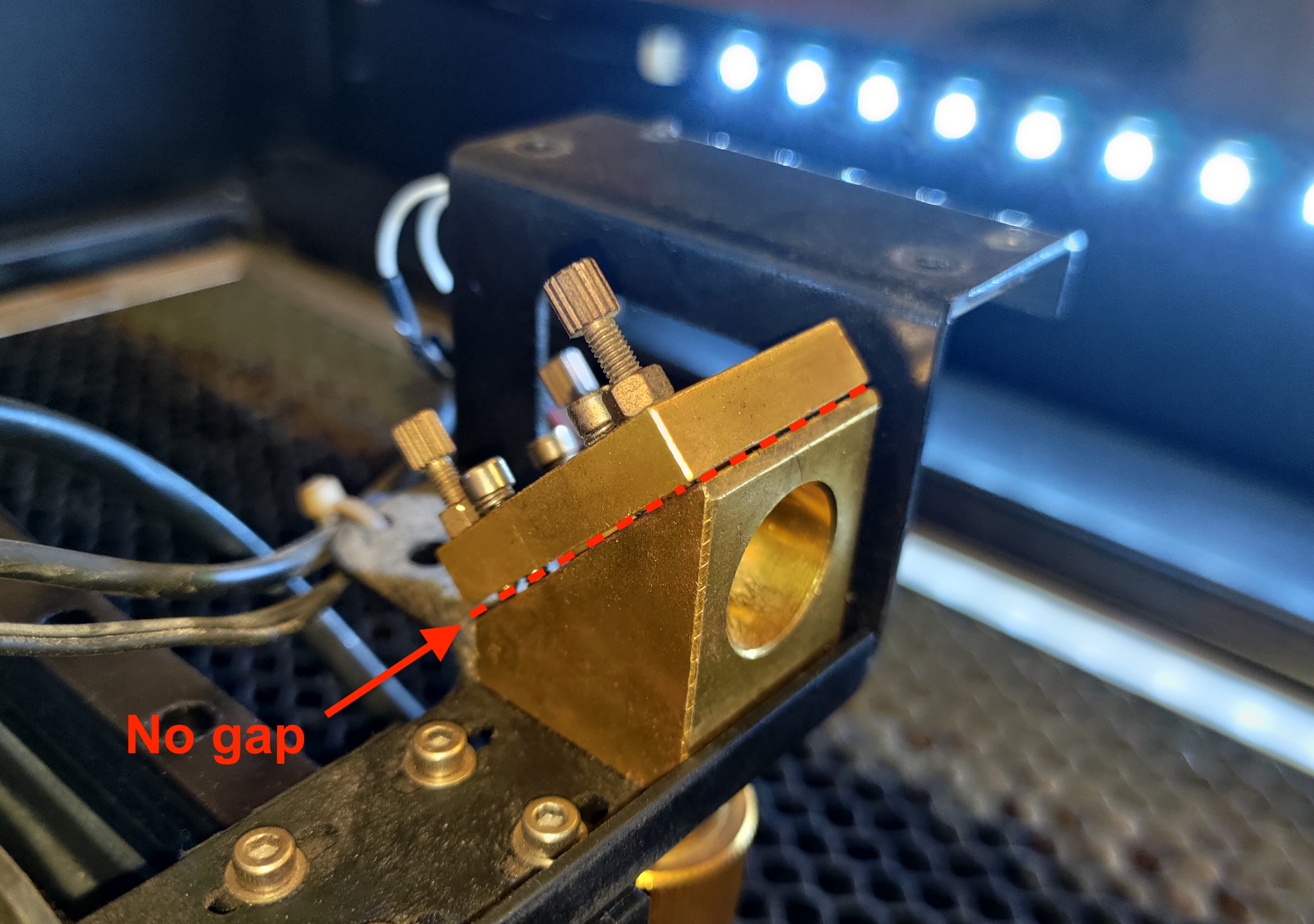

Quando non c'è spazio tra di loro, indica che il percorso verticale è stato ripristinato.
Passo 6 - Applicare il nastro e fare gli impulsi:

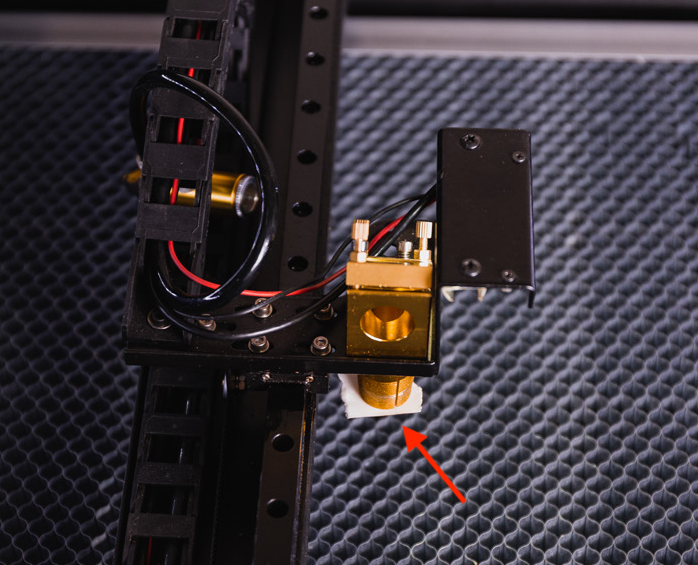

Posizionare un pezzo di nastro biadesivo a uno strato sotto la testa laser e premerlo contro l'ingresso per formare un segno pressato.
Spostare la testa laser al centro del piano e fare 3 impulsi.
(Andare su Manutenzione >> Premere "Motore" >> Spostare la testa manualmente >> Chiudere il coperchio >> Fare 3 impulsi)
Passo 7 - Determinare la posizione del punto verticale:
Rimuovere il nastro e determinare la posizione del punto.
Ci saranno solo tre posizioni possibili: centro, sinistra e destra.
1. Posizione centrale:
Se il punto è al centro come nella foto sopra, indica che il percorso verticale è buono e si può passare al Passo 8.
2. Posizione sinistra:
Se il punto si trova a sinistra come nella foto sopra, indica che il percorso verticale necessita di regolazione.
Come regolare:
Ruotare ogni vite in senso orario per sollevare il supporto e formare uno spazio tra di essi. Il punto dovrebbe spostarsi verso destra.

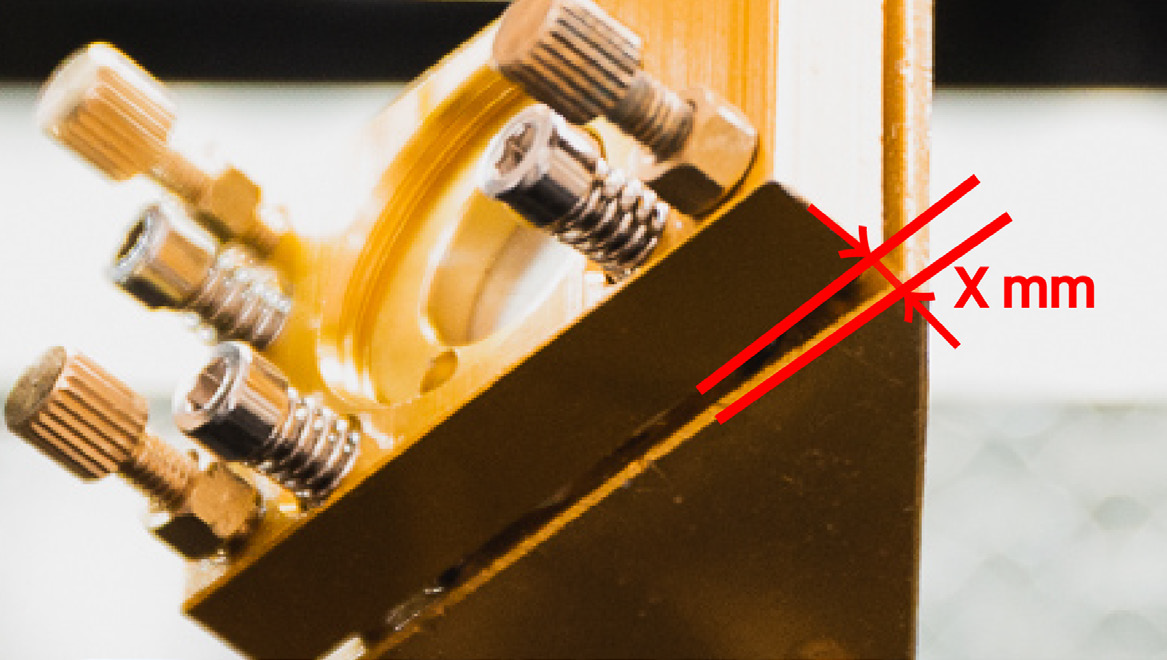

Lo spazio:
Dopo aver ruotato le viti, applicare un altro nastro e controllare nuovamente la nuova posizione del punto fino a quando non si trova al centro. A quel punto, è possibile passare al passaggio successivo.
3. Posizione destra:
Se il punto si trova a destra come nella foto sopra, indica che l'angolo di uscita del tubo laser è troppo basso e non è possibile regolarlo. In tal caso, interrompere qui e contattare il rivenditore locale per ulteriore assistenza.
Passaggio 8 - Serrare tutti i dadi sul 3° specchio:
Dopo la regolazione, serrare tutti i dadi per fissare la posizione.
Passaggio 9 - Reinstallare l'ugello:
Installare prima l'anello e inserire l'ugello spingendolo verso l'alto. Serrare l'anello ruotandolo antiorario.
Passaggio 10 - Tornare al processo OPA standard:
Si prega di notare che queste istruzioni non indicano il completamento dell'OPA.
Per continuare con il processo OPA, tornare al Passaggio 9 del processo OPA standard.
È possibile trovare il link al processo OPA standard qui: 5-1 Regolazione del percorso ottico
#END
