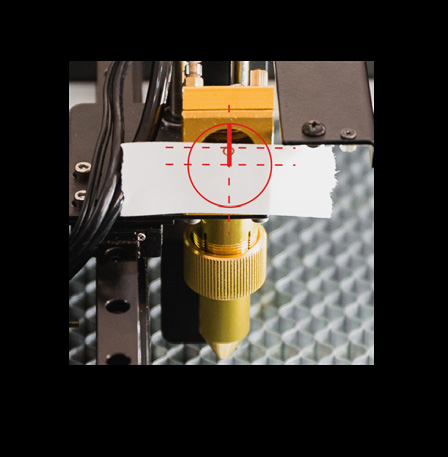

Obiettivo: Il punto sull'anello metallico deve essere sulla linea centrale verticale dell'anello. Il punto deve essere sopra il punto centrale dell'anello.
Istruzioni:
1. Spostare manualmente la testa laser al centro dell'area di lavoro. Chiudere lo sportello e premere "Impulso Laser".
2. Verificare se il punto è atterrato sulla linea centrale verticale dell'anello. In caso affermativo, passare al punto 6.
3. Allentare le 4 viti a brugola con una chiave a brugola da 2,5 mm.
4. Spostare la testa laser in avanti o indietro rispetto alla guida. Quindi stringere nuovamente le 4 viti.
5. Premere "Impulso Laser" e verificare se il punto è atterrato sulla linea centrale verticale dell'anello. In caso contrario, ripetere la regolazione dei punti 3 e 4.
6. Verificare se il punto si sovrappone o si trova sopra la linea centrale orizzontale dell'anello. In caso affermativo, passare a "Regolazione del Terzo Specchio".

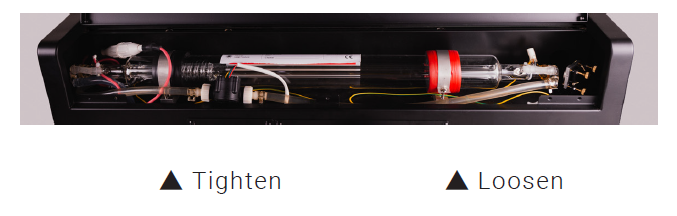

7. Se l'altezza è inferiore alla linea centrale, regolare le viti del supporto del tubo laser. Rilasciare il supporto sul lato di uscita del raggio laser e stringere l'altro lato.
Verificare se il punto si sovrappone o cade sopra la linea centrale. Se la posizione del supporto del tubo laser viene regolata frequentemente, potrebbe essere necessario riallineare il primo e il secondo specchio.
Descrizione:
Durante l'allineamento del percorso ottico tra il 2° e il 3° specchio, se il punto è sotto il centro, seguire queste istruzioni per regolarlo.

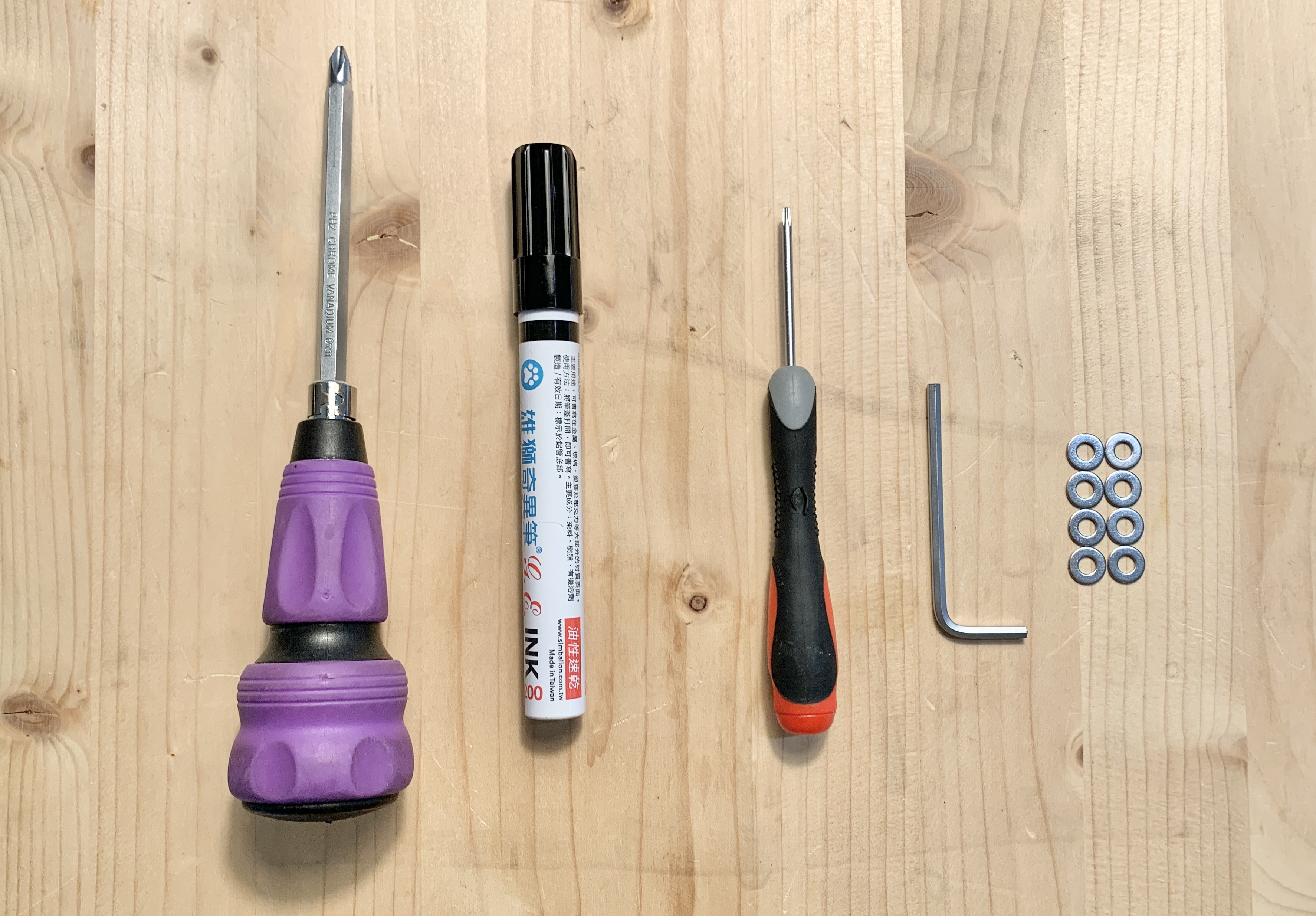

Strumenti necessari:
1. Cacciavite a croce
2. Pennarello indelebile
3. Cacciavite Torx T8
4. Chiave a brugola da 3mm
5. Guarnizione M4*8

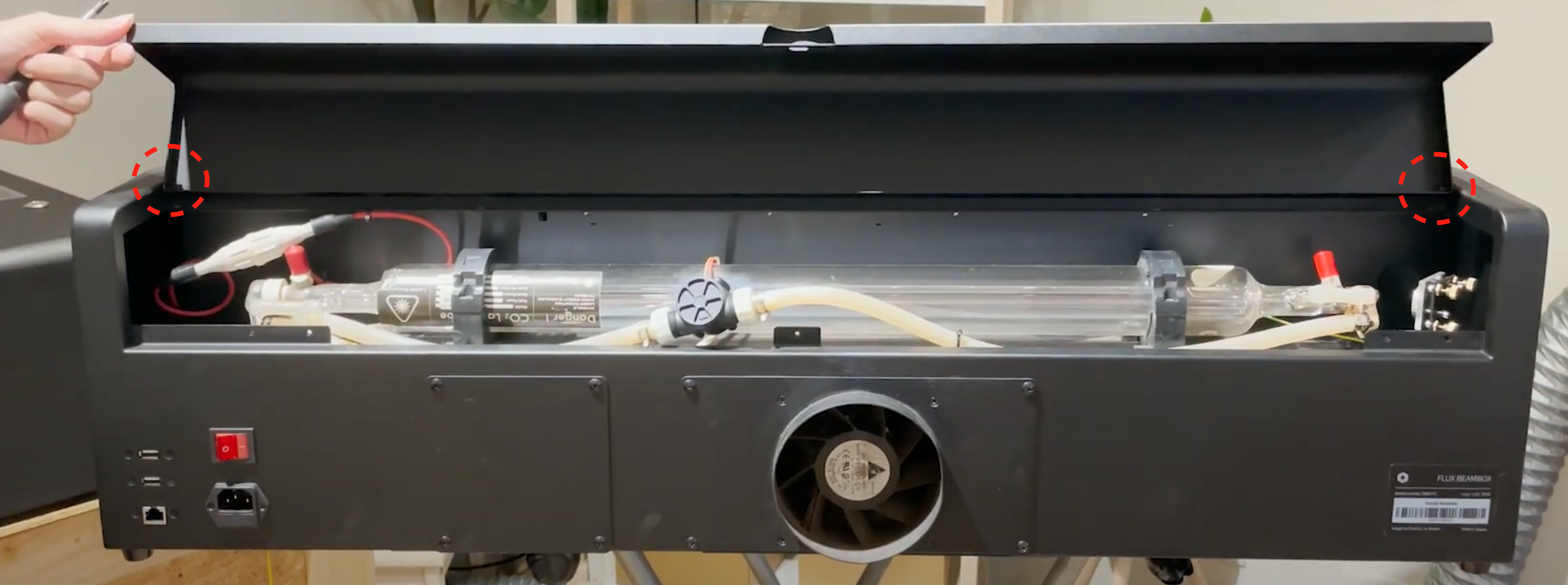

Passo 1 - Spegnere la macchina e rimuovere il pannello posteriore

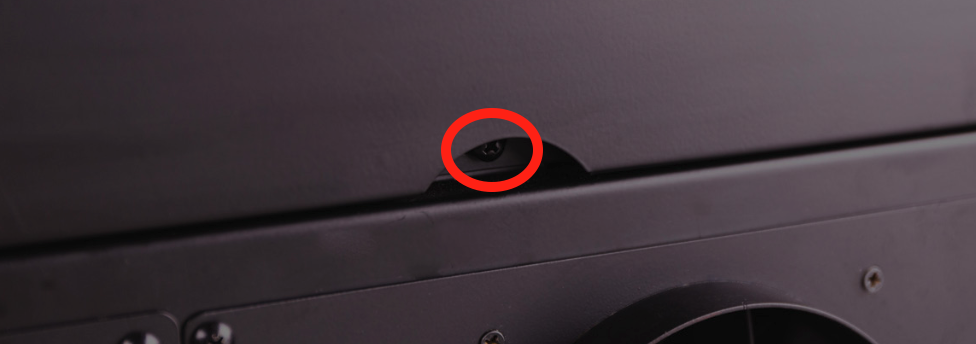

Utilizzare il cacciavite a croce per svitare la vite del pannello posteriore.
Svitare le due viti che fissano il pannello posteriore e rimuoverlo.
Passo 2 - Contrassegnare il tubo laser e il suo supporto

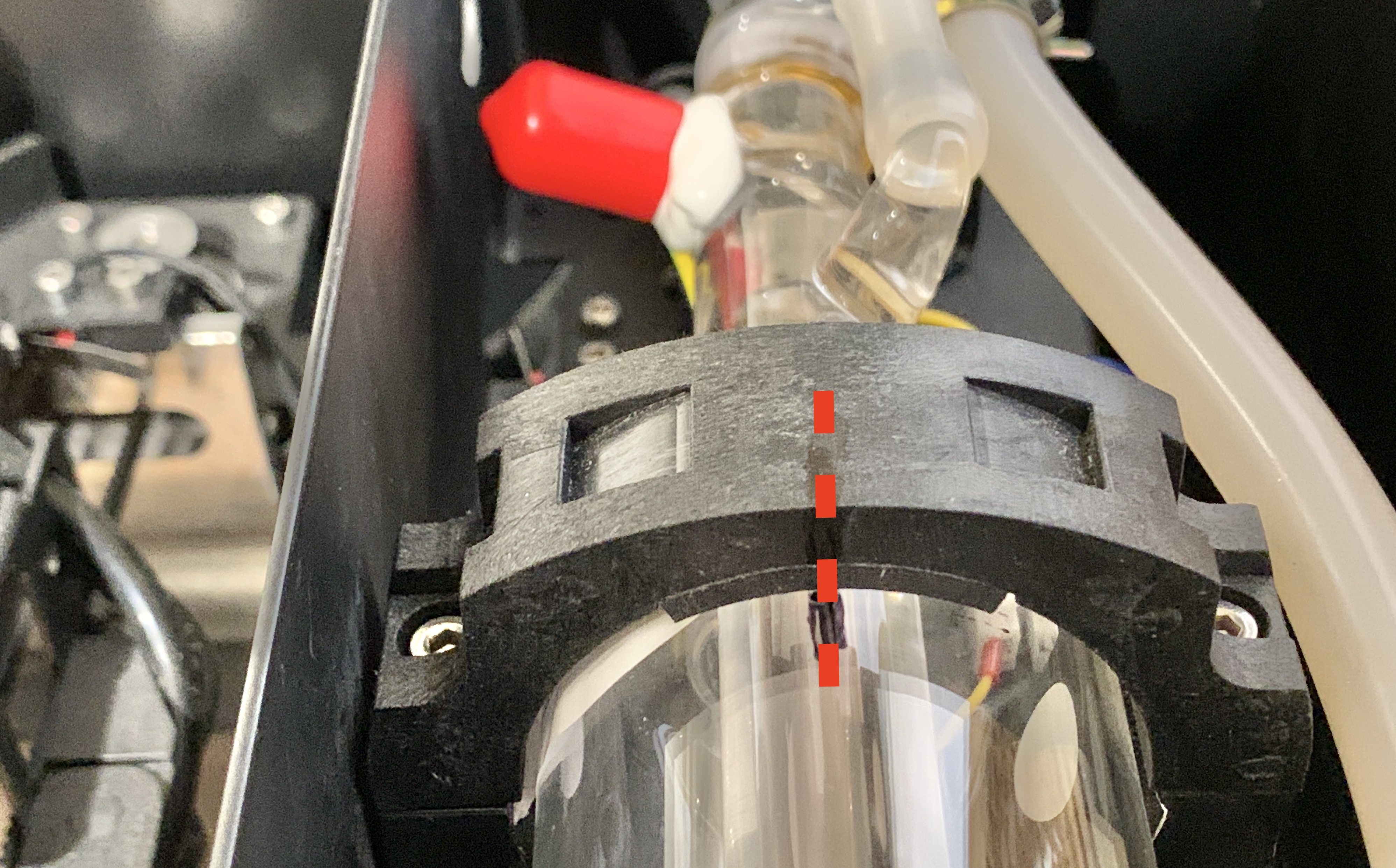

Utilizzare il pennarello indelebile per tracciare una linea sul tubo laser e sul suo supporto, come mostrato nell'immagine sottostante.
Passo 3 - Scollegare il cavo a bassa tensione del tubo laser

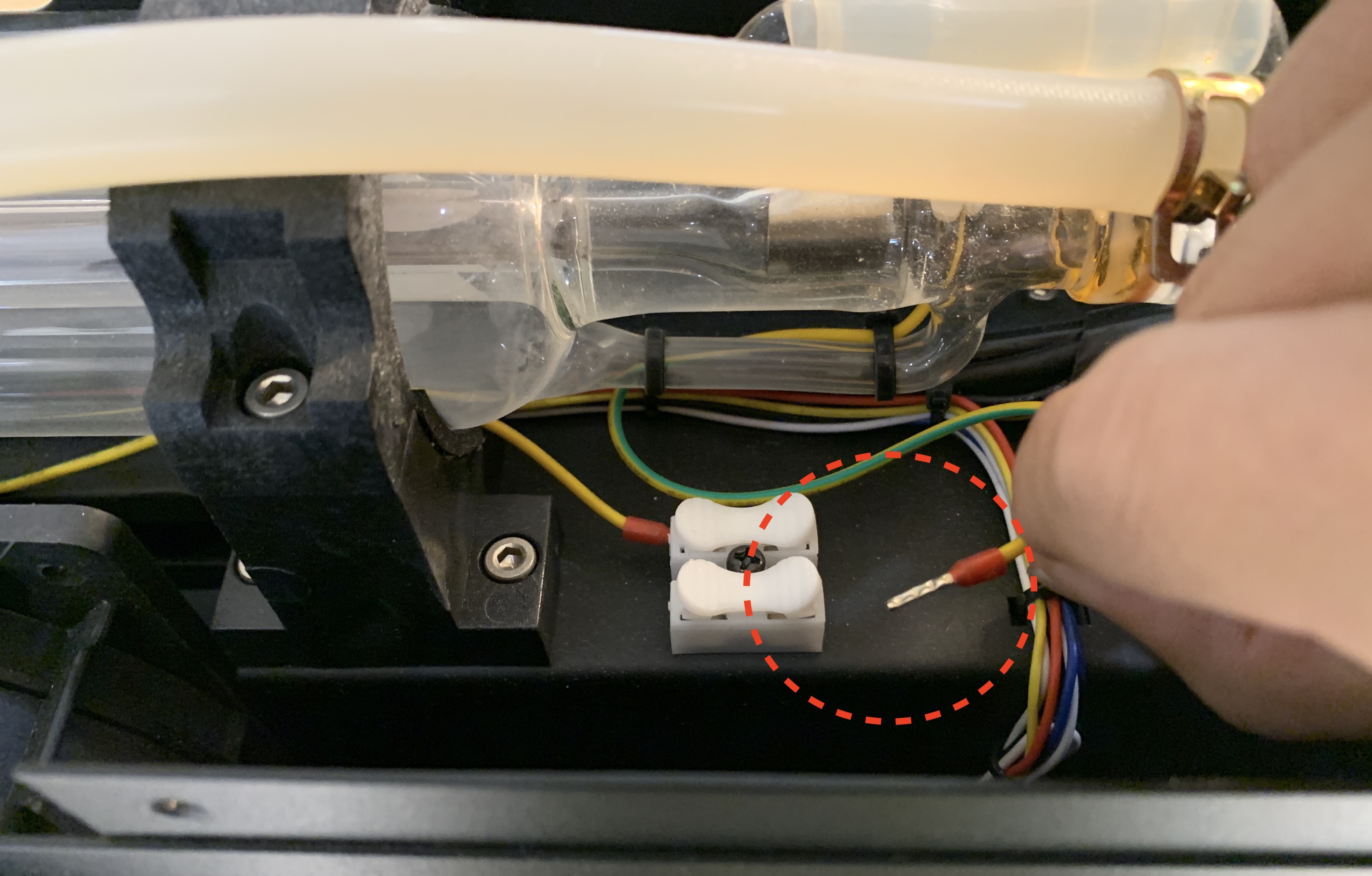

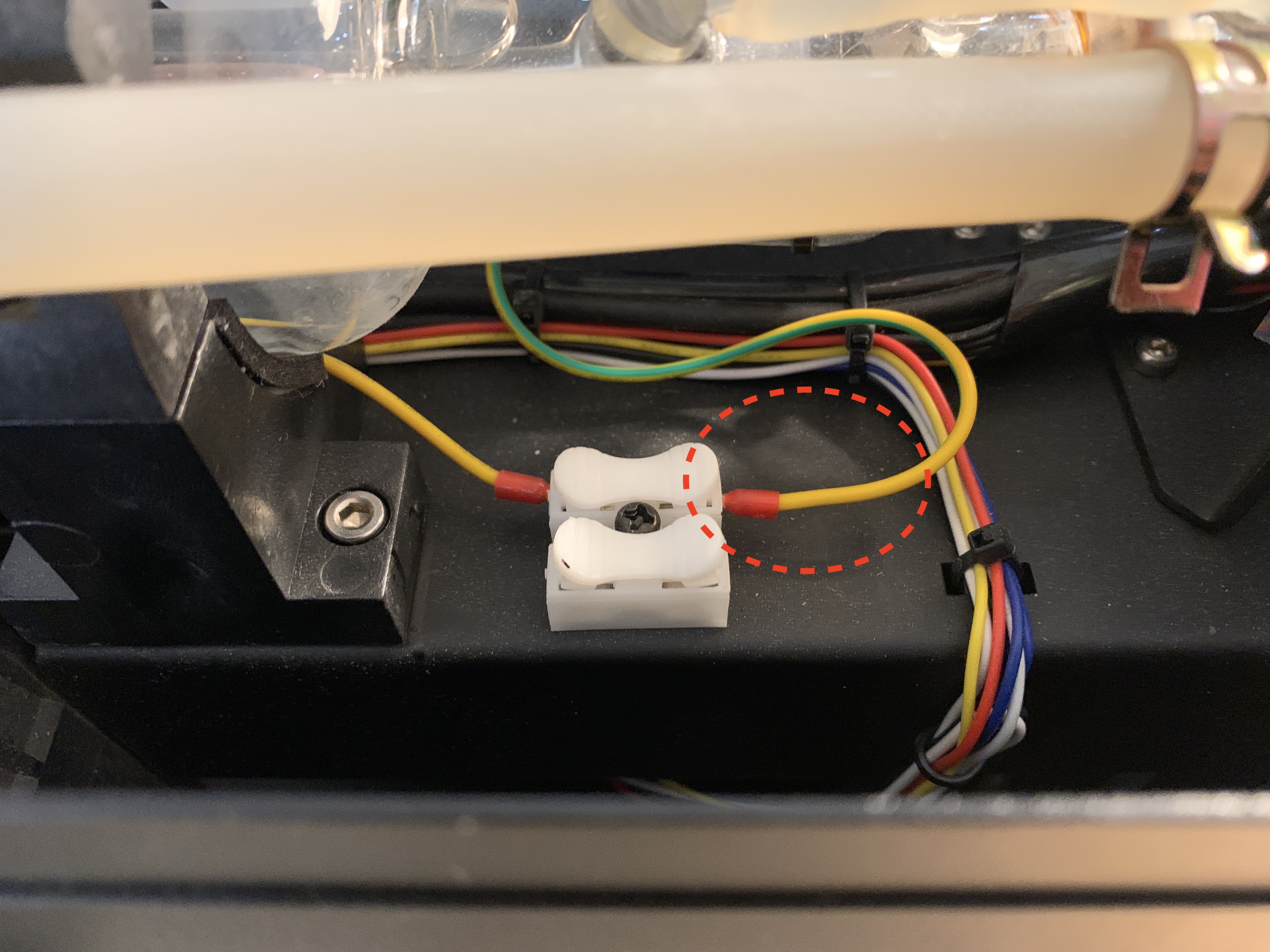

Premere il terminale bianco sull'estremità a bassa tensione per scollegare il cavo.
Passo 4 - Rimuovere il supporto del tubo laser per estrarre il tubo

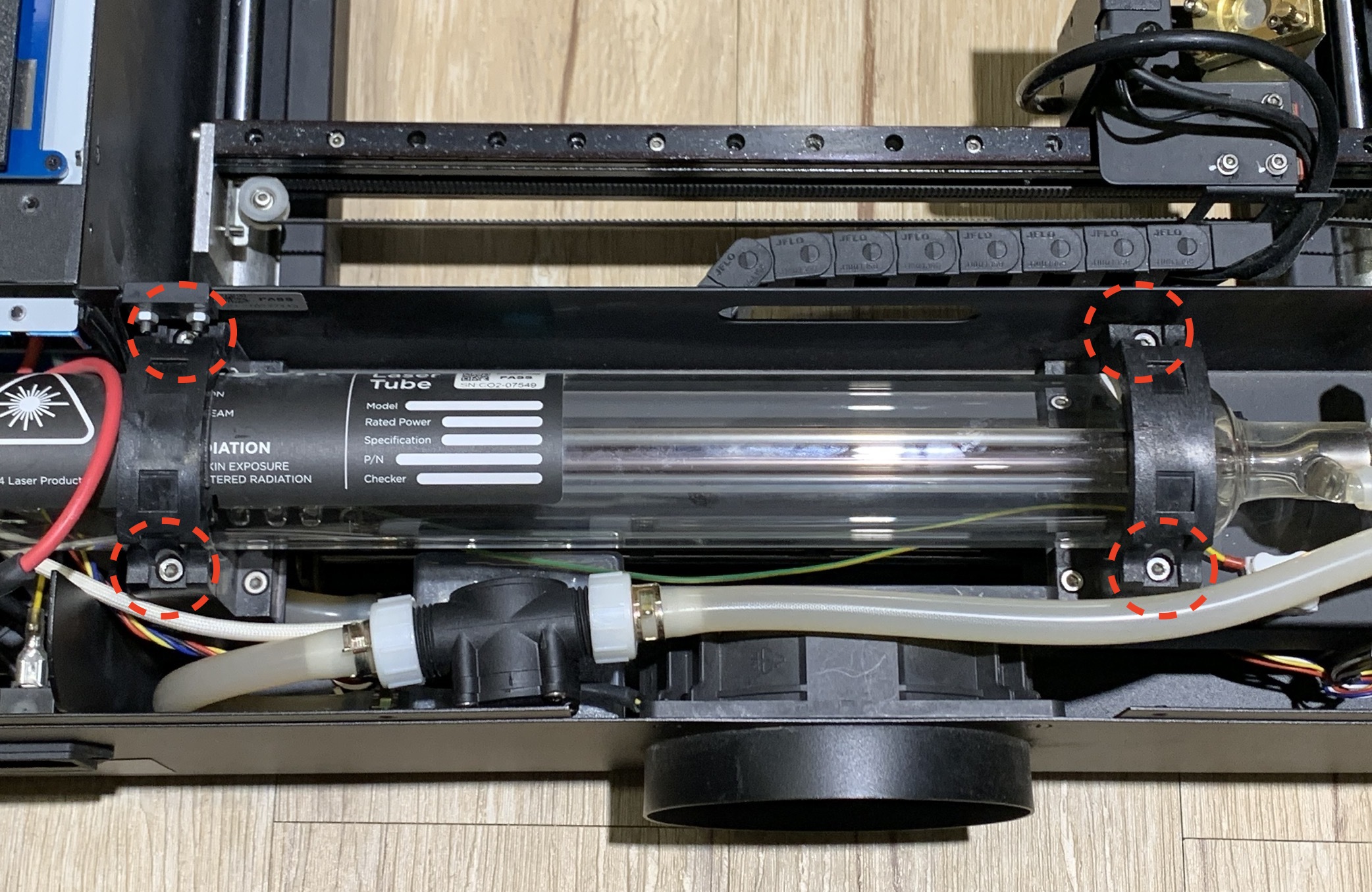

Utilizzare la chiave a brugola da 3mm per svitare le quattro viti sul coperchio del supporto del tubo laser.

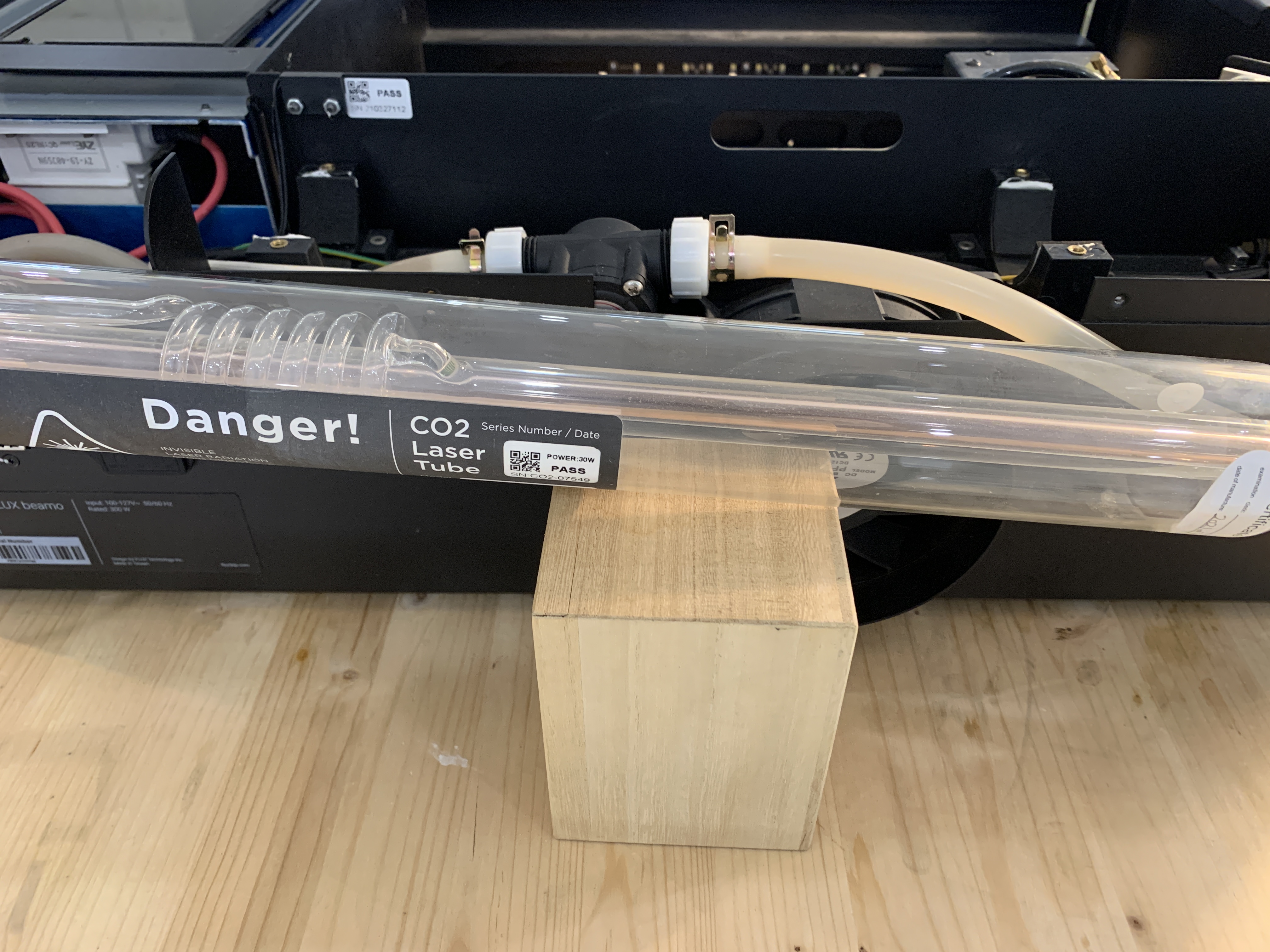

Rimuovere il tubo laser e posizionarlo su un supporto adeguato per mantenerlo sollevato.
Passo 5 - Rimuovere il supporto del tubo laser dall'estremità a bassa tensione

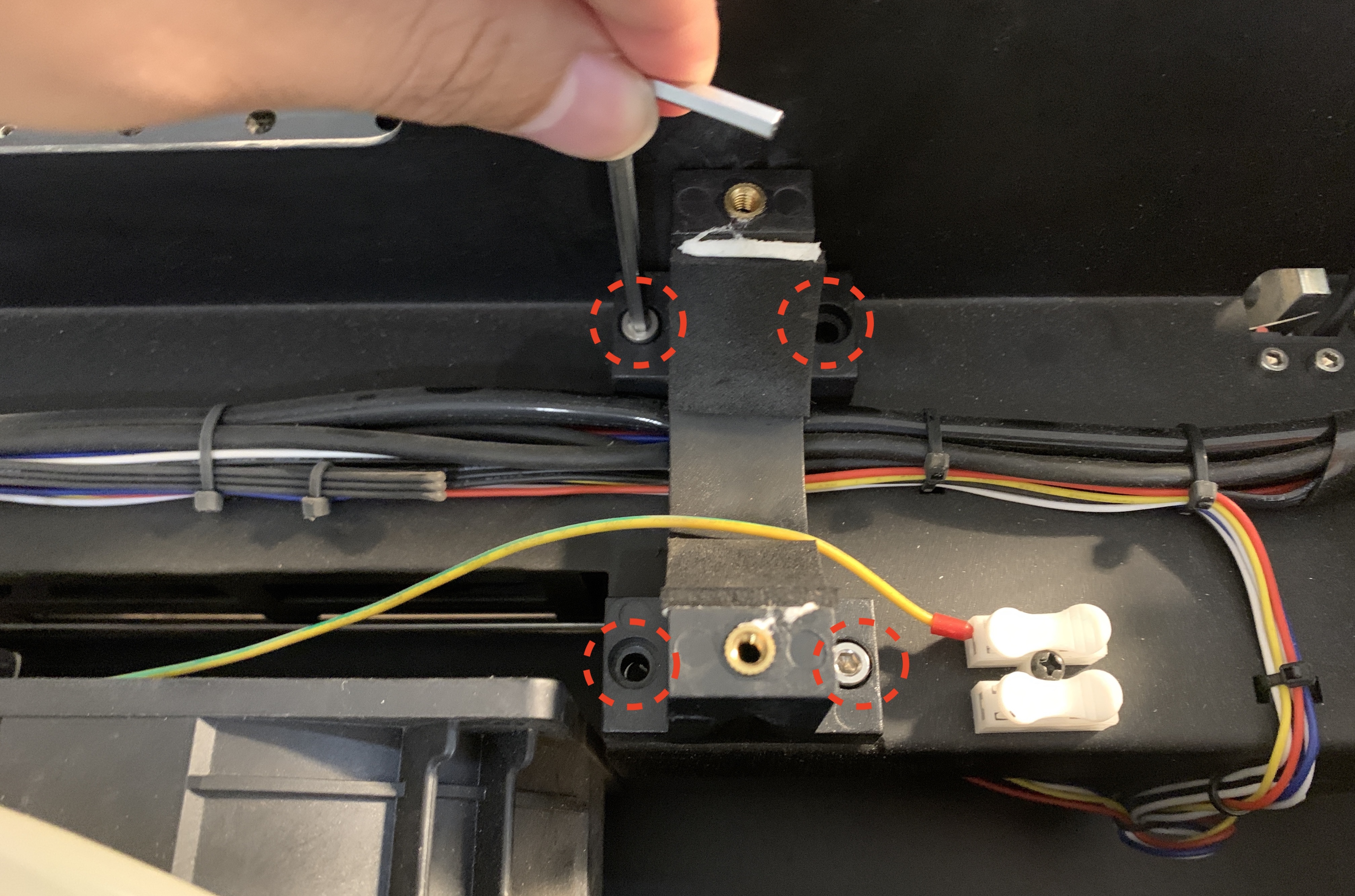

Utilizzare la chiave a brugola da 3mm per svitare le quattro viti del supporto del tubo laser e rimuoverlo.

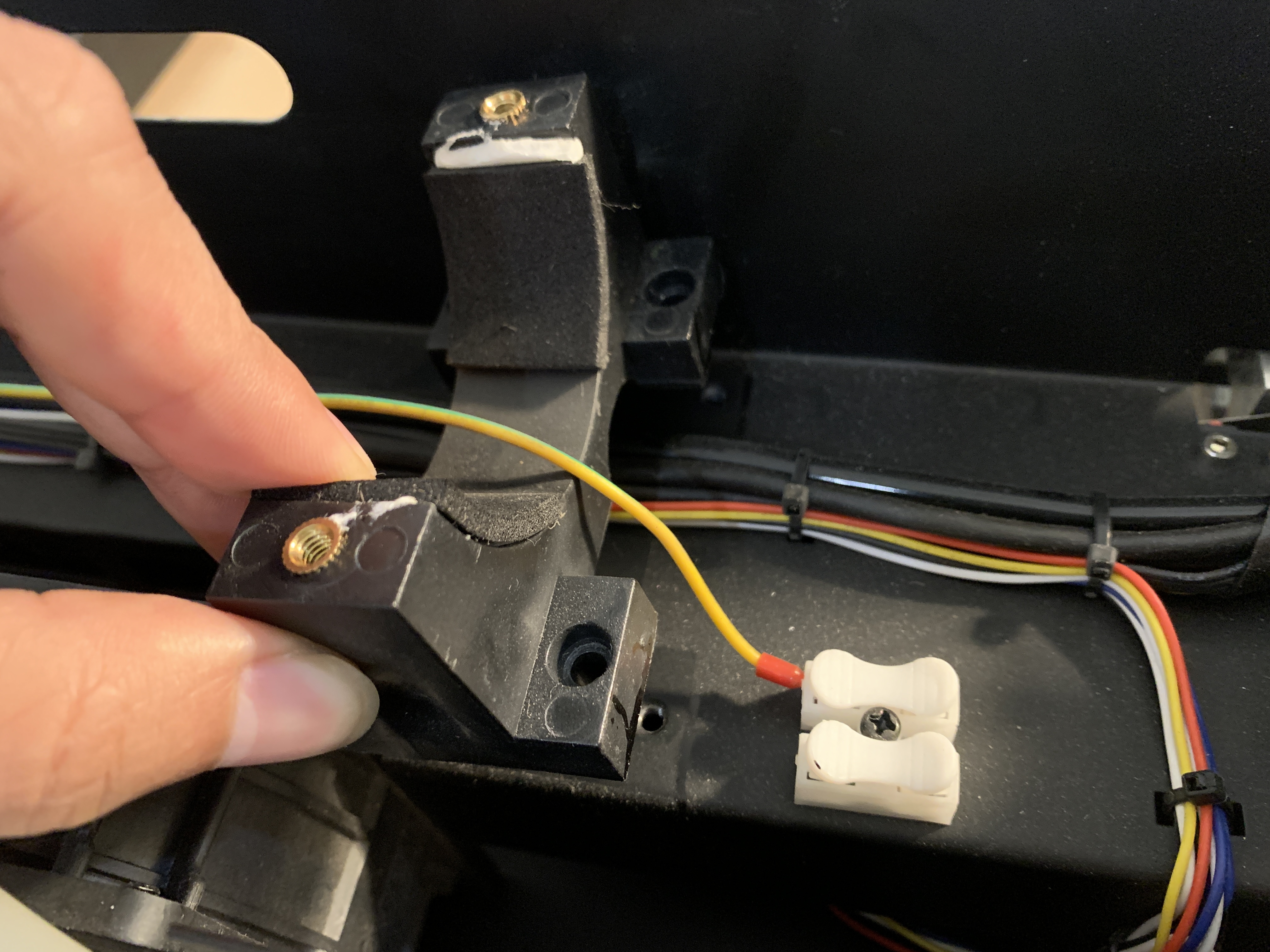

Passo 6 - Posizionare le rondelle

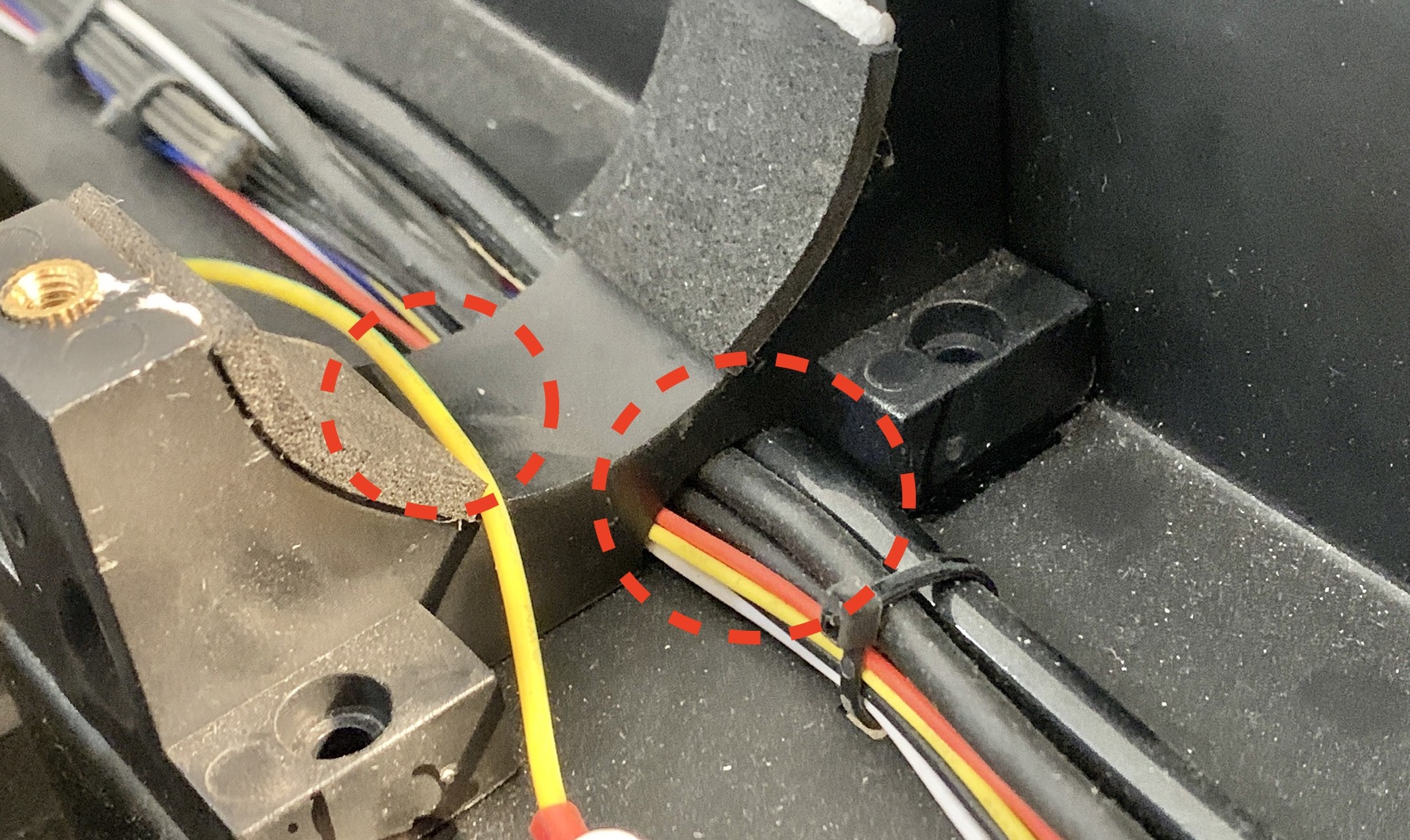

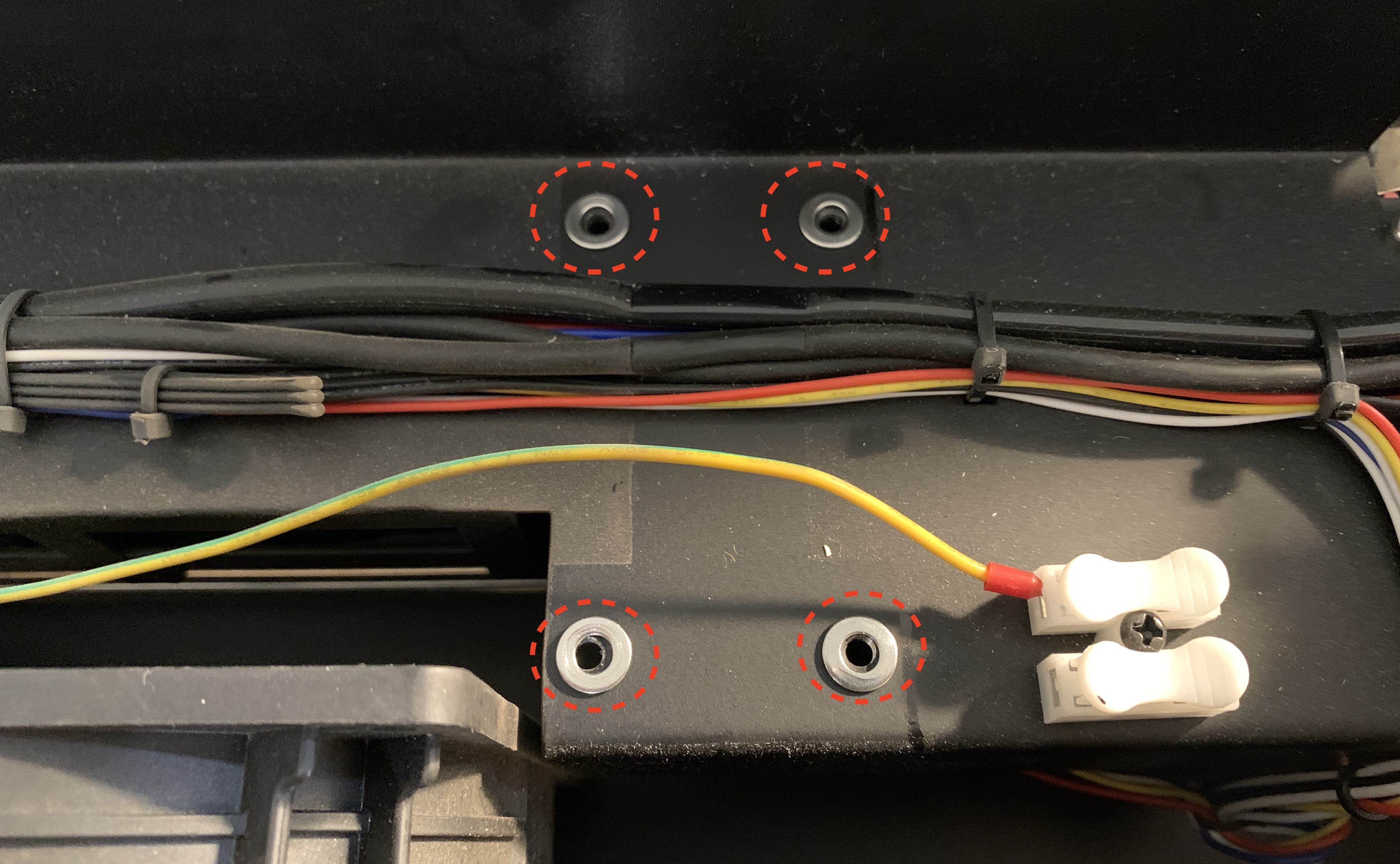

Posizionare le otto rondelle impilate a coppie sopra i fori delle viti.
Passo 7 - Installare il supporto del tubo laser
Installare il supporto del tubo laser nella stessa direzione e fissare le viti con la chiave esagonale da 3mm.
⚠︎ Non far fuoriuscire i cavi.
Passo 8 - Installare il tubo laser
Installare il tubo laser e allinearlo con il riferimento.
Utilizzare la chiave esagonale da 3mm per avvitare le quattro viti del coperchio del supporto del tubo laser.
Passo 9 - Collegare il cavo a bassa tensione del tubo laser
Passo 10 - Montare il pannello posteriore
Avvitare le due viti che fissano il pannello posteriore.
Utilizzare il cacciavite a croce per avvitare il pannello posteriore.
Passo 11 - Accendere la macchina e verificare il punto del terzo specchio

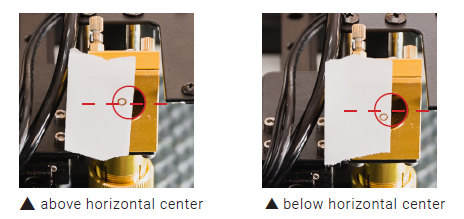

Controllare se il punto è al centro orizzontale o al di sopra di esso.
Determinare il risultato e l'azione successiva da intraprendere:
- Se il punto è al di sopra del centro orizzontale >> Passare a 4-1 Regolazione del percorso ottico
- Se il punto è ancora al di sotto del centro orizzontale >> Passare a Step 1 e aggiungere ulteriori rondelle nel Passo 6.
- Se il punto si trova al centro orizzontale >> Problema risolto
