Frequenza consigliata
Una volta al mese.
Quando controllare?
1. La prima volta è il disimballaggio dopo il trasporto a lunga distanza.
2. Dopo la sostituzione del tubo laser.
3. Per la manutenzione regolare, si consiglia di controllare una volta al mese.
4. Problemi di taglio o incisione.
Preparazione

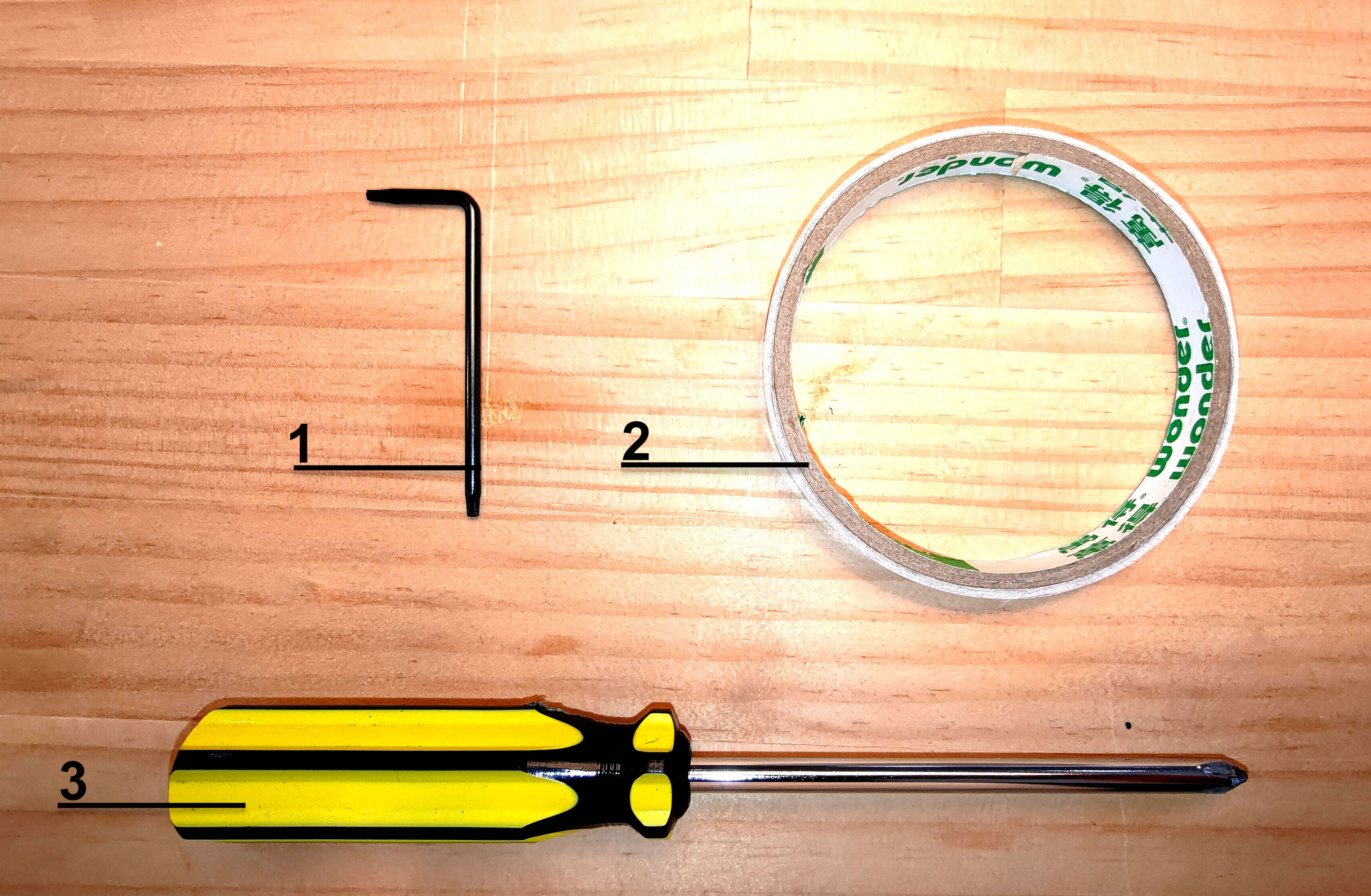

Nastro biadesivo e cacciavite a croce (per la serie Beambox).
Passo 1 - Imparare a generare un impulso
- Accendere la macchina.
- Chiudere il coperchio.
- Entrare in modalità Manutenzione e attendere il completamento del processo di homing.
- Individuare il pulsante Impulso.
- Una pressione = un impulso, due pressioni = due impulsi e così via.
Passo 2 - Aprire il coperchio posteriore

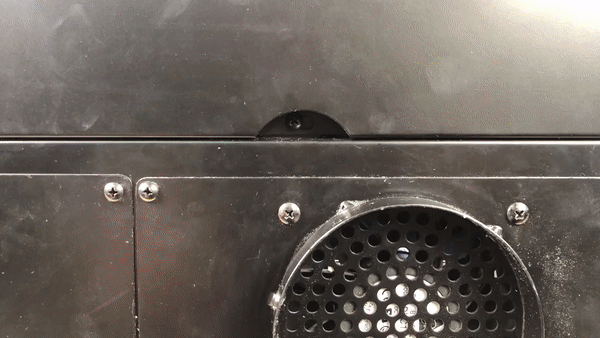

Utilizzare il cacciavite a croce per svitare la vite sopra la ventola sul retro della macchina, dopodiché è possibile aprire il coperchio posteriore.
Passo 3 - Conoscere le posizioni
- Si prega di familiarizzare con le posizioni:
- Primo specchio riflettente
- Secondo specchio riflettente
- Terzo specchio riflettente
- 7 posizioni del piano di lavoro in cui la testa laser verrà spostata durante il controllo.
Passo 4 - Pulire tutti gli specchi e le lenti di messa a fuoco
Seguire le istruzioni al link sottostante per pulire tutti gli specchi e le lenti.
Beambox: Pulizia di specchi e lenti
Passo 5 - Controllare il punto laser sul 1° specchio
Questo passaggio serve a verificare se il tubo laser e la macchina sono in buone condizioni.
Panoramica dei passi:
Passo 6-1 - Applicazione del nastro e generazione degli impulsi

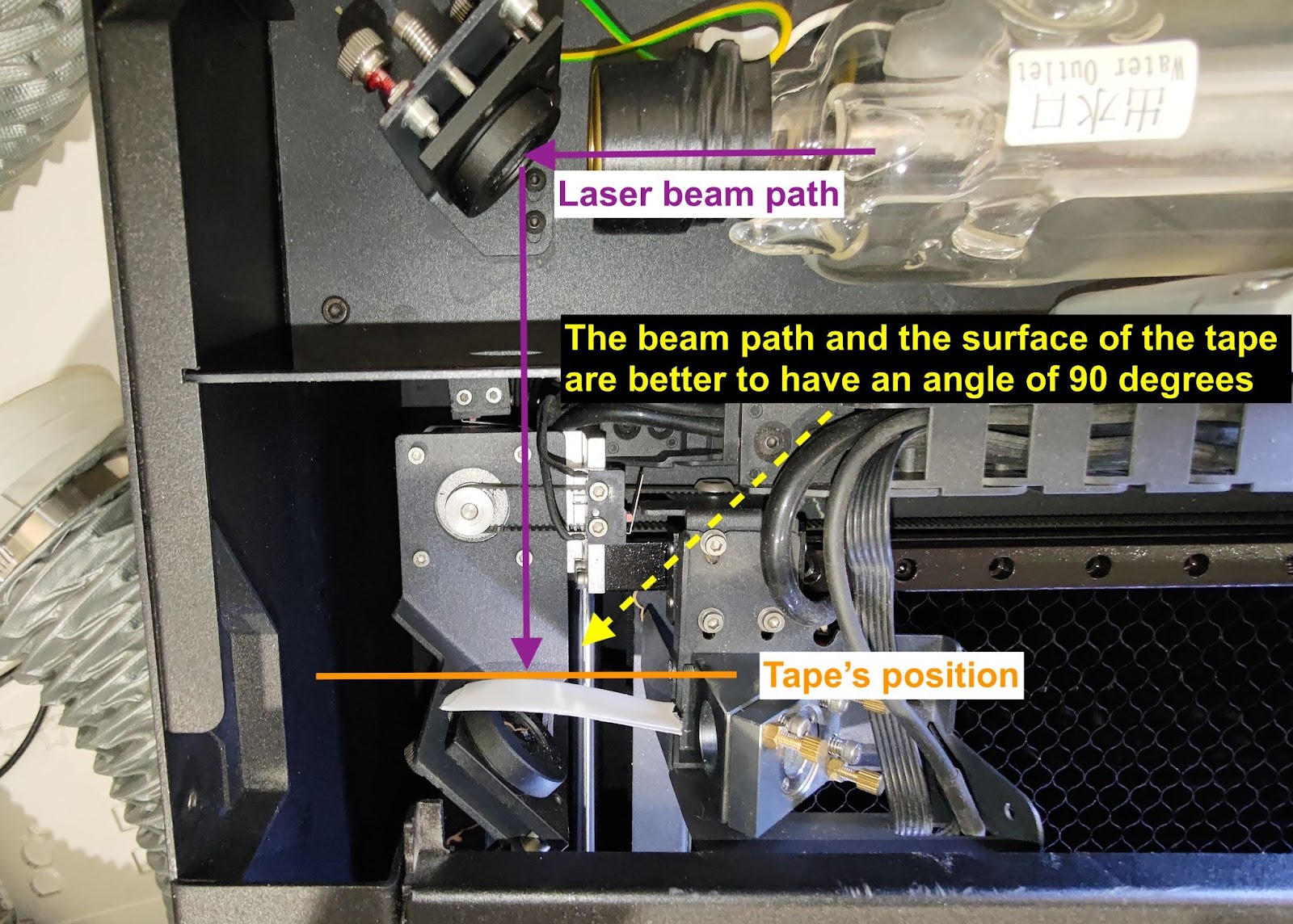

Applicare un nastro biadesivo a due strati sul 1° specchio, chiudere il coperchio posteriore, e generare cinque impulsi.
Passo 6-2 - Controllare iForma del punto sul nastro
La forma è buona per essere il più rotonda possibile e il primo pezzo di nastro biadesivo davanti dovrebbe essere bruciato.
Buon esempio:
Cattivo esempio:
Passo 6-3 - Raccolta del nastro dal primo specchio
Mettere il nastro del 1° specchio su un pezzo di carta. Annotare la posizione e il numero di impulsi come nella foto qui sotto.
Passo 6-4 - Risoluzione dei problemi e segnalazione
Se il punto non è rotondo, non è forte o simile ai cattivi esempi di cui sopra, aumentare la potenza a x2.0 e vedere se migliora:
-
Se il punto diventa più forte, indica che il tubo laser potrebbe essere deteriorato, è possibile completare il processo con una potenza aumentata o contattare il rivenditore locale affermando che il tubo potrebbe essere deteriorato.
-
Se il punto non diventa più forte o ha ancora una forma strana, contattare il rivenditore locale per ulteriore assistenza.
(Si prega di condividere la foto del risultato dell'impulso sul 1° specchio con il rivenditore.)
Passo 7 - Verifica del percorso dal primo al secondo specchio
Questo passaggio serve per verificare se il percorso è allineato dal 1° specchio al 2° specchio.
Panoramica dei passi:
Passo 7-1 - Creazione del primo punto per la posizione in alto a sinistra
Posizionare un nastro a due strati sul 2° specchio e spostare la testa verso l' angolo in alto a sinistra.
Effettuare tre impulsi per creare il primo punto.
Passo 7-2 - Creazione del secondo punto per la posizione in basso a sinistra
Mantenere lo stesso nastro sul 2° specchio e spostare la testa verso l' angolo in basso a sinistra.
Effettuare 3 impulsi per creare il secondo punto.
Se non c'è alcun punto nella posizione in basso a sinistra, indica che il percorso è disallineato in modo significativo.
Si prega di fare riferimento al link per riallineare il percorso ottico. [Allineamento del percorso ottico]
Passaggio 7-3 - Verificare se il primo e il secondo punto si sovrappongono
Se i punti si sovrappongono perfettamente, come nella foto qui sotto, indica che il percorso è allineato correttamente.
Se non si sovrappongono, come nei cattivi esempi qui sotto, indica che dal 1° specchio al 2° specchio, il percorso ottico è disallineato e il 1° specchio deve essere regolato.
Si prega di fare riferimento al link per riallineare il percorso ottico. [4-8 Allineamento del percorso ottico]
Buon esempio:
Cattivo esempio:
Passo 7-4 - Raccolta del nastro dal secondo specchio
Mettere il nastro del 2nd specchio sulla carta. Annotare la posizione e il numero di impulsi come nella foto qui sotto.
Passo 8 - Verifica del percorso dal secondo al terzo specchio
Questo passaggio serve per verificare se il percorso è allineato dal 2° specchio al 3° specchio.
Panoramica dei passi:
Passo 8-1 - Creazione del primo punto per la posizione centrale sinistra
Posizionare un nastro a due strati sul 3° specchio e spostare la testa nella posizione middle-left .
Effettuare 3 pulses per creare il primo punto.
Passo 8-2 - Creazione del secondo punto per la posizione centrale destra
Mantenere lo stesso nastro sul 3° specchio e spostare la testa nella posizione middle-right.
Effettuare 3 impulsi per creare il secondo punto.
Fase 8-3 - Verificare se il primo e il secondo punto si sovrappongono
Se i punti si sovrappongono perfettamente, come nella foto qui sotto, indica che il percorso è allineato correttamente.
Puoi passare alla Fase 8-5.
Se non si sovrappongono, indica che dal 2° specchio al 3° specchio, il percorso ottico non è allineato e il 2° specchio deve essere regolato.
Si prega di fare riferimento al link per riallineare il percorso ottico. [4-8 Allineamento del percorso ottico]
Buon esempio:
Cattivo esempio:
Passo 8-4 - Raccolta del nastro dal terzo specchio
Rimuovere il nastro dal 3° specchio e metterlo sulla carta.
Annotare la posizione e il numero di impulsi come nella foto qui sotto.
Passo 9 - Verifica del percorso dal terzo specchio alla punta dell'ugello
Ci saranno due posizioni da controllare.
La prima è il centro del piano di lavoro - Panoramica dei passi:
L'altra è l'angolo in basso a destra del piano di lavoro - Panoramica dei passi:
Fase 9-1 - Controllare il percorso dell'asse Z al centro del piano di lavoro
Posizionare un nastro a strato singolo sulla punta dell'ugello e spostare la testa laser al centro del piano di lavoro, quindi effettuare un impulso.
Rimuovere il nastro e verificare se il punto è rotondo.
Buon esempio:
Esempi negativi:
Se il punto non è rotondo, fare riferimento a link per riallineare il percorso ottico dal 3° specchio al piano di lavoro (asse Z), che non è sufficientemente verticale.
Se non trovi nessun punto sul nastro, fai riferimento alle istruzioni per la regolazione avanzata.
Passo 9-2 - Raccolta del nastro dalla punta dell'ugello centrale
Metti il nastro sulla carta.
Annotare la posizione e il numero di impulsi come nella foto qui sotto.
Passaggio 9-3 - Controlla il percorso dell'asse Z nell'angolo in basso a destra del piano di lavoro
Posizionare un nastro a strato singolo sulla punta dell'ugello e sposta la testa laser nell'angolo in basso a destra del piano di lavoro, quindi effettuare un impulso.
Rimuovere il nastro e verificare se il punto è rotondo.
(È normale che il punto d'angolo sia più piccolo del punto centrale. Fai riferimento agli esempi qui sotto.)
Buon esempio:
Esempi accettabili:
Esempi negativi:
- Se il tuo punto non è rotondo, fai riferimento al link qui sotto per riallineare il percorso ottico dal 3° specchio al piano di lavoro (asse Z), che non è sufficientemente verticale.
[4-8 Allineamento del percorso ottico]
Passo 9-4 - Raccolta del nastro dalla punta dell'ugello in basso a destra
Metti il nastro sulla carta.
Annotare la posizione e il numero di impulsi come nella foto qui sotto.
Passaggio 10 - Segnalazione (Opzionale)
Il nastro raccolto può essere condiviso con il tuo rivenditore locale se riscontri problemi con la tua macchina.
Il percorso ottico è un elemento chiave che influenzerà il risultato dell'incisione e del taglio.

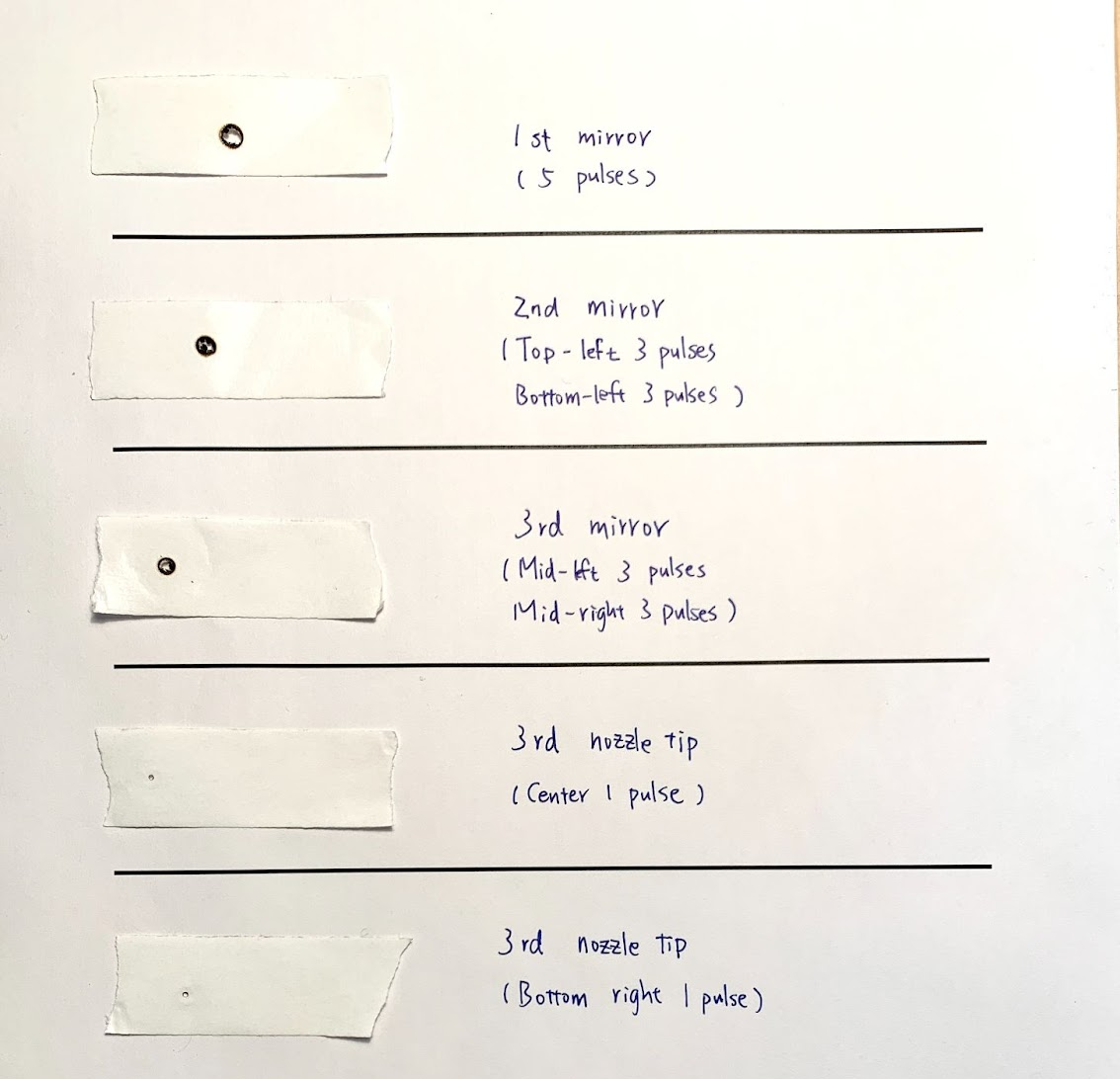

Per favore, scatta una foto dei nastri raccolti e una foto chiara dei nastri delle punte degli ugelli come negli esempi qui sotto:
Foto #1:
Foto #2:
#END
