5-13 Regolazione della messa a fuoco

Ci sono due modi per regolare la messa a fuoco su beamo, che dipendono dal fatto che si tratti di un modello standard o di un modello con un'aggiunta di messa a fuoco automatica.
Se hai la serie Beambox, per favore controlla un'altra istruzione.

(1) Modello Standard

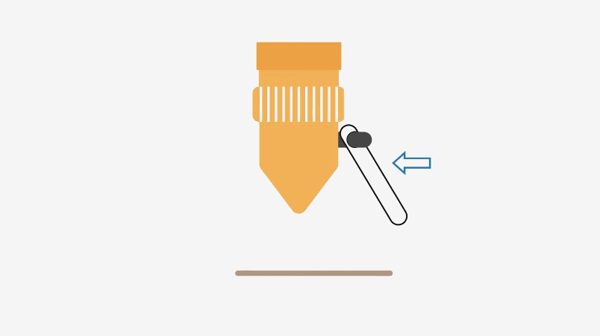

1. Ruotare la barra di messa a fuoco (barra acrilica) verso il basso fino a quando non è verticale.

2. Allentare l'anello di messa a fuoco della testa laser e abbassare la testa laser fino a quando la barra di messa a fuoco poggia sul pezzo.

3. Stringere l'anello di messa a fuoco della testa laser e ruotare la barra di messa a fuoco verso l'alto fino a quando non è verticale.

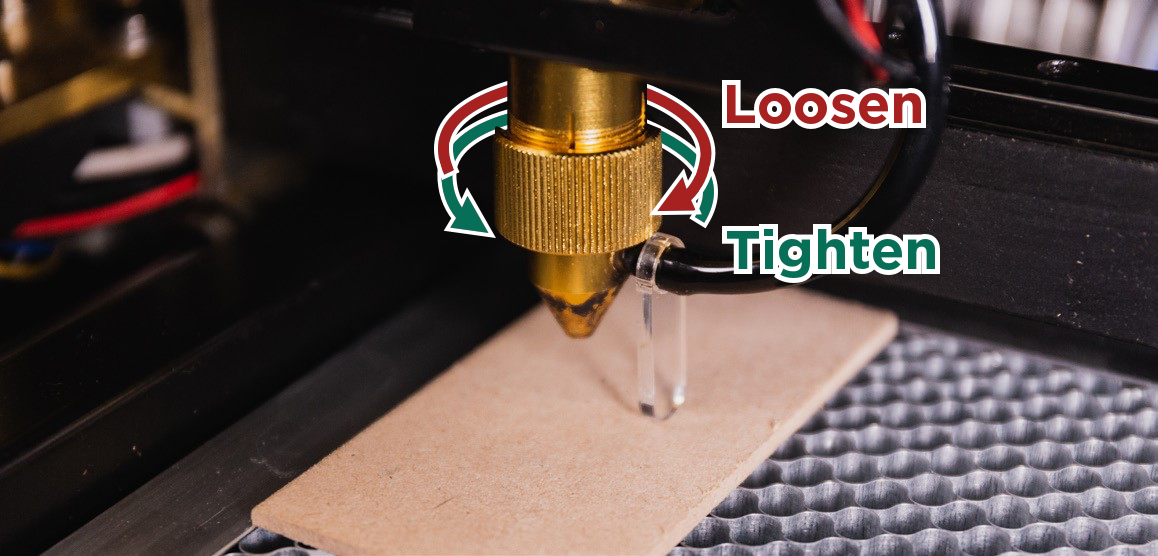

▲ Allentare l'anello di messa a fuoco della testa laser

▲ La barra acrilica dovrebbe toccare precisamente la superficie del materiale.
⚠︎ Se l'anello è fissato troppo stretto, considerare l'uso di pinze per svitarlo. Coprire l'anello con un panno per evitare che venga danneggiato o graffiato.

Se la sonda è rotta, puoi provare i seguenti metodi:

• Metodo #1 - Realizzare la Sonda:

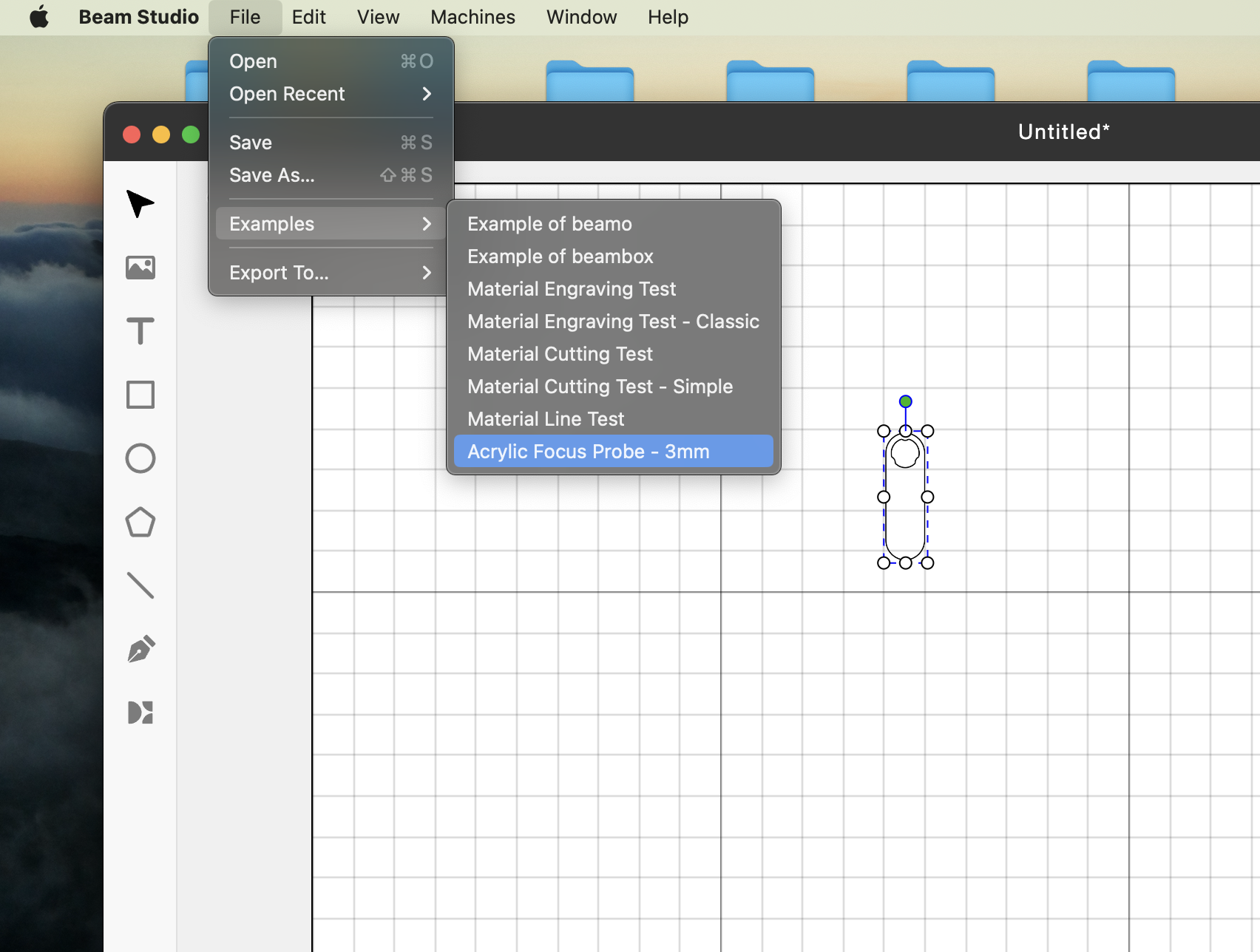

  Puoi trovare il file in Beam Studio o il file qui può essere anche scaricato. Si consiglia di utilizzare acrilico da 3 mm per il taglio di questa sonda.

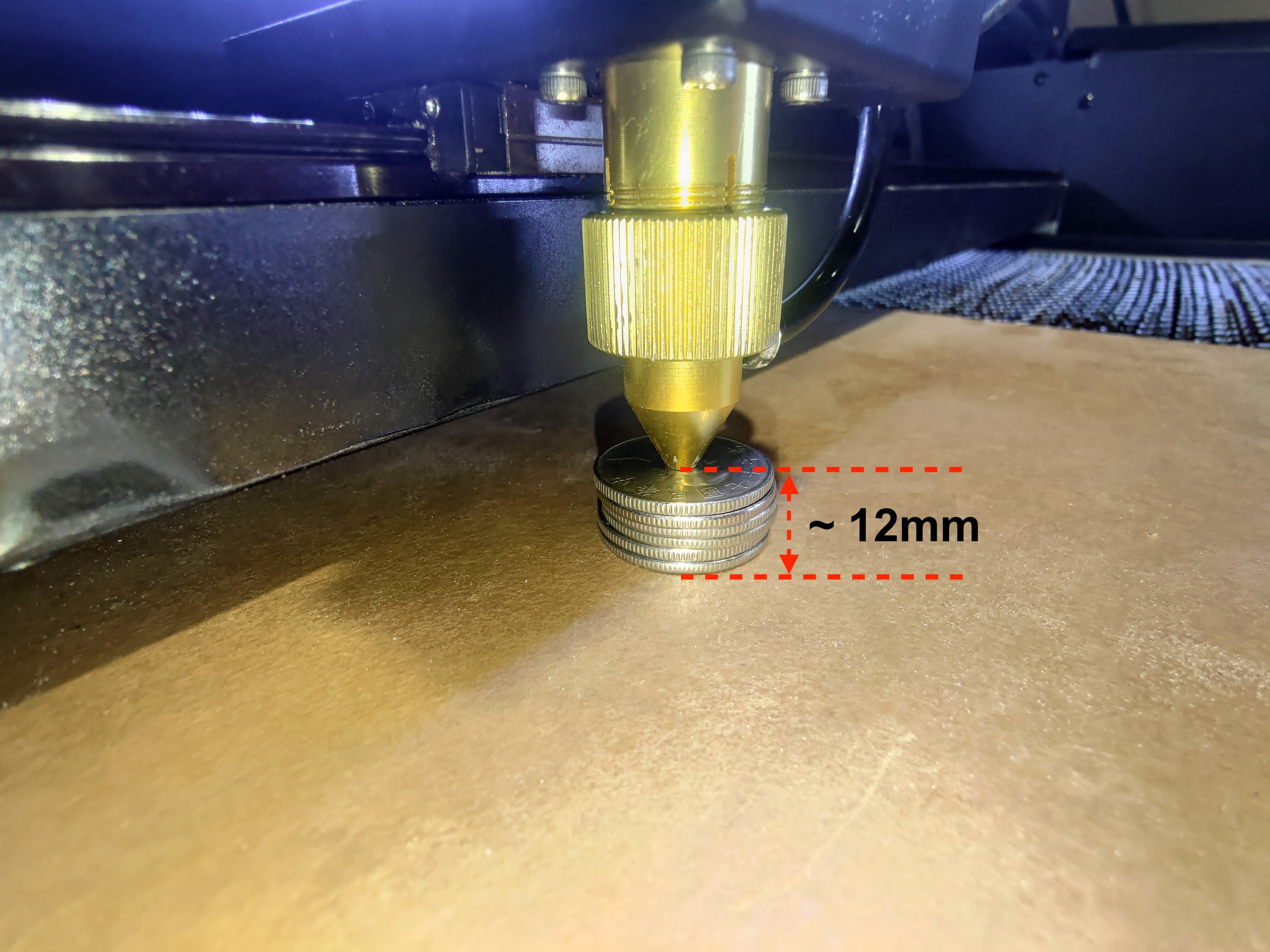

• Metodo #2 - Utilizzo di Monete:

  Le monete saranno facili da ottenere e utilizzate per misurare la distanza.

  • USD >> Quarti di dollaro statunitensi (25¢) x 7 pezzi
  • EUR >> 50 centesimi x 5 pezzi
  • TWD >> monete da $10 x 6 pezzi
  • ...ecc. (Puoi cercare o misurare lo spessore delle monete che hai)





• Metodo 3 - Utilizzo di materiali

  Se hai materiali con spessori di 3mm, 4mm, 6mm, ecc., puoi usarne un certo numero per ottenere le distanze focali di 12mm.

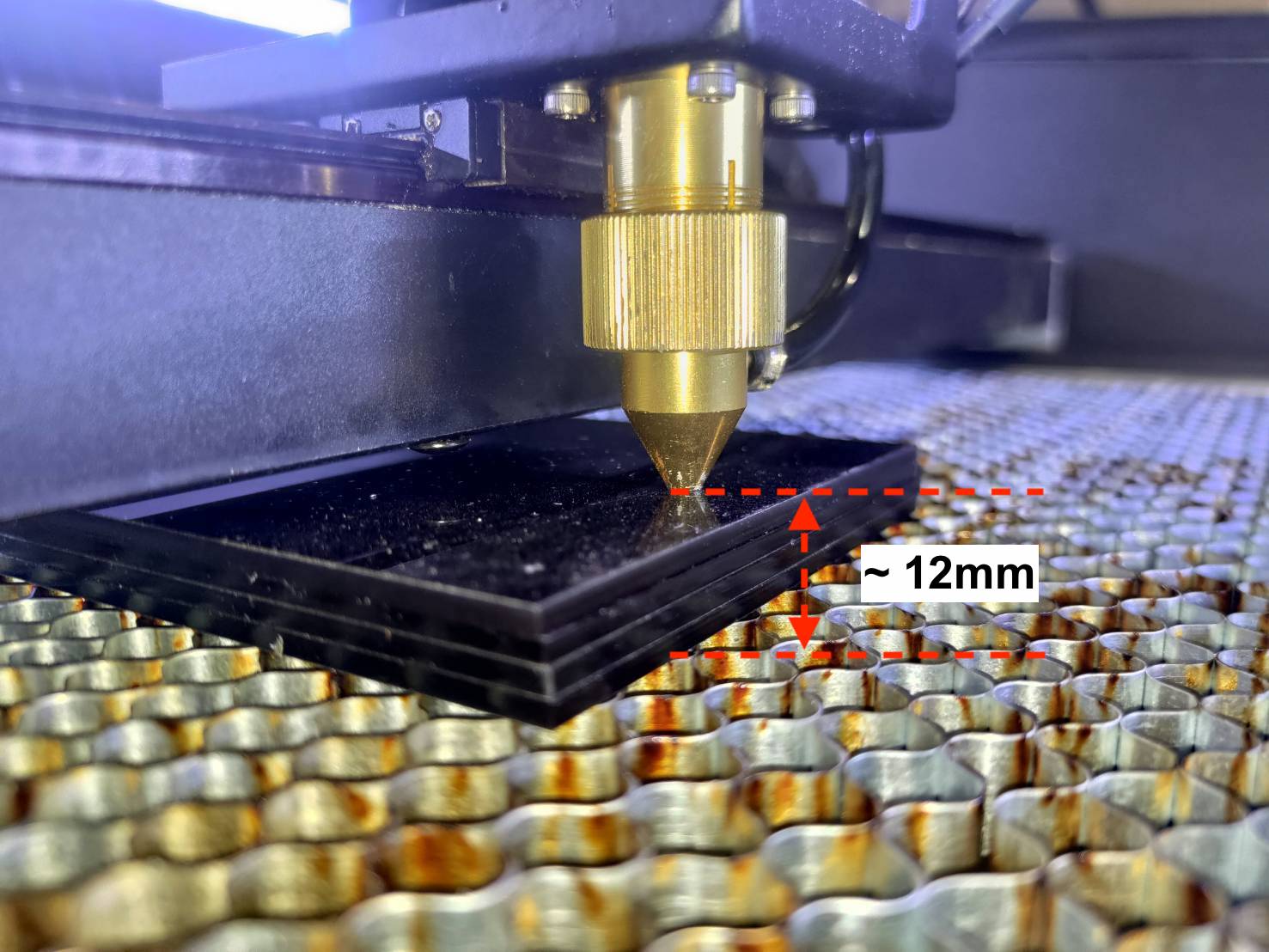

  Esempio - Acrilico da 3mm x 4 pezzi:


(2) Con l'add-on di messa a fuoco automatica

Modalità sonda-

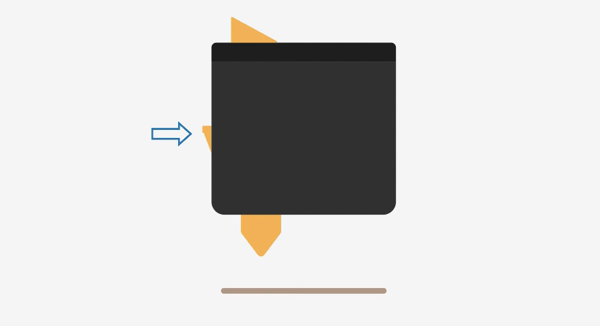

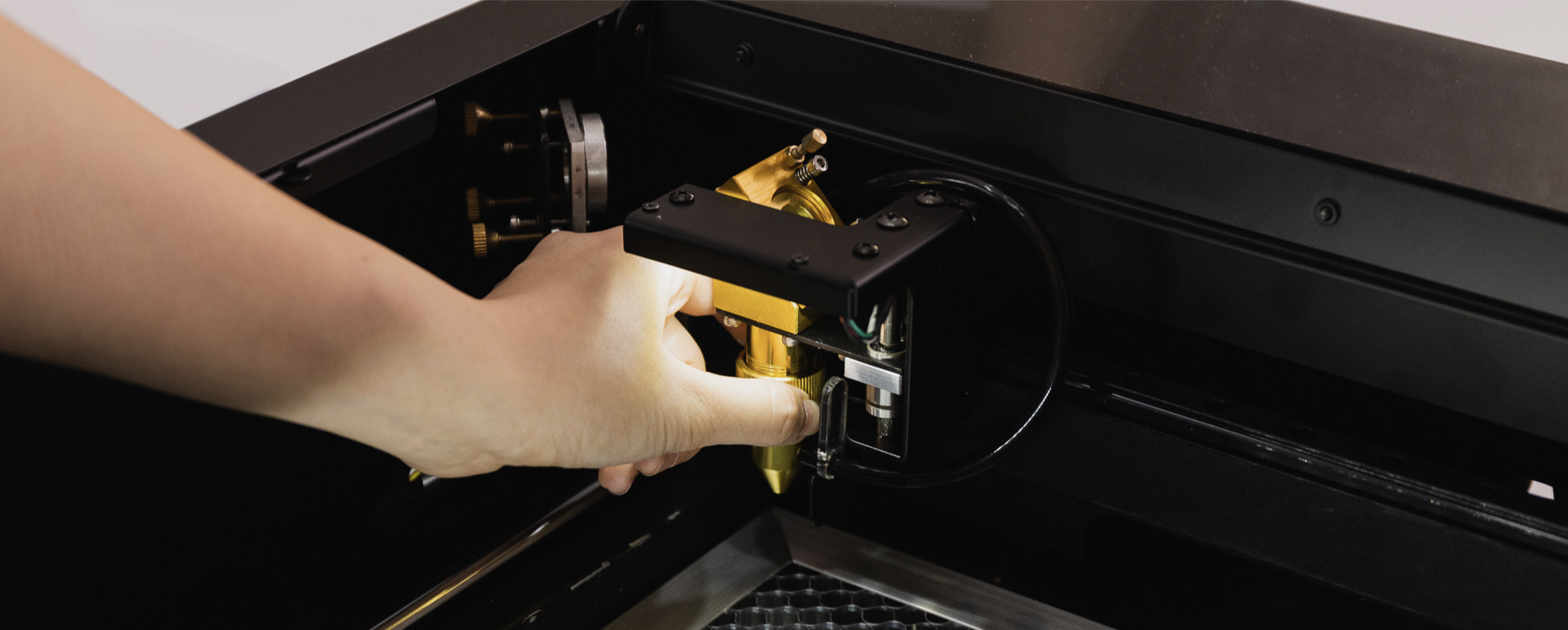

Tocca due volte il pulsante sul lato del modulo mentre è dritto sopra il materiale desiderato. Questo consente alla sonda dell'add-on di rilevare automaticamente l'altezza del materiale. Quindi, tenendo premuto a lungo il pulsante sul lato, la testa del laser può tornare alla sua origine.

Modalità software-

1. Abilitazione della messa a fuoco automatica

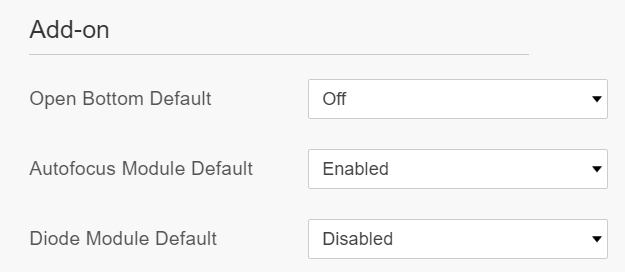

Per controllare l'add-on di messa a fuoco automatica in Beam Studio e per cambiare le altezze in vari livelli, vai su "Preferenze" (Mac: Menu > Beam Studio > Preferenze; Windows: Menu > File > Preferenze) e abilita messa a fuoco automatica nella sezione Add-on .

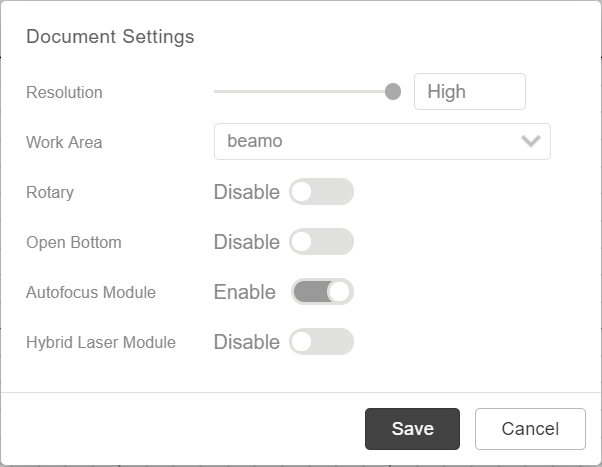

Le impostazioni per file possono essere impostate in: Menu > Modifica > Impostazioni documento.

2. Impostazione dell'altezza del livello

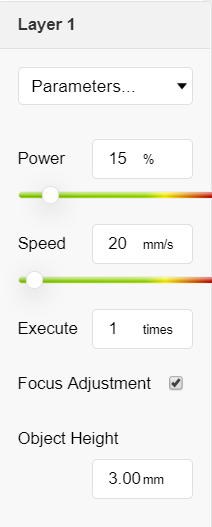

Dopo aver abilitato l'add-on, una nuova casella di controllo "Regolazione messa a fuoco" può essere trovata nel pannello dei parametri del livello.
Nei livelli in cui "Regolazione messa a fuoco" è selezionata, apparirà l'opzione "Altezza oggetto".
Regola i valori in "Altezza oggetto" per controllare l'altezza della testa del laser durante il taglio in questo particolare livello.
Se l'opzione "Regolazione messa a fuoco" non è selezionata, il modulo continuerà a utilizzare la stessa altezza dell'inizio del lavoro o del livello precedente.

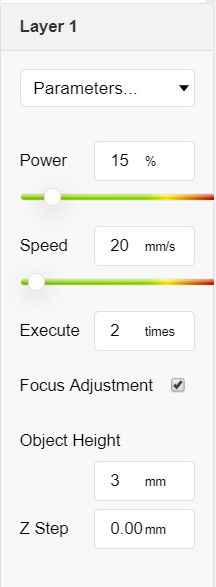

3. Passo Z

Quando si tagliano materiali spessi, potrebbe essere necessario eseguire più passate. Ad esempio, nei livelli con "Regolazione messa a fuoco" abilitata, quando "Esegui" è maggiore di 1, apparirà un'opzione controllabile, "Passo Z". Questo valore controlla di quanto la testa laser si abbassa dopo i comandi tra i livelli, che sono diretti al taglio di oggetti più spessi.
