5-10 Nessuna Emissione del Raggio Laser

Descrizione

La ragione per cui un laser non riesce a emettere può essere complessa. Potrebbe essere causato da un tubo laser deteriorato, da un alimentatore laser rotto (Laser PSU) o da un guasto del sistema...ecc.

Si prega di seguire i passaggi seguenti per risolvere il problema.

Possibili cause

Strumenti

Passo 1

Si prega di controllare il video qui sotto e determinare se il sintomo è simile a quello della vostra macchina.
(Se non c'è emissione laser quando la Beambox è in funzione e produce un forte rumore di scoppio,
indica che il tubo è rotto.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 2

Assicurarsi che le impostazioni di potenza e velocità siano corrette nel software.

Determinare il risultato e la prossima azione da intraprendere:

Passo 2.1

Raddoppiare le impostazioni di potenza, avviare l'attività e verificare se il laser emette.
(Ad esempio, se la potenza è originariamente del 15%, aumentarla al 30% e avviare l'attività.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 3

Spegnere la macchina.
Aprire il coperchio posteriore e posizionare un nuovo nastro biadesivo sul primo specchio.
Se la macchina ha due magneti sul coperchio posteriore, il coperchio deve essere rimesso a posto.
Dopo aver posizionato il nastro, andare al Passo 3.1.

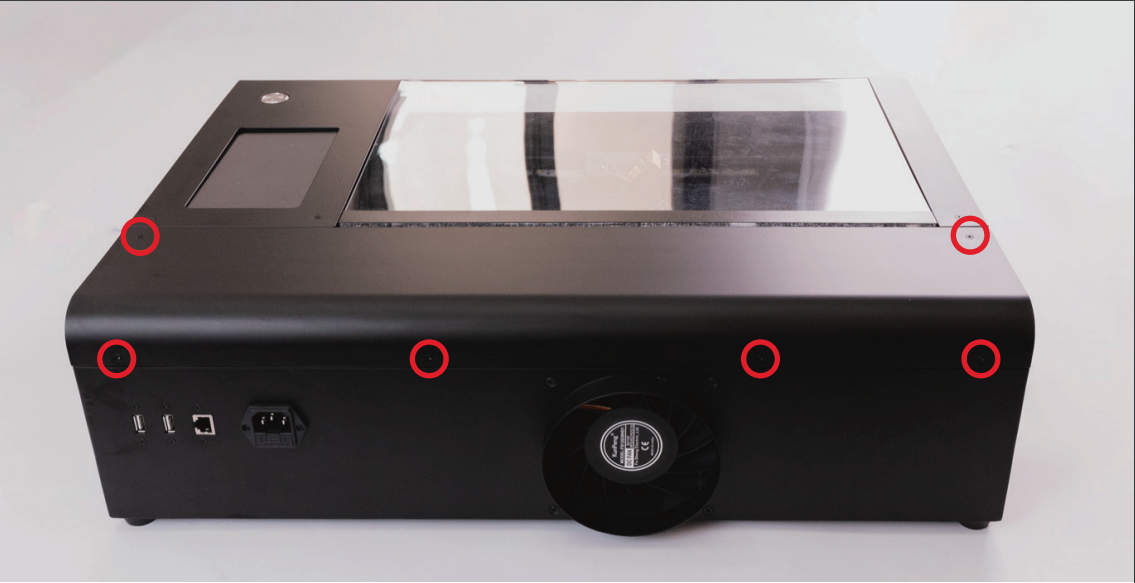

• Utilizzare un cacciavite T8 per svitare le viti sul retro della macchina, dopodiché è possibile rimuovere il coperchio posteriore.

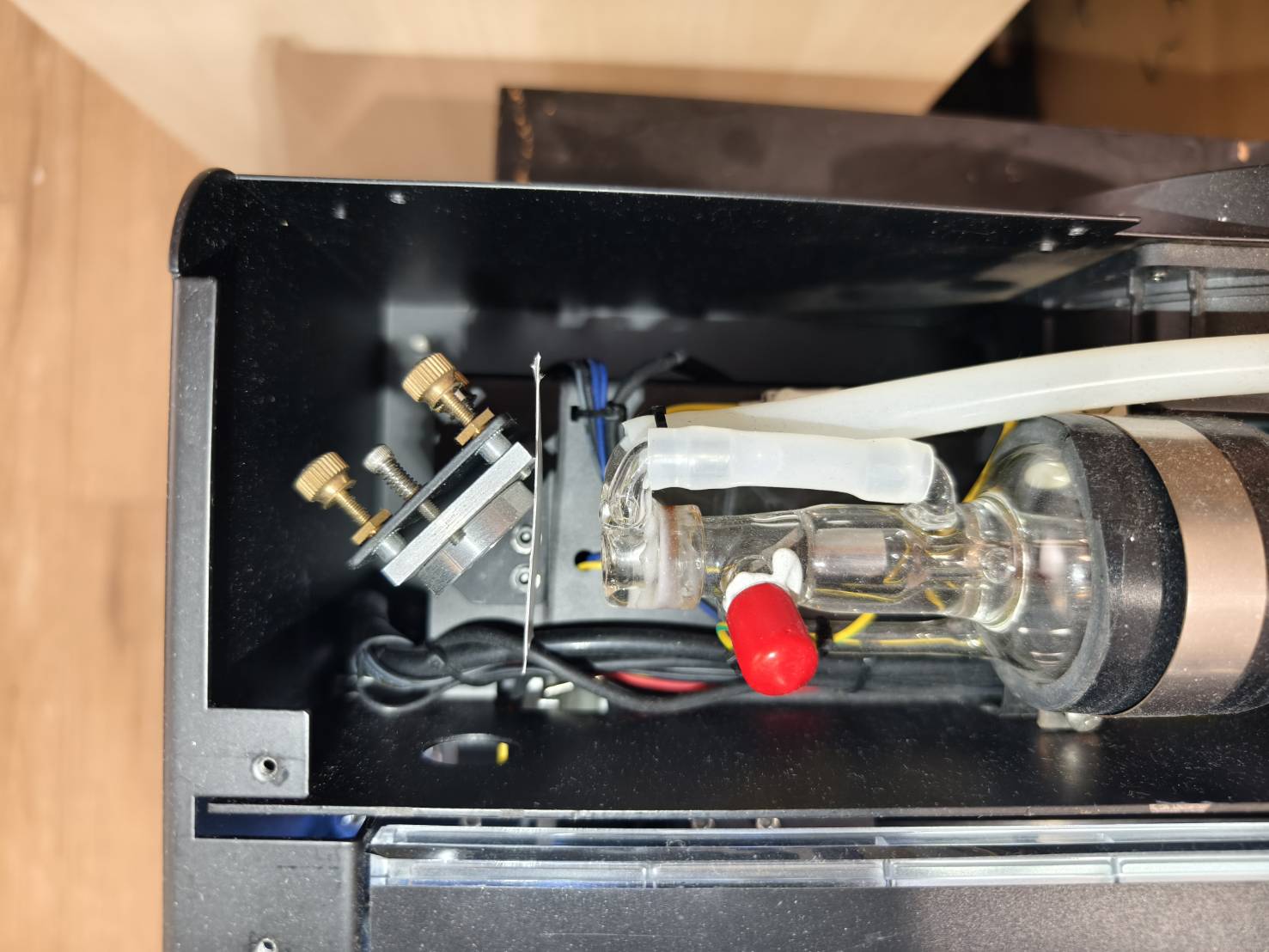

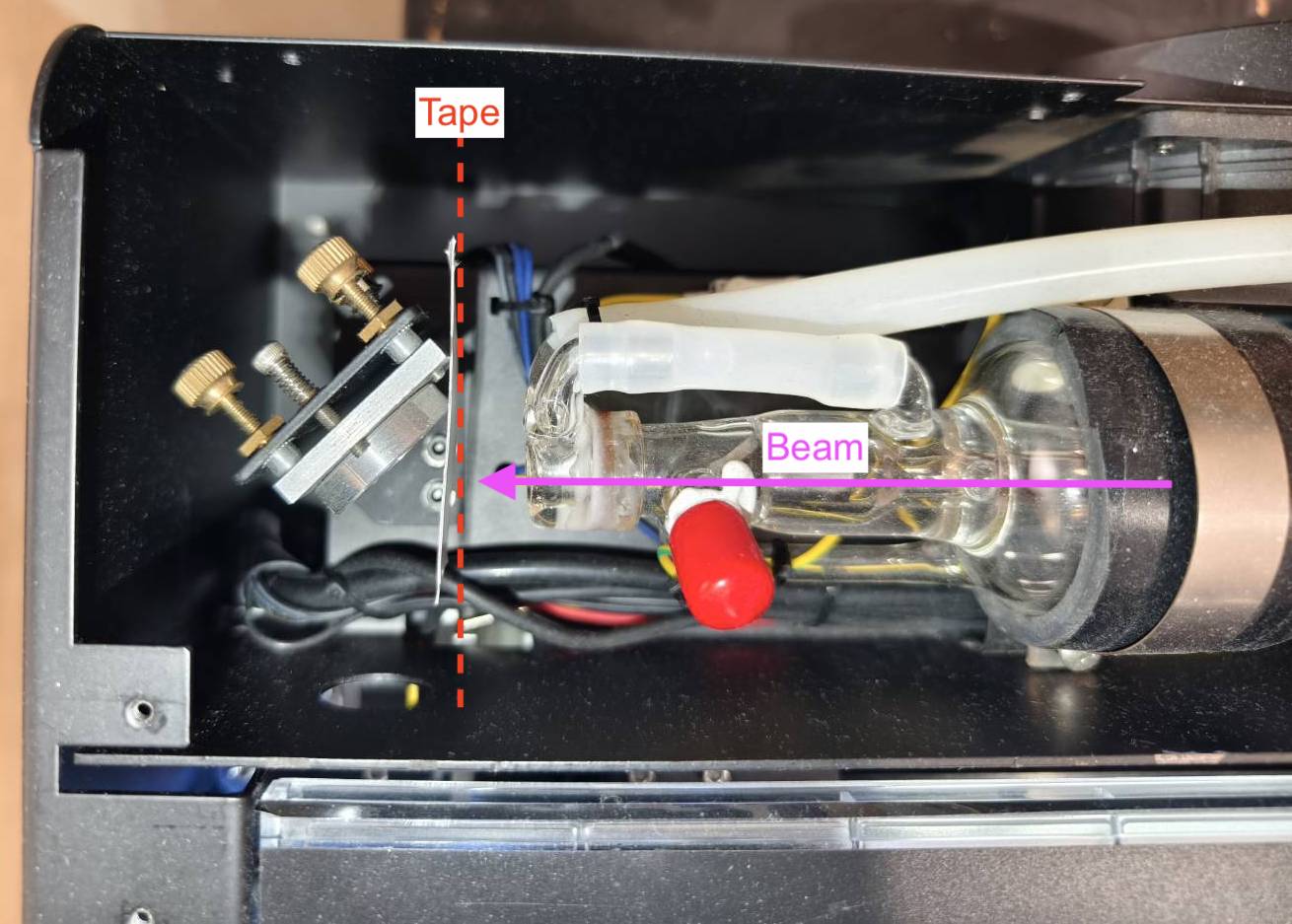

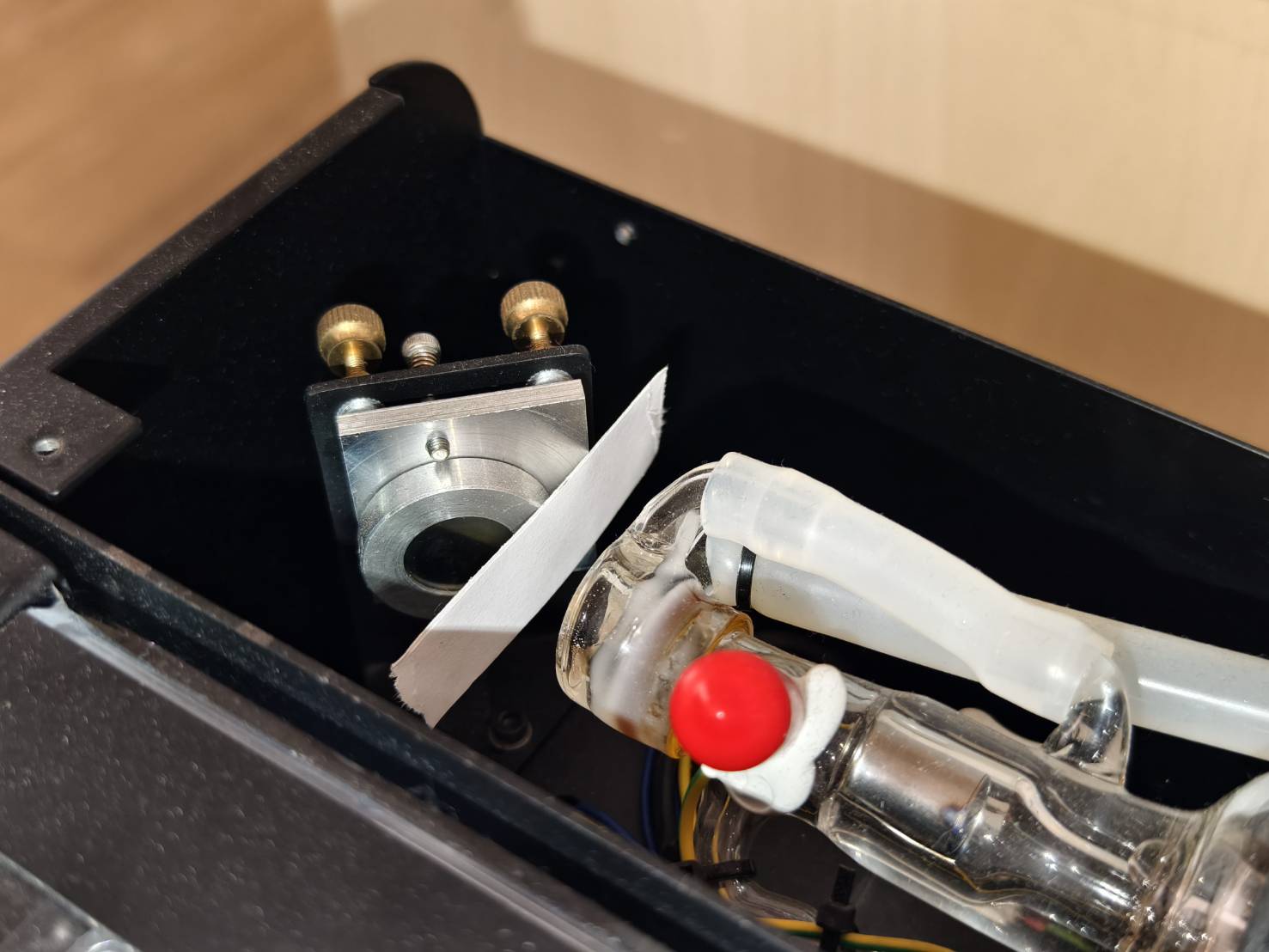

• Posizionare il nastro sullo specchio in modo che formi un angolo di 90 gradi rispetto al raggio.

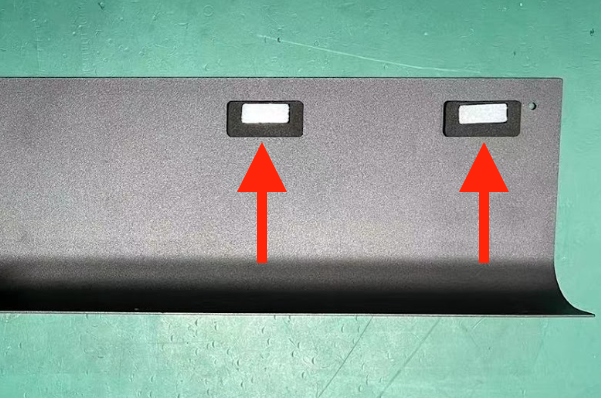

• Se la macchina ha due magneti sul coperchio posteriore, dopo aver posizionato il nastro, il coperchio posteriore deve essere rimesso al suo posto affinché la macchina rilevi la porta chiusa, in modo che gli impulsi possano essere effettuati.
  (Non è necessario avvitare, purché l'icona di chiusura della porta possa essere chiusa.)

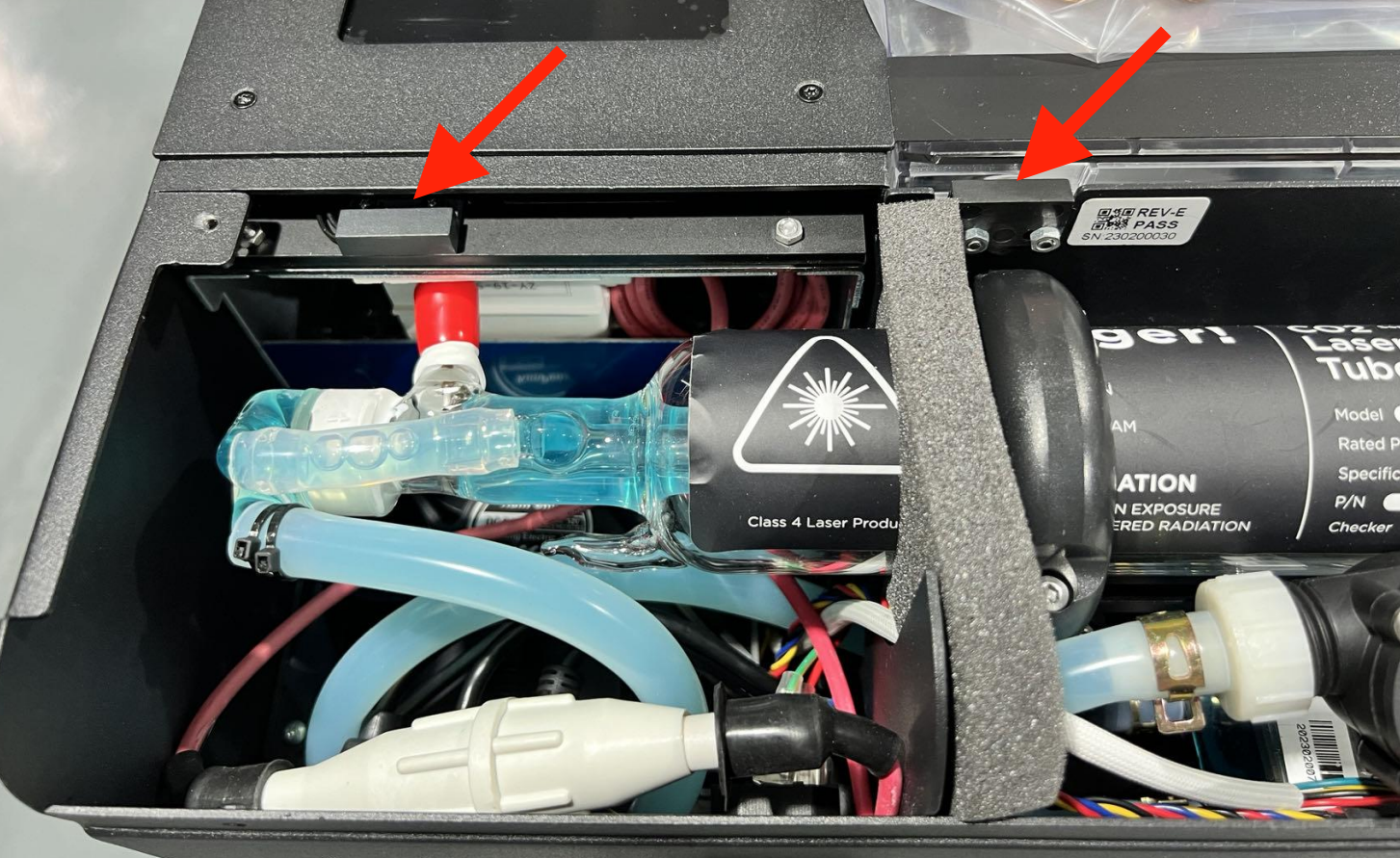

• È anche possibile posizionare due magneti sui sensori indicati di seguito per chiudere la porta.





Passo 3.1

Effettuare 5 impulsi e verificare se il nastro presenta un segno di bruciatura.
(Si prega di fare riferimento agli esempi per determinare il risultato del nastro.)

A. Accendere la macchina.
B. Chiudere il coperchio.
C. Entrare in modalità Manutenzione e attendere fino al completamento del processo di homing.

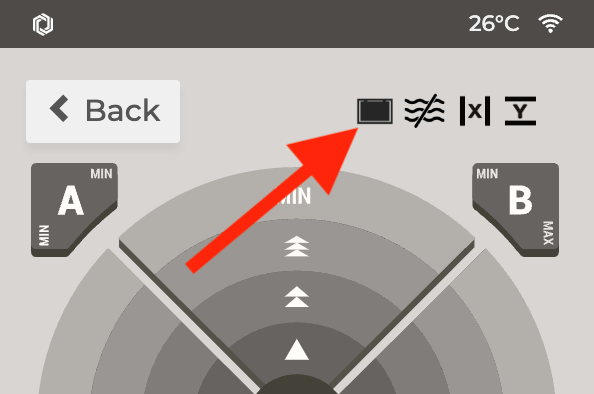

     (Assicurarsi che l'icona della porta sia chiusa, altrimenti non sarà possibile effettuare un impulso.)
D. Trovare il pulsante Impulso.
E. Una pressione = un impulso, due pressioni = due impulsi e così via.
F. Controllare il nastro
⚠︎ Si prega di effettuare sempre gli impulsi quando il coperchio della porta è chiuso.

Esempi di risultati del nastro

Buon esempio - Rotondo e forte	Cattivo esempio - Debole, cavo o non rotondo

Determinare il risultato e la prossima azione da intraprendere:

Passo 4

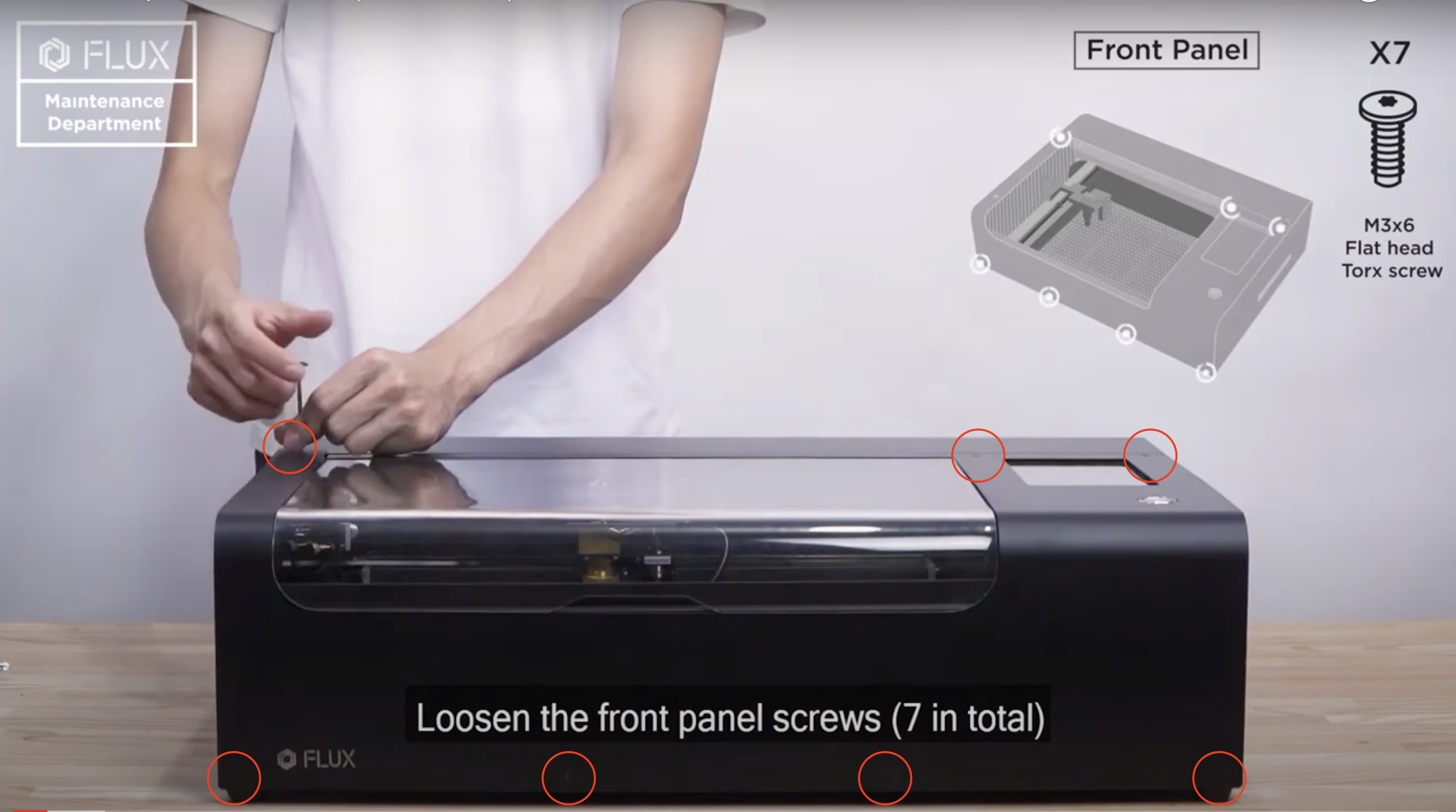

• Rimuovere il coperchio anteriore svitando queste viti T8.

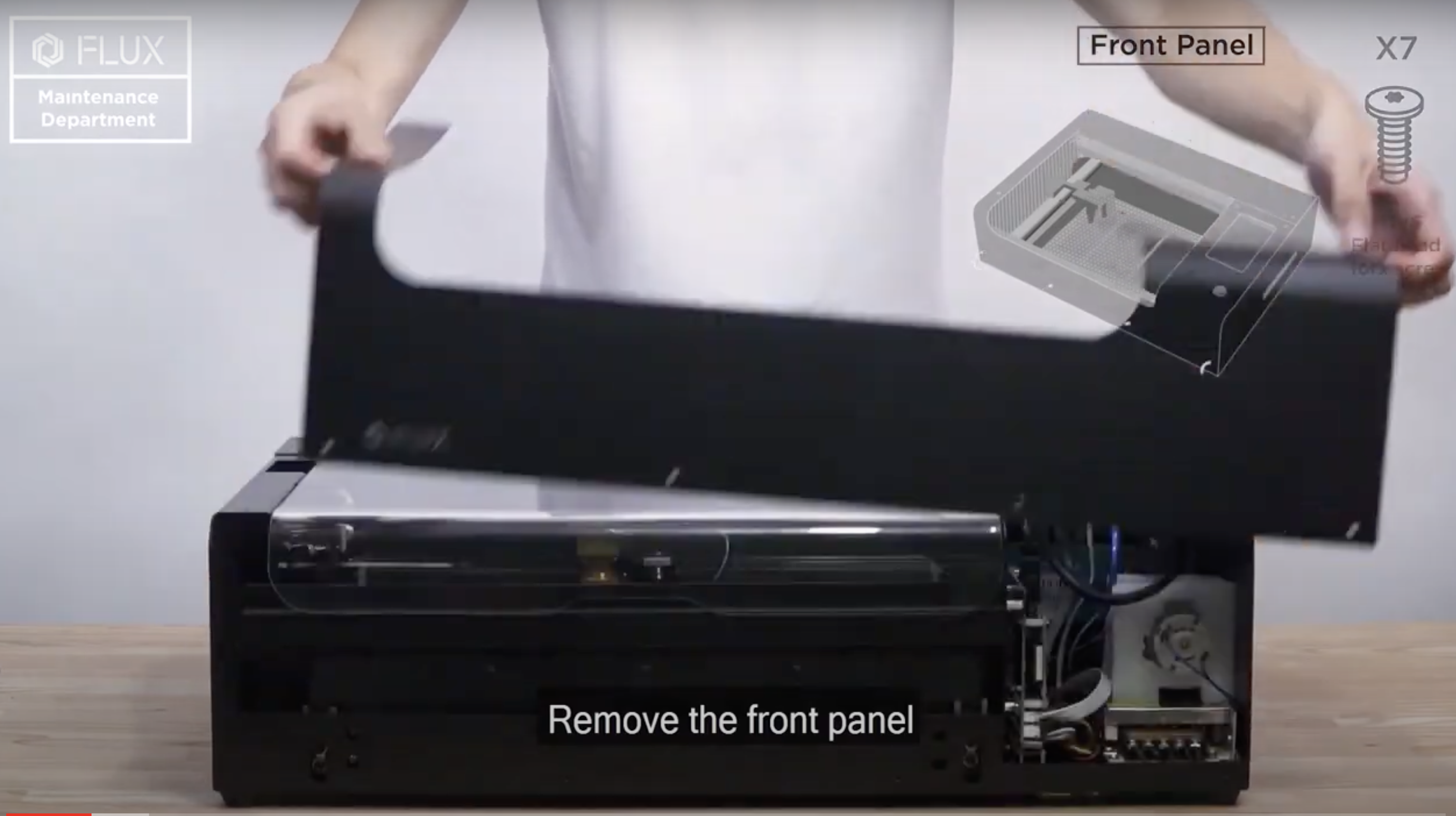

  (Puoi fare riferimento al video che mostra la rimozione del coperchio anteriore.)

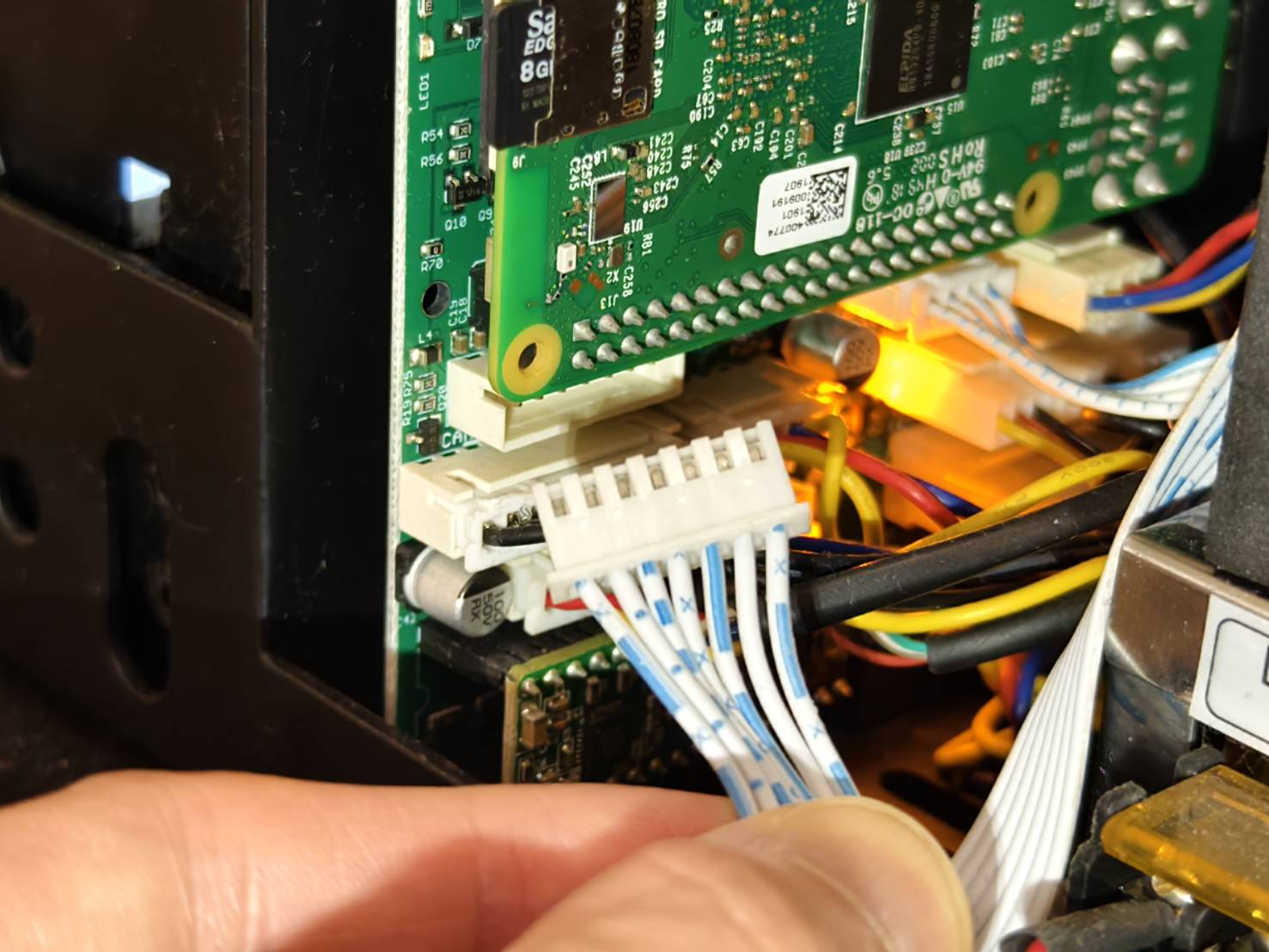

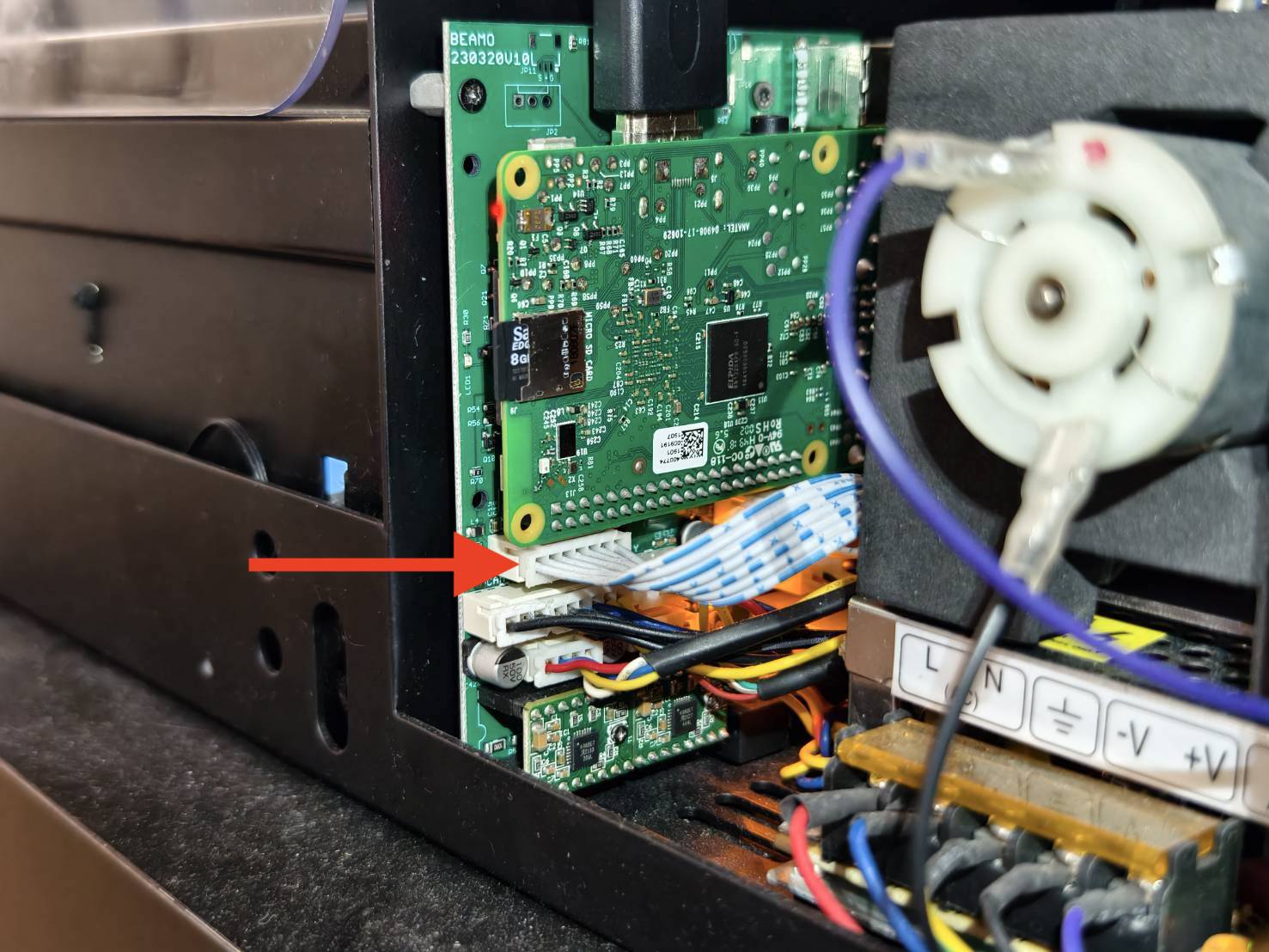

• Scollegare il cavo di controllo del laser sulla scheda madre.




• Dopo aver scollegato il cavo, vai al Passo 4.1.

Passo 4.1

Indossare guanti di gomma prima della prossima azione.

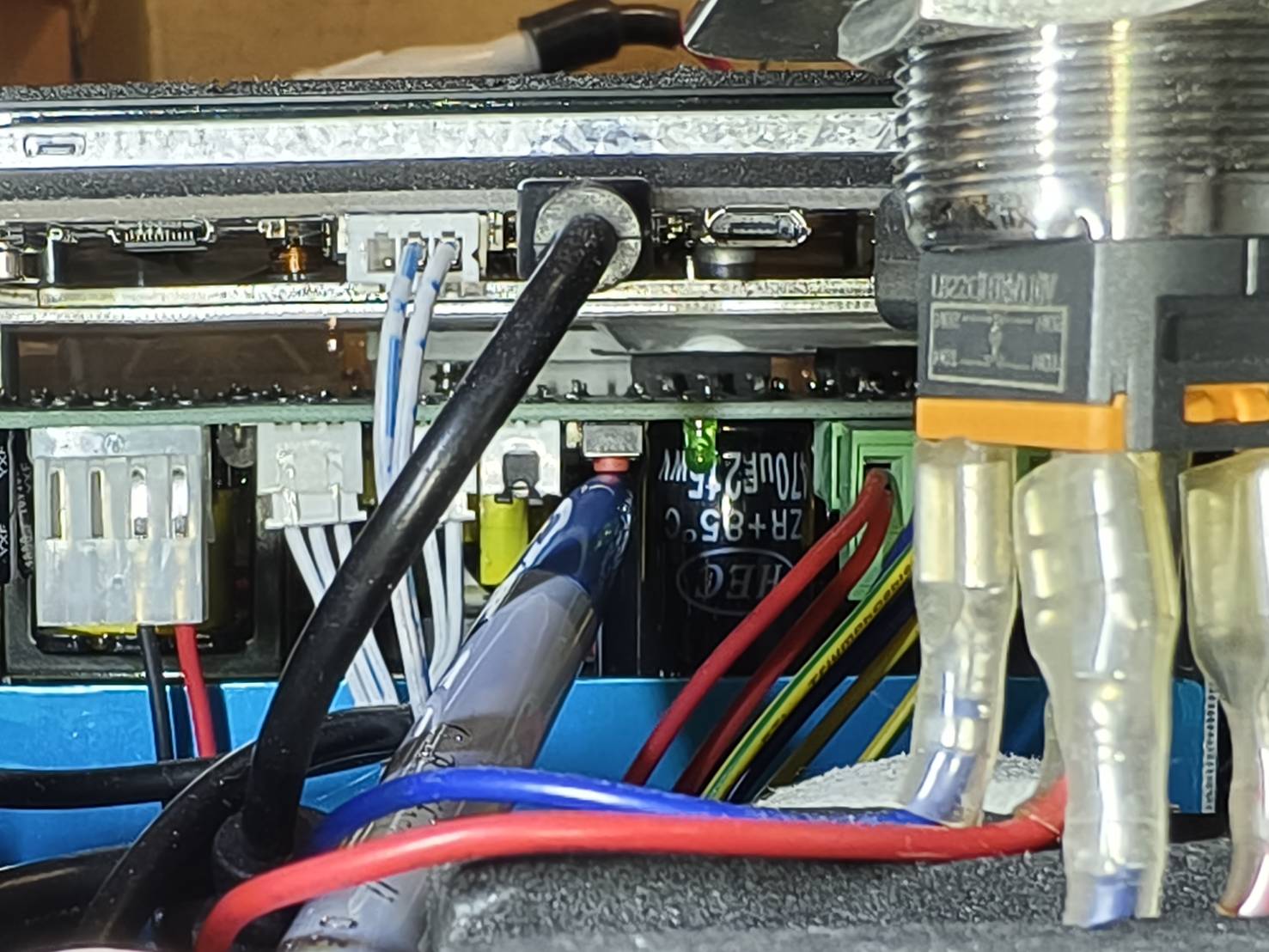

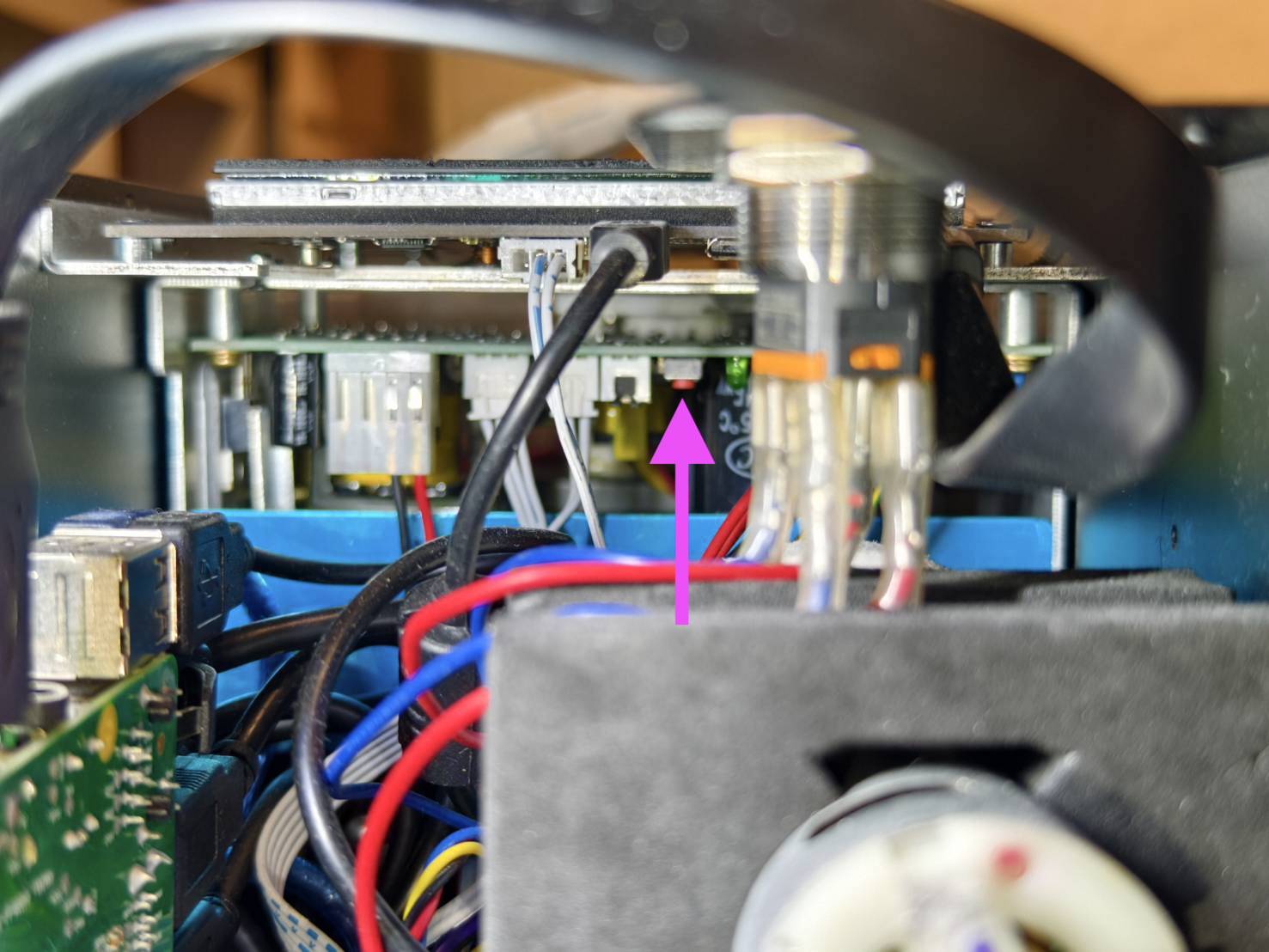

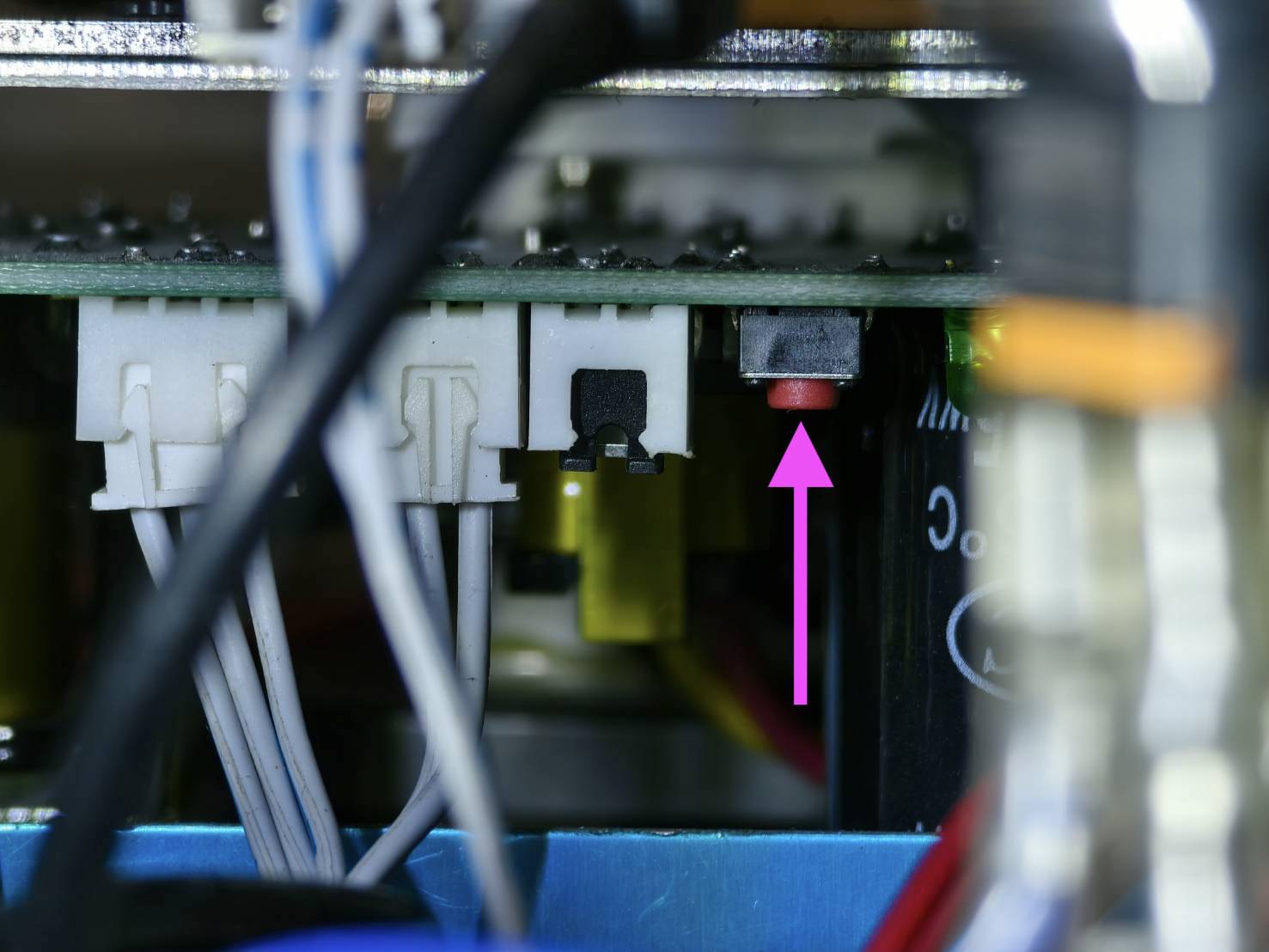

Accendere la macchina. Premere il pulsante di forza del laser due volte o tenerlo premuto per 1-2 secondi con una penna o una matita e verificare l'uscita del laser sul nastro.
(Si prega di fare riferimento agli esempi per determinare il risultato del nastro.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 4.2

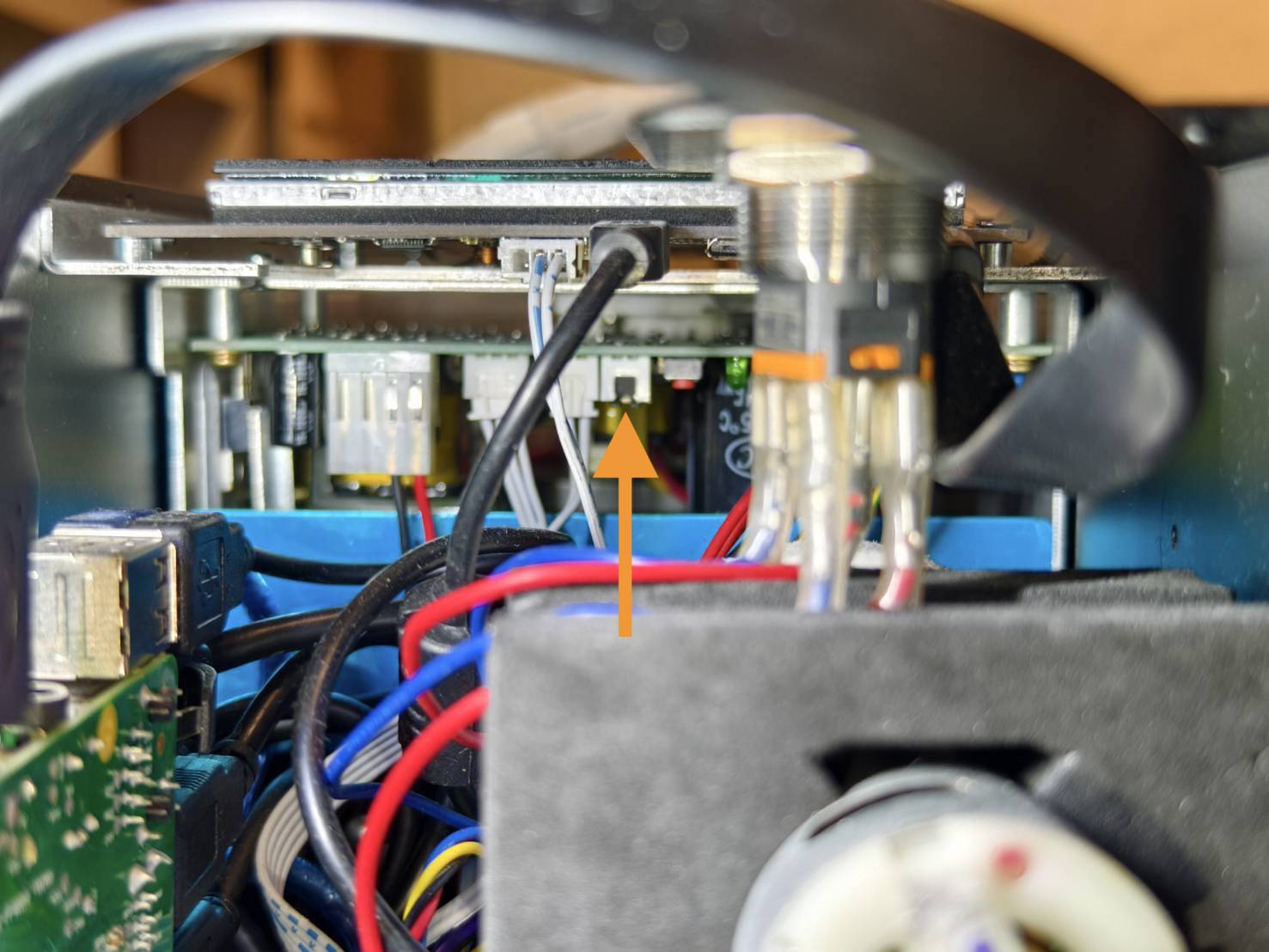

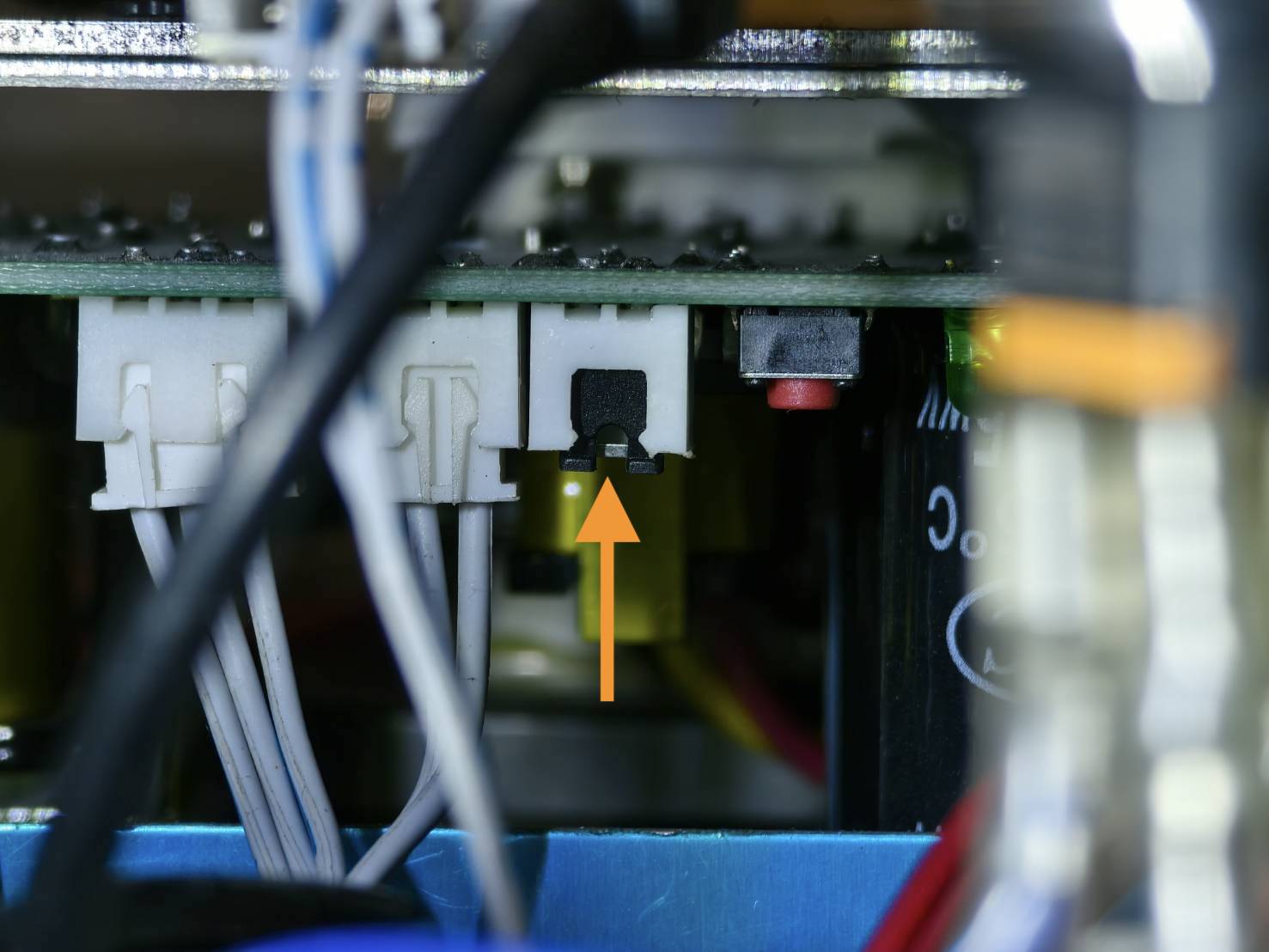

Spegnere la macchina e verificare se il piccolo jumper nero è inserito correttamente.

Determinare il risultato e la prossima azione da intraprendere:

Passo 5

• Reinserire il cavo di controllo del laser.


• Accendere la macchina e ripristinare le impostazioni di fabbrica.
  Fare riferimento all'articolo, 5-4-11 Reset to Factory.


• Dopo il ripristino, andare a Passo 5.1.

Passo 5.1

Utilizzare un nuovo nastro a 2 strati e effettuare 5 impulsi per verificare se il nastro presenta un segno di bruciatura.
(Si prega di fare riferimento agli esempi per determinare il risultato del nastro.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 6

• Utilizzare un nuovo nastro a 2 strati e posizionarlo sul primo specchio.


• Aumentare la potenza a x1.5 e effettuare 5 impulsi verificare se il segno di bruciatura diventa più intenso.
  (Si prega di fare riferimento agli esempi per determinare il risultato del nastro.)


Determinare il risultato e la prossima azione da intraprendere:

Contattare l'Assistenza Clienti

Seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contattare il Servizio Clienti]

*Le informazioni raccolte, come foto o video che mostrano il problema della macchina in questo articolo, dovranno essere condivise con il rivenditore o l'Assistenza FLUX.
