Elementi di preparazione

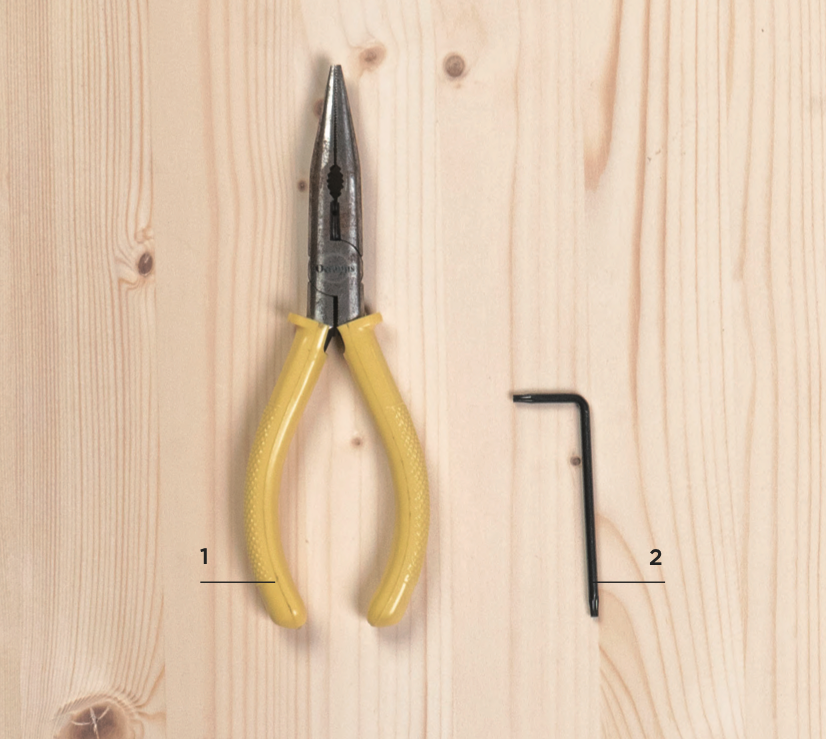

Auto-preparazione:
1 | Pinze a becco lungo
Incluso nella scatola degli accessori:
2 | Cacciavite Torx
Elementi di test:

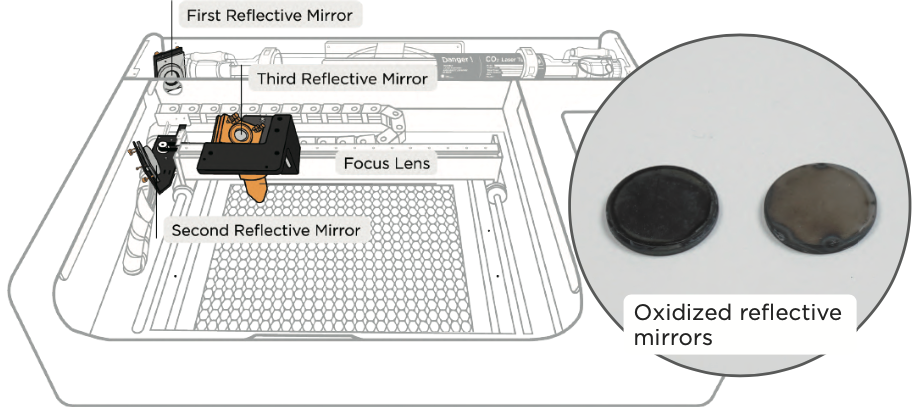

1. Verificare se gli specchi e le lenti sono ossidati o rotti:
Se ci sono macchie nere, macchie bianche, ecc. sulla superficie del primo e del secondo specchio riflettente, o se ci sono graffi seri e le macchie non possono essere rimosse da【Manutenzione】Pulizia di specchi e lenti, o se la lente di messa a fuoco è deformata o rotta a causa di forze esterne, gli specchi e le lenti devono essere sostituiti.
Passaggi di sostituzione:
Primo specchio riflettente:
a. Aprire il coperchio posteriore: Utilizzare un cacciavite Torx per rimuovere le 6 viti sul coperchio posteriore e quindi rimuovere il coperchio posteriore.【Manutenzione】Allineamento del percorso ottico >

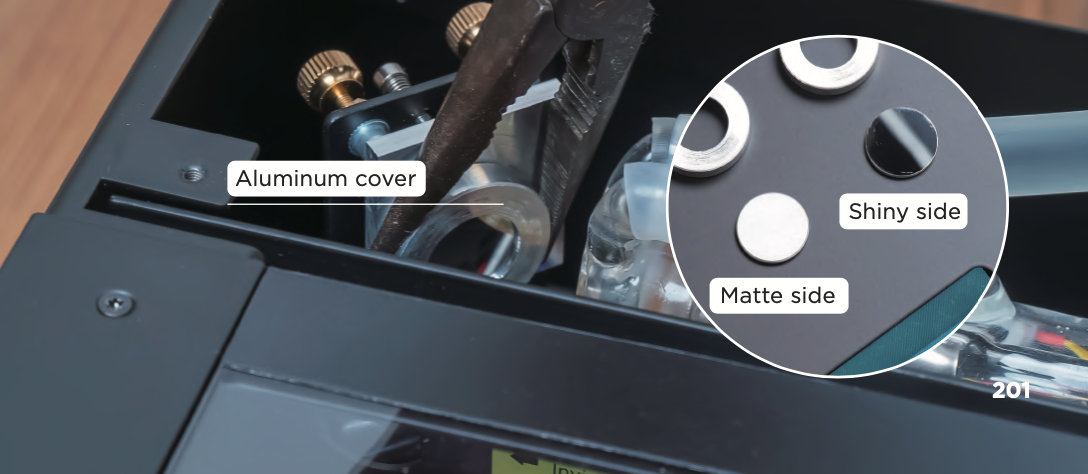

b. Allentare il coperchio in alluminio: Allentare il coperchio in alluminio che fissa lo specchio (rivolgere lo specchio e ruotare in senso antiorario), se non può essere ruotato, utilizzare pinze a becco lungo per stringere il telaio in alluminio e ruotare di nuovo >
c. Sostituire lo specchio: Estrarre il vecchio specchio > Posizionare il nuovo specchio con il lato opaco rivolto verso il supporto dello specchio (il raggio laser colpirà il lato lucido) >
d. Stringere il coperchio in alluminio: Stringere nuovamente il coperchio in alluminio sul supporto dello specchio.
Secondo specchio riflettente: Dopo aver aperto il coperchio della porta, seguire i passaggi b~d del primo specchio riflettente (la posizione del secondo specchio riflettente è indicata nell'immagine in).
Terzo specchio riflettente:

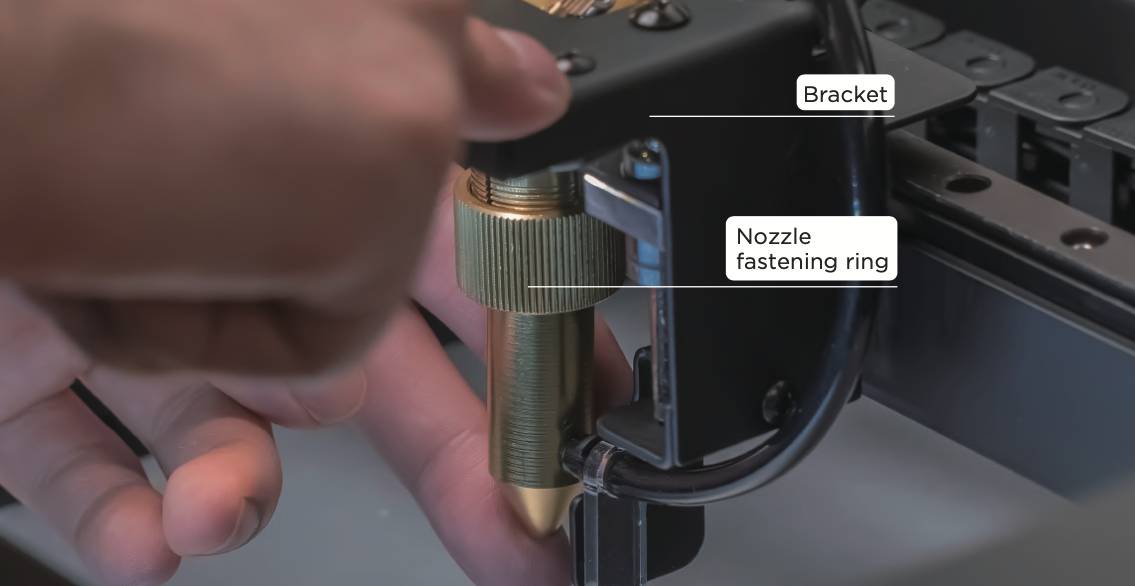

a. Spostare la staffa verso il basso:
Come mostrato nell'immagine sopra, svitare l'anello di fissaggio dell'ugello > Spingere la staffa verso il basso fino alla fine in modo che i passaggi successivi siano più facili da eseguire >

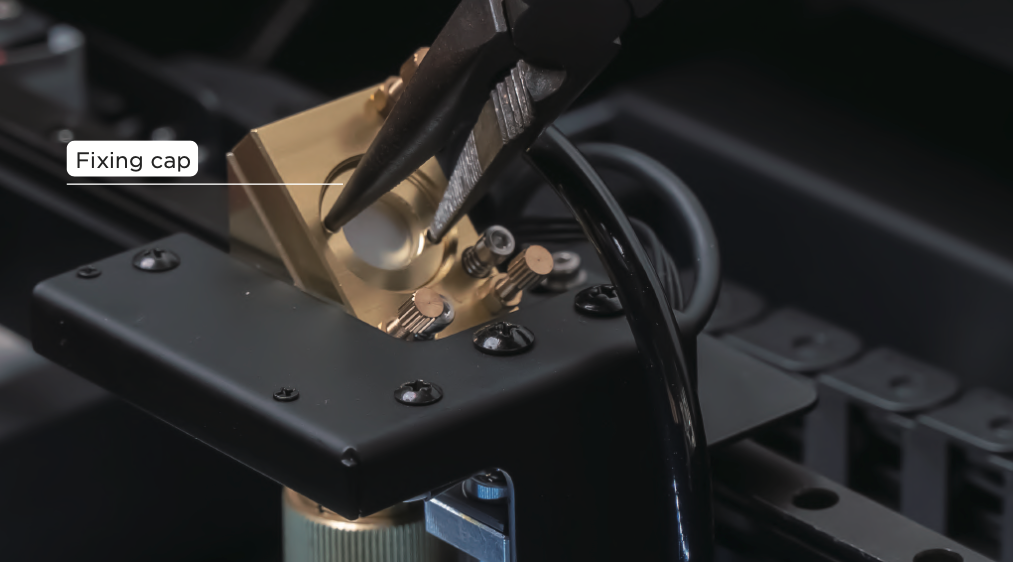

b. Allentare il tappo di fissaggio:
Utilizzare le pinze a becchi lunghi per tenere i due punti rotondi del tappo di fissaggio dello specchio e svitare il tappo di fissaggio in senso antiorario >
c. Sostituire lo specchio:
Estrarre il vecchio specchio, è possibile estrarre lo specchio dall'area di ingresso del laser > Posizionare il nuovo specchio con il lato lucido rivolto verso il supporto dello specchio >
d. Serrare il tappo di fissaggio:
Utilizzare le pinze a becchi lunghi per tenere i due punti rotondi del tappo di fissaggio dello specchio e serrare il tappo di fissaggio in senso orario.
Lente di messa a fuoco:

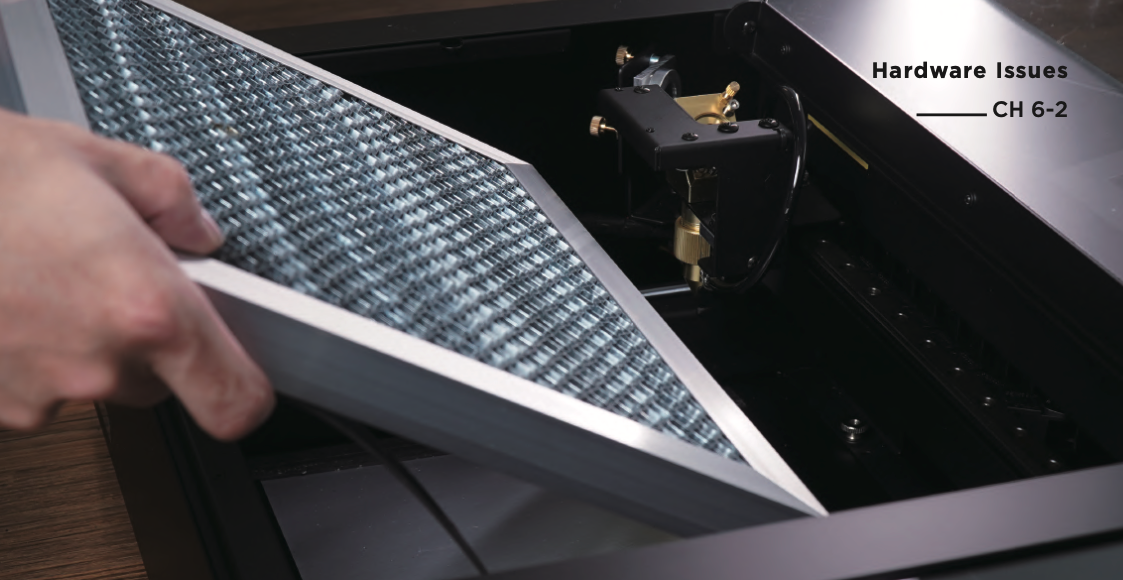

a. Rimuovere il piano a nido d'ape【Manutenzione】Pulizia del piano a nido d'ape, passaggio 1.

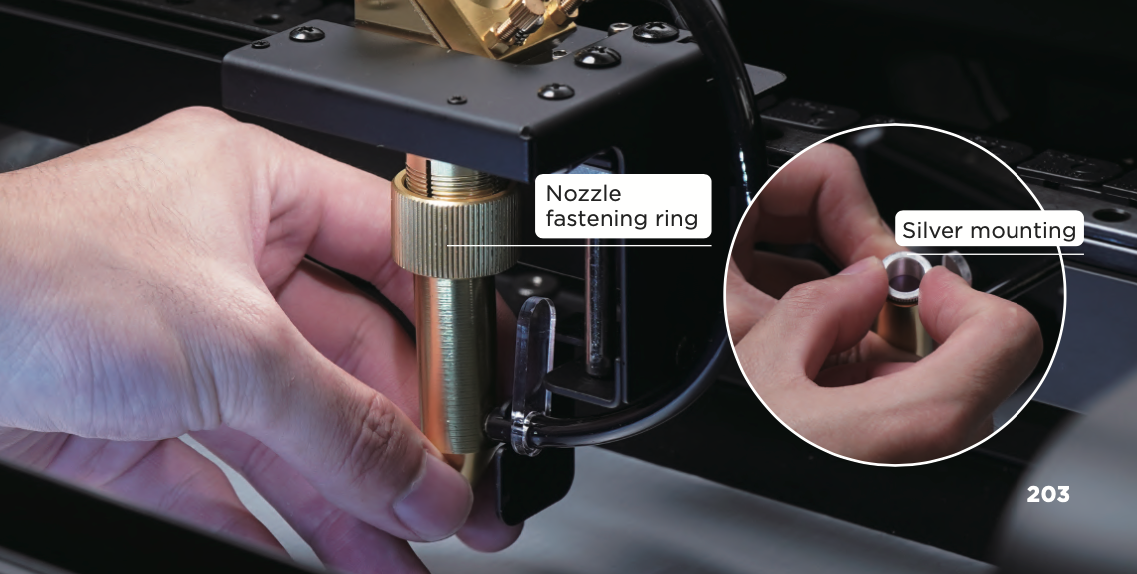

b. Allentare il tappo di fissaggio: Svitare l'anello di fissaggio dell'ugello > Rimuovere la testa laser > Ruotare il tappo di montaggio argentato in senso antiorario dalla testa laser, se non è possibile svitarlo, utilizzare le pinze a becchi lunghi per assistere >

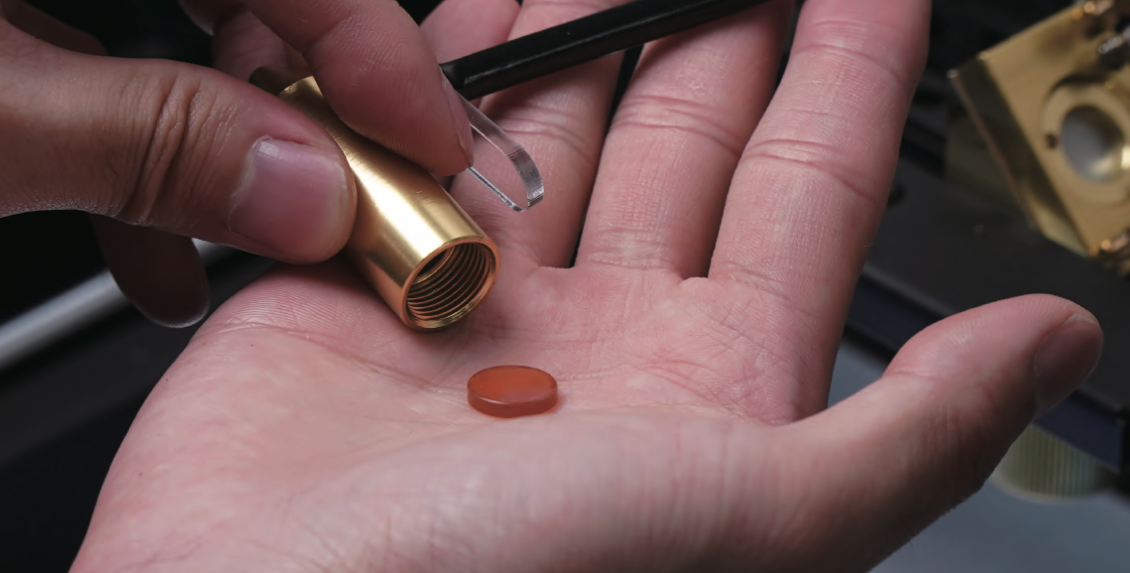

c. Sostituire la lente:

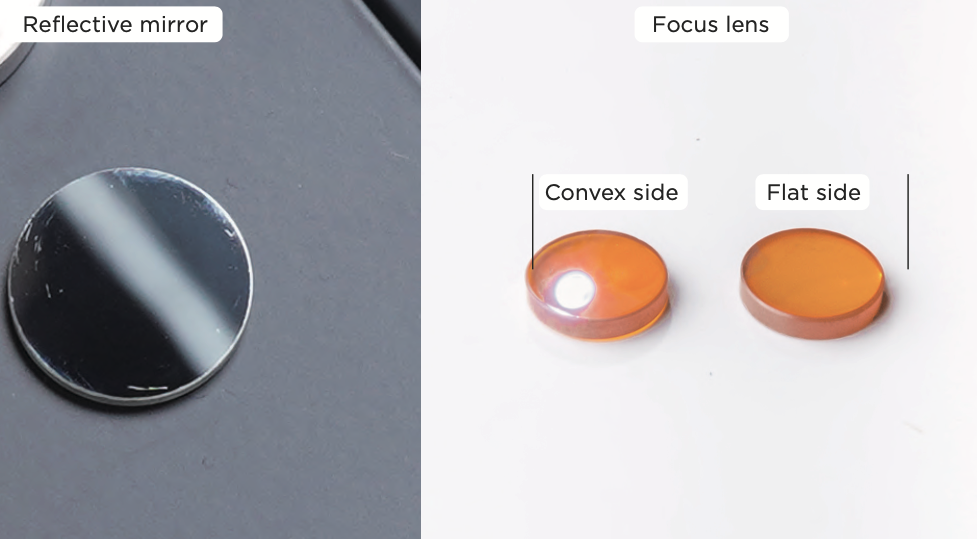

Rimuovere la vecchia lente > Inserire la nuova lente nella testa laser con il lato piatto rivolto verso il basso (tenere il bordo della lente e guardare attraverso la lente, è possibile vedere se stessi sul lato convesso, ma non è possibile vedersi sul lato piatto) >
d. Serrare il tappo di fissaggio:
Serrare il tappo di montaggio argentato in senso orario > Reinserire la testa laser nella presa della testa laser > Serrare l'anello di fissaggio dell'ugello.
e. Rimettere il piano a nido d'ape 【Manutenzione】 Pulizia del piano a nido d'ape, passaggio 3.
Registri di risoluzione dei problemi:
1. Foto: Scattare foto di
a. 3 specchi riflettenti (se ossidati o rotti)
b. Lente di messa a fuoco (se ossidata o rotta)
