5-11 La sonda di messa a fuoco della messa a fuoco manuale è incrinata – FLUX Help Center

Elementi di preparazione

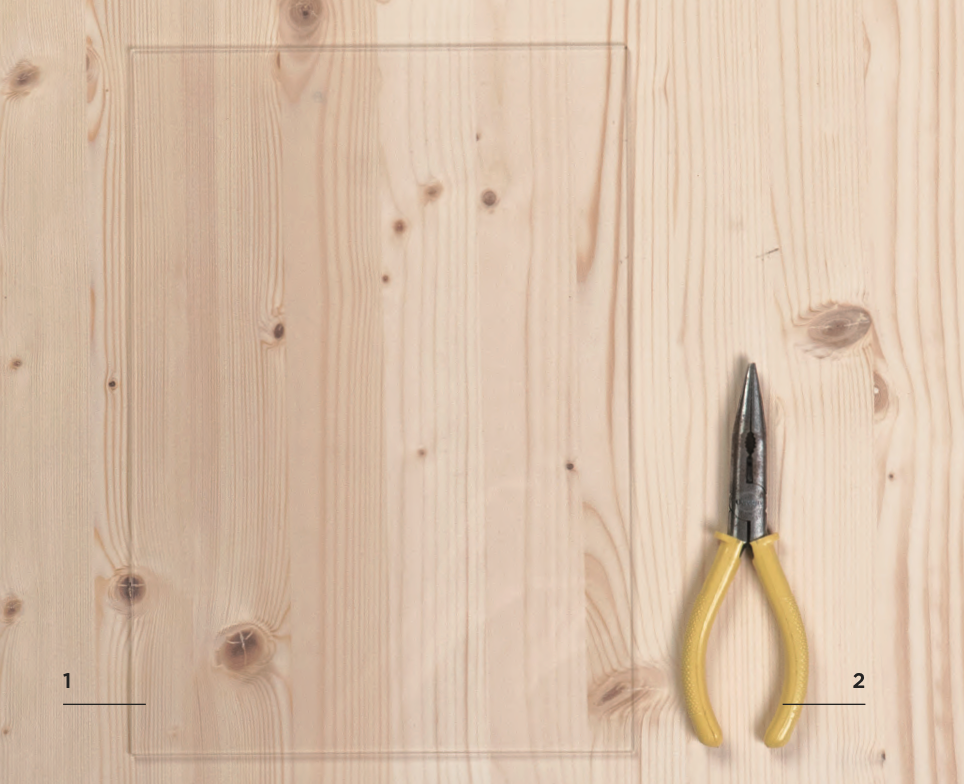

1 | Acrilico con spessore da 3mm a 5mm

2 | Pinze a becco

Centro di supporto:

3 | File di taglio della sonda di messa a fuoco (.dxf)



Passaggi operativi

1. Scaricare il file di taglio della sonda di messa a fuoco: Andare sul sito ufficiale > "Supporto" > "Centro di assistenza" e cercare il file di taglio della sonda di messa a fuoco > scaricare il file.

2. Tagliare la sonda di messa a fuoco: Inserire l'acrilico > Mettere a fuoco, in modo che la distanza dall'uscita del laser all'acrilico sia di 12mm (circa lo spessore di 6 monete da 10 NT$) > Importare il file della sonda di messa a fuoco in Beam Studio > Regolare i parametri di taglio > Inviare il lavoro.

3. Rimuovere il tubo dell'aria dalla testa laser:

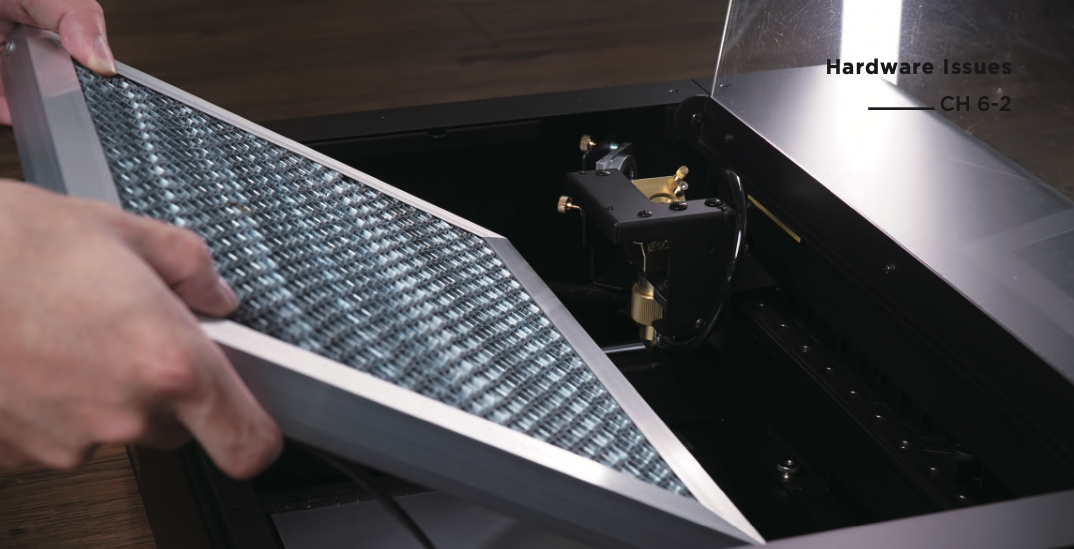

a. Estrarre il piano a nido d'ape come mostrato sopra. 【Manutenzione】 Pulizia del piano a nido d'ape, passaggio 1 >

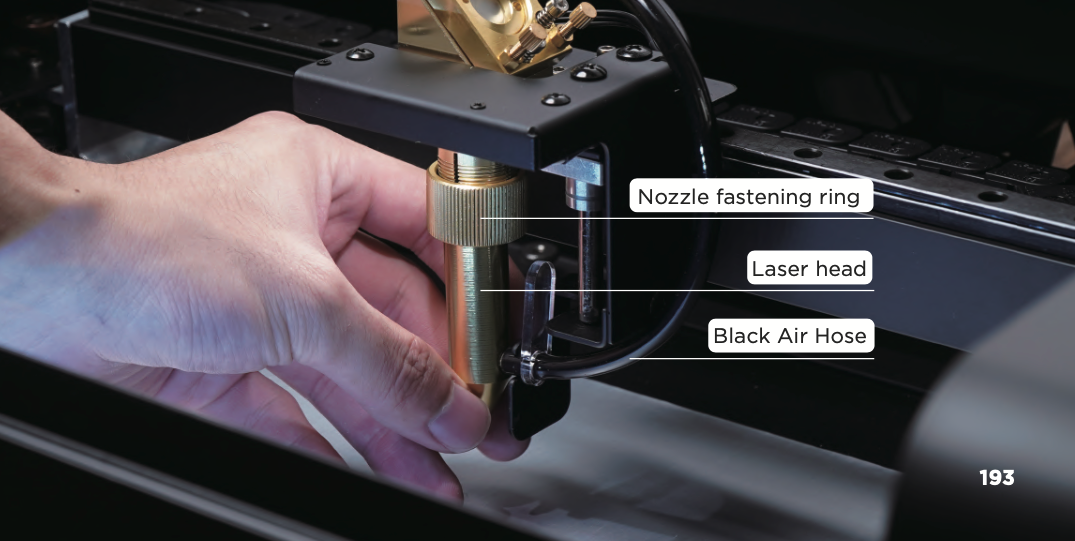

b. Svitare l'anello di fissaggio dell'ugello > Rimuovere la testa laser > Estrarre la testa laser e il tubo dell'aria nero in avanti e verso il basso.


c. Spostare la vecchia sonda di messa a fuoco indietro e lontano dalla testa laser.

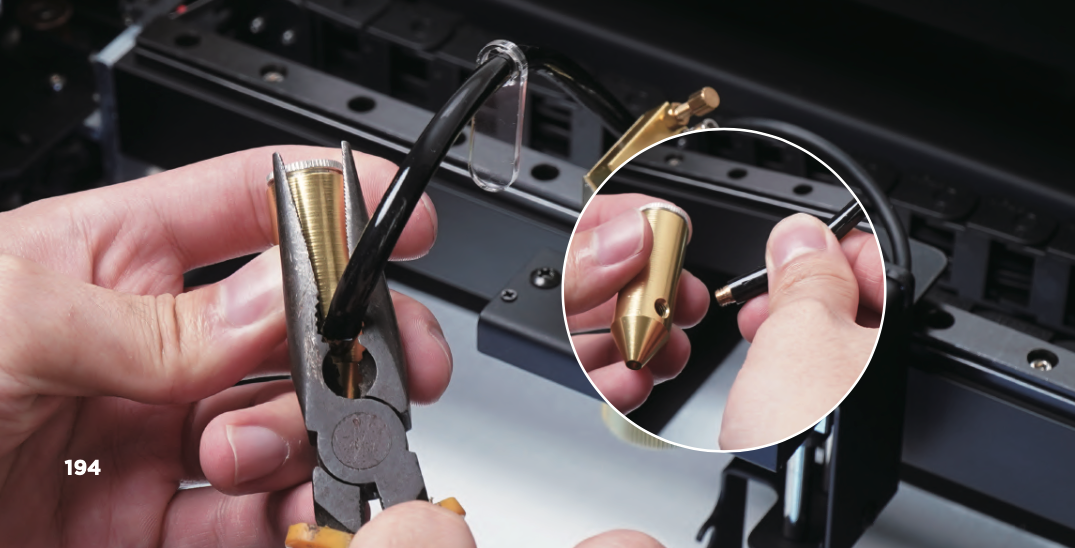

d. Tenere il tubo dell'aria nero all'estremità posteriore delle pinze con una dentatura a bassa densità e ruotare la testa laser in senso antiorario per rimuovere il tubo dell'aria.

Evitare la deformazione del tubo durante la rimozione con le pinze. ___2021-08-30___3.44.09.png

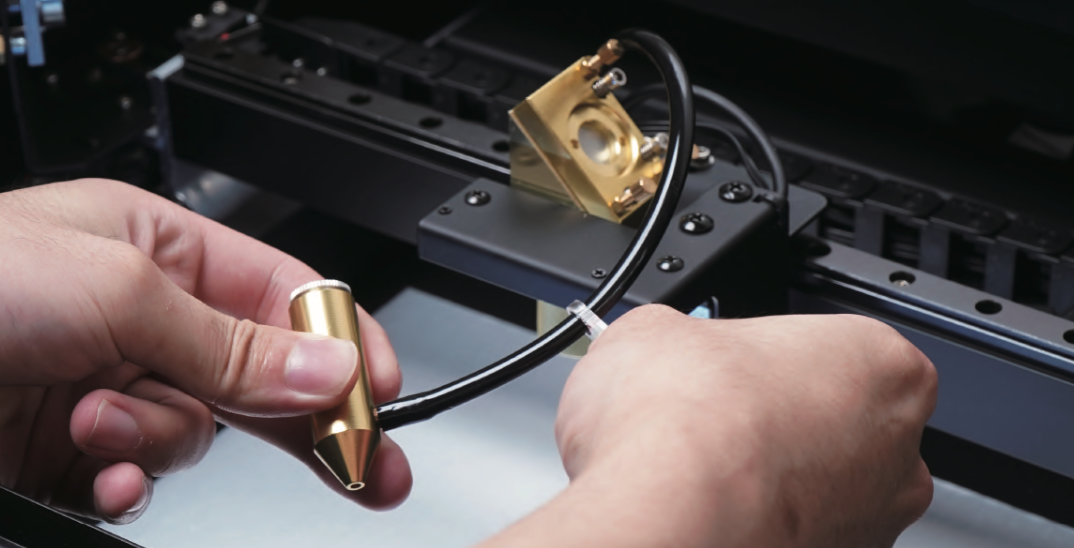

4. Sostituire la vecchia sonda di messa a fuoco con una nuova: Rimuovere la vecchia sonda di messa a fuoco > Inserire la nuova sonda di messa a fuoco nel tubo dell'aria nero.

5. Rimontare il tubo dell'aria sulla testa laser:

a. Ruotare la testa laser in senso orario per combinare il tubo dell'aria nero con la testa laser.
b. Posizionare la testa laser e il tubo dell'aria nero verso l'alto e all'indietro in modo che il tubo sia posizionato nella fessura.

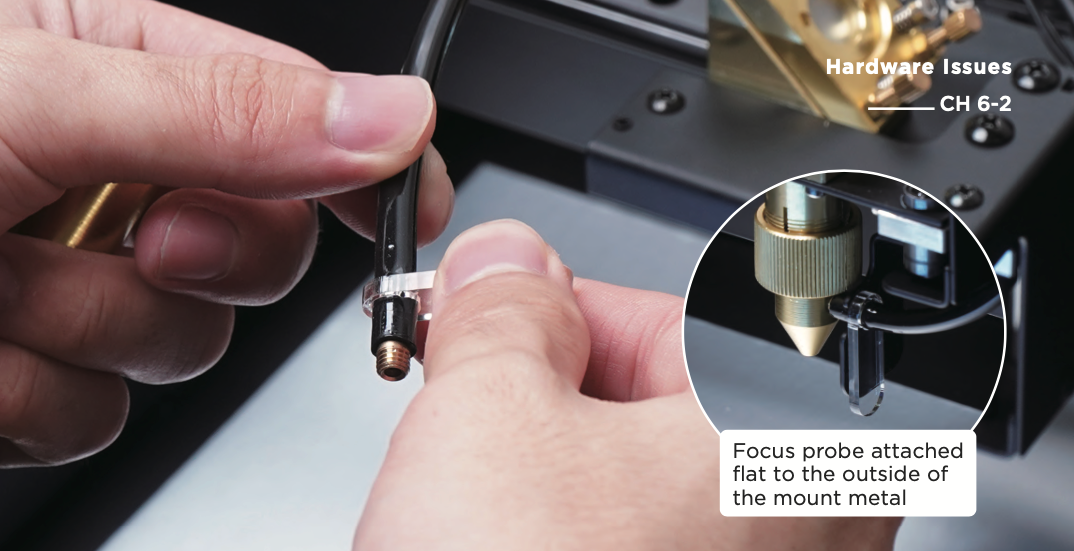

c. Stringere l'anello di fissaggio dell'ugello > Spostare la sonda di messa a fuoco verso la testa laser in modo che sia a filo con l'esterno della staffa > Riposizionare il piano a nido d'ape【Manutenzione】Pulizia del piano a nido d'ape, passaggio 3.

6. Controllare la pompa dell'aria: Fare clic su "Pompa dell'aria" sullo schermo > Posizionare un pezzo di carta all'uscita del laser e verificare se la testa laser sta soffiando aria normalmente. Se non c'è aria, contattare il rivenditore.

Registrazioni di risoluzione dei problemi:

1. Video:

Posizionare un pezzo di carta all'uscita del laser e registrare l'aria soffiata dalla testa laser. (Fare clic su "MANUTENZIONE" sullo schermo > "Pompa dell'aria")
