Avvertenza

Per utilizzare LightBurn per controllare beamo, è necessario scaricare la versione ufficiale del software LightBurn. Poiché LightBurn è un software di terze parti, FLUX non può essere ritenuta responsabile per eventuali danni causati dal suo utilizzo.

Il firmware di beamo è stato sottoposto a numerosi test, ma è comunque possibile che alcune funzioni del software LightBurn non siano compatibili con la macchina. In caso di errori dovuti all'incompatibilità, si prega di seguire le istruzioni nel link sottostante per segnalare correttamente il problema al rivenditore locale o all'assistenza FLUX. [Contatta l'Assistenza Clienti]

Prima di iniziare

1. Aggiornare il firmware alla versione v4.2.1 o successiva.

- Selezionare "MACCHINA → Aggiorna all'ultimo firmware" sul pannello di beamo.
- È anche possibile aggiornare il firmware tramite Beam Studio
Scaricare il firmware dal sito web ufficiale. Quindi fare clic su "Macchina → Aggiorna firmware" Successivamente, aggiornare il firmware della macchina alla versione selezionata scegliendo il file del firmware sul computer.

2. Scaricare questo file di configurazione: beamo_Preset

Nota: Il file di configurazione fornito contiene le impostazioni di GCode evelocità di trasmissione. Se non si utilizza il file di configurazione, configurarlo separatamente nelle "Impostazioni dispositivo". (Per ulteriori dettagli, consultare questo articolo )

Impostazioni di LightBurn

Per scaricare LightBurn, clicca qui.

1. Apri LightBurn e fai clic su "Dispositivi" nella scheda Laser .

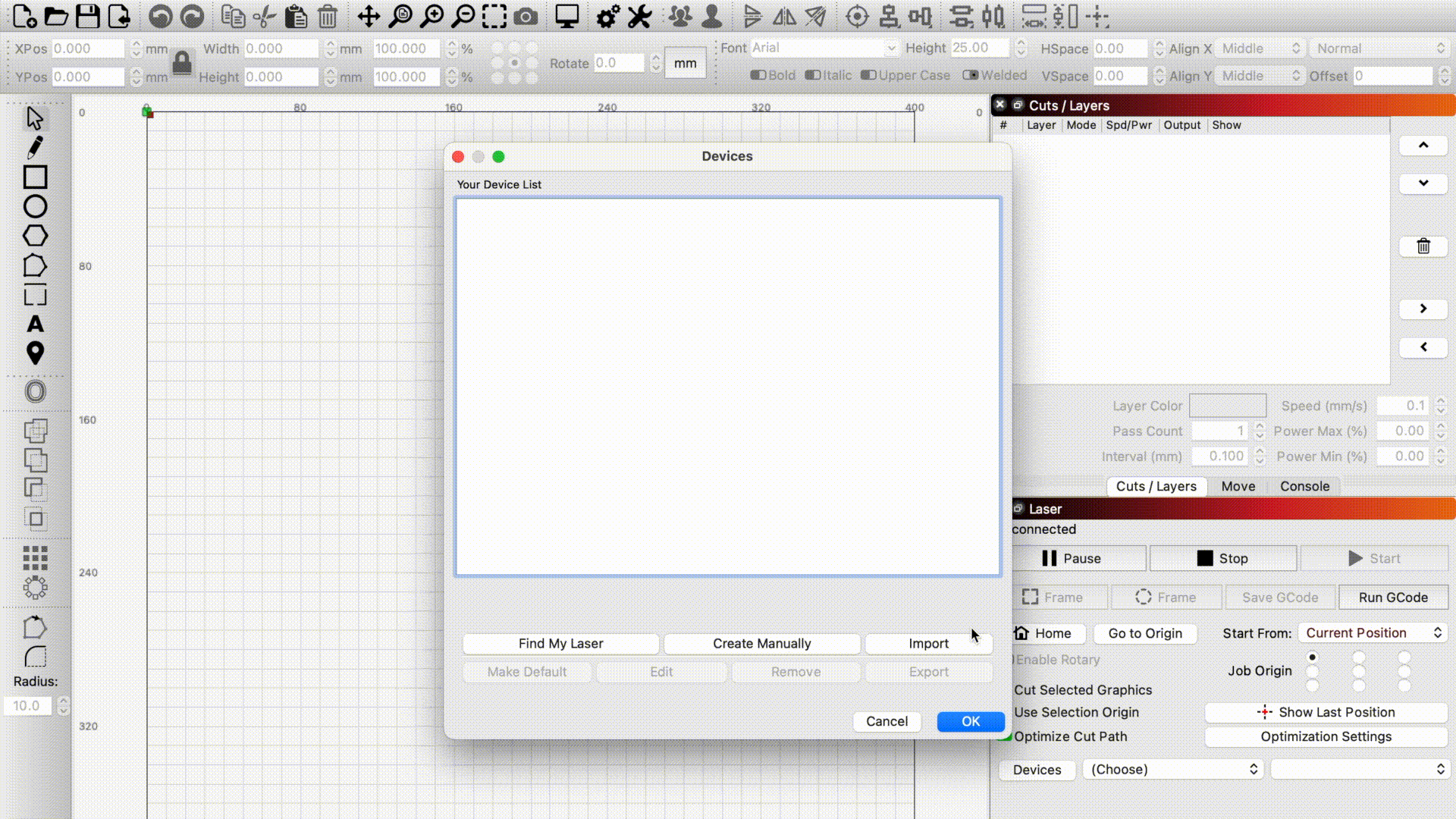

2. Fai clic su "Importa" per importare il file beamo_Preset che hai scaricato.

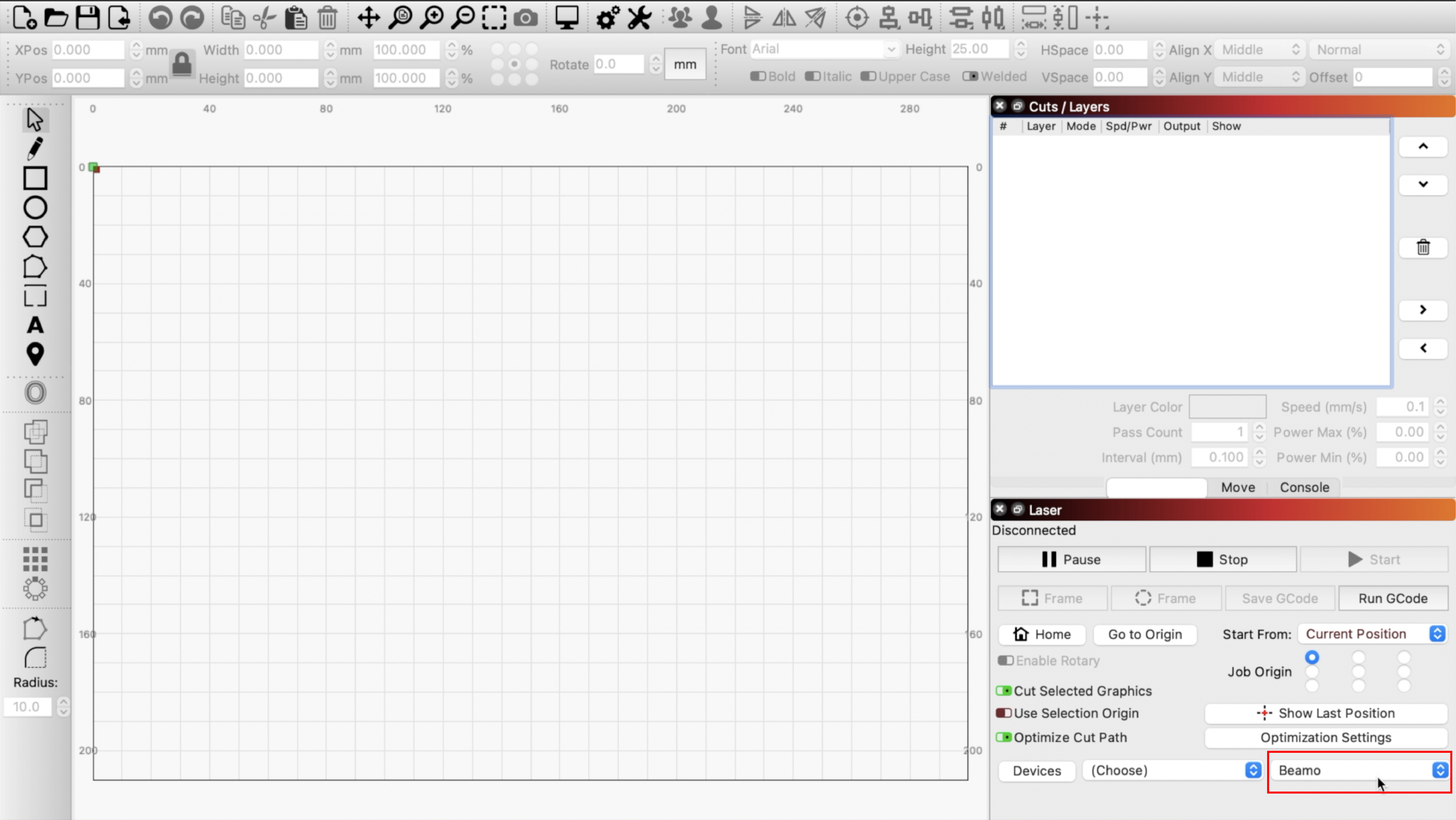

3. Le seguenti informazioni sul dispositivo verranno visualizzate una volta che il file sarà stato importato con successo.

Collega il computer alla macchina con il cavo LightBurn Bridge

1. Inserisci il cavo LightBurn nella porta USB sul lato della macchina.

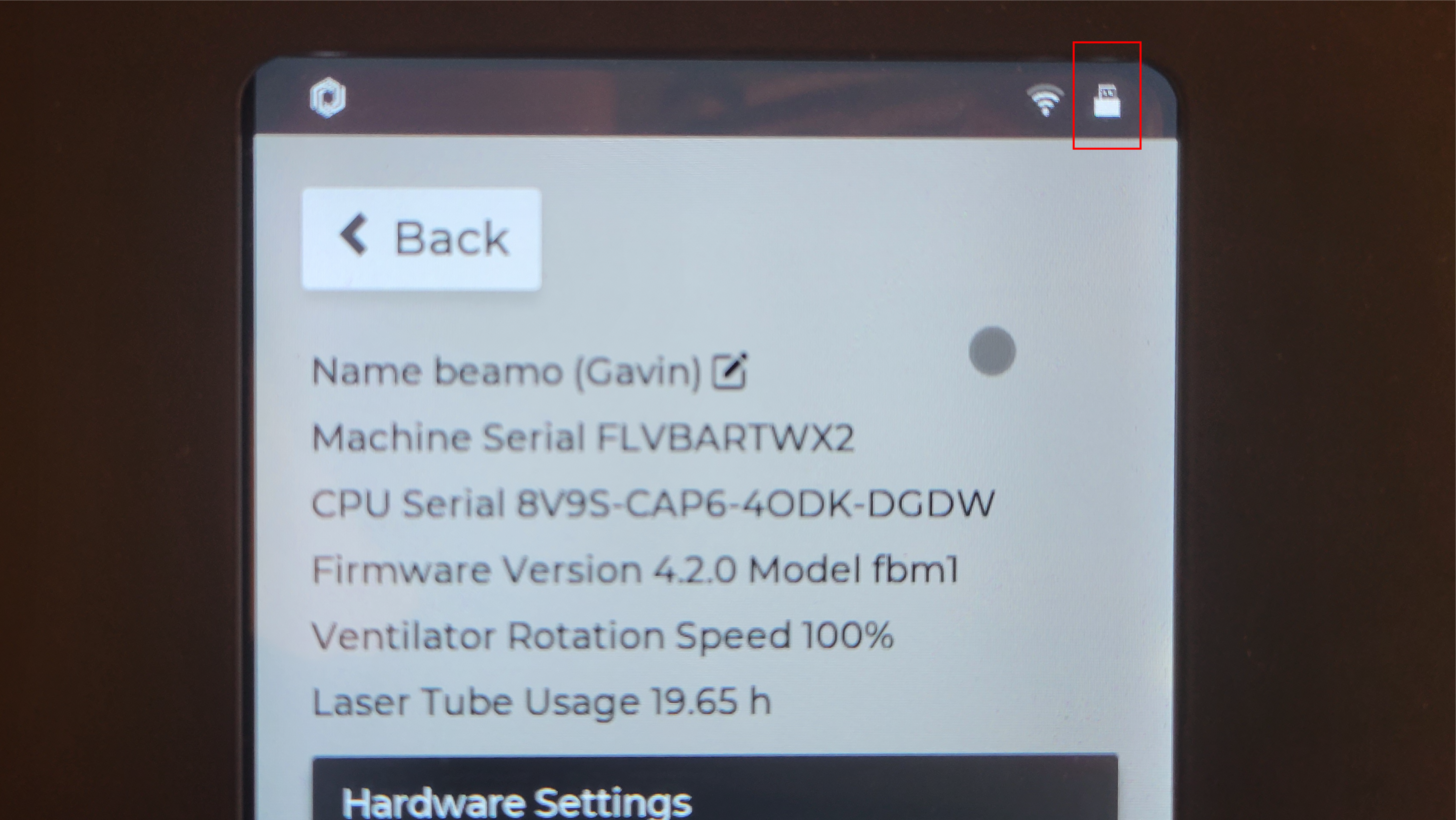

（L'icona USB apparirà nell'angolo in alto a destra del pannello della macchina per indicare che è stata stabilita una connessione riuscita.）

2. Inserisci l'altra estremità del cavo LightBurn Bridge nel computer.

3. Seleziona il nome corretto della porta USB. La scelta della porta errata comporterà un fallimento della connessione. Potrebbe essere necessario provare diverse porte. Se la connessione ha successo, le seguenti informazioni appariranno nella scheda Console.

Test di azzeramento

Se il computer è collegato correttamente alla macchina, questa inizierà automaticamente l'azzeramento. In caso contrario, clicca sul pulsante home per verificare se la funzione di azzeramento funziona.

Avvio dell'operazione

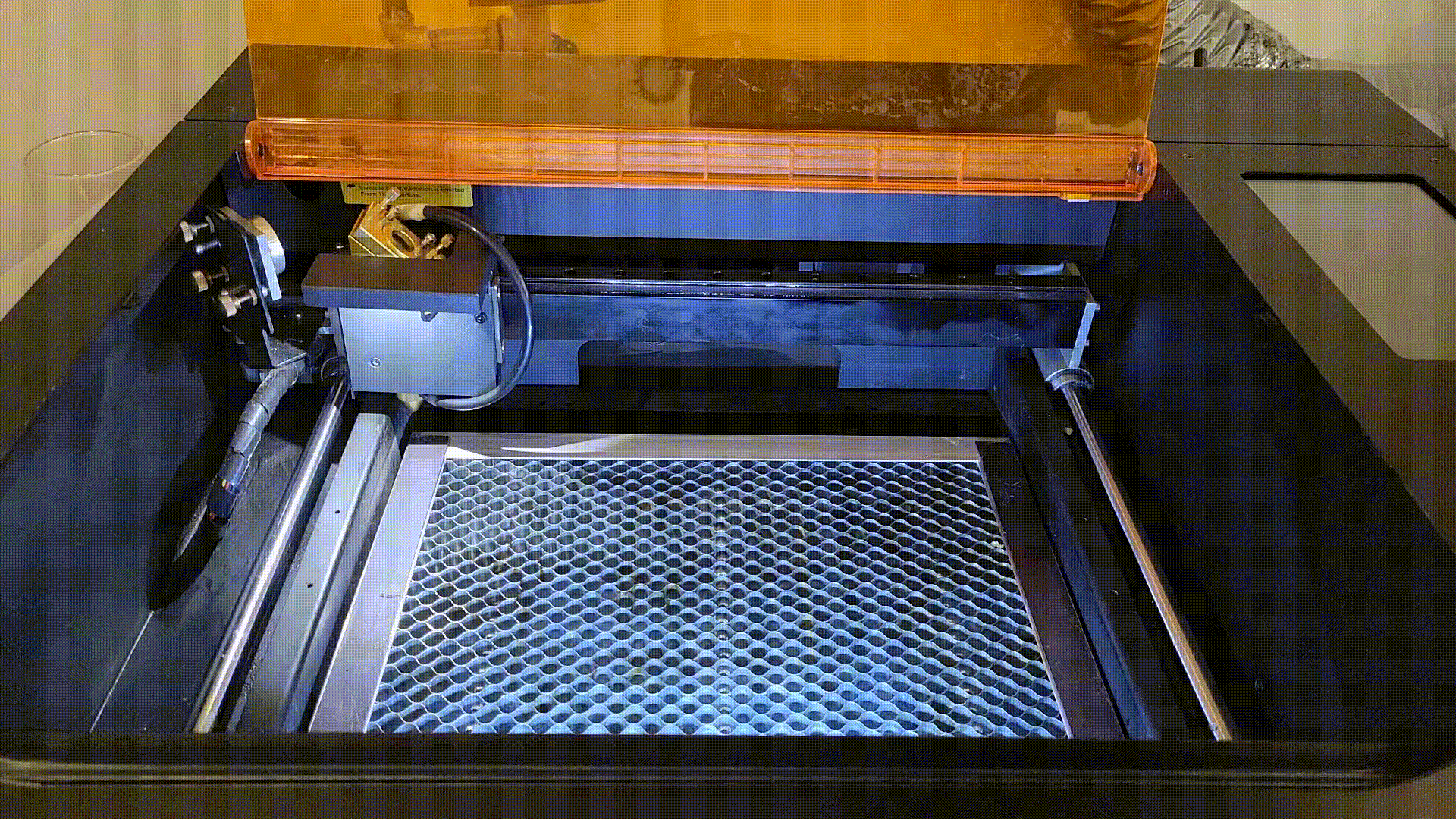

1. Posiziona il materialee all'interno della macchina

2. Messa a fuoco

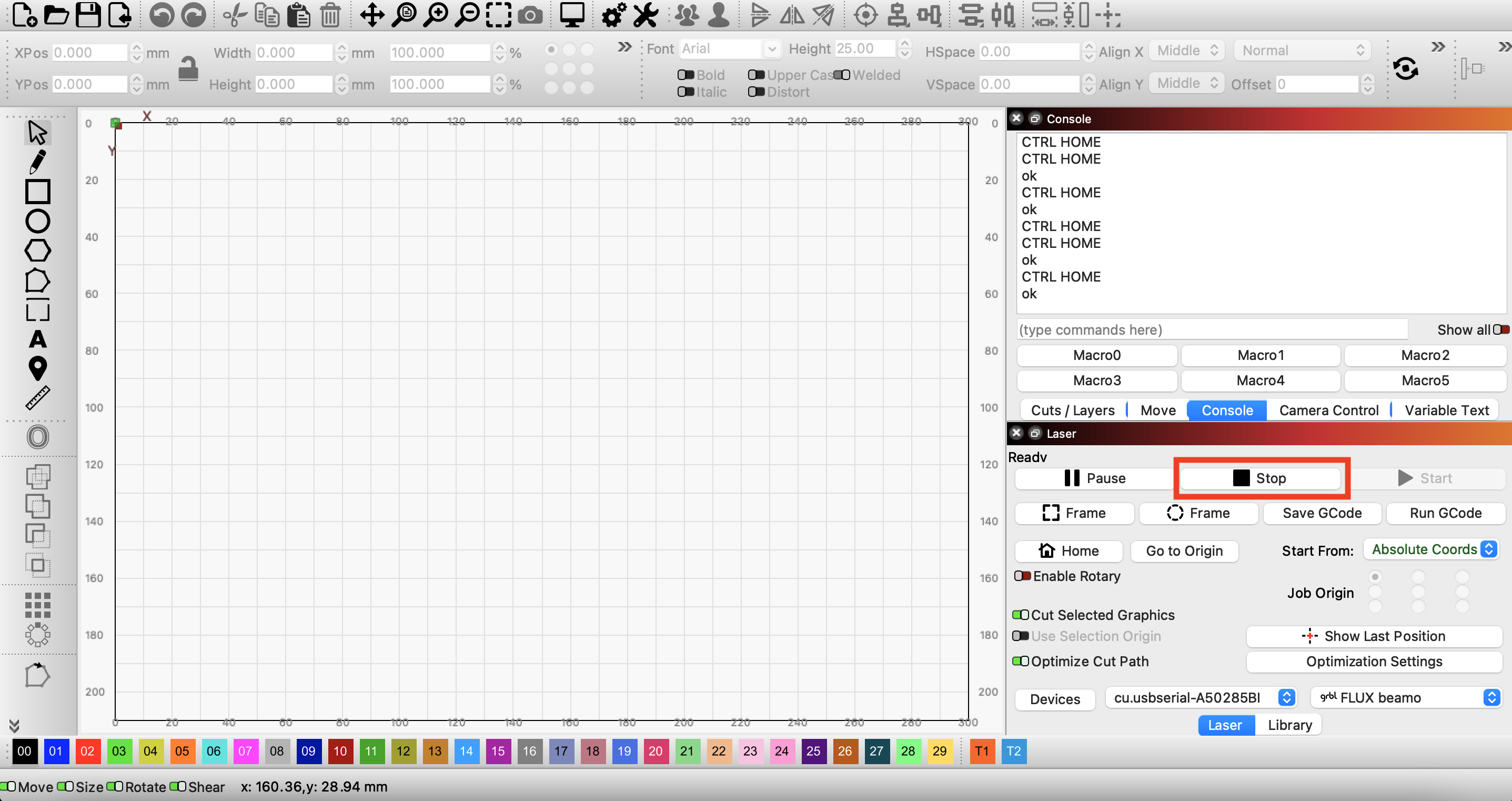

- Clicca sul pulsante "Stop" nel pannello "Laser" per sbloccare il motore.

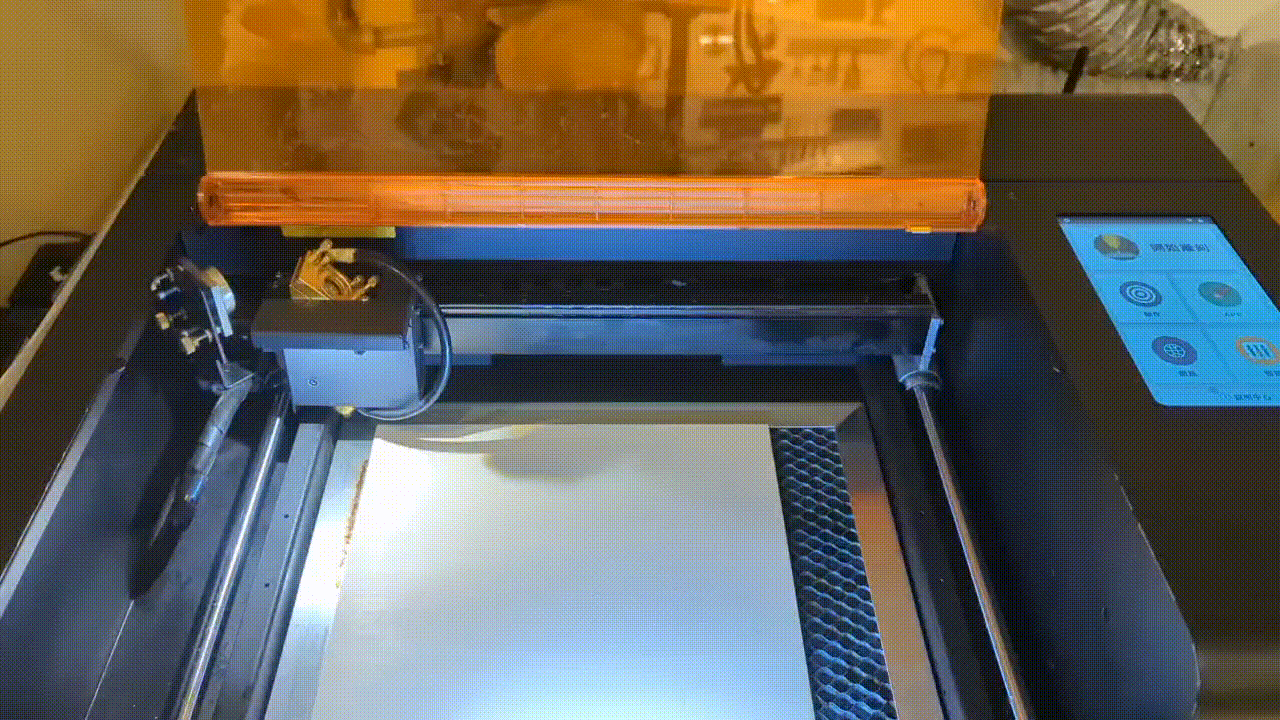

- Sposta la testa laser sopra il materialee.

- Regola la messa a fuoco
Ci sono due modi per regolare la messa a fuoco su beamo, a seconda che si tratti di un modello standard o di un modello con aggiunta di autofocus. Si prega di seguire questo articolo per procedere. (Assicurarsi che la distanza di messa a fuoco sia impostata correttamente prima di ogni operazione di incisione/taglio.)

Attenzione:

• Assicurarsi che la macchina rilasci automaticamente il motore entro 3 minuti dall'avvio del controllo con LightBurn. Se il motore rimane bloccato per un periodo prolungato, potrebbe danneggiare la macchina. (Cliccare sul pannello "Stop" nel pannello "Laser" per sbloccare il motore)
• Dopo aver sbloccato il motore, se sono stati effettuati spostamenti della testa laser, ricordarsi di premere "Home" per reimpostare la posizione prima di avviare il lavoro. In caso contrario, c'è il rischio di collisione.

3. Importare un file in LightBurn

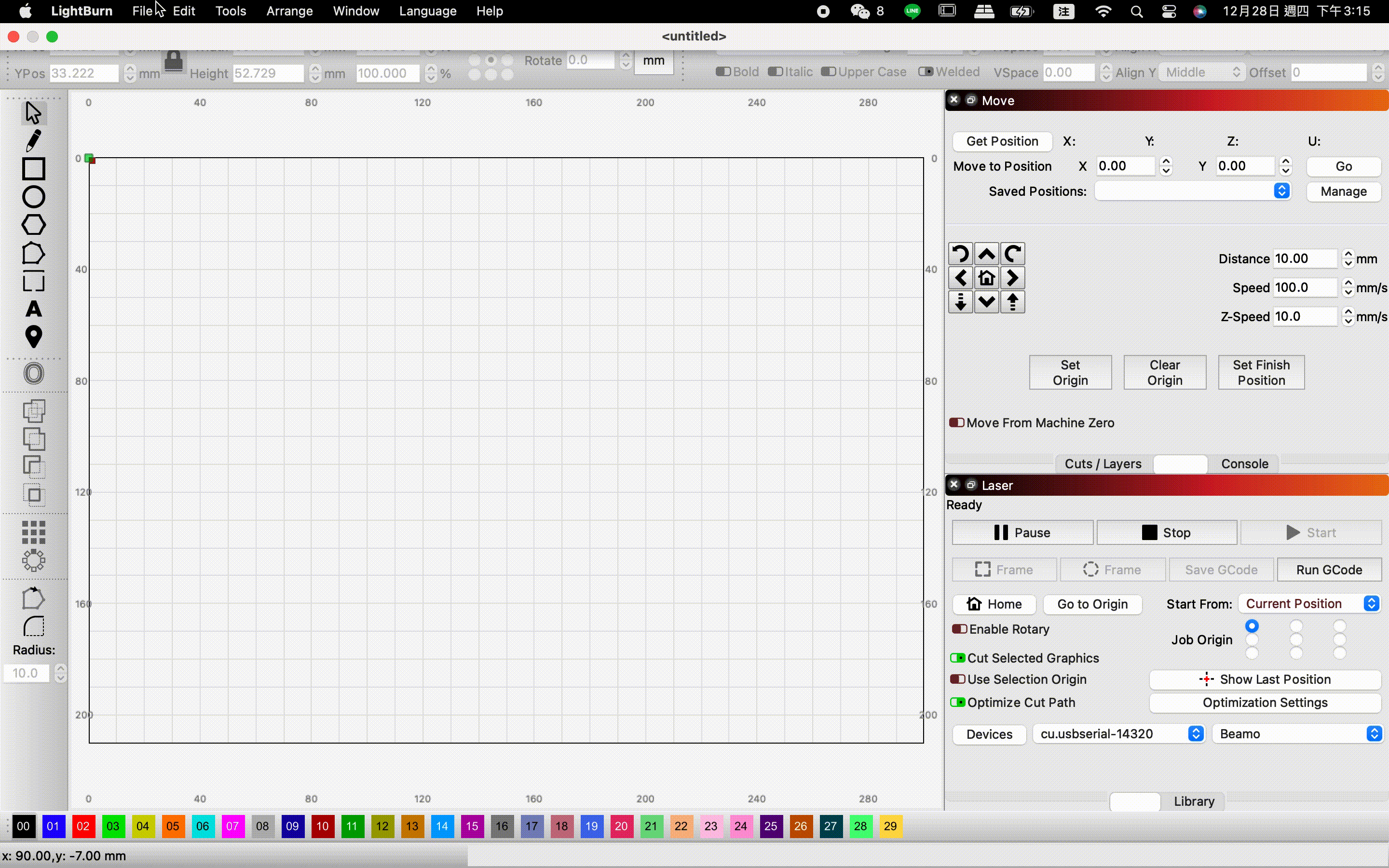

Cliccare sull'icona soprastante per importare il file, oppure trascinare e rilasciare il file direttamente nell'area di lavoro.

4. Impostare i parametri

Cliccare su un pattern o un livello e impostare i parametri nell'angolo in basso a destra della sezione Tagli / Livelli .

5. Attivare l'effetto "Overscanning"

- Se il livello è impostato su "Riempimento, Riempimento + linea, Immagine o Riempimento offset" modalità, si consiglia di attivare la funzione "Overscanning" .

- Fare doppio clic su un livello per accedere all' "Editor delle impostazioni di taglio". Attivare l'effetto Overscanning e inserire la percentuale.

Nota: Le impostazioni dei parametri variano in base alla velocità e al materialee. Consultare le "Impostazioni consigliate per i parametri dei materialei" alla fine di questo articolo.

6. Impostare la posizione di partenza

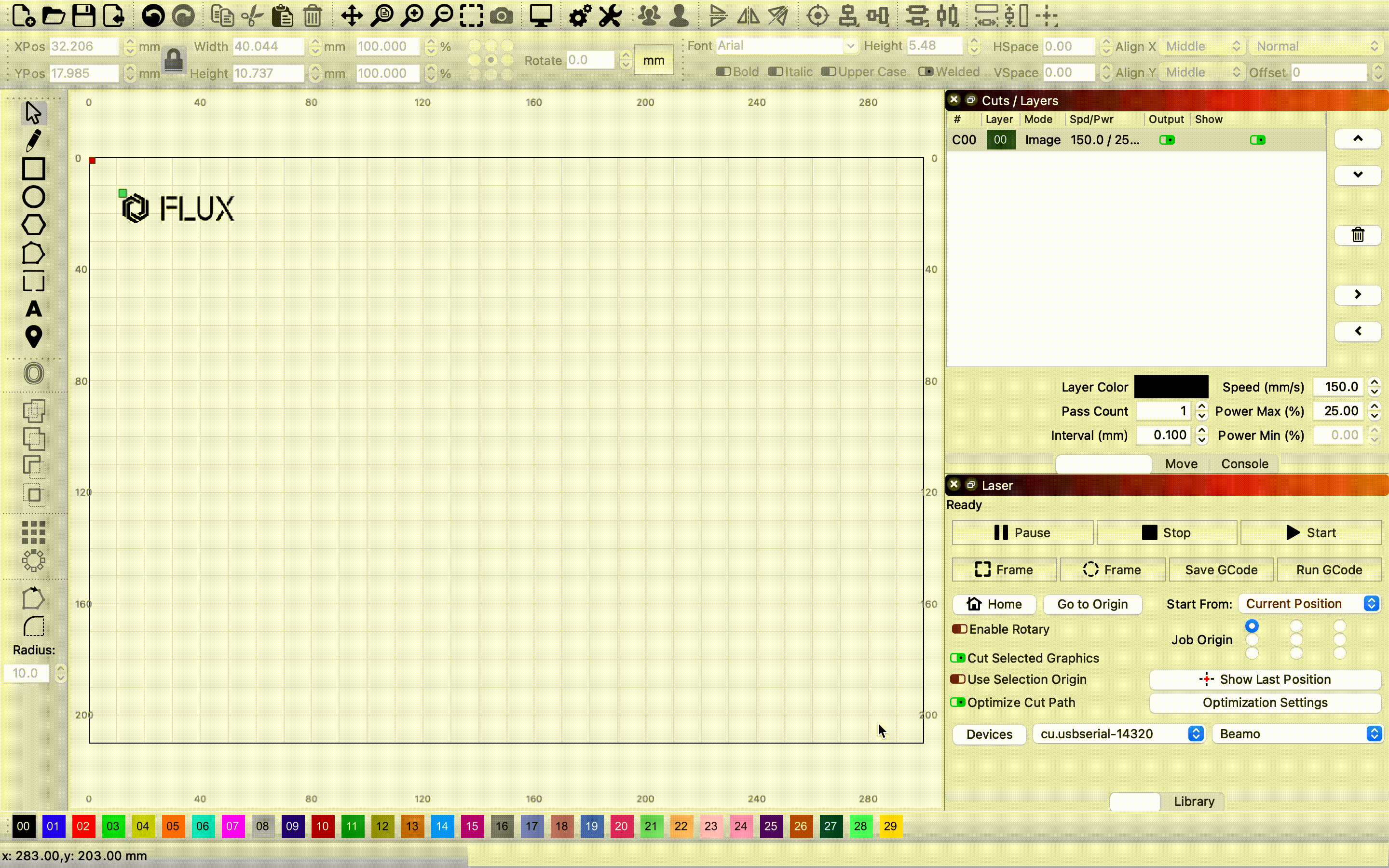

Selezionare "Coordinate assolute" nel menu a tendina "Inizia da" nella scheda Laser .

Nota: Il funzionamento delle "Coordinate assolute" è molto simile a Beam Studio, quindi è fortemente consigliato agli utenti con esperienza in Beam Studio.

Coordinate Assolute

La finestra di modifica principale rappresenta l'area di lavoro della macchina. Qualsiasi oggetto posizionato in quest'area verrà tagliato nella posizione corrispondente sulla macchina.

7. Cliccare su "Home" nel pannello Laser.

Dopo aver sbloccato il motore, se sono stati effettuati spostamenti della testa laser, ricordarsi di premere "Home" per reimpostare la posizione prima di avviare il lavoro. In caso contrario, c'è il rischio di collisione.

8. Anteprima dell'area di lavoro

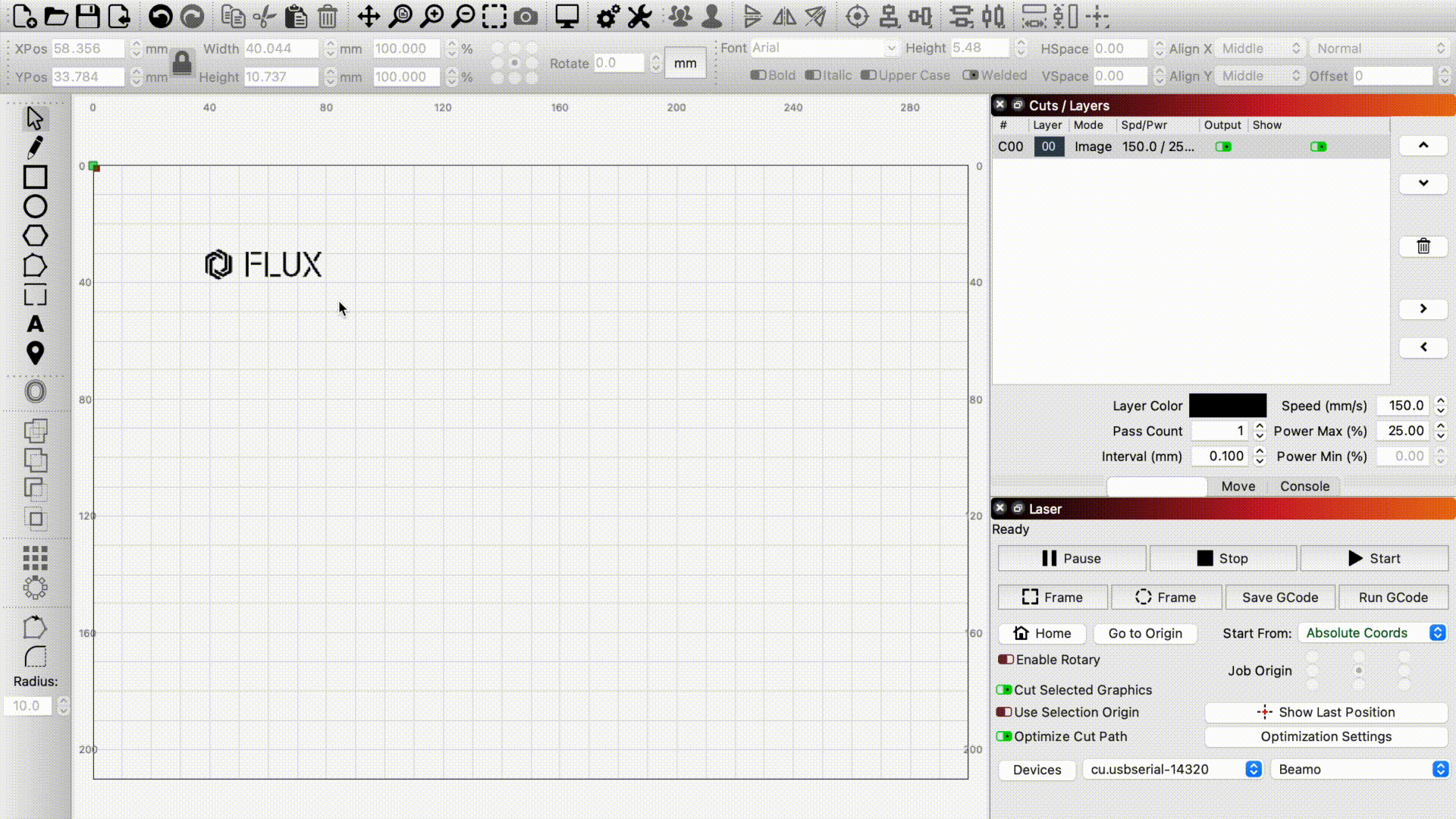

Seleziona l'immagine di cui desideri visualizzare l'anteprima e fai clic su "Frame" per verificare se il motivo verrà inciso nella posizione prevista.

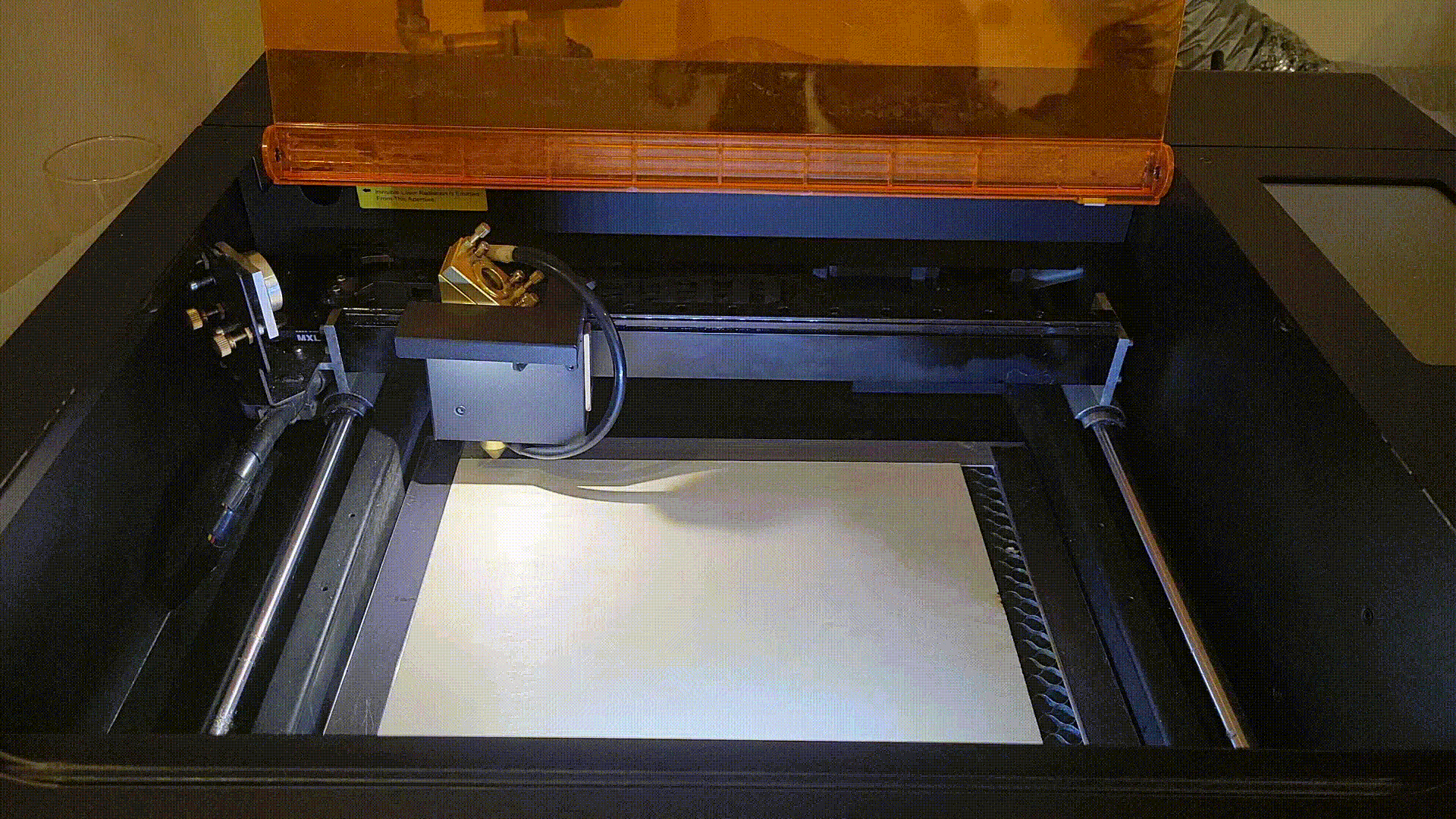

9. Chiudi lo sportello

10. Fai clic su "Home" e invia il lavoro

Seleziona l'immagine e fai clic sul pulsante "Start" nella scheda Laser per inviare il lavoro.

Attenzione: La rimozione del cavo durante l'esecuzione del progetto interromperà l'operazione. Assicurati che il cavo sia saldamente collegato durante l'esecuzione del lavoro.

11. Risultati dell'incisione

Nota: Se il risultato dell'incisione è sfocato, poco chiaro o di colore tenue, verifica che la testa del laser sia messa a fuoco correttamente.

____________________________________________________________________________________

Oltre alle Coordinate Assolute, esistono altre opzioni per indicare a LightBurn come posizionare il motivo all'interno dell'area di lavoro della macchina.

Posizione Attuale

Il lavoro Taglia / Incide in base alla posizione attuale della testa del laser.

Origine del Lavoro

Impostazione "Origine del Lavoro" indicherà a LightBurn come posizionare il lavoro rispetto al laser.

(L'indicatore verde "Origine lavoro" visualizzato nella finestra di modifica principale si sposterà quando si modificano le impostazioni.)

____________________________________________________________________________________

Impostazioni consigliate per i parametri del materialee

beamo

____________________________________________________________________________________

Incisione rotativa

Si prega di seguire Cavo Bridge LightBurn - Modulo Rotativo beamo 1.0 per procedere.
