Cavo Bridge LightBurn - Modulo Rotante beamo

Prima di iniziare

Installare il Modulo Rotante 1.0

Per installare il Modulo Rotante 1.0, seguire questo articolo.

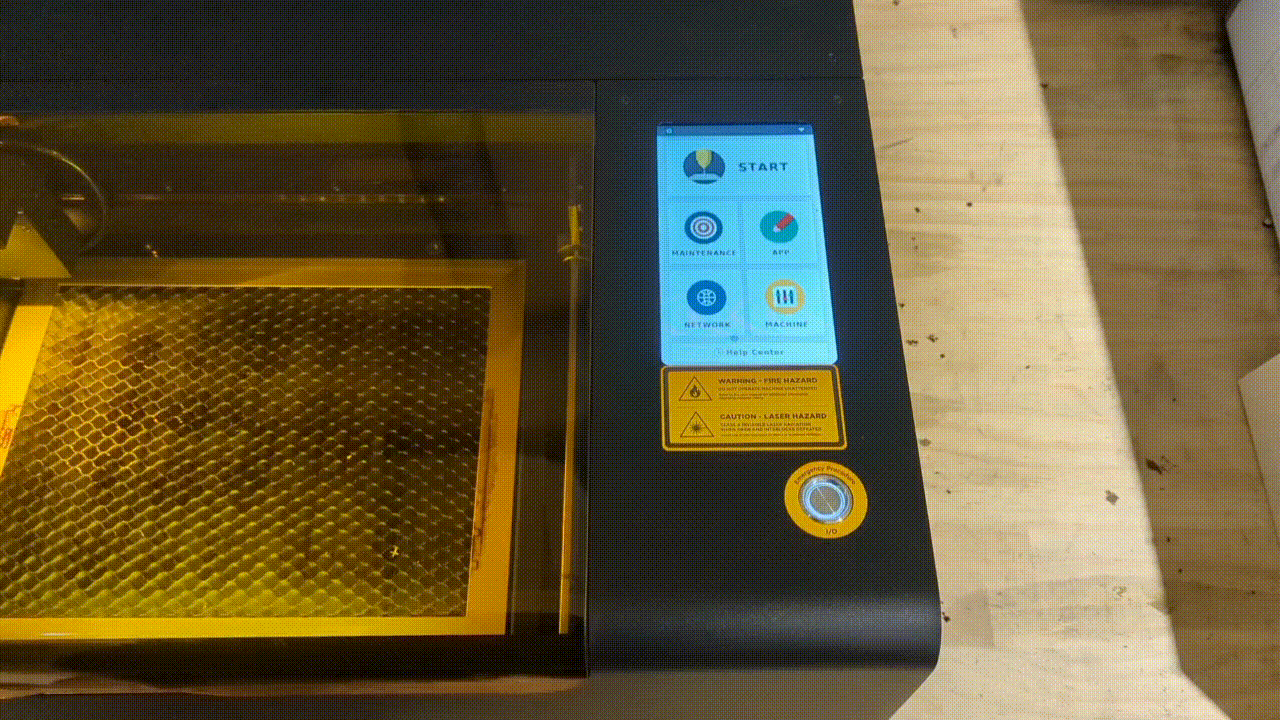

Nota: Spegnere la macchina prima di installare il Modulo Rotante.

Impostazioni di LightBurn

1. Importare il file di configurazione e collegare il computer alla macchina con il Cavo Bridge di LightBurn. Per ulteriori dettagli, consultare Cavo Bridge di LightBurn - beamo .

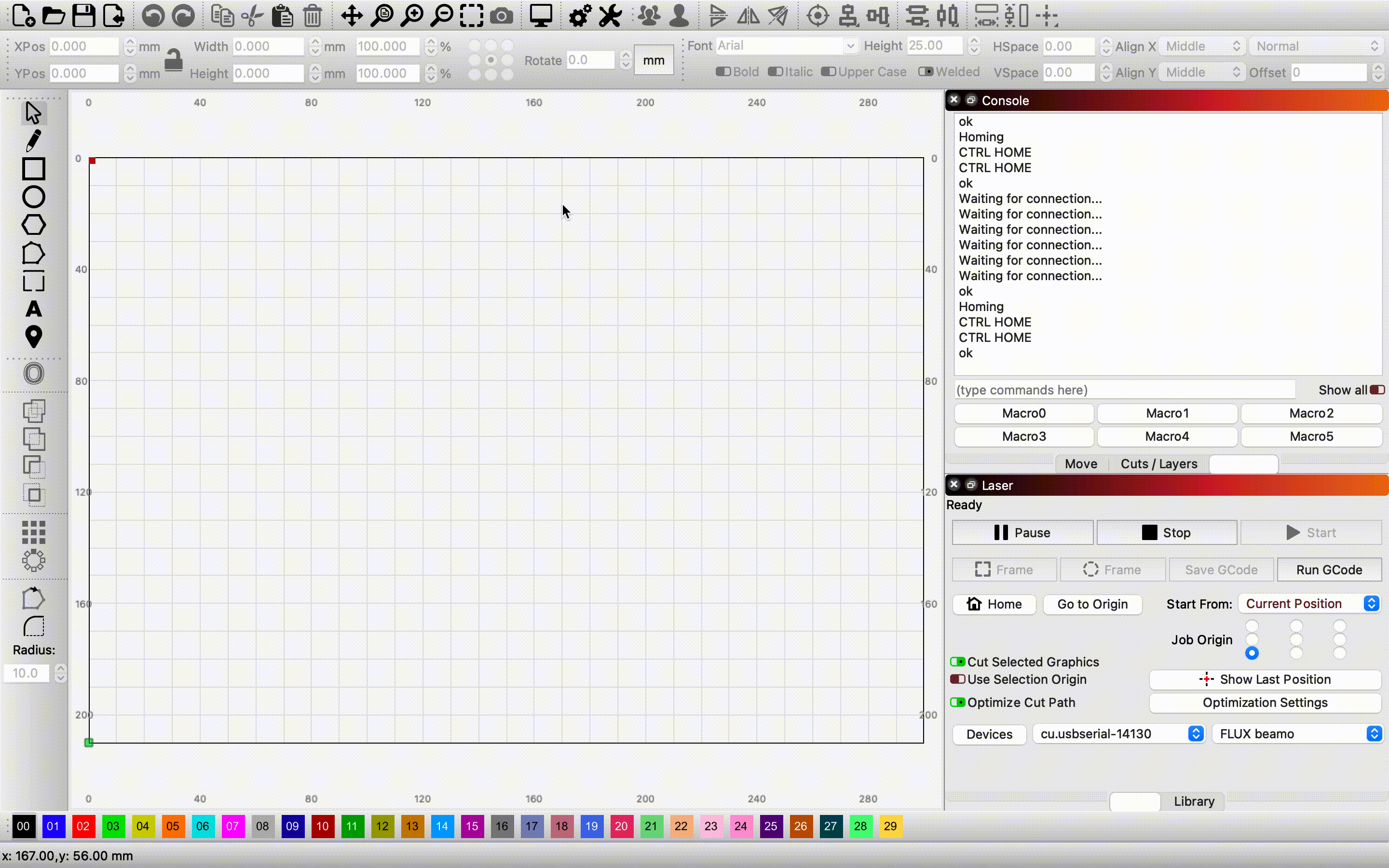

2. Aprire LightBurn e fare clic su 'Dispositivi' nella scheda Laser . ➡️ Attivare 'Mostra attivazione rotante nella finestra principale' nella finestra Impostazioni che appare, e fare clic su "OK".

3. Accendere "Abilita Rotante" nel pannello laterale destro.

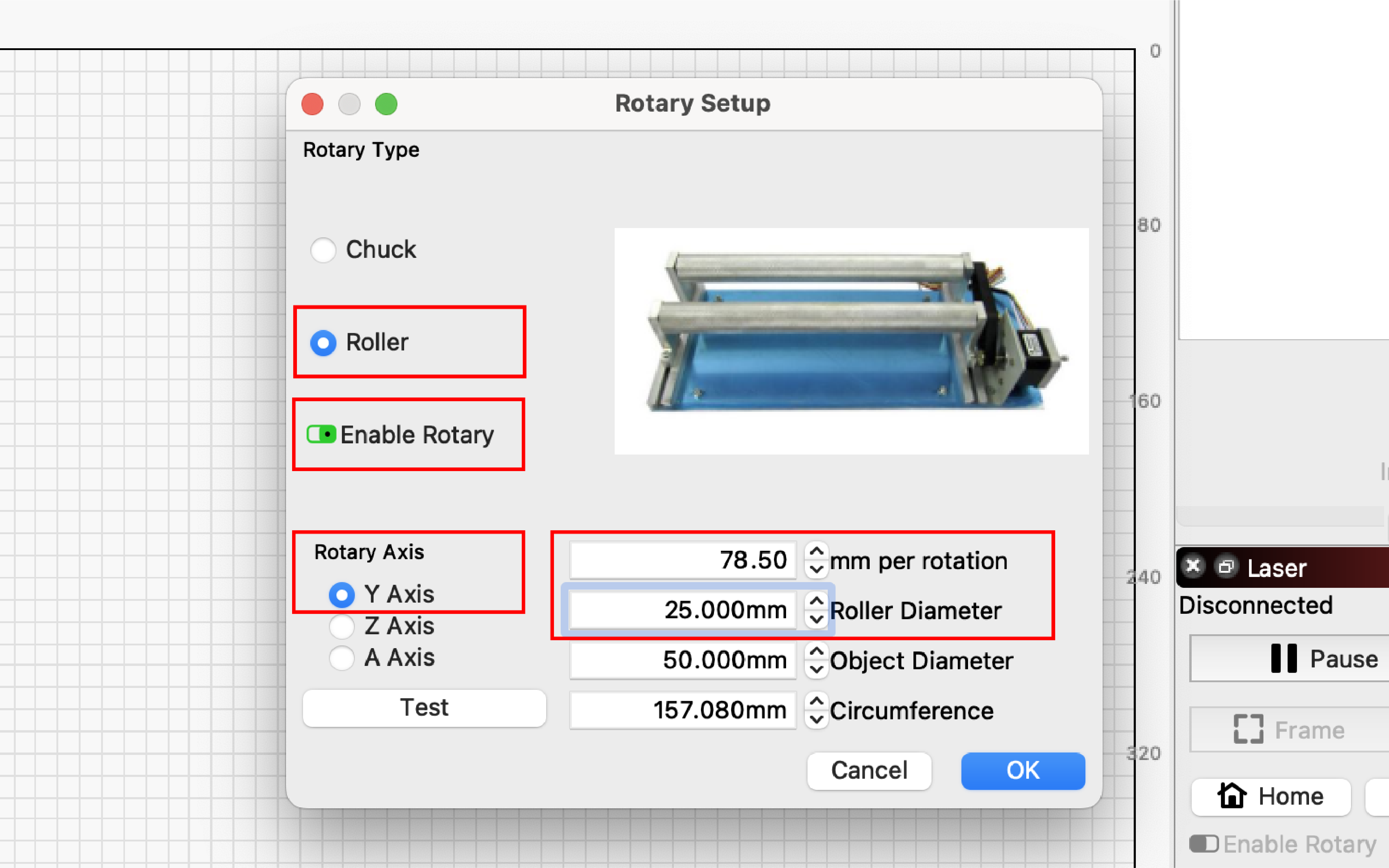

4. Selezionare "Strumenti" ➡️ "Configurazione Rotante". Quindi, impostare i parametri per il Modulo Rotante come segue e fare clic su "OK".

Avvia operazione

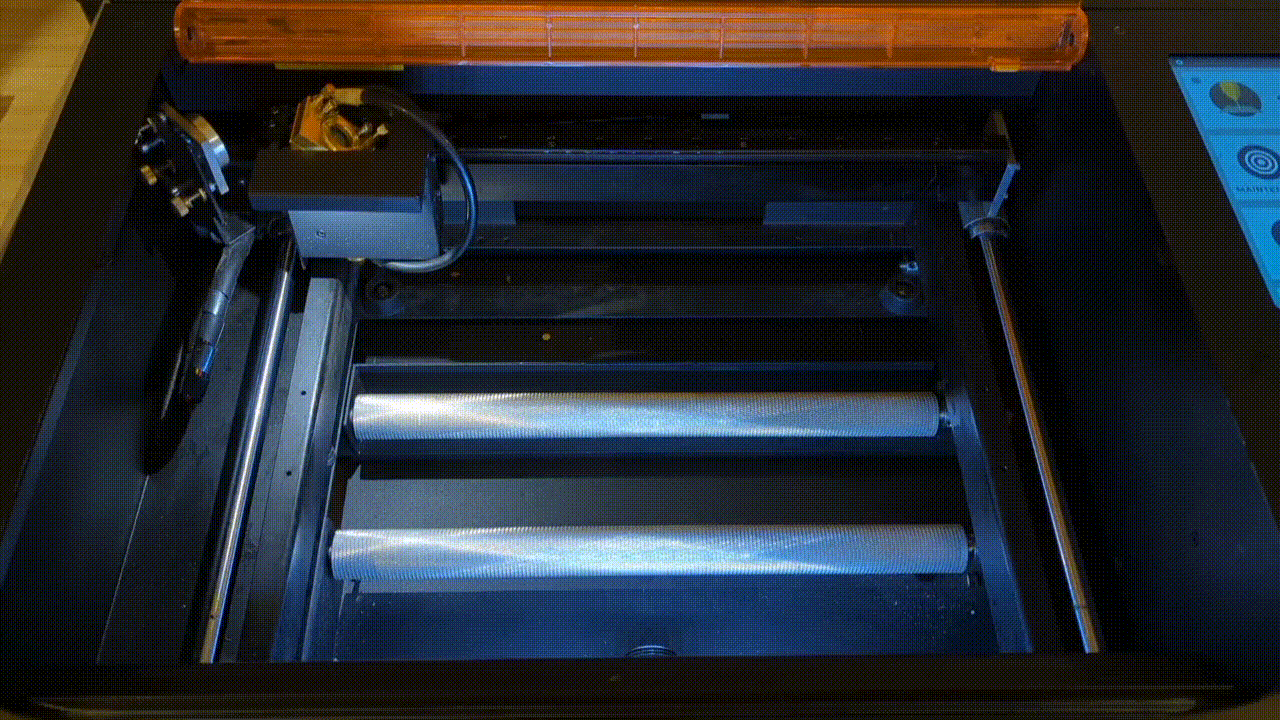

1. Posizionare il materiale all'interno della macchina

2. Messa a fuoco

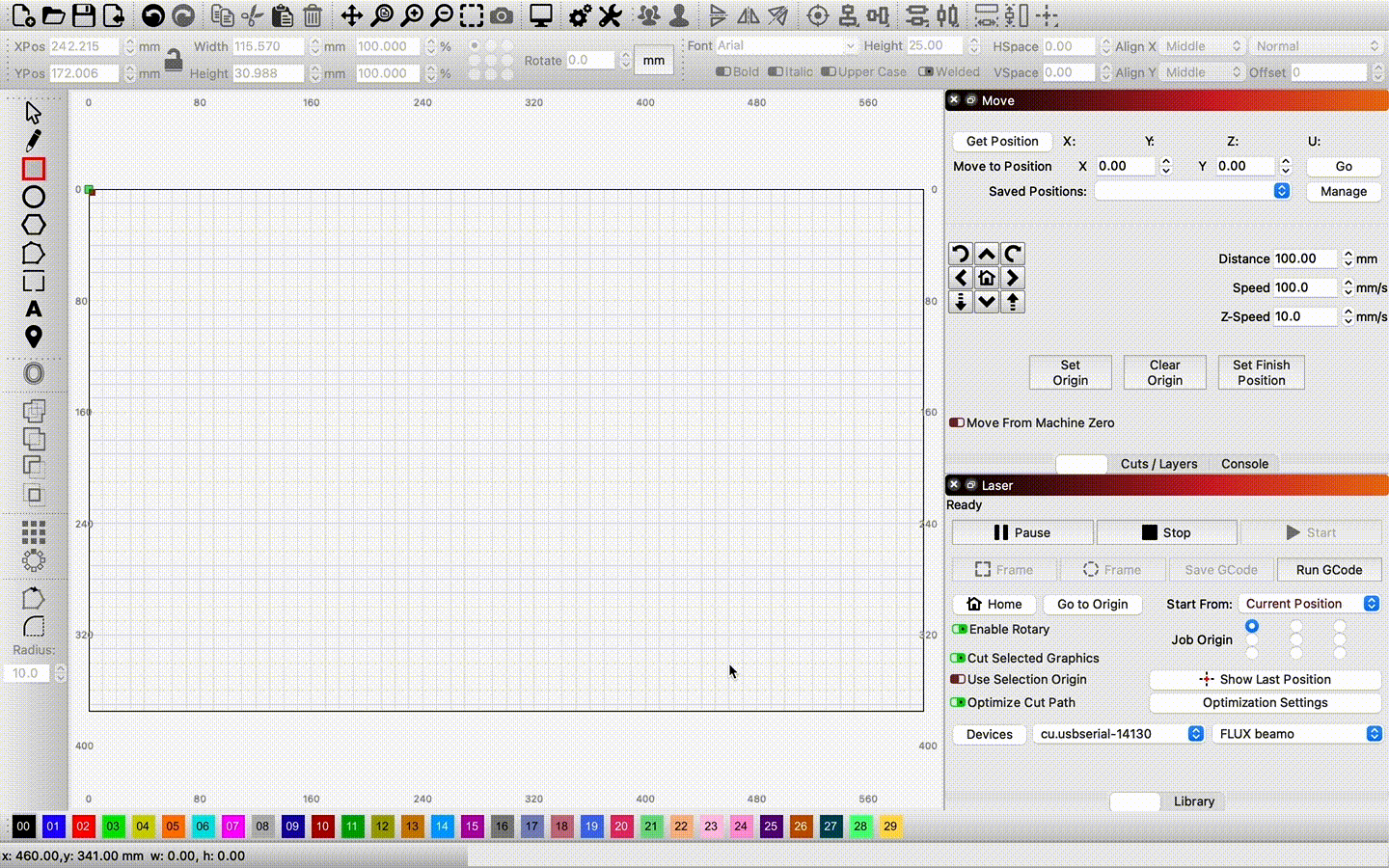

- Inserire "B34" nel pannello "Console" per sbloccare il motore.

- Spostare la testa laser sopra il materiale.

- Regolare la messa a fuoco
Ci sono due modi per regolare la messa a fuoco su beamo, a seconda che si tratti di un modello standard o di un modello con modulo di autofocus. Si prega di seguire questo articolo per procedere. (Assicurarsi che la distanza sia impostata correttamente prima di ogni operazione di incisione o taglio.)

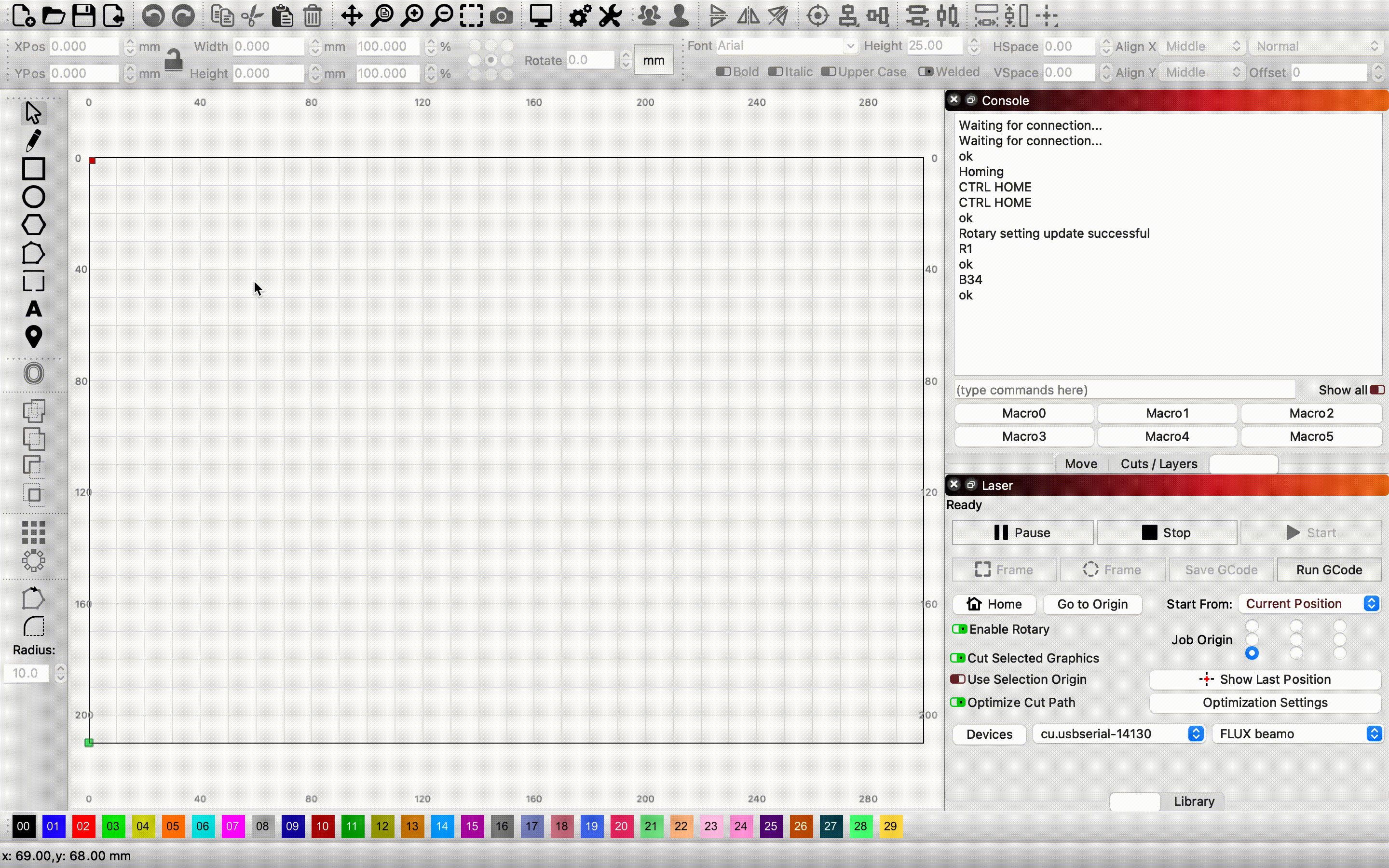

3. Importare un file in LightBurn

Fare clic sull\icona sopra per importare il file, oppure trascinare e rilasciare il file direttamente nell\area di lavoro.

4. Impostare i parametri di incisione

Fare clic sull\oggetto del livello e impostare i parametri nell\angolo in basso a destra di Tagli / Livelli .

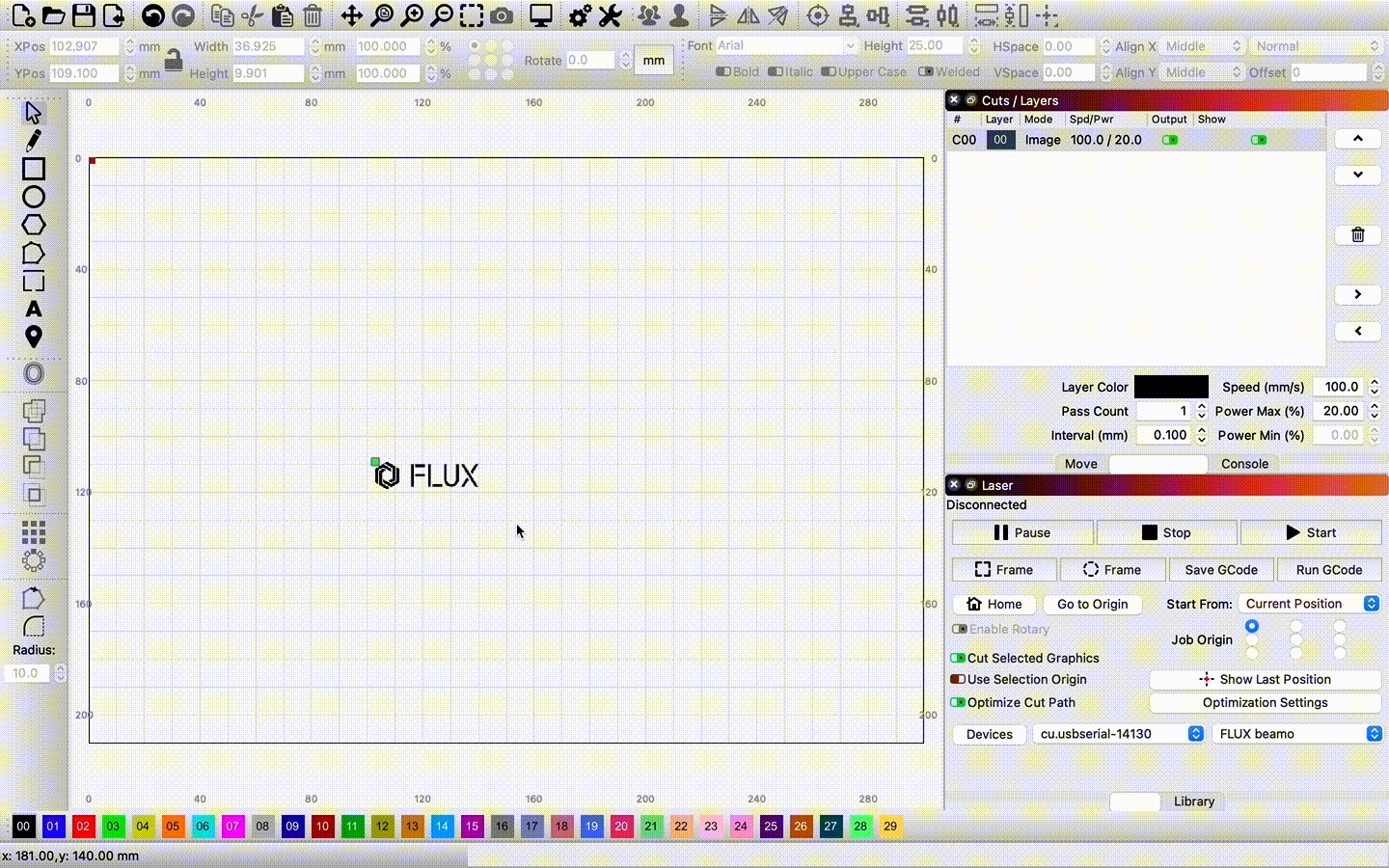

5. Attivare l\effetto funzione "Sovra-scansione"

- Se il livello è impostato su "Riempimento, Riempimento + Linea, Immagine, Riempimento con offset" modalità, si consiglia di attivare la funzione "Sovra-scansione" .

- Fare doppio clic su un livello per accedere all\ "Editor delle impostazioni di taglio". Attivare l\effetto Sovra-scansione e inserire la percentuale.

Nota: Le impostazioni dei parametri variano per ogni velocità e materiale, fare riferimento alle "Impostazioni consigliate per i parametri dei materiali" alla fine di questo articolo.

6. Impostare la posizione di partenza

Seleziona "Posizione attuale" nel menu a tendina di "Inizia da" nella scheda Laser .

Nota: Poiché LightBurn non supporta la funzione di anteprima della fotocamera per l'allineamento, si consiglia di impostare "Inizia da" su "Posizione attuale".

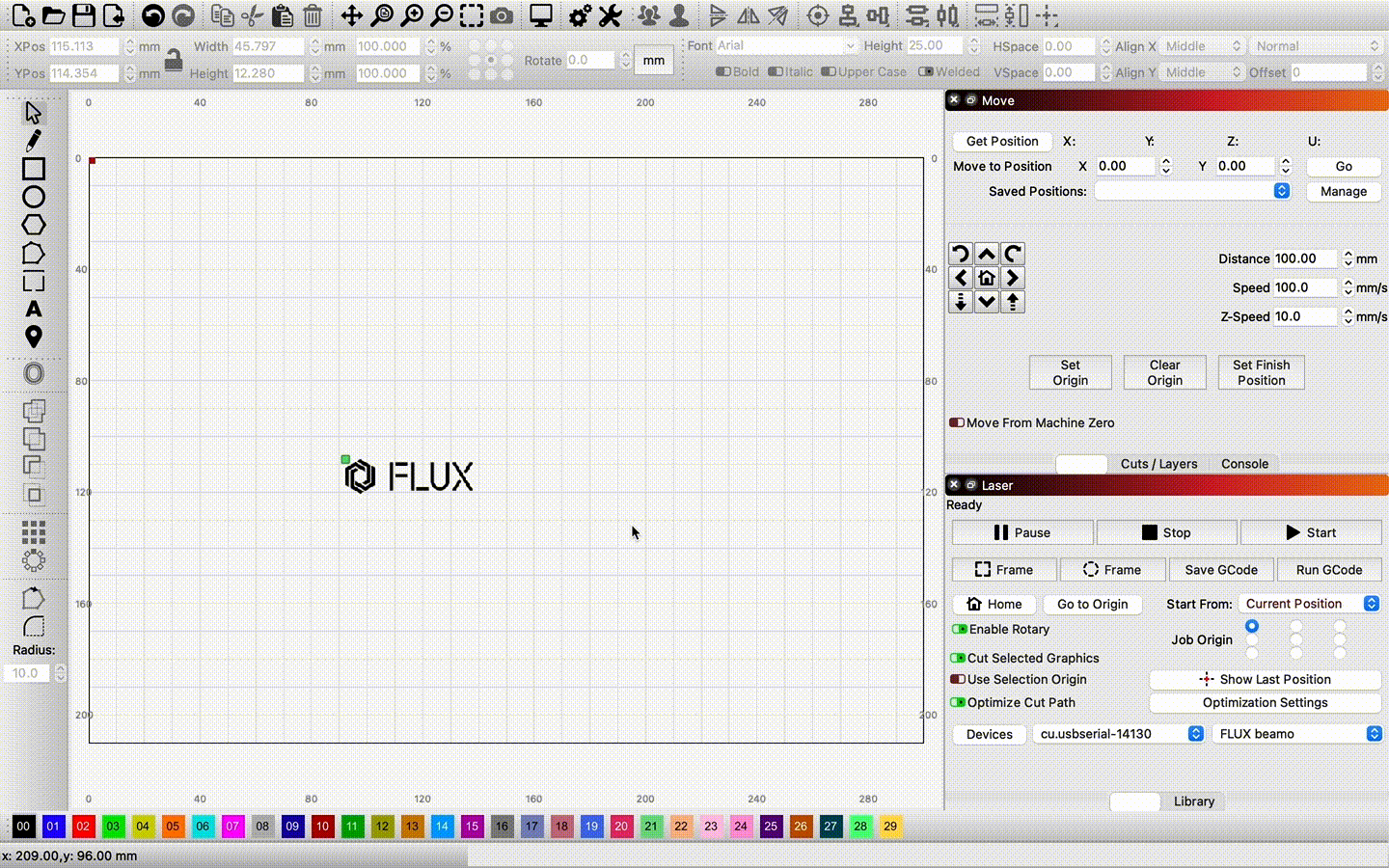

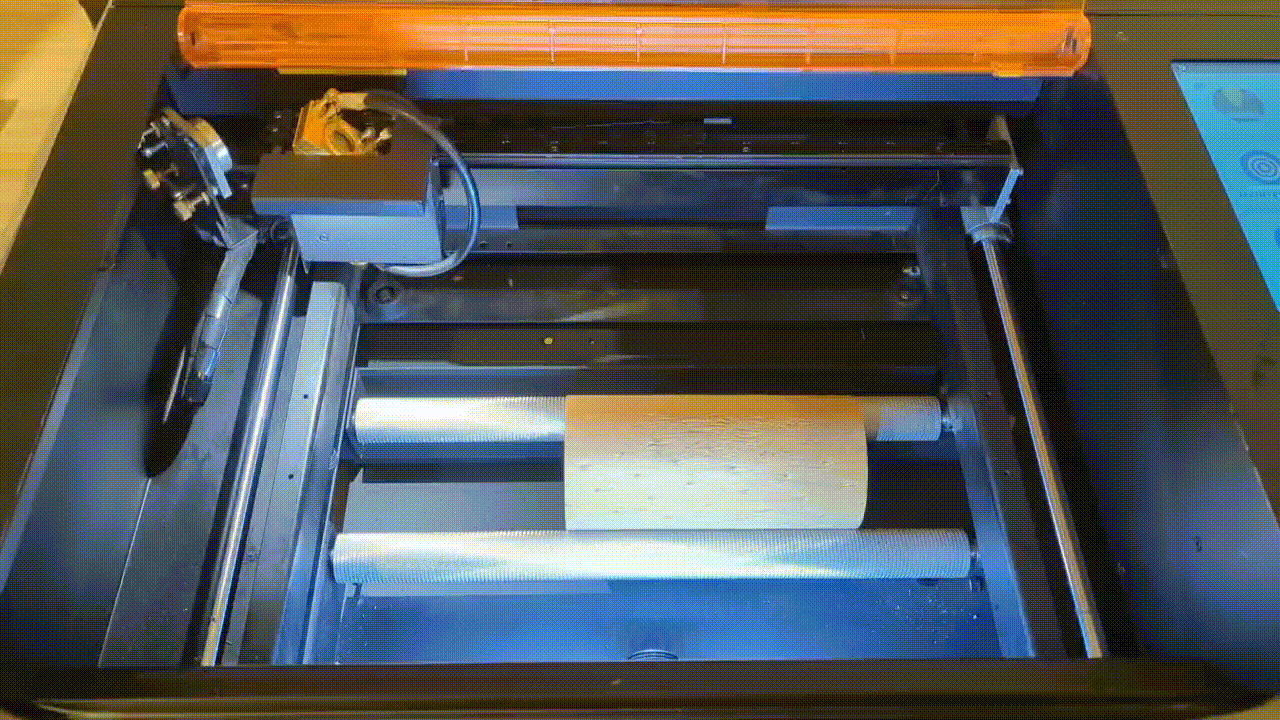

7. Spostare la testa del laser nella posizione desiderata per l'incisione.

Inserisci "B34" nella "Console" finestra per sbloccare il motore, quindi spostare la testa del laser nella posizione desiderata per l'incisione.

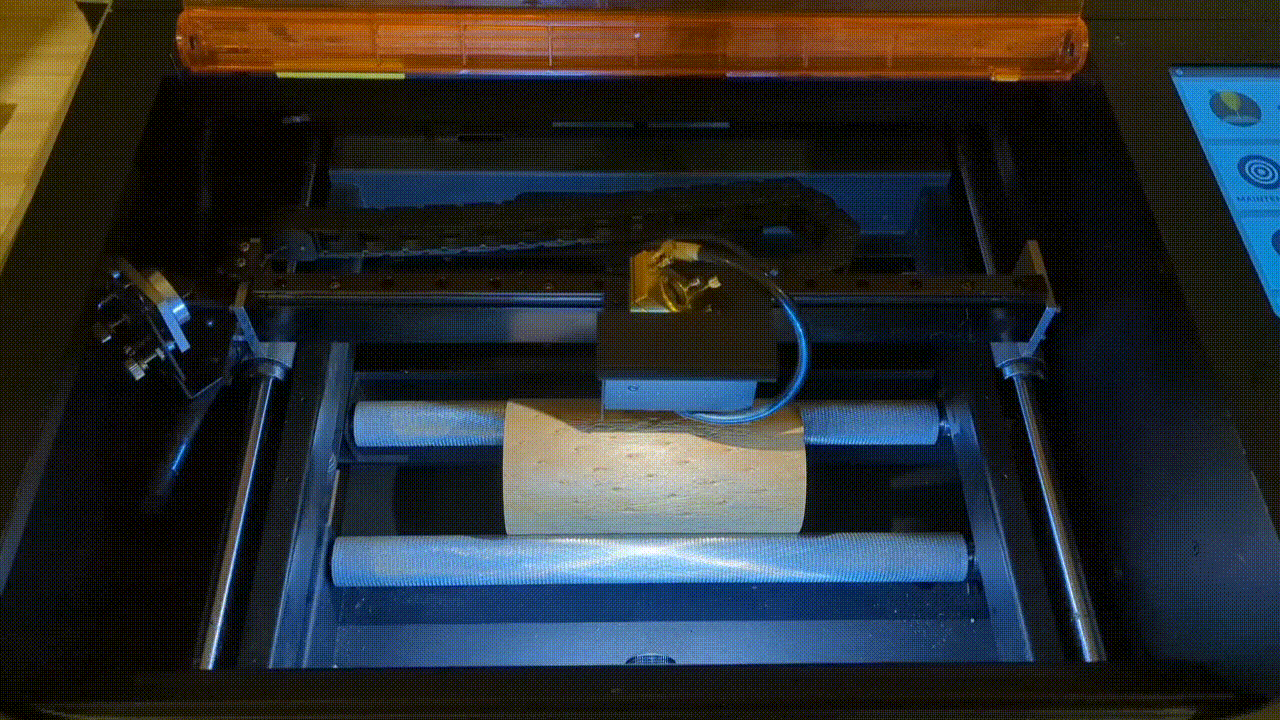

8. Chiudere lo sportello

9. Inviare il file

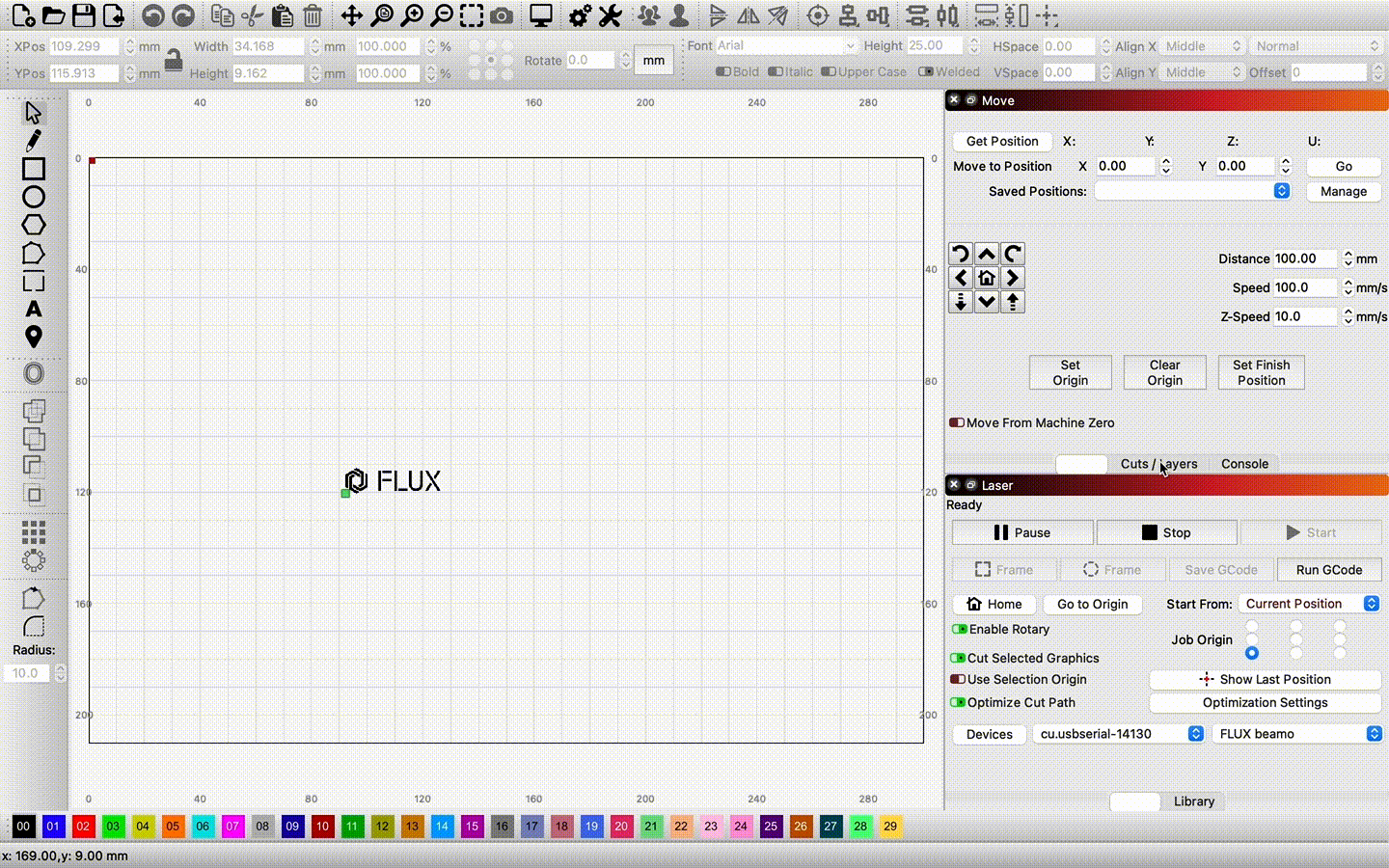

- Inserire "R1" nel pannello "Console" finestra per attivare la modalità rotativa.

- Clicca su "Avvia" per inviare il file.

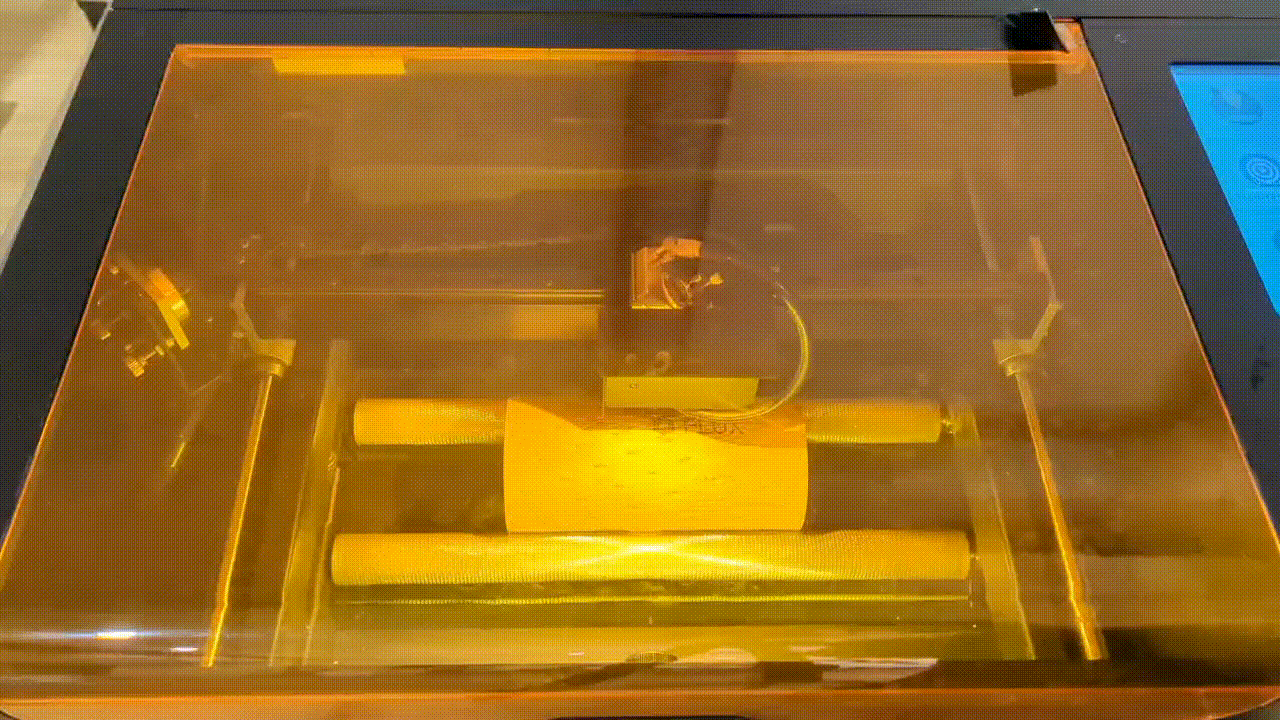

10. Incisione completata

Nota: Per incidere sull'asse non rotante dopo aver utilizzato l'asse rotante, inserire "R0" nel pannello laterale destro "Console" per disabilitare la modalità asse rotante prima dell'incisione. Questa operazione è necessaria solo quando il lavoro viene interrotto o non completato. Non è necessaria quando il lavoro viene completato in condizioni normali.

___________________________________________________________________________________

Impostazioni consigliate per i parametri dei materiali
