#904 ホーミング失敗/ホーミングの問題/ホーミングができない

説明

注意：#904エラーの原因は様々です。以下の手順を実行しても問題が解決しない場合がありますが、FLUXチームが問題をより効果的に特定するのに役立つ情報を収集することができます。

ステップ1 - レーザーヘッドが物理的に動かないか確認：

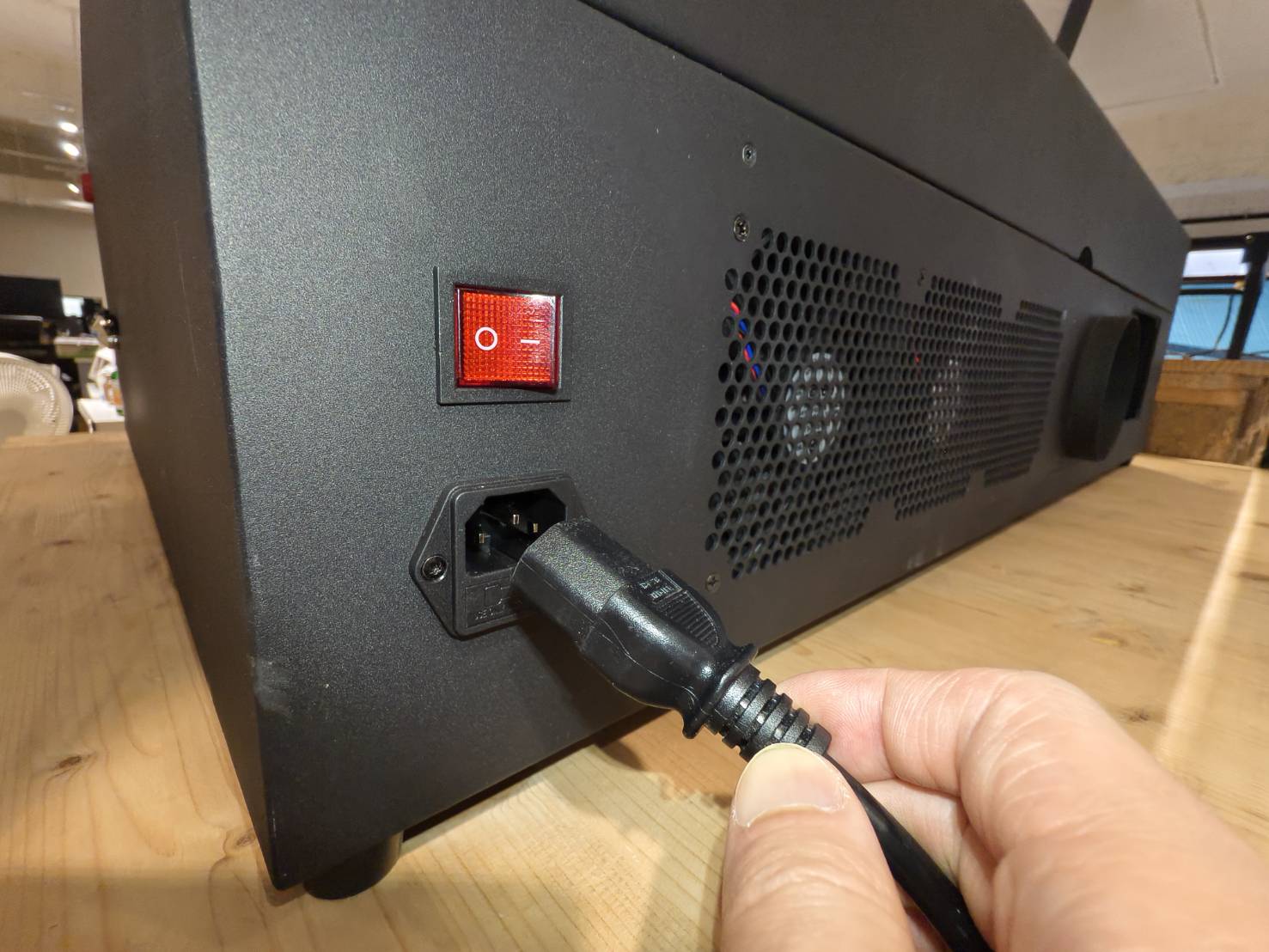

• 機器の電源を切り、電源コードを抜いてください。



• レーザーヘッドを手動で4隅に向かって移動させてください。

結果を確認し、次の対応を決定してください：

ステップ1.1 - レールの潤滑:

• 以下のリンクの手順に従って、レールに潤滑剤を塗布してください。
  • 潤滑


• 潤滑後、再度レーザーヘッドを動かし、ステップ1のように動くか確認してください。

結果を確認し、次の対応を決定してください：

ステップ2 - ファームウェアの問題の可能性を排除する：

ファームウェアのインストールが失敗すると、ホーミングエラーが発生する可能性があります。工場出荷時の設定にリセットすることで、ファームウェアの問題の可能性を効果的に排除できます。

• まず、工場出荷時の設定にリセットします（メインページ > マシン > 次のページ > 工場出荷時設定にリセット > はい）



• 次に、リンク先の手順に従って、 マシンのファームウェアを更新する方法 を確認し、最新バージョンに更新されていることを確認してください。


• 更新が完了したら、再度ホーミングを試してください。

結果を確認し、次の対応を決定してください：

ステップ3 - メインボードの信号を確認する

メインボード上には、機械の異なる部分を示す4つのオレンジ色のLEDランプがあります。

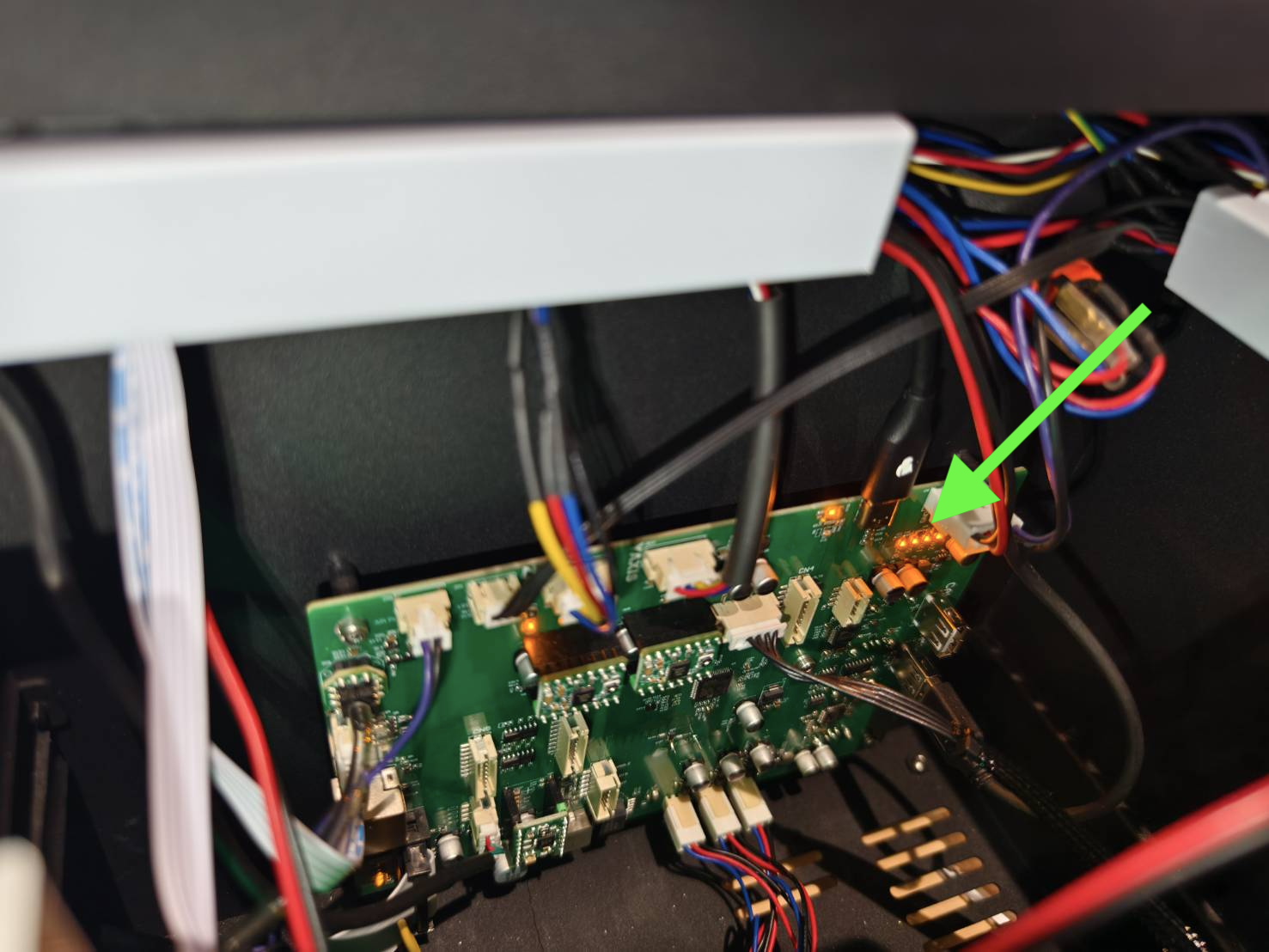

• これらのランプを確認するには、サイドカバーを開けて機械の内部を見てください。

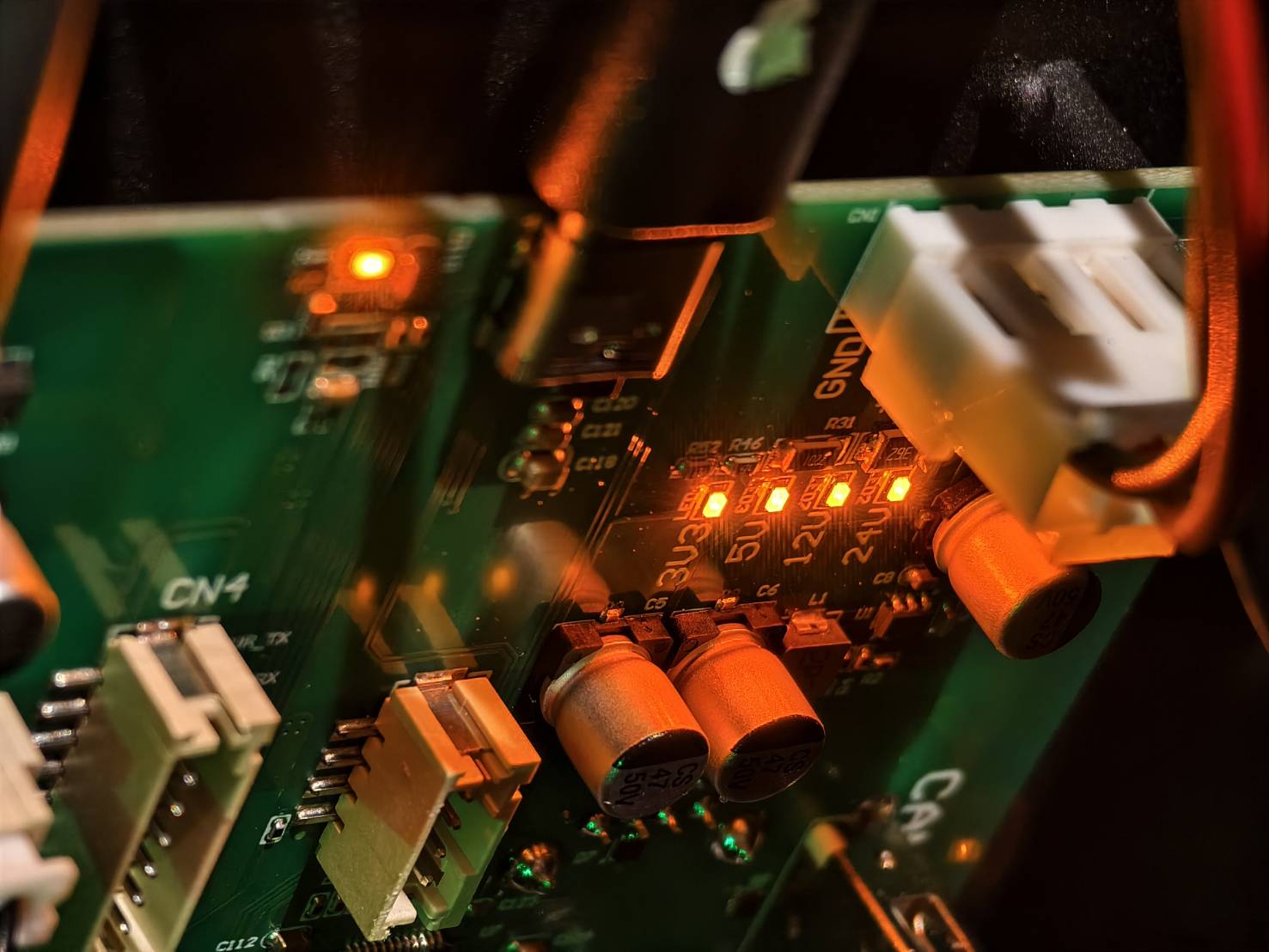

• 4つのランプが見つかります。下の写真を参照してください。これらのランプは、異なる電源の状態を示しています。（3.3V、5V、12V、24V）



結果を確認し、次の対応を決定してください：

ステップ4 - リミットスイッチの確認

リミットスイッチは、レーザーヘッドが端に到達したときに停止させるために使用されます。

リミットスイッチの故障がホーミングの問題を引き起こし、レーザーヘッドが停止しないか、または早すぎる停止の原因となる可能性があります。

リミットスイッチを押したときにアイコンが正しく反応するかどうかを確認するには、以下の動画をご覧ください。

▵押下時 = アイコンが閉じる
▵非押下時 = アイコンが開く

X軸およびY軸のリミットスイッチの確認

結果を確認し、次の対応を決定してください：

ステップ5 - オートフォーカス機能が正常に動作するか確認する

オートフォーカスを実行し、正常に機能するか確認してください。

AFボタンをクリックして、正しく動作するか確認してください。

結果を確認し、次の対応を決定してください：

ステップ6 - Y軸とZ軸のドライバICを交換する：

ドライバICはメインボード/マザーボード上のコンポーネントで、レーザーヘッドを様々な方向に動かすためにモーターを制御するために使用されます。このステップでは、ホーミングの問題がドライバICに起因しているかどうかをテストします。

結果を確認し、次の対応を決定してください：

ステップ7 - X軸の水平度を確認する：

• X軸の水平度の確認と調整方法については、以下のリンクを参照してください。
  動画の最後の部分を参照して、プーリー/ホイールが緩んでいないことを確認してください。
  5-14 X軸の水平度調整

結果を確認し、次の対応を決定してください：

ステップ8 - センサーの銀色部品と金属シートを引き出す

• 赤い円で囲まれたリミットスイッチのトリガー用銀色金属部品は、時間の経過とともに緩む可能性があり、リミットスイッチの作動感度に影響を与えます。これは通常、Y軸リミットスイッチで発生します。



• 簡単な修正方法をご紹介します。
  センサーの感度を向上させるため、銀色部品と金属シートを引き出してください。


結果を確認し、次の対応を決定してください：

ステップ9 - Y軸リミットスイッチ作動用フォームの追加：

• 赤丸で囲まれたリミットスイッチのトリガー金属部分は、時間とともに緩むことがあり、リミットスイッチの感度に影響を与える可能性があります。これは通常、Y軸リミットスイッチで発生します。



• 簡単な対処法をご紹介します。下の写真のように、X軸モーターにフォームを追加してください。


結果を確認し、次の対応を決定してください：

カスタマーサービスへお問い合わせ

この記事で示されているマシンの問題を示す写真や動画などの収集された情報は、販売店またはFLUXサポートと共有する必要があります。
