#913 エアフロー異常検出

FLUX Support Team
  • 更新

考えられる原因:

  1. エアポンプフィルターが汚れているため、交換が必要です。
  2. システムに障害が発生しています（ファームウェアを再更新するか、工場出荷時の設定にリセットしてください）。
  3. エアホースが折れ曲がっているか、損傷しています。
  4. センサー上の3方向透明チューブ（T字ジョイント）が折れ曲がっているか、損傷しています。
  5. マザーボードが故障しています。
  6. エアポンプの出力が不足しています。
  7. エアポンプの出力が過剰です。（可能性は低いです）



ステップ 1






テスト結果と次の対応手順を判断します。



ステップ 2

レーザーノズルから空気が噴出しているか確認します。

  • 操作パネルでメンテナンスモードに入り、エアポンプを作動させます。
  • 手や紙を使って、レーザーノズルから空気が噴出しているか確認します。

テスト結果と次の対応手順を判断します。



ステップ 2.1

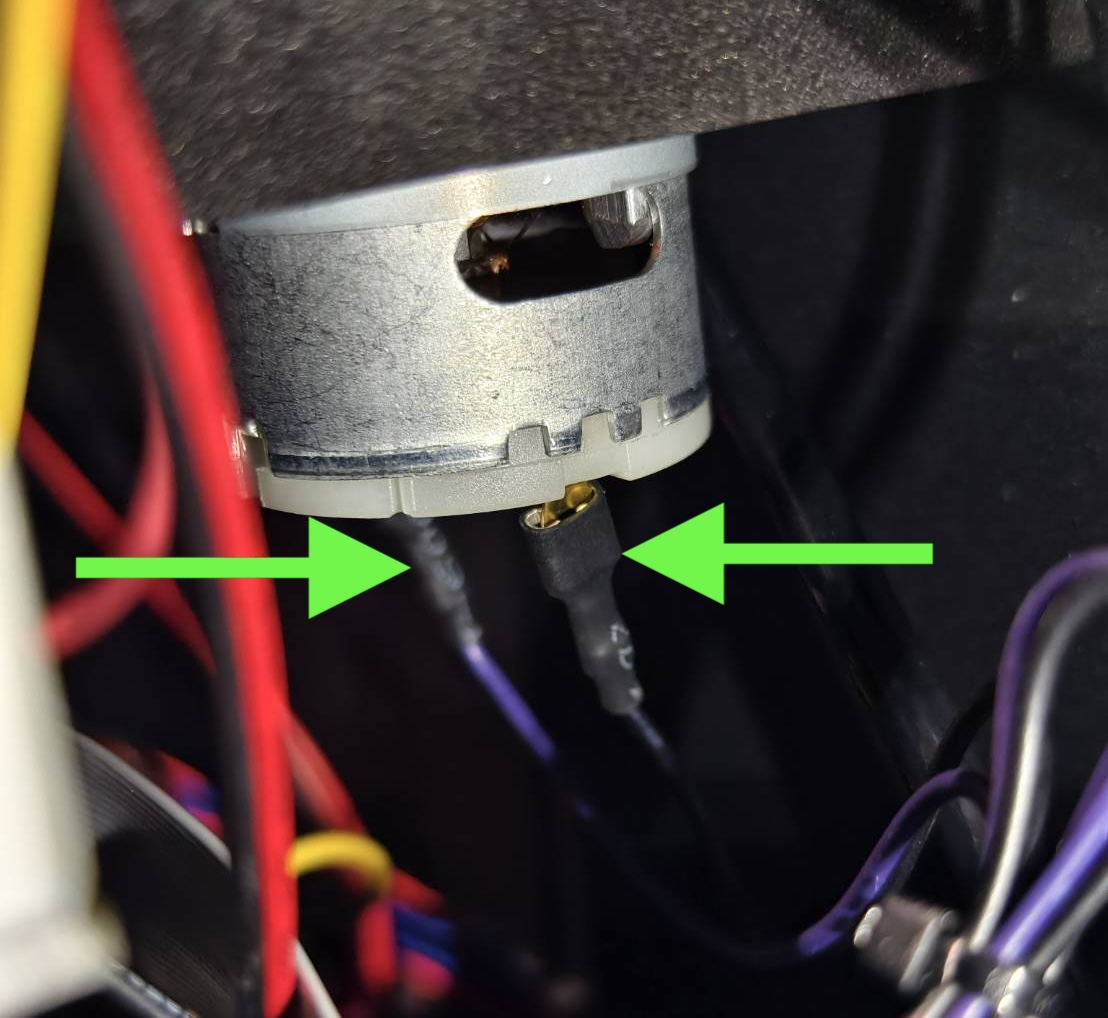

サイドカバーを開け、エアポンプ上部に接続されている2本のエアポンプワイヤーピンとエアホースを確認または再接続します。これは、ワイヤーとエアホースに損傷、緩み、折れ曲がりがないことを確認するためです。

  • サイドカバーを開けて、機械内部を確認します。

  • 2本のエアポンプワイヤーピンを確認または再接続します。（機械の電源を切ってください）

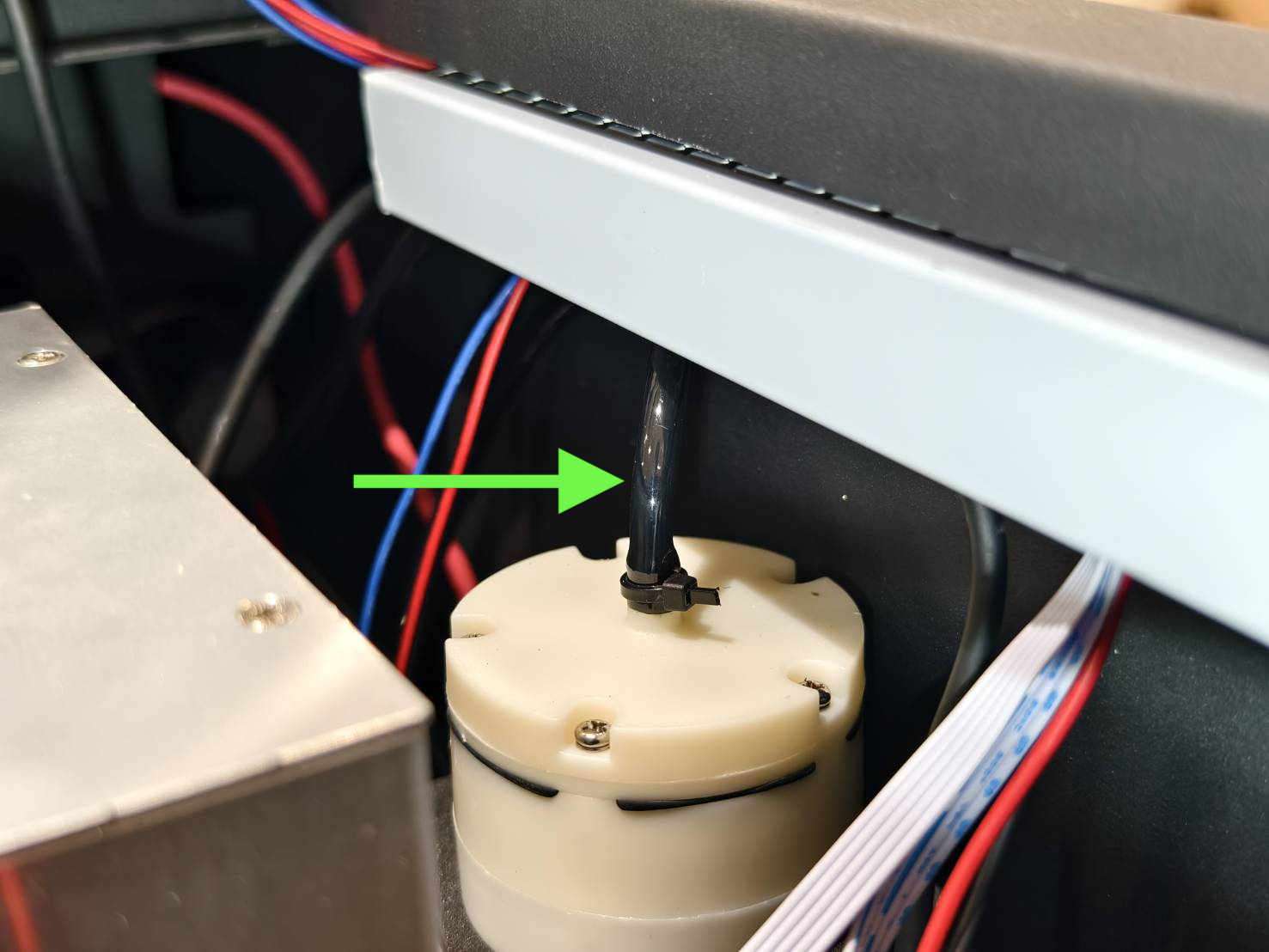

  • エアポンプのエアホースを確認します。

  • レーザーノズルのエアホースを確認してください。

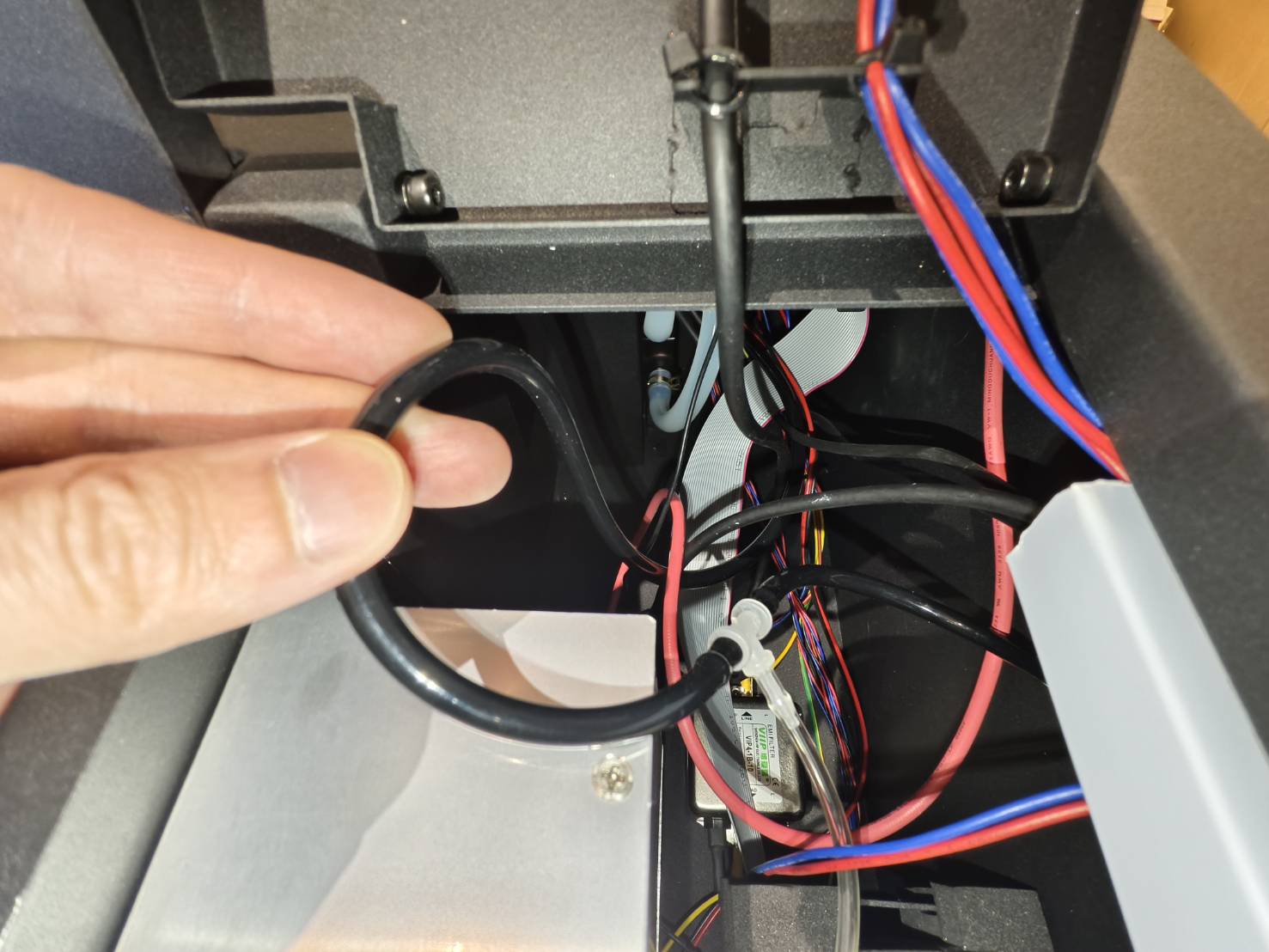

    ノズル上のエアホースが折れ曲がっています チェーン部分のエアホースが折れ曲がっています


  • 装置の電源を入れ、エアポンプを作動させて、レーザーノズルから空気が噴出しているか確認してください。


テスト結果と次の対応手順を判断します。



ステップ 2.2

装置を工場出荷時の設定にリセットし、レーザーノズルから空気が噴出しているか確認してください。

（メインページ > マシン > 次のページ > 工場出荷時設定にリセット > はい）



テスト結果と次の対応手順を判断します。



ステップ 2.3

ファームウェアを最新版に更新し、レーザーノズルから空気が噴出しているか確認してください。
Beambox II - ファームウェア更新ガイド



テスト結果と次の対応手順を判断します。



ステップ 2.4

パネル上でエアフロー値を表示し、レーザーヘッドを作業エリア内で移動させて、移動中に値が変化するか確認してください。

エアフロー速度テストの有効化方法



デモンストレーション:



テスト結果と次の対応手順を判断します。

  • 値が常に最大範囲を超えています >> ステップ5
  • 値が正常範囲内で最大値まで変動しています >> ステップ5



ステップ 2.5

タスクを実行し、エラーが発生するか確認してください。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次の対応手順を判断します。

  • いいえ、エラーは発生しません >> 問題が解決しました
    • 考えられる原因：
      1. システムに障害が発生しました



ステップ 3

パネル上でエアフロー値を表示し、レーザーヘッドを作業エリア内で移動させて、移動中に値が変化するか確認してください。

エアフロー速度テストの有効化方法



デモンストレーション:



テスト結果と次の対応手順を判断します。

  • 値が常に最大範囲を超えています >> ステップ5
  • 値が正常範囲内で最大値まで変動しています >> ステップ5



ステップ3.1

タスクを実行し、エラーが発生するか確認してください。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次の対応手順を判断します。

  • いいえ、エラーは発生しません >> 機器に問題はありません



ステップ3.2

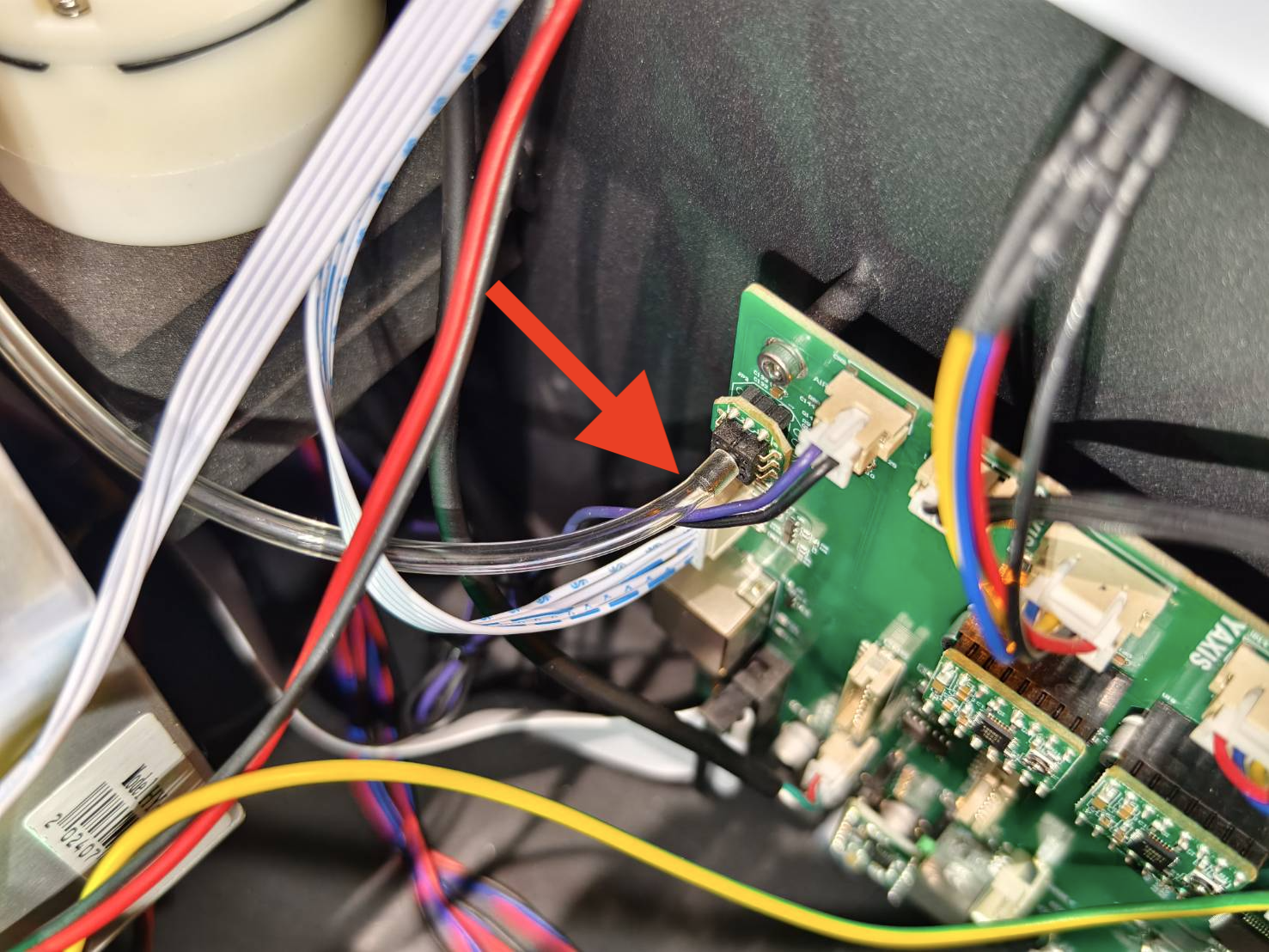

3方向透明チューブ（Tジョイント）を再接続してください。タスクを実行し、エラーが発生するか確認してください。

  • サイドカバーを開けて、機械内部を確認します。



  • 3方向透明チューブ（Tジョイント）を再接続してください。



  • タスクを実行し、エラーが発生するか確認してください。

    Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次の対応手順を判断します。

  • いいえ、エラーは発生しません >> 問題が解決しました
    • 考えられる原因：
      1. 3方向透明チューブ（Tジョイント）の接続不良でした



ステップ3.3

機器を工場出荷時の状態にリセットし、タスクを実行してエラーが発生するか確認してください。

（メインページ > マシン > 次のページ > 工場出荷時設定にリセット > はい）



テスト結果と次の対応手順を判断します。

  • いいえ、エラーは発生しません >> 問題が解決しました
    • 考えられる原因：
      1. システムに障害が発生しました



ステップ 4

3方向透明チューブ（Tジョイント）を再接続し、エアフロー値を確認してください。

  • サイドカバーを開けて、機械内部を確認します。



  • 3方向透明チューブ（Tジョイント）を再接続してください。



  • エアフロー速度テストを有効にし、レーザーヘッドを移動させて値を確認してください。



テスト結果と次の対応手順を判断します。

  • 値が常に最大範囲を超えています >> ステップ5
  • 値が正常範囲内で最大値まで変動しています >> ステップ5



ステップ4.1

エアホースと3方向透明チューブに漏れや損傷がないか確認してください。

  • レーザーノズルのエアホースを確認してください。

    ノズル上のエアホースが折れ曲がっています チェーン部分のエアホースが折れ曲がっています
  • エアポンプのエアホースを確認します。


  • 3方向透明チューブを確認してください。
  • エアホースコネクタに空気漏れがないか確認してください。必要に応じて再接続してください。

  • エアホースの他の経路を確認してください。

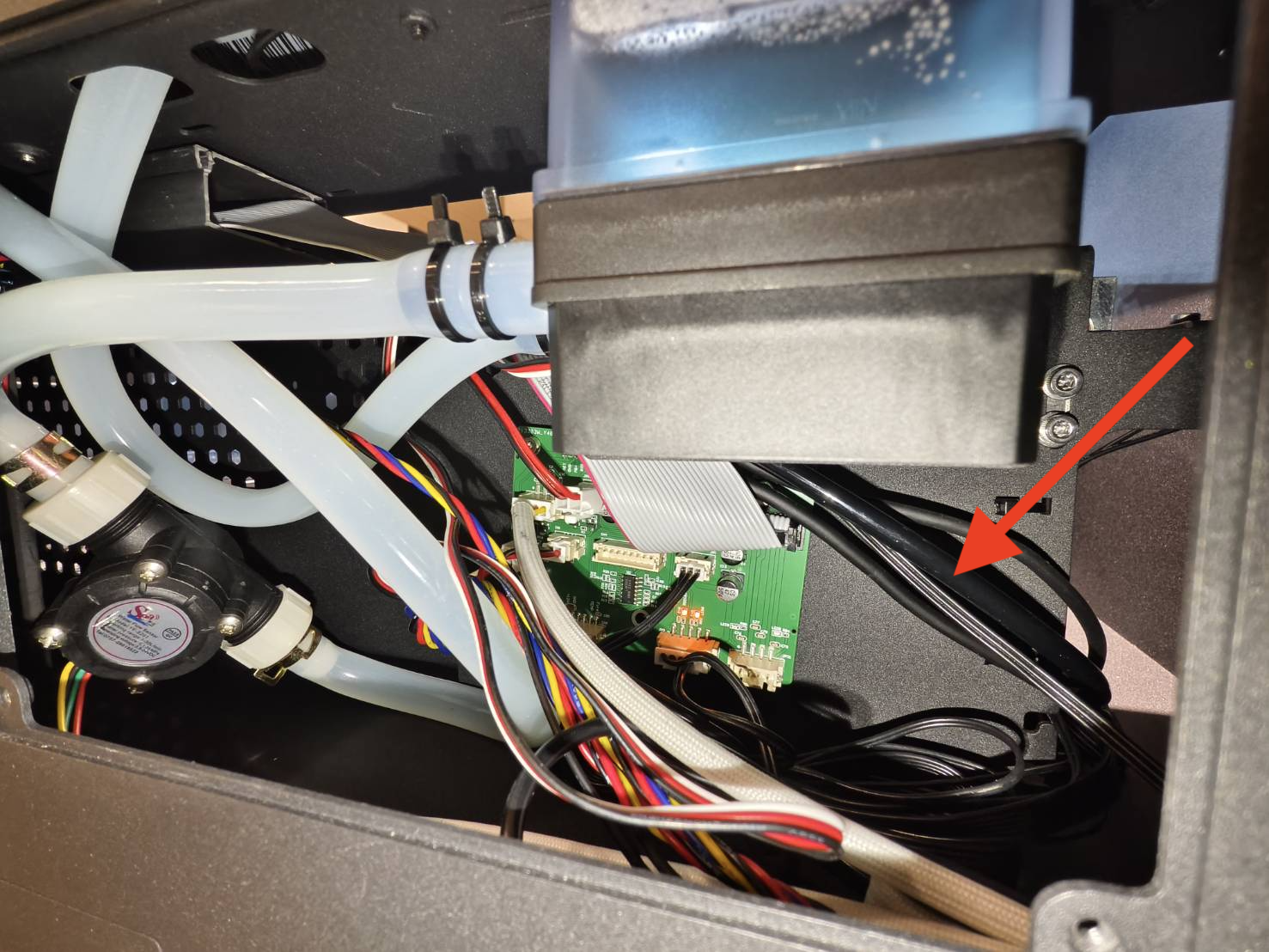

    エアホースの配置概要

    マシンの背面でエアホースの一部を確認できます。

    エアポンプ側でエアホースの一部を確認できます。



テスト結果と次の対応手順を判断します。

  • エアホースと3方向透明チューブは正常です >> ステップ4.2
  • エアホースまたは3方向透明チューブに不具合があります >> カスタマーサポートにお問い合わせください
    • 考えられる原因：
      1. エアホースに不具合があり、交換が必要です。
      2. 3方向透明チューブに不具合があり、交換が必要です。



ステップ4.2

マシンを工場出荷時の状態にリセットし、エアフロー値が正常になるか確認してください。

（メインページ > マシン > 次のページ > 工場出荷時設定にリセット > はい）



テスト結果と次の対応手順を判断します。

  • 値が常に最小値を下回っています >> カスタマーサポートにお問い合わせください
    • 考えられる原因：
      1. エアポンプの故障により交換が必要
      2. メインボードの故障により交換が必要
      3. 3方向透明チューブに不具合があり、交換が必要です。
  • 値が常に最大範囲を超えています >> ステップ5
  • 値が正常範囲内で最大値まで変動しています >> ステップ5



ステップ4.3

タスクを実行し、エラーが発生するか確認してください。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次の対応手順を判断します。

  • いいえ、エラーは発生しません >> 問題が解決しました
    • 考えられる原因：
      1. システムエラーが発生しました
      2. 3方向透明チューブ（Tジョイント）の接続不良でした



ステップ5

サイドカバーを開け、黒いエアホースが折れ曲がっていないか確認してください。

  • サイドカバーを開けて、機械内部を確認します。



  • エアポンプのエアホースを確認します。


  • 3方向透明チューブを確認してください。


  • エアホースコネクタに空気漏れがないか確認してください。必要に応じて再接続してください。
  • エアホースの他の経路を確認してください。

    エアホースの配置概要

    マシンの背面でエアホースの一部を確認できます。

    エアポンプ側で、エアホースの一部を確認できます。

テスト結果と次の対応手順を判断します。

  • エアホースに折れ曲がりはありません >> ステップ 6



ステップ5.1

エアホースの折れ曲がった部分をまっすぐに伸ばし、エアフロー値をテストしてください。
切断しないでください。ここでの目的は、ホースをまっすぐにするために力を加えることのみです。



テスト結果と次の対応手順を判断します。



ステップ 5.2

タスクを実行し、エラーが発生するか確認してください。

Screenshot 2024-05-31 at 3.16.46 PM.png



テスト結果と次の対応手順を判断します。

  • いいえ、エラーは発生しません >> 問題が解決しました
    • 考えられる原因：
      1. エアホースは折れ曲がっていましたが、まっすぐに伸ばして修正できました



ステップ 5.3

装置を工場出荷時の状態にリセットし、エラーが表示されるか確認してください。

（メインページ > マシン > 次のページ > 工場出荷時設定にリセット > はい）



テスト結果と次の対応手順を判断します。

  • いいえ、エラーは発生しません >> 問題が解決しました
    • 考えられる原因：
      1. システムに障害が発生しました



ステップ 6

装置を工場出荷時の状態にリセットし、エアフロー値を確認してください。

（メインページ > マシン > 次のページ > 工場出荷時設定にリセット > はい）



テスト結果と次の対応手順を判断します。

  • 値が正常範囲内で最大値まで変動しています >> ステップ 6.1



ステップ 6.1

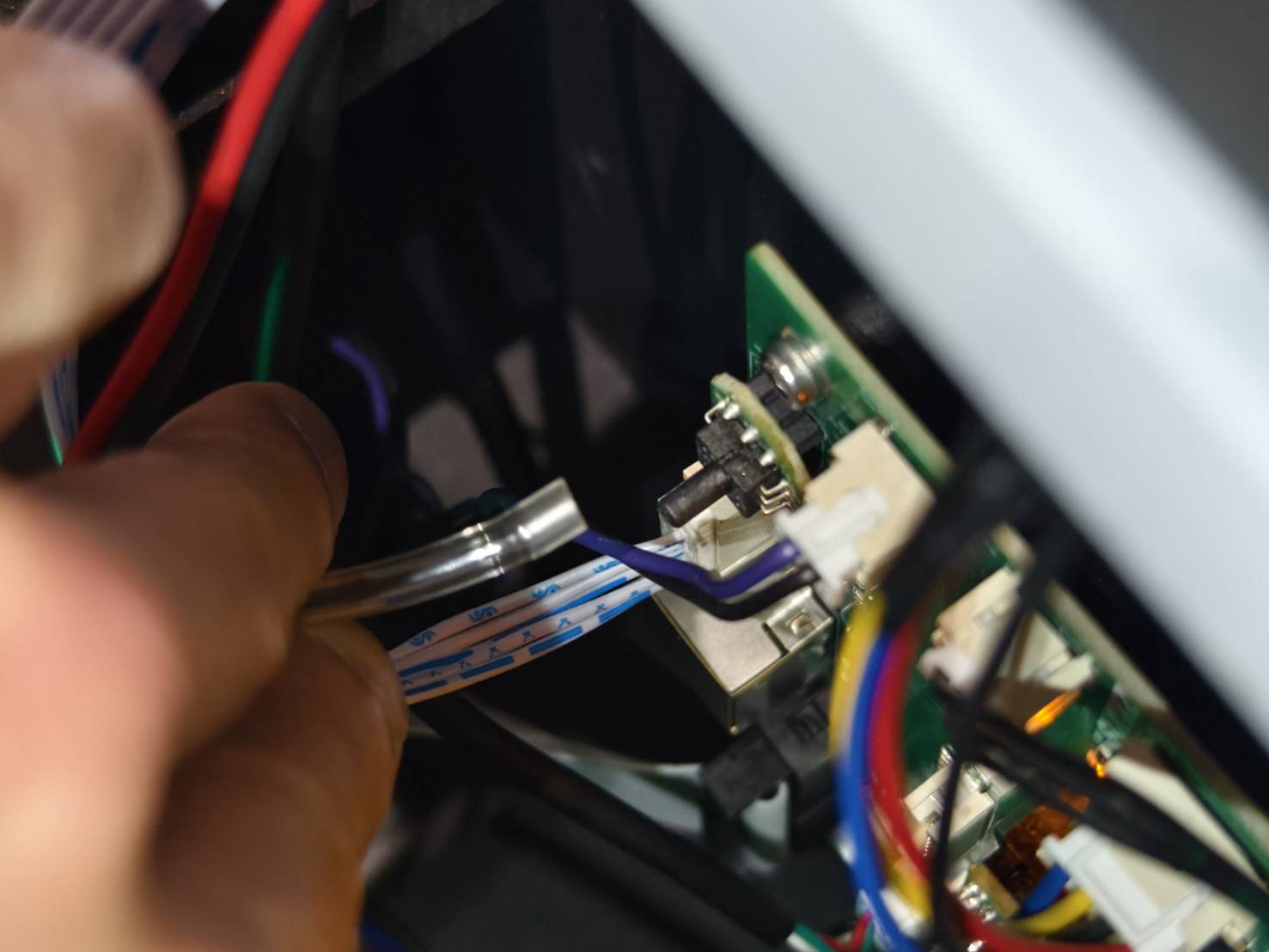

メインボードから3方向透明チューブを取り外し、値が低下するか確認してください。




テスト結果と次の対応手順を判断します。

  • 値が低下し、正常範囲を下回ったままです >> カスタマーサポートにお問い合わせください
    • エアポンプの故障により交換が必要
    • エアホースのどこかが見えない箇所で折れ曲がっています
    • メインボードに不具合があり、交換が必要です（可能性は低い）
    • 3方向透明チューブに不具合があり、交換が必要です（可能性は低い）



カスタマーサポートにお問い合わせください
