説明:
タスク中にシステムがドアが開いていることを検出すると、「#901 Door Opened」エラーがポップアップ表示されます。
この症状は通常、システムがドア閉信号を検出できないこと、つまりドア アイコンを閉じるように変更できないことです。もう 1 つの症状は、ドアがしっかりと閉まっていても、タスク中にエラーがランダムに表示されることです。
マシンにどのような症状がある場合でも、以下の手順を 1 つずつ実行してください。
考えられる原因
|
準備物：
自己準備：
1｜瞬間接着剤
2｜マグネット x 2個
ステップ 1 - パルスを 0% に設定します。
安全上の理由から、テスト中にパルスが発生しないように電力率を 0% に設定してください。
ステップ 2 - ドアの磁石を確認します。

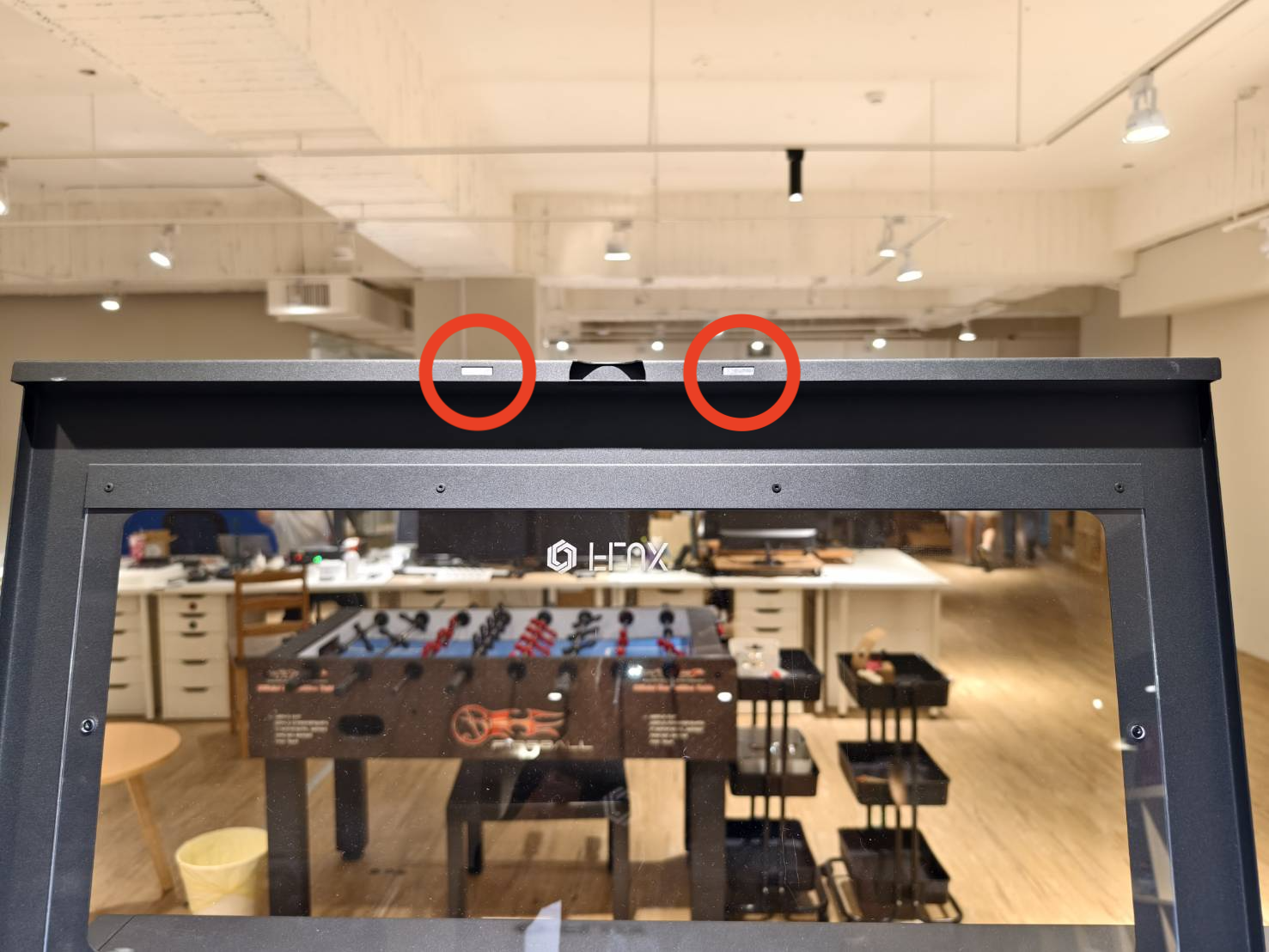

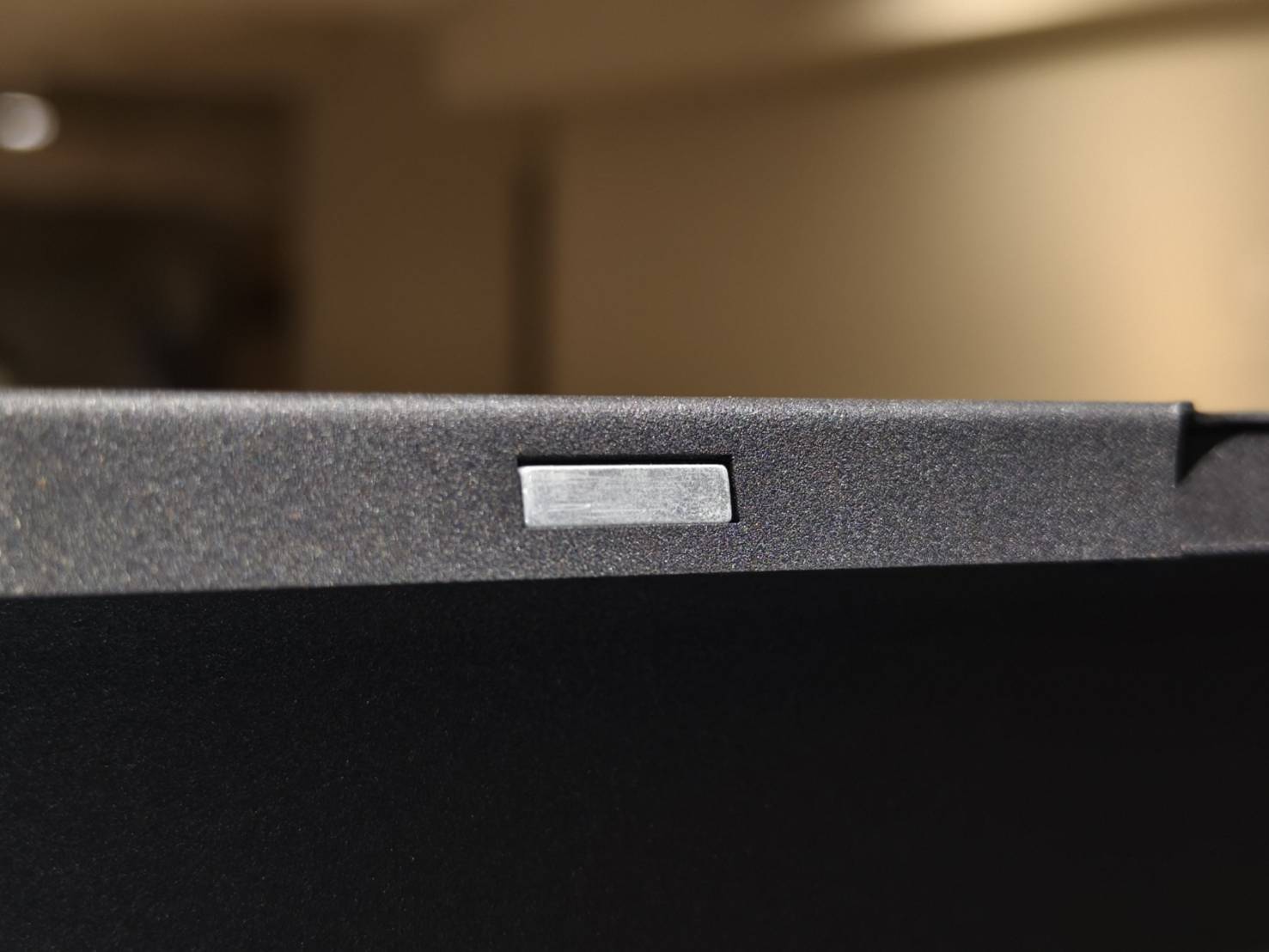

扉には磁石が2つ付いています。ドアを開けて確認してください。
結果と次のアクションを決定します。
|
|
|
ステップ 3 - ドアセンサーを確認します。
この手順では、2 つの外部磁石を使用してドア センサーが正常に動作するかどうかをテストします。
注:
構造は Beambox 2 と同じであるため、次の写真またはビデオは HEXA を使用してデモされています。
- ドアセンサーはシャーシLEDライトに埋め込まれています。以下のビデオをご覧ください。
- ドアセンサーには、 2 つの LED が赤色に点灯し、常にオンになります。。
- 両方の LED ライトの近くに磁石を置きます。ライトは「より明るい「磁石を検出したとき。両方の LEDs が同時に磁石を検出すると、ドア閉信号がシステムに送信され、パネル上のアイコンが変更されます。

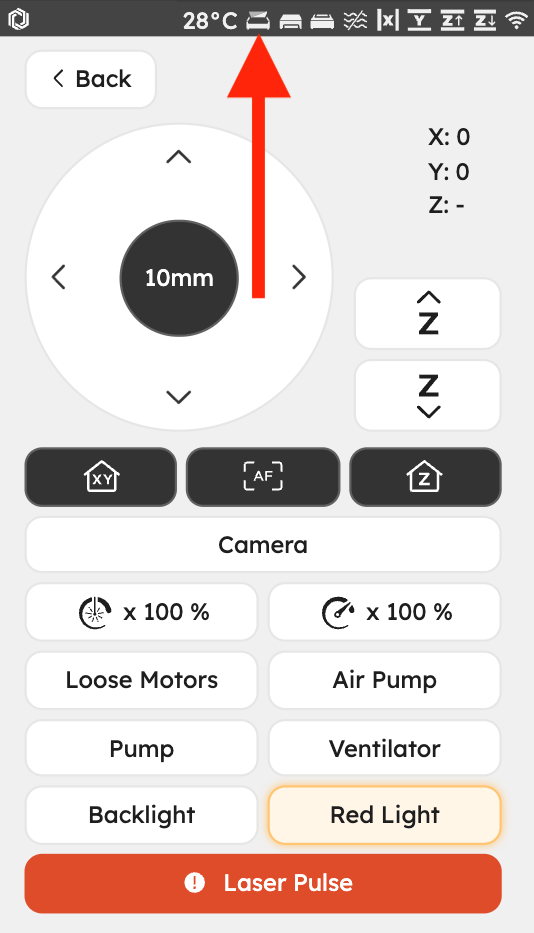

- 「メンテナンス」に進み、原点復帰が完了するまで待ち、ドアのステータスアイコンを確認します。
結果と次のアクションを決定します。
|
|
|
|
ステップ 4 - センサーのケーブルを取り外し、アイコンを確認します。
センサーがシステム (メインボード) から取り外されたとき、アイコンは常に「開いた」ままになります。
- マシンの電源を切り、ケーブルを抜きます。
マシンの電源を入れ、以下のビデオのようにアイコンを確認します。
結果と次のアクションを決定します。
|
|
ステップ 4.1 - ケーブルを再度差し込み、スペーサーを使用して再度テストします。
- マシンの電源を切り、ケーブルを再度差し込み、マシンの電源を入れます。
- 2 つの磁石をセンサーの LED ライトに置きます。
ライトは「より明るい「磁石を検出したとき。 (この写真はHEXAで撮影しました。)
- 「コントロール」に移動し、ホーミングが完了するまで待ち、ドアのステータスアイコンを確認します。
結果と次のアクションを決定します。
|
|
|
|
ステップ 5 - ファームウェアを再更新し、磁石でテストする
-
ファームウェアを最新のものにアップデートしてください。以下のリンクを参照してください。
Firmware Update Guide
- 2 つの磁石をセンサーの LED ライトに置きます。
ライトは「より明るい「磁石を検出したとき。 (この写真はHEXAで撮影しました。)
結果と次のアクションを決定します。
|
|
ステップ 6 - ドアセンサーの位置を確認します。
センサーの位置がずれたり、脱落したりして磁石の検出に失敗する可能性があります。

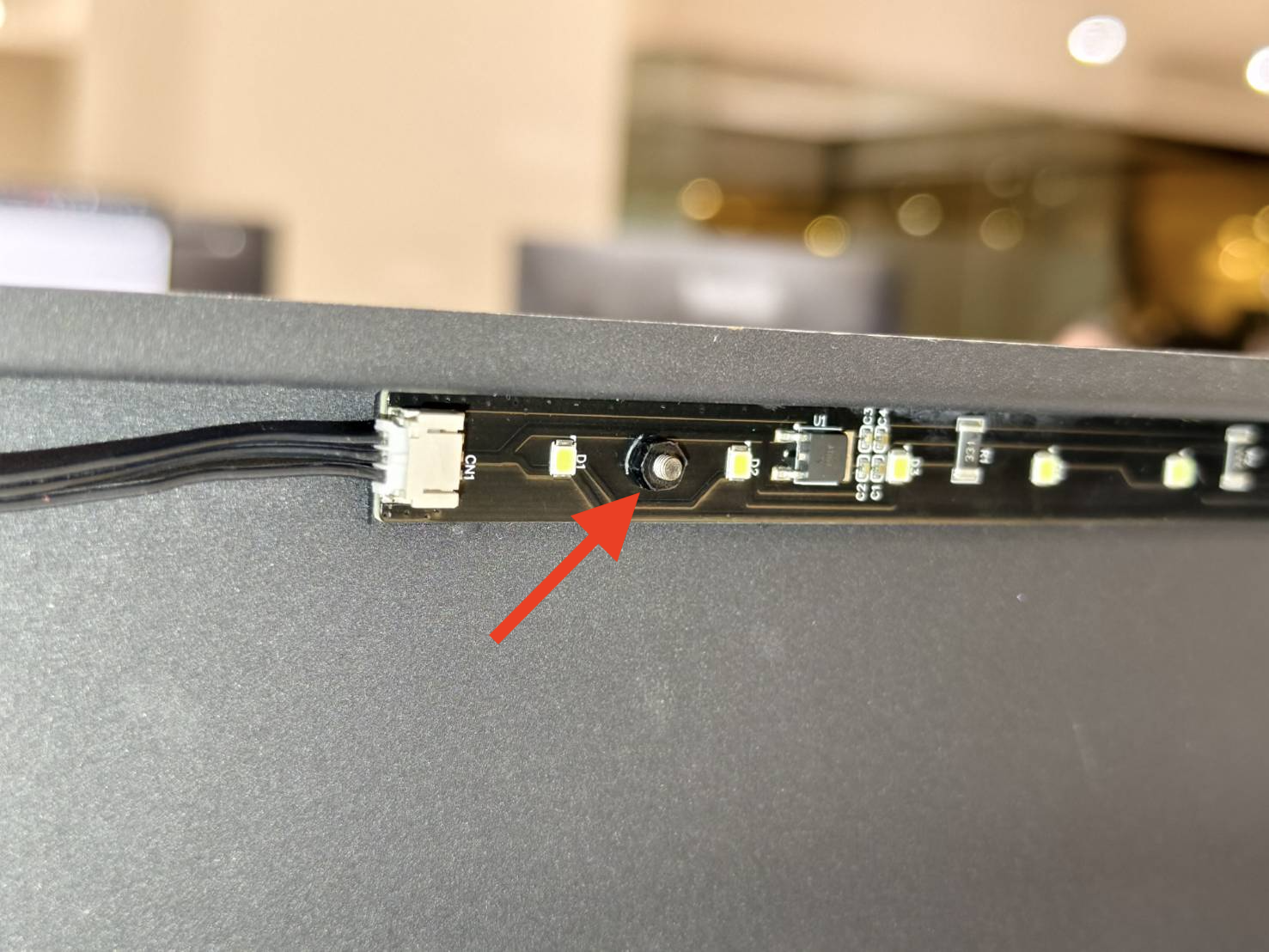

- ほとんどの場合、下の写真のようにセンサーが外れてしまいます。
(この写真はHEXAで撮影しました。)

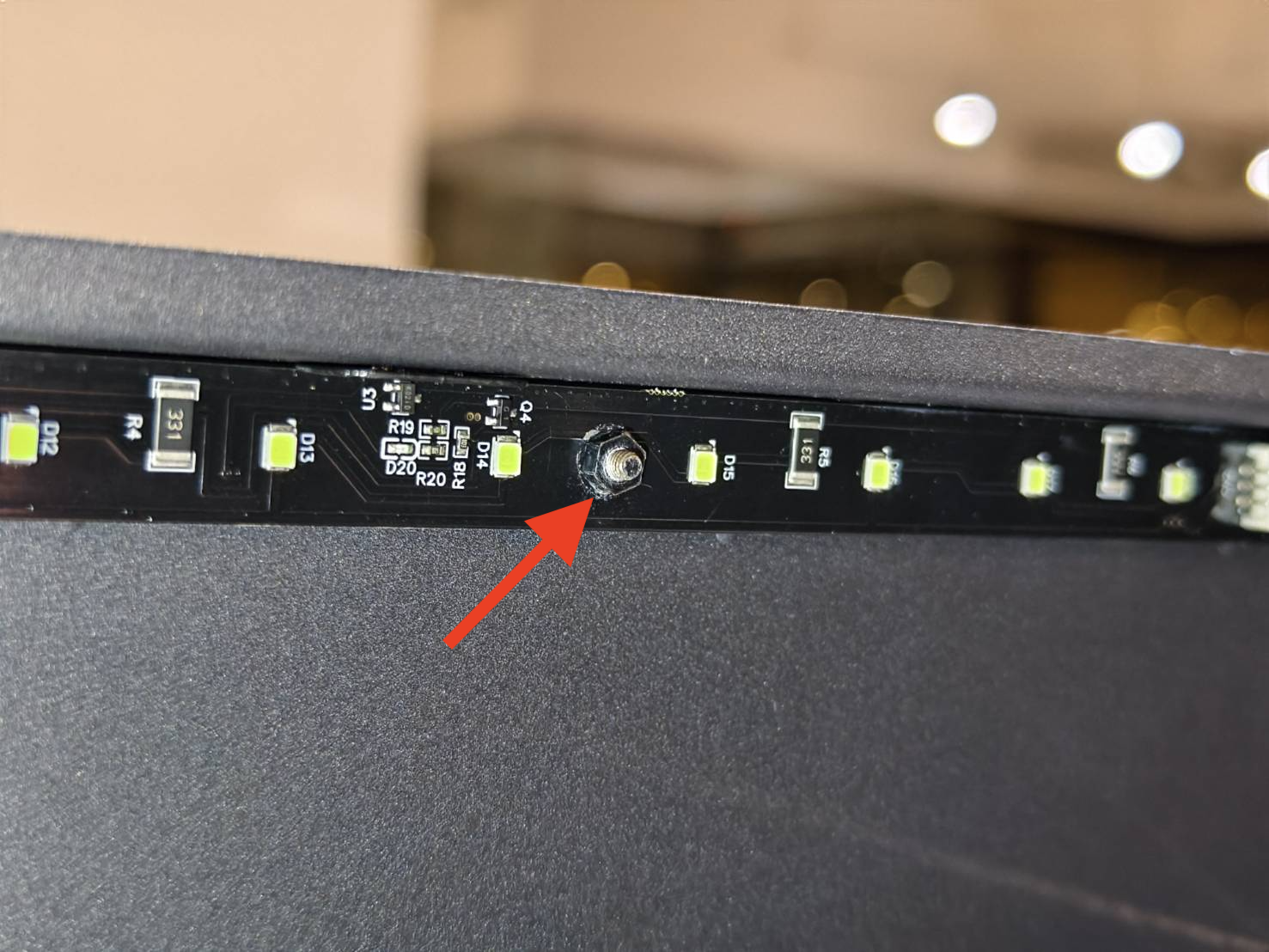

- 正しい位置は、センサーと金属フレームの上部の間に隙間がないことです。
(この写真はHEXAで撮影しました。)
結果と次のアクションを決定します。
|
|
ステップ 6.1 - センサーの位置を変更します。
- 六角ナットがしっかりとねじ込まれているかどうかを確認し、センサーをねじ付きロッドに再配置します。
|
|
ステップ 7 - ドアの閉まりテスト:
磁石を取り外してドアを閉めて、アイコンの状態とセンサーの赤い LED ライトの反応を確認します。
- 赤い LED ライトは、ドアが閉まっているときは両方とも明るくなければなりません。

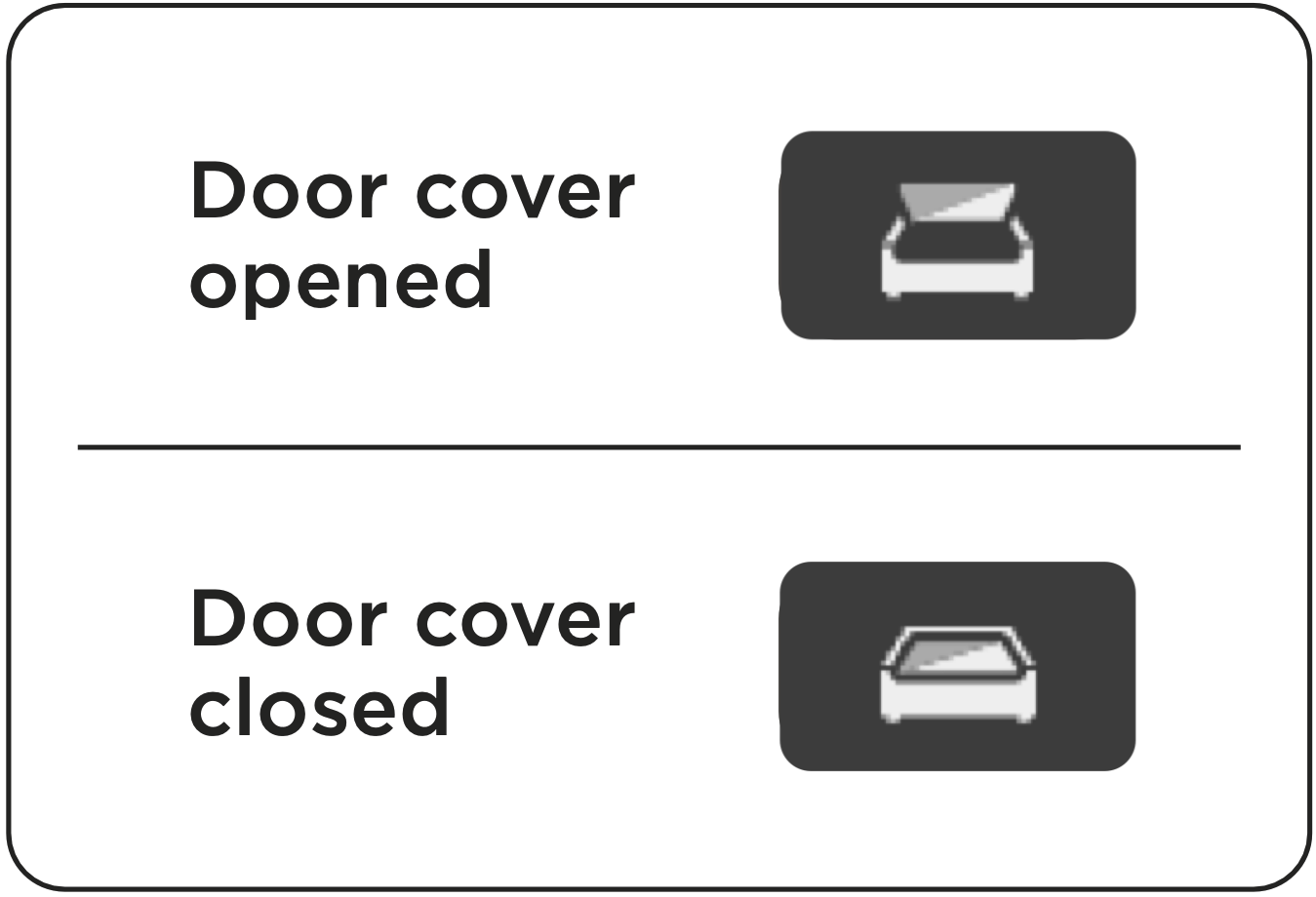

- ドアが閉まるときはドアアイコンが閉じ、ドアが開くときはドアアイコンが開く必要があります。
結果と次のアクションを決定します。
|
|
|
ステップ 8 - RK board を再フラッシュし、ファームウェアを更新する
オペレーティング システムが破損している場合、ランダムなエラーが発生することがあります。
- ガイドに従って、RK board を再フラッシュしてください。
-
ファームウェアを最新のものにアップデートしてください。以下のリンクを参照してください。
Firmware Update Guide
- 更新後、ランダム タスクを実行して、#901 が再度表示されるかどうかを確認してください。
結果と次のアクションを決定します。
|
|
ステップ 9 - 地元の再販業者または FLUX サポートに報告します。
- 問題を地元の再販業者または FLUX サポートに適切に報告するには、以下のリンクの手順に従ってください。 【カスタマーサービスへのお問い合わせ】
※この記事で収集したお使いのマシンの問題を示す写真やビデオなどの情報は、販売代理店または FLUX サポートと共有する必要があります。
#END
