説明:
Z軸の問題の原因は複雑な場合があります。オートフォーカス機能の失敗、プラットフォームが全く動かない、プラットフォームがホーム位置に戻れない、または最上部に到達できないなど、様々な症状が関連しています。以下の手順に従って、Z軸の問題のトラブルシューティングを行ってください。
マシンの問題がフォーカス距離の不正確さである場合は、フォーカス距離の調整に関する article を参照してください。
考えられる原因
|
ステップA1

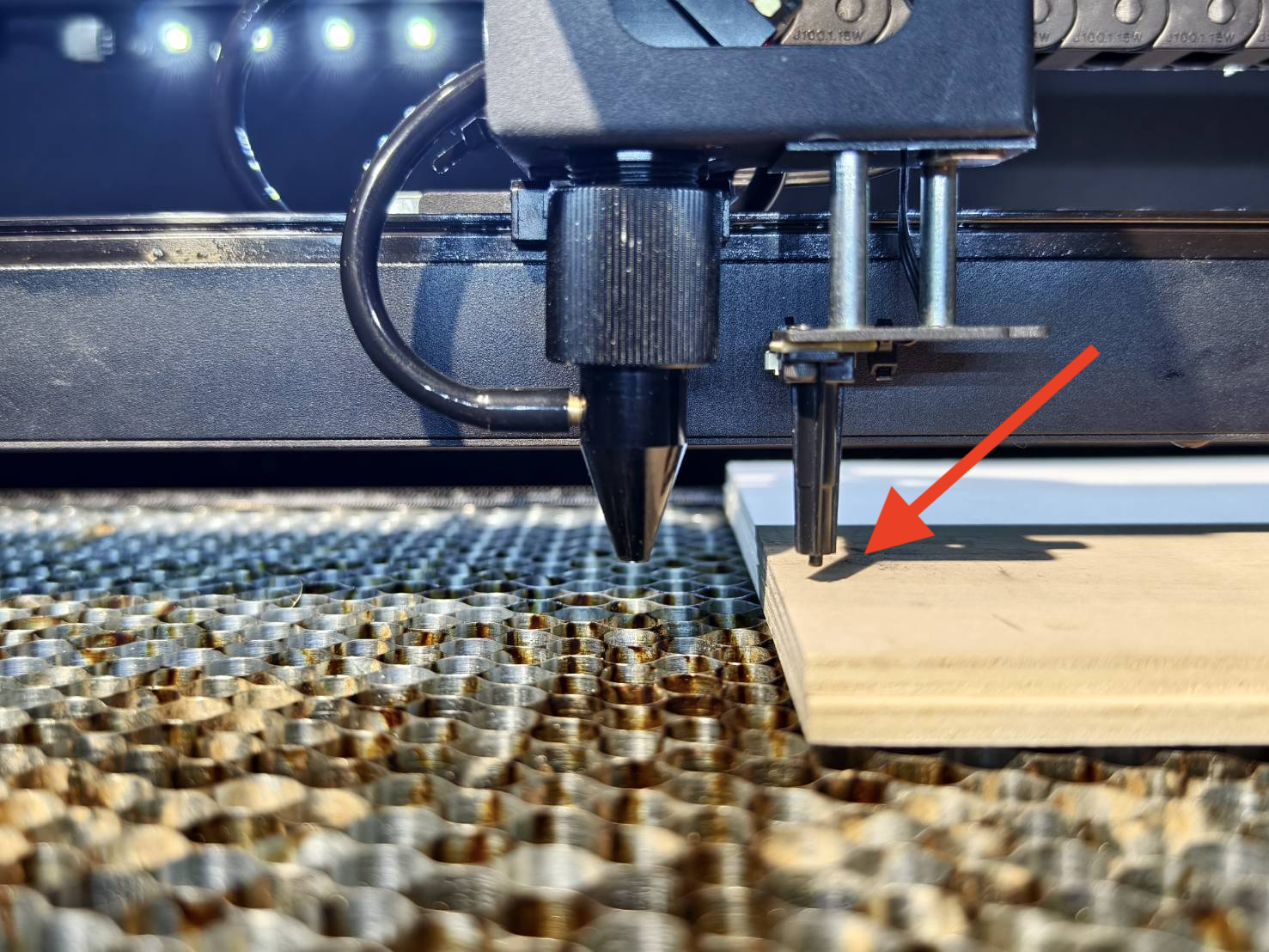

レーザーノズルが表面に接触しない状態でオートフォーカステストを実行してください。
ハニカム上に材料を配置し、フォーカス時にフォーカスプローブのみが到達できる位置までレーザーヘッドを移動させてください。
テスト結果と次に取るべき対応を判断してください。
|
|
ステップ A1.1

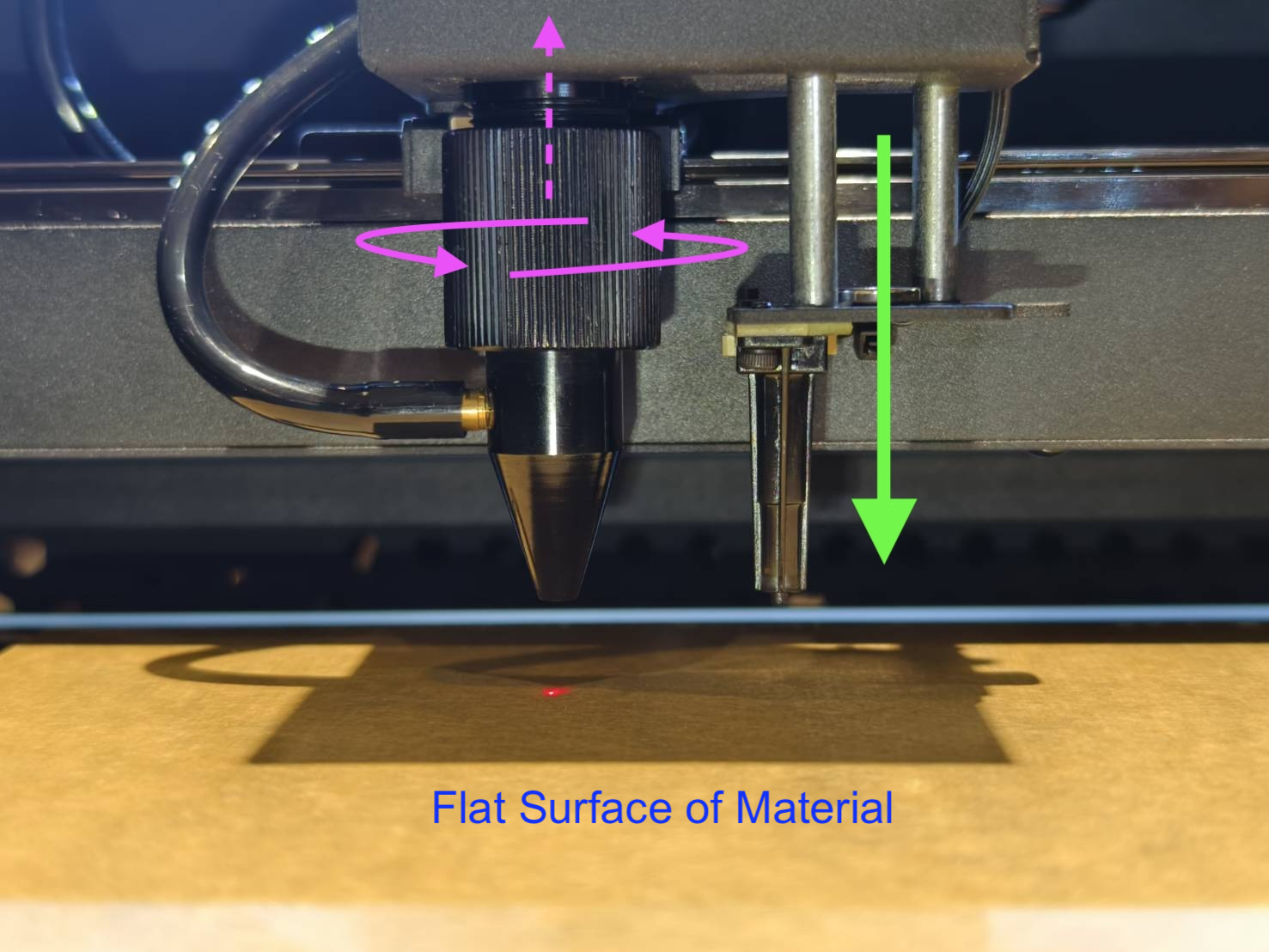

- プローブが最下点まで下がり、プローブがノズルより長くなっていることを確認してください。
- ノズルをしっかりと締め付けてください。締め付けることでノズルが上がり、フォーカス時にフォーカスプローブとの干渉を防ぐことができます。
- ノズル先端とプローブの長さが非常に近いため、材料が十分に平らで、ノズル先端が先に接触しないことを確認してください。
- 上記の点を確認した後、再度オートフォーカスを実行してください。
テスト結果と次に取るべき対応を判断してください。
|
|
ステップ A1.2
以下の動画を参照し、プローブよりも先にノズル先端が材料表面に接触するような状況かどうかを確認してください。
テスト結果と次に取るべき対応を判断してください。
|
|
ステップA2

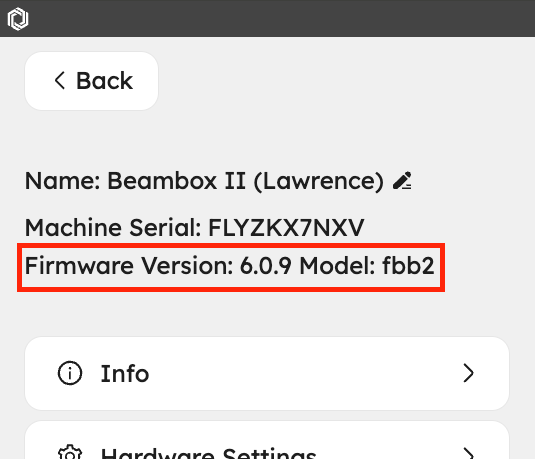

ファームウェアを最新バージョンに更新または再更新し、問題が解決するかどうか確認してください。
手順については、リンクをご参照ください。
4-7 ファームウェアのアップデート
テスト結果と次に取るべき対応を判断してください。
|
|
ステップ A3
ハニカムとブラケットを取り外してください。

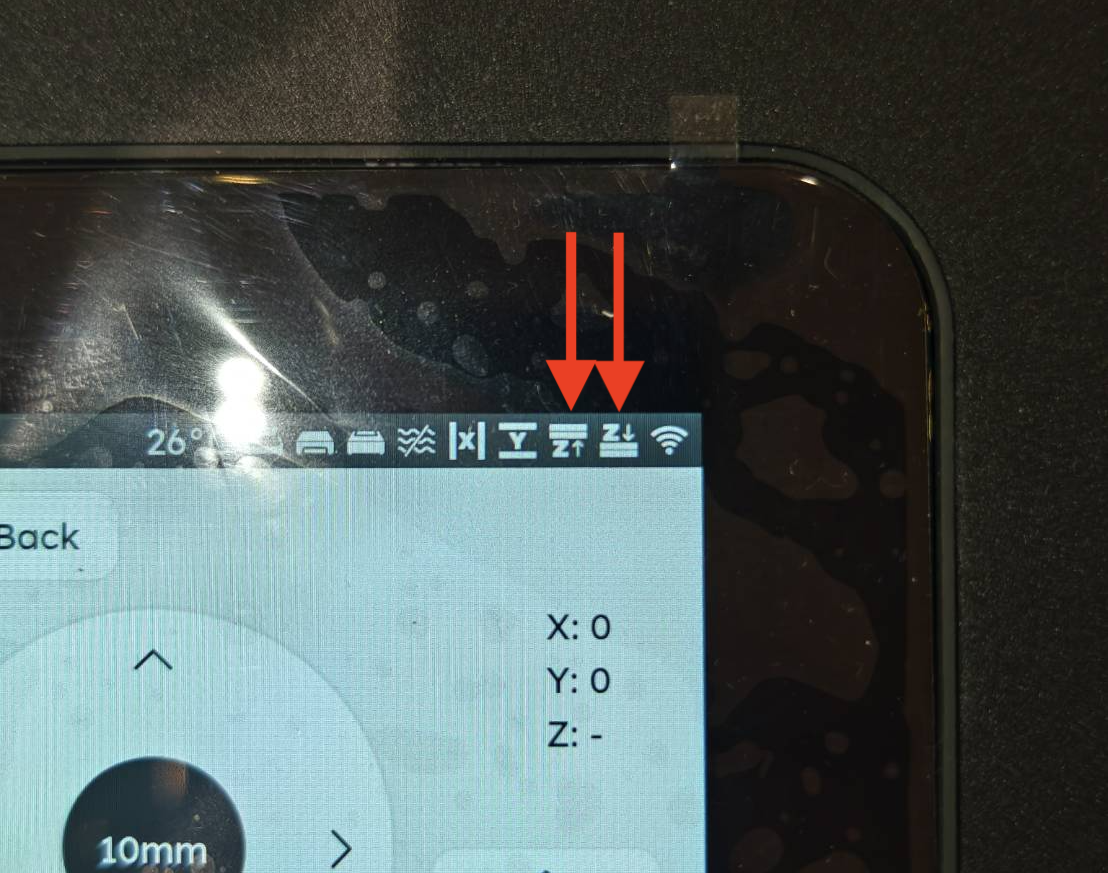

パネルの「メンテナンス」に移動し、Z軸リミットスイッチの両方を押してアイコンの変化を確認してください。
パネル上の上部と下部のZ軸リミットアイコンは正常に動作していますか？
テスト結果と次に取るべき対応を判断してください。
ステップ A4
メインボード上のZ軸リミットスイッチのケーブルを抜き、パネル上のアイコンを確認してください。両方のアイコンが閉じていますか？
-

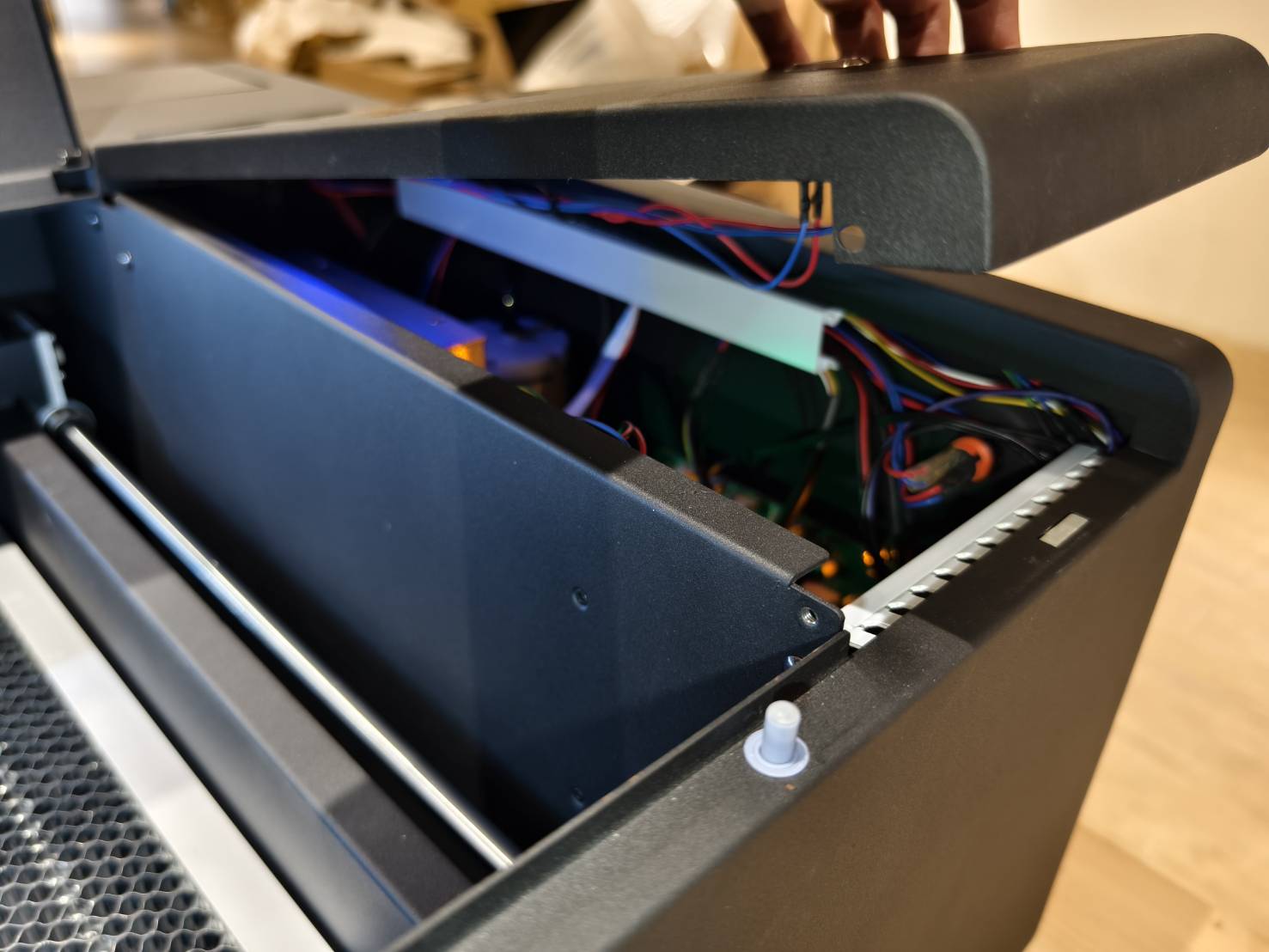

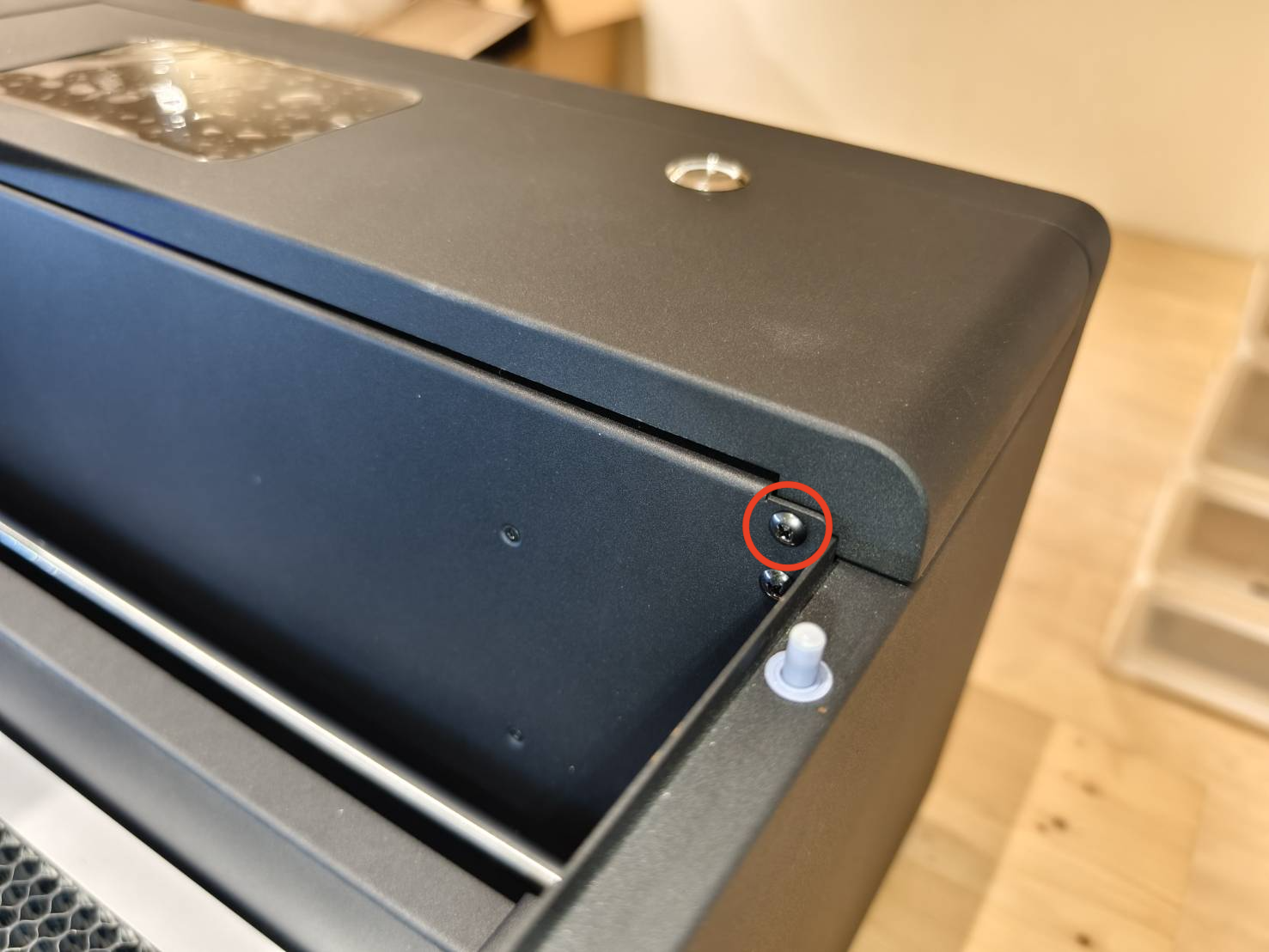

マシンの電源を切ってください。サイドカバーを開けて、マシンの内部を確認してください。

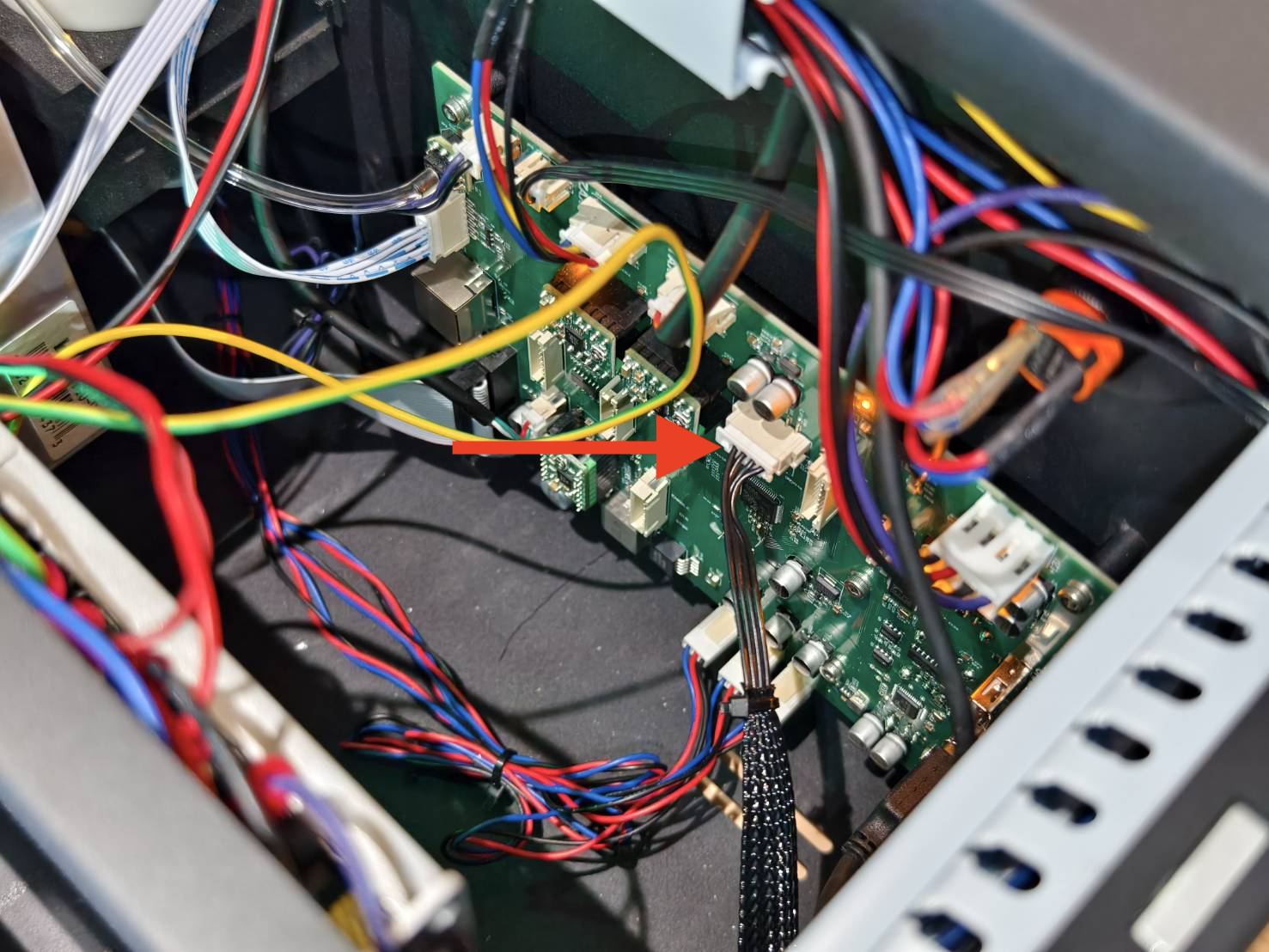

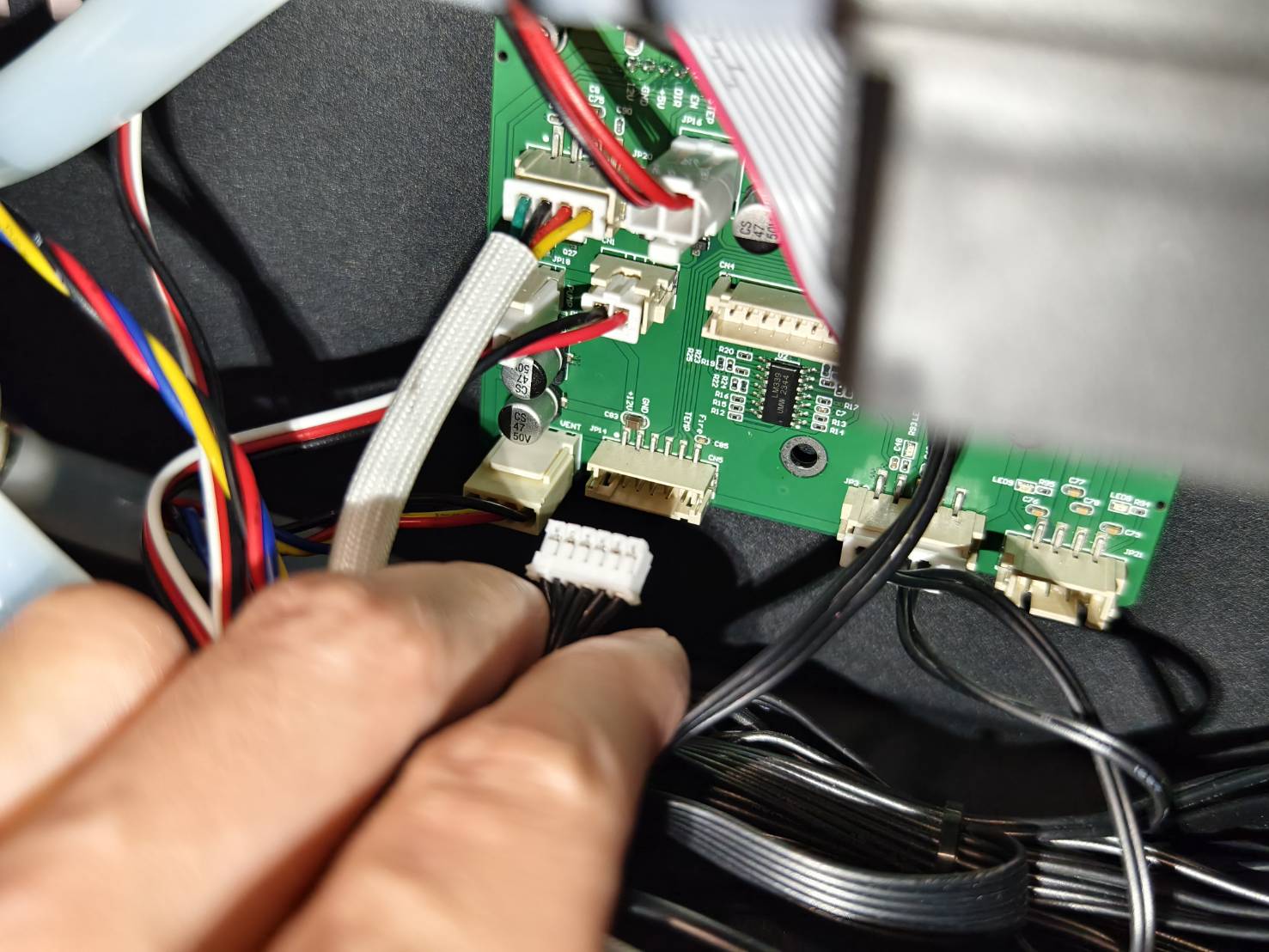

- Z軸リミットスイッチのフラットケーブルを抜いてください。
（お使いのPCBボードが写真と異なる場合は、 図 を参照してください。）
- マシンの電源を入れ、アイコンを確認してください。両方のアイコンが閉じていますか？
テスト結果と次に取るべき対応を判断してください。
|
|
ステップ B1
ハニカムを再設置してください。

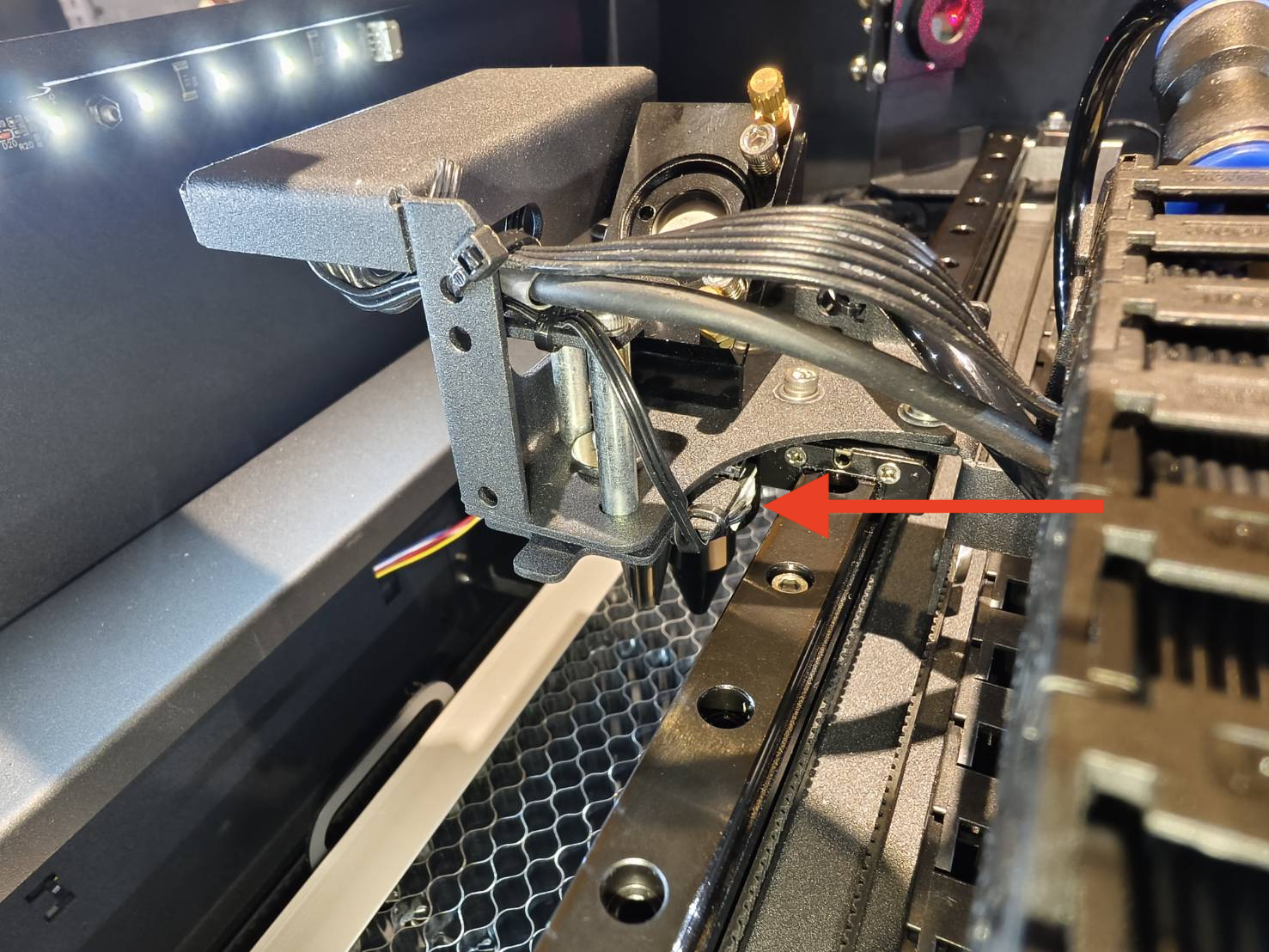

プラットフォームによって上下両方のZ軸リミットスイッチが作動するかどうかを確認してください。
ベッドを下げてから上限まで上げて、Z軸リミットスイッチが作動するかどうかを確認してください。
| 正常な例 - 作動した場合 |
|
異常な例 - 作動しない場合 （HEXAを使用して説明） |
テスト結果と次に取るべき対応を判断してください。
|
|
|
|
ステップB2
ベッドを手動で上下に動かし、スムーズに上下に移動できるか確認してください。
ステップB2.1
4本のリードスクリューに潤滑剤を塗り、プラットフォームが手動およびパネル操作で移動できるか確認してください。
詳細は記事をご参照ください。
テスト結果と次に取るべき対応を判断してください。
|
|
|
ステップB3

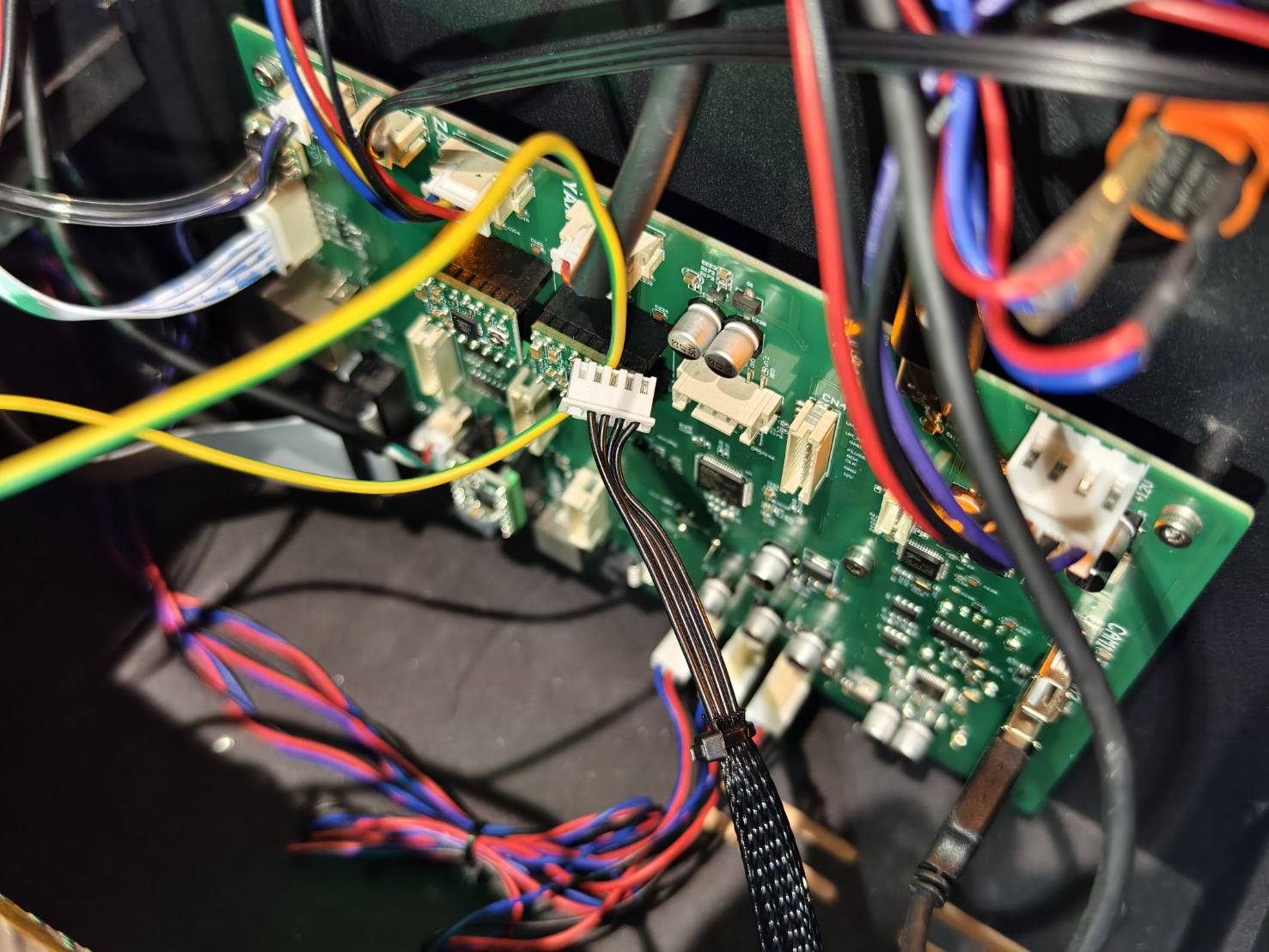

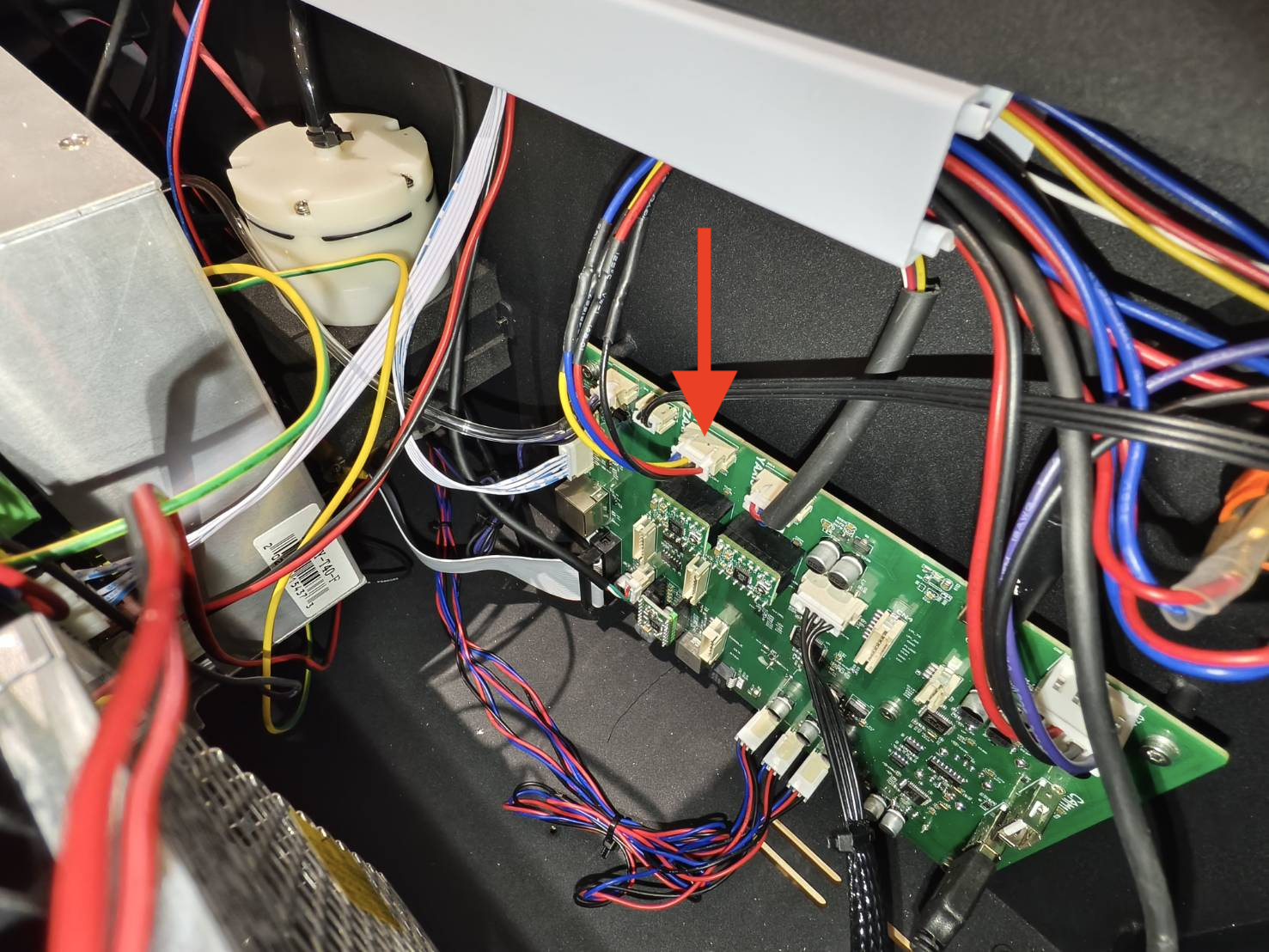

Z軸モーターケーブルを抜き差ししてください。その後、パネルを使用してプラットフォームを上下に動かしてみてください。
（お使いのPCBボードが写真と異なる場合は、 図 を参照してください。）
-
マシンの電源を切ってください。サイドカバーを開けて、マシンの内部を確認してください。

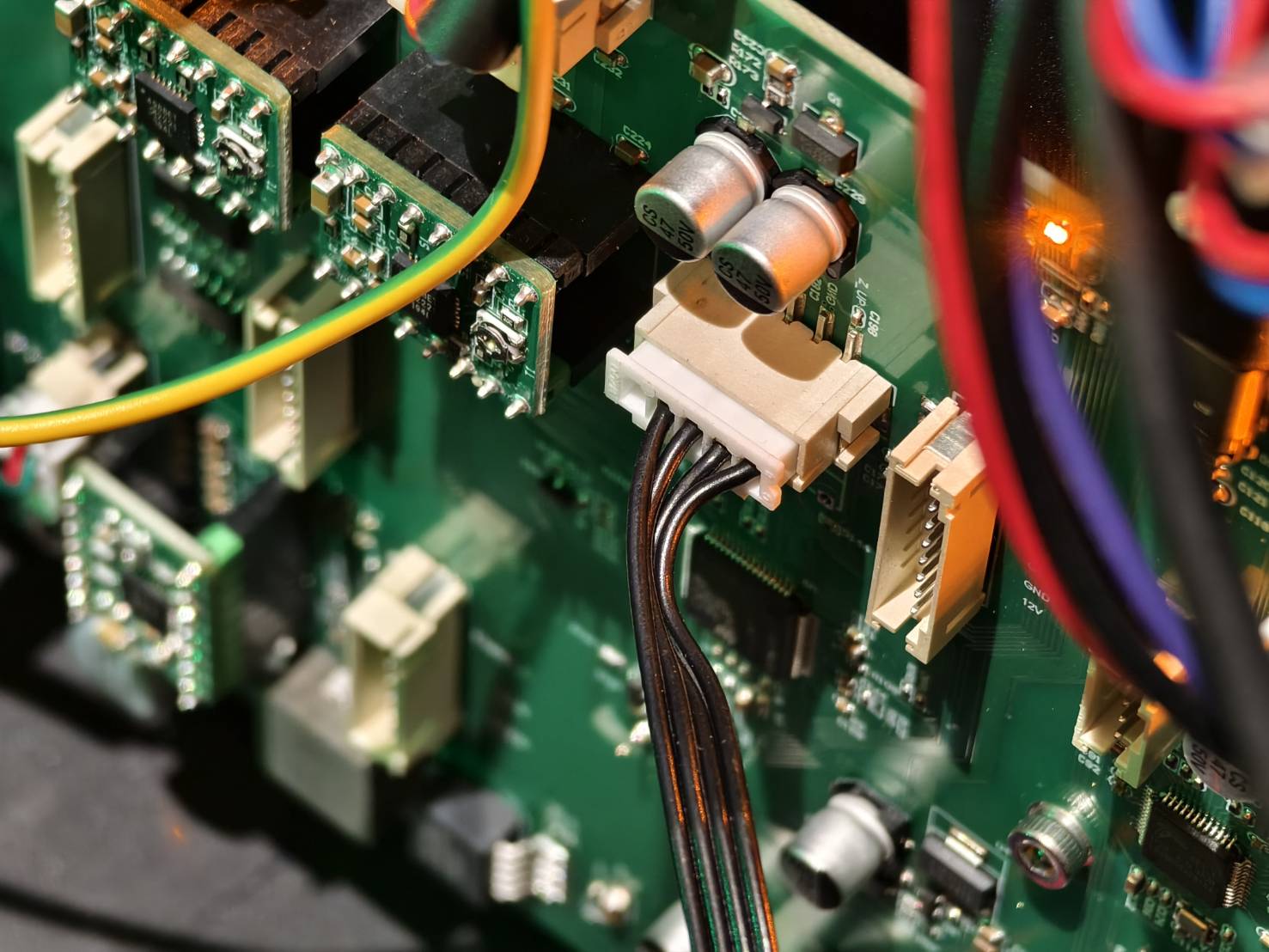

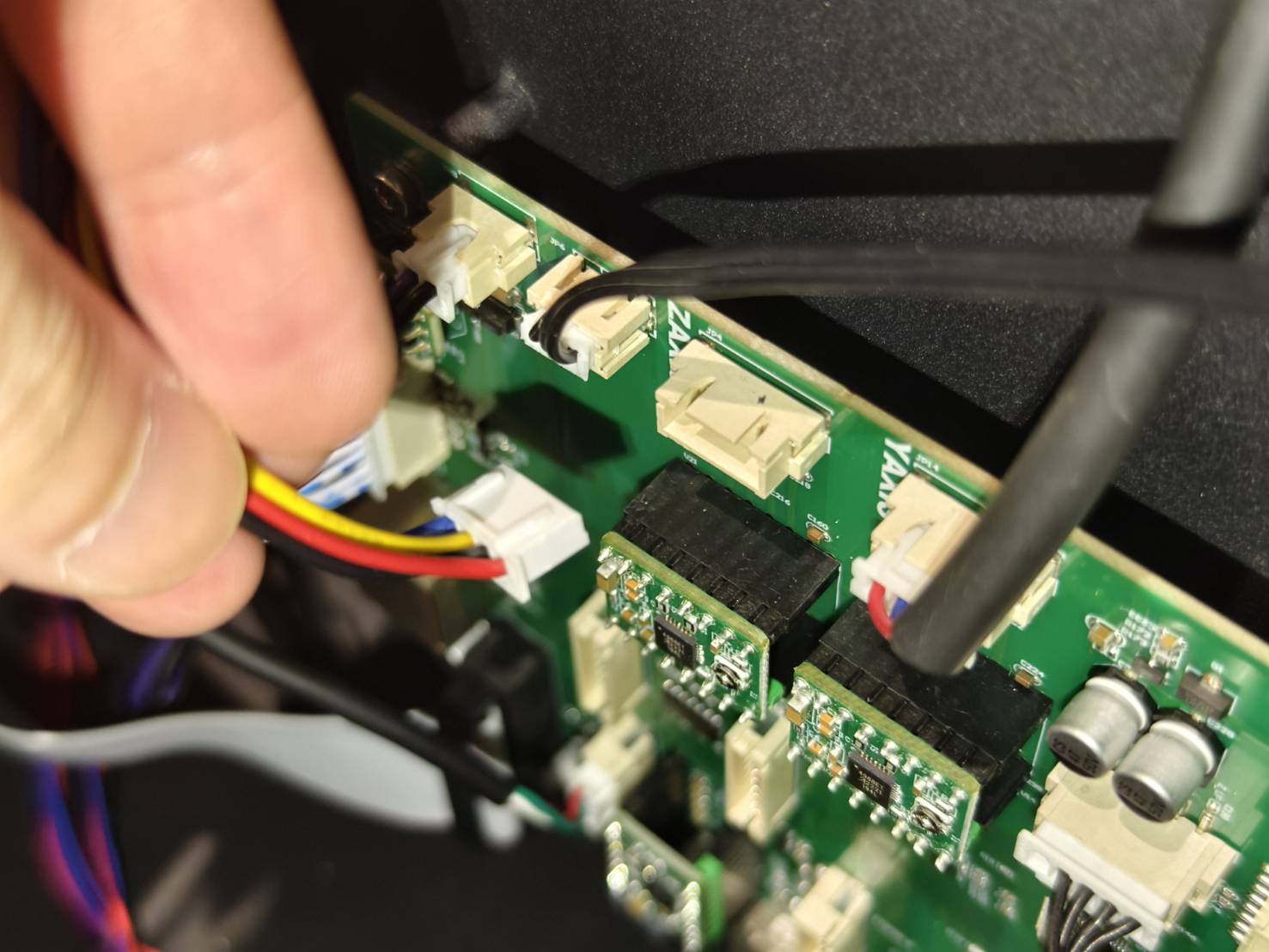

- Z軸モーターケーブルを抜き差ししてください。
テスト結果と次に取るべき対応を判断してください。
|
|
|
ステップ B4

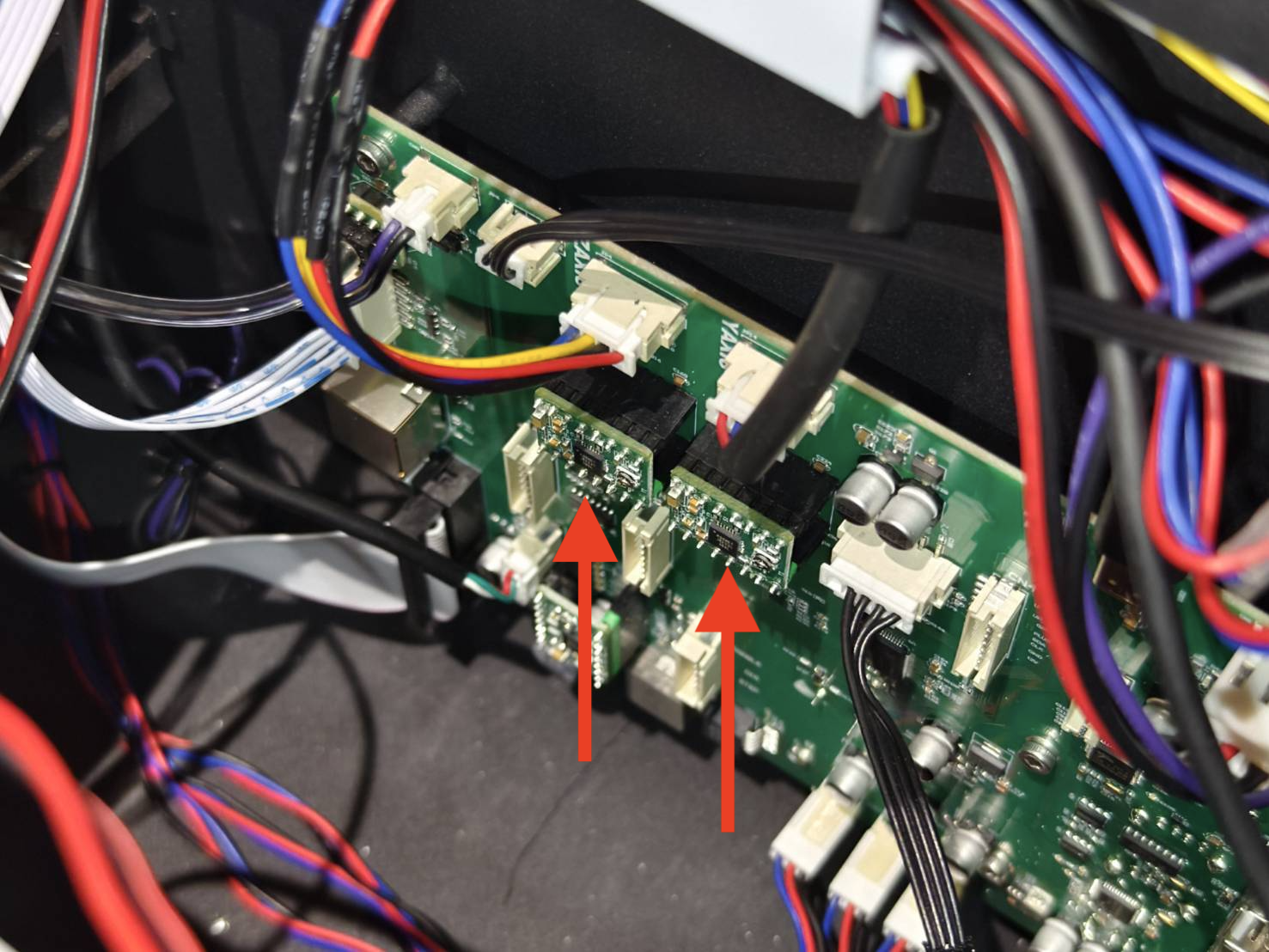

装置の電源を切り、Y軸とZ軸のドライバーICを交換し、パネルを使用してプラットフォームをテストしてください。
テスト結果と次に取るべき対応を判断してください。
|
|
|
ステップC1

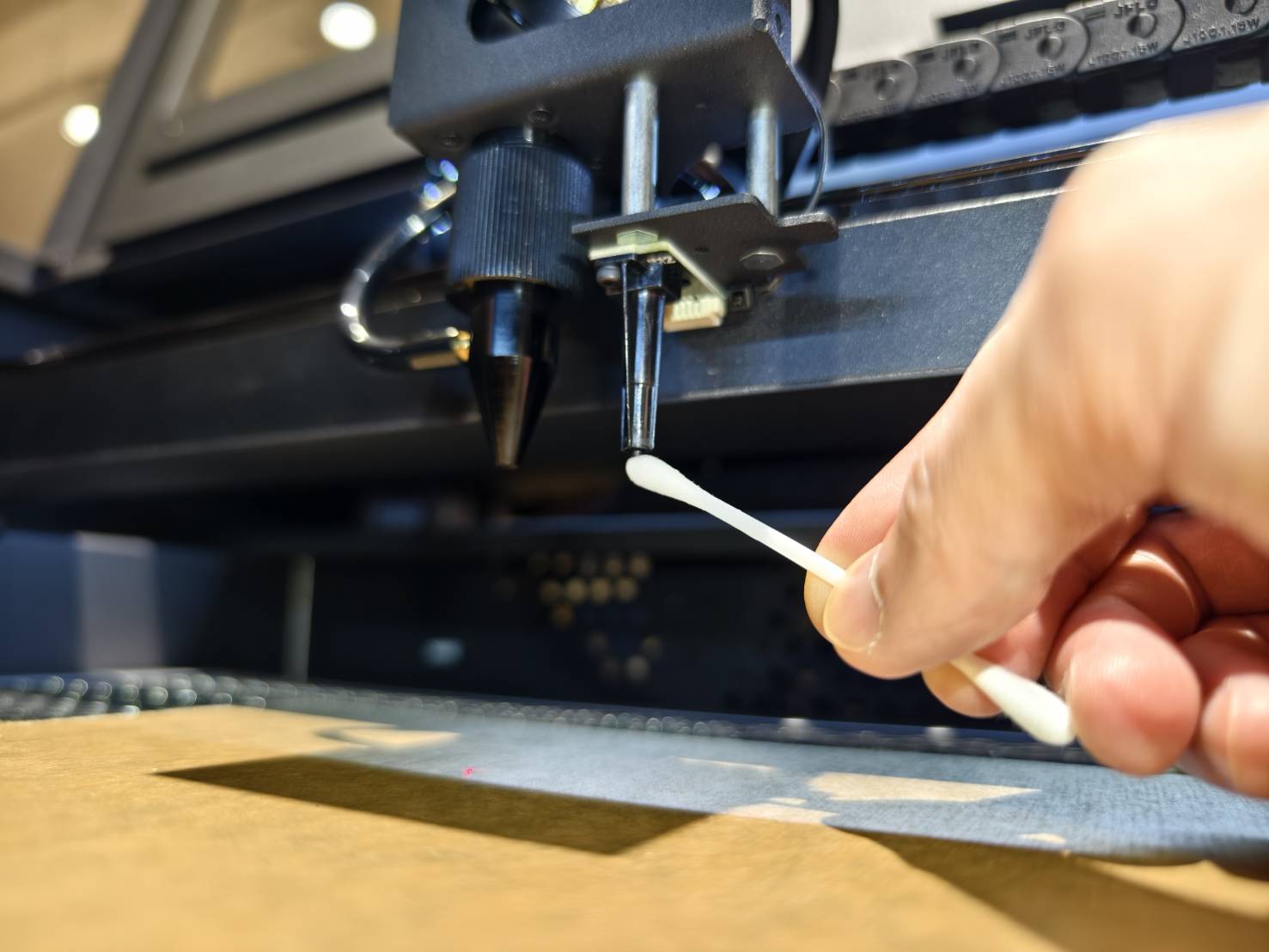

- アルコールを含ませた綿棒で、オートフォーカスモジュールの先端を清拭してください。
- プラットフォームが上下に移動できるかを確認してください。
テスト結果と次に取るべき対応を判断してください。
ステップ C2

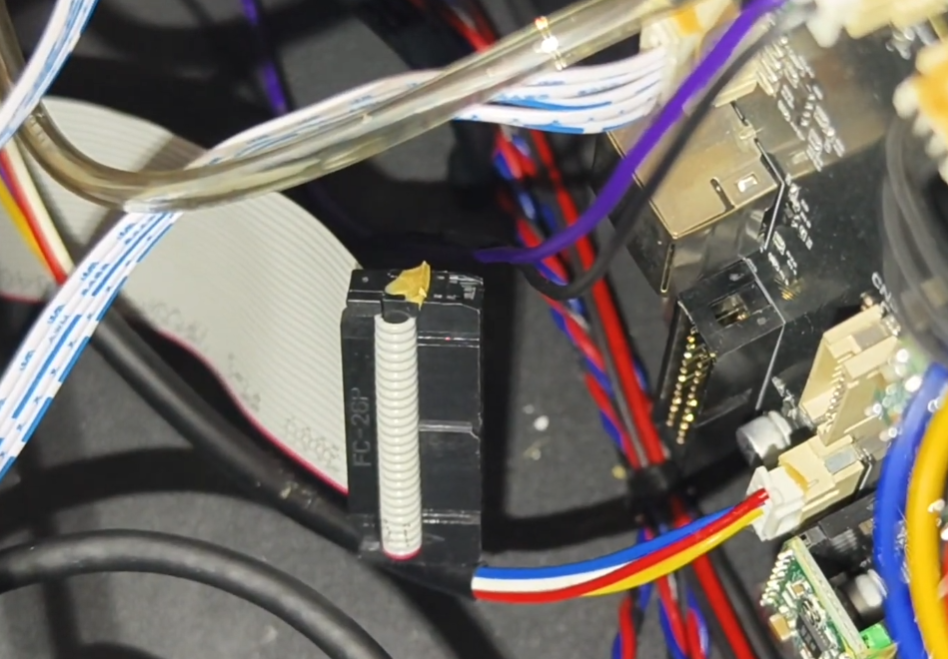

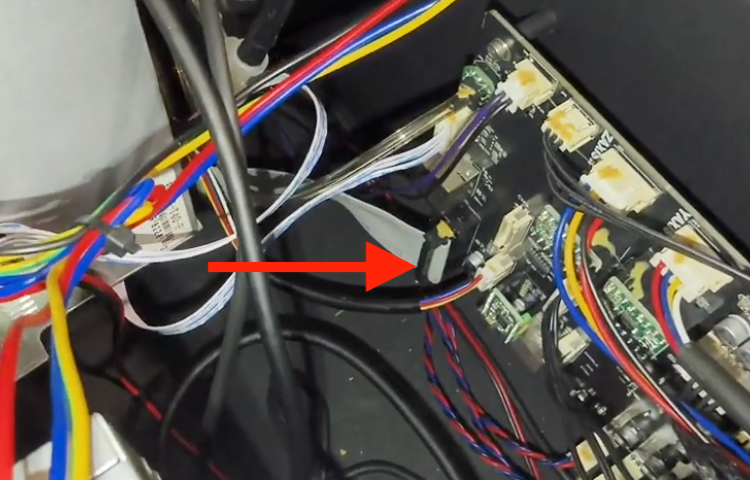

本体の電源を切ります。サイドカバーを開けて、グレーのリボンケーブルを抜き差ししてください。
本体の電源を入れて、プラットフォームが上下に動作するかテストしてください。
（グレーのケーブルを抜き差しした後に機能をテストしてください。）
テスト結果と次に取るべき対応を判断してください。
ステップ C2.1
グレーのリボンケーブルを抜いた状態で、プラットフォームが上下に動作するかテストしてください。
（グレーのケーブルを抜いた状態で機能をテストしてください。）
テスト結果と次に取るべき対応を判断してください。
ステップ C3
- グレーのリボンケーブルを再接続してください。
- レーザーヘッドのボードからケーブルを取り外してください。
- プラットフォームが上下に移動できるかを確認してください。
テスト結果と次に取るべき対応を判断してください。
ステップ C4
- レーザーヘッドのケーブルを再接続してください。

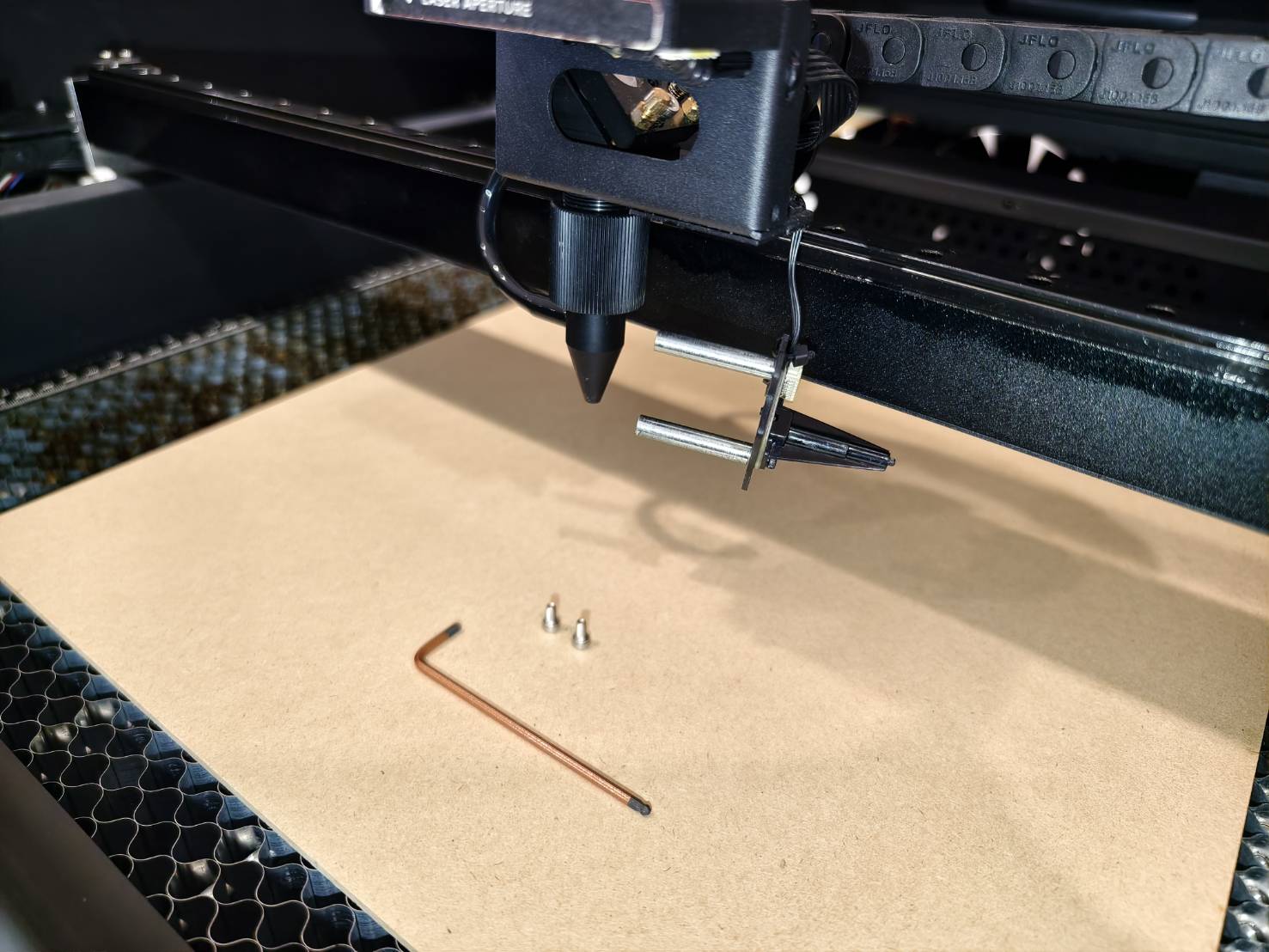

- オートフォーカスプローブとカバーの取り外し手順については、ガイドを参照してください。
ステップ1、ステップ2、ステップ6のみをお読みください（この作業には2.5mmと2.0mmの六角レンチが必要です）。 [Beambox II - オートフォーカスプローブ＆ケーブル交換]

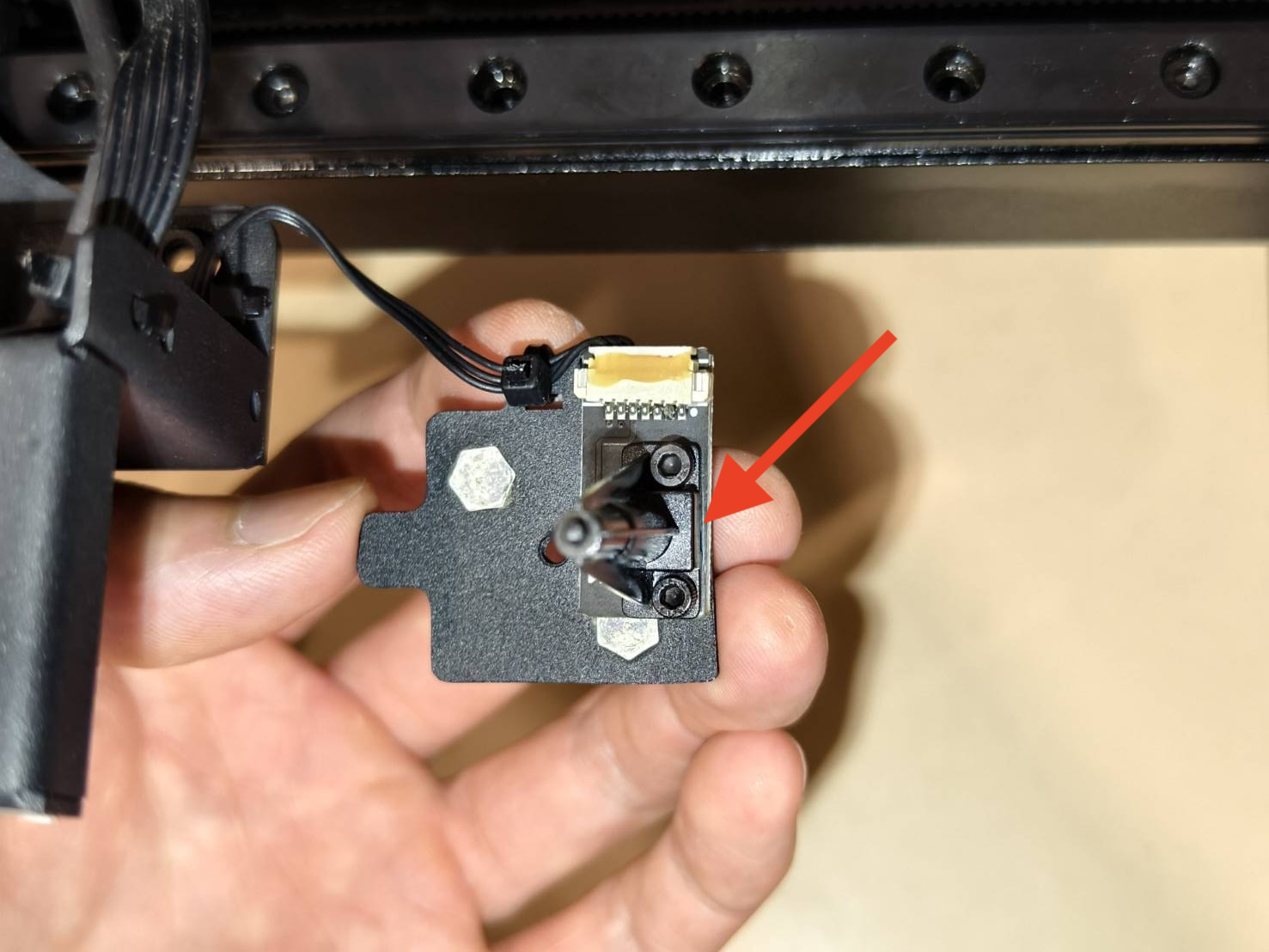

- ビデオのように、オートフォーカスボードのスイッチがスムーズに押下できるかを確認してください。
テスト結果と次に取るべき対応を判断してください。
|
|
ステップ C5
- オートフォーカスボードへのカバーとプローブの再取り付け手順については、ガイドを参照してください。プローブが押し上げられることを確認してください。ステップ7とステップ8のみをお読みください。
[Beambox II - オートフォーカスプローブ＆ケーブル交換]
- オートフォーカスアセンブリを所定の位置に取り付けて、プラットフォームが上下に移動できるかを確認してください。
テスト結果と次に取るべき対応を判断してください。
|
|
ステップC6
- オートフォーカスアセンブリの再取り付け手順については、ガイドを参照してください。
ステップ11とステップ12のみを参照してください。
[Beambox II - オートフォーカスプローブ＆ケーブル交換]
- プラットフォームが上下に移動できるかを確認してください。
テスト結果と次に取るべき対応を判断してください。
ステップC7
以下のケーブルを再接続してください。

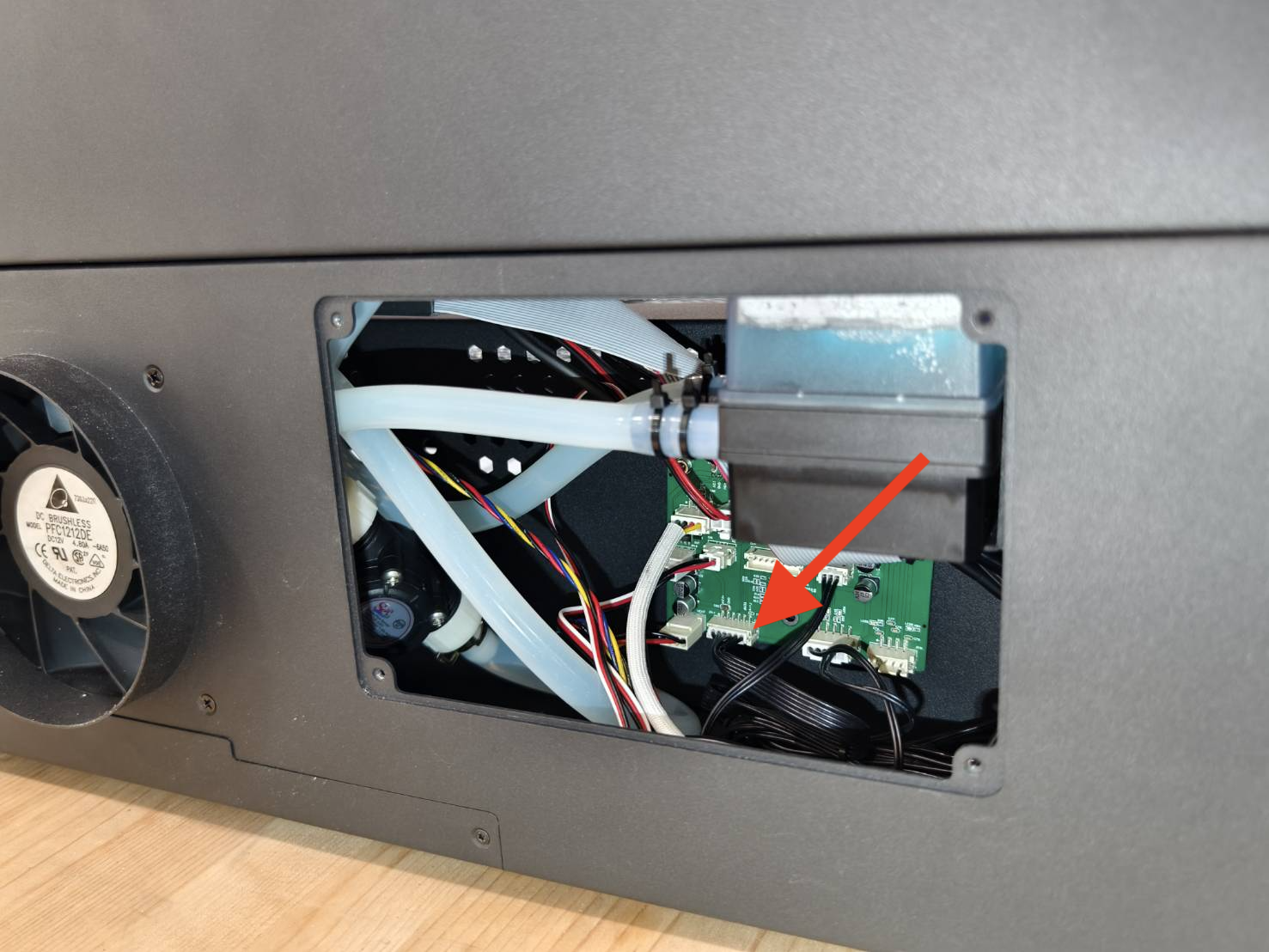

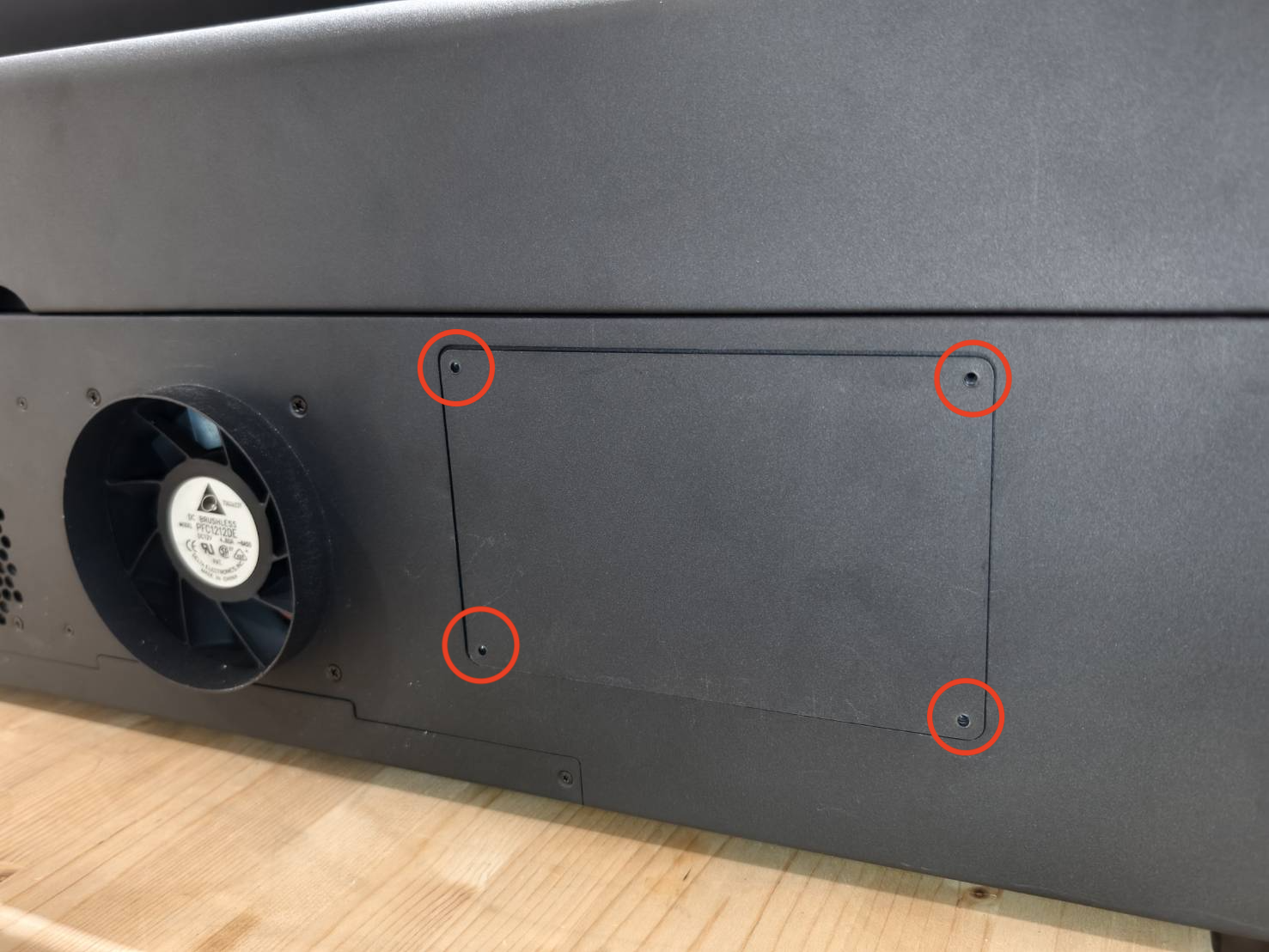

- プロッタボード上の6ピンケーブル。（T8ドライバーでバックカバーを取り外す必要があります。）（参照： 図 を参照してください。）

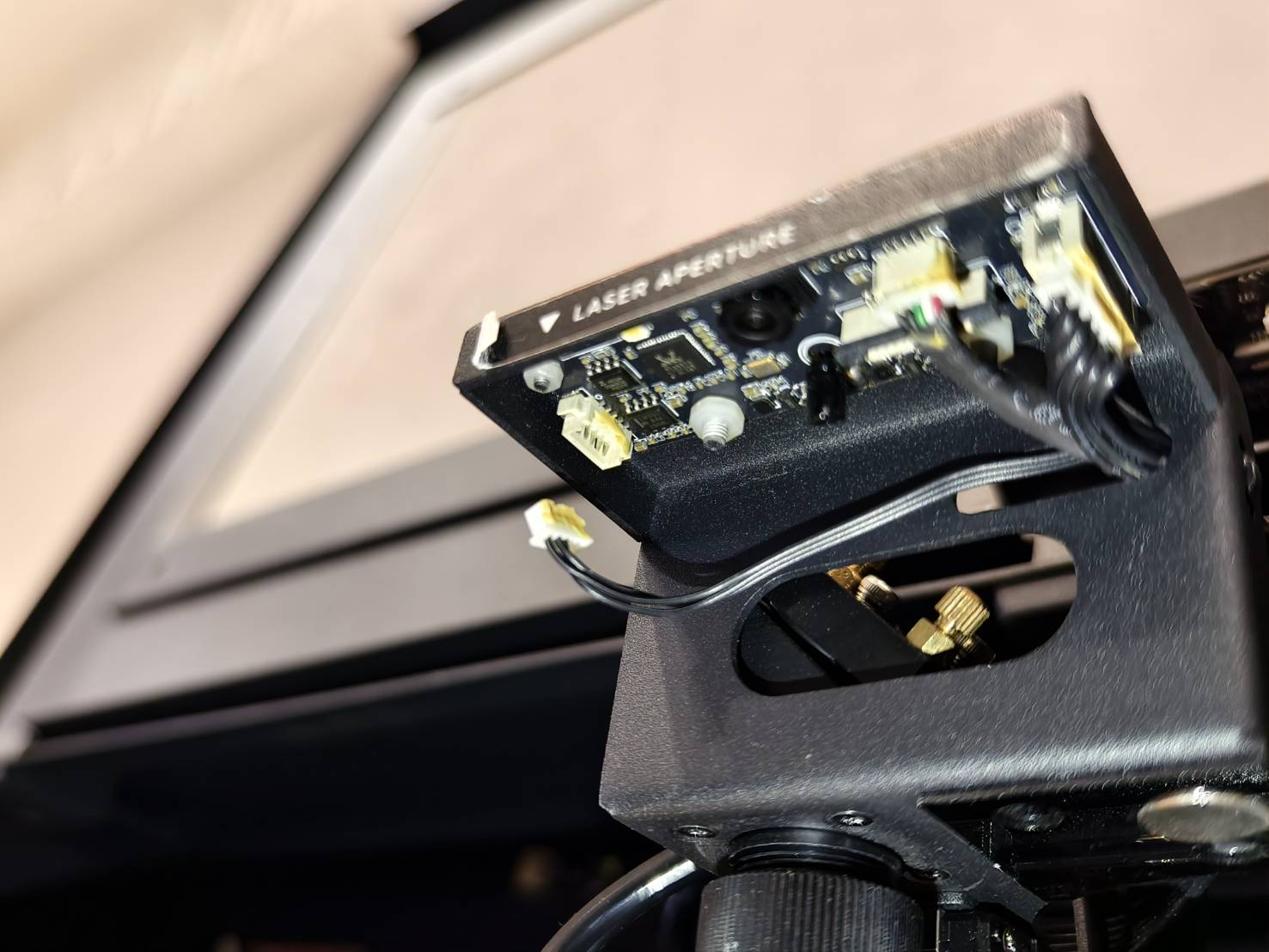

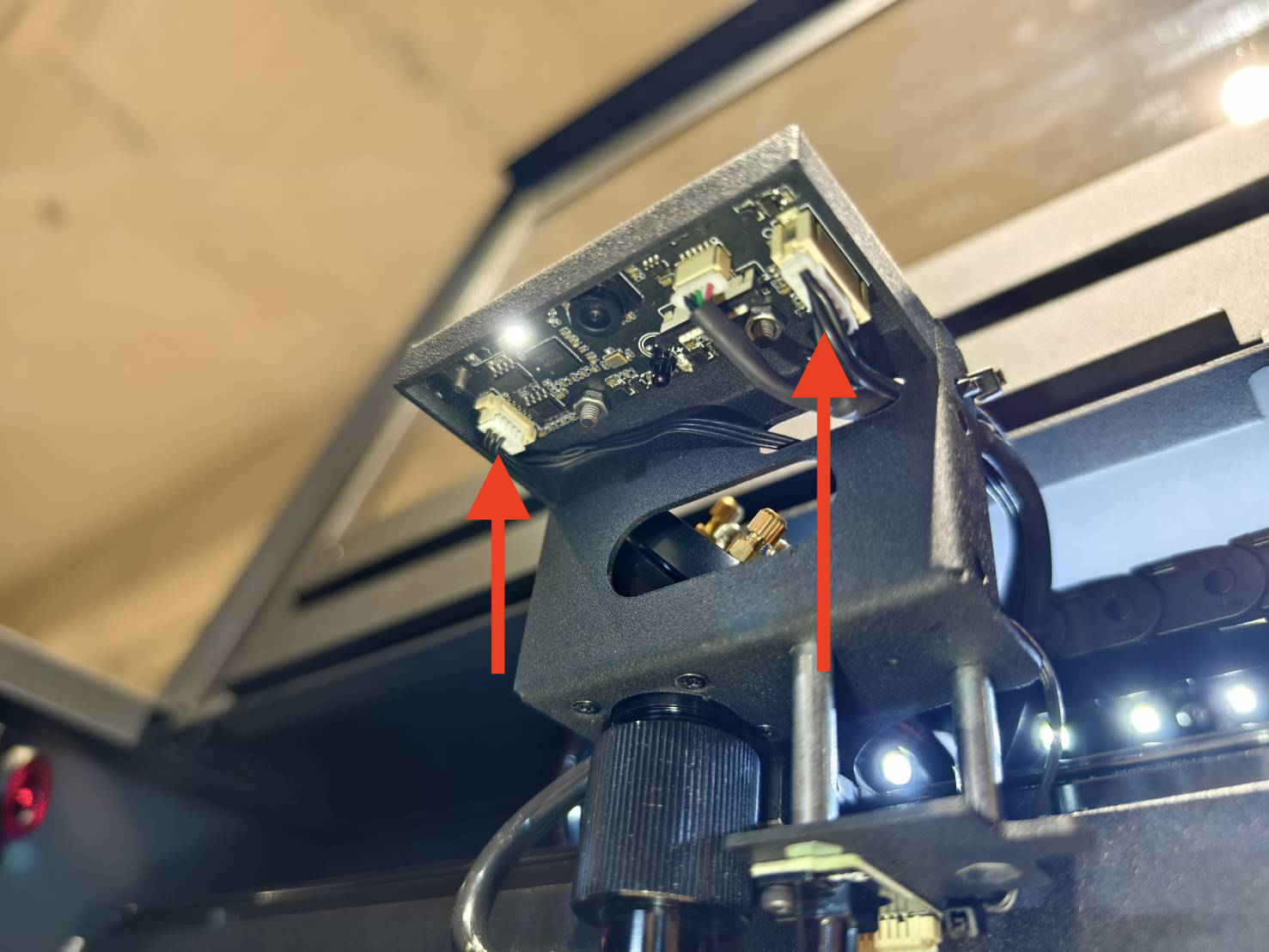

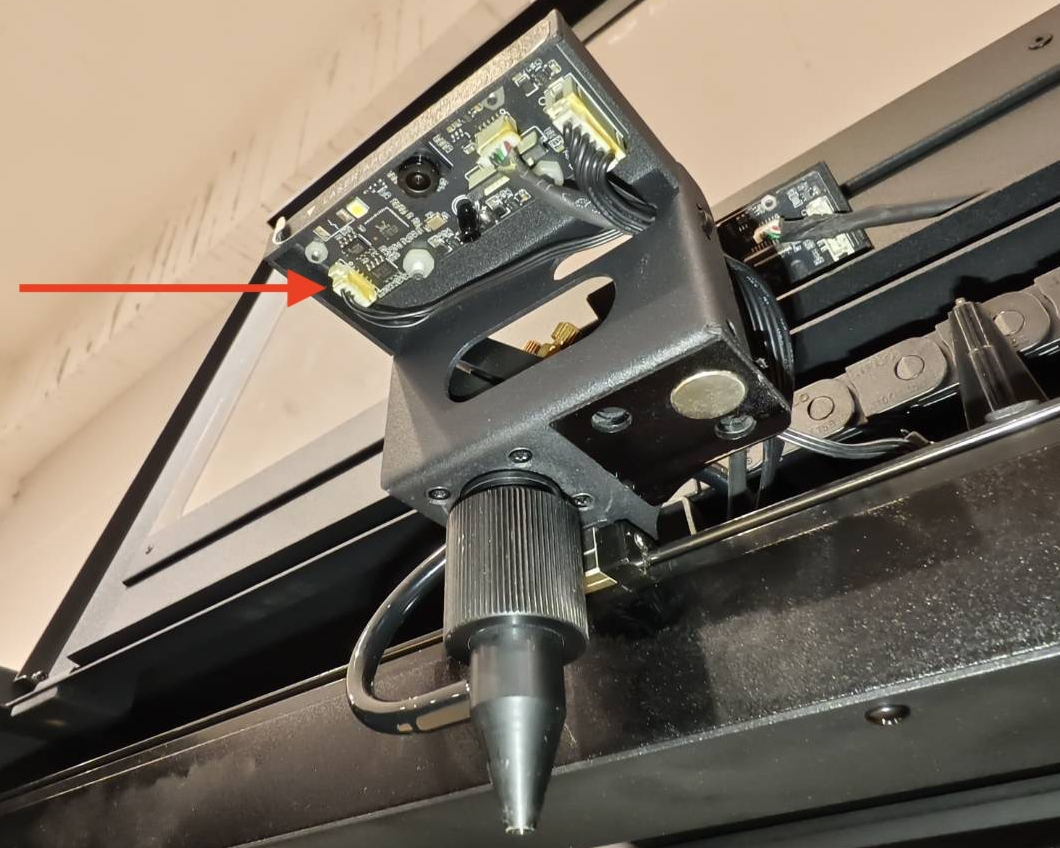

- レーザーヘッド上のカメラLEDボードの6ピンケーブルと3ピンケーブル。
(取り外しが困難な場合は、接続が緩んでいないか確認してください。)
- レーザーヘッド背面のオートフォーカスモジュールにある3ピンケーブル。
(取り外しが困難な場合は、接続が緩んでいないか確認してください。)
- その後、プラットフォームが上下に移動できるかを確認してください。
テスト結果と次に取るべき対応を判断してください。
|
|
ステップ C8
素材をベッドに配置し、オートフォーカスを実行してください。
テスト結果と次に取るべき対応を判断してください。
|
|
カスタマーサポートにお問い合わせください
- 以下のリンクの手順に従って、お近くの販売店またはFLUXサポートに問題を適切に報告してください。 [カスタマーサービスへのお問い合わせ]
*本記事で収集された、お使いの機器の問題を示す写真や動画などの情報は、販売店またはFLUXサポートと共有させていただく場合があります。
