Beambox II - メインボードの交換

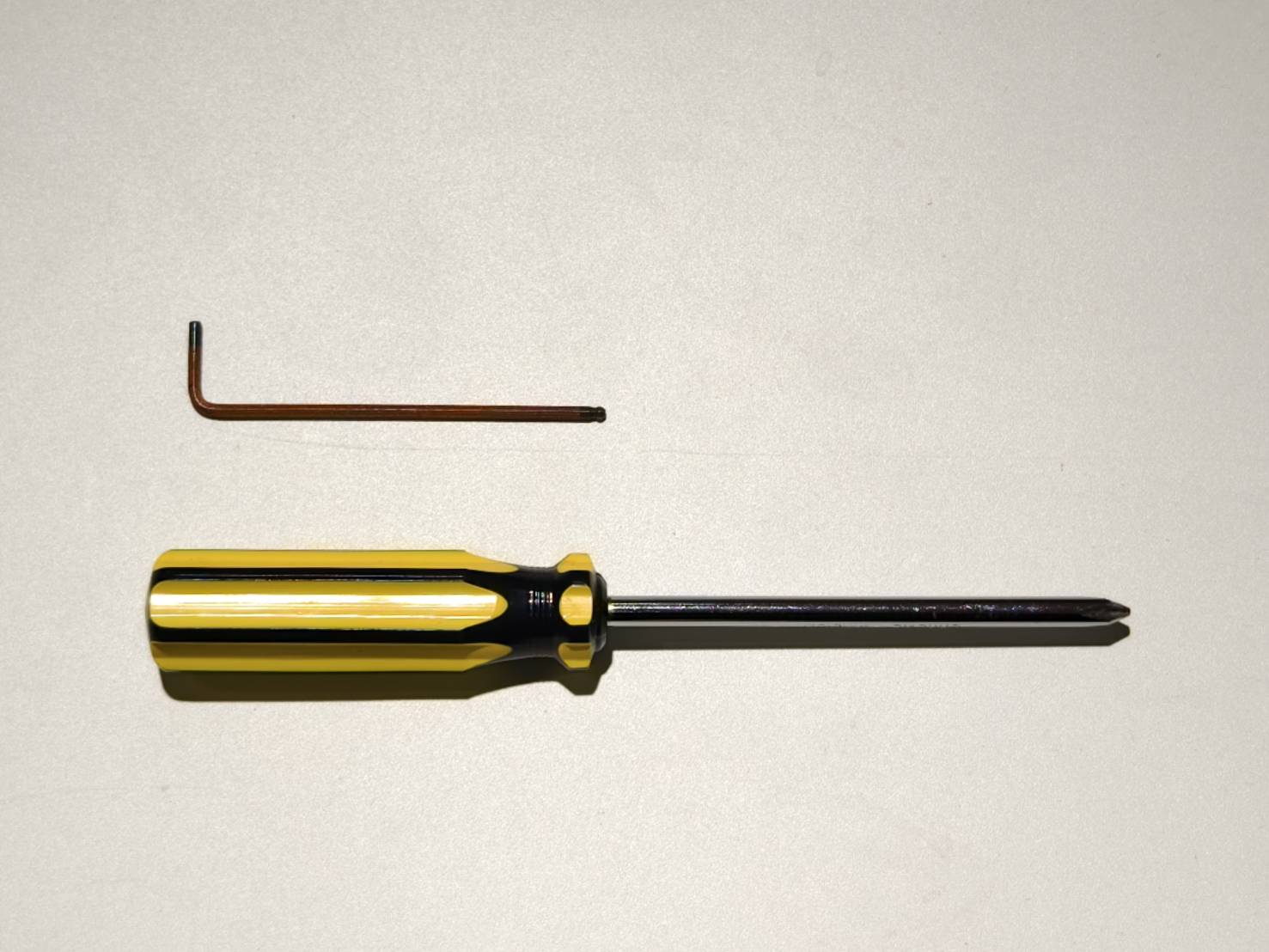

工具

手順1

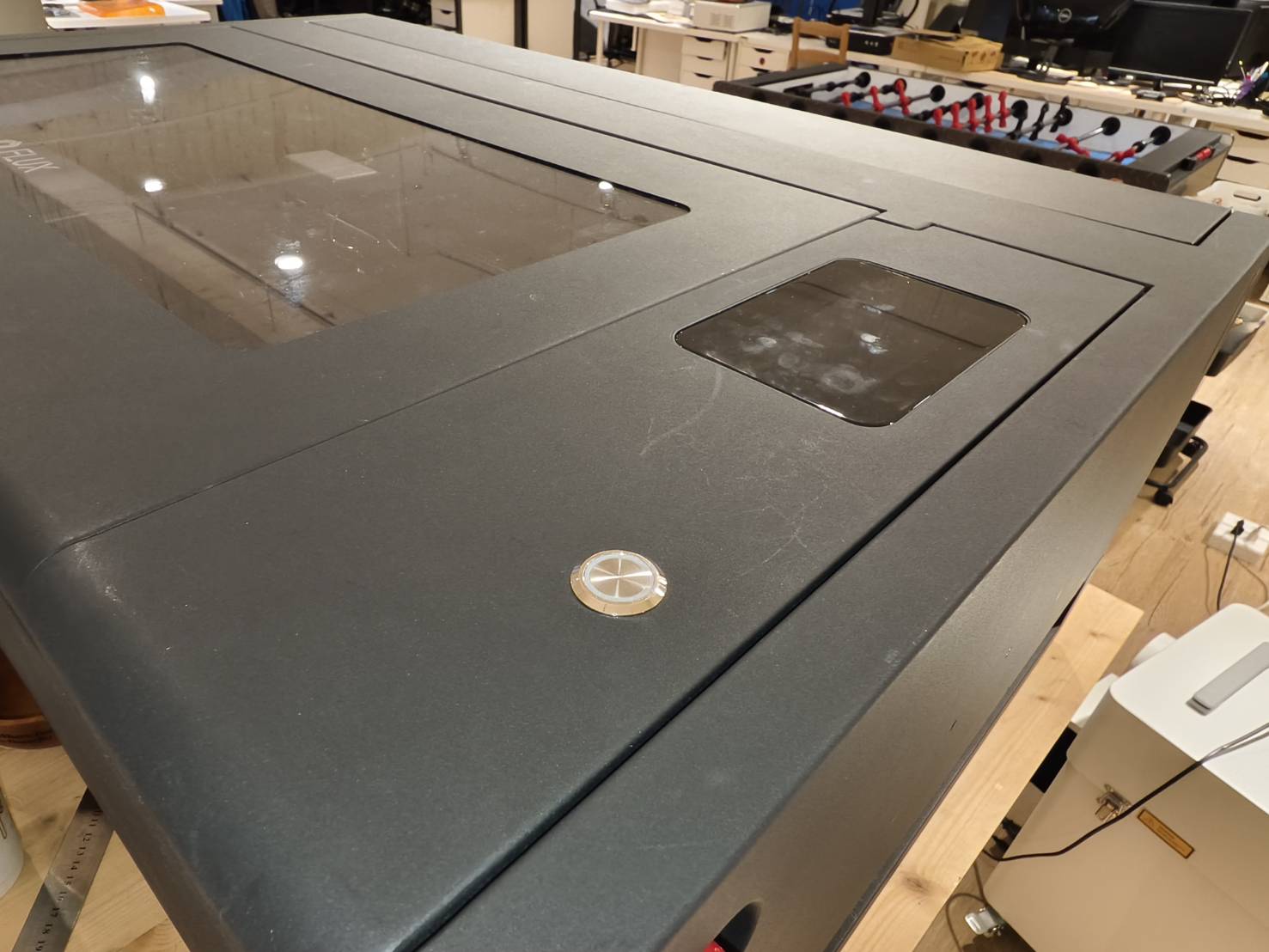

装置の電源を切り、電源コードを抜いてください。

手順2

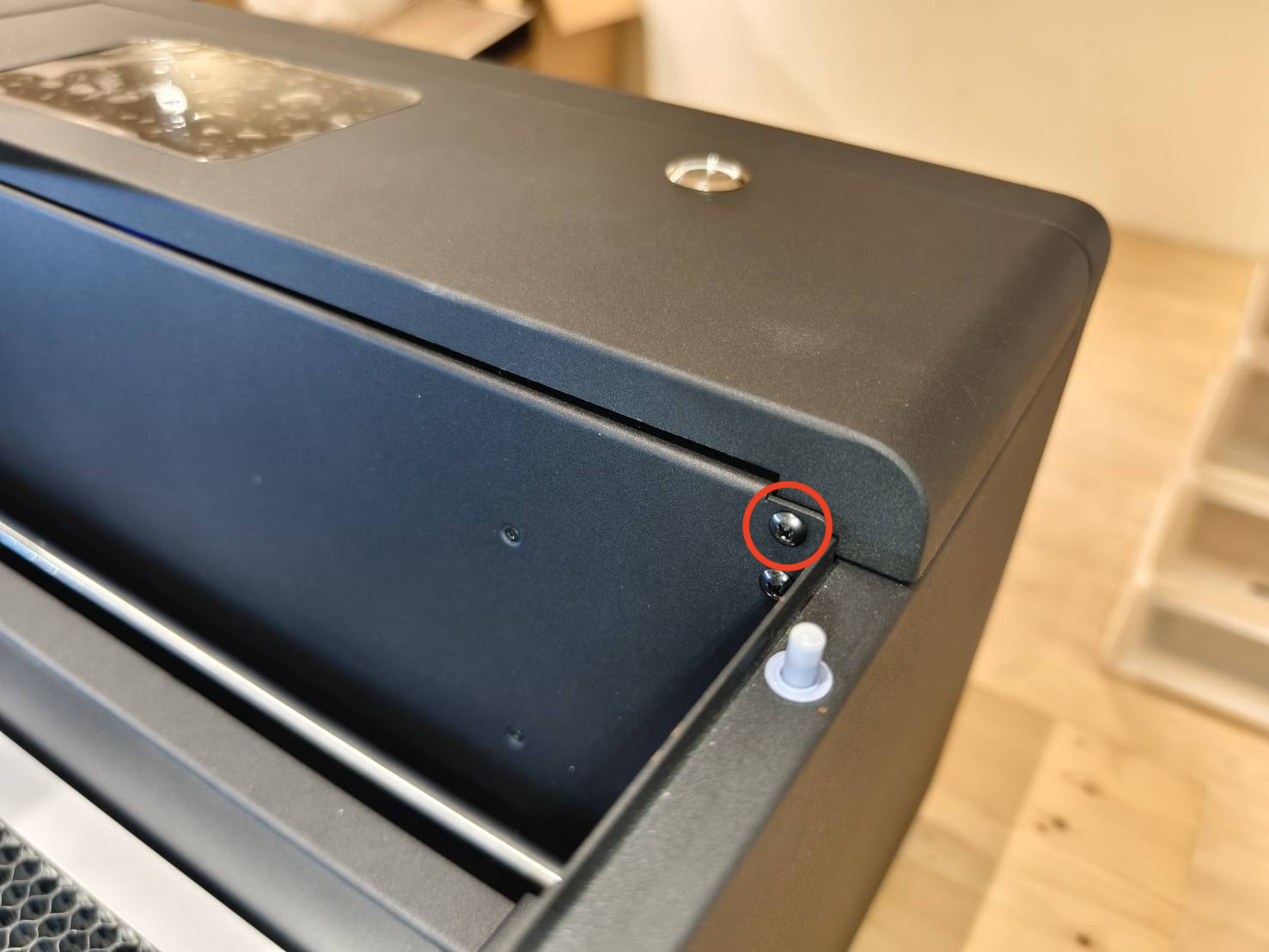

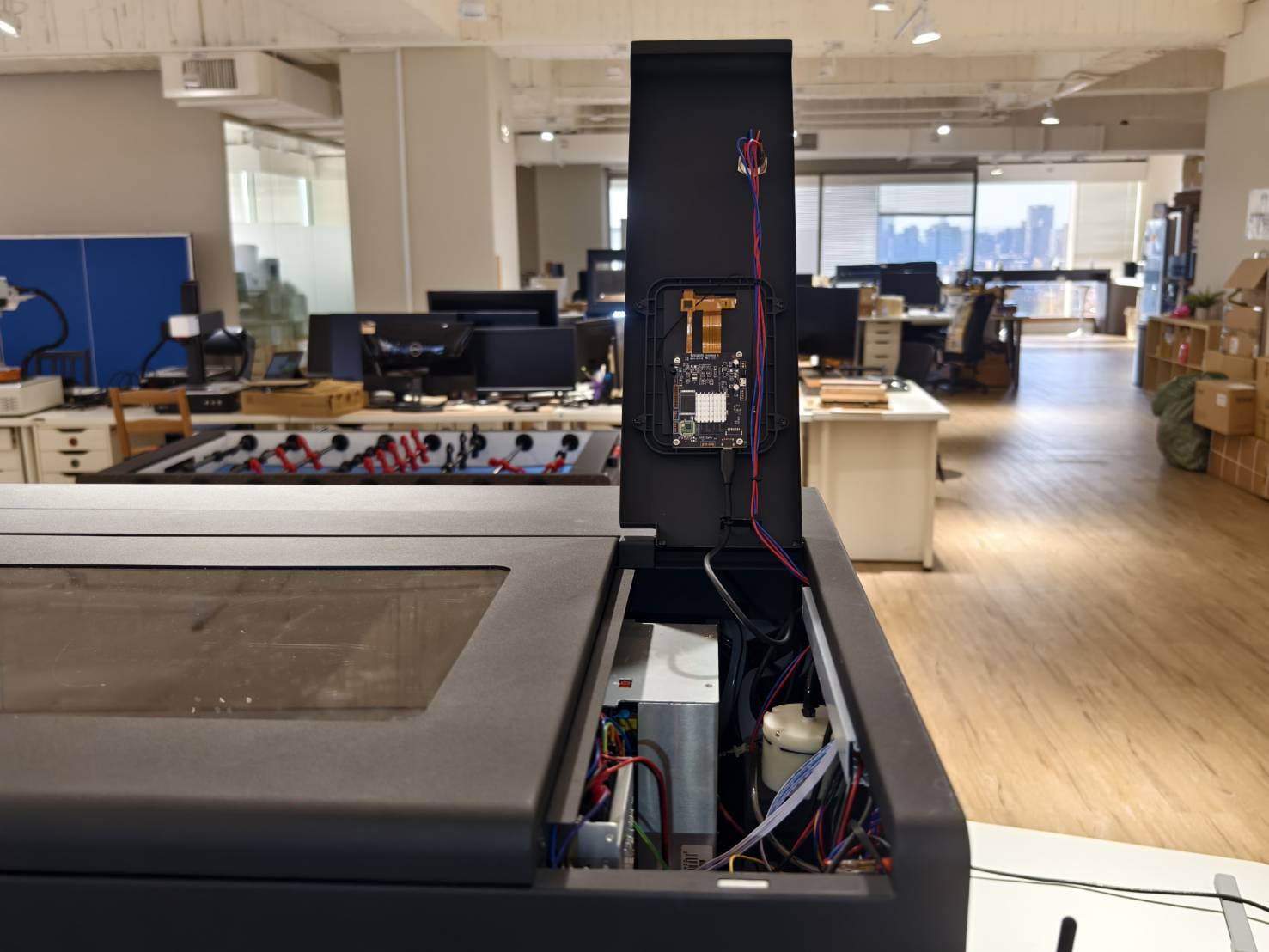

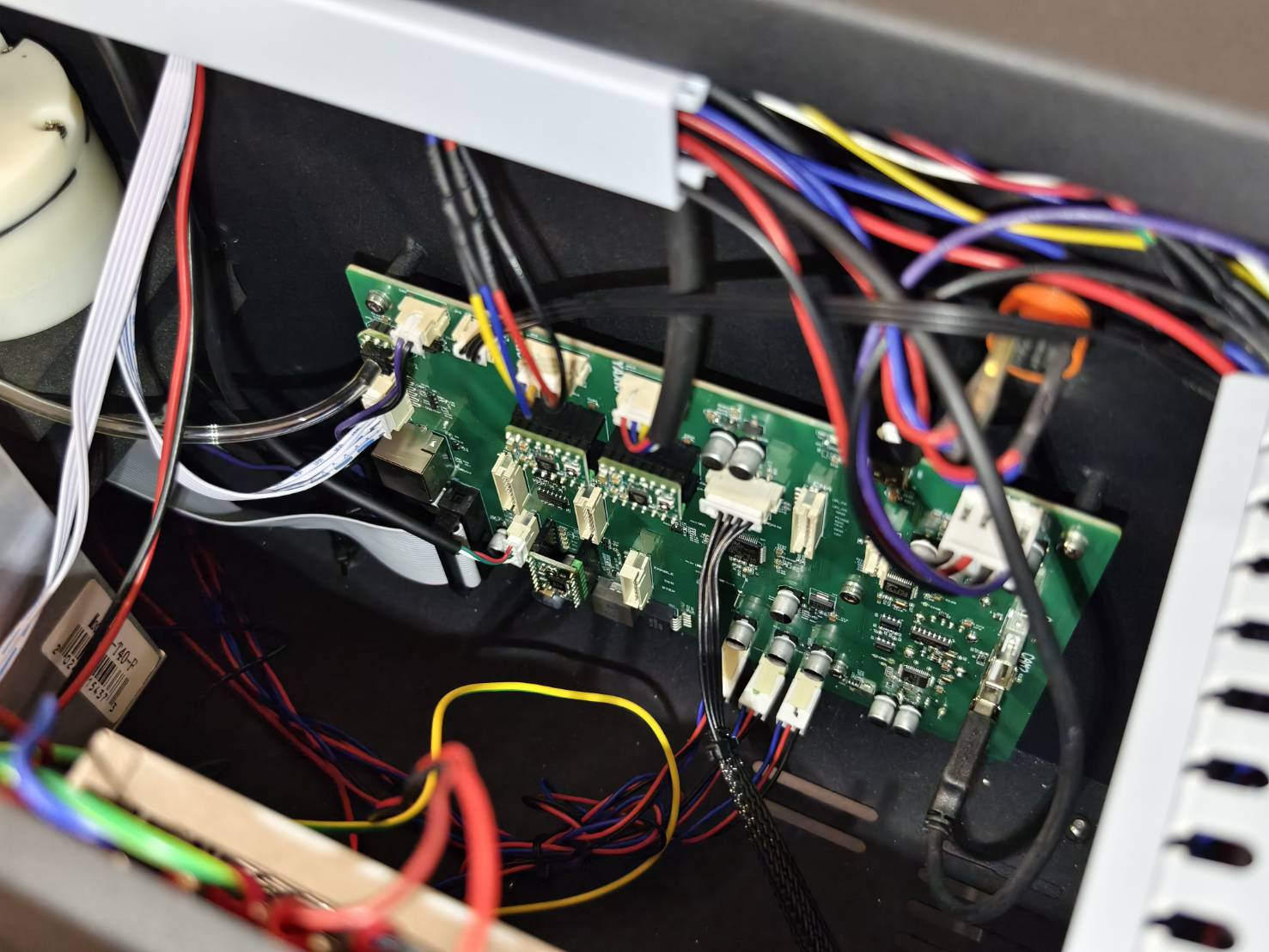

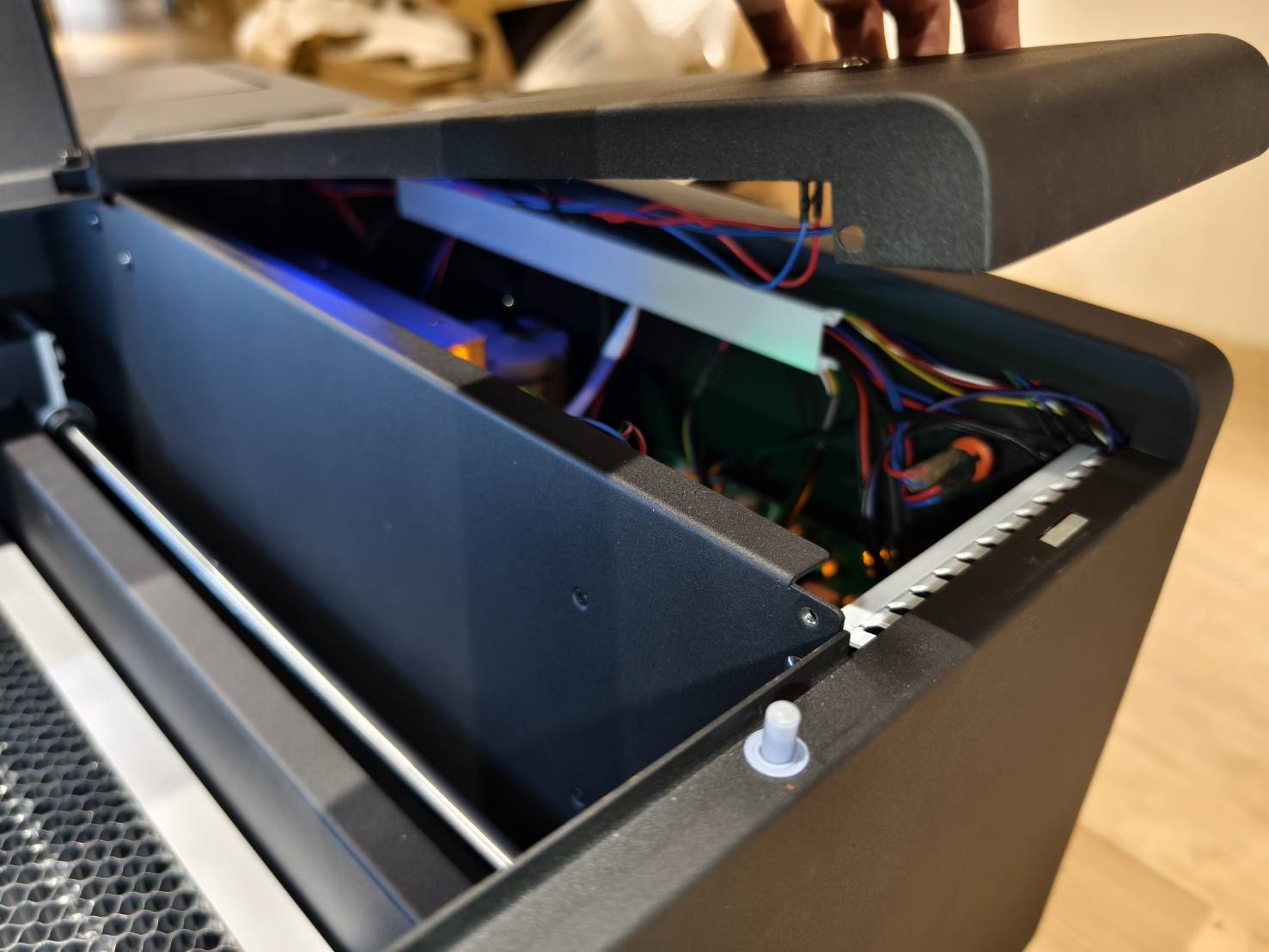

サイドカバーを開けて、装置内部を確認します。

• プラスドライバーを使用してカバーを開けてください。



手順3

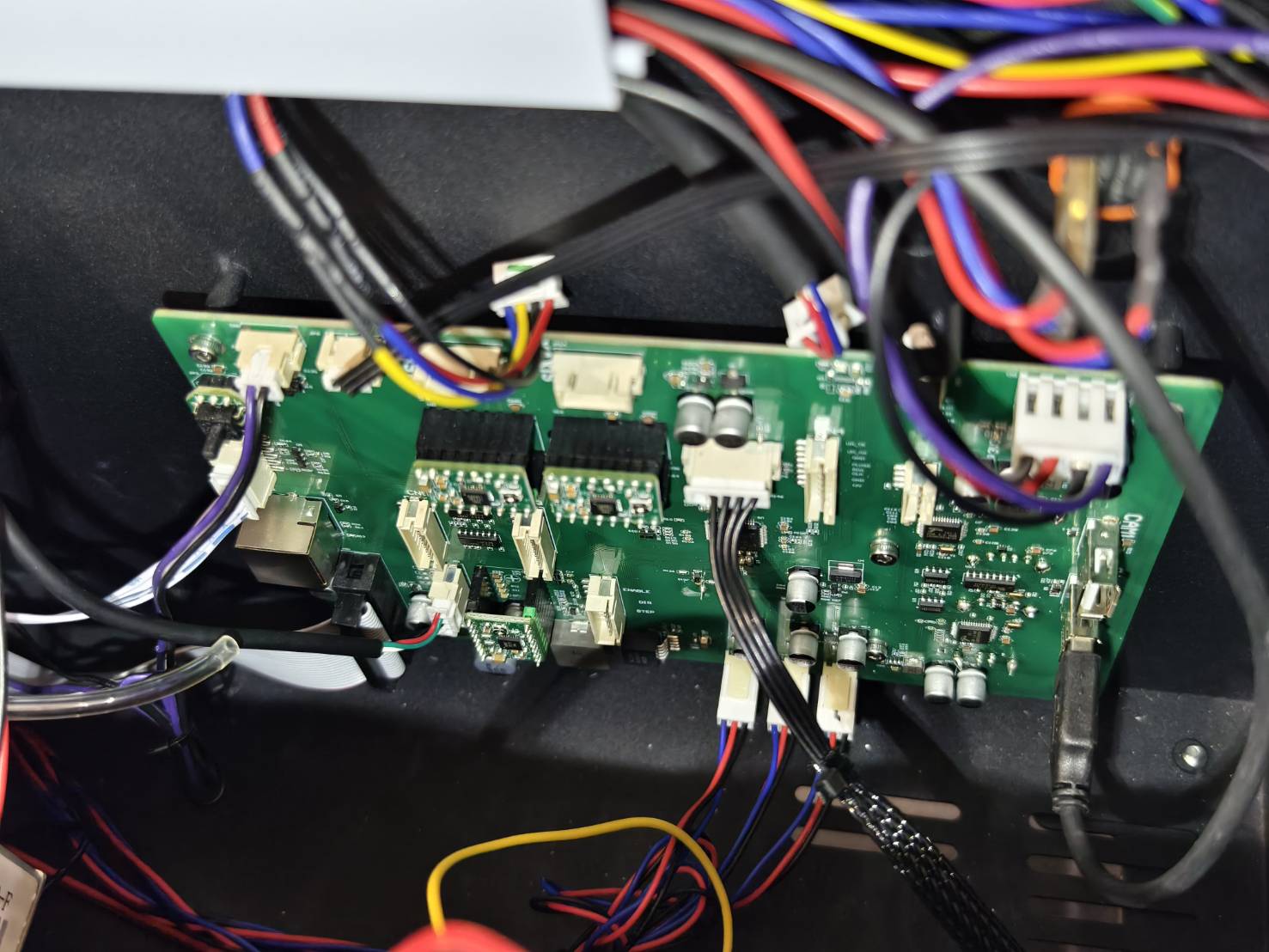

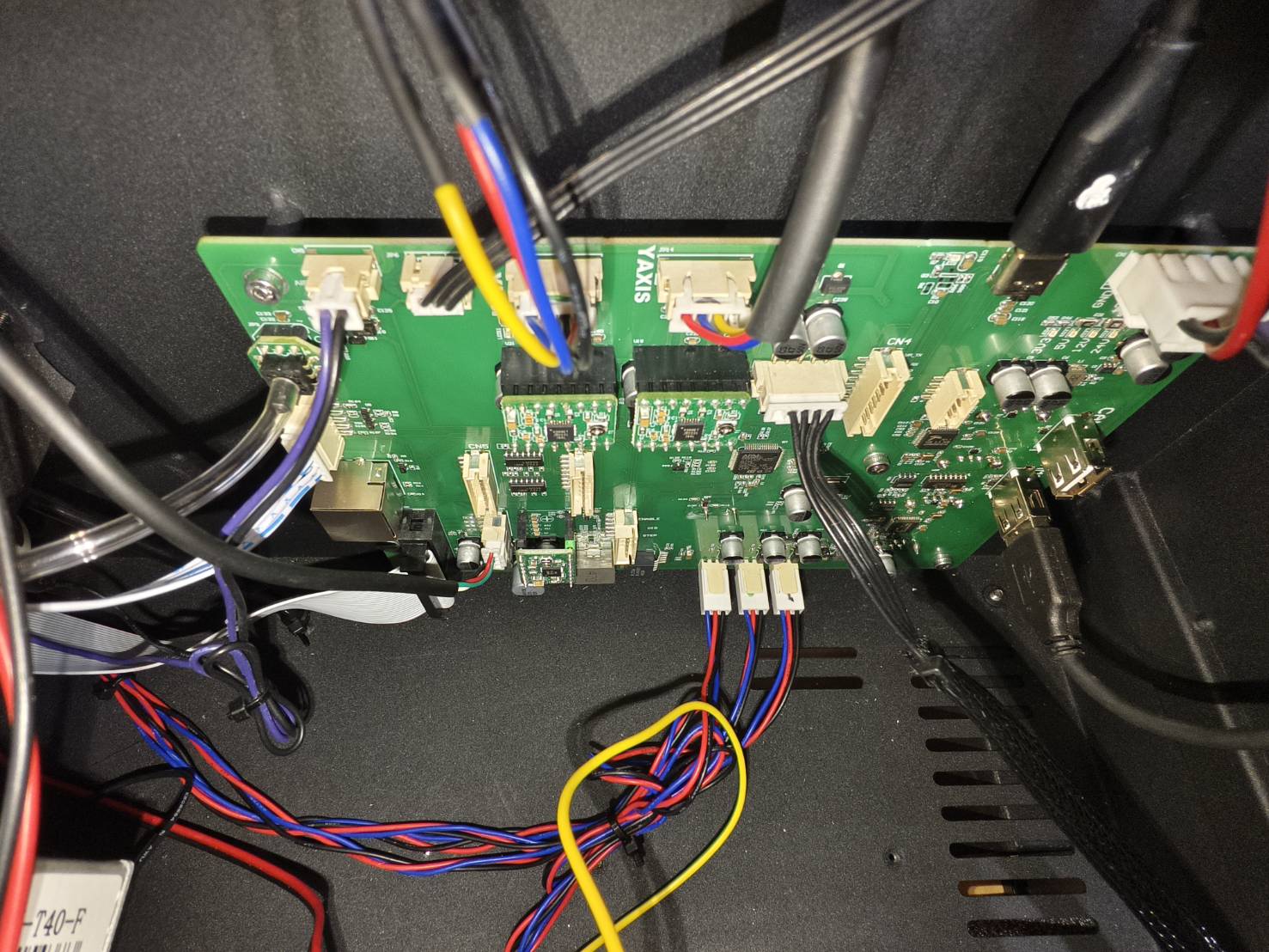

メインボード全体の配線状況を写真に撮ります。
これは、新しいメインボードを取り付ける際に、すべてのケーブルの接続位置を忘れないようにするためです。
（ケーブルの接続位置が不明な場合は、最新の配線については 配線図 を参照してください。メインボードのバージョンが異なる可能性があるため、以下の写真は使用しないでください。）

手順4

メインボードの上部には、2本の類似したケーブルがあります。1本はZ軸モーター用で、もう1本はY軸モーター用です。
これらのケーブルを誤ったソケットに接続しないよう、ケーブルにマークを付けることを強くお勧めします。

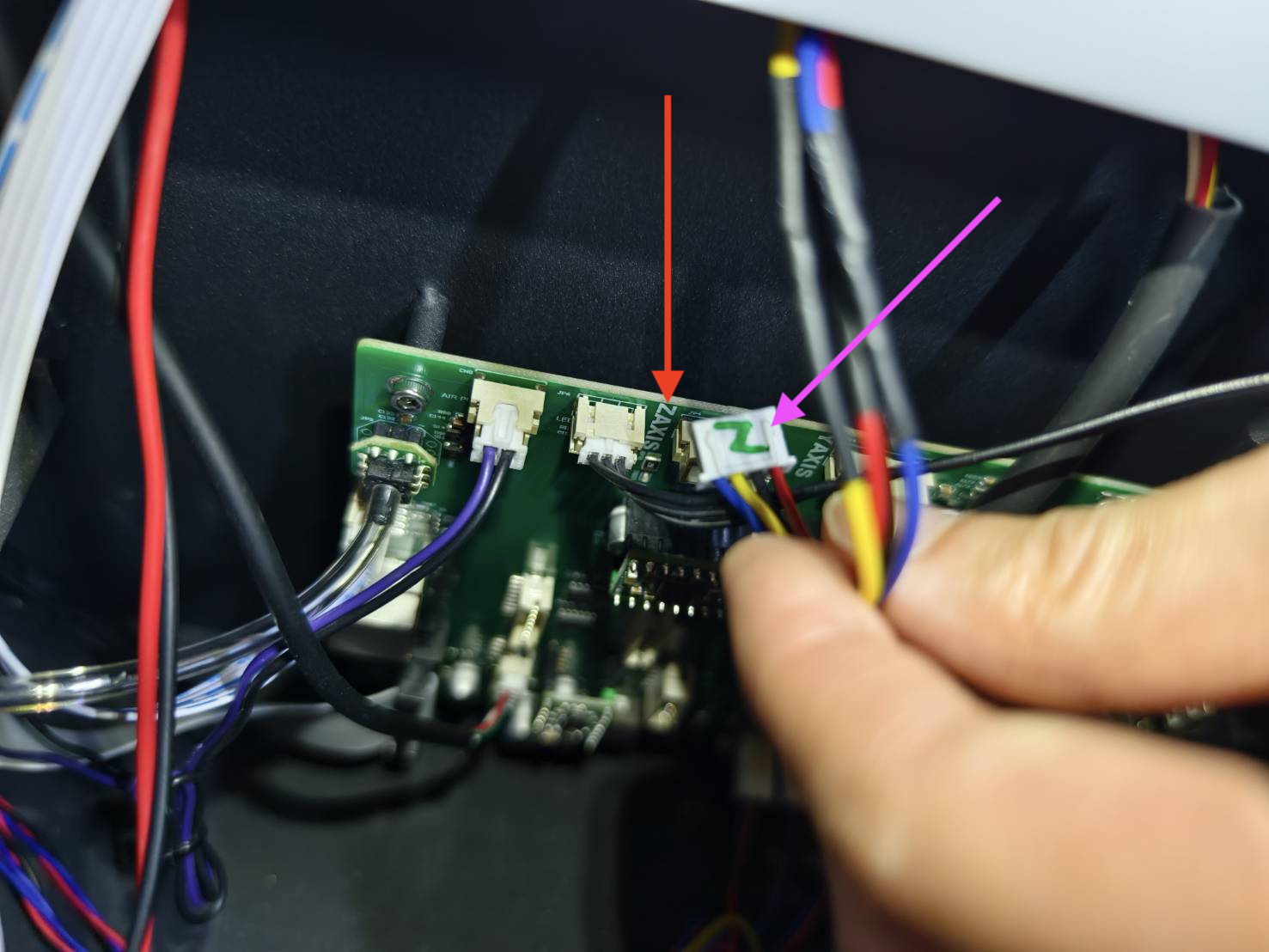

• Z軸ケーブルを抜き、コネクタに「Z」とマークを付けてください。
  メインボードにはZ軸モーター用の表示があり、これを参考に新しいメインボードでZ軸ケーブルの接続位置を確認できます。

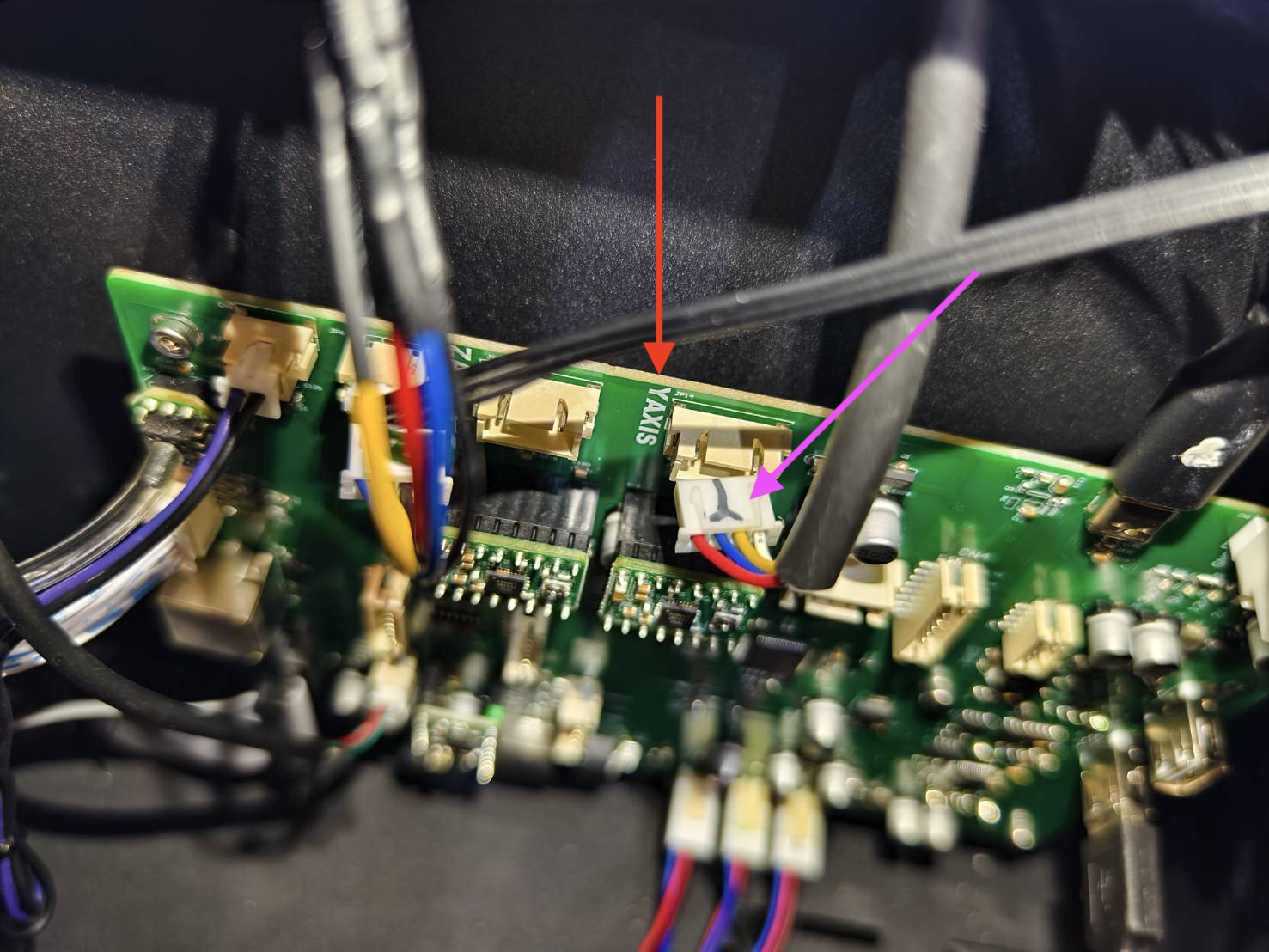

• Y軸ケーブルを外し、コネクタに「Y」と印を付けます。
  メインボードにはY軸モーター用の表示があり、これを参考に新しいメインボードでY軸ケーブルの接続位置を確認できます。

ステップ5

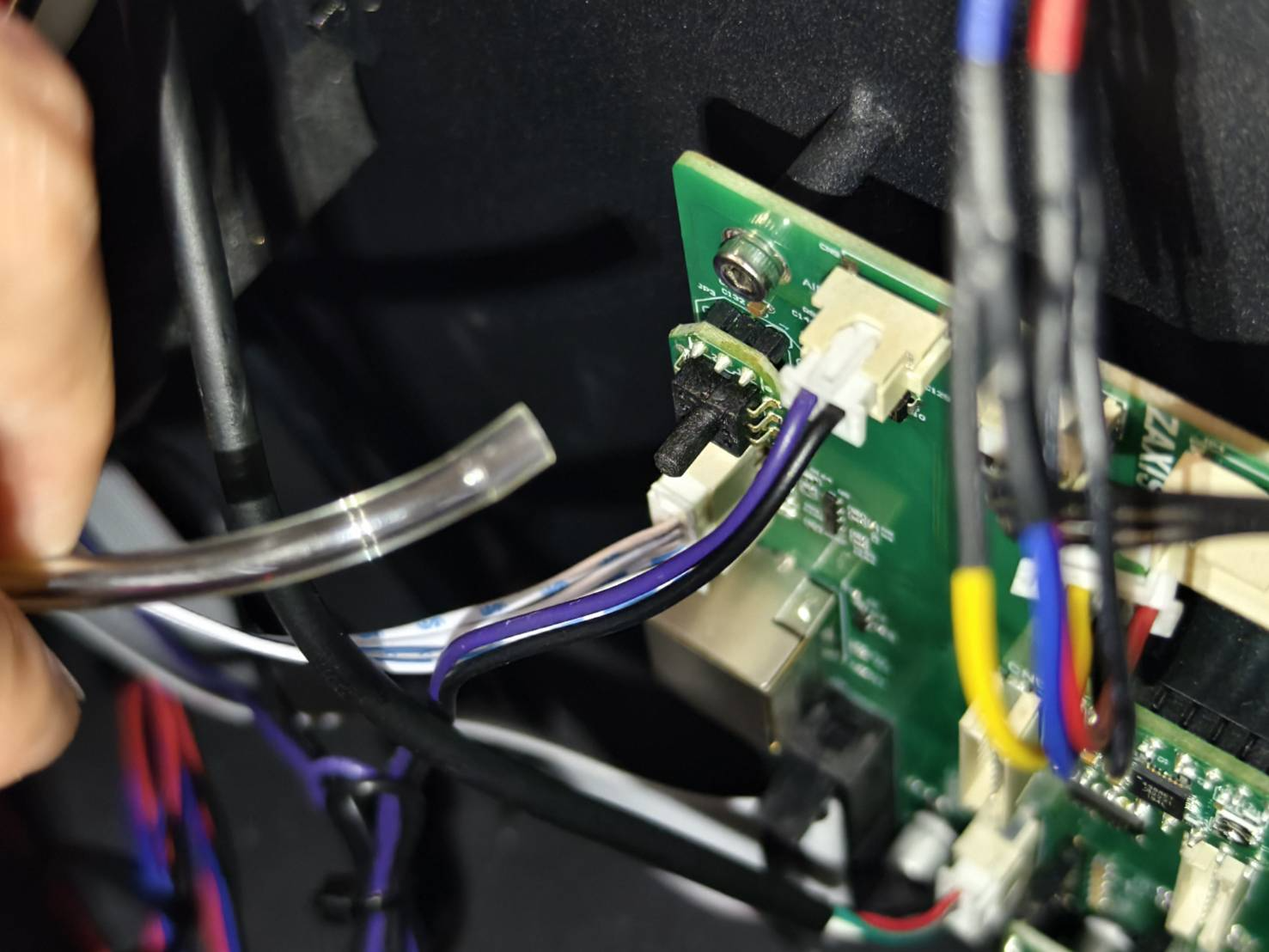

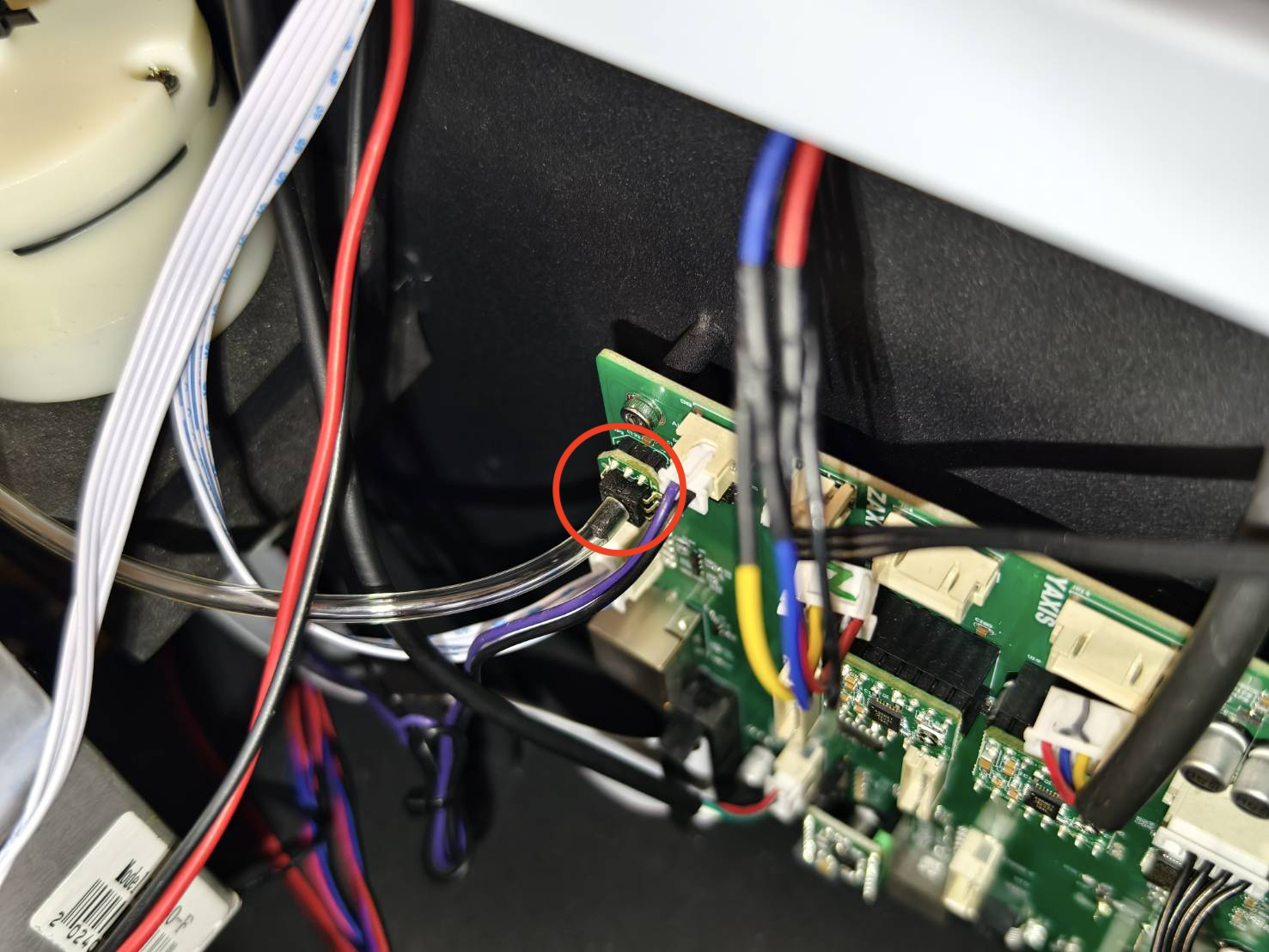

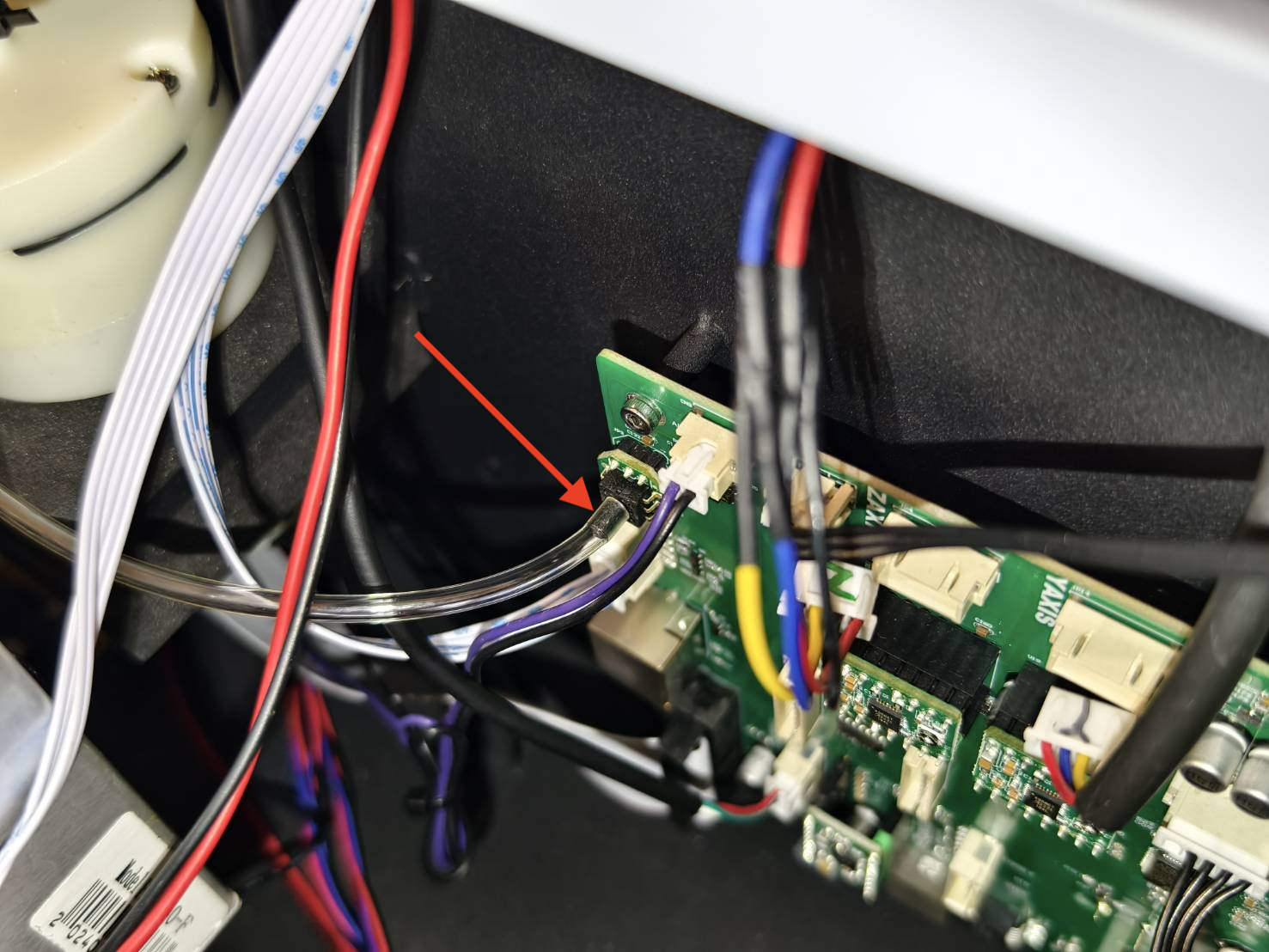

メインボードの左上にあるエアチューブを取り外します。

ステップ6

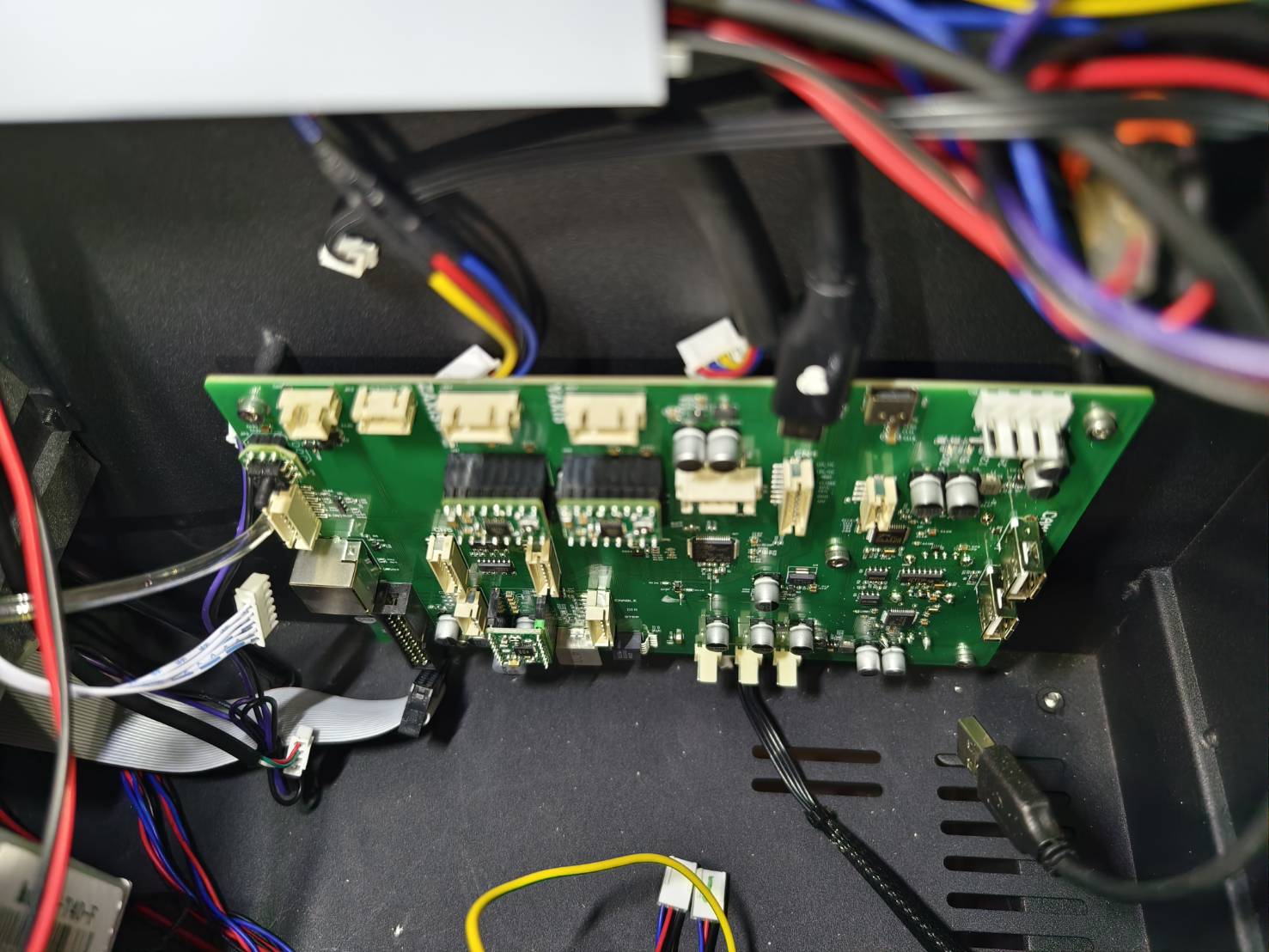

メインボード上の他のケーブルをすべて取り外します。

ステップ7

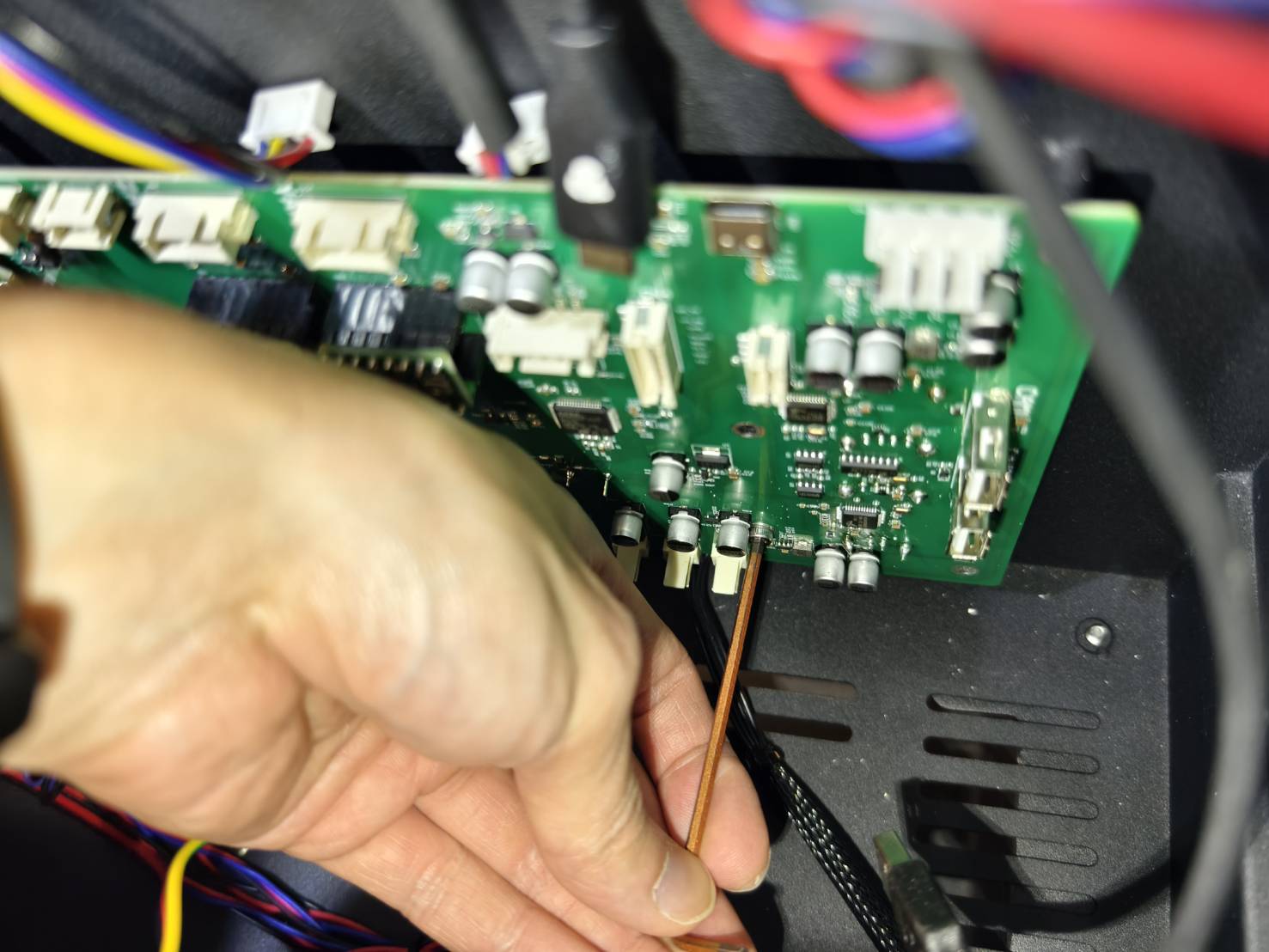

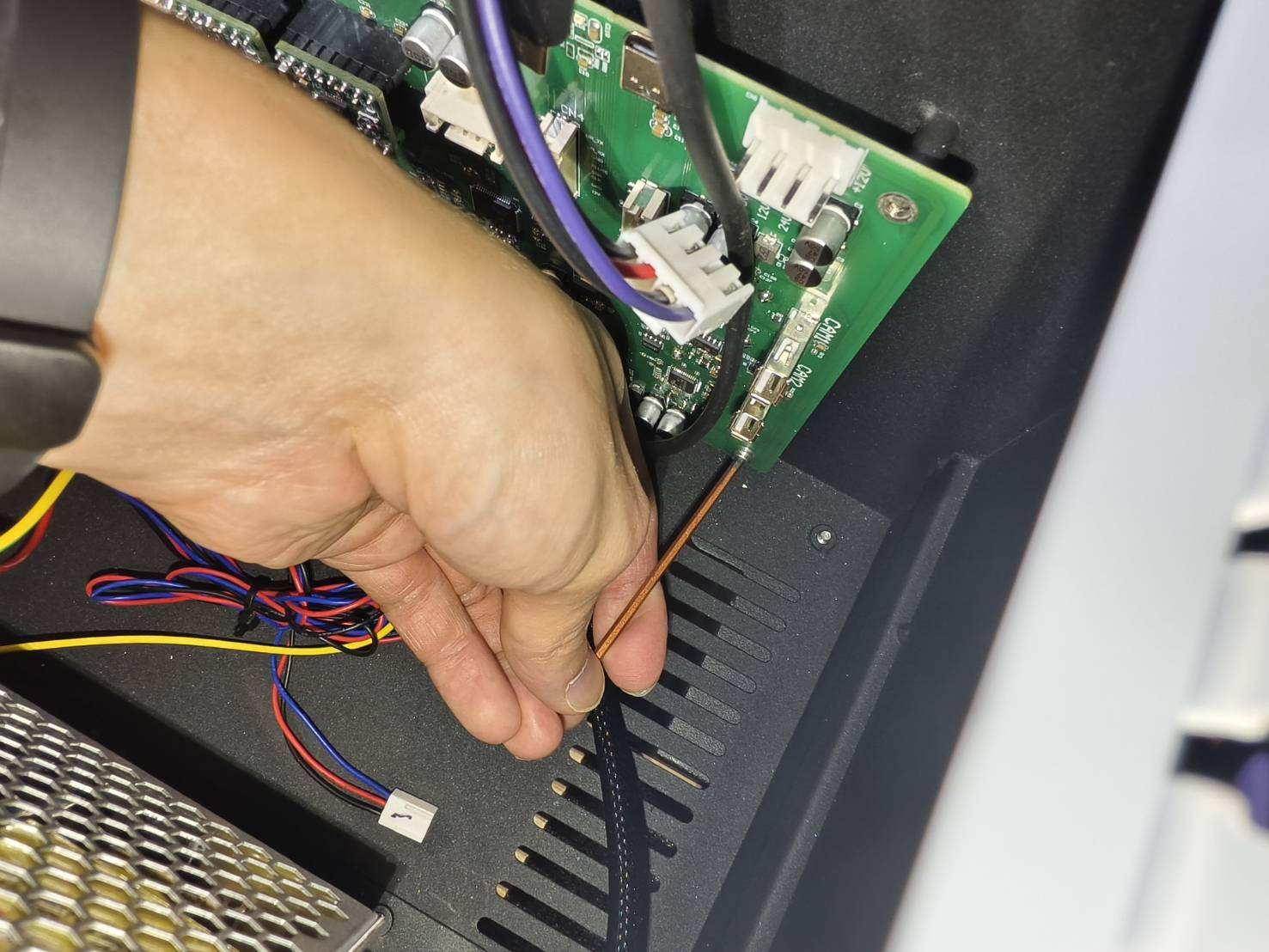

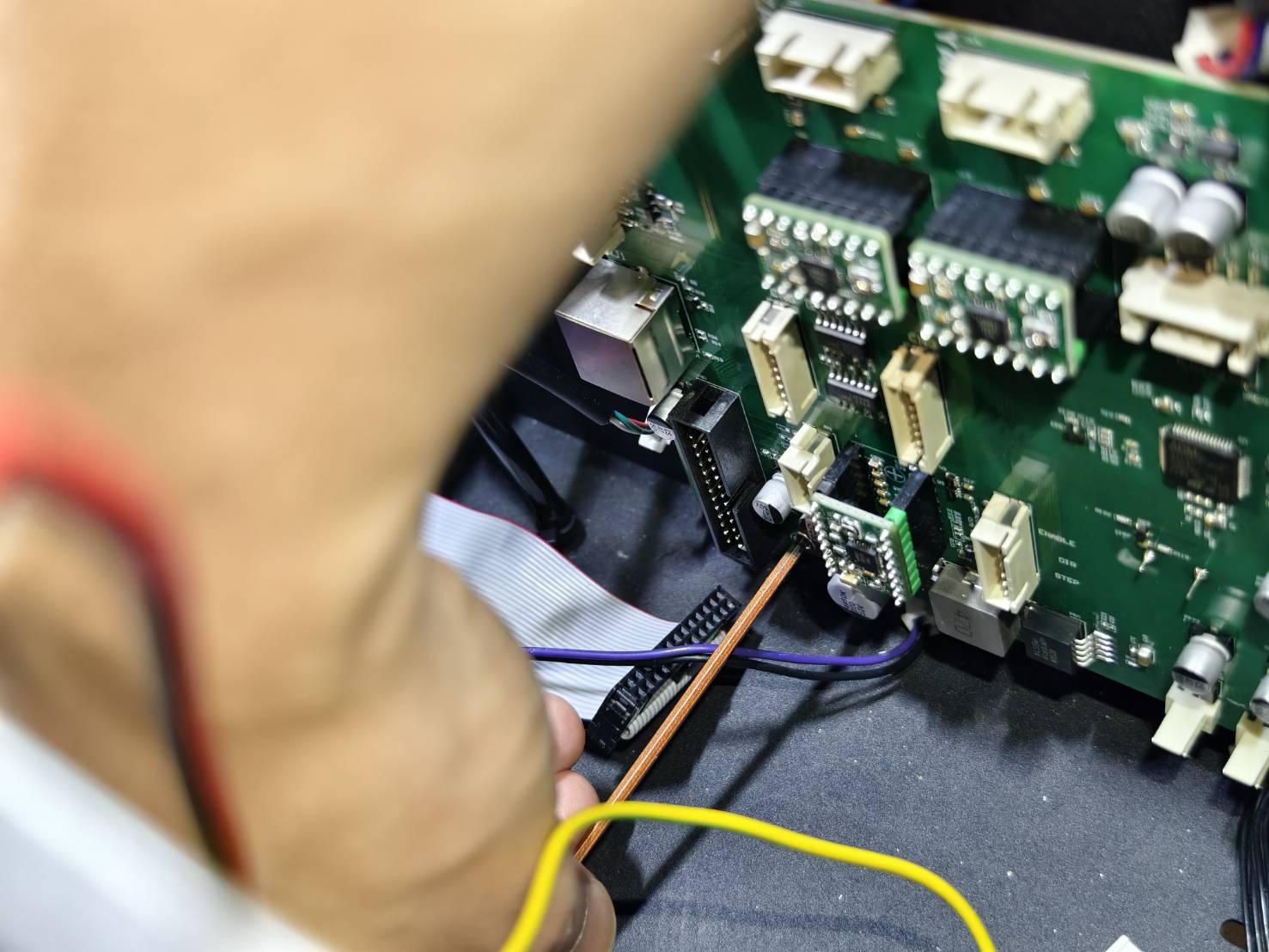

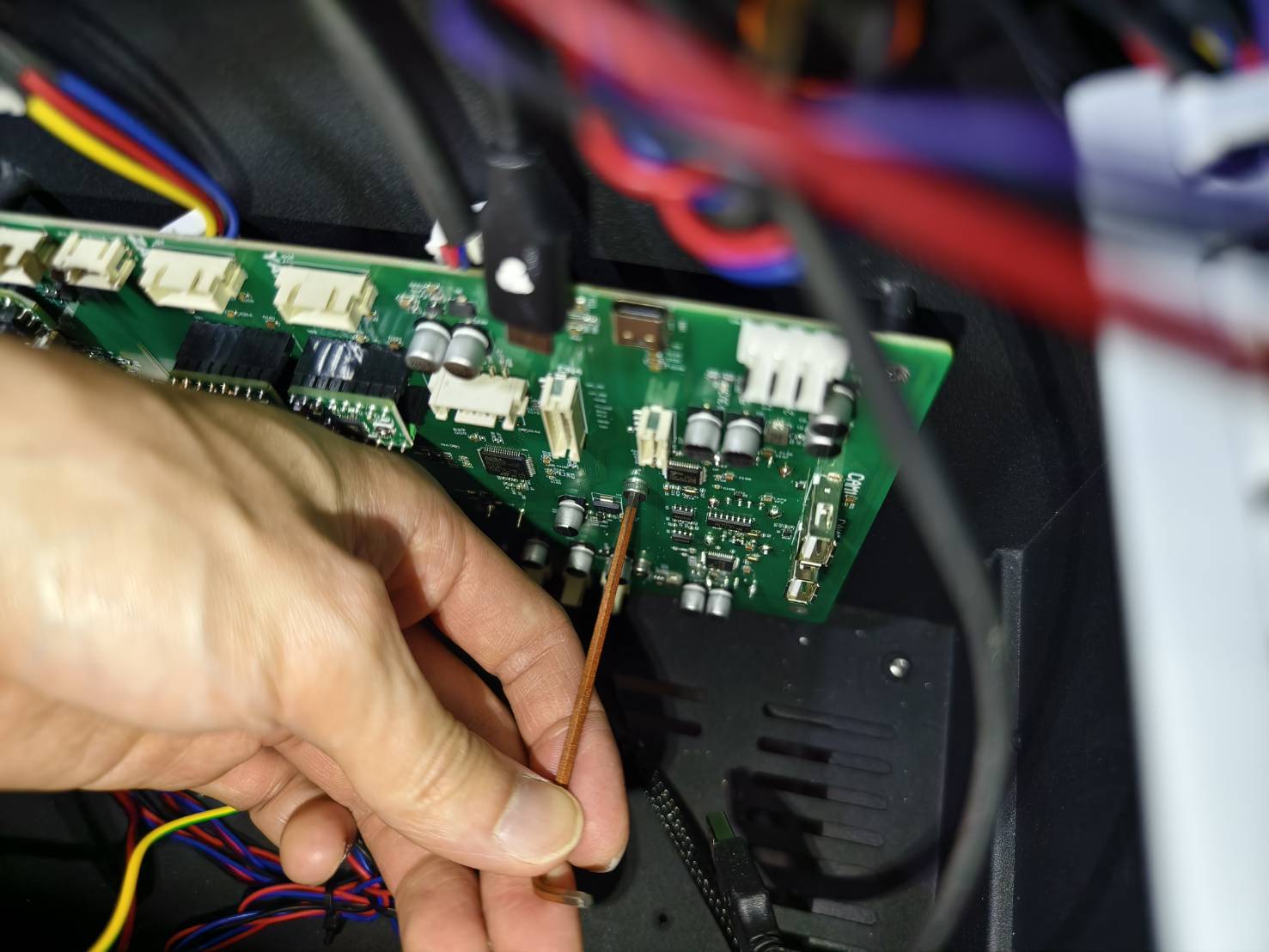

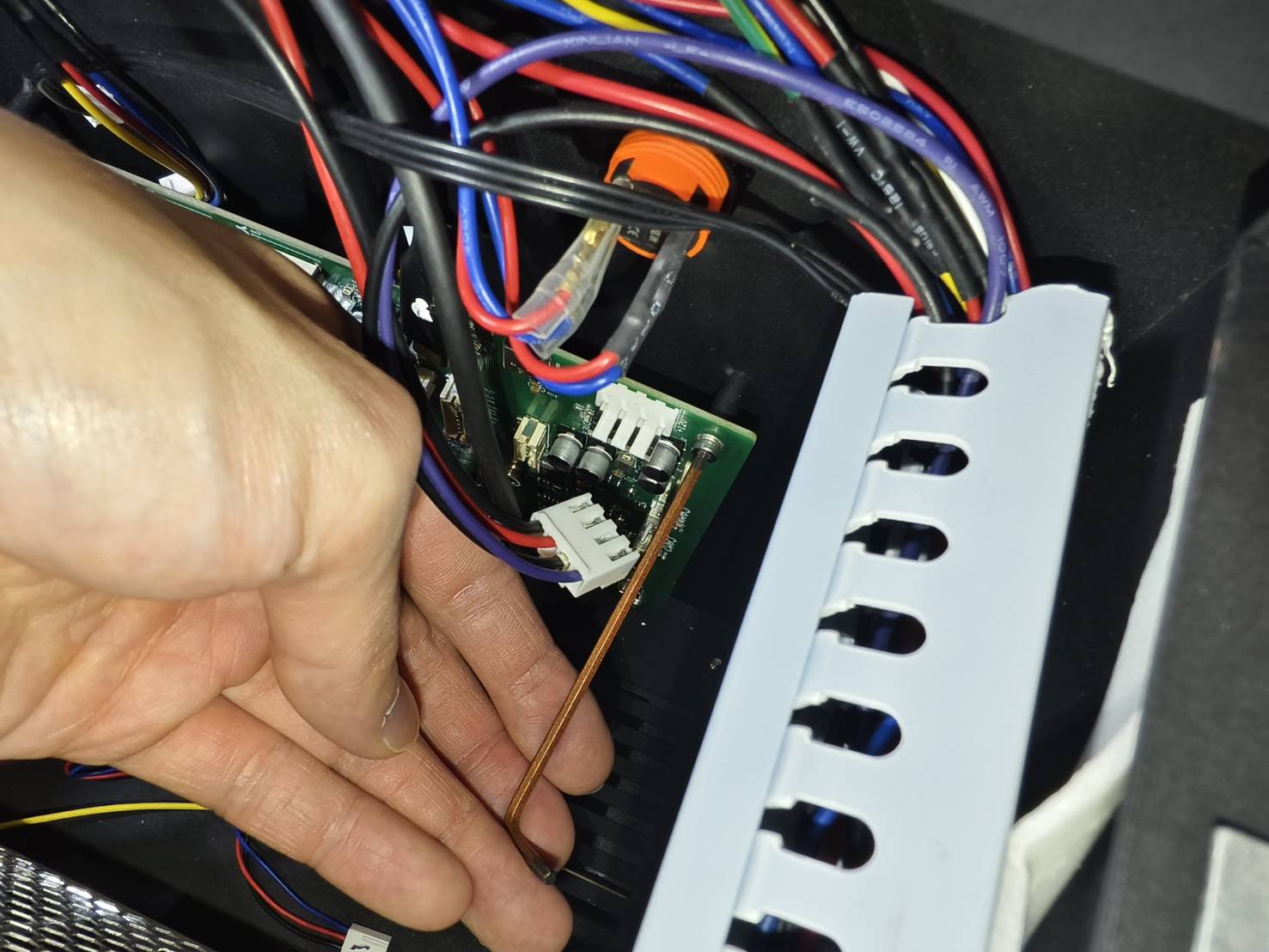

メインボードを固定しているネジを外します。（2.5mm六角ネジ x 6本）
これでメインボードを本体から完全に取り外すことができます。

• 左上



• 左下



• 右上



• 右下

• 中央上部


• 中央下部

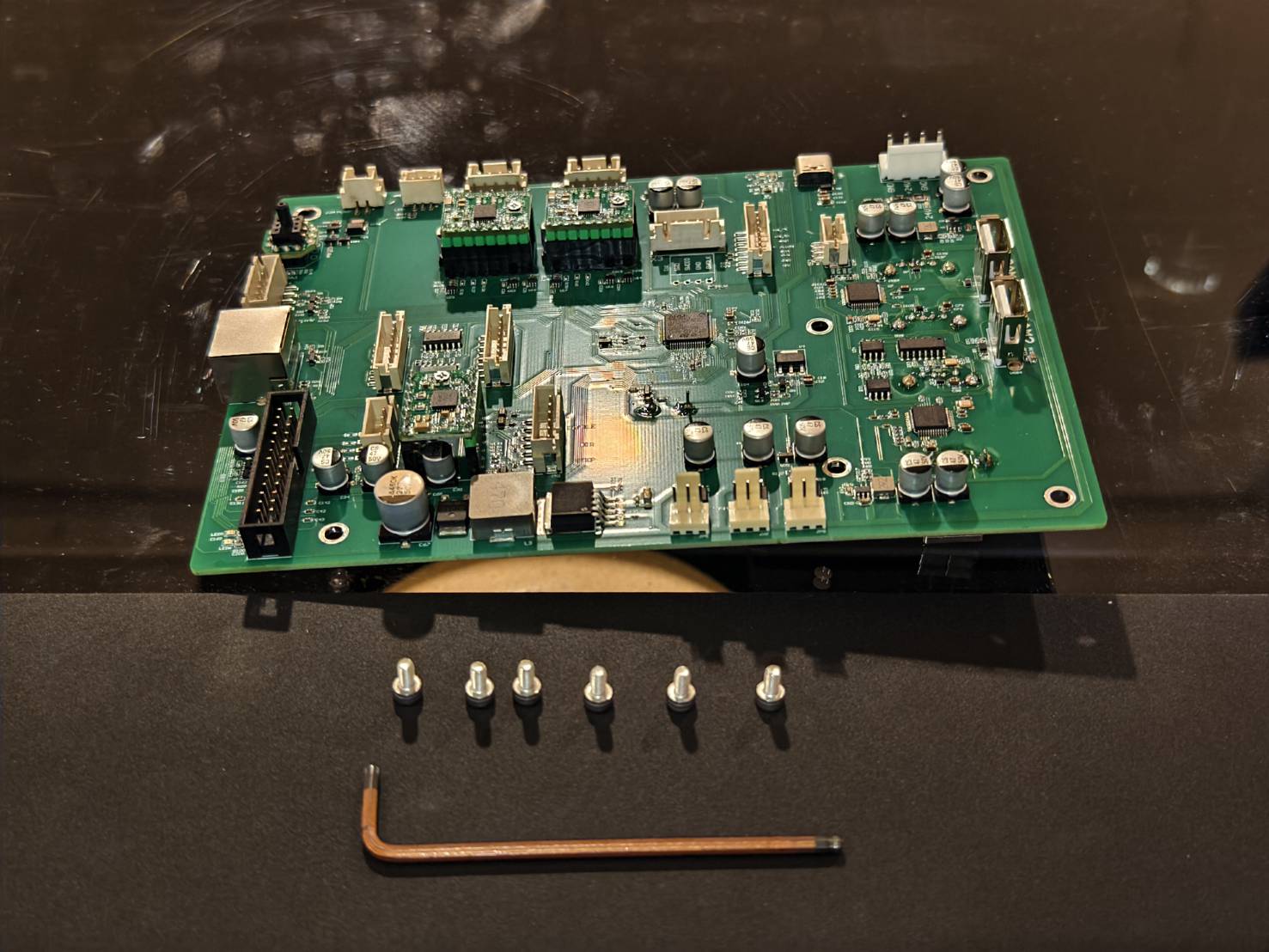

• これでメインボードを本体から取り外すことができます。


ステップ8

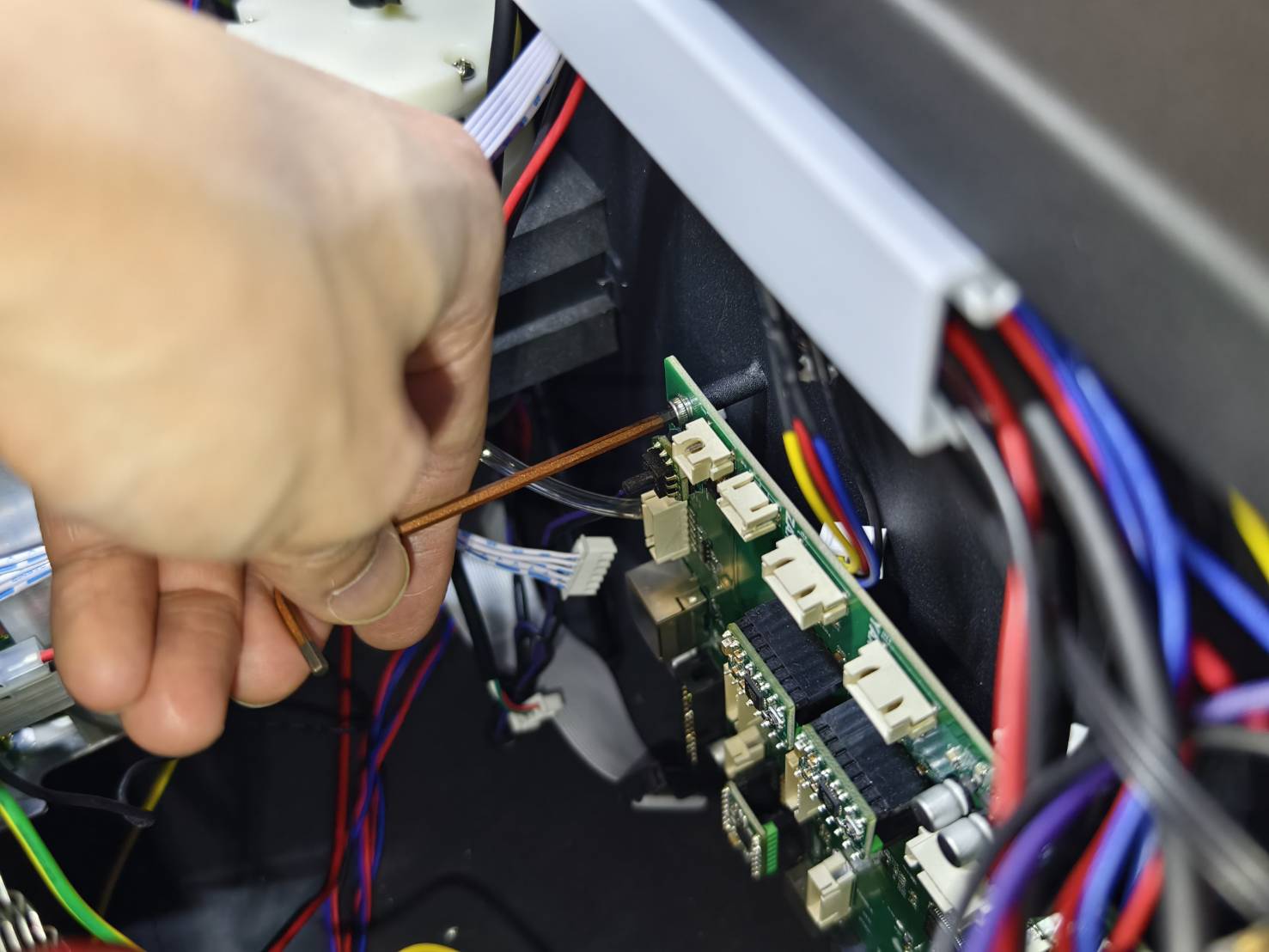

2.5mm六角ネジを使用して、新しいメインボードを取り付けます。
取り付ける際は、Z軸とY軸のモーターソケットが上部に来るようにしてください。

ステップ9

Z軸モーターとY軸モーターのケーブルを再接続してください。

• メインボードにはZ軸モーター用の表示があり、これを参考に新しいメインボードでZ軸ケーブルの接続位置を確認できます。



• メインボードにはY軸モーター用の表示があり、これを参考に新しいメインボードでY軸ケーブルの接続位置を確認できます。

ステップ10

その他のすべてのケーブルを再接続してください。
（ケーブルの接続位置が不明な場合は、最新の配線については 配線図 を参照してください。メインボードのバージョンが異なる可能性があるため、以下の写真は使用しないでください。）

ステップ11

エアチューブがしっかりと確実に接続されていることを確認してください。

ステップ12

サイドカバーを閉じ、ネジを締めてください。
