Beambox II - エアポンプの交換

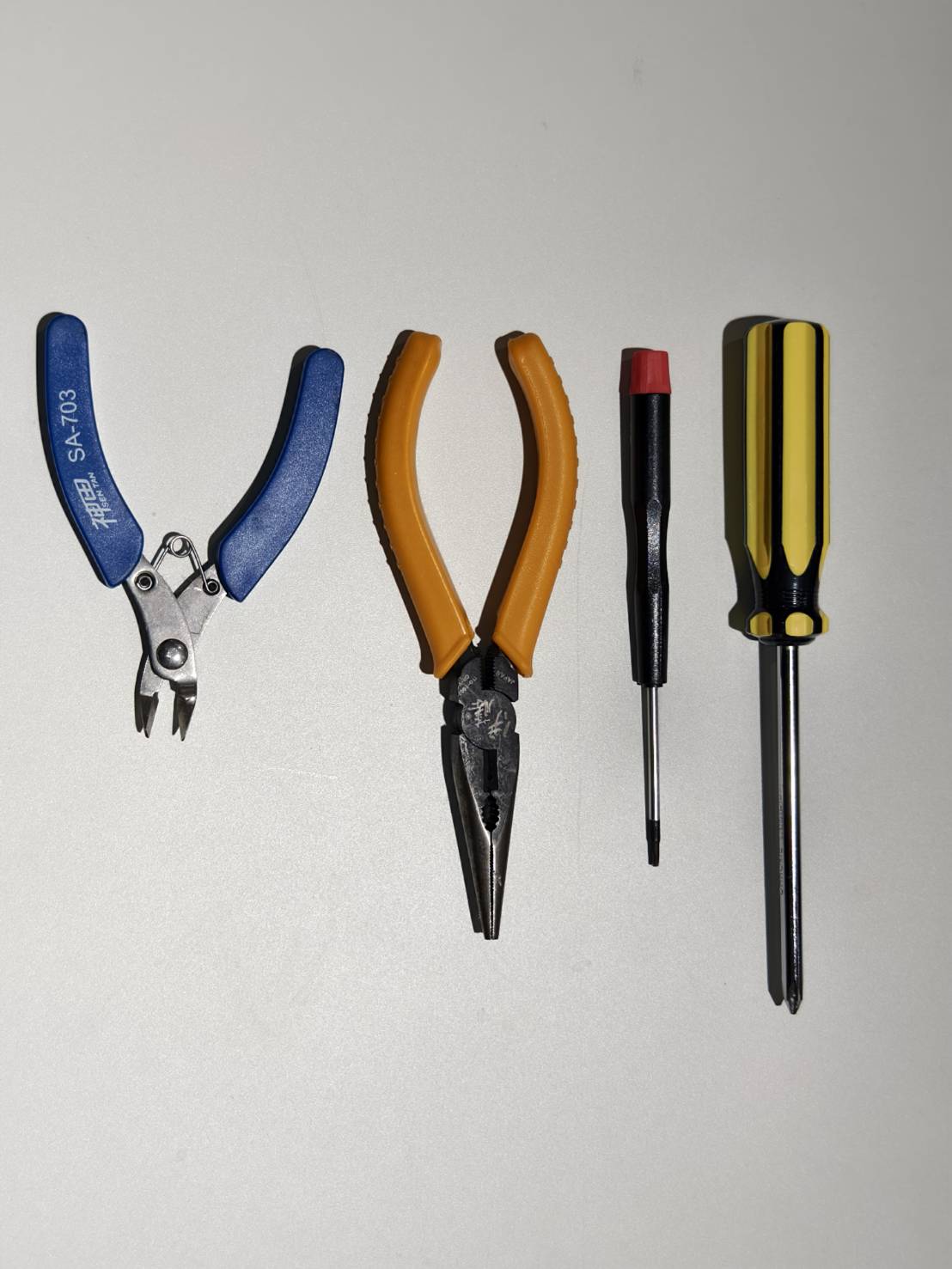

工具

ステップ1

機器の電源を切り、電源コードを抜いてください。

ステップ2

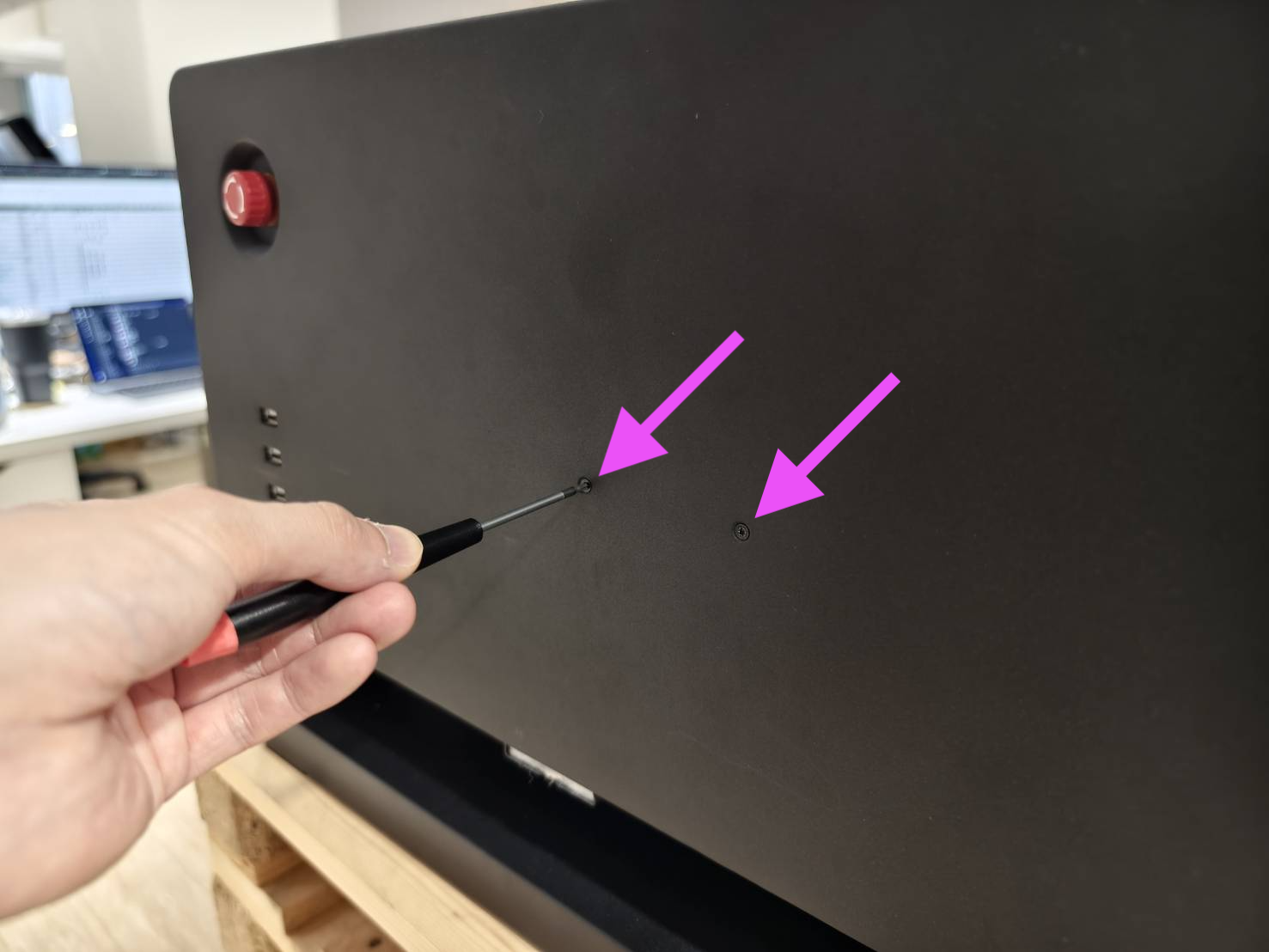

サイドカバーを開けて、機器内部を確認してください。

• プラスドライバーを使用してカバーを取り外してください。



ステップ3

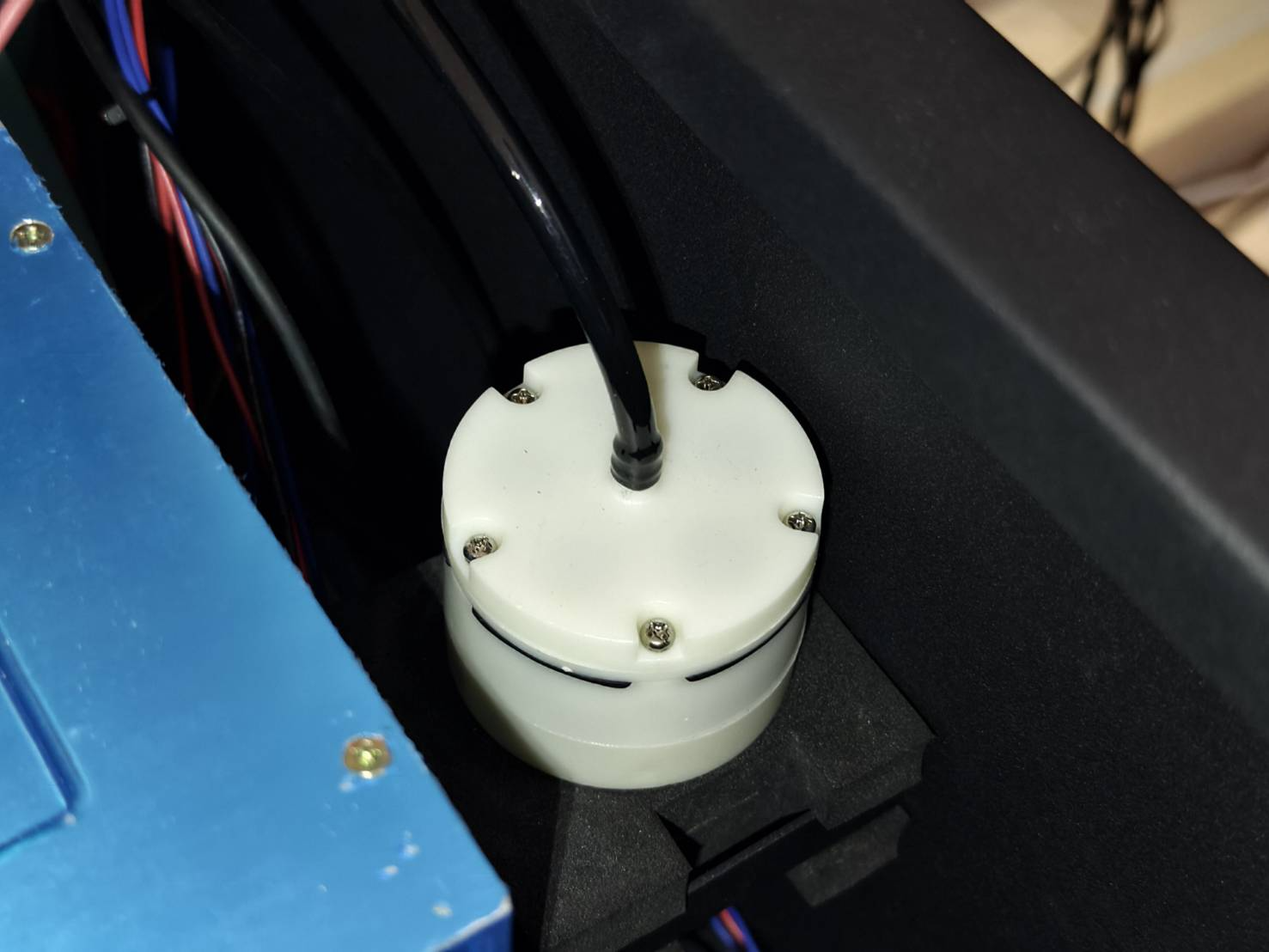

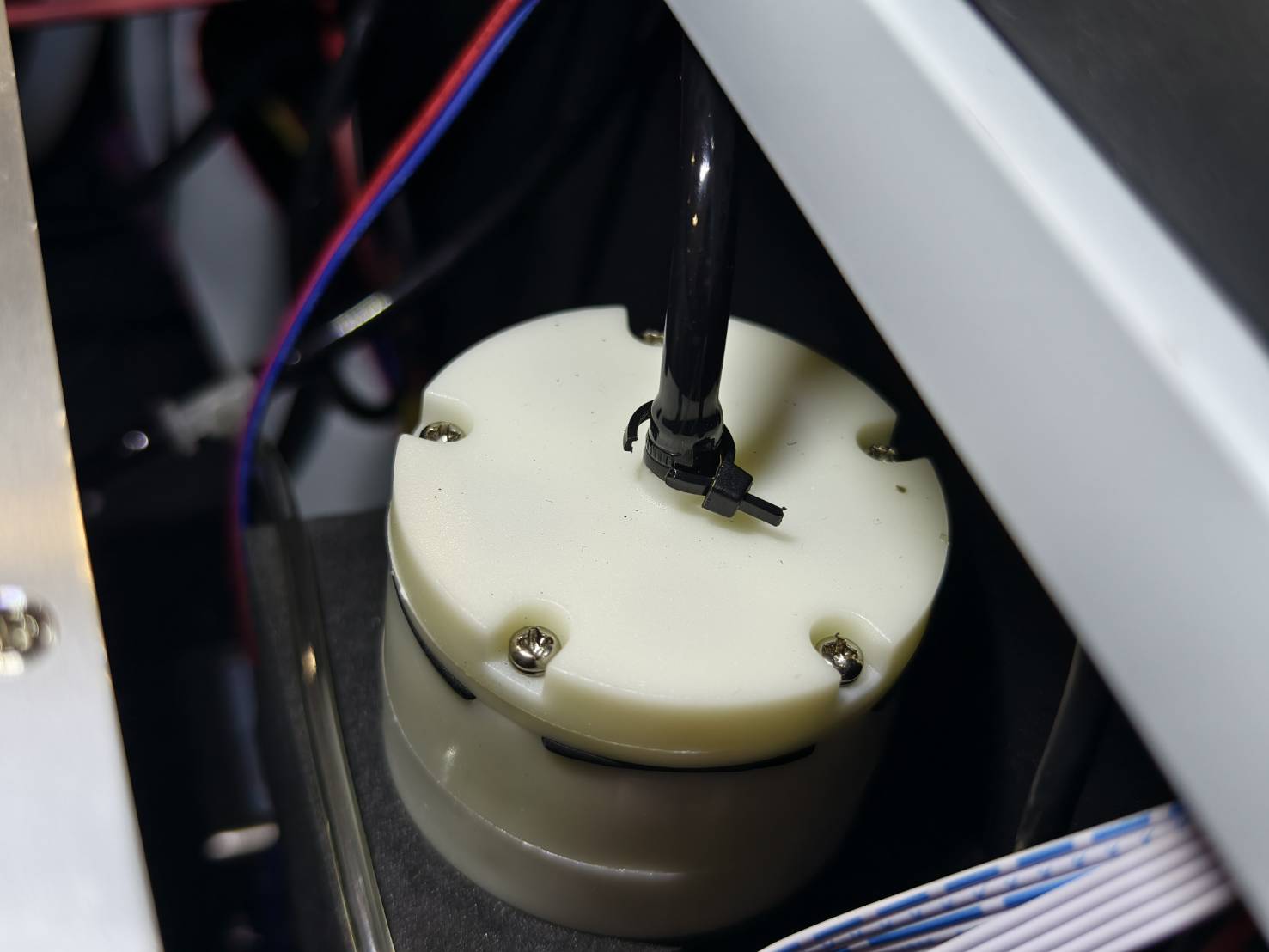

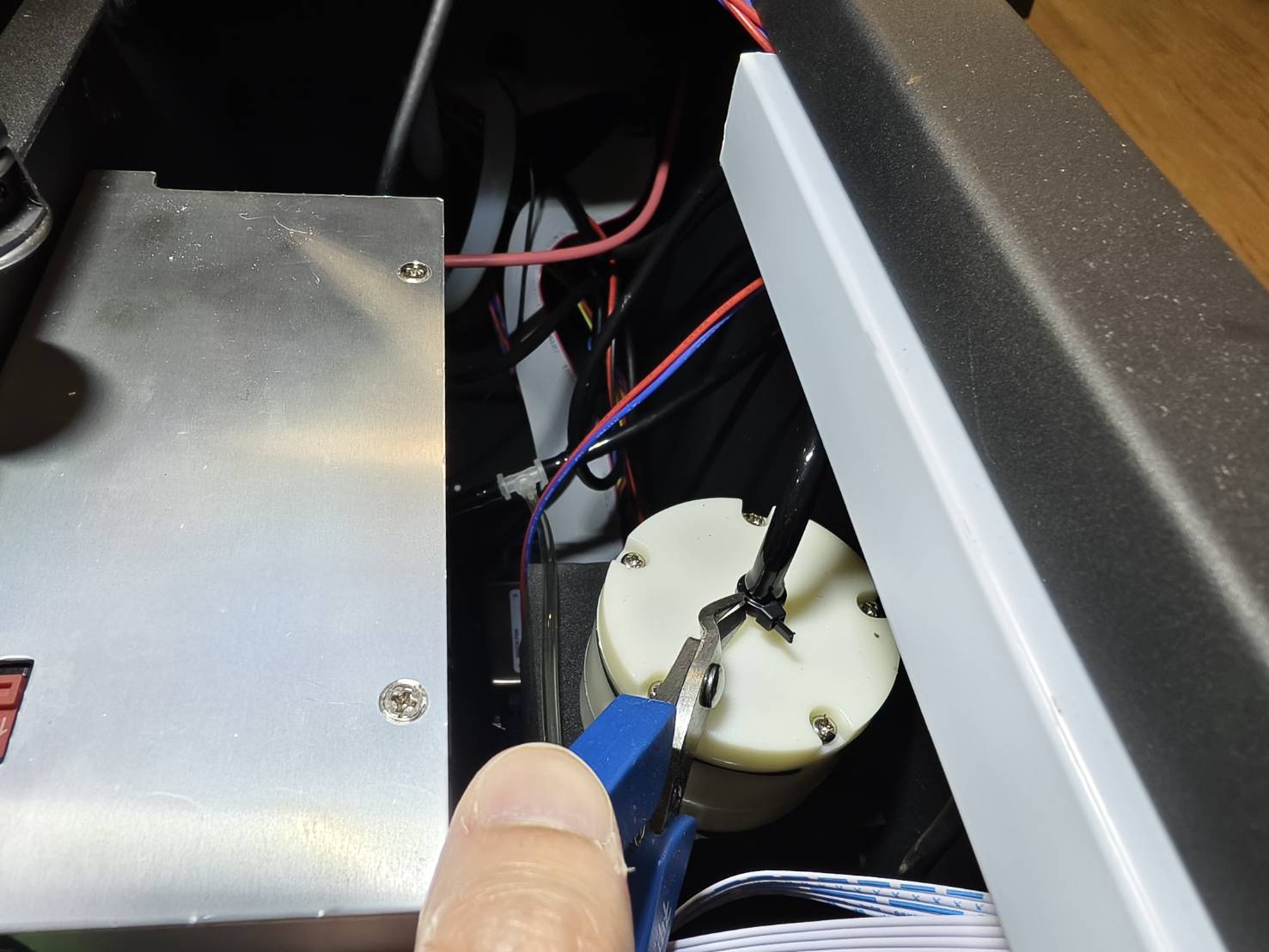

エアポンプにケーブルタイがある場合は、切断してください。

ステップ4

ペンチを使用して、エアポンプのエアホースを取り外してください。

ステップ5

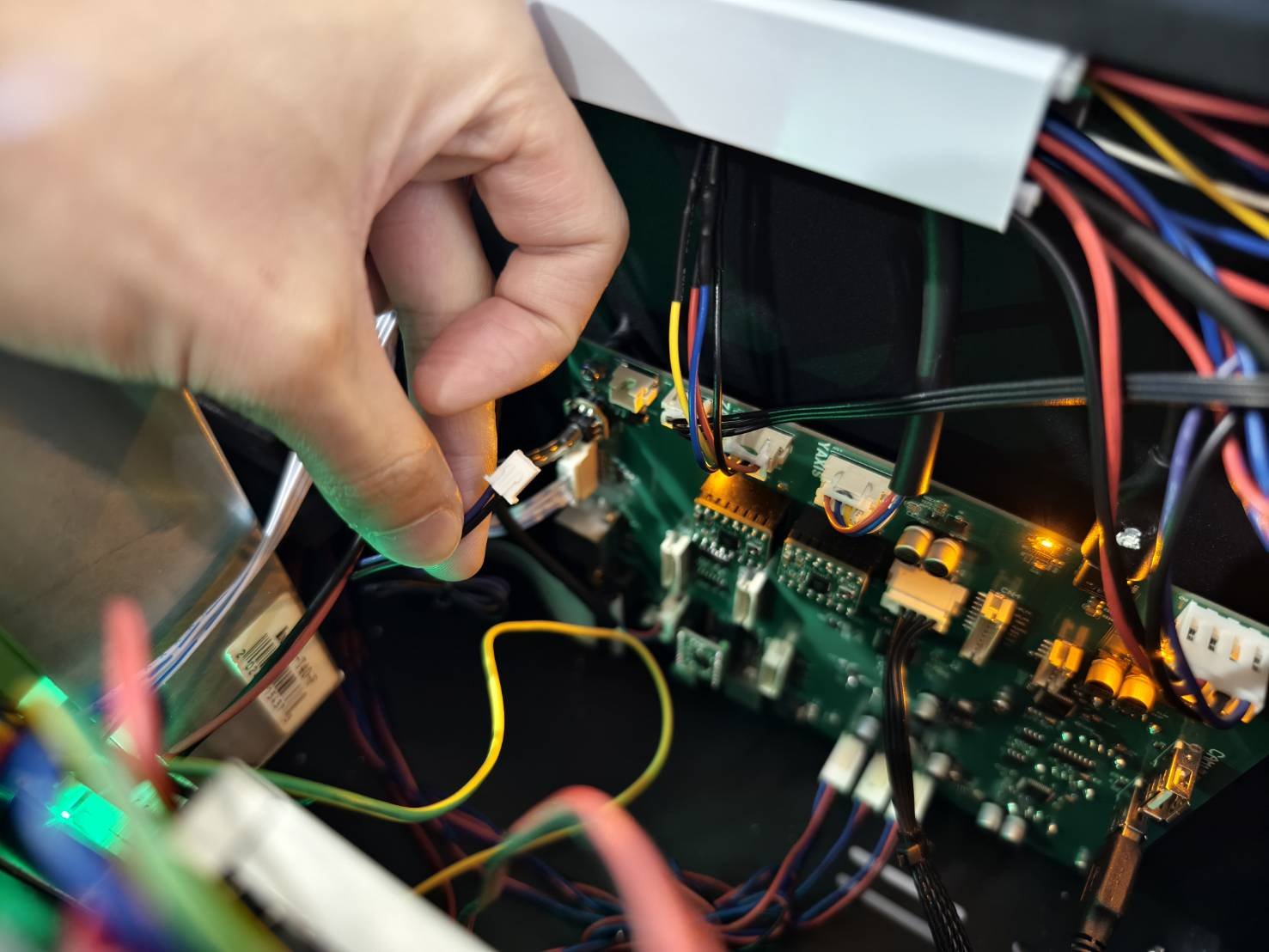

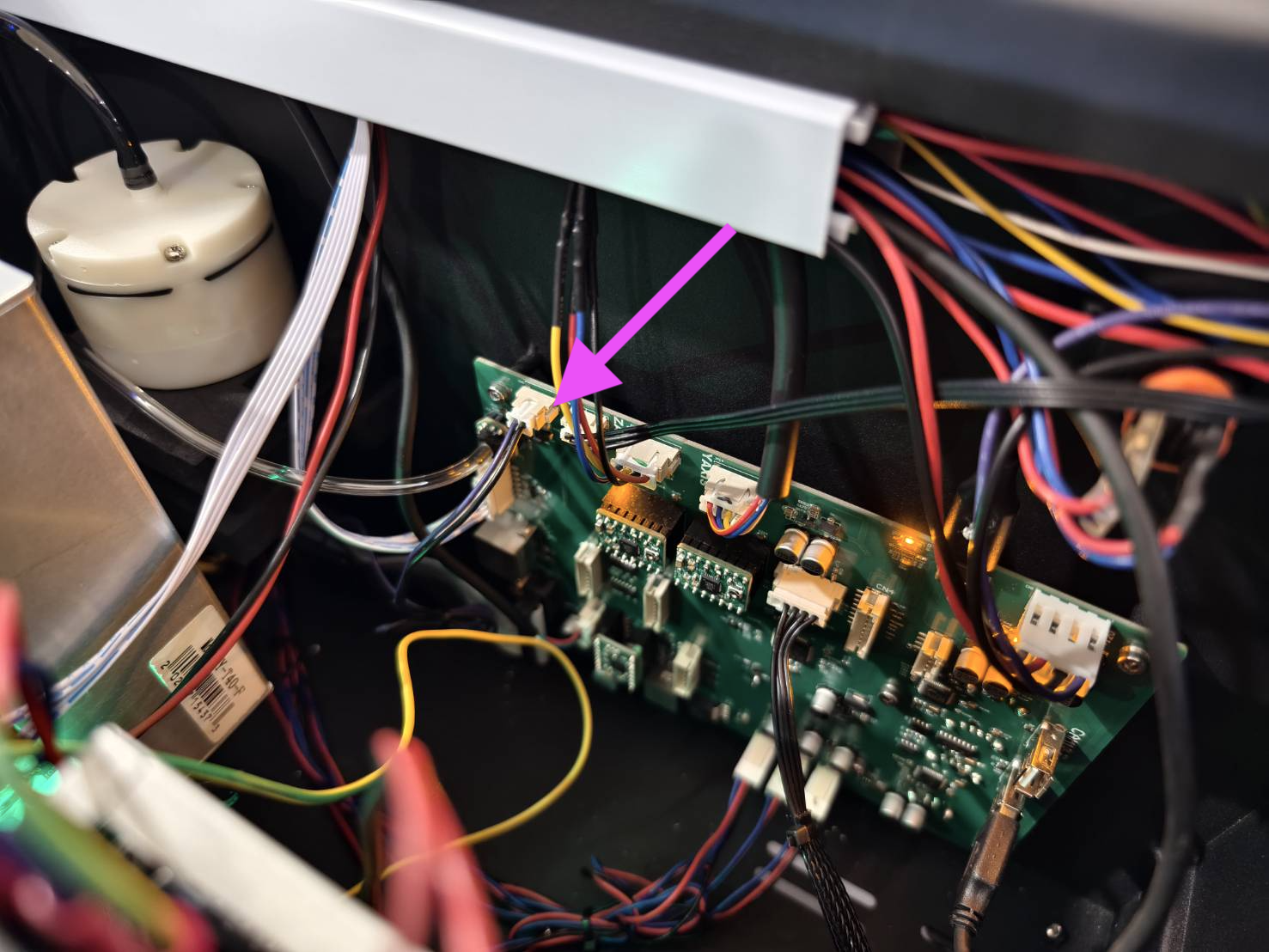

メインボードからエアポンプのケーブルを取り外してください。
(お使いのメインボードが以下の写真と異なる場合は、 配線図 を確認して、正しいケーブルの位置を特定してください。)

ステップ6

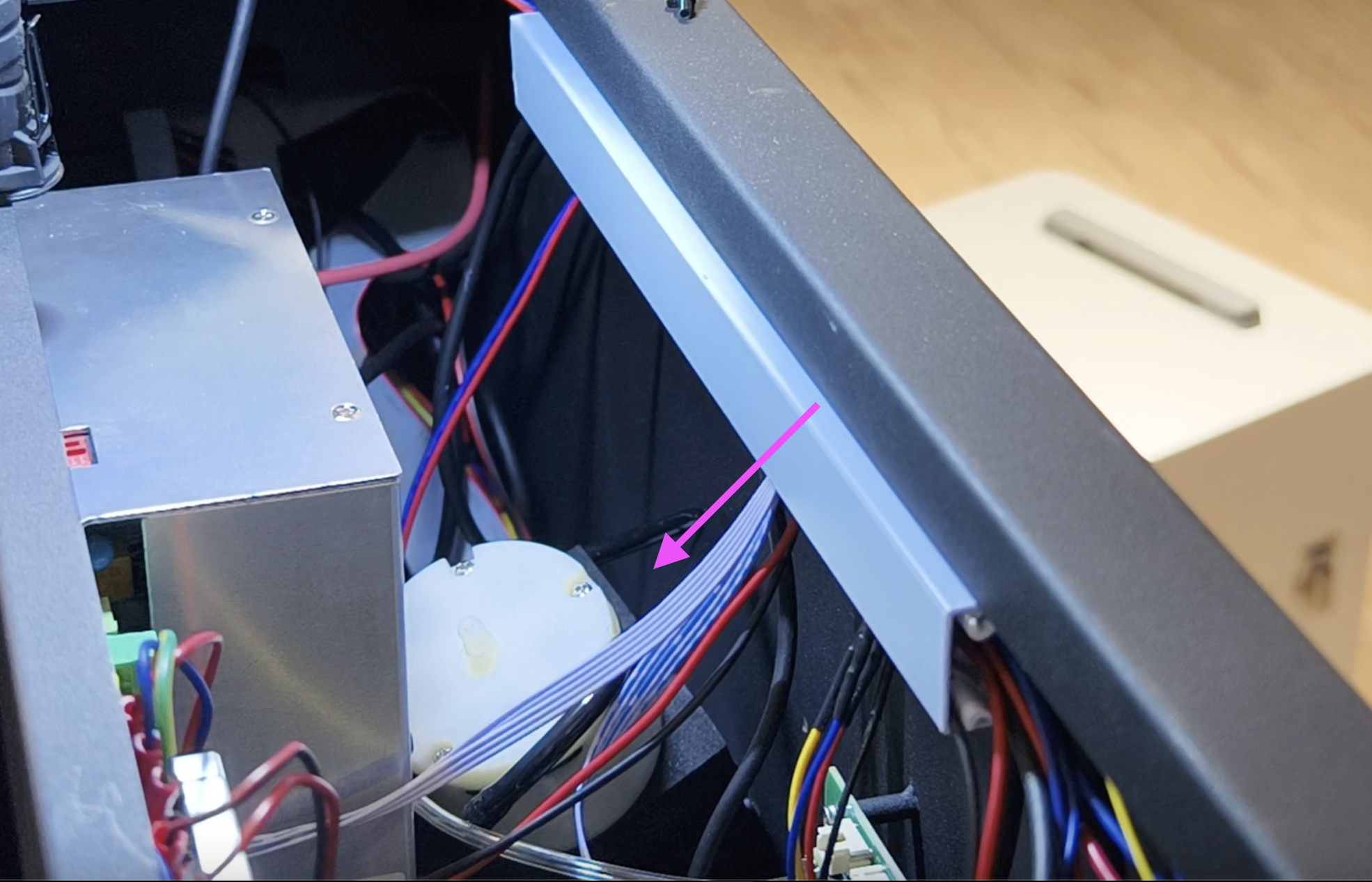

• これらの六角ネジを外してください。ネジを外す際は、エアポンプを支えながら作業してください。



• エアポンプとブラケットは金属板から取り外せますが、底部にもう1本のエアホースが接続されているため、完全に取り外すことはできません。

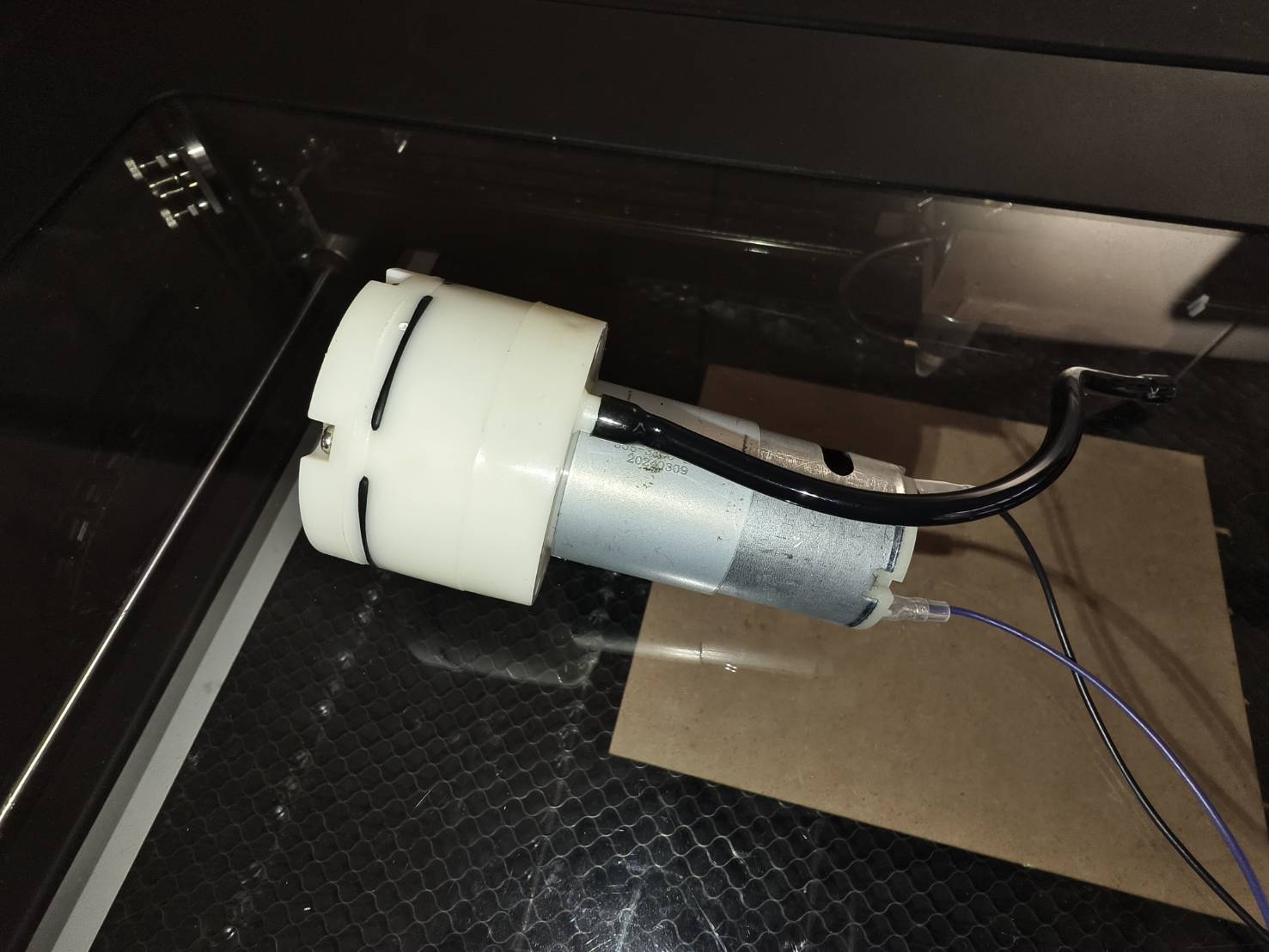

  一時的に、エアポンプを脇に置いてください。


ステップ7

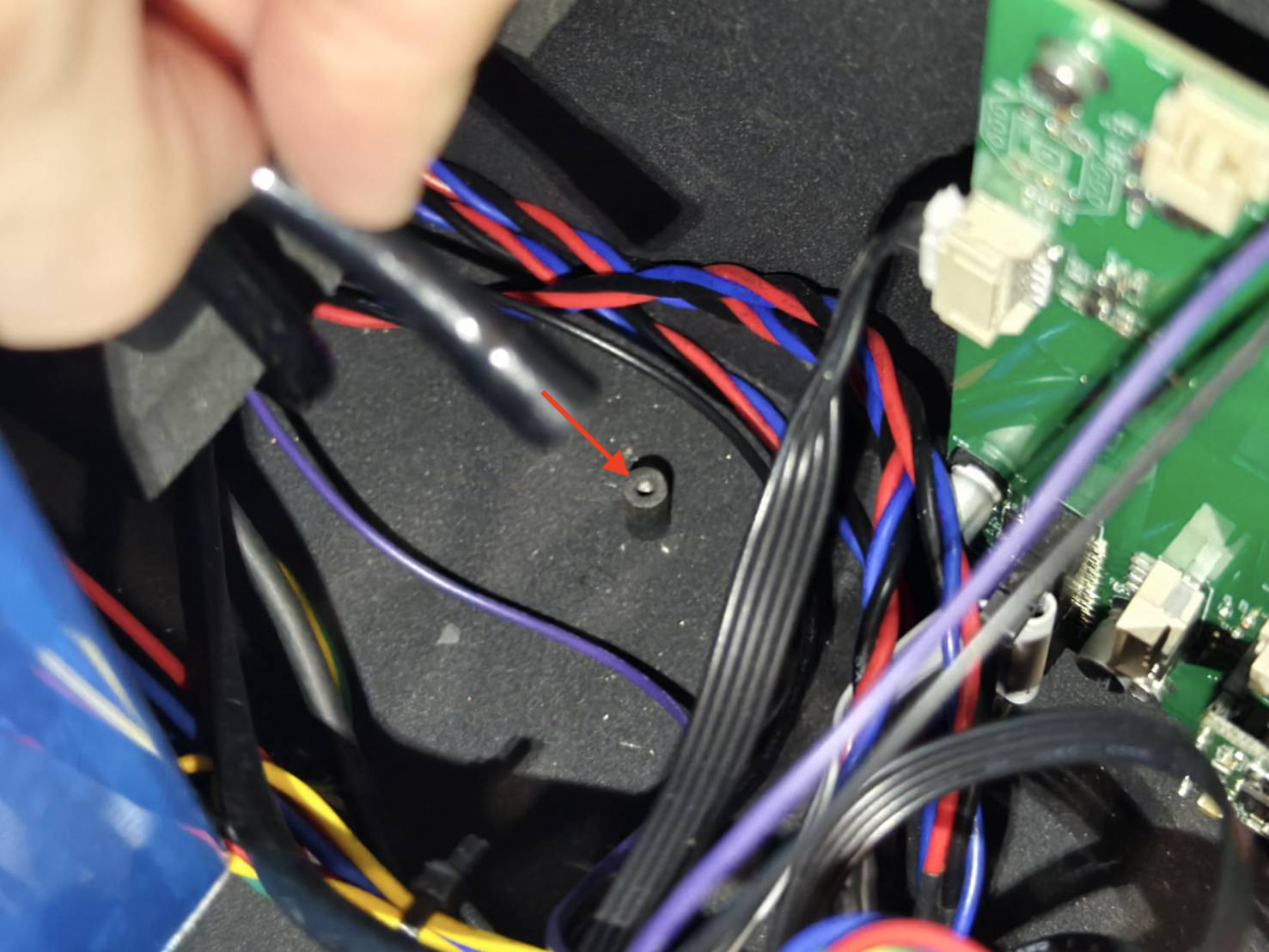

• 底部にエアホースの接続部があります。
  ペンチを使って接続を外してください。

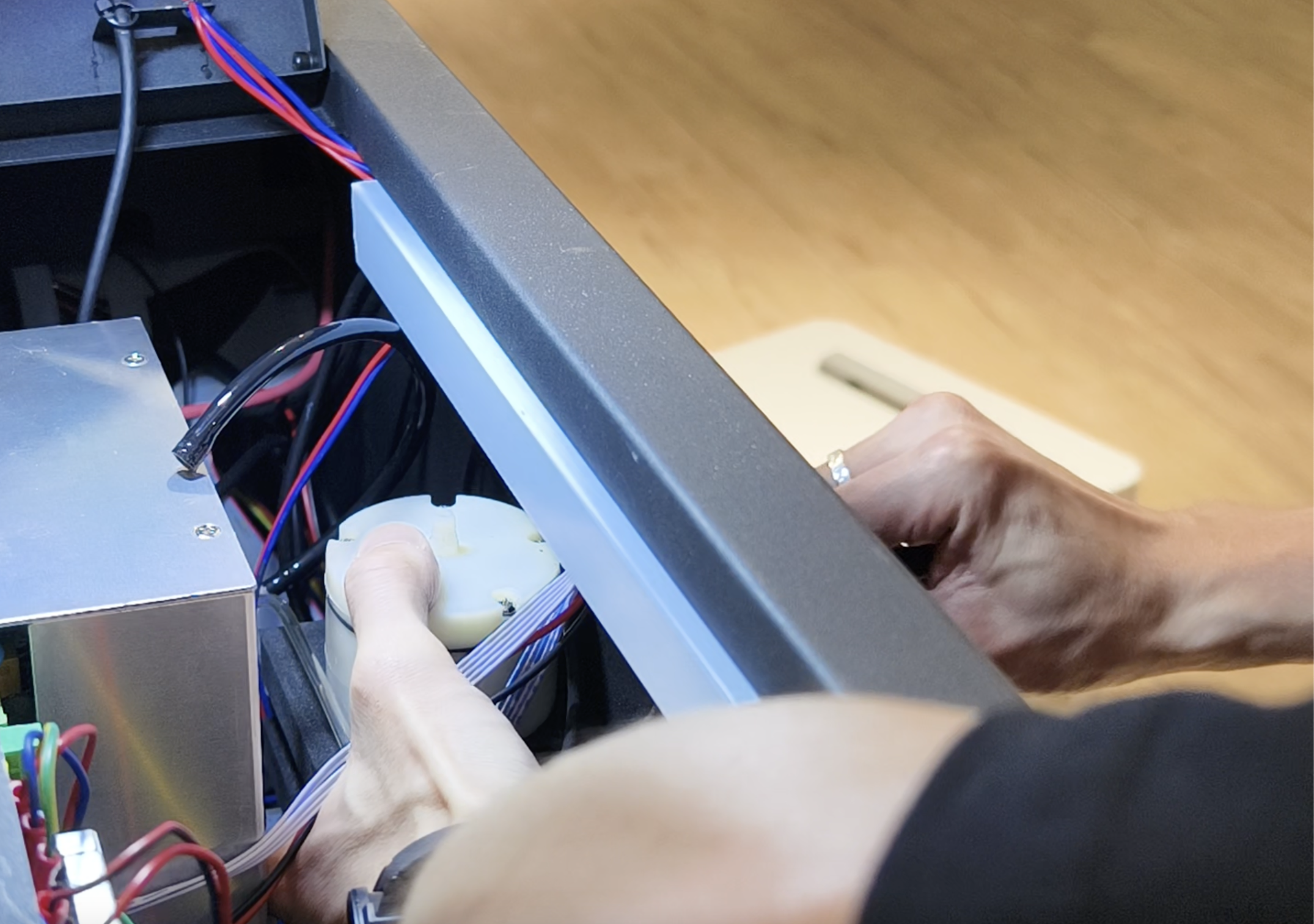

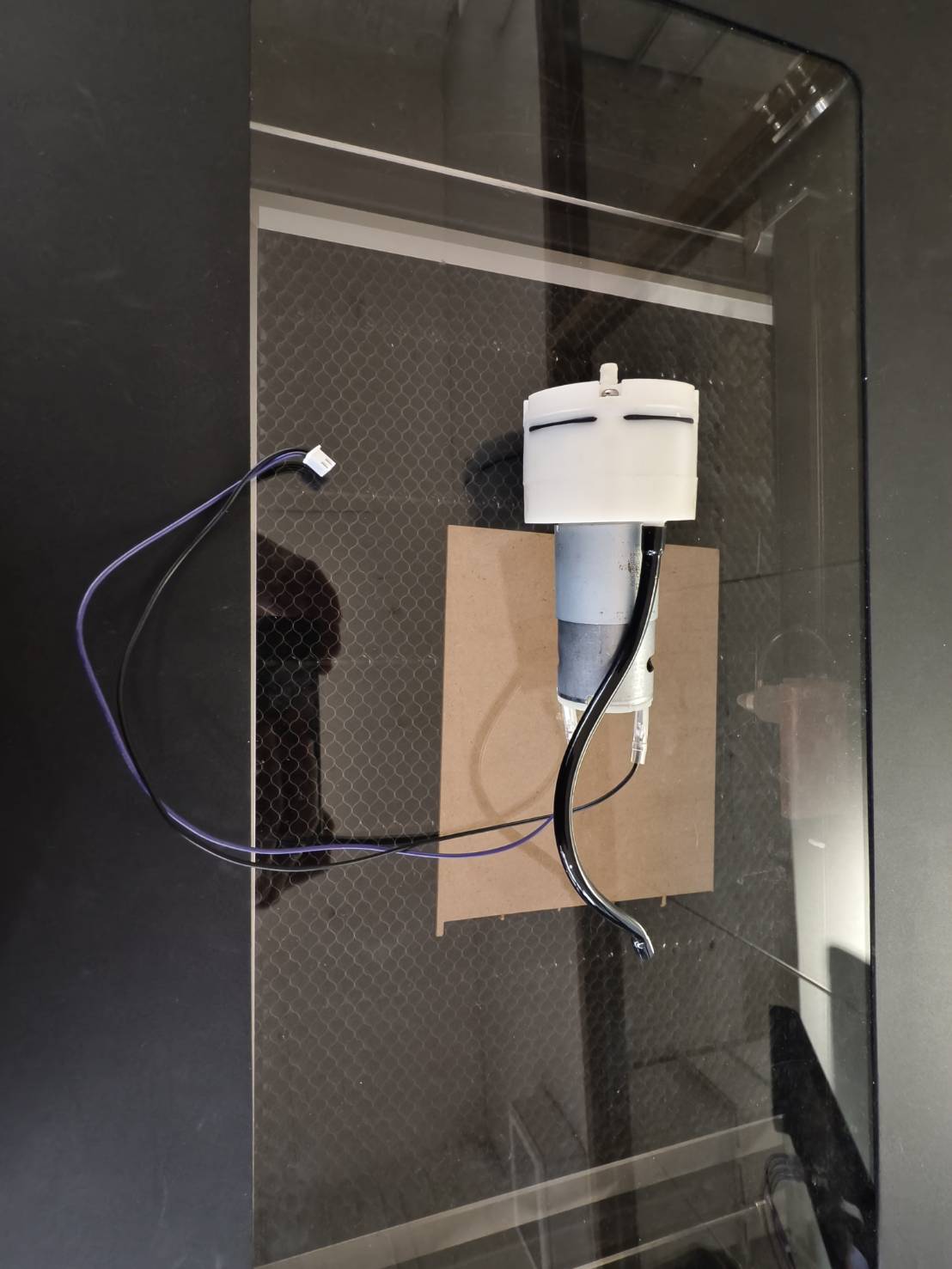

• これでエアポンプを機器から完全に取り外すことができます。


ステップ8

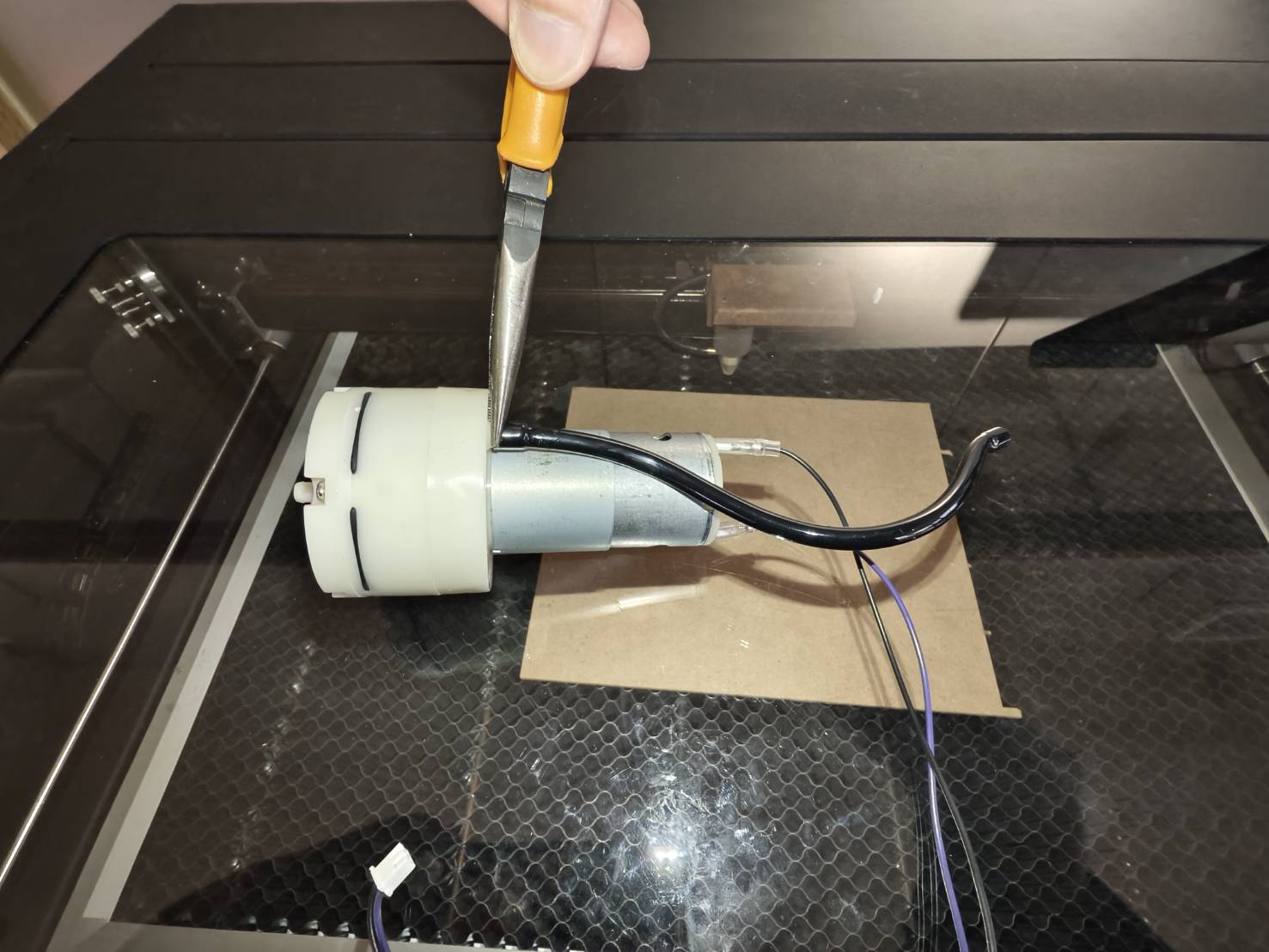

エアポンプからエアホースを取り外します。

ステップ9

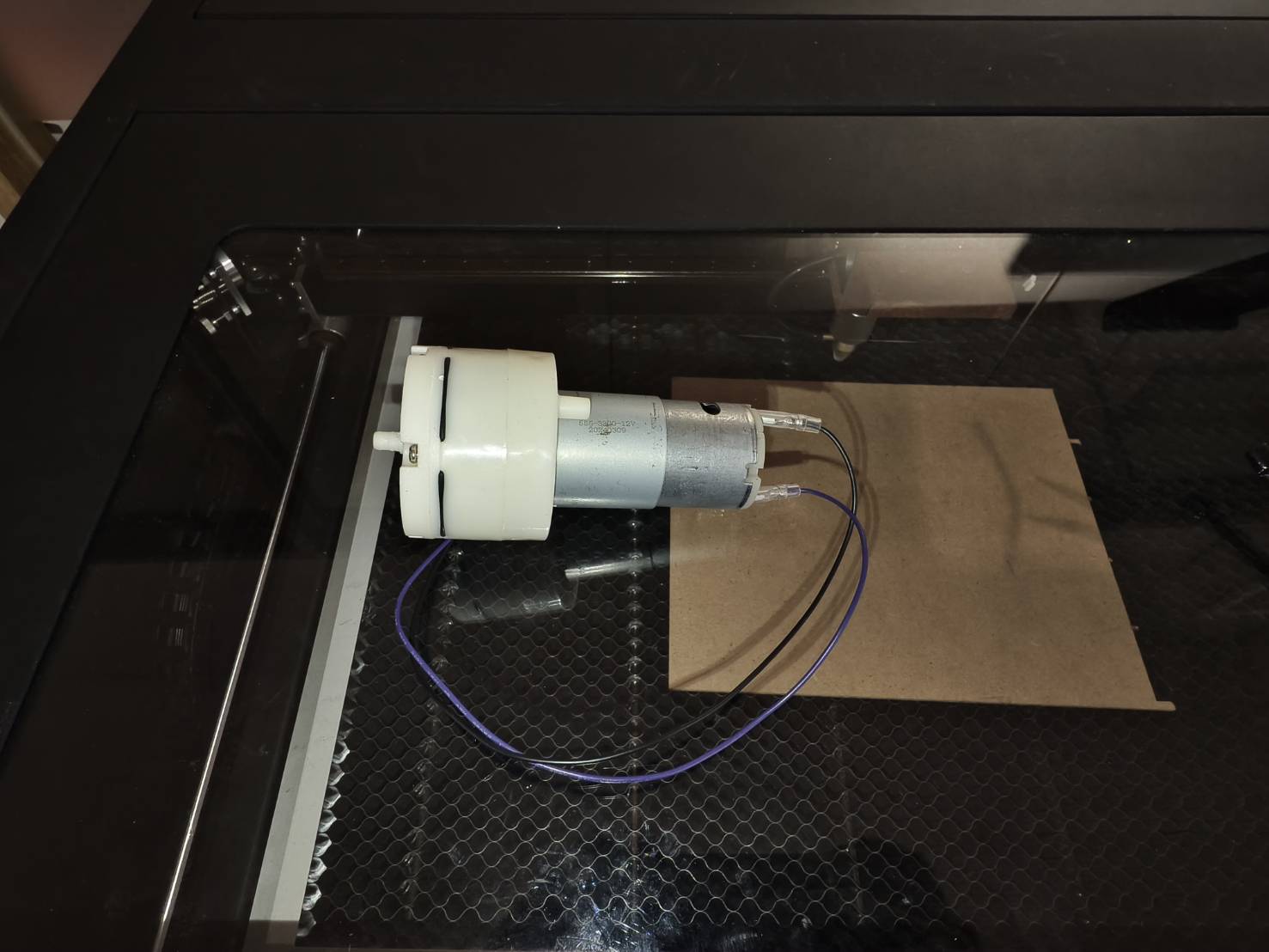

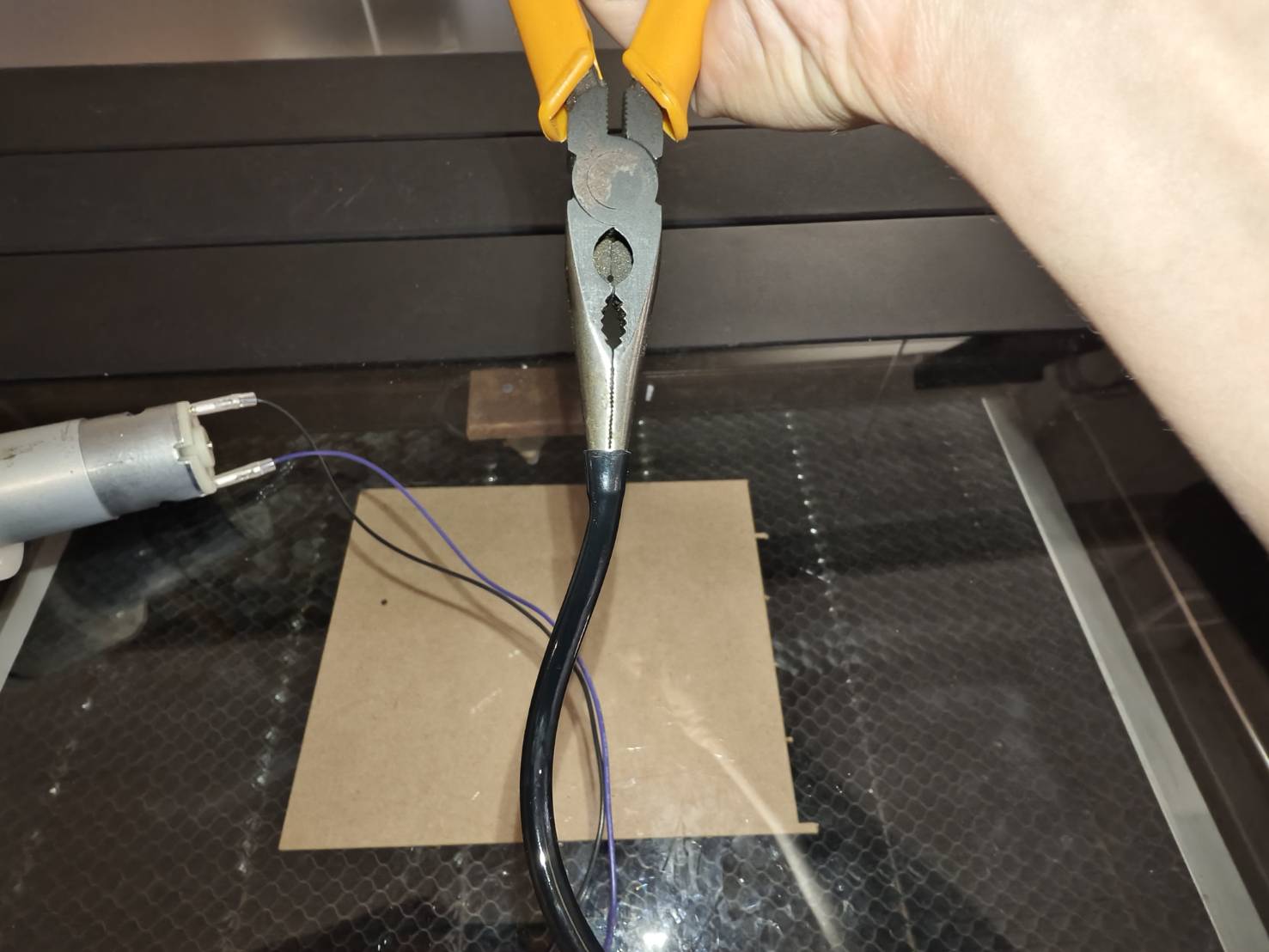

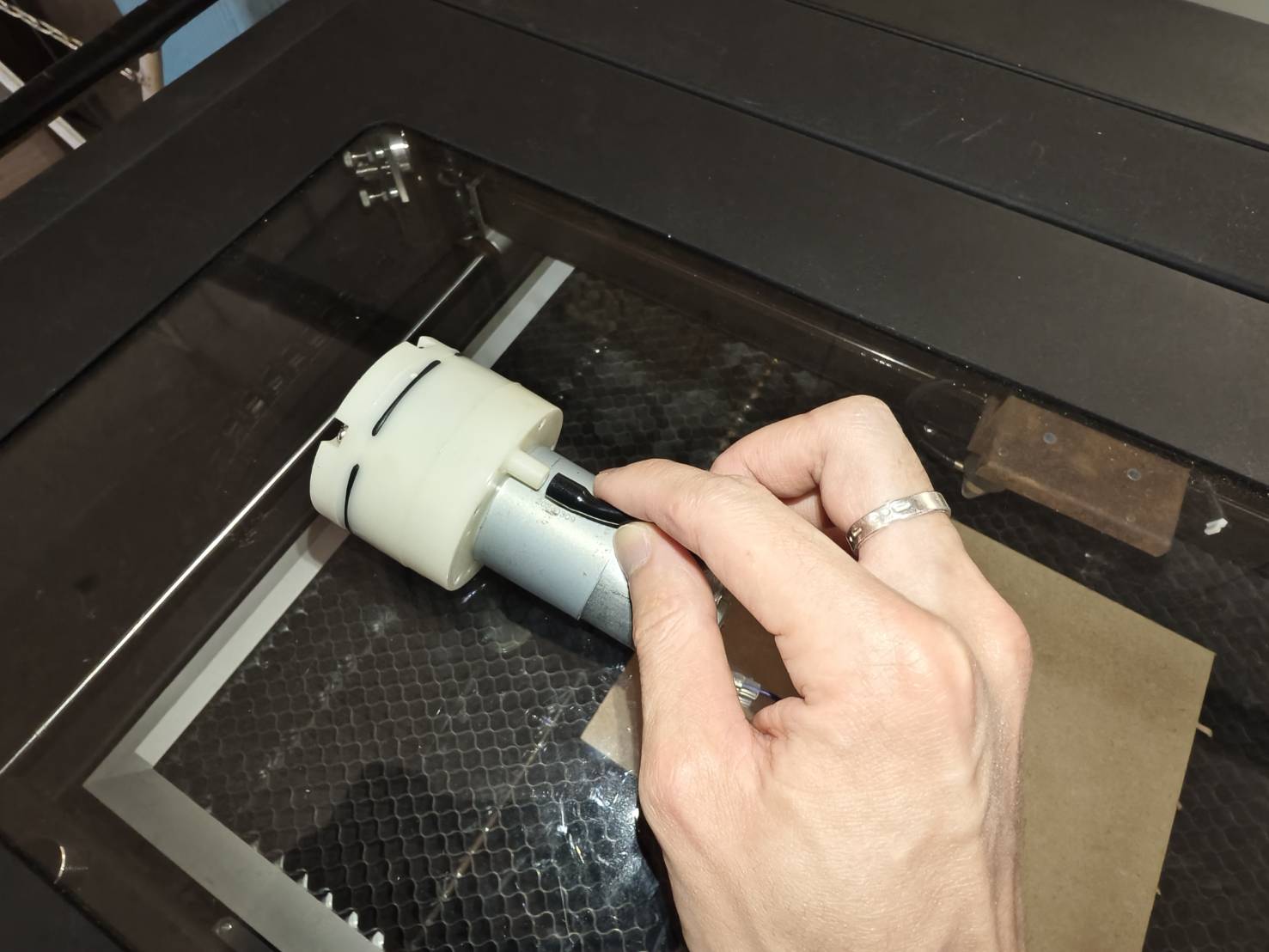

新しいエアポンプにエアホースを接続します。

接続が困難な場合は、ペンチを使ってエアホースの端を少し広げることができます。

ステップ10

エアポンプを機器内に設置し、機器の底部にエアホースを接続します。

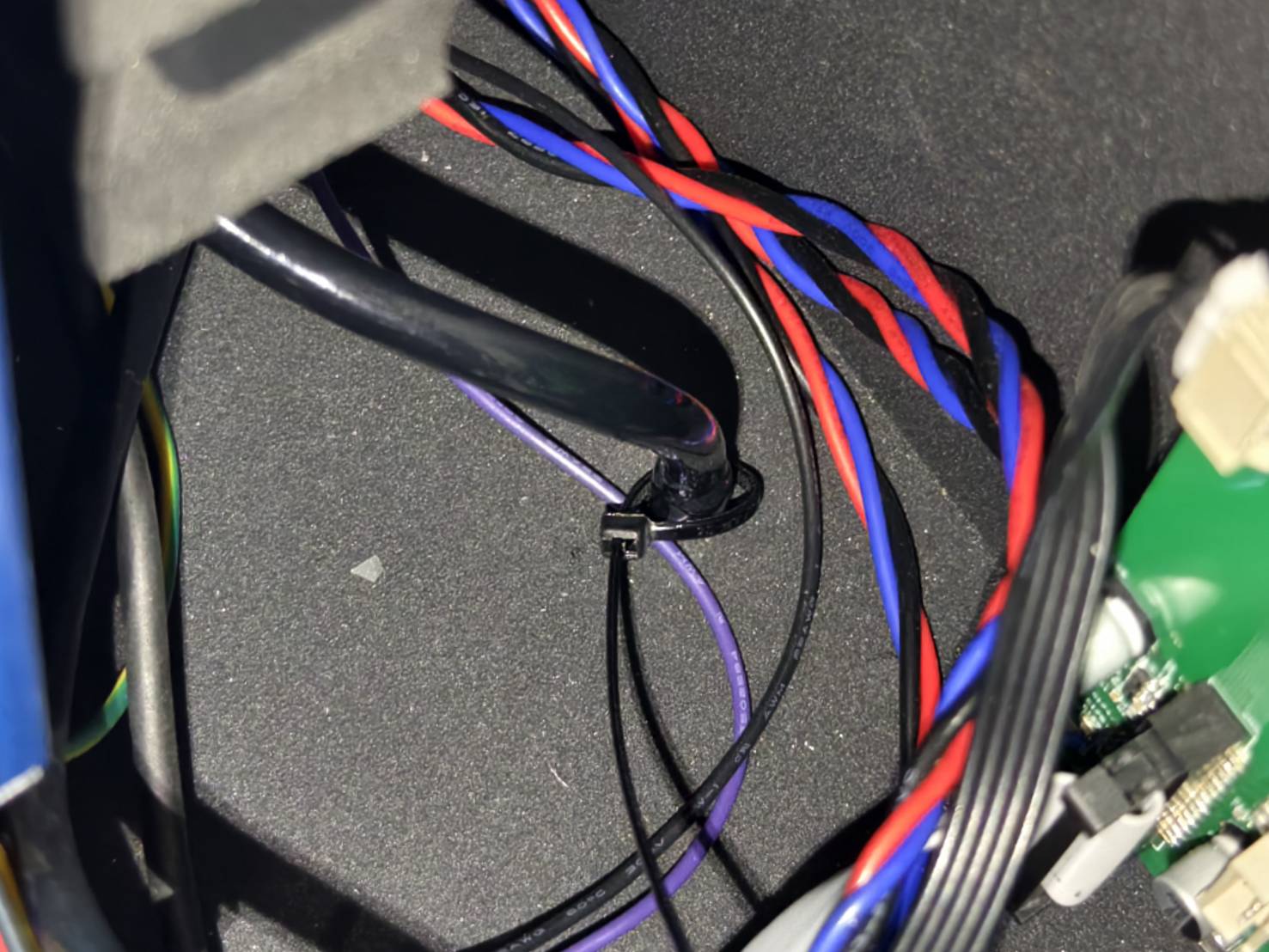

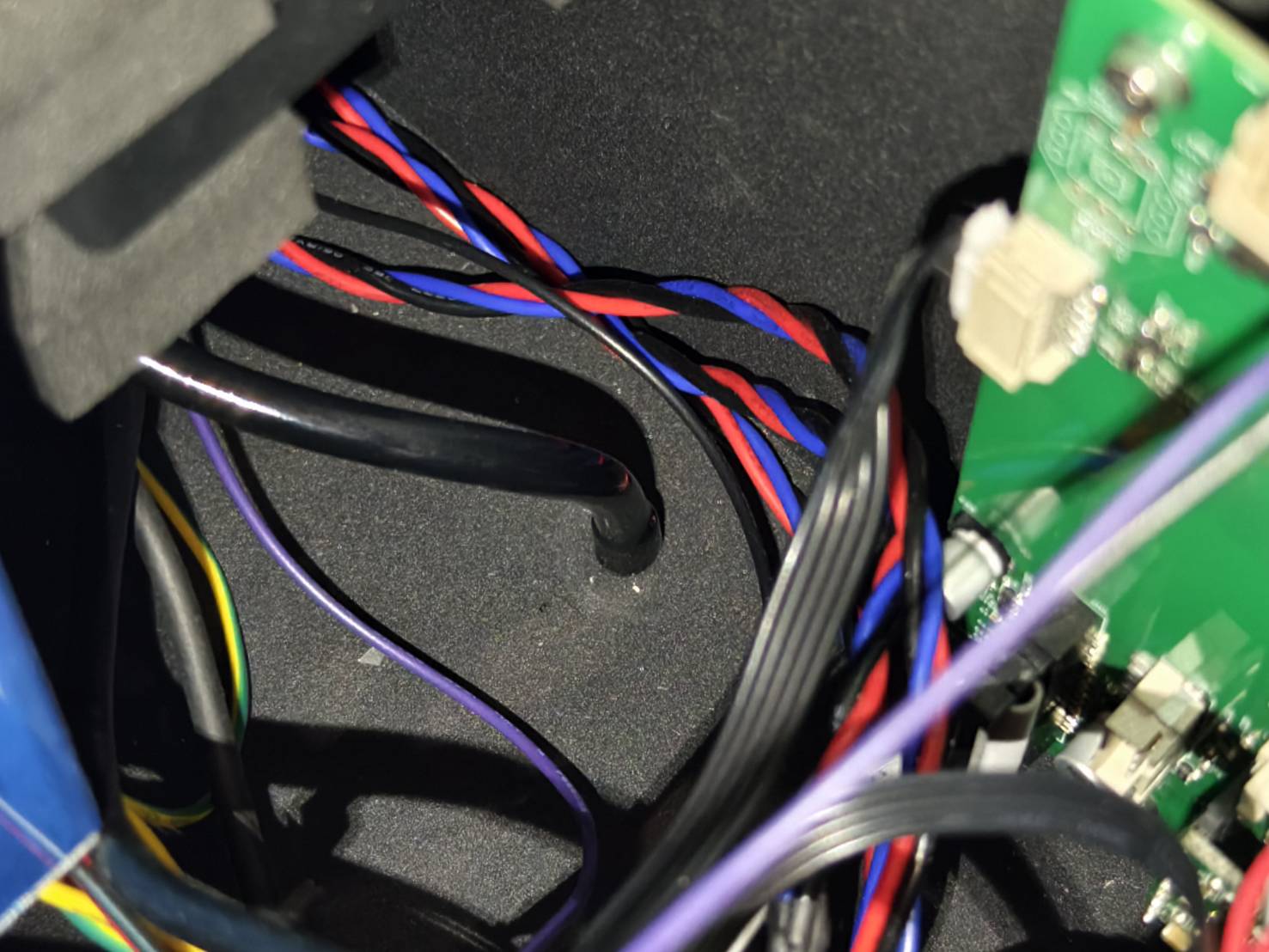

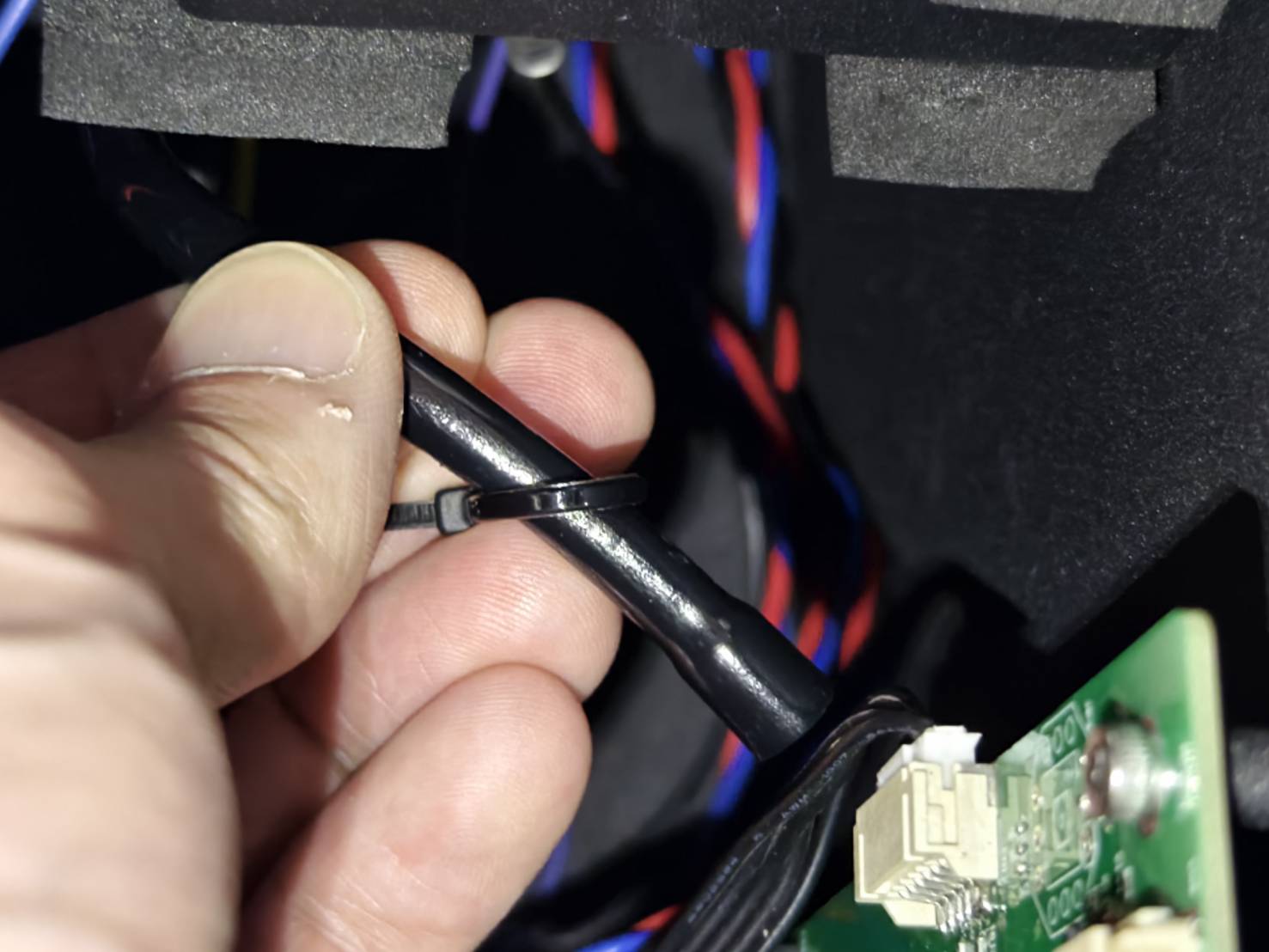

接続時にエアホースが緩い場合は、結束バンドの使用をお勧めします。

• まず、ホースに結束バンドを取り付け、緩めたままにしておきます。



• 結束バンドを使って底部にエアホースを接続します。



• 結束バンドを引っ張って締めます。

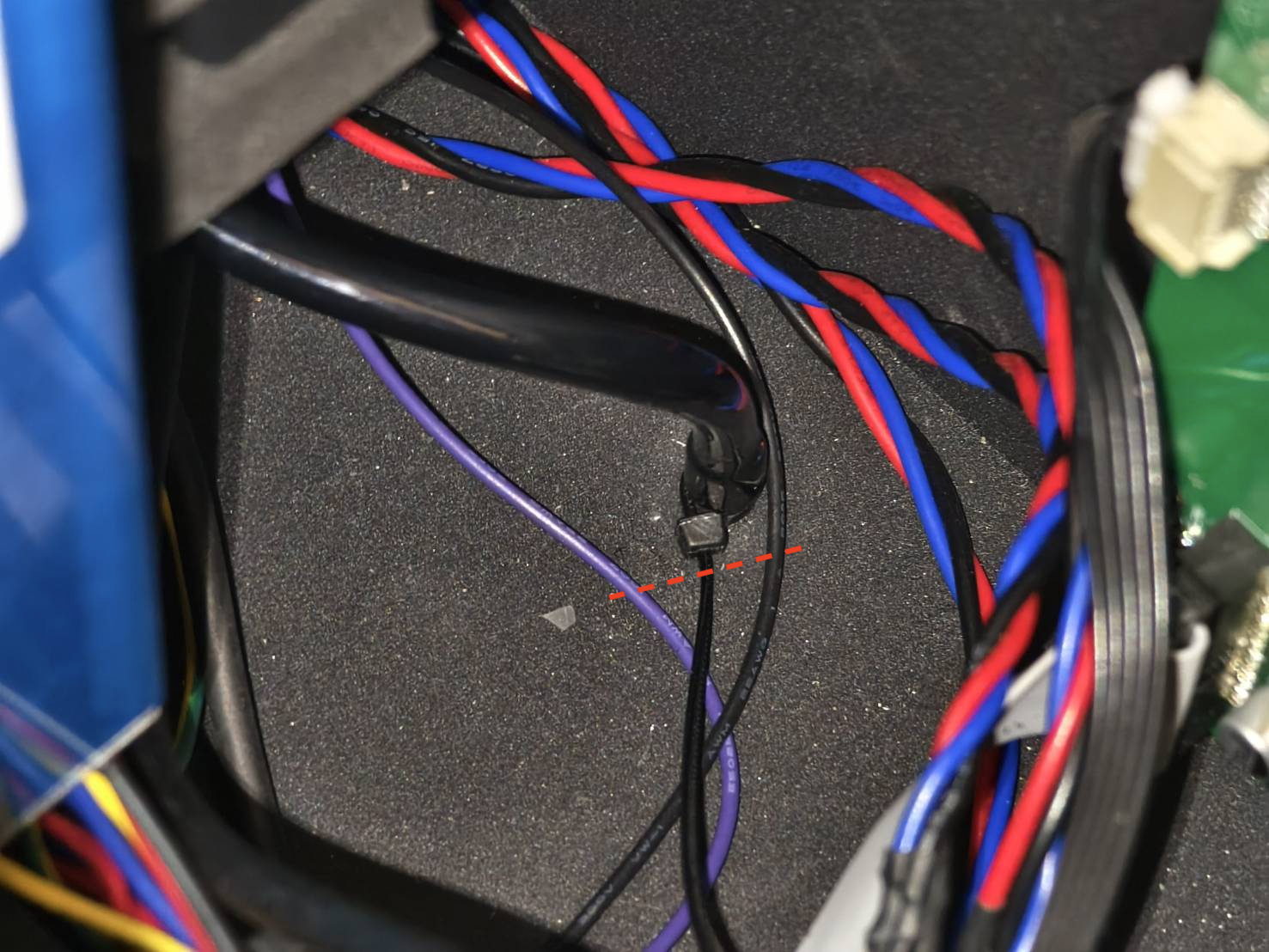

• 余分な部分を切り取ります。


ステップ11

ネジを締めて、エアポンプを本体に取り付けます。

ステップ12

エアホースをエアポンプの上部に接続します。

ステップ 13

エアポンプのケーブルをメインボードに接続します。
(お使いのメインボードが以下の写真と異なる場合は、 配線図 を確認して、正しいケーブルの位置を特定してください。)

ステップ 14

サイドカバーを閉じ、ネジを締めます。

ステップ 15

本体の電源を入れ、エアフロー速度テストを実行します。
値が正常範囲内にない場合は、トラブルシューティングの記事を参照してください。
#913 エアフロー異常検出
