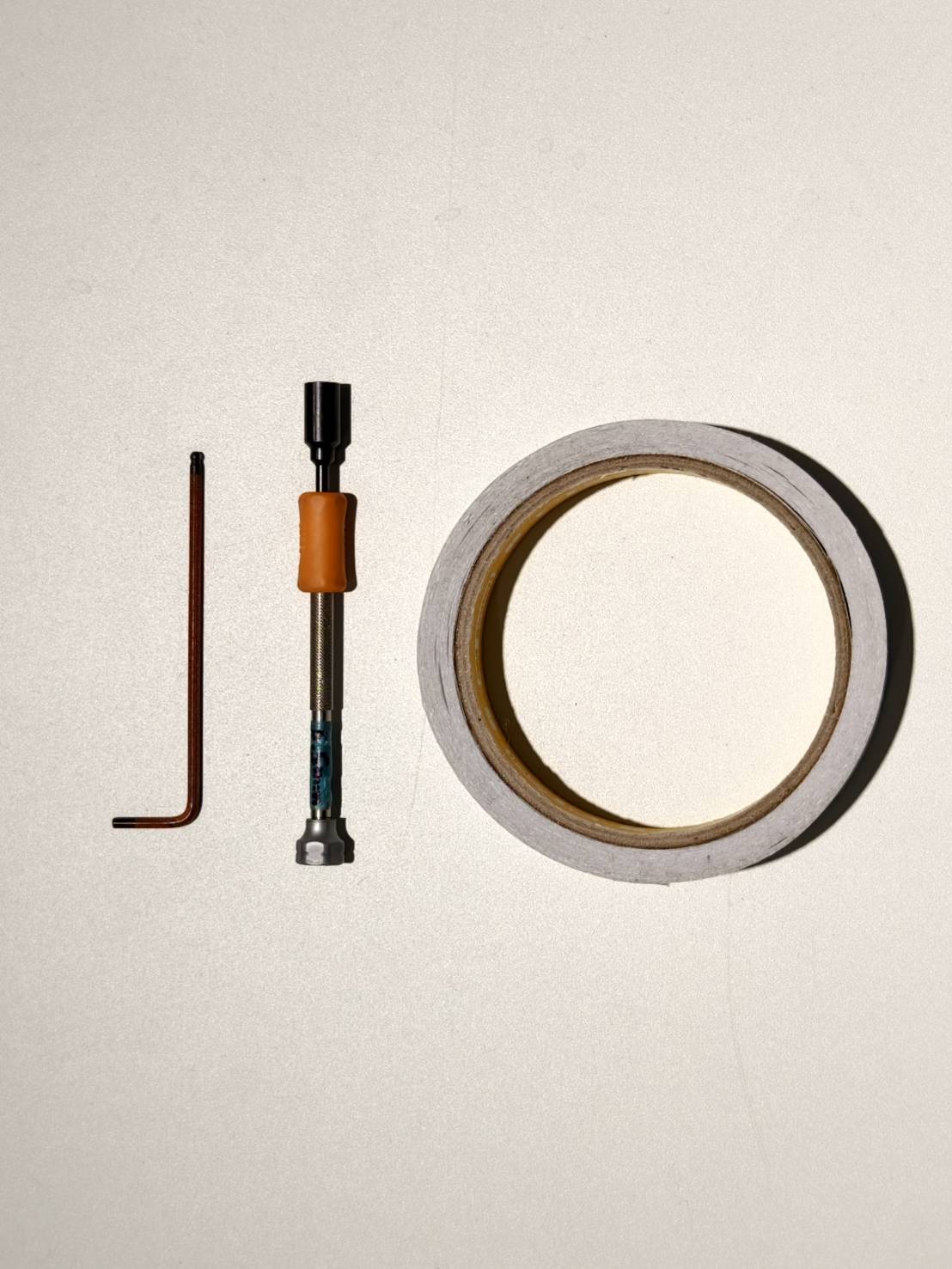

工具
| 1 |
2.5mmの六角レンチ |
| 2 |
5.5mmのソケットドライバー |
| 3 |
両面テープ |
手順1
機器の電源を切り、電源コードを抜いてください。
手順2

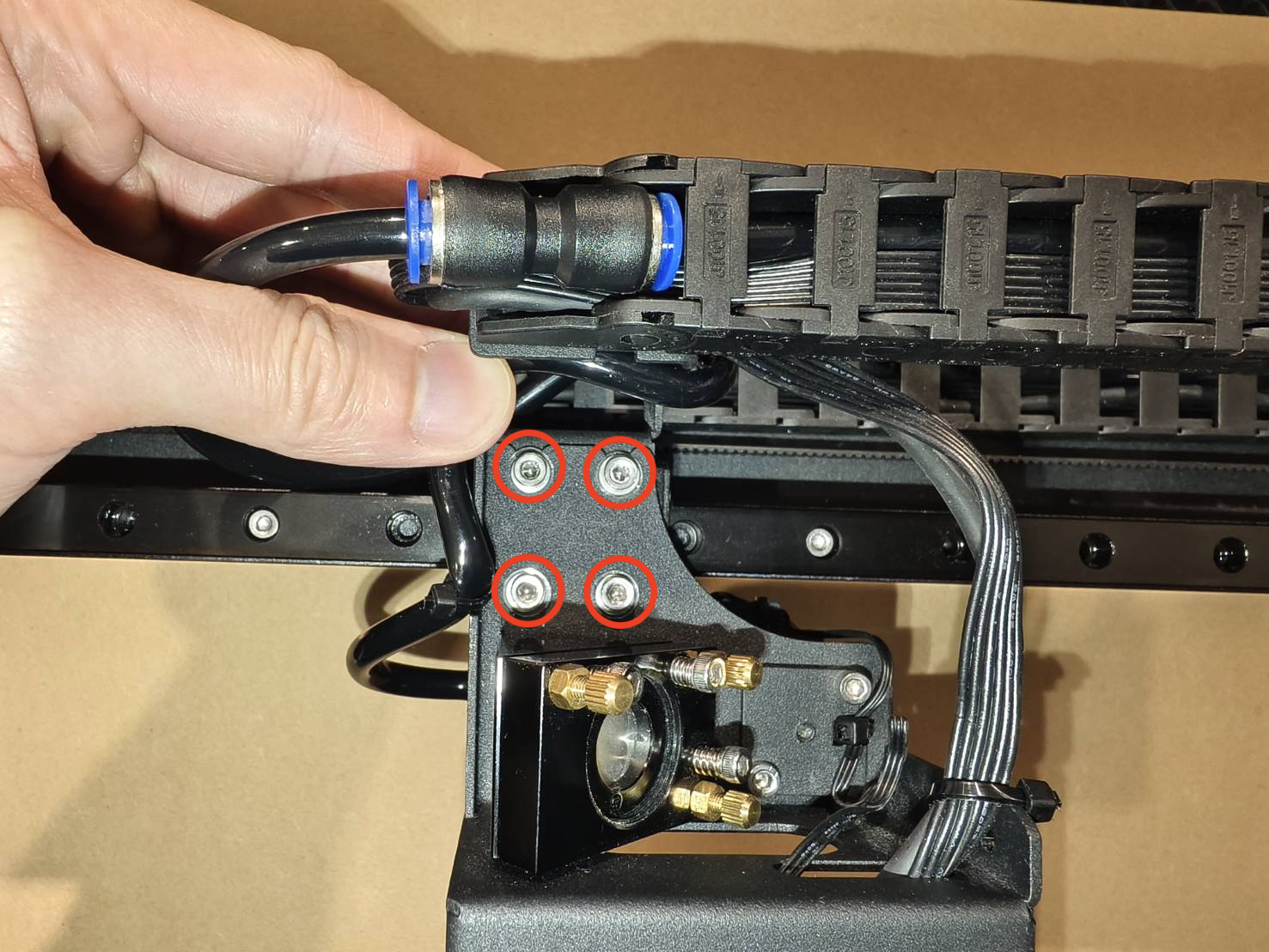

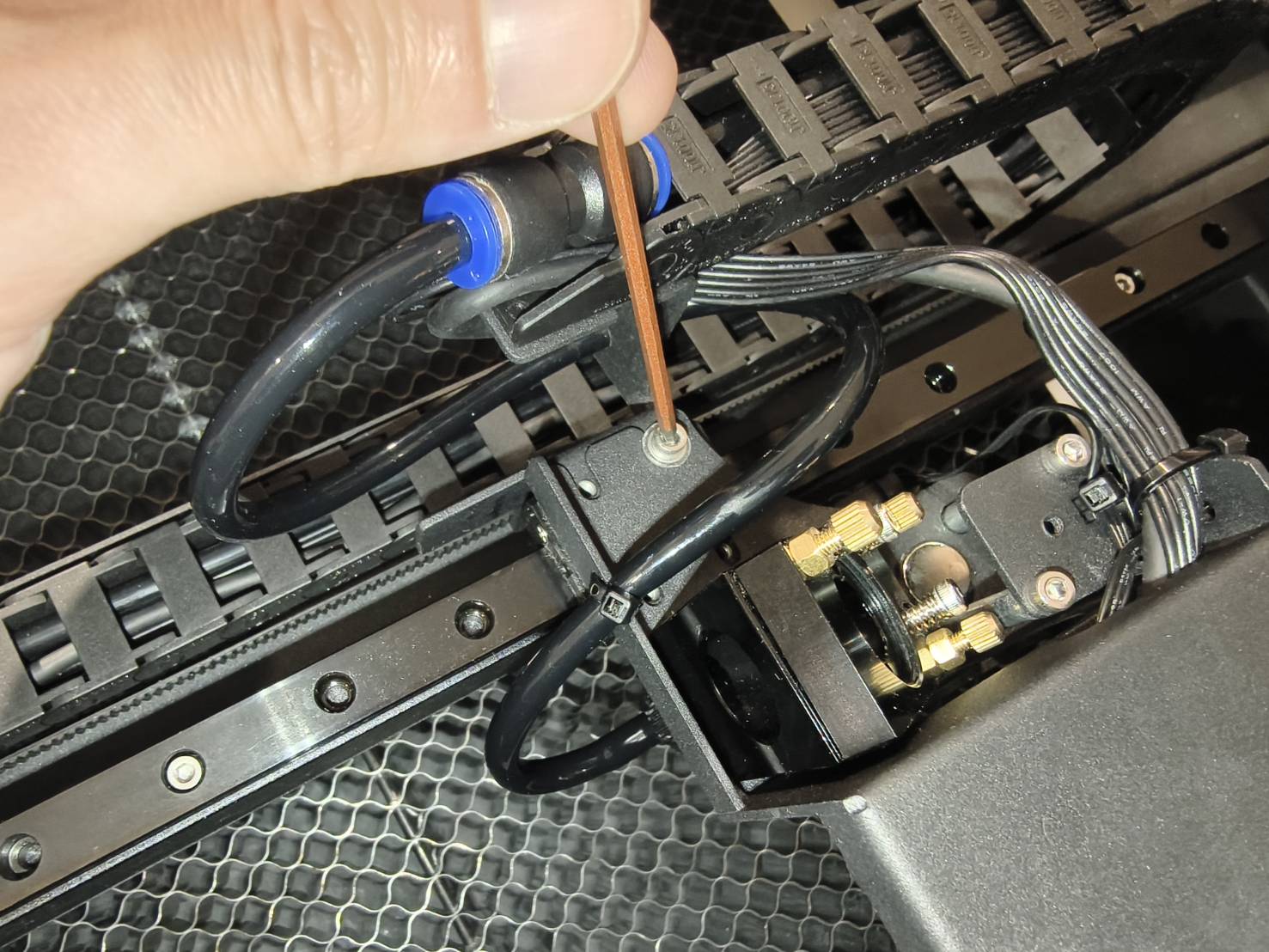

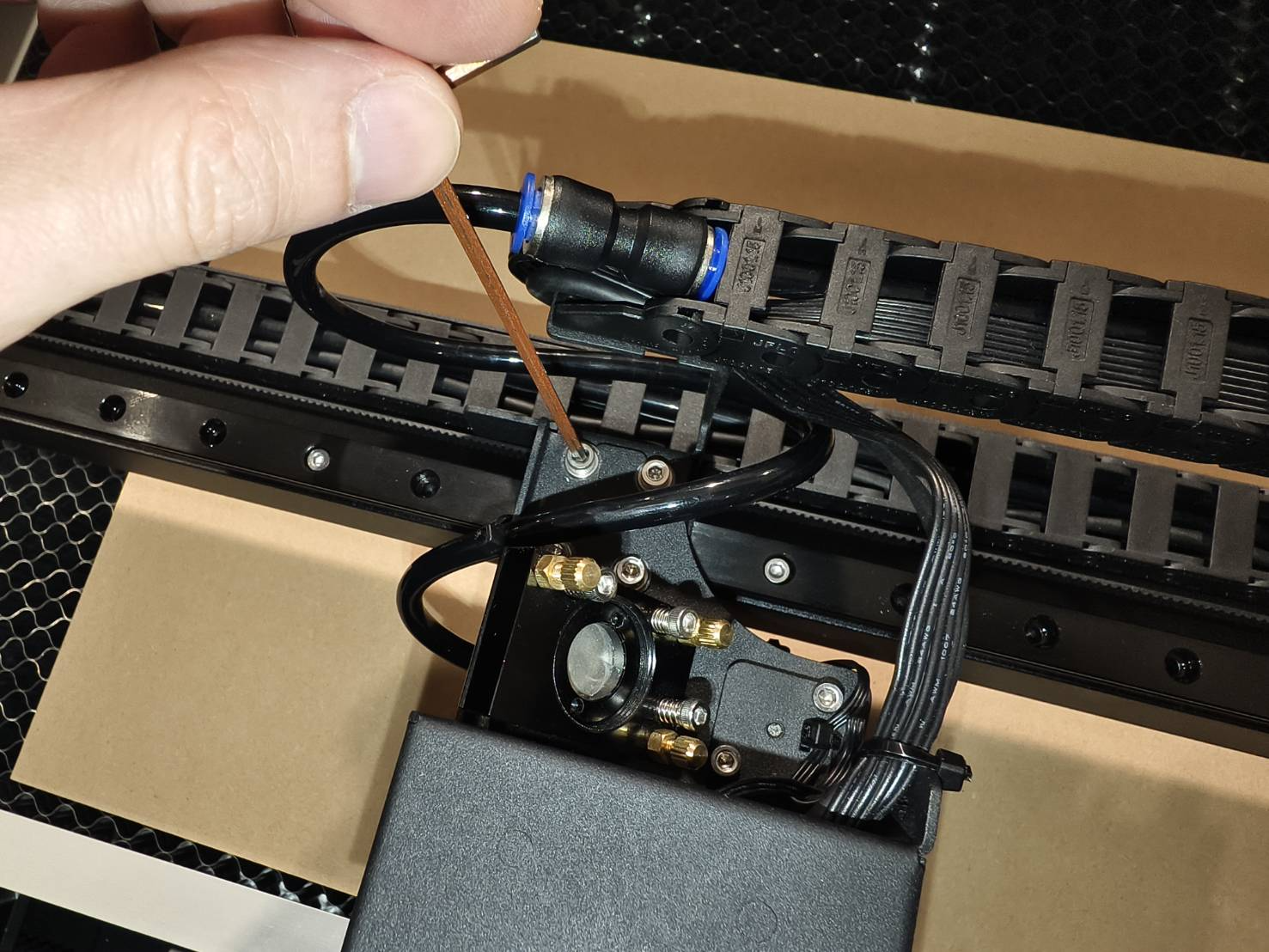

- ドアカバーを開け、これらのネジを外します。（2.5mm六角 x 4本）

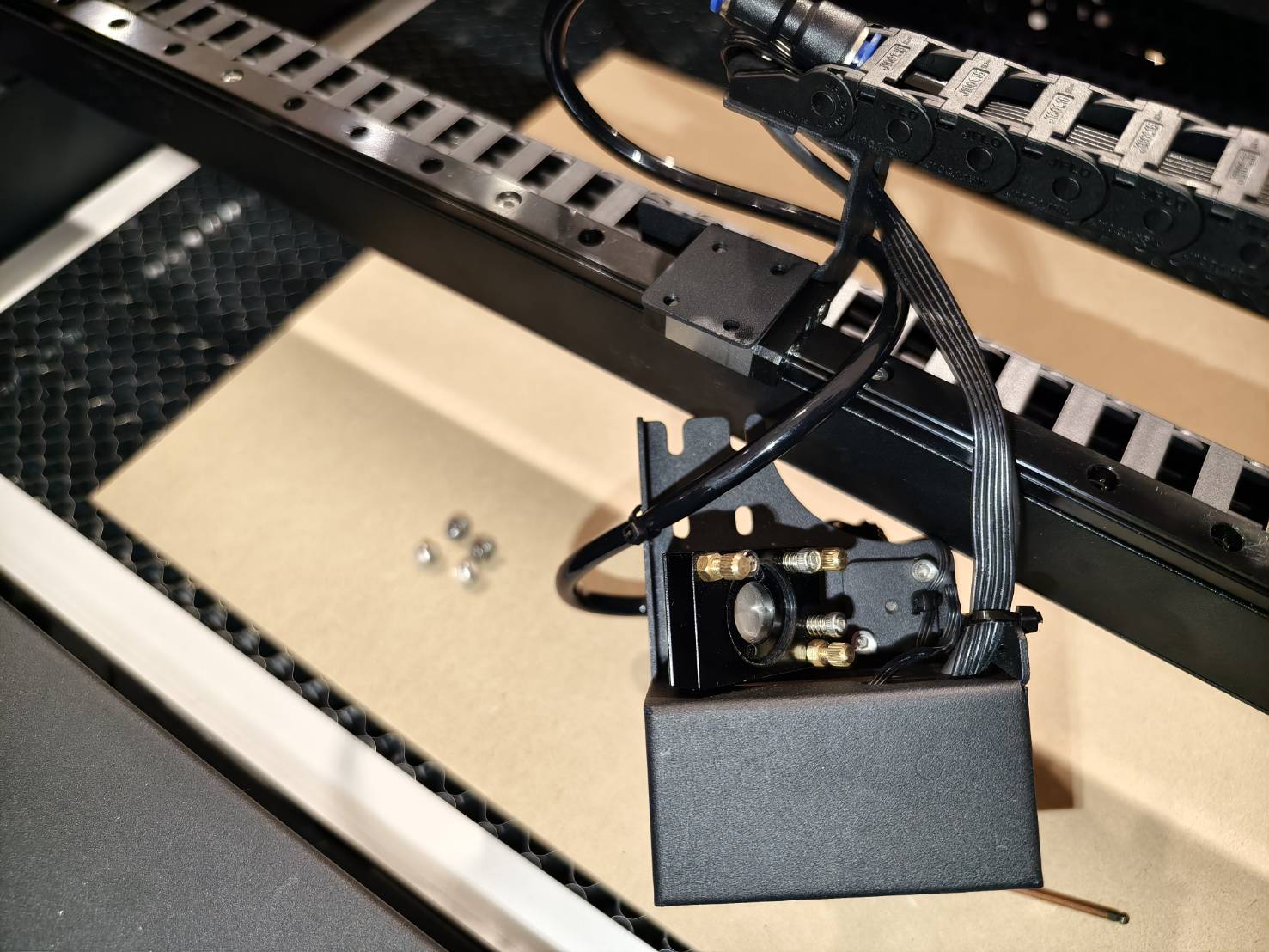

- これでレーザーヘッドアセンブリをシステムから取り外すことができます。

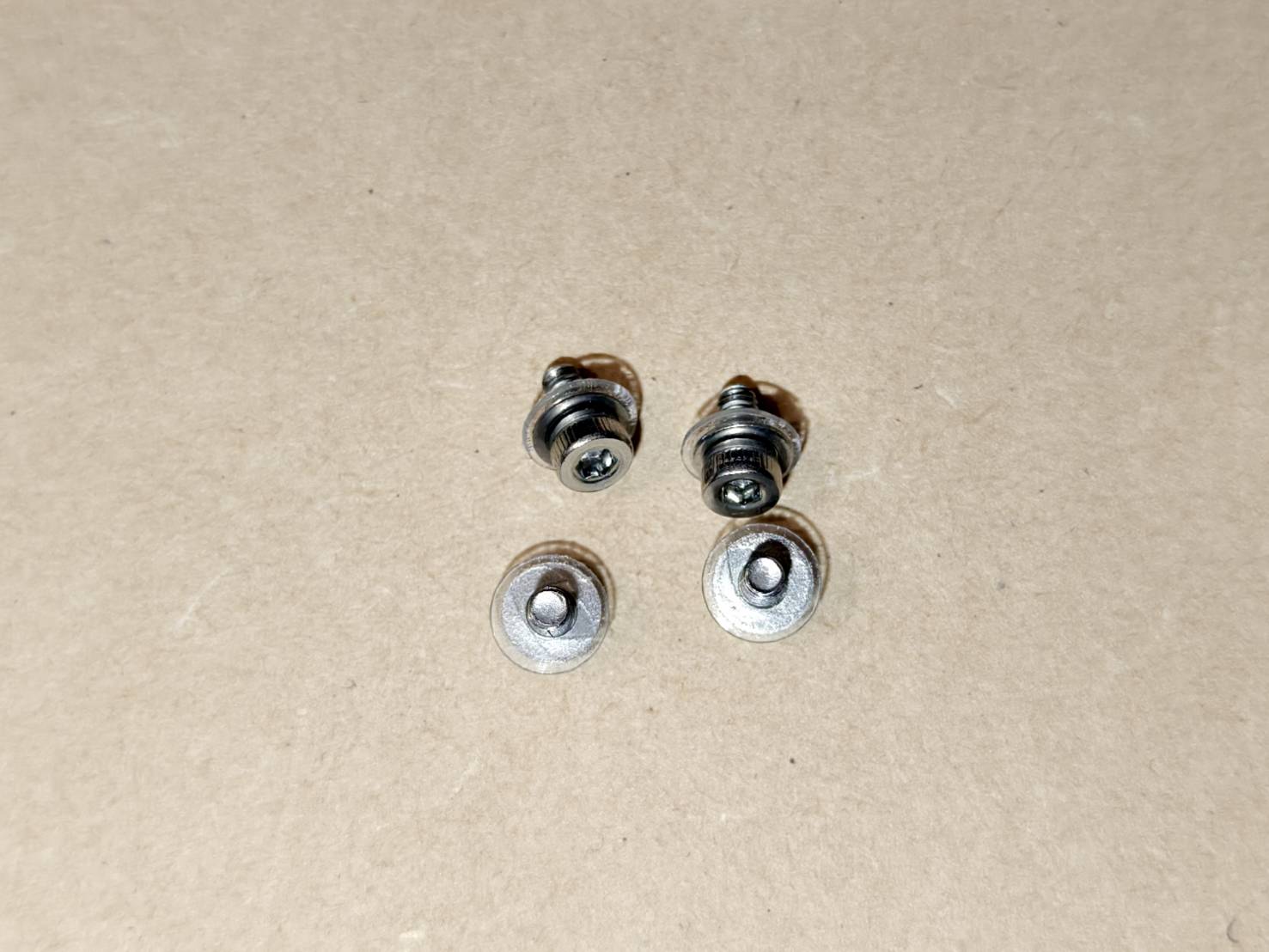

ネジとワッシャーは後で使用するため、安全に保管してください。
手順3

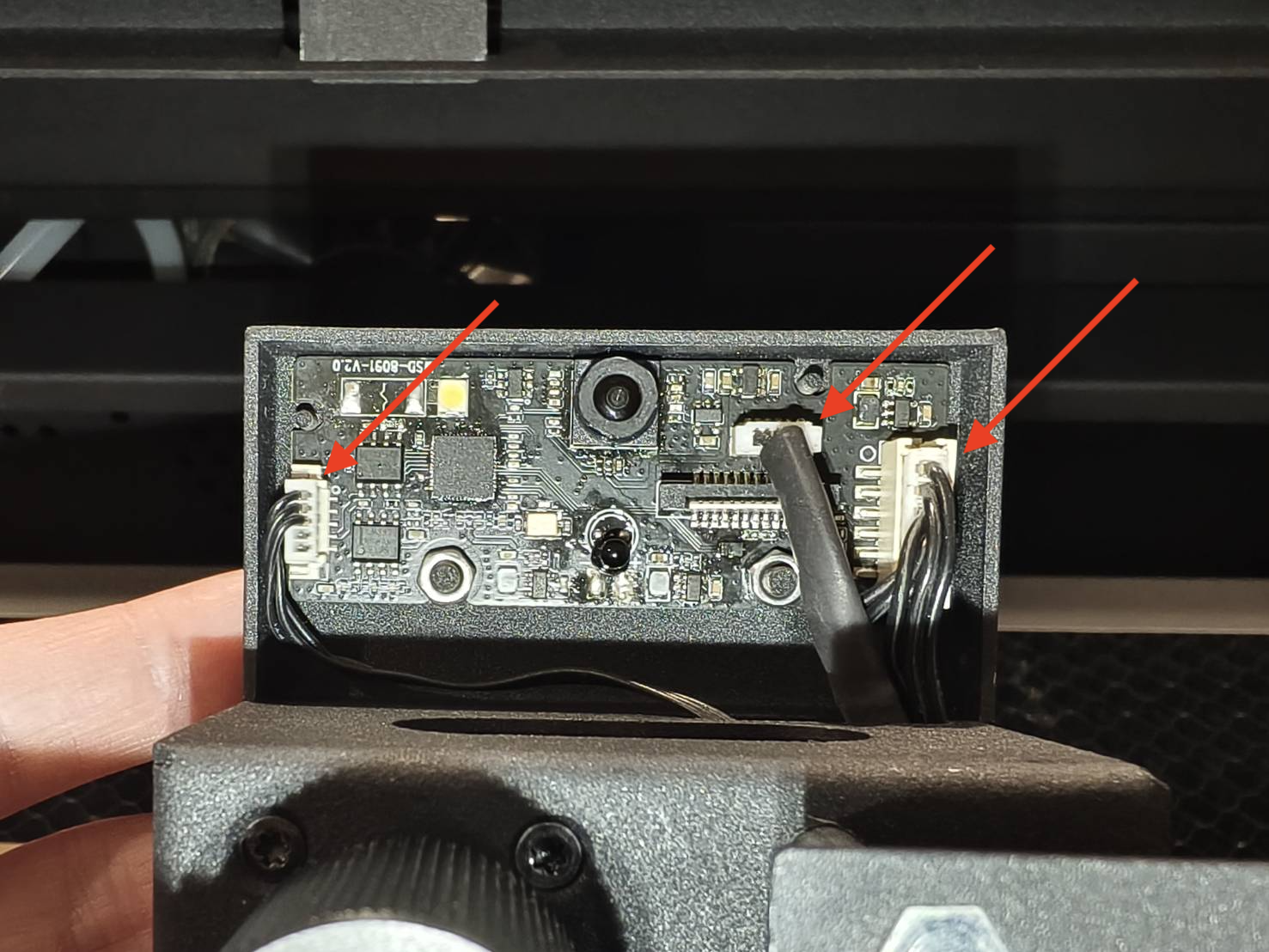

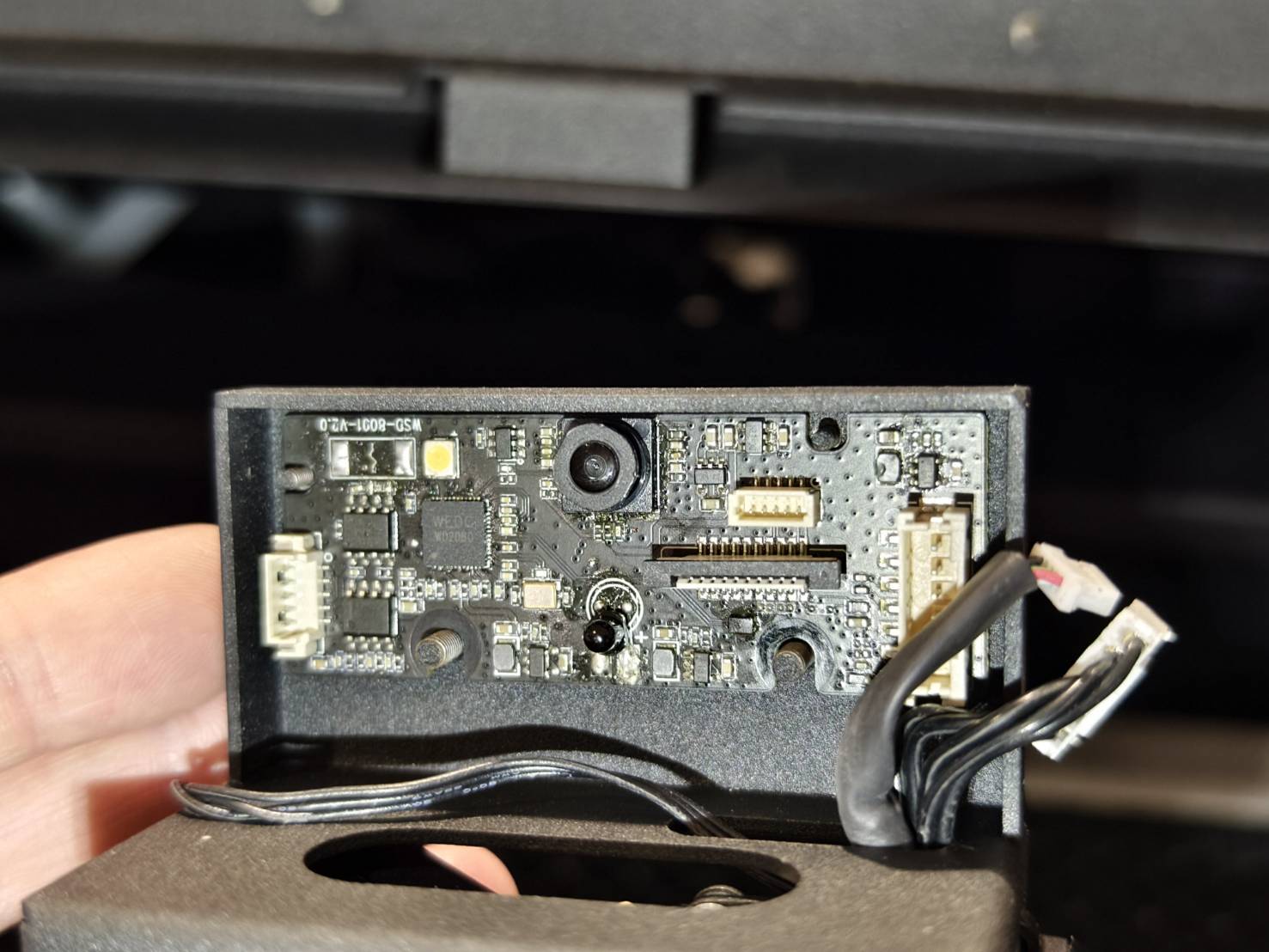

基板上のケーブルを全て抜きます。
手順4

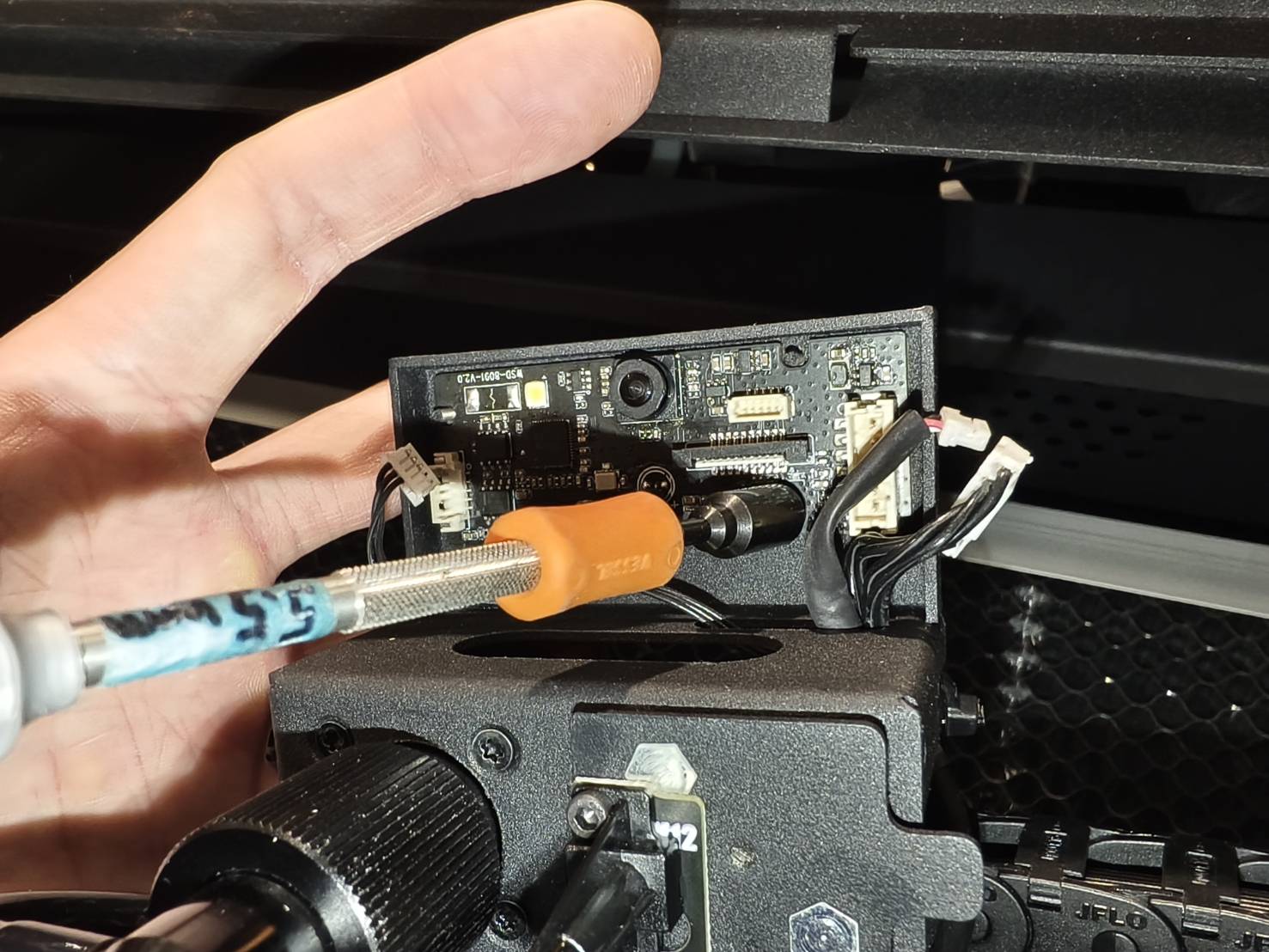

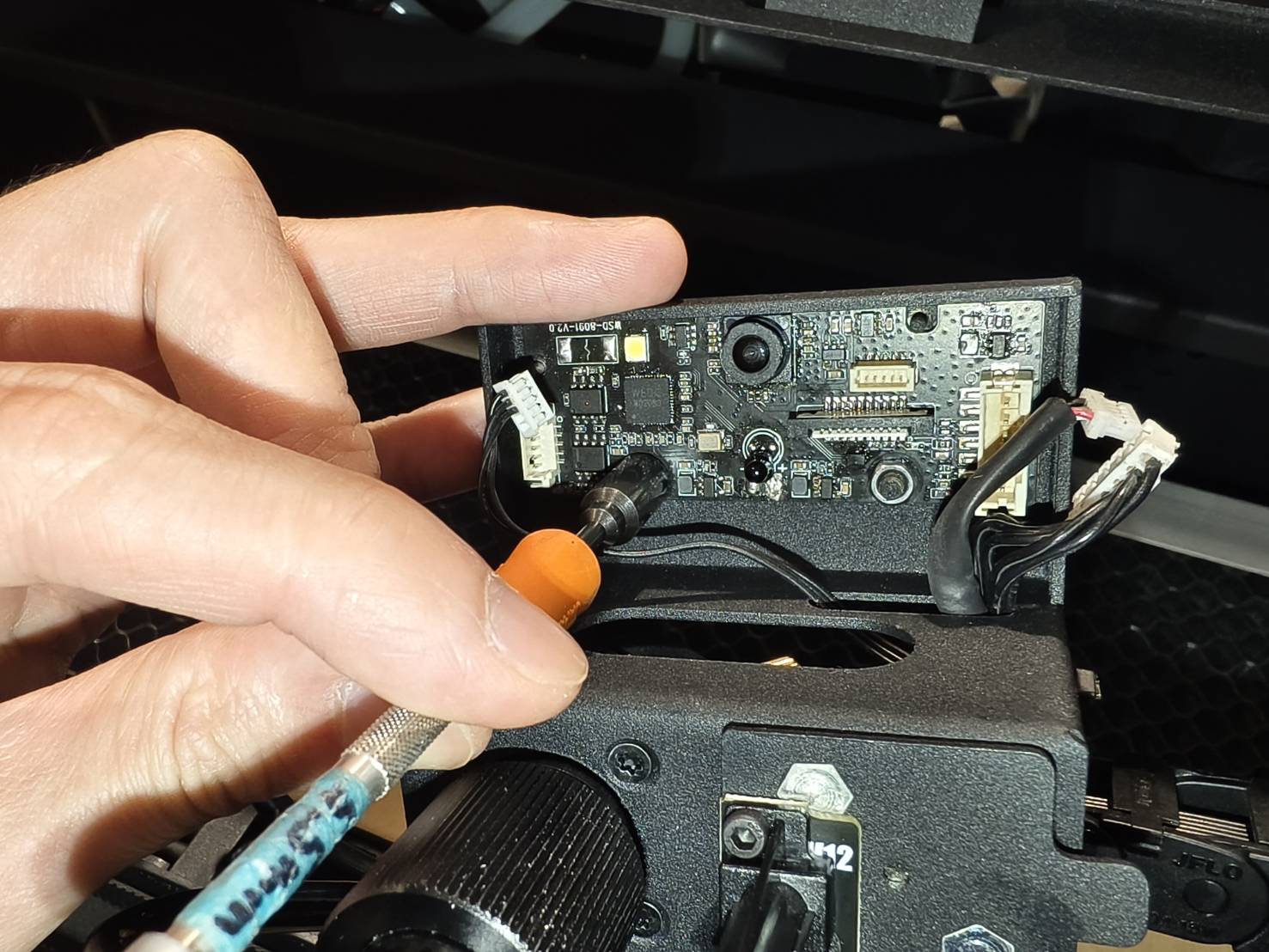

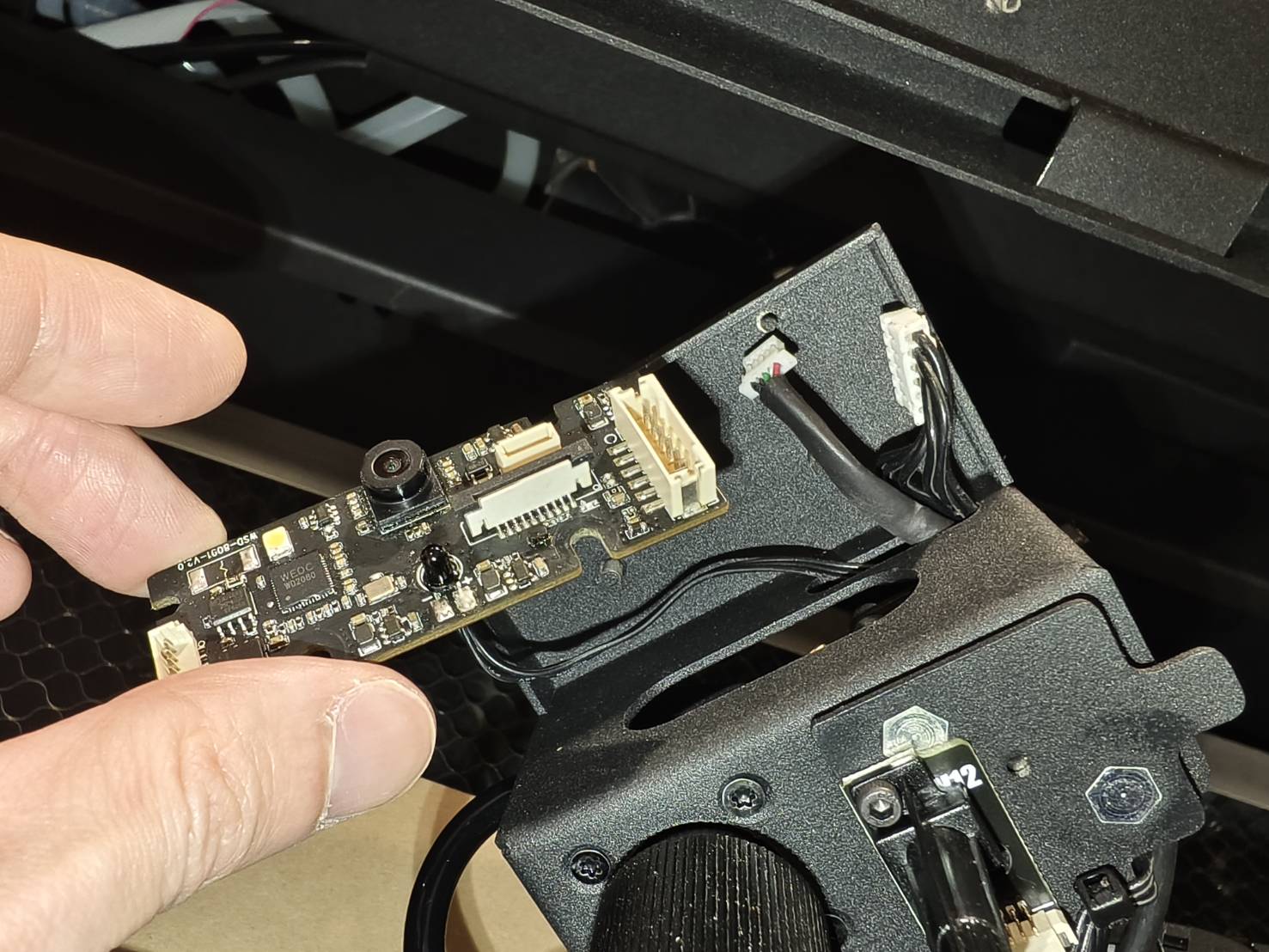

- レーザーヘッドアセンブリ上の基板のナットを取り外します。
- これで基板をシステムから完全に取り外すことができます。
手順5

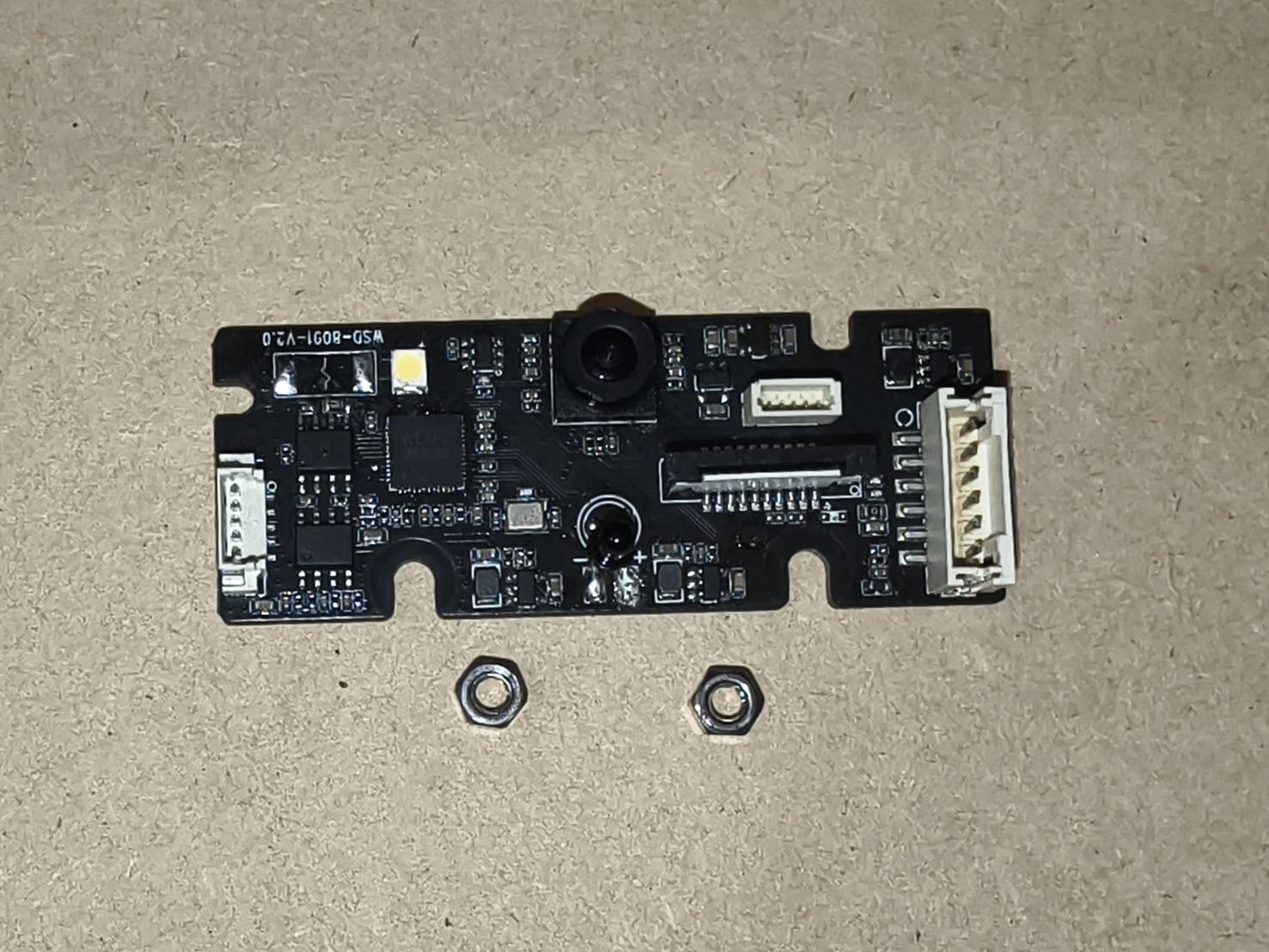

新しい基板を取り付けます。
ステップ6
ケーブルを再接続してください。
ステップ7
レーザーヘッドアセンブリを再組み立てしてください。
（ネジ締めの際、レーザーヘッドアセンブリが上になるようにしてください）
ステップ8
装置の電源を入れ、光路を確認し、必要に応じて調整してください。
以下のリンクを参照して、光路の点検を行ってください。
光路調整
ステップ9

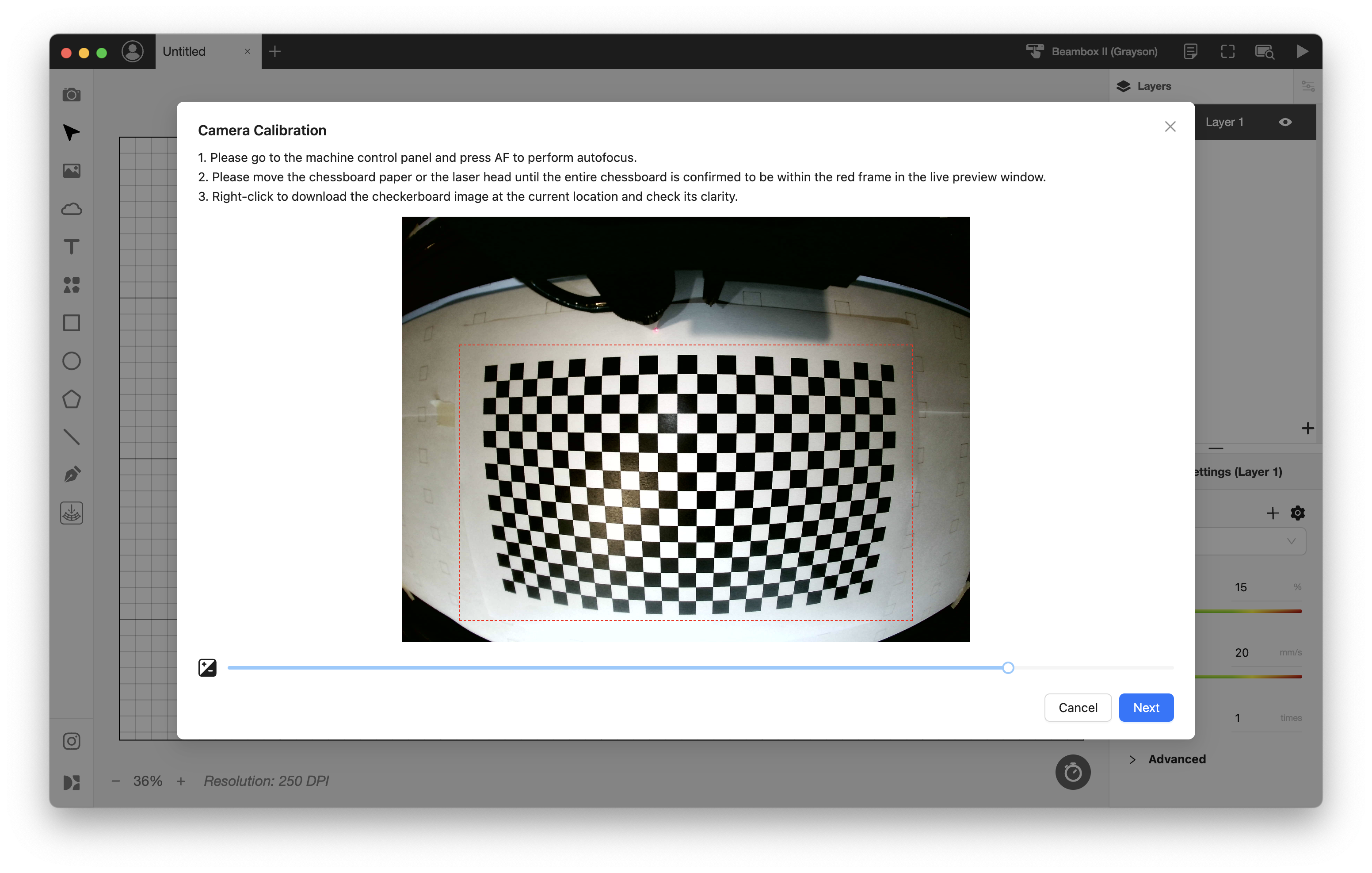

カメラの詳細なキャリブレーションについては、こちらの 高度なカメラキャリブレーション.
