4-10 光路調整

FLUX Support Team
  • 更新

説明

この記事では、光路の調整方法について説明します。
光路の調整が必要かどうか不明な場合は、以下のリンクを使用して最初に光路を検査してください。 光路検査

注意：
この記事で使用されている写真の一部はHEXAのものですが、beamo IIのメカニズムも同じです。

光路ずれの兆候

  1. Beam Studioのデフォルトのパワー設定と速度を使用しても、材料を切断できない。
  2. 特定の領域の彫刻パターンが他の領域よりも薄いまたは濃い、あるいは特定の方向に向かって薄くなったり濃くなったりするなど、彫刻結果が不良。
  3. 切断後、材料の切断面が垂直でない。

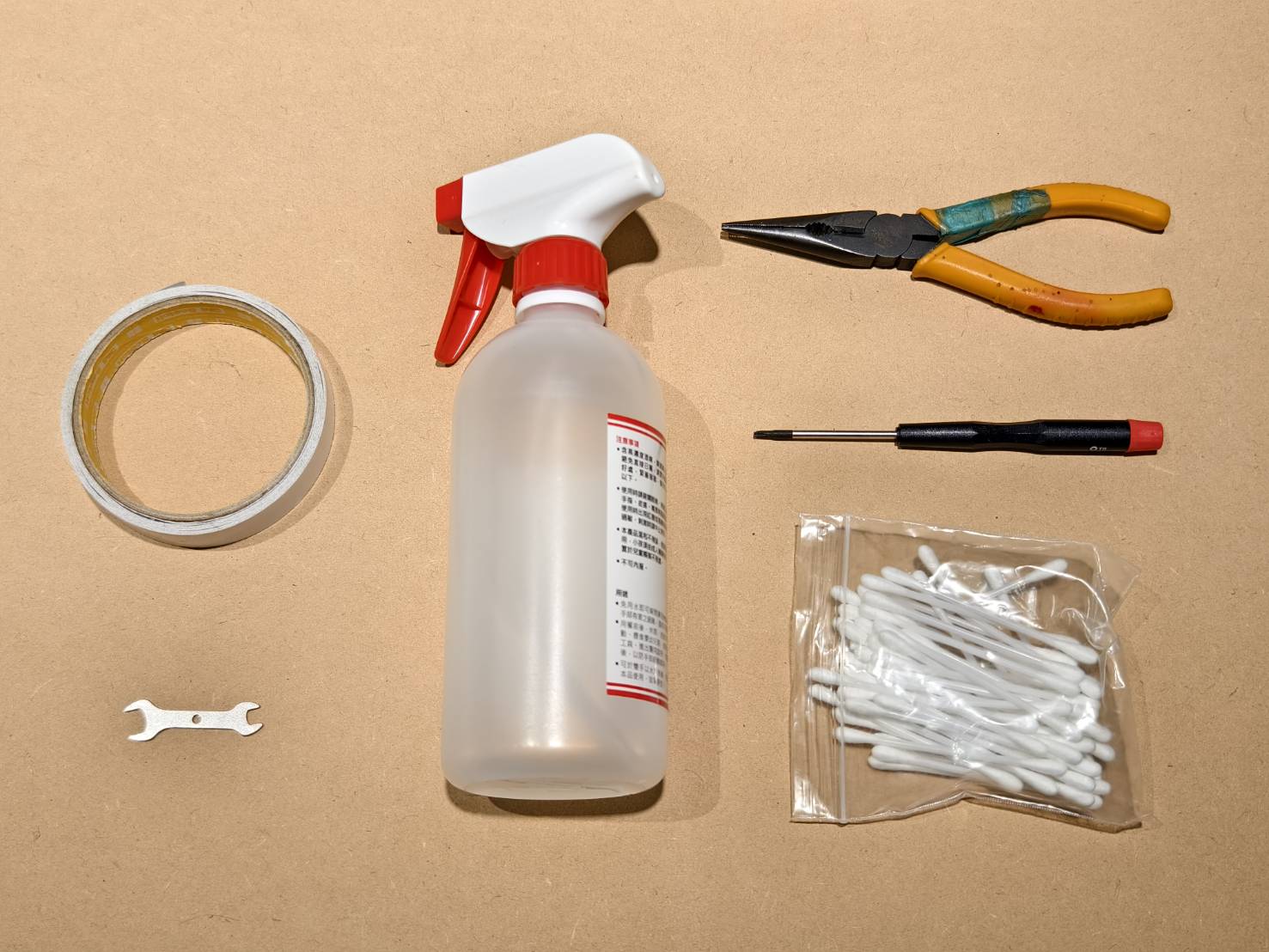

ツール

以下の工具をご用意ください。

  1. 両面テープ
  2. 両口スパナ
  3. 除菌スプレー / アルコールスプレー
  4. ペンチ
  5. T8 トルクスドライバー
  6. 綿棒

ステップ 1

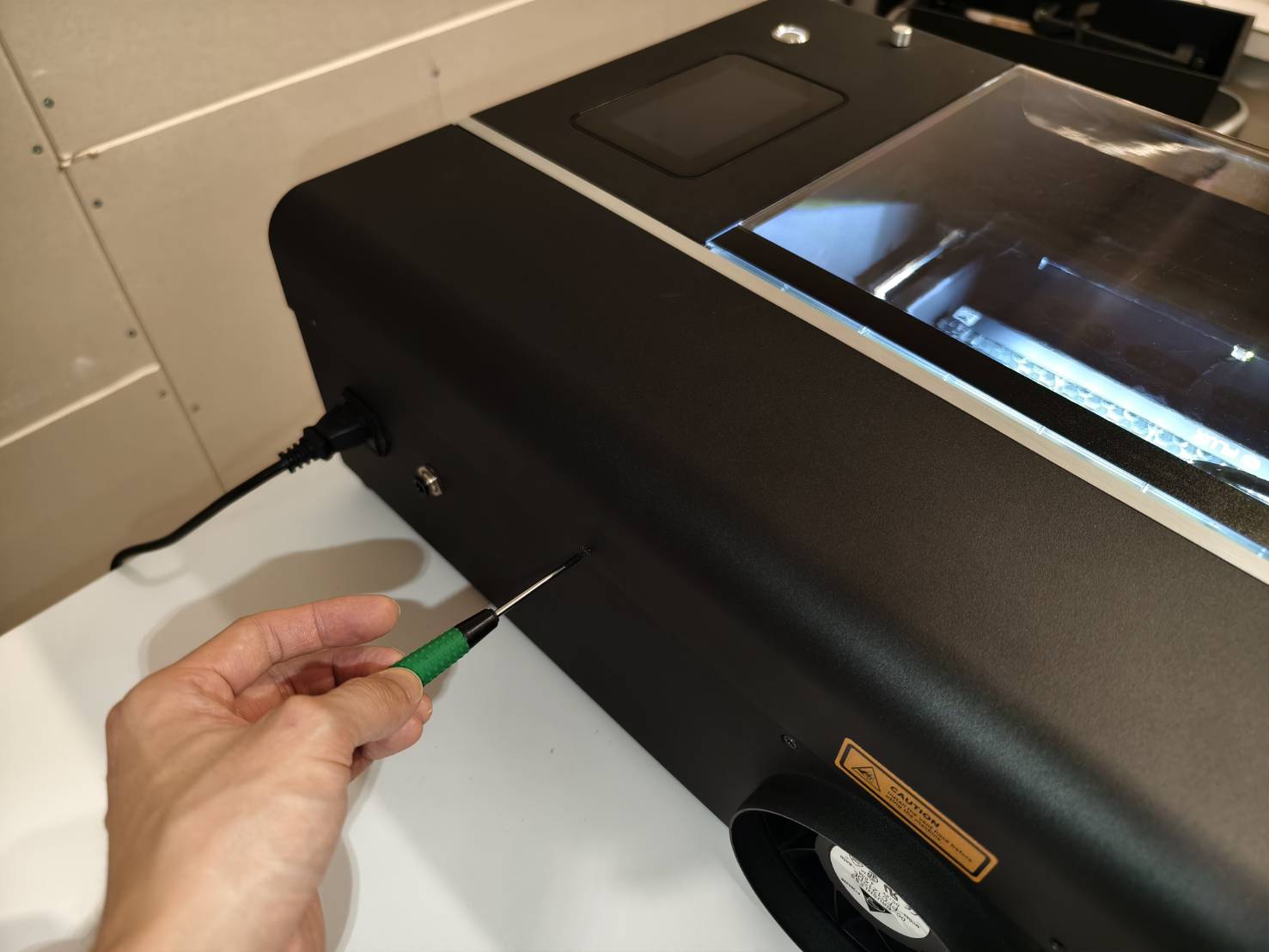

安全にパルスを発生させる方法を習得してください。

A. 装置の電源を入れます。
B. 蓋を閉じます。
C. メンテナンスモードに入り、ホーミング処理が完了するまで待ちます。

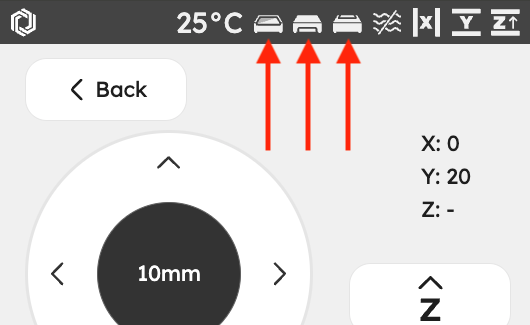

     （ドア、背面カバー、底面のアイコンが閉じていることを確認してください。閉じていない場合、パルスを発生させることができません。）
D. パルスボタンを見つけます。
E. 1回押下 = 1パルス、2回押下 = 2パルス、以降同様です。
⚠︎ パルスを発生させる際は、必ずドアの蓋と背面カバーが閉じている状態で行ってください。

ステップ 2

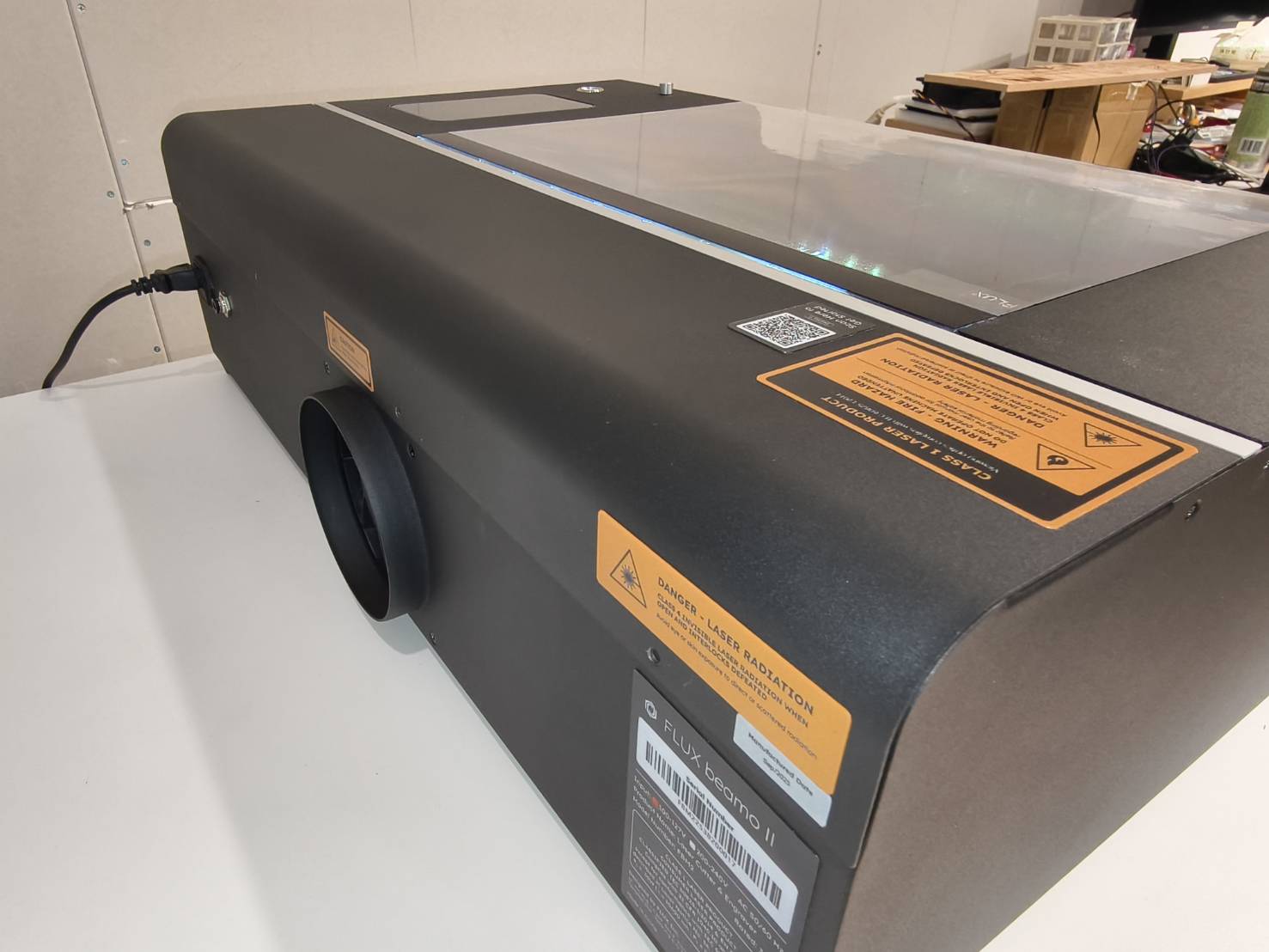

背面の金属カバーを取り外して、第1ミラーを確認します。

ステップ3

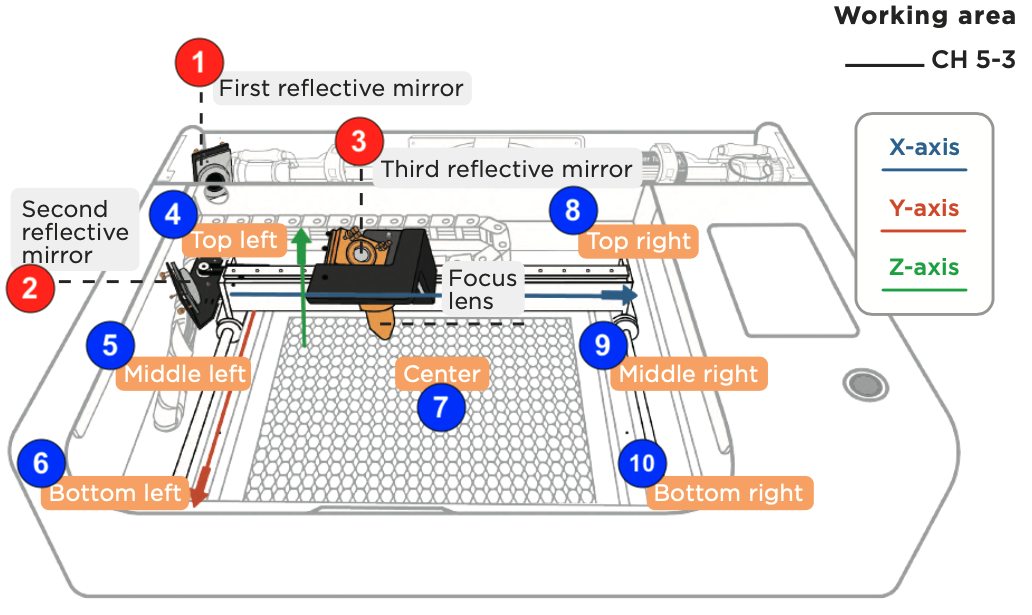

以下の位置を確認してください：

# 位置 説明
1 第1ミラー 第1ミラーから第2ミラーへの光路を調整する箇所です。
(背面カバーを開けて第1ミラーを確認してください。)
2 第2ミラー 第2ミラーから第3ミラーへの光路を調整する箇所です。
3 第3ミラー 第3ミラーからベッドへの垂直光路を調整する箇所です。
4 ベッド左上 プロセス中にレーザーヘッドが移動する位置です。
5 ベッド左中央 プロセス中にレーザーヘッドが移動する位置です。
6 ベッド左下 プロセス中にレーザーヘッドが移動する位置です。
7 ベッド中央 プロセス中にレーザーヘッドが移動する位置です。
8 ベッド右上 プロセス中にレーザーヘッドが移動する位置です。
9 ベッド右中央 プロセス中にレーザーヘッドが移動する位置です。
10 ベッド右下 プロセス中にレーザーヘッドが移動する位置です。

ステップ4

以下のリンクの手順に従って、すべてのミラーとレンズを清掃してください。
[ミラーとレンズの清掃]

ステップ5

第1ミラー上のレーザードットを確認します。
このステップでは、レーザー管と装置が良好な状態にあるかを確認します。

ステップ概要：

実際の手順：

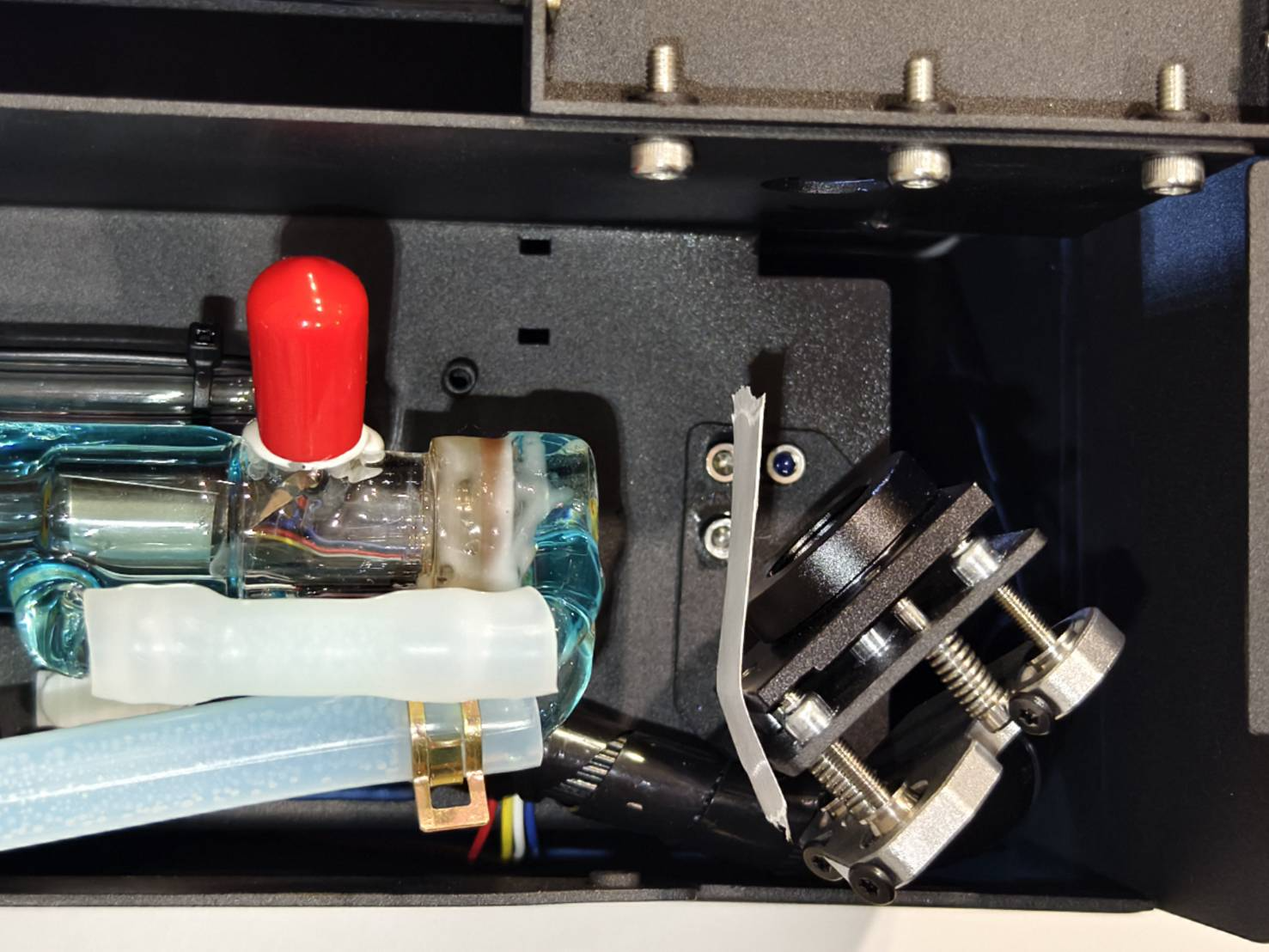

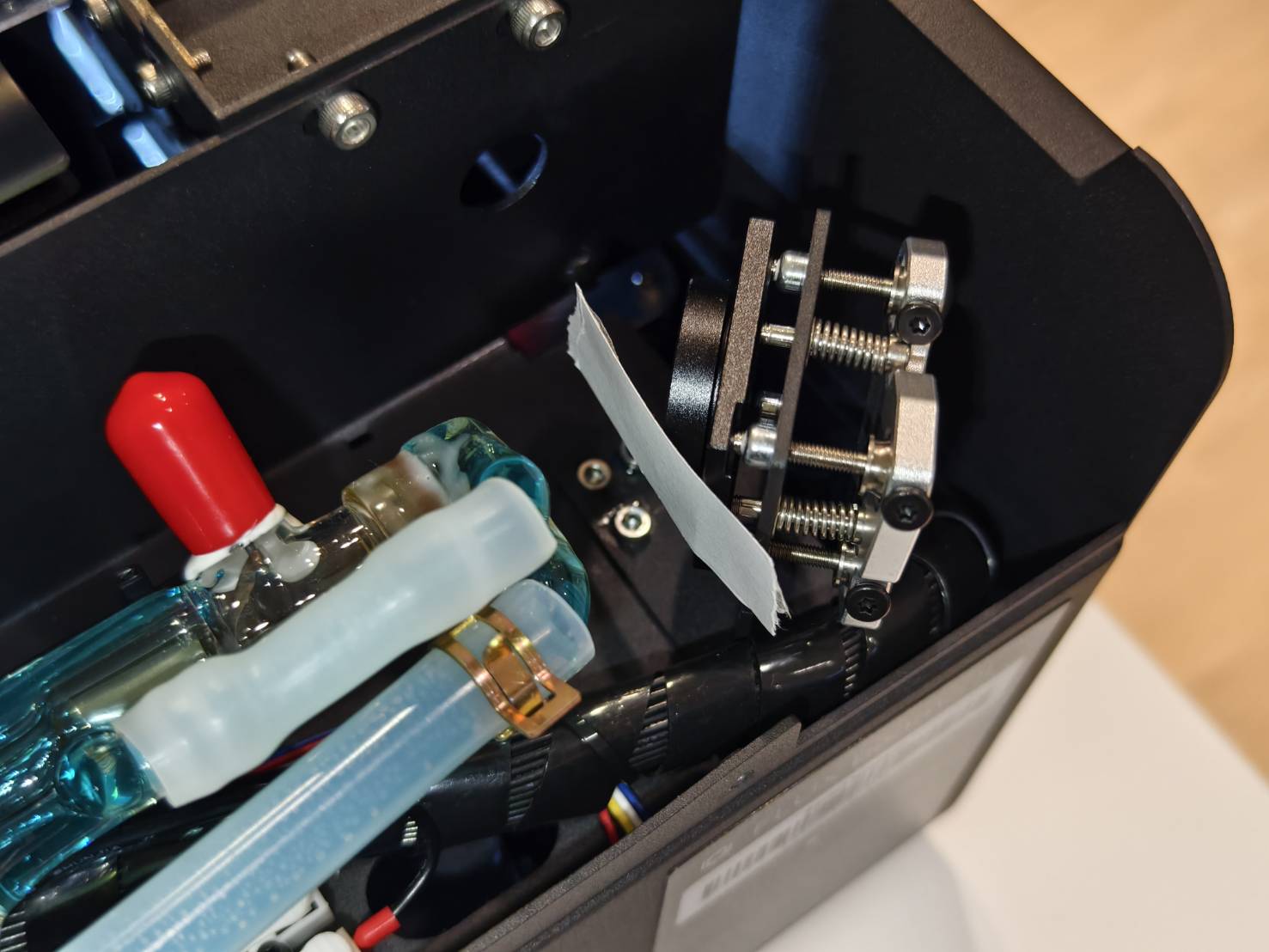

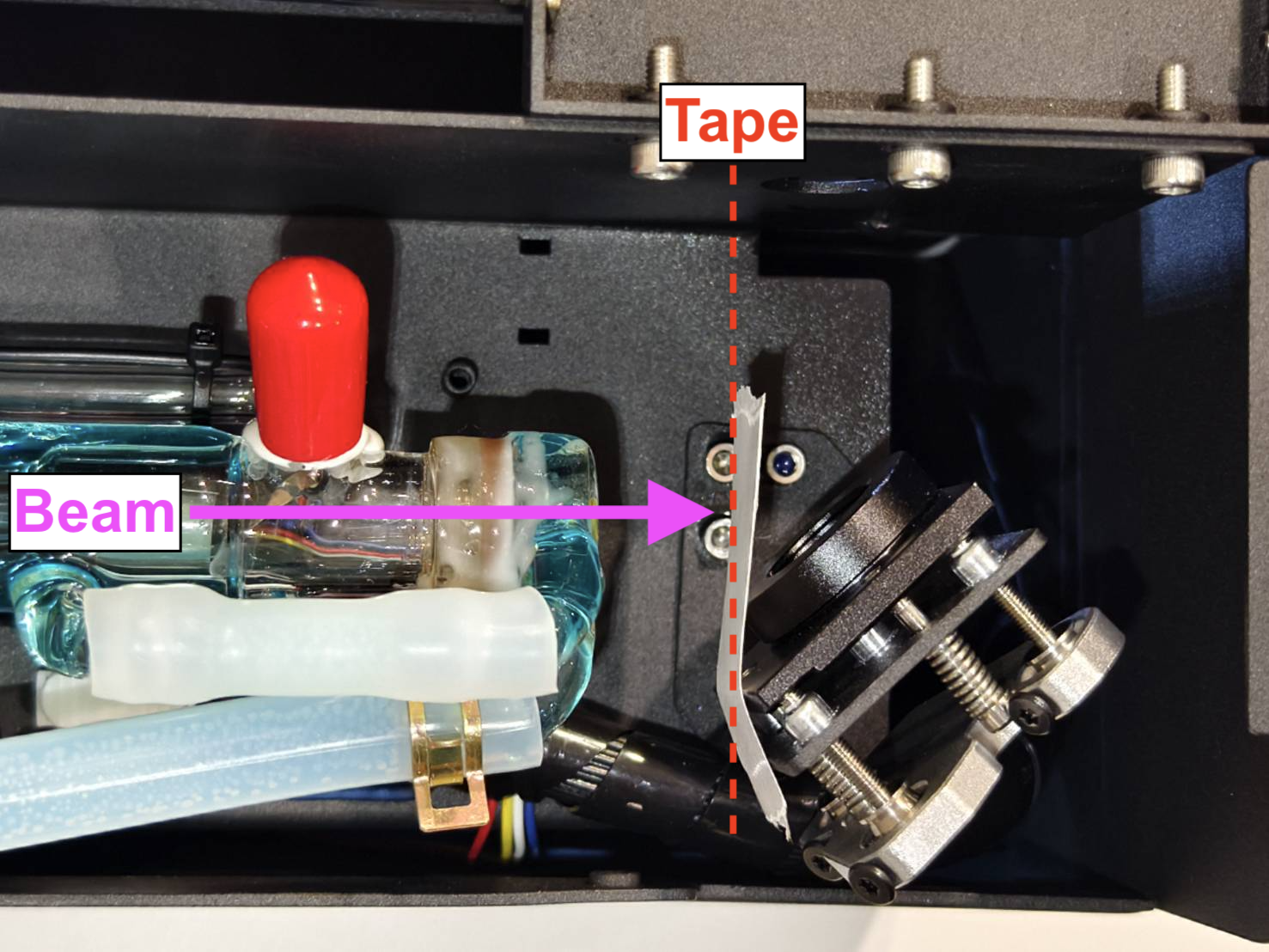

  • ビームに対して90度の角度になるように、第1ミラーにテープを貼り付けます。
  • バックカバーを元に戻し、5回パルスを照射します。
    （パルスを照射できる限り、ネジを完全に締める必要はありません。）



  • デモンストレーション

  • 結果を確認してください。

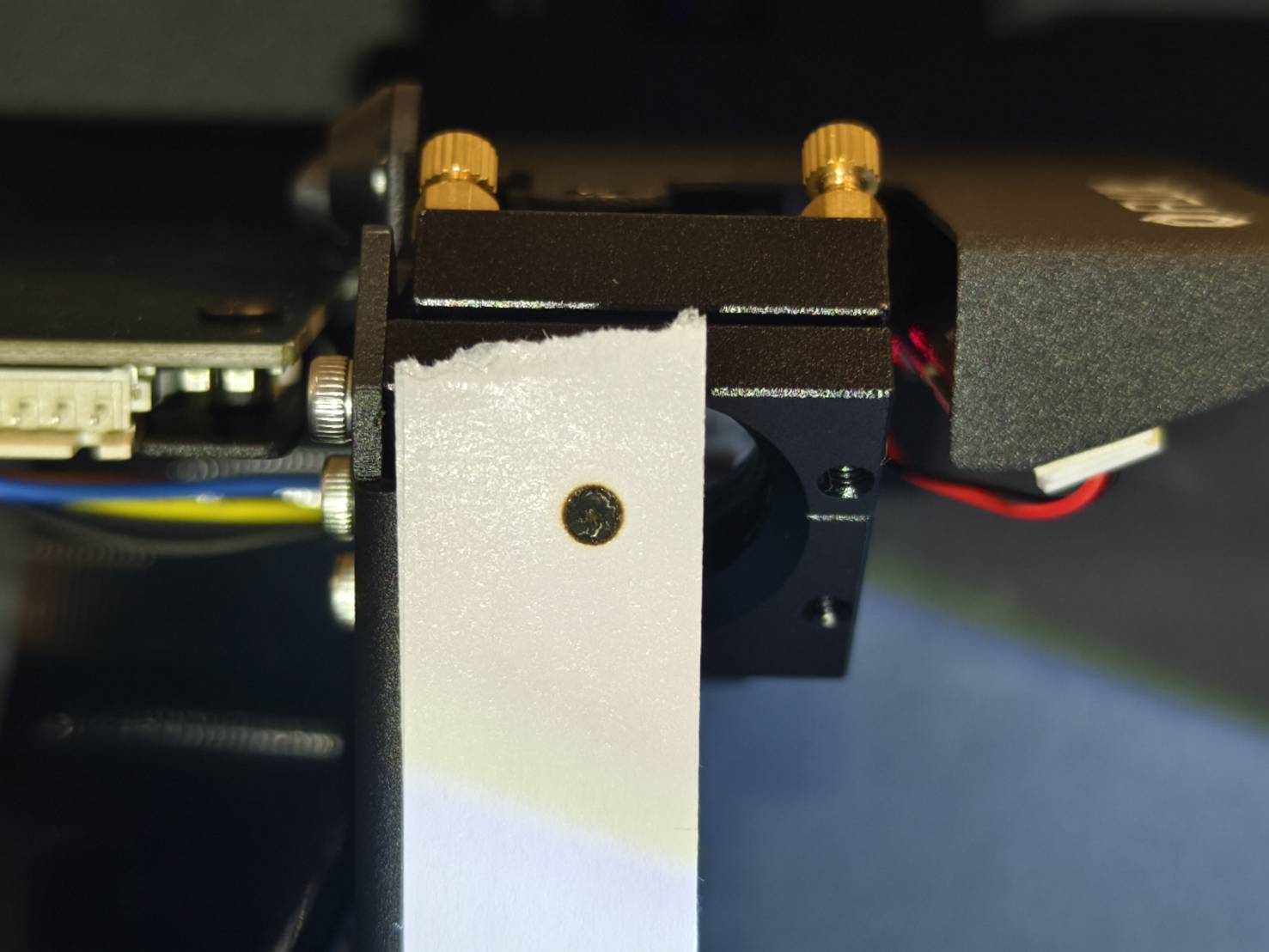

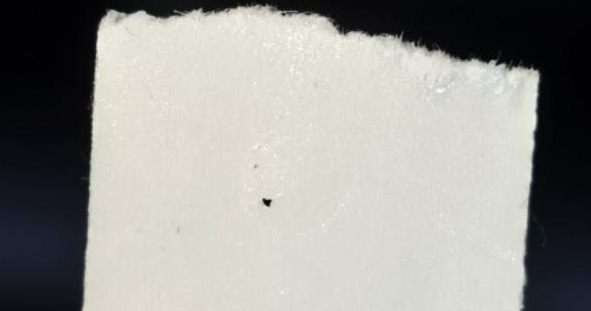

    テープ結果の例

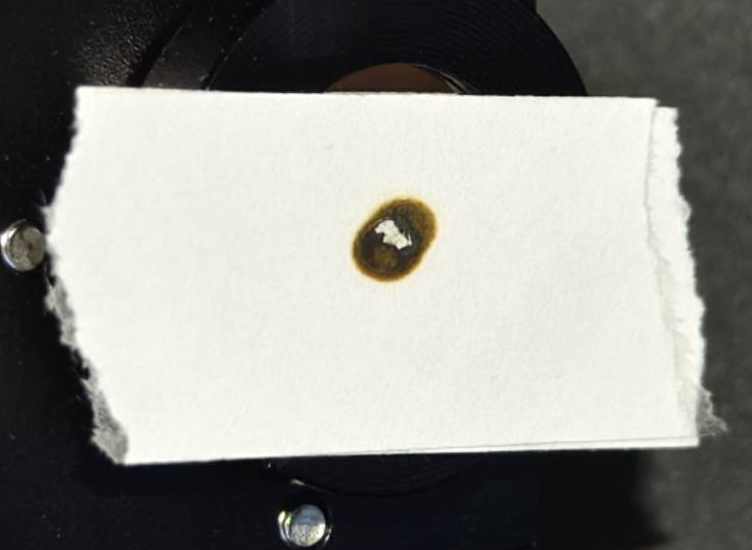

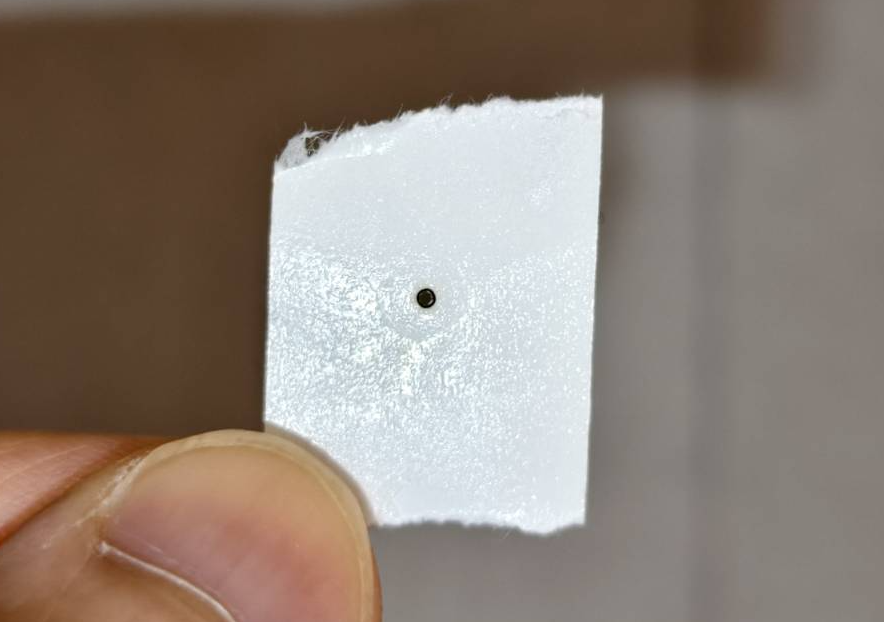

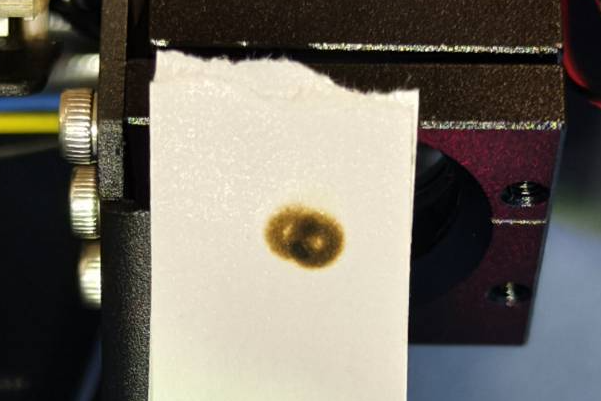

    良い例 -
    円形で強力

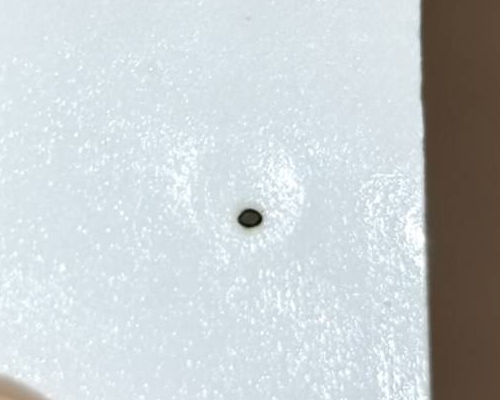

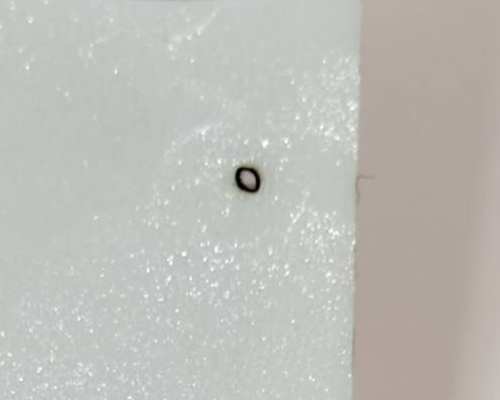

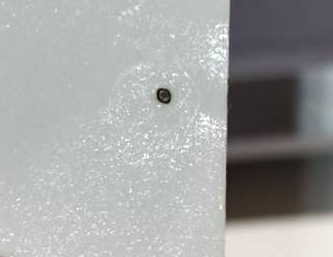

    悪い例 -
    弱い、中空、または非円形

    Screenshot 2024-05-17 at 11.45.12 AM.png


    Screenshot 2024-05-17 at 11.44.44 AM.png





結果を判断し、次に取るべき行動を決定してください：

  • 結果が悪い、またはマークがない場合 >> カスタマーサービスに連絡
    • 考えられる原因：
      • レーザー管が故障しており、交換が必要です。
      • レーザー電源が故障しており、交換が必要です。

ステップ6

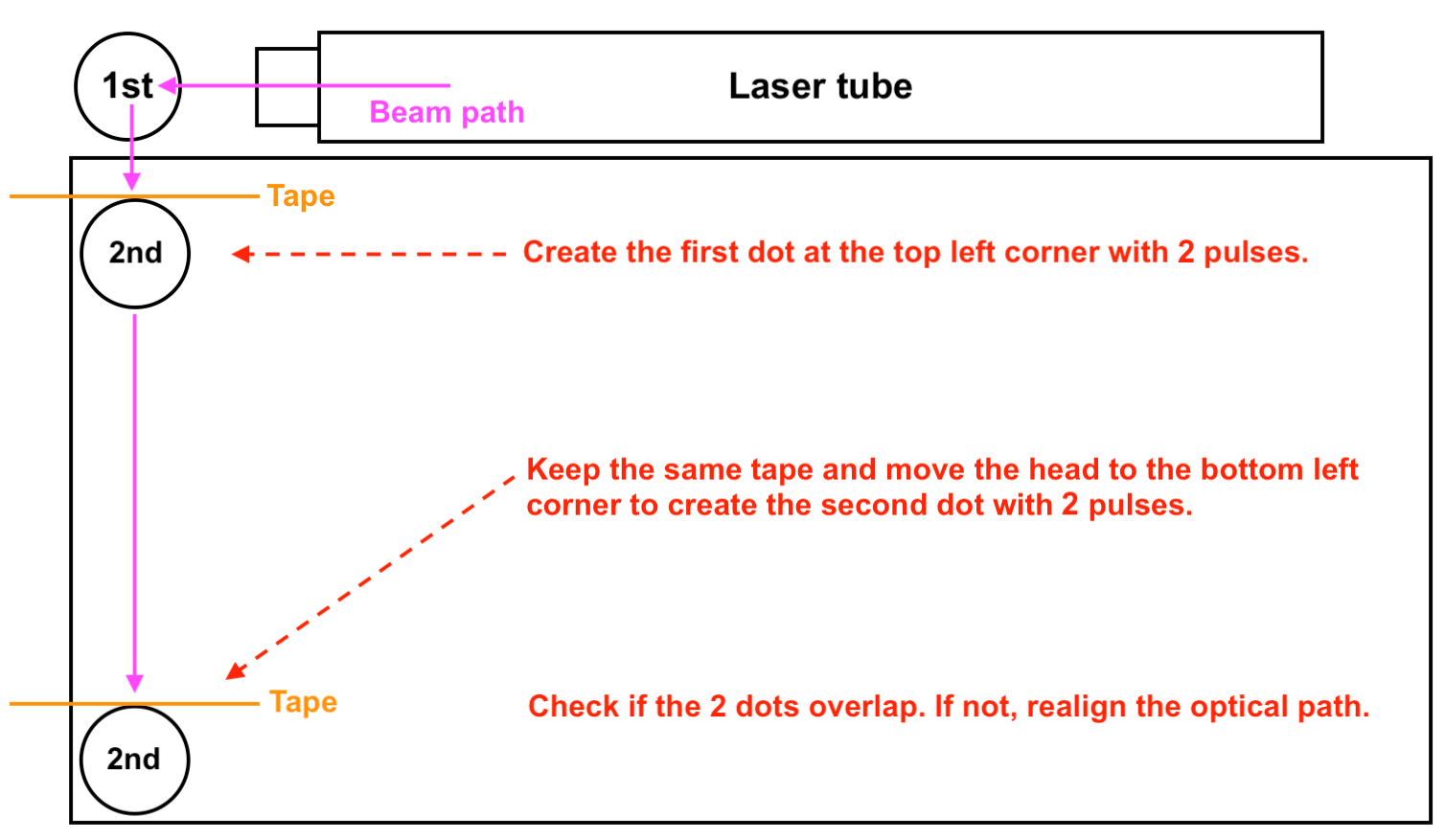

このステップでは、第1ミラーから第2ミラーへの光路が整合しているかを確認します。

ステップ概要：

開始前に、バックカバーを再度取り付け、今のところネジを1本使用してください。

実際の手順：

  1. 第2ミラーに新しい2層両面テープを貼り付けます。
  2. ガントリーを上部に移動し、レーザーヘッドを右側に移動します。
  3. ドアを閉めて2回パルスを照射します。
  4. ガントリーを下部の角に移動し、さらに2回パルスを照射します。

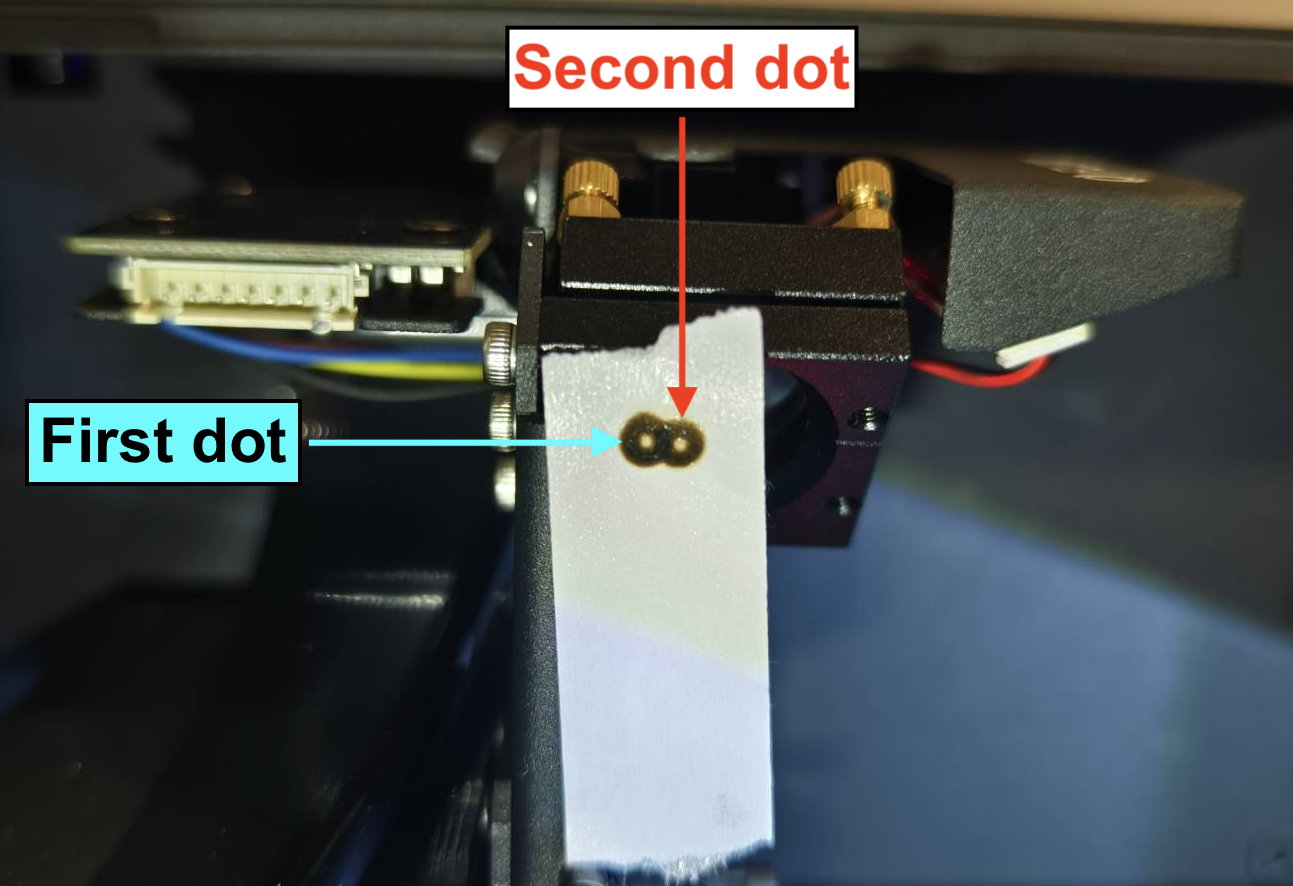

  5. 2つの焼け跡が重なっているか、結果が良好か悪いかを目視で確認します。
    （横から見ることで、どちらが2番目の点かを確認できます。）

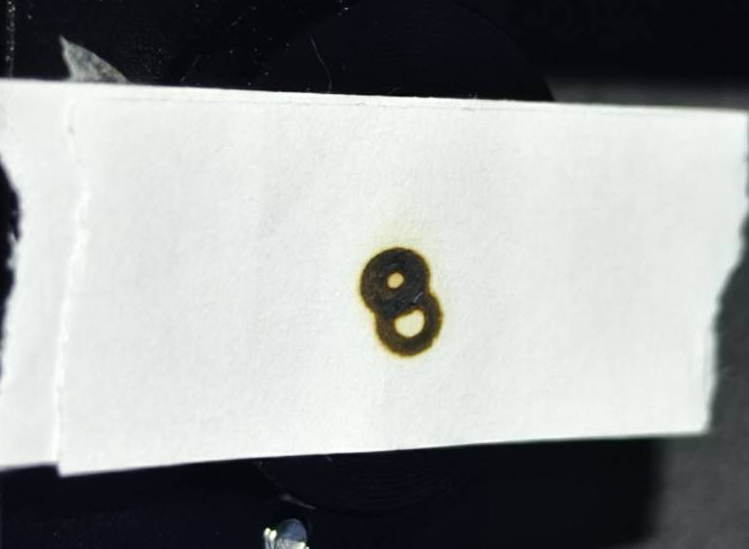

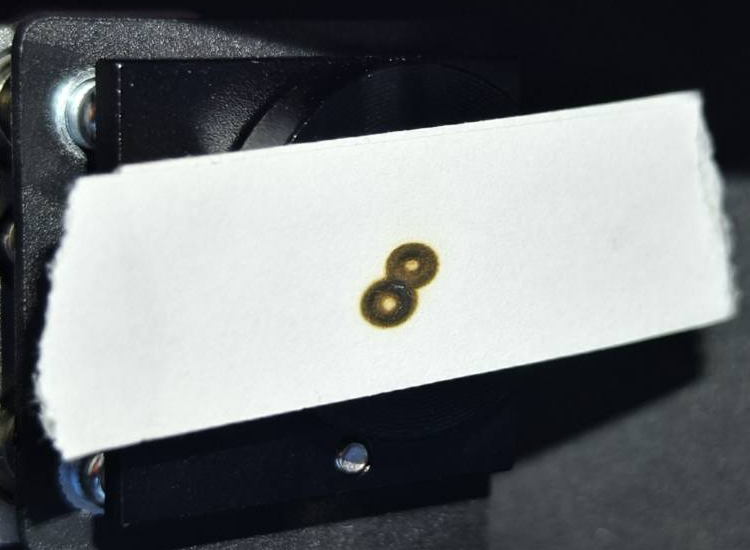

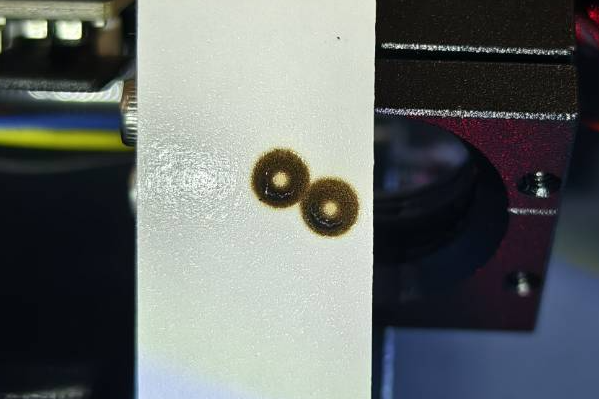

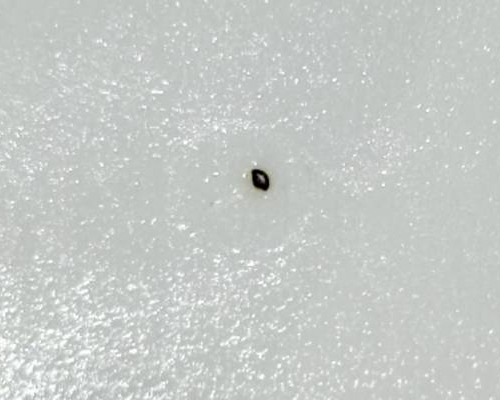

良い例 - 重なっている

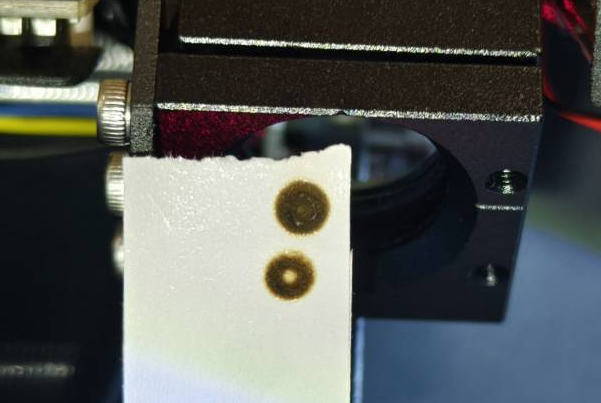

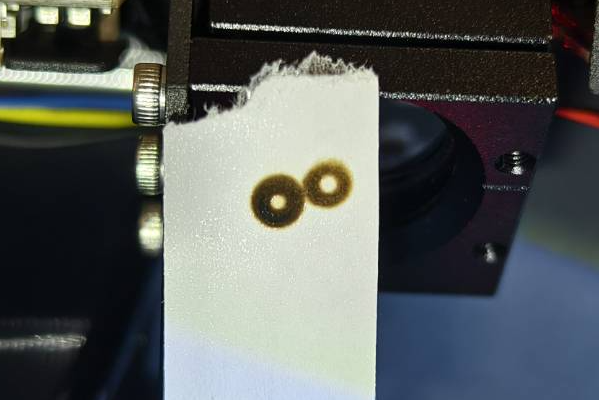

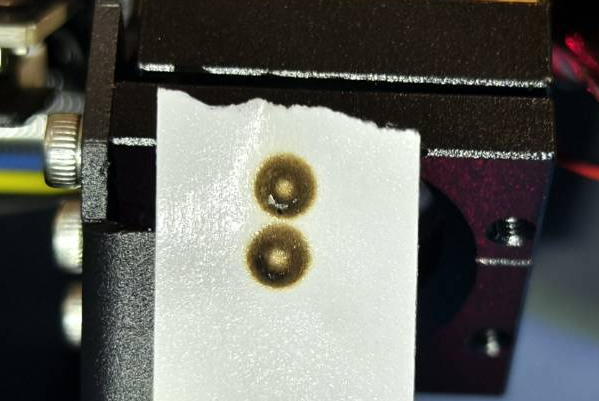

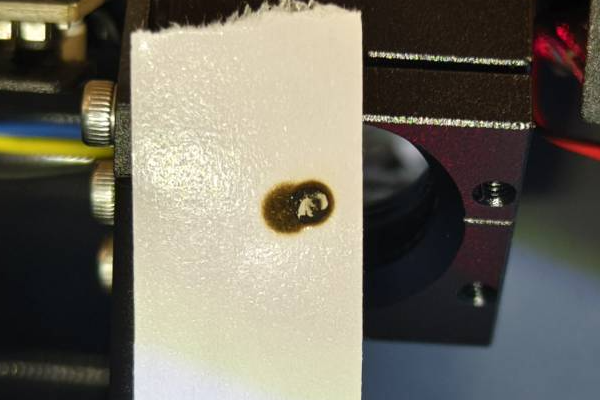

悪い例 - 重なっていない



結果を判断し、次に取るべき行動を決定してください：

ステップ 6.1

このステップでは、第1ミラーのネジを調整することで、第1ミラーから第2ミラーへの光路を 調整する方法を説明します。

  • まず背面カバーを取り外してください。

  • 第1ミラーを見つけます。ホルダーにアルコールをスプレーし、数秒待ちます。
    次に、3本のT8ネジを緩めてホルダーを取り外します。

  • 第1ミラーには3本のネジがあり、時計回りまたは反時計回りに回転させることでビーム経路が変わり、 2つ目のドットの位置が変わります。

デモンストレーション - 第1ミラーから第2ミラーへの光路調整

  1. 新しい2層テープを使用して、上部に2回パルスを照射し、下部にも2回パルスを照射します。
  2. 下記の表で結果を確認し、どのネジを調整する必要があるか判断してください。
  3. ネジを調整します。ガントリーは下部に保持してください。
  4. 2回パルスを照射して、2つ目のドットが1つ目のドットに近づいているか確認します。
  5. 2つ目のドットが判別しにくい場合は、使用済みのテープを廃棄してください。
  6. 1つ目のドットと2つ目のドットが重なるまで#1を繰り返します。（重なりの例)
  7. 調整後、ネジホルダーを再度取り付けてください。

（この動画はFLUXスタッフによる実際の作業です。長い動画ですので再生速度を変更できますが、調整方法を理解するための概念とプロセスが重要です。）

  • 赤色レーザードットの位置を確認し、対象のネジとその回転方向を決定してください。

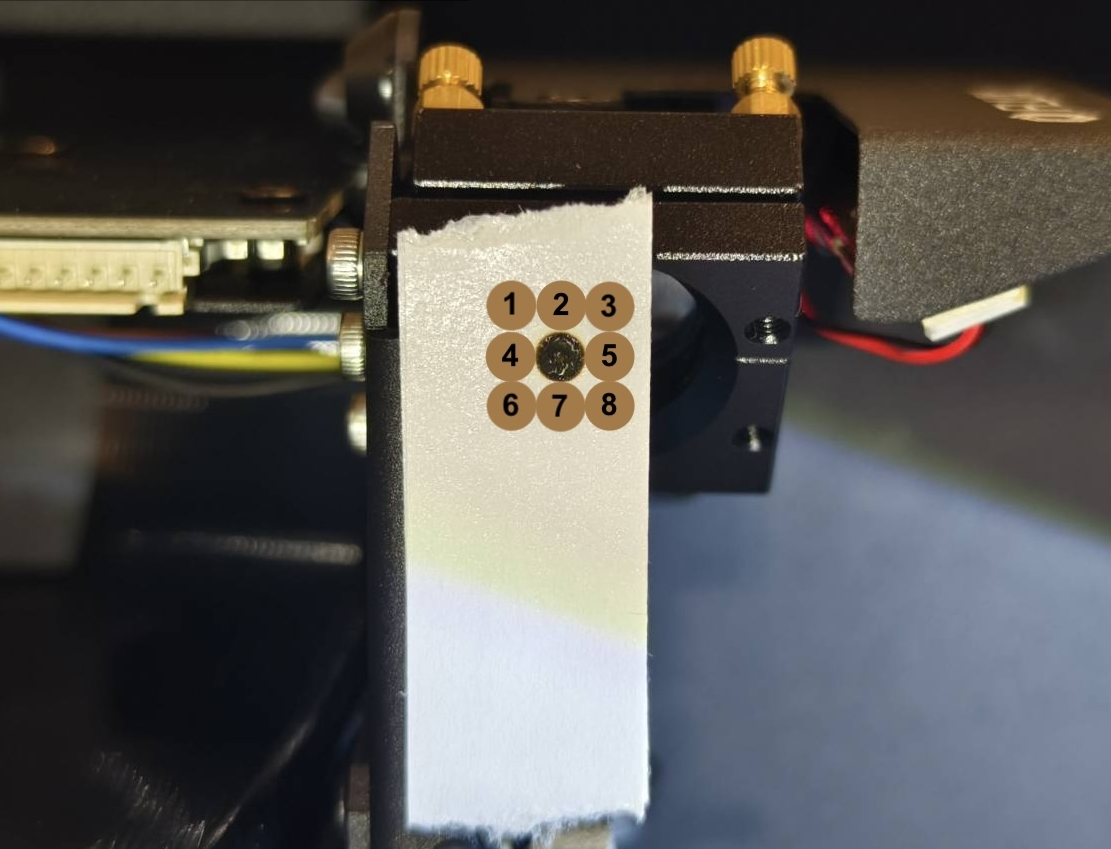

    下の写真を参照して、お使いの赤色レーザードットの位置に似ている番号を見つけてください：

#1の場合：
2つ目のドットを1つ目のドットに重ねるには、右下に移動させる必要があります
左上のネジを時計回りに回転させる必要があります。下記の写真を参照してください。		 #2の場合：

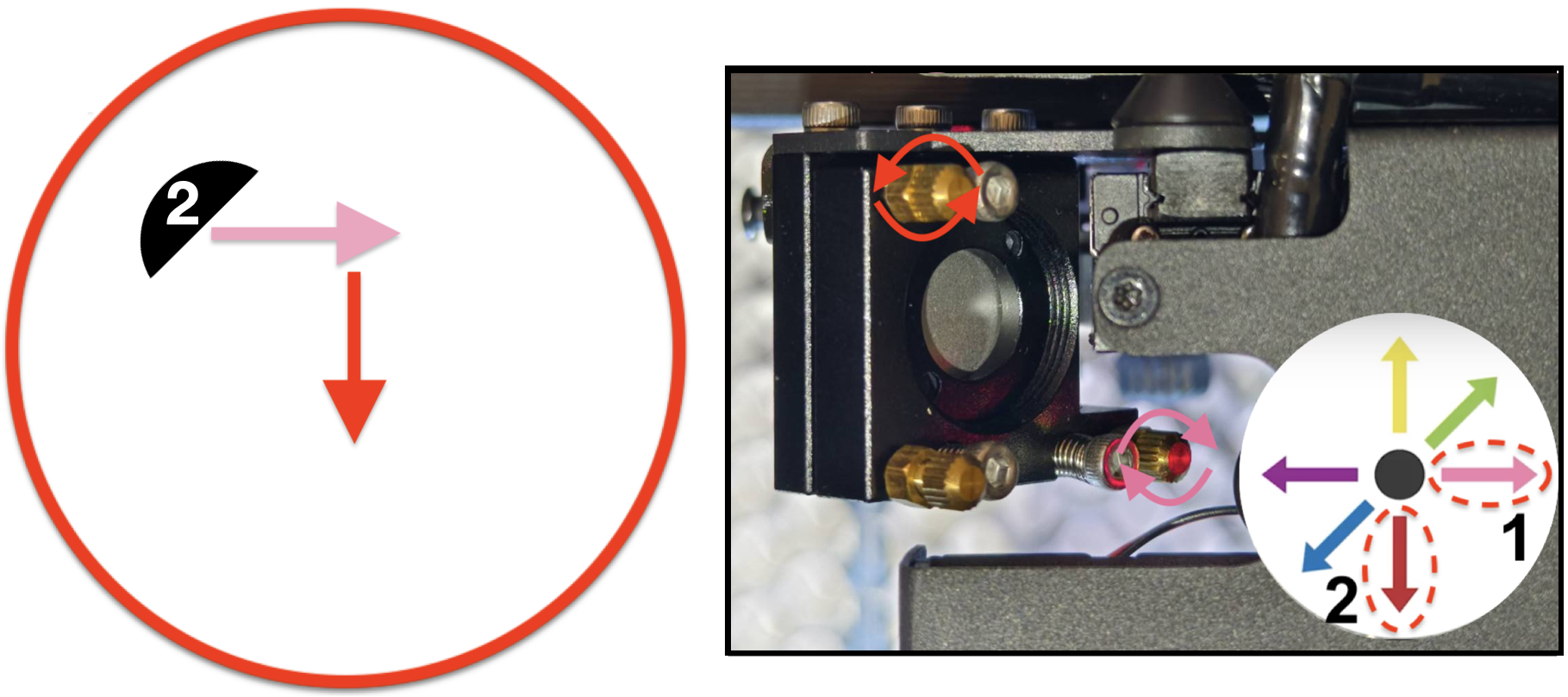

2つ目のドットを1つ目のドットに重ねるには、真下に移動させる必要があります。
左下のネジを反時計回りに回転させる必要があります。下記の写真を参照してください。
1__for_copy.jpg 2__for_copy.jpg

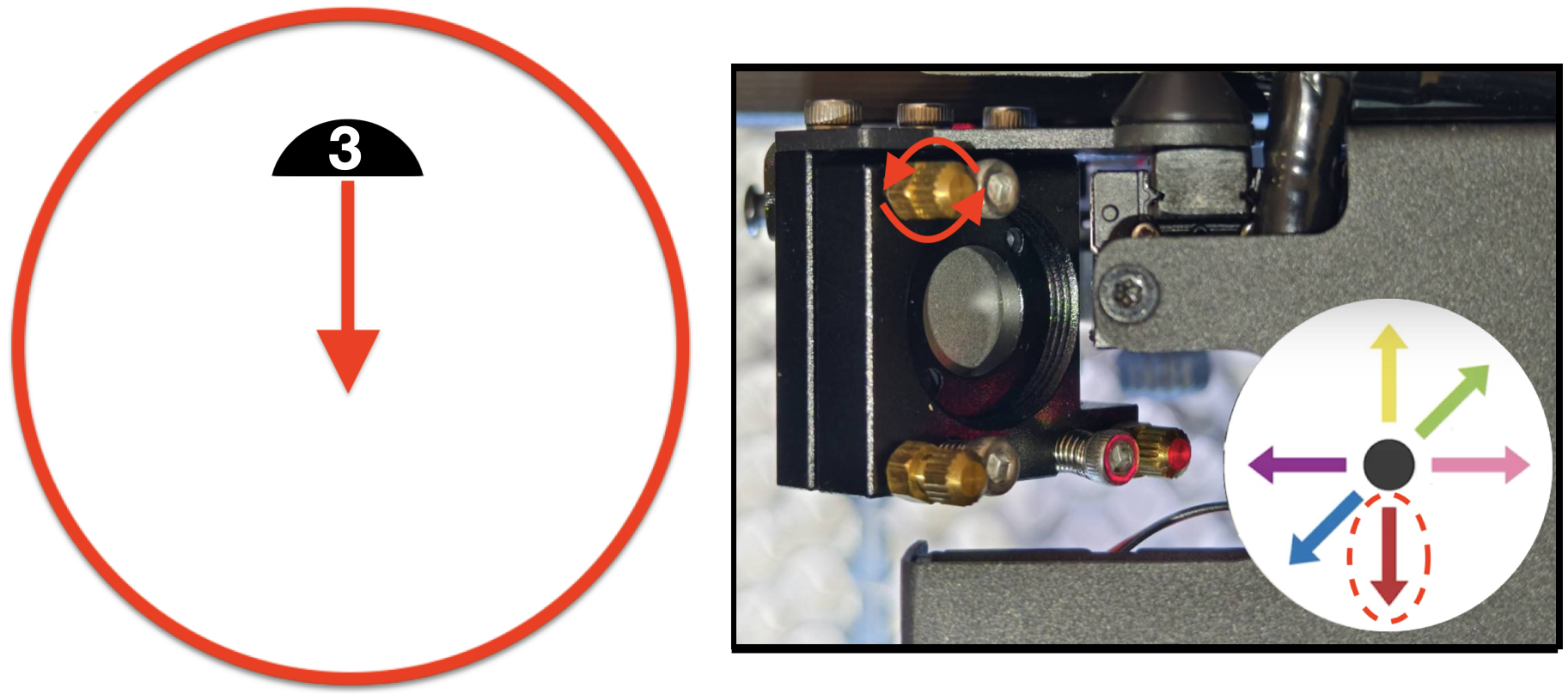

#3の場合：
2つ目のドットを1つ目のドットに重ねるには、まず下に移動させてから左に移動させる必要があります。
左下のネジを反時計回りに回転させてドットを下に移動させます.
右上のネジを時計回りに回転させてドットを左に移動させます。
下記の写真を参照してください。

#4の場合：
2つ目のドットを1つ目のドットに重ねるには、右に移動させる必要があります。
右上のネジを反時計回りに回転させる必要があります。下記の写真を参照してください。



#5の場合：
2つ目のドットを1つ目のドットに重ねるには、左に移動させる必要があります。
右上のネジを時計回りに回転させる必要があります。下記の写真を参照してください。



 #6の場合：
2つ目のドットを1つ目のドットに重ねるには、まず右に移動させてから上に移動させる必要があります。
ドットを右に移動させるため、右上のネジを反時計回りに回転させます。
ドットを上に移動させるため、左下のネジを時計回りに回転させます.
下記の写真を参照してください。

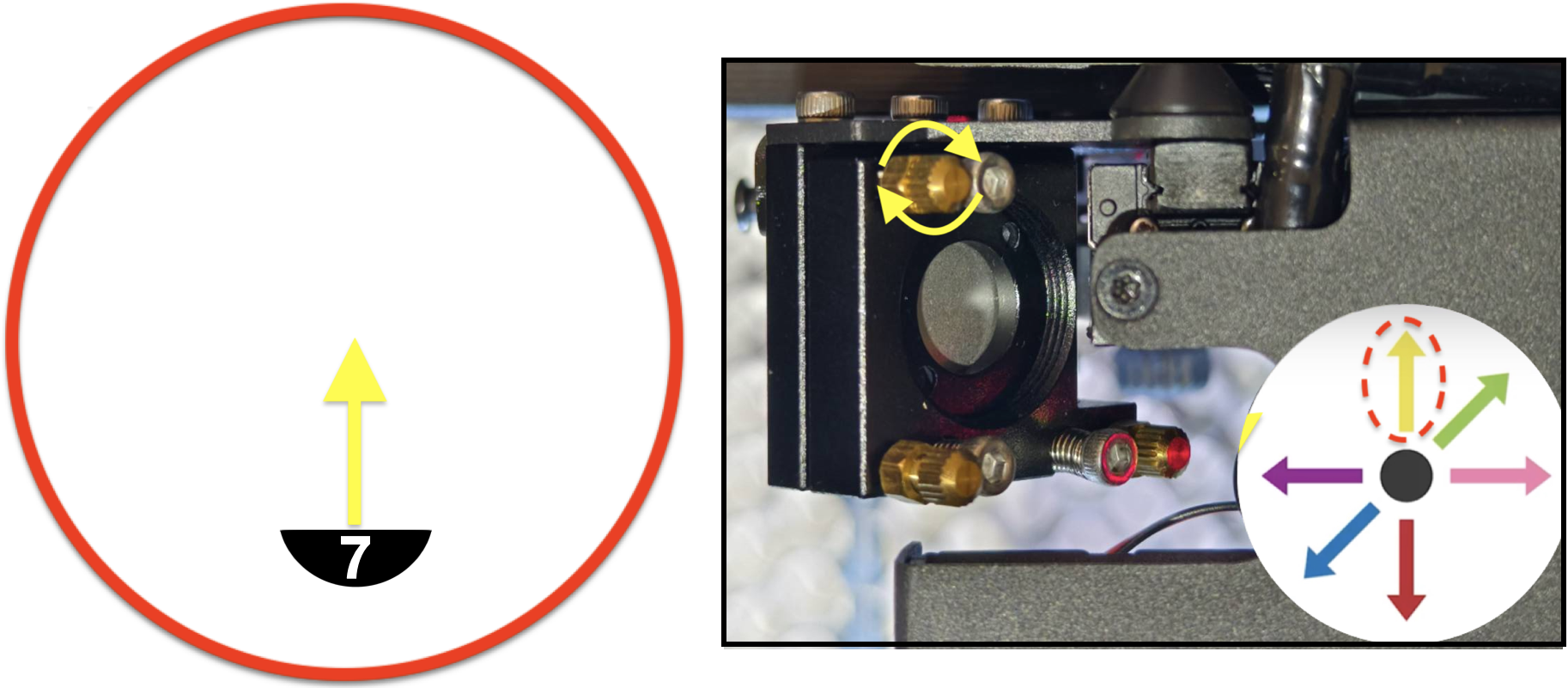

#7の場合：
2つ目のドットを1つ目のドットに重ねるため、真上に移動させる必要があります。
左下のネジを時計回りに回転させる必要があります。下記の写真を参照してください。		 #8の場合：
2つ目のドットを1つ目のドットに重ねるため、左上に移動させる必要があります
左上のネジを反時計回りに回転させる必要があります。下記の写真を参照してください。

  • 調整後、ホルダーを再取り付けしてください。

ステップ7

このステップでは、第2ミラーから第3ミラーへの光路が正しく整列されているかを確認します。

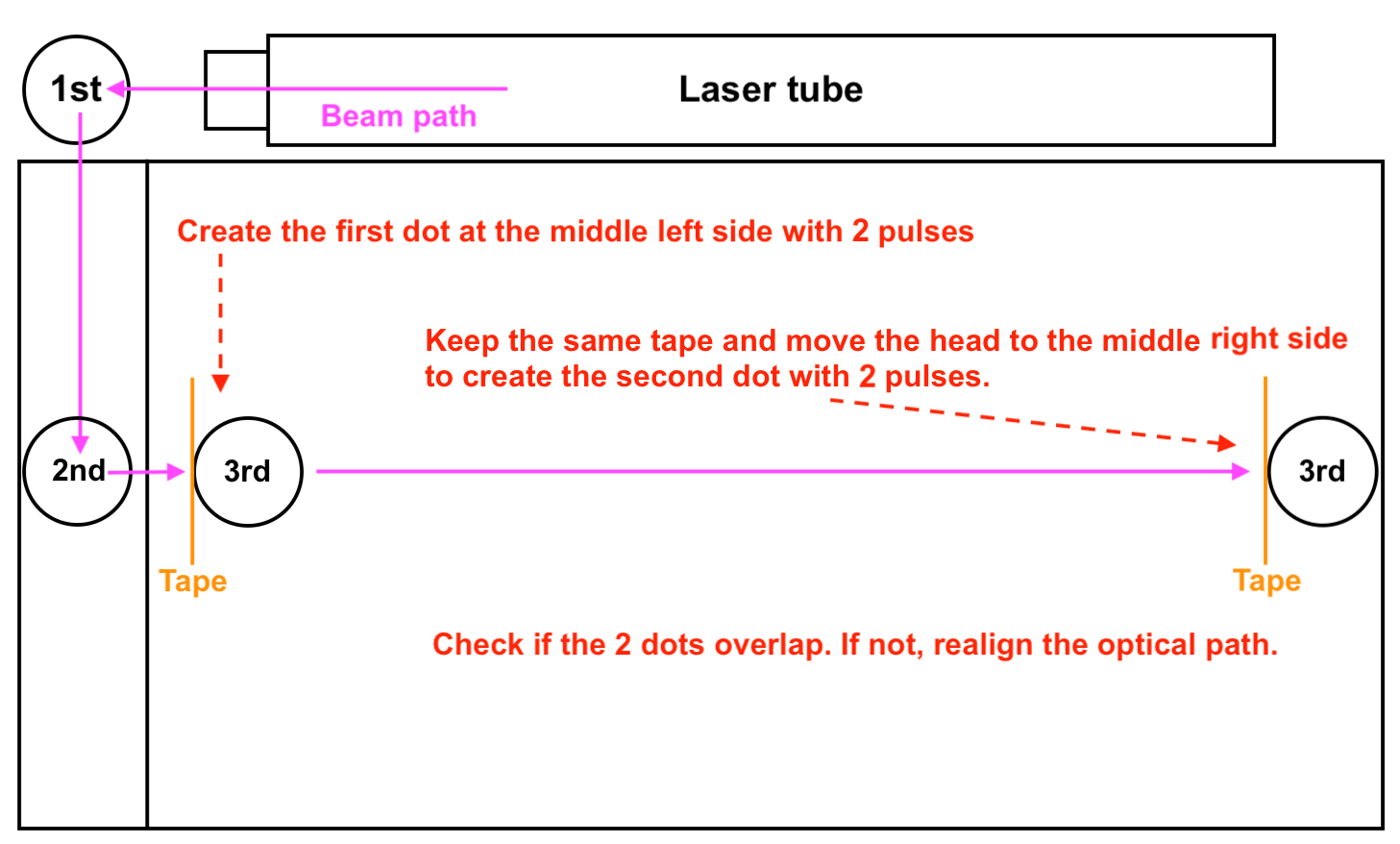

ステップ概要：

  • 以降の手順では開く必要がないため、バックカバーをしっかりと取り付けてください。

実際の手順：

  1. 第3ミラー入口に新しい2層両面テープを貼り付けます。
  2. コントロールモードに入り、モーターを解除してレーザーヘッドを中央左の位置に移動させます。
  3. ドアを閉めて2回パルスを照射します。
  4. レーザーヘッドを中央右の位置に移動させ、さらに2パルス照射します。

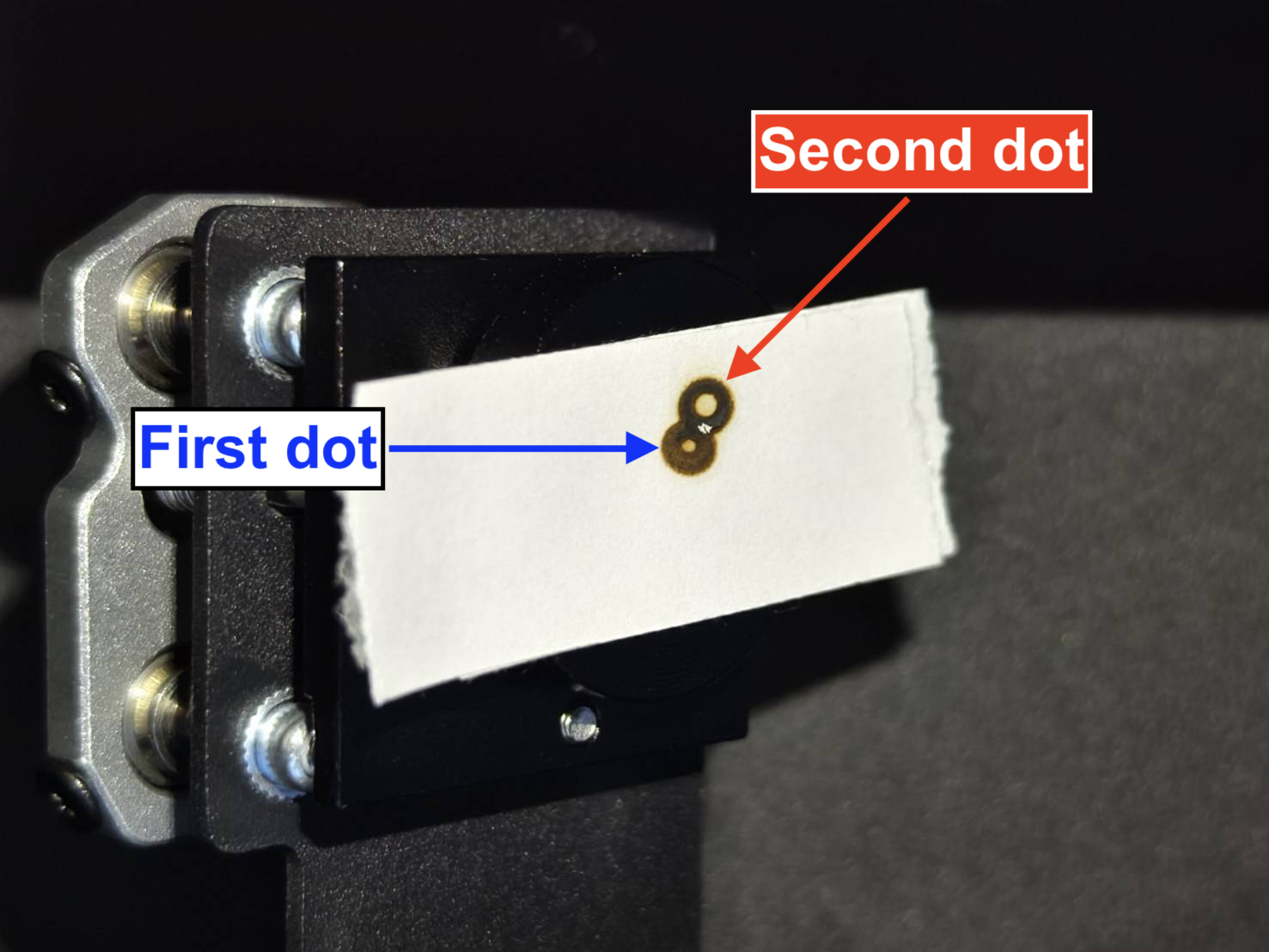

  5. 2つの焼け跡が重なっているか、結果が良好か悪いかを目視で確認します。
    （横から見ることで、どちらが2番目の点かを確認できます。）

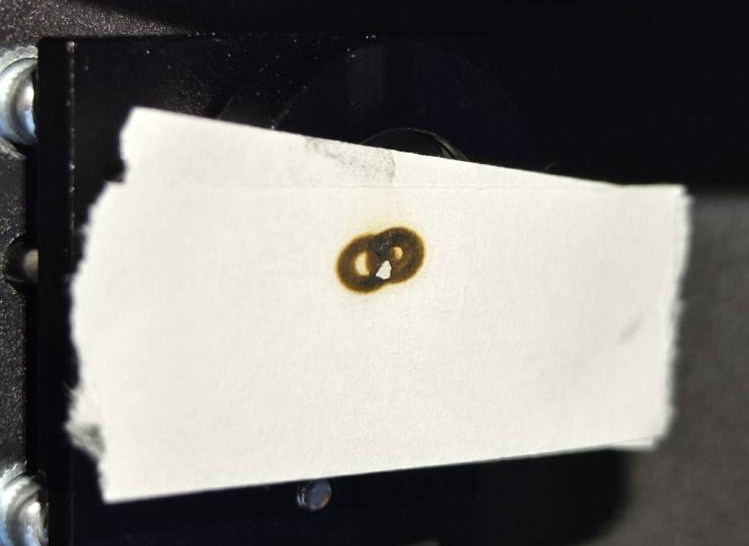

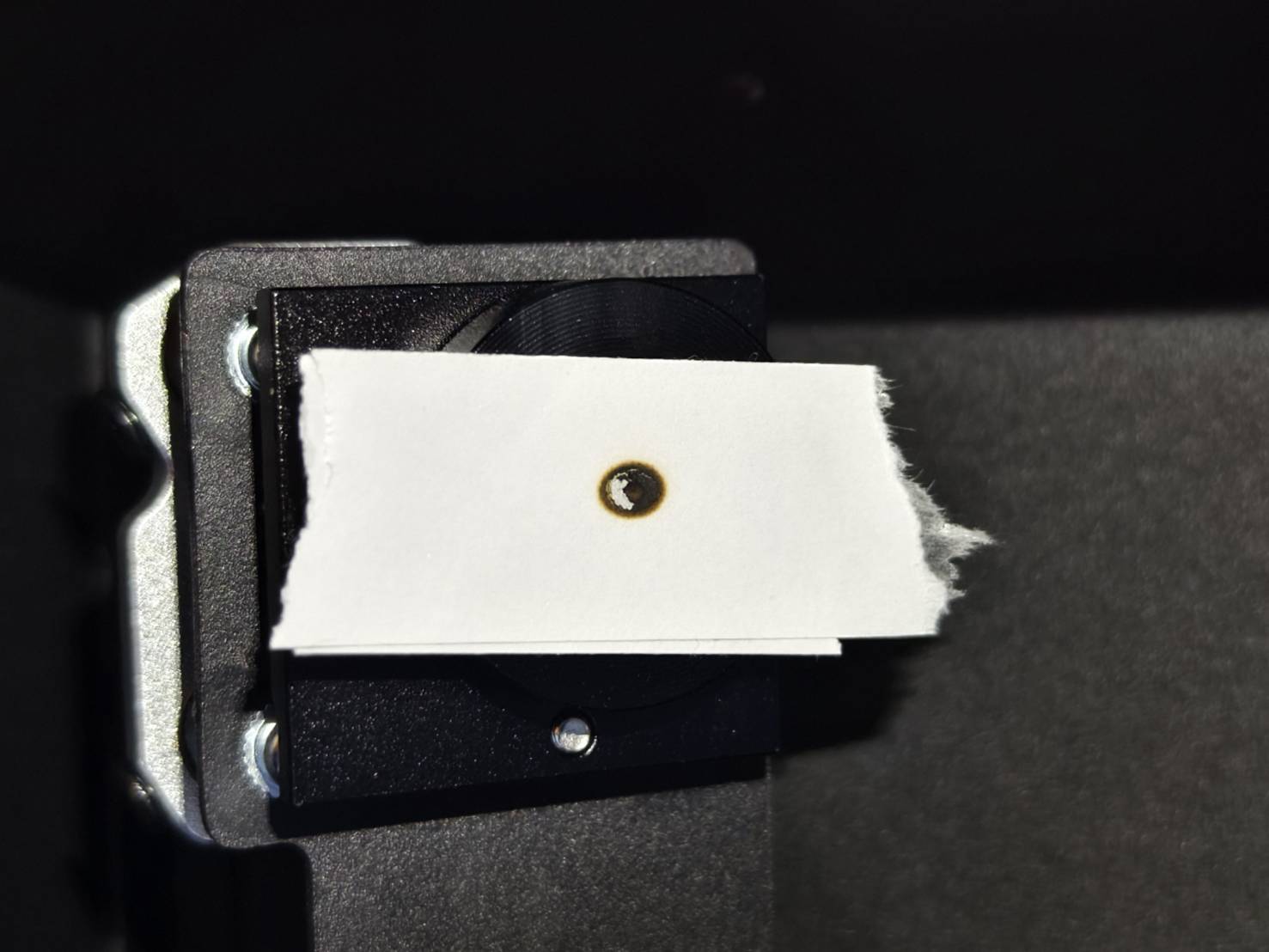

良い例 - 重なっている

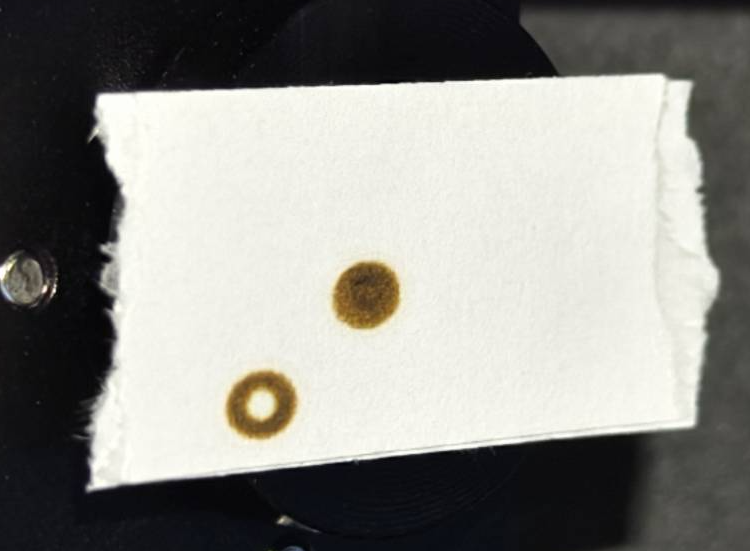

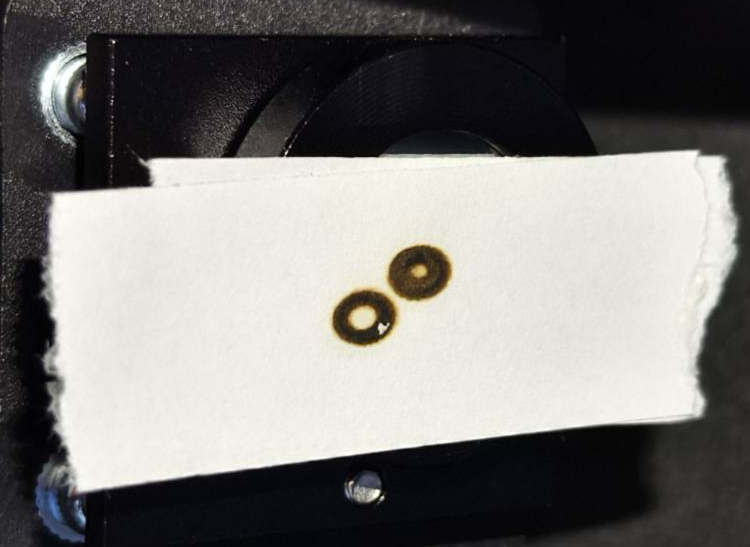

悪い例 - 重なっていない



結果を判断し、次に取るべき行動を決定してください：

ステップ7.1

このステップでは、第2ミラーのネジを調整することで、第2ミラーから第3ミラーへの光路を整列させる方法を説明します。 第2ミラーのネジを調整します。



  • 第2ミラーを確認してください。ホルダーにアルコールをスプレーし、数秒間お待ちください。
    次に、3本のT8ネジを緩めてホルダーを取り外します。

  • 第2ミラーには3つのネジがあり、それらを時計回りまたは反時計回りに回転させることでビーム光路の向きが変わります 2つ目のドットの位置が変わります。

デモンストレーション - 第1ミラーから第2ミラーへの光路調整

  1. 新しい2層テープを使用して、中央左で2パルス、中央右でさらに2パルス照射してください。
  2. 下記の表で結果を確認し、どのネジを調整する必要があるか判断してください。
  3. ネジを調整してください。レーザーヘッドは中央右の位置に保ってください。
  4. 2回パルスを照射して、2つ目のドットが1つ目のドットに近づいているか確認します。
  5. 2つ目のドットが判別しにくい場合は、使用済みのテープを廃棄してください。
  6. 1つ目のドットと2つ目のドットが重なるまで#1を繰り返します。（重なりの例)
  7. 調整後、ネジホルダーを再度取り付けてください。

（この動画はFLUXスタッフによる実際の作業です。長い動画ですので再生速度を変更できますが、調整方法を理解するための概念とプロセスが重要です。字幕を有効にしてください。）

  • 赤色レーザードットの位置を確認し、対象のネジとその回転方向を決定してください。

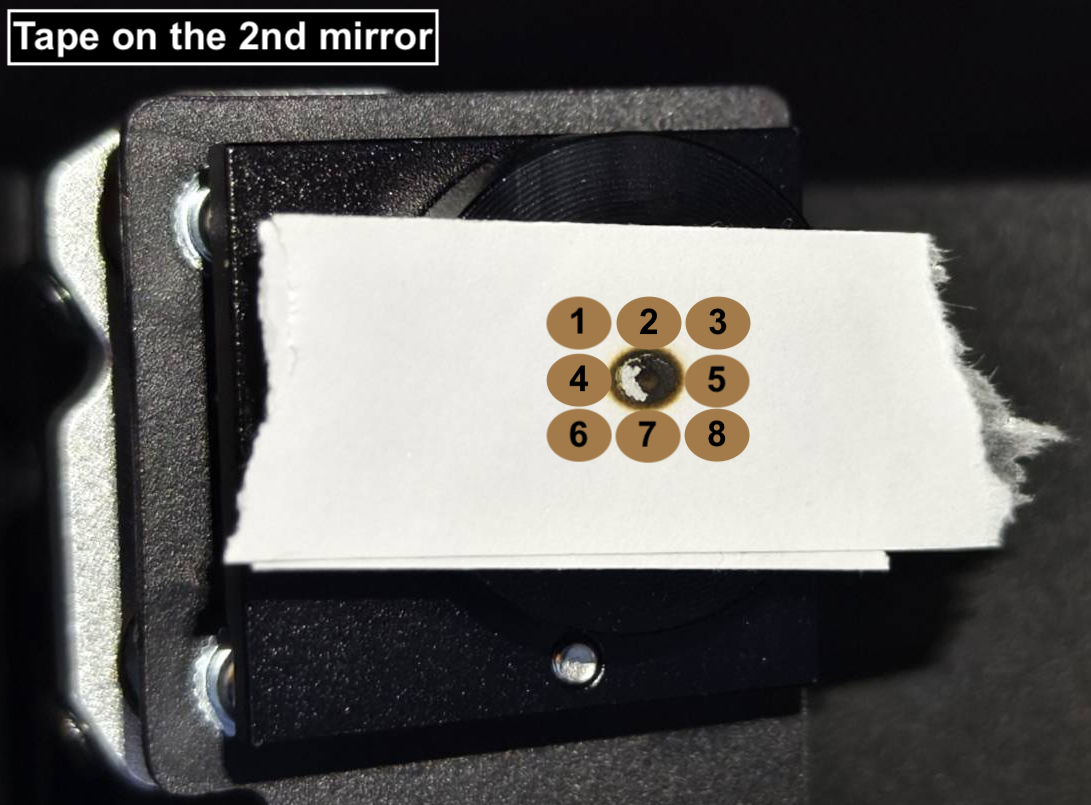

    下の写真を参照して、お使いの赤色レーザードットの位置に似ている番号を見つけてください：

#1の場合：
2つ目のドットを1つ目のドットに重ねるには、右下に移動させる必要があります
右下のネジを反時計回りに回転させる必要があります.
下記の写真を参照してください。		 #2の場合：
2つ目のドットを1つ目のドットに重ねるには、真下に移動させる必要があります。
右上のネジを時計回りに回転させる必要があります。下記の写真を参照してください。
2-1__source_copy.jpg 2-2__source_copy.jpg
#3の場合：
2つ目のドットを1つ目のドットに重ねるには、まず下に移動させてから左に移動させる必要があります。
右上のネジを時計回りに回転させてドットを下に移動させる必要があります。
左下のネジを反時計回りに回転させてドットを左に移動させる必要があります。
下記の写真を参照してください。

#4の場合：
2つ目のドットを1つ目のドットに重ねるには、右に移動させる必要があります。
左下のネジを時計回りに回転させる必要があります。下記の写真を参照してください。



#5の場合：
2つ目のドットを1つ目のドットに重ねるには、左に移動させる必要があります。
左下のネジを反時計回りに回転させる必要があります。
下記の写真を参照してください。



 #6の場合：
2つ目のドットを1つ目のドットに重ねるには、まず右に移動させてから上に移動させる必要があります。
左下のネジを時計回りに回転させると、ドットが右に移動します。
右上のネジを反時計回りに回転させると、ドットが上に移動します。
下記の写真を参照してください。
#7の場合：
2つ目のドットを1つ目のドットに重ねるため、真上に移動させる必要があります。
右上のネジを反時計回りに回転させる必要があります。下記の写真を参照してください。		 #8の場合：
2つ目のドットを1つ目のドットに重ねるため、左上に移動させる必要があります
右下のネジを時計回りに回転させる必要があります。下記の写真を参照してください。

  • 調整後、ホルダーを再取り付けしてください。

ステップ8

次に、第3ミラーからノズル先端までの光路を確認します。これはベッド中央でのZ軸（垂直）ビーム光路を示します。

ステップ概要：

実際の手順：

  1. ノズル先端に1層の両面テープを貼り付けます。
  2. レーザーヘッドをベッドの中央に移動させます。
  3. ドアを閉めて1パルス照射します。
  4. 焼け跡の結果が良好か不良かを目視で確認します。

良好な例
（円形で中心に位置している）

許容範囲の例
(（円形だが中心から少しずれている）

悪い例 （円形でない、または中心にない）

結果を判断し、次に取るべき行動を決定してください：

ステップ8.1

  • このステップでは、 垂直光路 を第3ミラーからベッドまで調整する方法を説明します。 第3ミラーのネジを調整

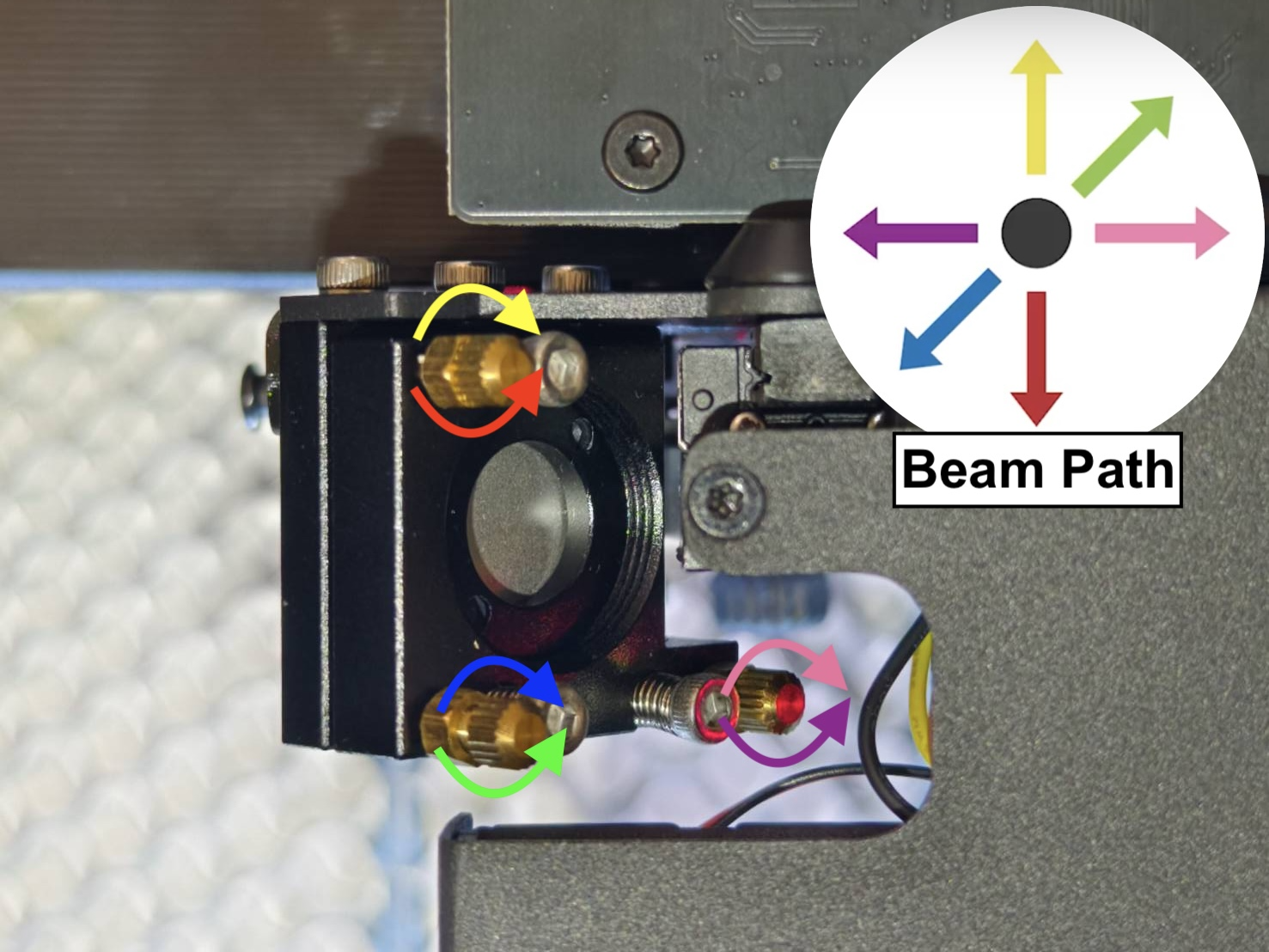

    第3ミラーには3本のネジがあり、これらを時計回りまたは反時計回りに回転させることで垂直ビーム経路が変化し、テープ上の小さなドットの位置が変わります。

  • ナットを適切に緩める方法を習得してください。
    ペンチでネジを固定し、両口スパナを反時計回りに回してナットを緩めます。

デモンストレーション - 第3ミラーからベッド中央への光路調整

  1. ノズル先端に新しい片面テープを貼り付けます。
  2. レーザーヘッドをベッドの中央に移動させます。
  3. ドアを閉めて1パルス照射し、テープに焼き跡を付けます。
  4. テープを取り外し、下記の表で結果を確認して、調整が必要なネジを特定します。
  5. ネジを調整します。
  6. 新しいテープまたは同じテープの別の箇所を使用して、ノズル先端に貼り付けます。
  7. ドットが丸く中央に配置されるまで手順#2を繰り返してください。

（この動画はFLUXスタッフによる実際の操作です。長時間の動画ですが、再生速度を変更できます。調整方法を理解するための概念とプロセスが重要ですので、字幕を有効にしてください。）

※注意:

  • 中央のドットと右下のドットは同時に丸くなる必要があります。
  • 中央のドットは中心に配置する必要がありますが、右下のドットが中心からずれていても許容されます。
  • そうでない場合、光路が正しく調整されていないと判断されます。

  • レーザードットの位置を確認し、対象となるネジとその回転方向を特定してください。
    下の写真を参照して、お使いのレーザードットの位置に近い番号を見つけてください：

    まず、ドットが移動可能な全範囲を把握する必要があります。
    これは実際にはノズル先端と同じ範囲です。テープに付いた圧痕がその範囲を示しています。

  • 次に、垂直ドットの位置に近い番号を見つけてください


  • 概略図：

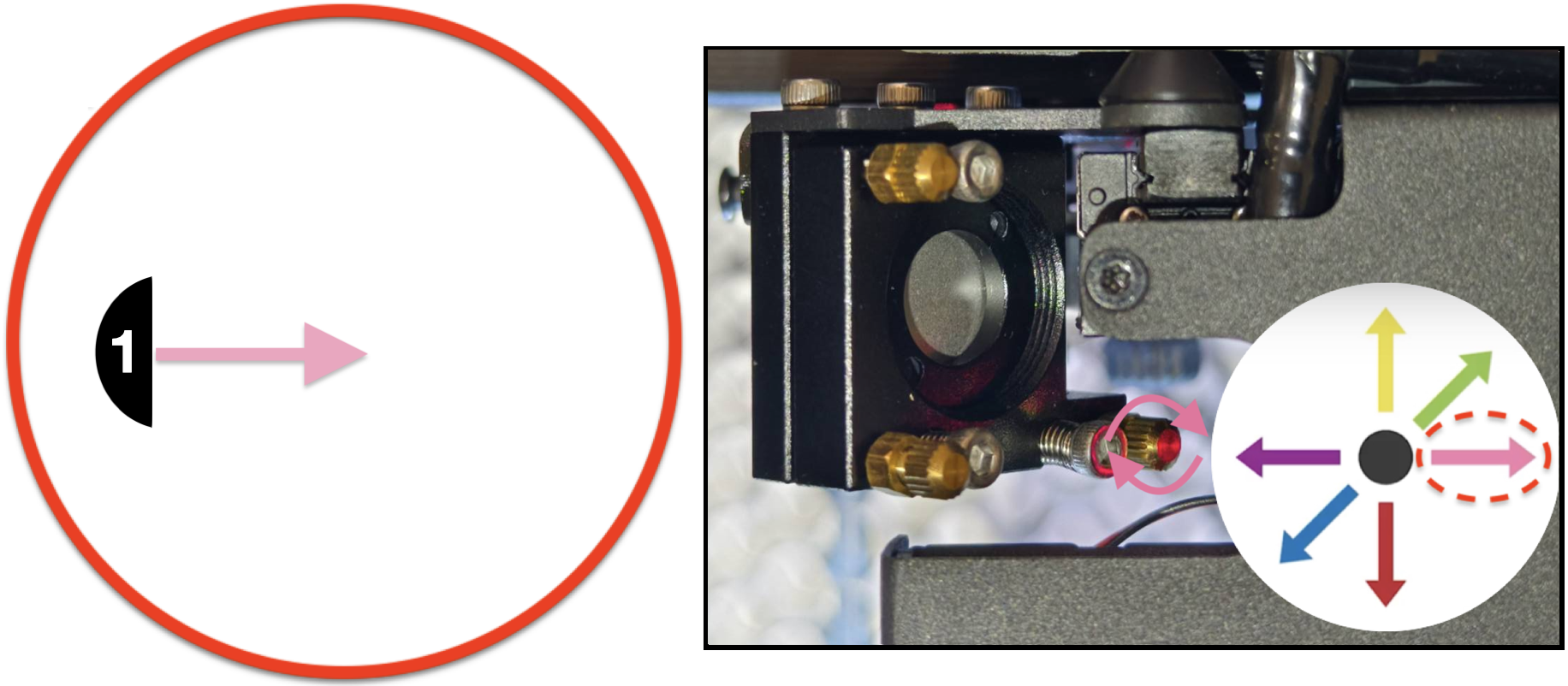

#1の場合：
垂直ドットを丸く中央に配置するには、右方向に移動させる必要があります。
機械の正面から見た場合：
右下のネジを時計回りに回転させる必要があります。下記の写真を参照してください。		 #2の場合：
垂直ドットを丸く中央に配置するには、右下方向に移動させる必要があります。
機械の正面から見た場合：
右方向に移動させるには、右下のネジを時計回りに回転させる必要があります。
下方向に移動させるには、左上のネジを反時計回りに回転させる必要があります。
下記の写真を参照してください。
#3の場合：
垂直ドットを丸く中央に配置するには、下方向に移動させる必要があります。
機械の正面から見た場合：
下方向に移動させるには、左上のネジを反時計回りに回転させる必要があります。
下記の写真を参照してください。

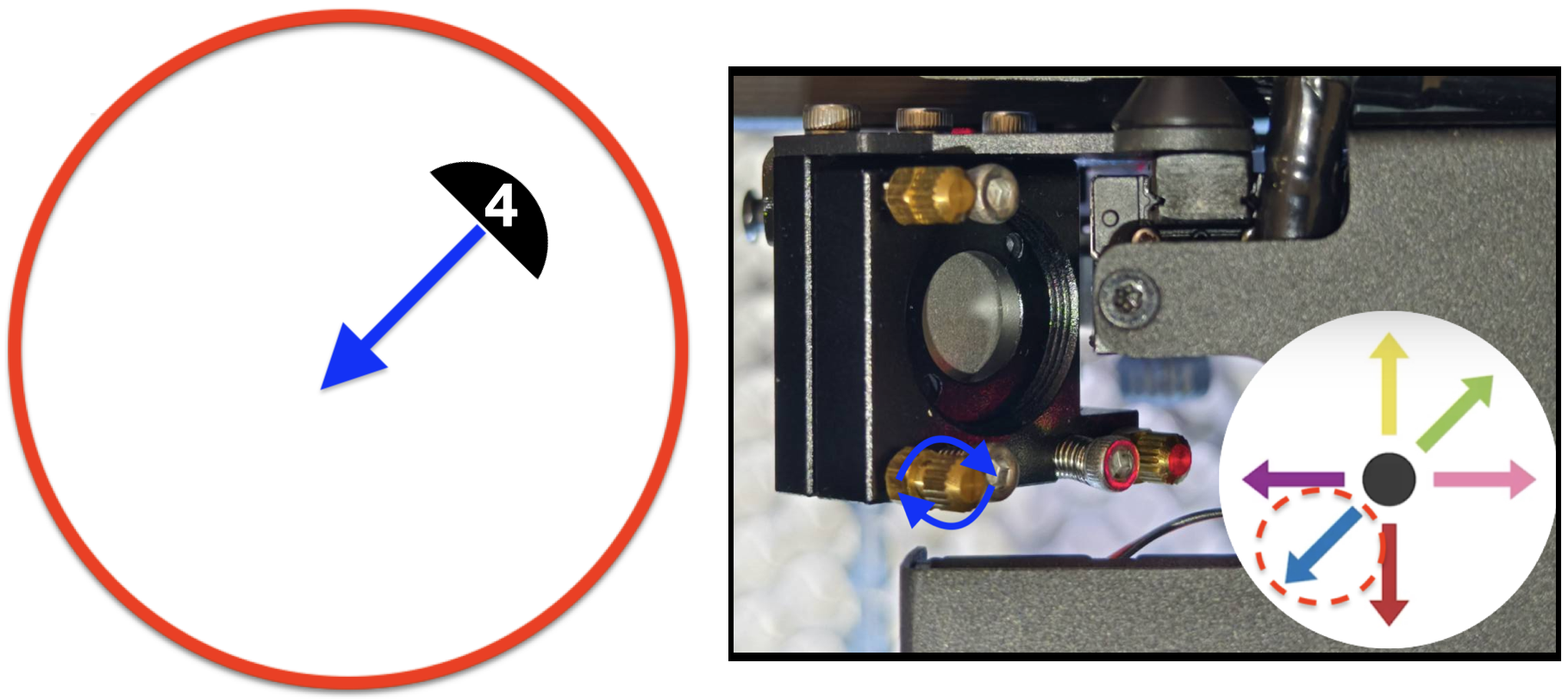

#4の場合：
垂直ドットを丸く中央に配置するには、左下方向に移動させる必要があります。
機械の正面から見た場合：
左下のネジを時計回りに回転させる必要があります。
下記の写真を参照してください。

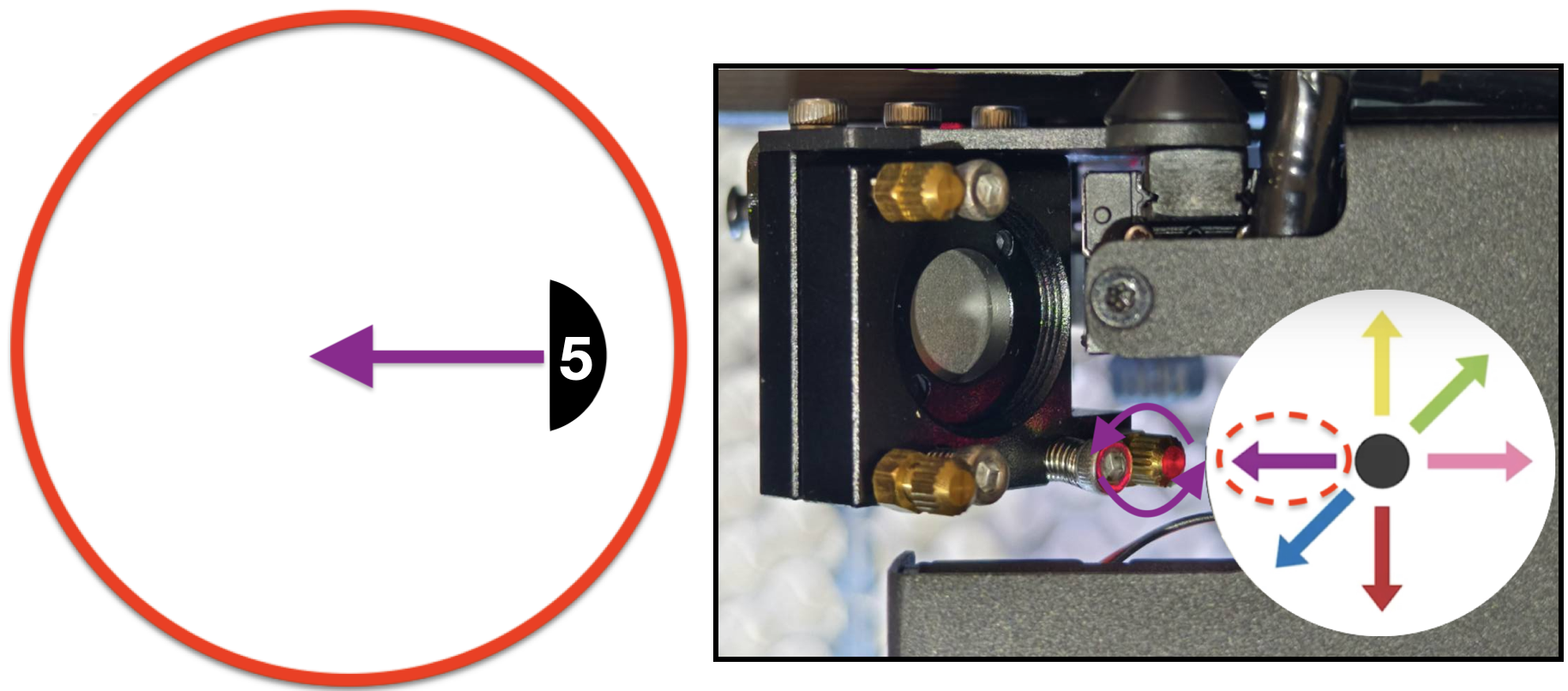

#5の場合：
垂直ドットを円形にして中央に配置するため、左に移動させる必要があります。
機械の正面から見た場合：
右下のネジを反時計回りに回転させる必要があります。.
下記の写真を参照してください。

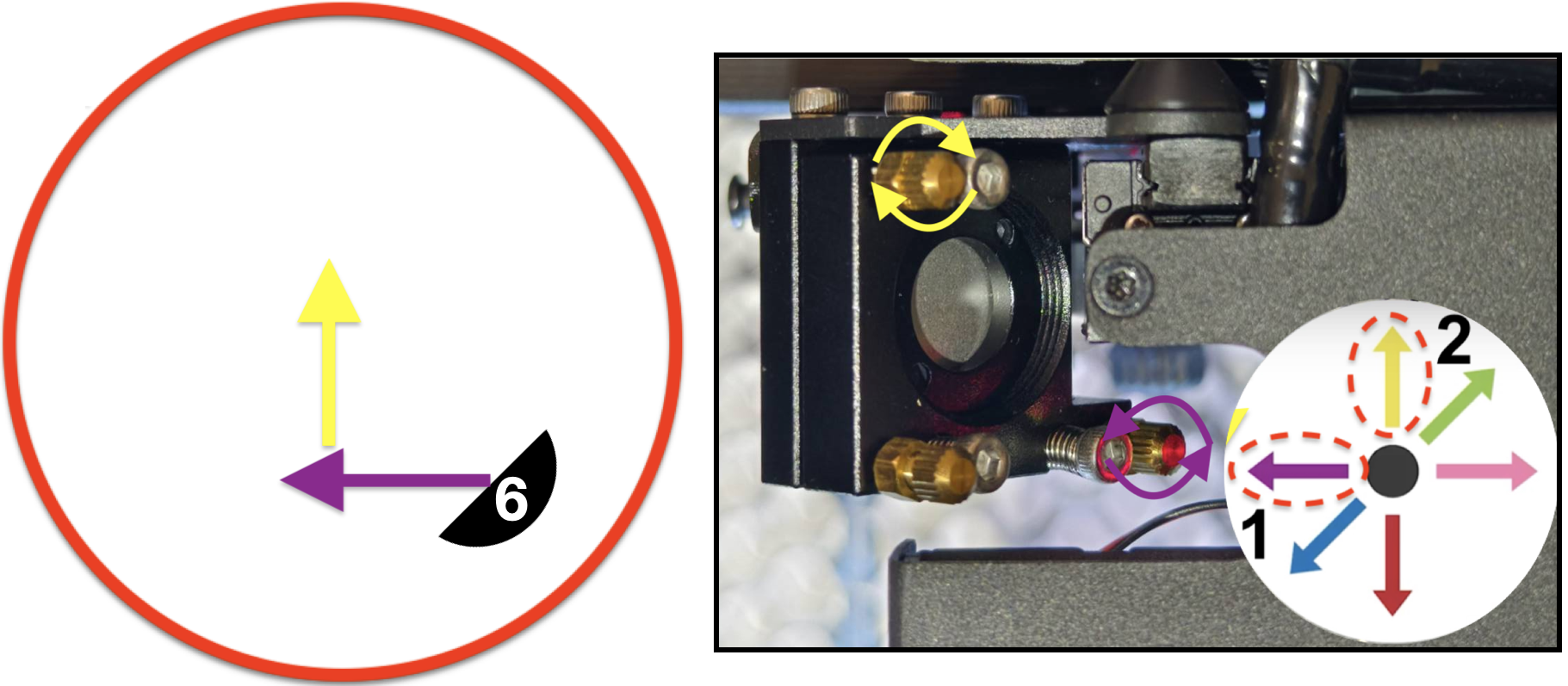

 #6の場合：
垂直ドットを円形にして中央に配置するため、左上に移動させる必要があります。
機械の正面から見た場合：
左に移動させるため、右下のネジを反時計回りに回転させる必要があります。
上に移動させるため、左上のネジを時計回りに回転させる必要があります。
下記の写真を参照してください。
#7の場合：
垂直ドットを円形にして中央に配置するため、上に移動させる必要があります。
機械の正面から見た場合：
上に移動させるため、左上のネジを時計回りに回転させる必要があります。

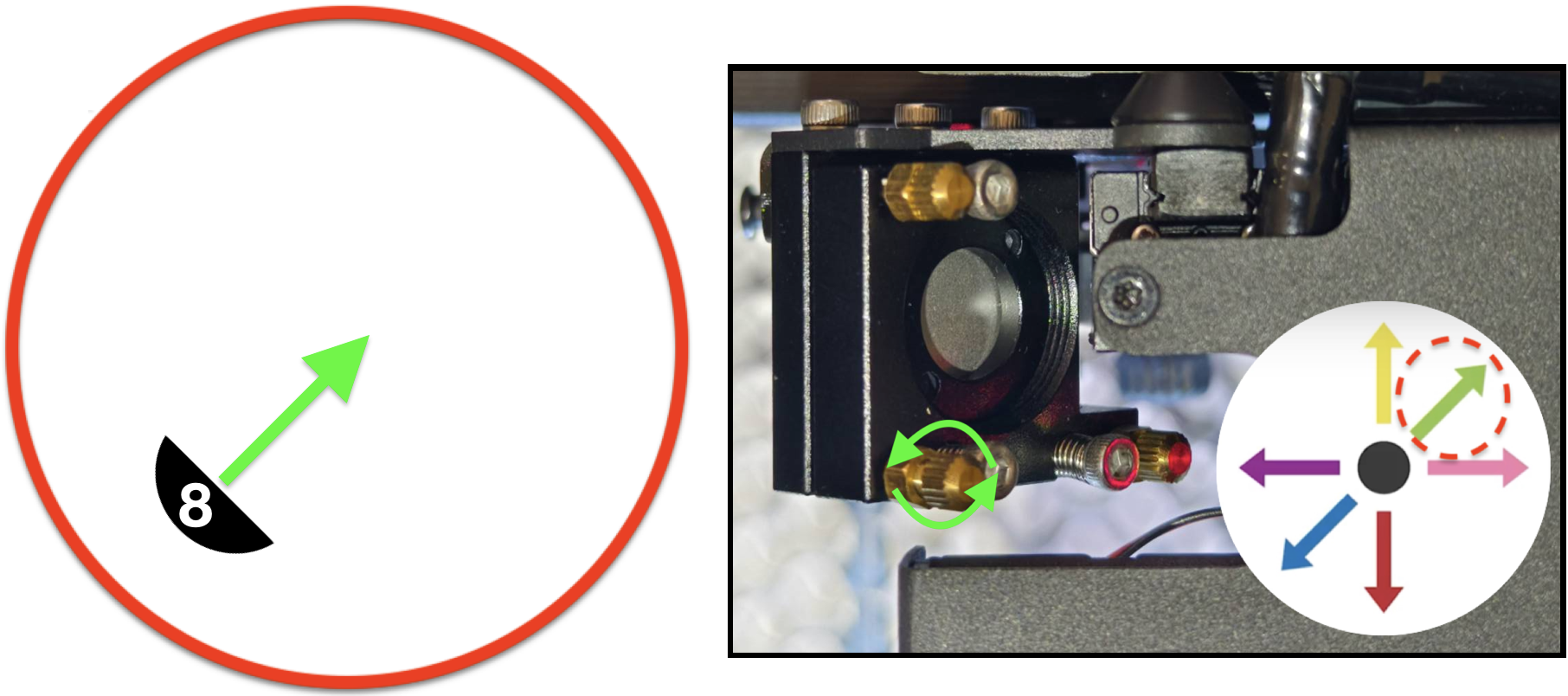

下記の写真を参照してください。		 #8の場合：
垂直ドットを円形にして中央に配置するため、右上に移動させる必要があります。
機械の正面から見た場合：
左下のネジを反時計回りに回転させる必要があります。
下記の写真を参照してください。

ステップ9

次に、第3ミラーからノズル先端までの経路を確認します。これはベッド右下隅のZ軸（垂直）ビーム経路を示します。

ステップ概要：

実際の手順：

  1. ノズル先端に1層の両面テープを貼り付けます。
  2. レーザーヘッドをベッドの右下隅に移動させます。
  3. ドアを閉めて1パルス照射します。
  4. 焼け跡の結果が良好か不良かを目視で確認します。

良好な例
（円形で中心に位置している）

許容範囲の例
(（円形だが中心から少しずれている）

悪い例 （円形でない、または中心にない）

結果を判断し、次に取るべき行動を決定してください：

ステップ 9.1

  • このステップでは、 垂直光路 を第3ミラーからベッドまで調整する方法を説明します。 第3ミラーのネジを調整
    第3ミラーには3本のネジがあり、これらを時計回りまたは反時計回りに回転させることで垂直ビーム経路が変化し、テープ上の小さなドットの位置が変わります。

デモンストレーション - 第3ミラーからベッド中央への光路調整

  1. ノズル先端に新しい片面テープを貼り付けます。
  2. レーザーヘッドをベッドの右下隅に移動させます。
  3. ドアを閉めて1パルス照射し、テープに焼き跡を付けます。
  4. テープを取り外し、下記の表で結果を確認して、調整が必要なネジを特定します。
  5. ネジを調整します。
  6. 新しいテープまたは同じテープの別の箇所を使用して、ノズル先端に貼り付けます。
  7. ドットが丸く中央に配置されるまで手順#2を繰り返してください。
  8. 中央のドットを再確認します。

（この動画はFLUXスタッフによる実際の作業です。長い動画ですので再生速度を変更できますが、調整方法を理解するための概念とプロセスが重要です。字幕を有効にしてください。）

※注意:

  • 中央のドットと右下のドットは同時に丸くなる必要があります。
  • 中央のドットは中心に配置する必要がありますが、右下のドットが中心からずれていても許容されます。
  • そうでない場合、光路が正しく調整されていないと判断されます。

  • レーザードットの位置を確認し、対象となるネジとその回転方向を特定してください。
    下の写真を参照して、お使いのレーザードットの位置に近い番号を見つけてください：

    まず、ドットが移動可能な全範囲を把握する必要があります。
    これは実際にはノズル先端と同じ範囲です。テープに付いた圧痕がその範囲を示しています。

  • 次に、垂直ドットの位置に近い番号を見つけてください


  • 概略図：
#1の場合：
垂直ドットを丸く中央に配置するには、右方向に移動させる必要があります。
機械の正面から見た場合：
右下のネジを時計回りに回転させる必要があります。下記の写真を参照してください。		 #2の場合：
垂直ドットを丸く中央に配置するには、右下方向に移動させる必要があります。
機械の正面から見た場合：
右方向に移動させるには、右下のネジを時計回りに回転させる必要があります。
下方向に移動させるには、左上のネジを反時計回りに回転させる必要があります。
下記の写真を参照してください。
#3の場合：
垂直ドットを丸く中央に配置するには、下方向に移動させる必要があります。
機械の正面から見た場合：
下方向に移動させるには、左上のネジを反時計回りに回転させる必要があります。
下記の写真を参照してください。

#4の場合：
垂直ドットを丸く中央に配置するには、左下方向に移動させる必要があります。
機械の正面から見た場合：
左下のネジを時計回りに回転させる必要があります。
下記の写真を参照してください。



#5の場合：
垂直ドットを円形にして中央に配置するため、左に移動させる必要があります。
機械の正面から見た場合：
右下のネジを反時計回りに回転させる必要があります。.
下記の写真を参照してください。



 #6の場合：
垂直ドットを円形にして中央に配置するため、左上に移動させる必要があります。
機械の正面から見た場合：
左に移動させるため、右下のネジを反時計回りに回転させる必要があります。
上に移動させるため、左上のネジを時計回りに回転させる必要があります。
下記の写真を参照してください。
#7の場合：
垂直ドットを円形にして中央に配置するため、上に移動させる必要があります。
機械の正面から見た場合：
上に移動させるため、左上のネジを時計回りに回転させる必要があります。
下記の写真を参照してください。		 #8の場合：
垂直ドットを円形にして中央に配置するため、右上に移動させる必要があります。
機械の正面から見た場合：
左下のネジを反時計回りに回転させる必要があります。
下記の写真を参照してください。

※注意:

  • 中央のドットと右下のドットは同時に丸くなる必要があります。
  • 中央のドットは中心に配置する必要がありますが、右下のドットが中心からずれていても許容されます。
  • そうでない場合、光路が正しく調整されていないと判断されます。

結果を判断し、次に取るべき行動を決定してください：

ステップ 10

第3ミラーのネジを締めます。

ステップ11

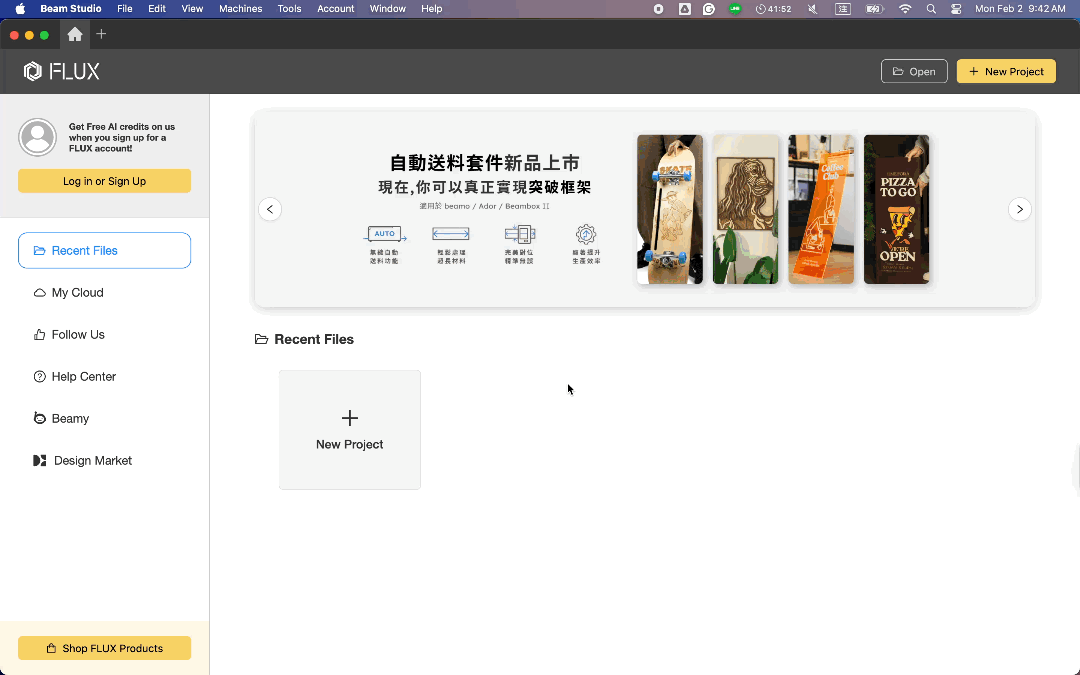

以下を実行してください カメラキャリブレーション をBeam Studioで

#END
