説明
「#904 ホーミング異常」の原因は比較的複雑であるため、この記事をお読みいただいても問題が即座に解決されない場合があります。しかし、以下の手順を慎重に実行していただくことで、FLUXチームが問題をより効果的に特定するための重要な情報を収集することができます。
考えられる原因:
- システム障害(ファームウェアの更新)
- メインボード故障
- リミットスイッチ故障
- ガイドレールの錆または損傷
- X軸が水平でない
- ドライバーボックス(ドライバーチップ)故障
- ステッピングモーター故障
- 描画ボード故障(可能性低)
- ケーブル故障(ドライバー制御ケーブル・ドライバー電源ケーブル)(可能性低)
|

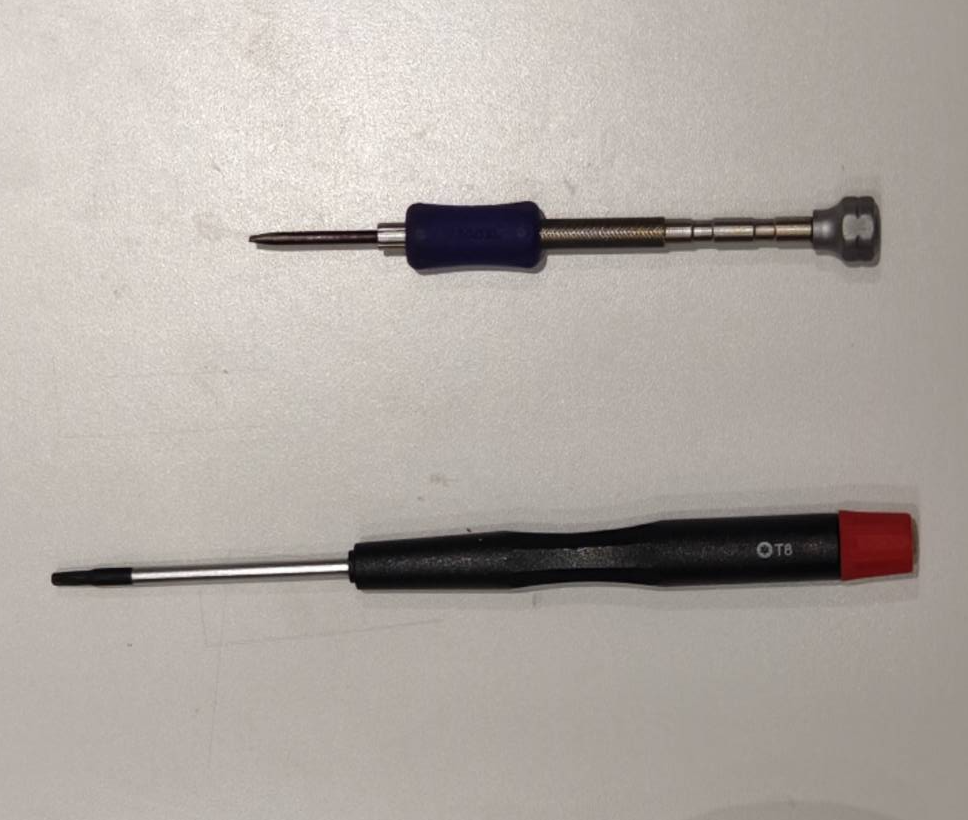

必要な工具
- T8トルクスドライバー(オプション)
- マイナスドライバー(オプション)
|

ステップ1 - レーザーヘッドがスムーズに動作するか手動で確認
- 機器の電源を切り、電源コードを抜いてください。

- レーザーヘッドを手動で四隅に移動させてください。
結果を確認し、次の操作を決定してください:
ステップ1.1 - ガイドレールの潤滑:
- ガイドレールの潤滑については、下記リンクの手順を参照してください。
- 潤滑後、レーザーヘッドを再度動かして、ステップ1のように動作するかご確認ください。
結果を確認し、次の操作を決定してください:
- はい、ステップ1の動画のように動作します。>> 問題解決
|
|
報告時に必要な写真または動画の例:
X軸ガイドレール:
|
Y軸光学軸 - 左側:
|
|
Y軸光学軸 - 右側:

|
|
ステップ2 - ファームウェア問題の除外:
ファームウェアが適切にインストールされていない場合、ホーミング異常が発生することがあります。ファームウェアを再更新することで、ファームウェアの異常を迅速に除外することができます。
結果を確認し、次の操作を決定してください:
-
はい、装置のホーミングが成功しました >> 問題解決。
|
ステップ3 - レーザー電源のLEDを確認する
レーザー電源のLEDが常時点灯しているか確認してください。
結果を確認し、次の操作を決定してください:
- 消灯または点滅 >> ホーミング失敗とインジケーターライトの状態を動画で記録 >> カスタマーサービスに連絡 して問題を報告してください。
-
考えられる原因:
1. レーザー電源の故障、交換が必要です。
|

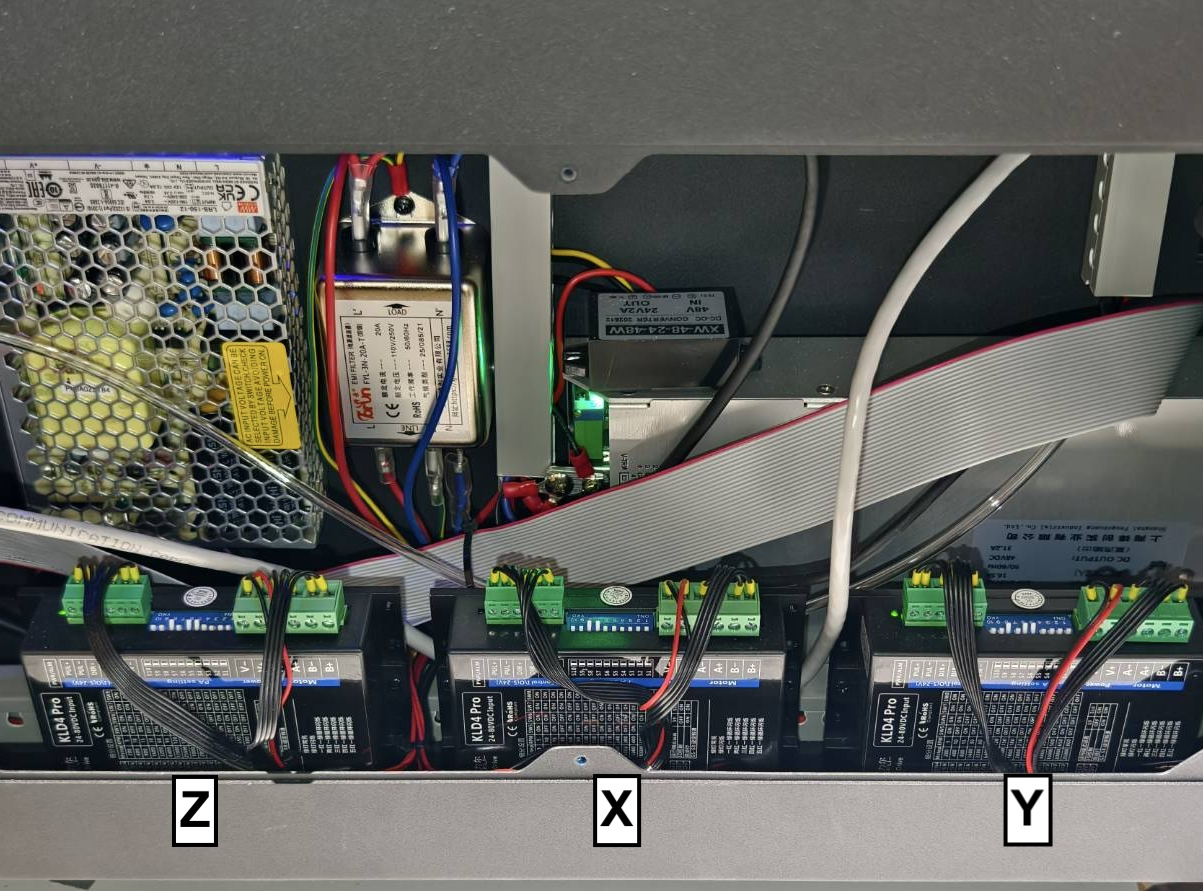

ステップ3.1 - ドライバーボックスのLEDを確認する
3つのドライバーボックスの緑色LEDライトを確認してください。スタンバイ中、常時点滅していますか?
(スタンバイ中の点滅は正常動作です)
結果を確認し、次の操作を決定してください:
- 消灯または常時点灯 >> ホーミング失敗とインジケーターライトの状態を動画で記録 >> カスタマーサービスに連絡 して問題を報告してください。
考えられる原因: 1. ドライバーボックスの故障。 2. ドライバー信号ケーブルの故障(ドライバーからメインボードへ)。 3. ドライバー電源ケーブルの故障(ドライバーから48V PSUおよびモーターへ)。
|

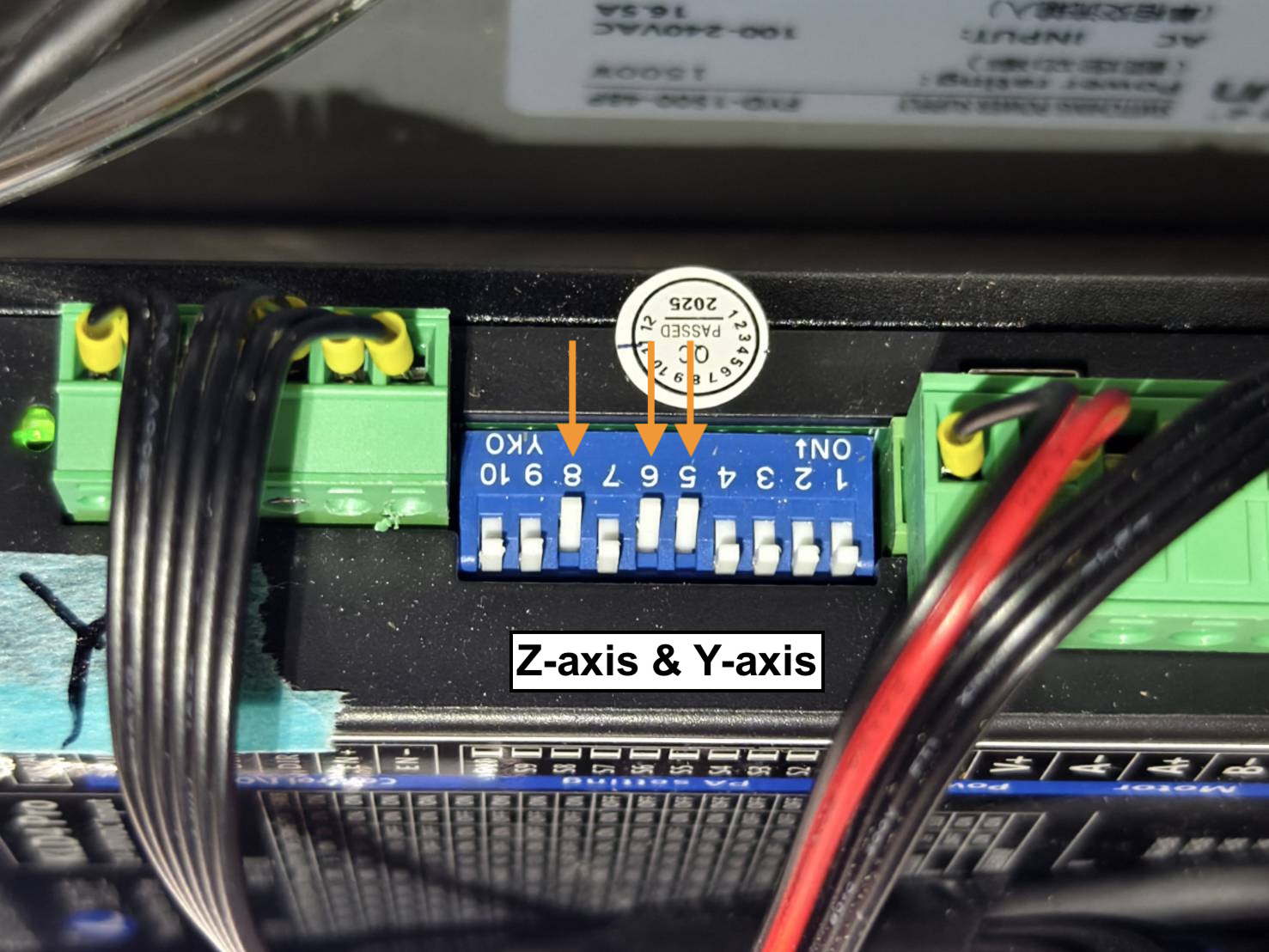

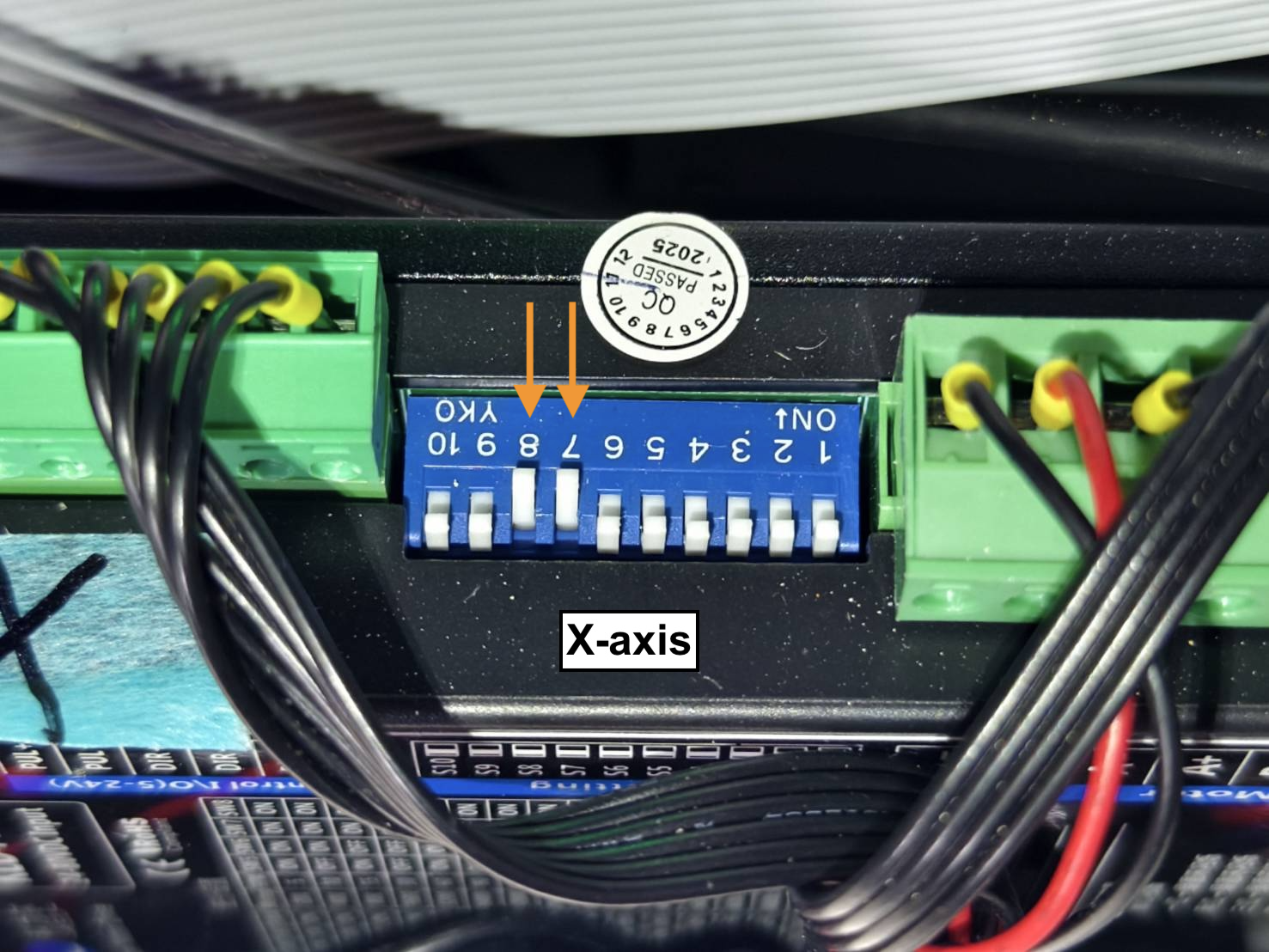

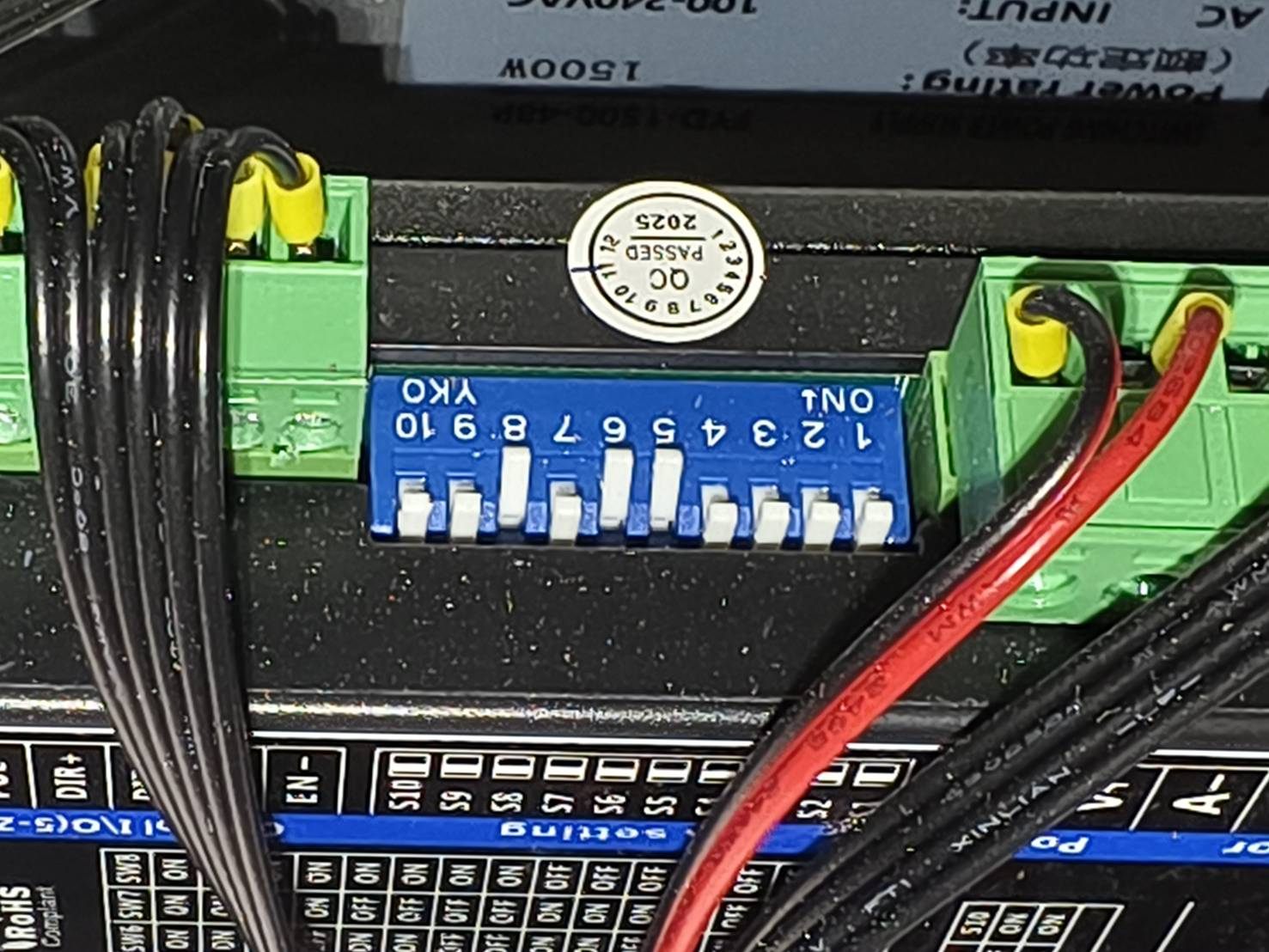

ステップ3.2 - ドライバーボックスの配線とパラメータを確認する
結果を確認し、次の操作を決定してください:
ステップ4 - リミットスイッチの確認
リミットスイッチは、レーザーヘッドが端に到達した際にガイドレールと光軸を停止させるために使用されます。
リミットスイッチの故障により、レーザーヘッドが停止しない、または早期に停止するなどのホーミング問題が発生する可能性があります。
- 動画を参照し、リミットスイッチを押した際にアイコンが正しく動作するか確認してください。
- スイッチを押す = アイコン CLOSED
-
スイッチを離す = アイコン OPEN
X軸およびY軸リミットスイッチの確認
結果を確認し、次の操作を決定してください:
-
X軸とY軸の両方がビデオのように正常に動作する >> 次のステップへ進む ステップ5
|
-
一方または両方が動作しない >> 問題の動画を録画し(サンプル動画)、次のステップへ進む カスタマーサービスに連絡
-
考えられる原因:
- メインボード故障
- リミットスイッチ故障
- 描画制御基板故障(可能性低)
- 28ピングレーケーブル故障(可能性低)
|
ステップ5 - オートフォーカスが正常に動作するか確認
オートフォーカスを実行し、正常に動作するか確認してください。AFボタンをクリックして機能を確認します。
結果を確認し、次の操作を決定してください:
-
はい、 オートフォーカスは正常に動作します >> ステップ6
|
-
上記の手順を完了しても原点復帰の問題が解決しない場合 >> 現場の動画を撮影してください(サンプル動画) そして カスタマーサービスに連絡.
-
考えられる原因:
- メインボードが損傷しており、交換が必要です。
- ドライバーボックスが損傷しており、交換が必要です(可能性は低い)。
- レーザー電源が損傷しており、交換が必要です(可能性は低い)。
|

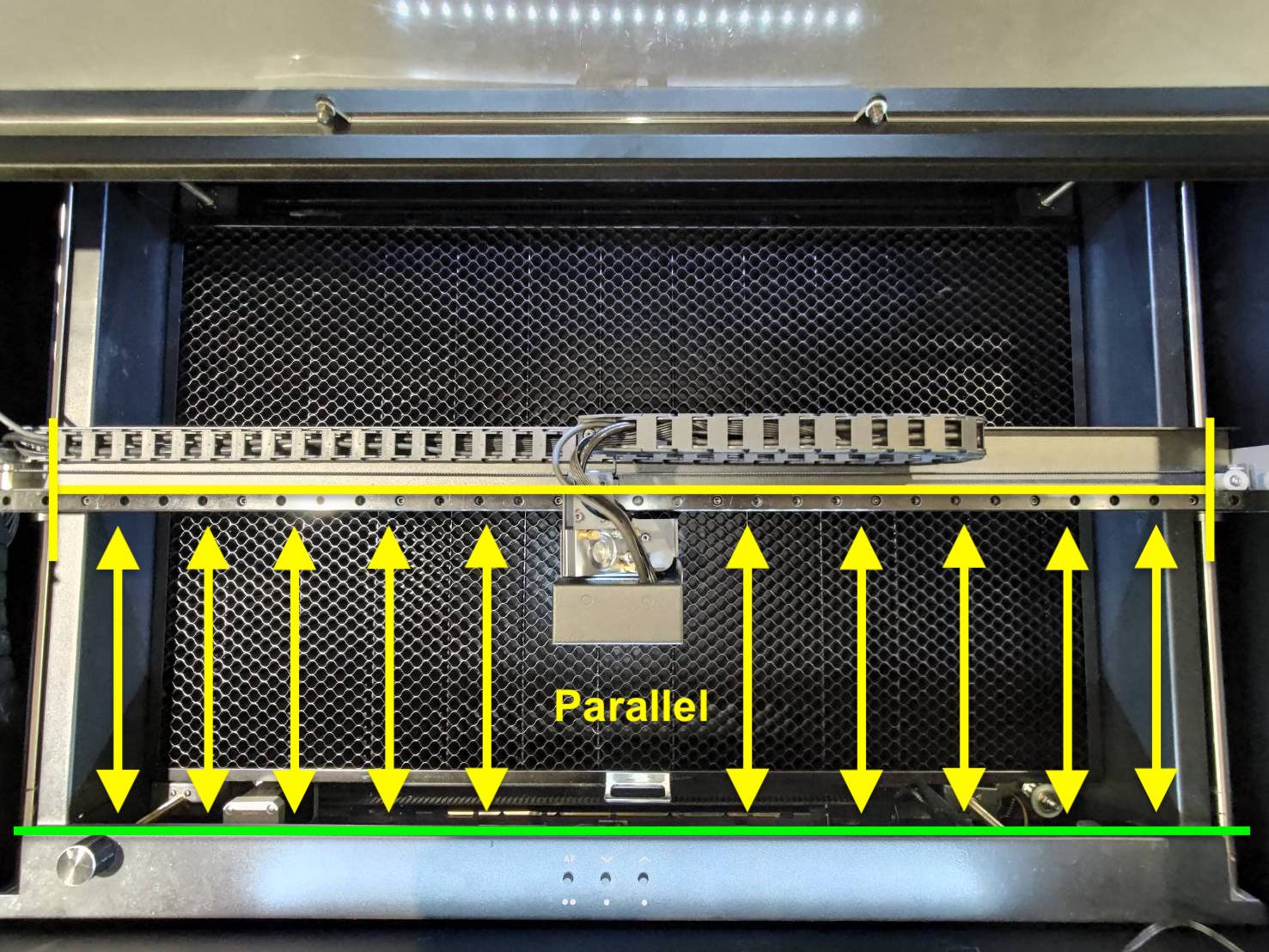

ステップ6 - X軸の水平度確認
- X軸の水平度のテスト及び調整方法については、以下のリンクを参照してください。動画の最後に示されているように、プーリーが緩んでいないことを確認してください。
5-14 X軸水平調整
結果を確認し、次の操作を決定してください:
- 調整後、ホーミングが正常に動作する場合 >> 問題解決
|
-
X軸は平行であるが、 Y軸 原点復帰に失敗する場合 >> ステップ7 ステップ7
|
ステップ7 - センサーの銀色部品と金属タブの調整:
結果を確認し、次の操作を決定してください:
- 調整後、マシンの原点復帰が正常に動作するようになりました >> 問題解決
|
ステップ8 - Y軸接触面の延長:
- リミットスイッチの金属タブ(赤丸)は時間の経過とともに疲労し、感度に影響を与える可能性があります。これは通常、Y軸で発生します。
- 下図のように、X軸にフォームまたは類似の材料を追加することで、板金がY軸リミットスイッチに届かない状況を一時的に解決できます。
結果を確認し、次の操作を決定してください:
- はい、接触面を延長した後、原点復帰は正常に動作します >> 問題解決
|
カスタマーサービスへのお問い合わせ:
この記事で収集された情報(マシンの問題を示す写真やビデオなど)は、販売代理店またはFLUXテクニカルサポートと共有していただく必要があります。
#End
