5-5 材料を切断できない

材料を切断できない場合、焦点距離が正しくない、光路が調整されていない、レーザー管の劣化などの多くの可能性があります。
しかし、私たちの経験に基づくと、 通常、光路の調整ずれが原因です。

以下の手順に従って、問題の原因を特定してください。

準備するもの:

各ステップでは、一部のステップがスキップされる可能性があるため、必要なツールが記載されます。

ステップ1 - すべてのミラーと集光レンズを清掃する

ミラーとフォーカスレンズが汚れていると、レーザー出力が弱くなります。

• 以下のリンクの手順に従って、すべてのミラーとレンズを清掃してください。
  4-6 ミラーとレンズのクリーニング

ステップ1.1 - パラメータが正しく設定されていることを確認する

パネルやBeam Studioでパラメータを変更し忘れることがあります。

• Beam Studio:



• パネル:




ステップ1.2 - 焦点距離を確認する

焦点距離が正しくないと、切断や彫刻の結果に悪影響を及ぼします。

• 以下の記事を参照して、焦点距離を確認し、必要に応じて再調整してください。
  [5-26 焦点距離の調整]


ステップ1.3 - 光路を確認する

経験上、材料を切断できない場合は、通常、光路のずれが原因です。

• 以下のリンクの手順に注意深く従い、必要に応じて光路を再調整してください。
  [4-7 光路の点検 (HEXA & Beambox対応)]


• 点検後はテープを保管しておいてください。


ステップ1.4 - 同じタスクを実行する

• 同じ素材で同じタスクを実行し、切断できるかどうかを確認してください。



結果を確認し、次のアクションを決定します：

ステップ1.5 - テスト用素材の準備

さらなるテストを行うために、以下のいずれかの 2つの素材を準備してください 。

• 3mm透明アクリル（推奨）
  or
  3mmMDF木材

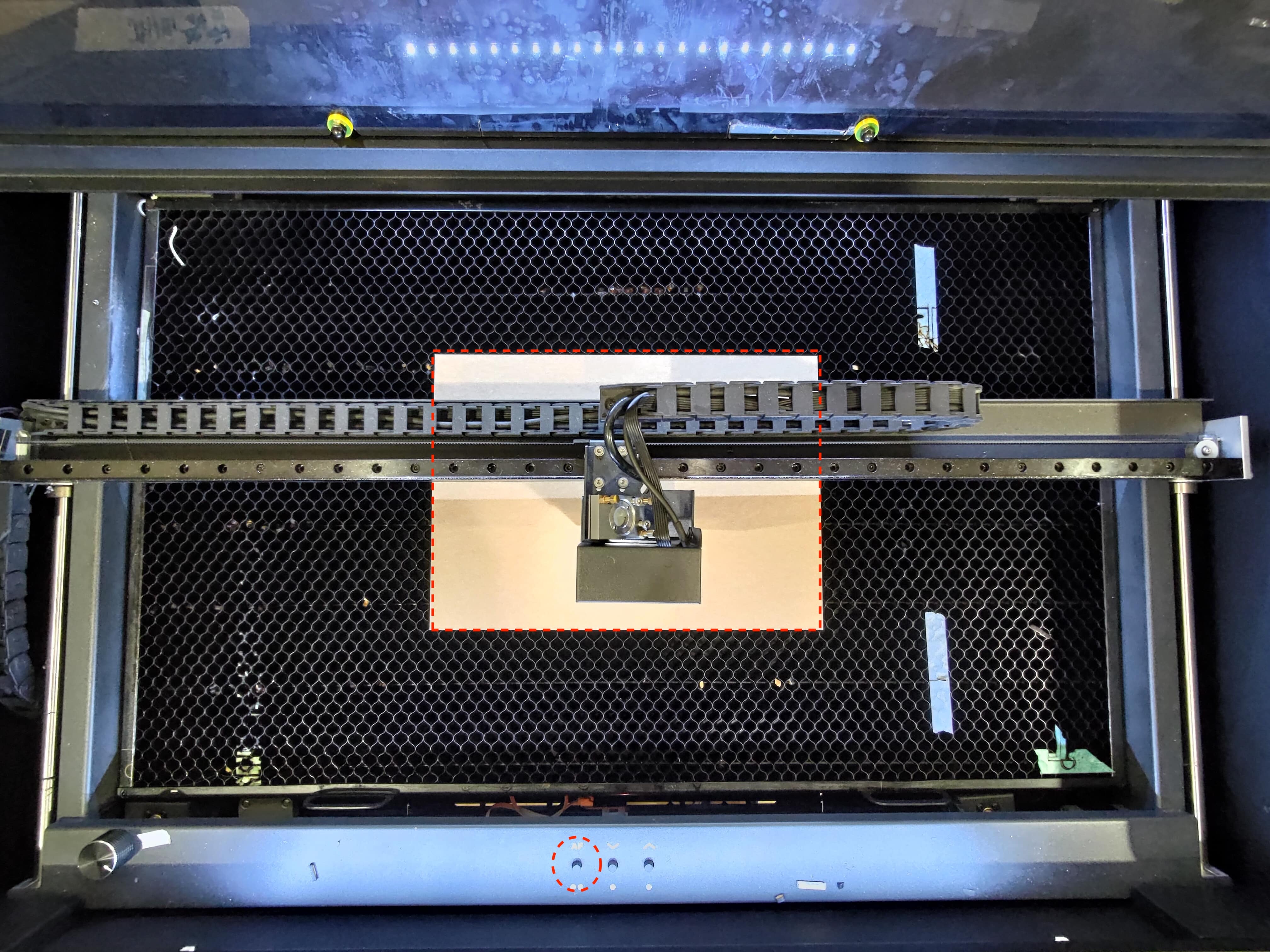

ステップ2 - 中央部の切断テスト

ベッドの中央部での切断能力をテストします。

• 準備した素材（3mmアクリルまたは木材）をベッドの中央に置き、必ずフォーカスを合わせてください。


• Beam Studioでサンプルファイルを切断します。


結果を確認し、次のアクションを決定します：

結果を確認し、次のアクションを決定します：

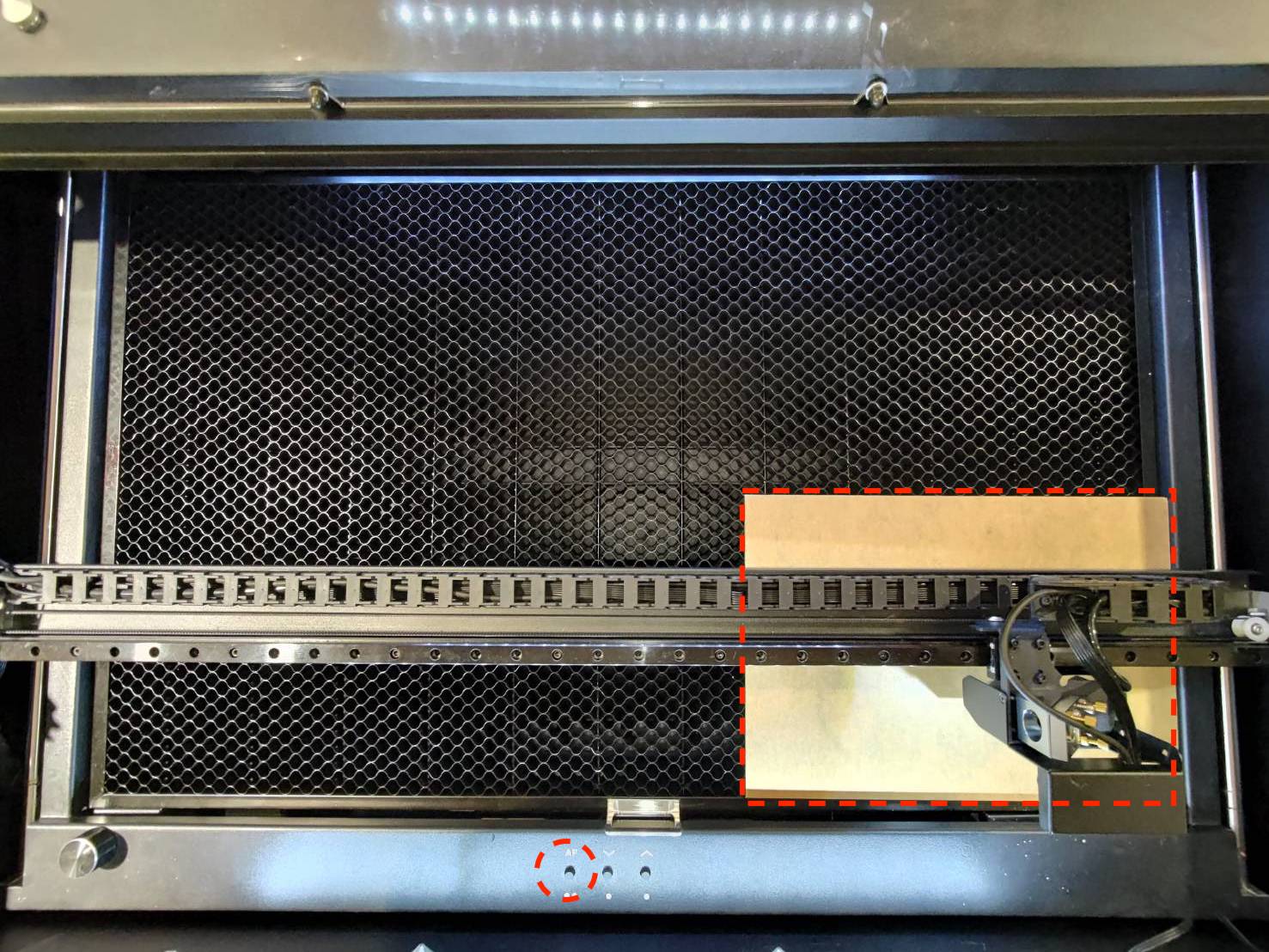

ステップ3 - 右下の切断テスト

このステップでは、ベッドの右下エリアでの切断能力をテストします。

• 用意した材料（3mmアクリルまたは木材）をベッドの右下エリアに置き、必ずフォーカスを合わせてください。



• Beam Studioでサンプルファイルを切断します。


結果を確認し、次のアクションを決定します：

ステップ3.1 - 右下減衰補正

この機能は、ベッド全体での切断の安定性を高めるために設計されています。

• 右下減衰補正機能を有効にしてください。これにより、ベッドの右下エリアでの切断結果が改善されます。
  リンクを参照してください： [5-27 右下減衰補正（HEXA機能）]


• 有効にした後、ステップで説明したように、同じファイルを右下のエリアで再度切断してください ステップ 3.



結果を確認し、次のアクションを決定します：

ステップ4 - ドアセンサーテスト

ドアセンサーの感度が低い、または磁石がドアセンサーを完全にトリガーするのに十分な強さでない場合、レーザー出力が弱くなります。このステップでは、2つのコーンスペーサーをドアのセンサーに取り付けて、センサーが完全にトリガーされるようにします。

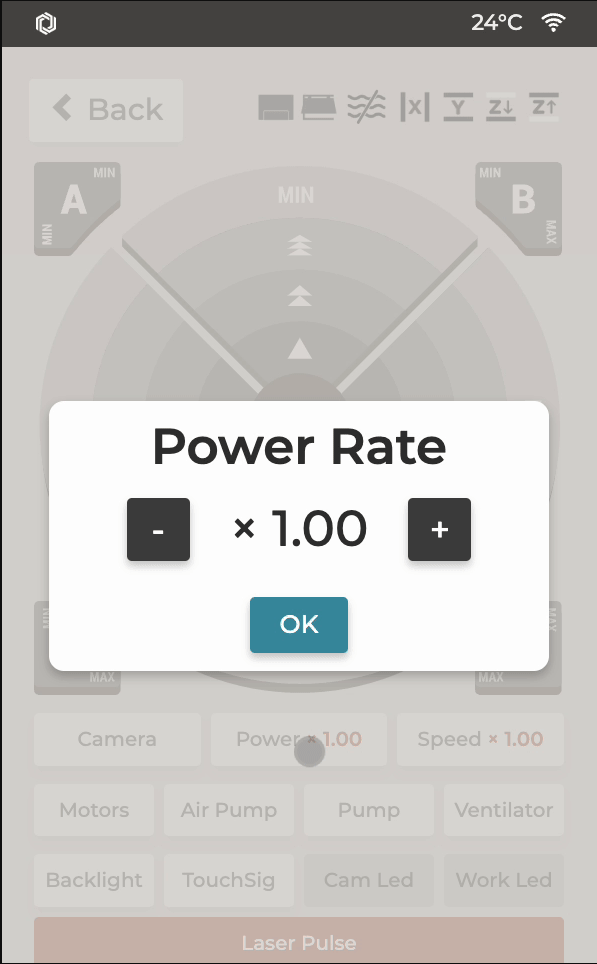

• 安全上の理由から、テスト中にパルスが発生しないように、パワー率を0.01倍に設定してください。





• ドアセンサーはシャーシLEDライトに内蔵されています。 以下のビデオを見て、それを見つけてください。




• ドアセンサーには 赤色の2つのLEDライトがあり、常にONになります.




• 両方のLEDライトの近くにコーンスペーサーを置いてください。 磁石を検出すると、ライトは "明るく" なるはずです。 両方のLEDが同時に磁石を検出すると、ドアクローズ信号がシステムに送信され、パネル上のアイコンが変更されます。




• コーンスペーサーを所定の位置に置いたら、ドアを閉めてください。



• 電力レート設定をx1.00に戻します。



• 同じタスクを実行して、どのように進むかを確認します。
  • 前回中央で失敗した場合は、中央を再テストします。
  • 前回右下のエリアで失敗した場合は、右下のエリアを再テストします。


• タスクを実行した後、マシンの電源を切り、コーンスペーサーを取り外します。


結果を確認し、次のアクションを決定します：

ステップ5 - 電力曲線値を確認する

レーザー出力は、電力曲線の設定の影響を受ける可能性があります。

•  以下のリンクを参照して、電力曲線を350に設定してください。
  （低/左の値は変更する必要はありません。）
  5-28 電力曲線の調整


• このステップをスキップして ステップ6 高さ/右の値がすでに350の場合。


• 同じタスクを実行して、どのように進むかを確認します。
  • 前回中央で失敗した場合は、中央を再テストします。
  • 前回右下のエリアで失敗した場合は、右下のエリアを再テストします。

結果を確認し、次のアクションを決定します：

ステップ6 - 出力率を上げて速度を下げる

問題を絞り込むために、出力率を上げて速度を下げることで切断結果が改善されるかどうかを確認します。

• Beam Studio:


• デフォルトの出力率を次の値だけ上げます 20%.
  (デフォルトが15%の場合、15% + 20% = 35%に設定されます)


• デフォルトの速度を次の値だけ下げます 半分.
  (デフォルトが300mm/sの場合、300mm/s *0.5 = 150mm/sに設定されます)


• 同じタスクを実行して、どのように進むかを確認します。
  • 前回中央で失敗した場合は、中央を再テストします。
  • 前回右下のエリアで失敗した場合は、右下のエリアを再テストします。

結果を確認し、次のアクションを決定します：
