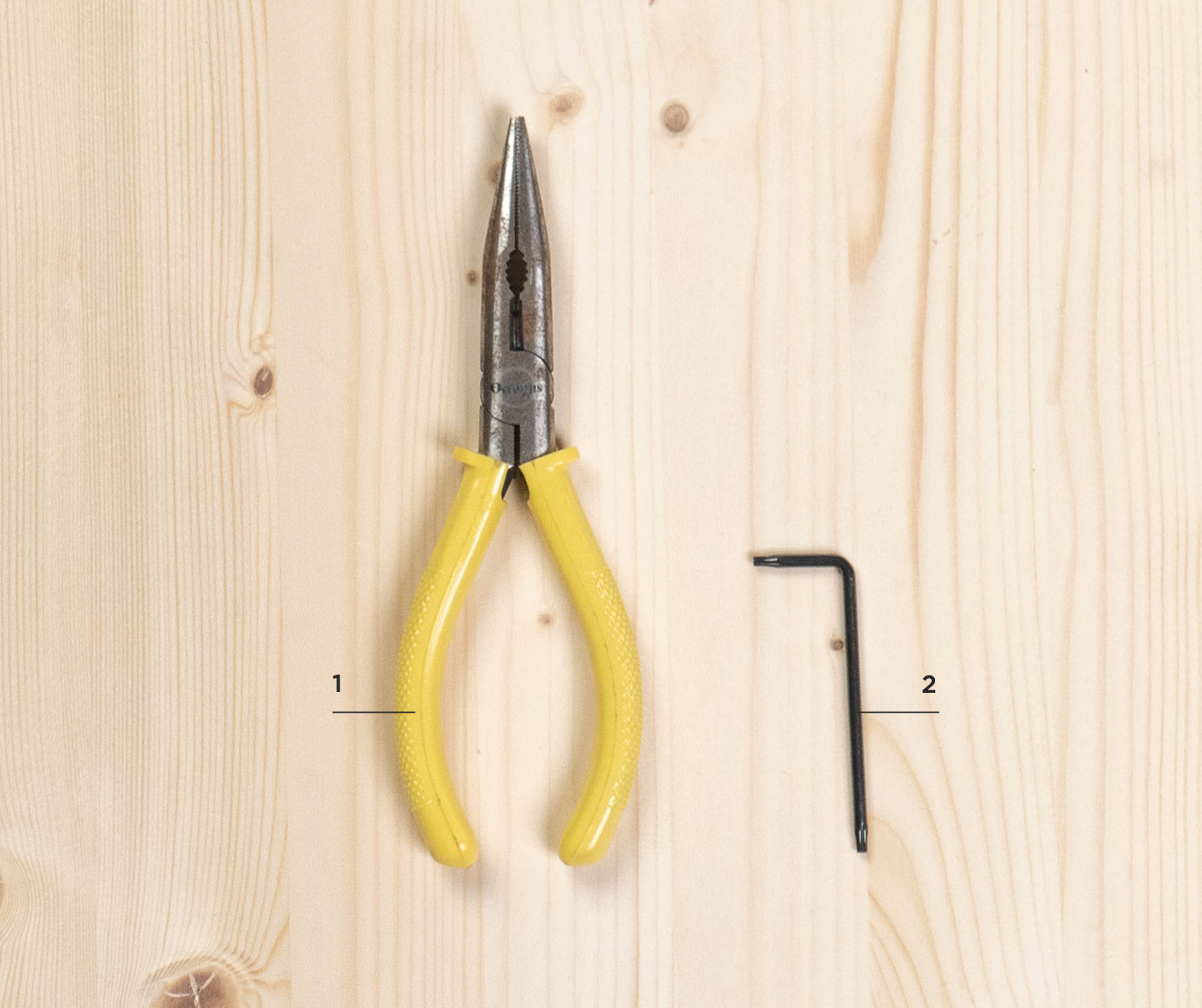

準備するもの: ご自身でご用意いただくもの: 1|ラジオペンチ
付属品箱に含まれるもの: 2|トルクスドライバー
確認項目:

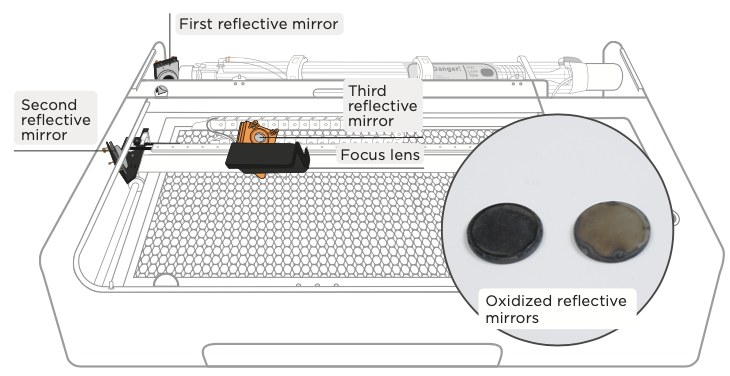

1. ミラーとレンズの酸化や破損の確認: 第1、第2、第3反射ミラーの表面に黒点、白点などがある場合、または深い傷があり、【メンテナンス】ミラーとレンズのクリーニング (p.138)で汚れが取れない場合、または集光レンズが外力で変形や破損している場合は、ミラーとレンズを交換する必要があります。
交換手順:
第1反射ミラー:
a. バックカバーを持ち上げます: トルクスドライバーを使用して、バックカバーの両側にある2本のネジを外し、カバーを持ち上げます。

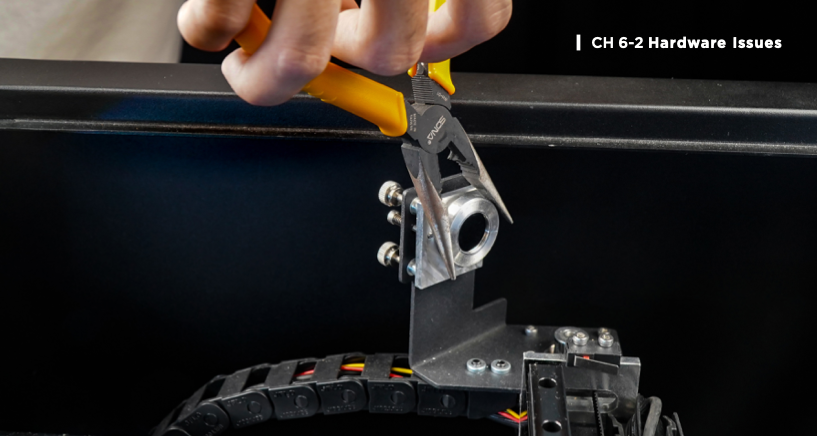

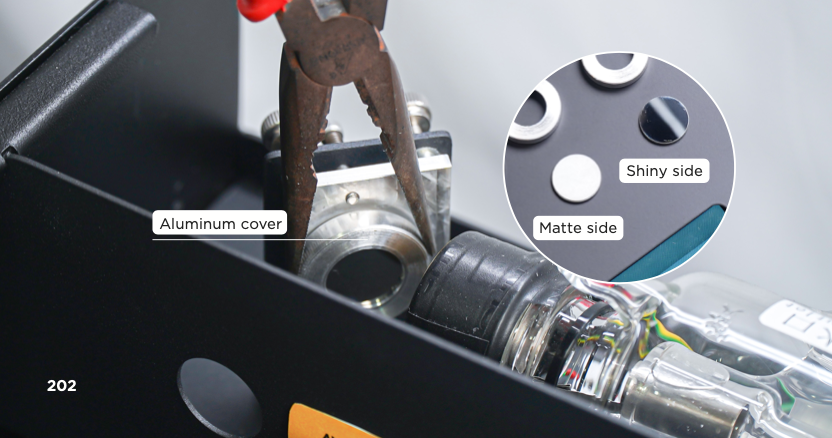

b. アルミカバーを緩めます: ミラーを固定しているアルミカバーを緩めます (ミラーに向かって反時計回りに回します)。回らない場合は、ラジオペンチでアルミフレームを挟んでもう一度回します >

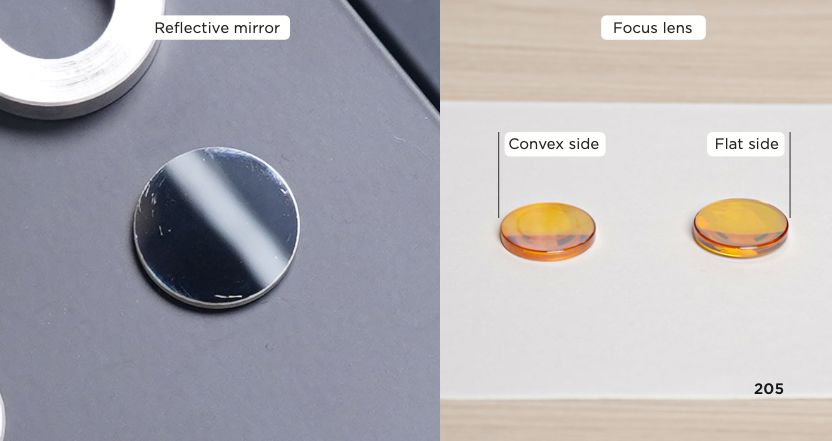

c. ミラーを交換します: 古いミラーを取り出します > 新しいミラーをマット面がミラーホルダーに向くように置きます (レーザービームは光沢面に当たります) >
d. アルミカバーを締めます: アルミカバーをミラーホルダーに締め直します。
第2反射ミラー: ドアカバーを開けた後、第1反射ミラーの手順b〜dに従ってください (第2反射ミラーの位置はp.202の図に示されています)。
第3反射ミラー:

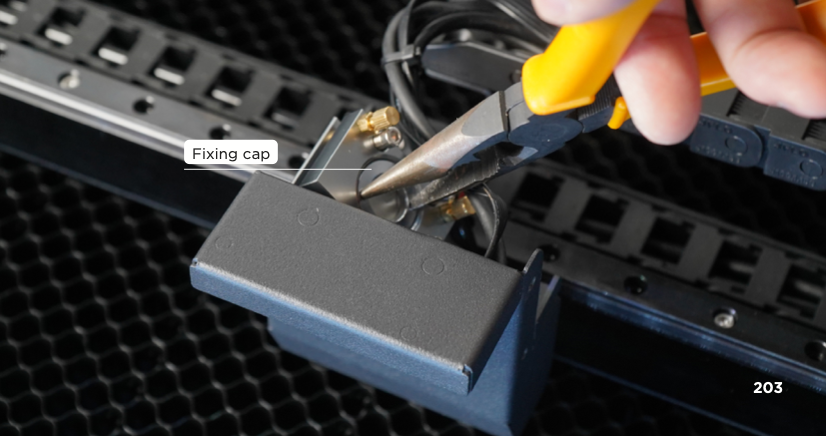

a. 固定キャップを緩めます: ラジオペンチでミラーの固定キャップの2つの丸いポイントを持ち、固定キャップを反時計回りに回して外します >
b. ミラーを交換します: 古いミラーを取り出します。レーザー入口エリアからミラーを引き抜くことができます > 新しいミラーを光沢面がミラーホルダーに向くように置きます >
c. 固定キャップを締めます: ラジオペンチでミラーの固定キャップの2つの丸いポイントを持ち、固定キャップを時計回りに回して締めます。
集光レンズ:

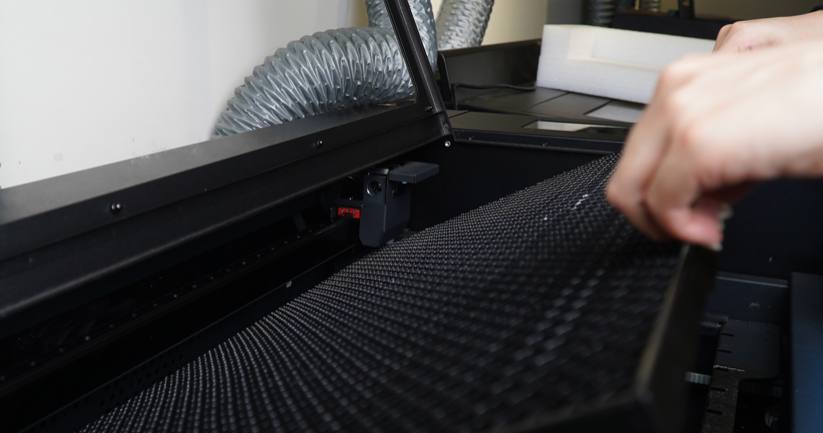

a. ハニカムテーブルを取り外します【メンテナンス】ハニカムテーブルの清掃、ステップ1 (p.135). >

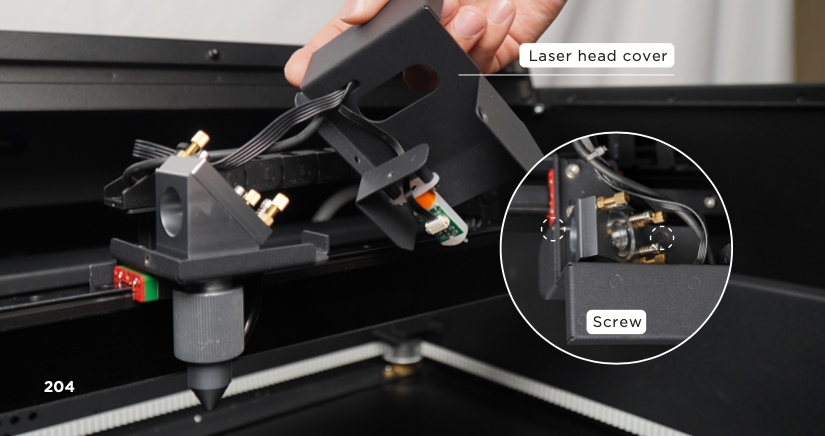

b. レーザーヘッドカバーを横に移動します: トルクスドライバーでレーザーヘッドカバーの2本のネジを緩め、カバーを横に移動します >

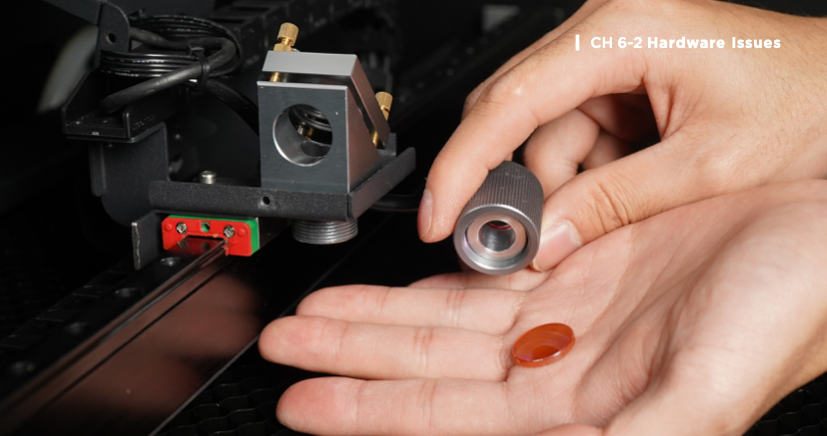

c. レーザーヘッドを取り外します: ノズル固定リングを時計回りに回して外します。外れない場合は、ラジオペンチを使用してください > レーザーヘッドを取り外します。集光レンズが飛び出さないように注意してください >
d. レンズを交換します : 古いレンズを取り外します > 新しいレンズを平らな面を下にしてレーザーヘッドに入れます (レンズの端を持ち、レンズの中を覗くと、凸面では自分の姿が見えますが、平面では見えません) >
e. レーザーヘッドを元に戻します : レーザーヘッドを元に戻します > ノズル固定リングを反時計回りに締めます >
f. レーザーヘッドカバーを締めます : レーザーヘッドカバーの2本のネジを締めます >
g. ハニカムテーブルを元に戻します 【メンテナンス】 ハニカムテーブルの清掃、ステップ3 (p.135)。
トラブルシューティング記録 :
1. 写真 : 以下の写真を撮ります
a. 3つの反射ミラー (酸化の有無)
b. 集光レンズ (酸化や破損の有無)
