説明

レーザーが出力されない原因は複雑です。レーザー管の劣化、レーザー電源(Laser PSU)の故障、システム障害などが考えられます。

以下の手順に従って、問題のトラブルシューティングを行ってください。

考えられる原因

システムの障害 (ファームウェアの再更新、工場出荷時の状態へのリセット、SDカードの再フラッシュ)
光学パス(OPA)のアライメントがずれている
ソフトウェアでパワー率と速度の設定が間違っている
レーザー管が劣化している
レーザー電源(Laser PSU)が故障している
ドアセンサーが故障している (可能性は低い)

必要な工具

T8トルクスドライバー
両面テープ
ペンまたは鉛筆 (オプション - テスト結果による)
マグネット x2 (オプション)
ゴム手袋 (オプション - テスト結果による)

ステップ1

下の動画を確認し、症状が自分のマシンと似ているかどうかを判断してください。
(HEXAの動作中にレーザー出力がなく、大きなパチパチ音がする場合は、
チューブが破損していることを示しています。)

結果と次のアクションを決定します:

はい、私のマシンにも同様の症状や音があります >> マシンの使用を中止し、カスタマーサービスに連絡してください
- 考えられる原因: レーザー管が破損しており、交換する必要があります。

いいえ、私のマシンにはひび割れ音がありません >> ステップ 1.1

ステップ 1.1

お使いのアプリケーションが以下の説明と類似しているかどうかを確認してください。

約10％の低出力率でレーザー出力がない。
低出力率でレーザー出力が強すぎる。（彫刻結果が暗すぎるか、カットになるなど）

結果と次のアクションを決定します:

はい、私のマシンは上記の説明のいずれかで同様の動作をします >>
5-28 パワーカーブ調整 >> 調整後、問題が解決しない場合は、次の手順に進んでくださいステップ 2

いいえ、私の機械には上記の症状はありません >> ステップ 2

ステップ 2

ソフトウェアで出力率と速度の設定が正しいことを確認します。

Step

結果と次のアクションを決定します:

はい、設定は正しいです >> ステップ 2.1

いいえ、設定は正しくありません >> 設定を変更する >>
設定を変更した後、問題が解決しない場合は、次の手順に進みますステップ 2.1

ステップ 2.1

出力率の設定を2倍にし、タスクを開始して、レーザーが出力されるかどうかを確認します。
（たとえば、出力率が元々15％の場合は、30％に上げてタスクを開始します。）

結果と次のアクションを決定します:

はい、レーザーが出力されます >> お使いのマシンはまだ動作可能です
- 提案: レーザー管が完全に劣化するまで、すべてのタスクで出力率を上げ、速度を下げてください
- 考えられる原因: レーザー管がわずかに劣化しています

いいえ、レーザーは出力されません >> ステップ3

ステップ3

マシンの電源を切ります。

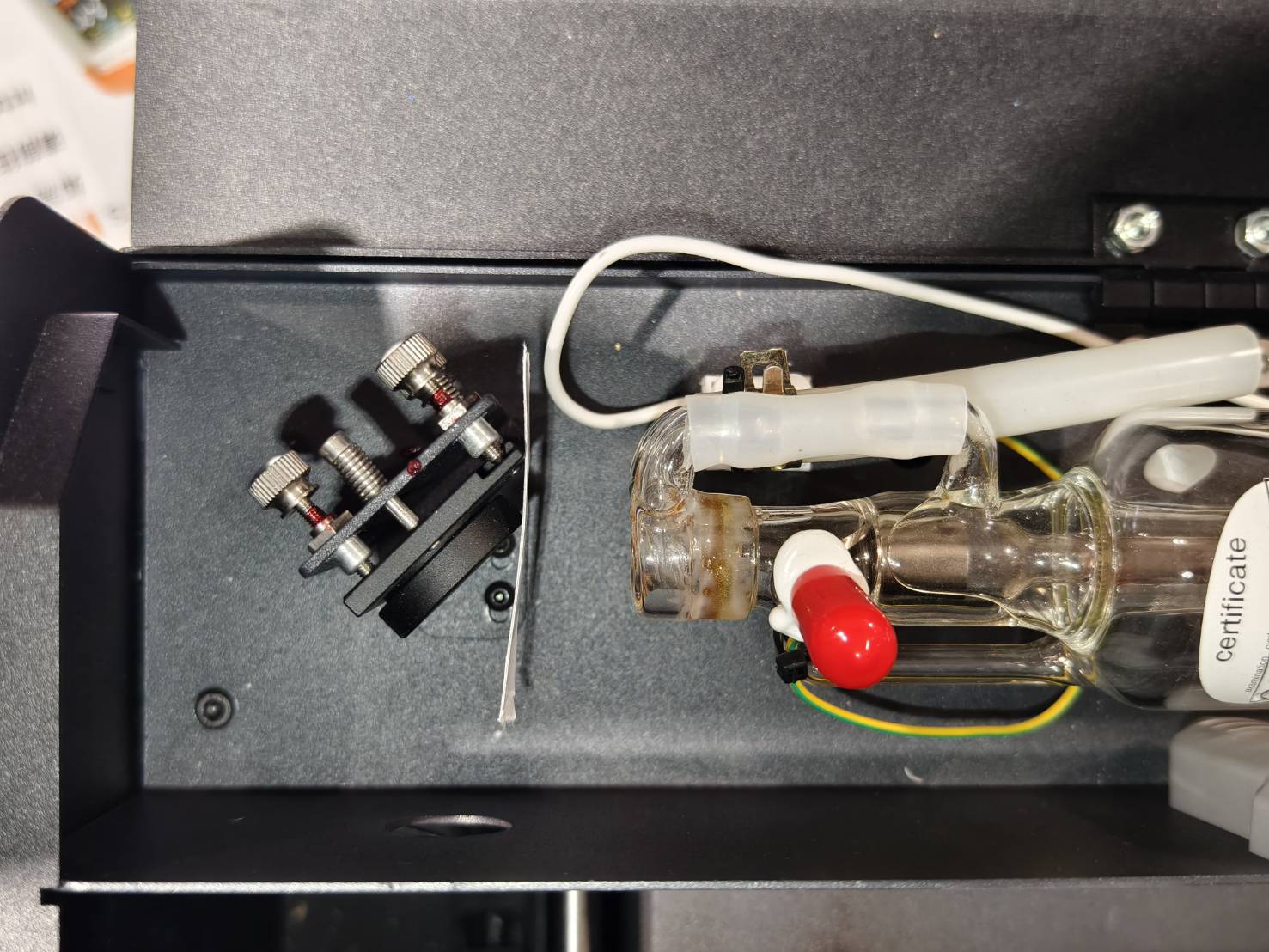

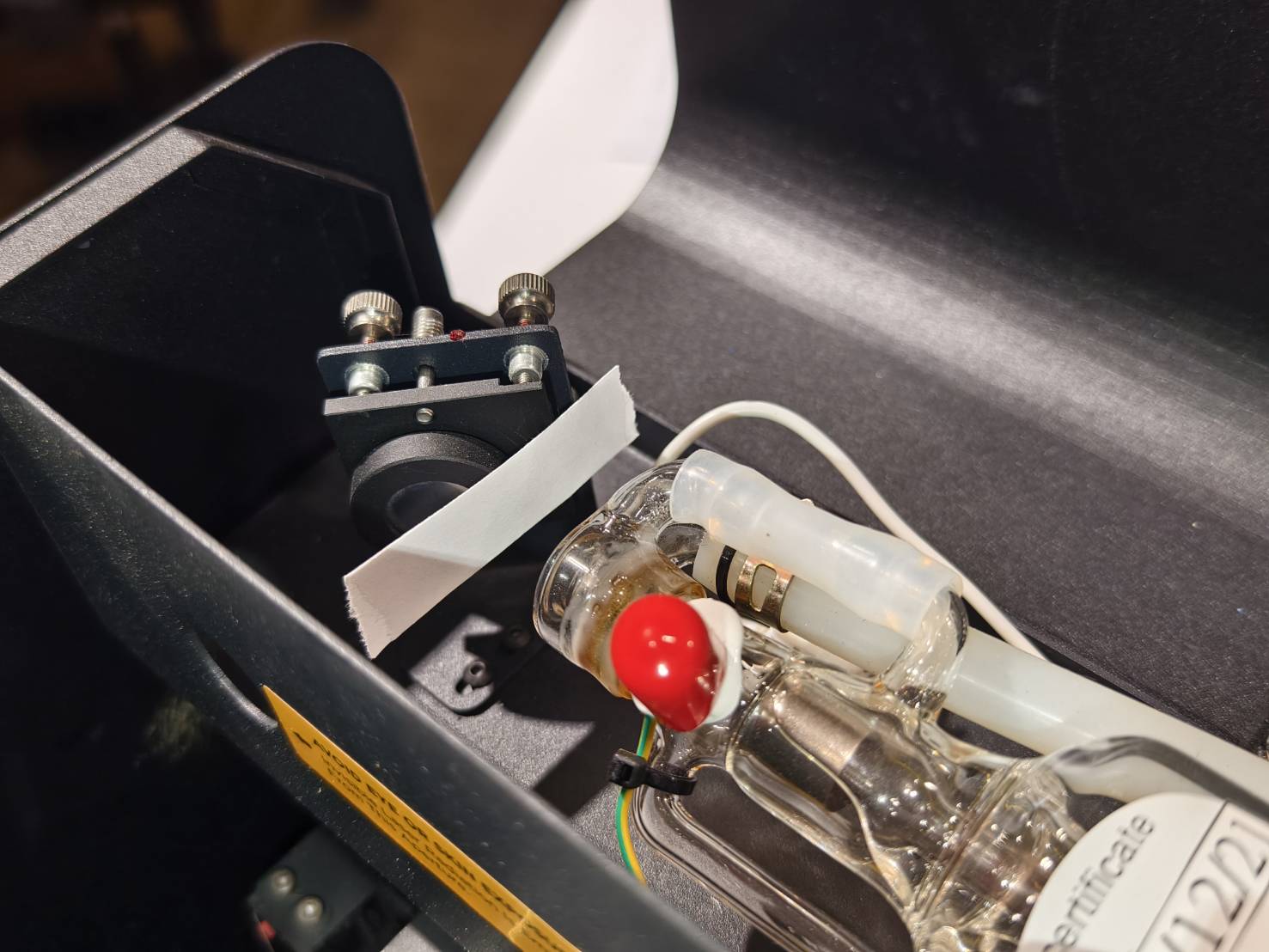

背面のカバーを開け、第1ミラーに新しい両面テープを貼ります。
マシンの背面カバーに2つのマグネットがある場合は、カバーを元に戻す必要があります。
テープを貼り付けた後、 ステップ3.1.

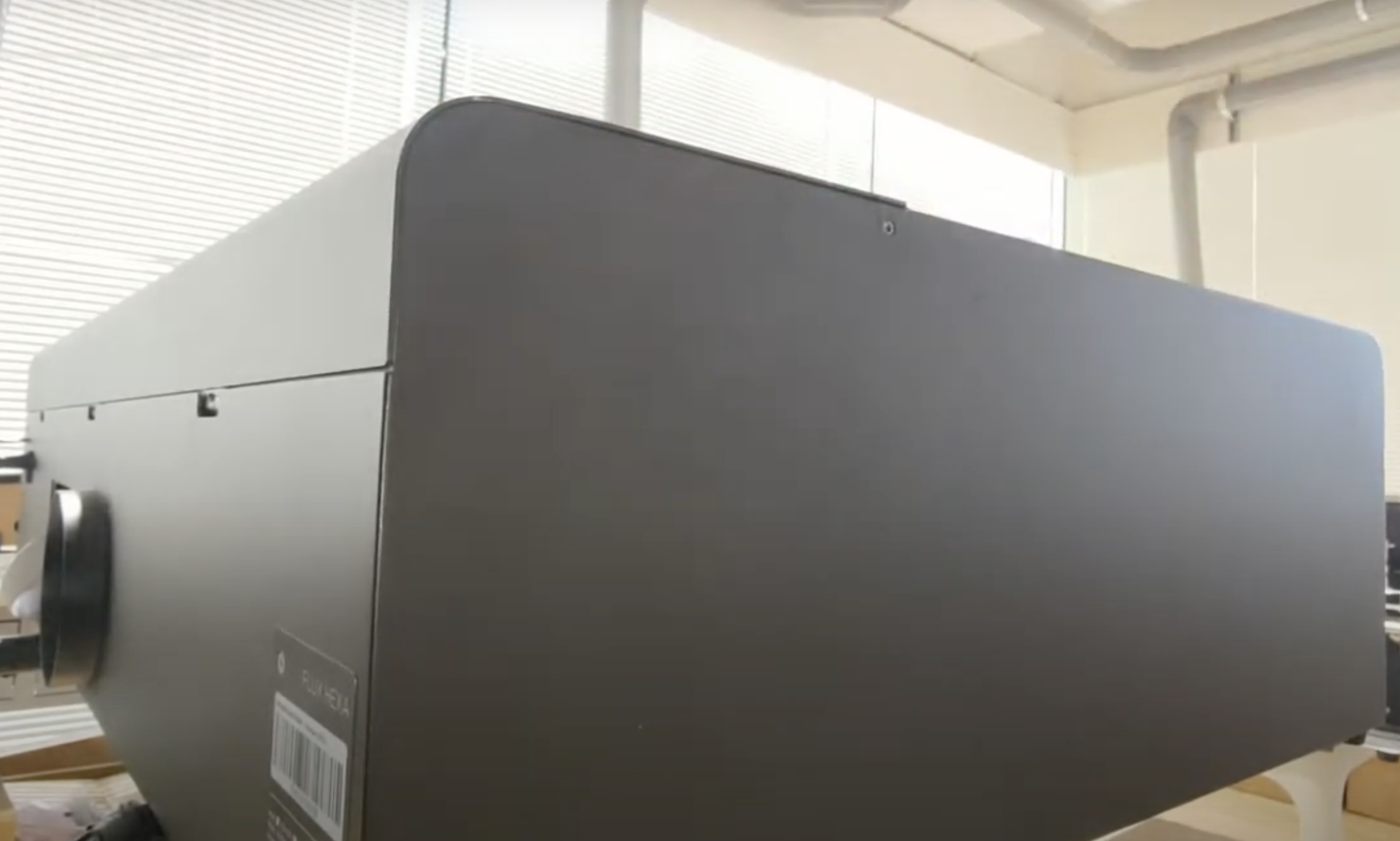

T8ドライバーを使用して、マシン背面のネジを外すと、背面カバーを取り外すことができます。（背面カバーを開くクリップがある動画を参照できます。）

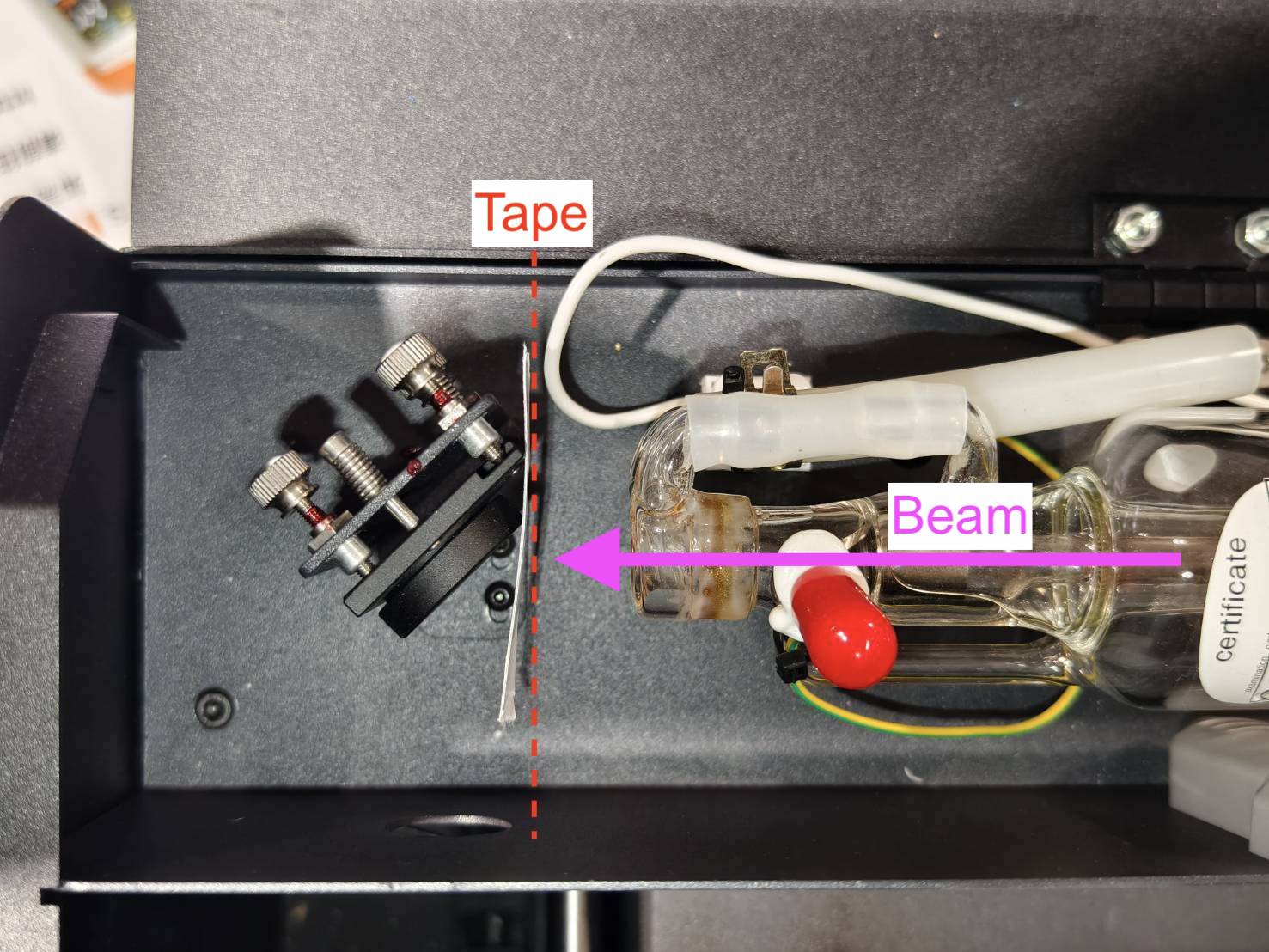

ミラーにテープを貼り付けて、ビームに対して90度の角度になるようにします。
背面カバーを閉めます。

ステップ3.1

5回のパルスを発生させ、テープに焼き跡があるかどうかを確認します。
（テープの結果を判断するには、例を参照してください。）

A. マシンの電源を入れます。
B. 蓋を閉めます。

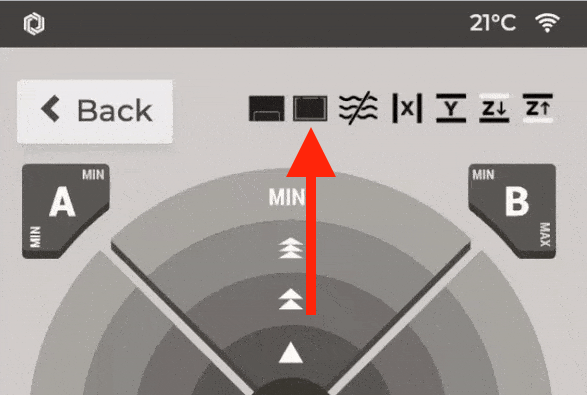

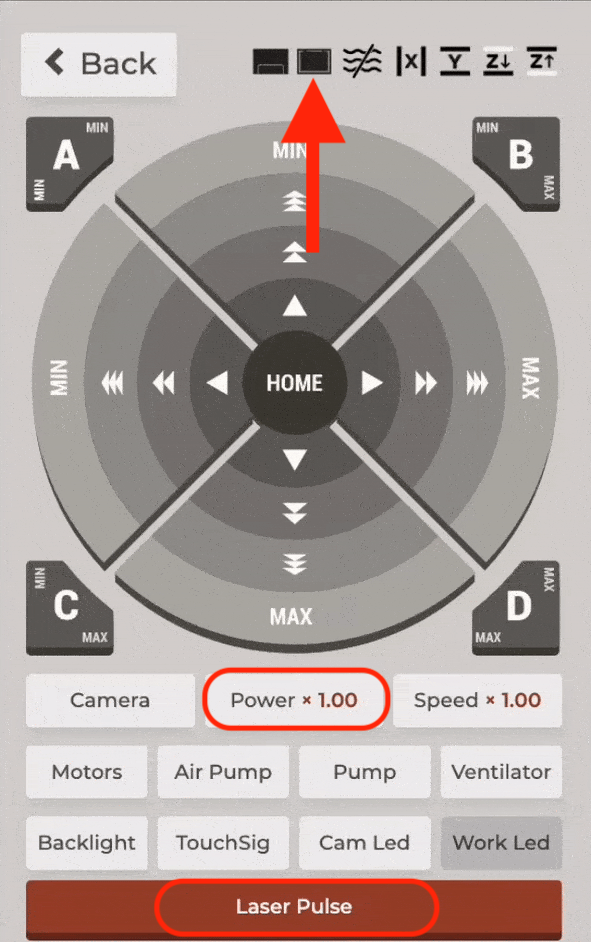

C. メンテナンスモードに入り、ホーミング処理が完了するまで待ちます。
（ドアアイコンが閉じていることを確認してください。閉じていないとパルスを発生させることができません。）
D. パルスボタンを見つけます。
E. 1回押す = 1パルス、2回押す = 2パルスというように続きます。
F. テープを確認します
⚠︎ ドアの蓋を閉めた状態でパルスを発生させてください。
