免責事項

beamoをLightBurnで制御するには、LightBurnソフトウェアの公式版をダウンロードする必要があります。LightBurnはサードパーティ製ソフトウェアであるため、FLUXはその操作によって生じたいかなる損失に対しても責任を負いかねます。

beamoのファームウェアは様々なテストを経ていますが、LightBurnソフトウェアの一部機能がマシンと互換性がない可能性があります。互換性の問題によりエラーが発生した場合は、 以下のリンクの手順に従って、お近くの販売店またはFLUXサポートに適切に問題を報告してください。 [カスタマーサービスへのお問い合わせ]

開始する前に

ファームウェアをv4.2.1以上にアップデートしてください。

beamoの操作パネルで 「MACHINE → 最新のファームウェアにアップデート」 を選択します。
また、ファームウェアは Beam Studioからもアップデートできます。
ファームウェアを 公式ウェブサイトからダウンロードしてください。その後、 「マシン→ファームウェアの更新」 をクリックします。 その後、コンピューター上のファームウェアファイルを選択して、マシンのファームウェアを選択したバージョンに更新します。

2.この設定ファイルをダウンロードしてください： beamo_Preset

注意：提供した設定ファイルには、GCodeと通信速度の設定が含まれています。設定ファイルを使用しない場合は、 「デバイス設定」で個別に設定してください。（詳細については、 この記事 を参照してください）

LightBurnの設定

LightBurnをダウンロードするには、 こちら.

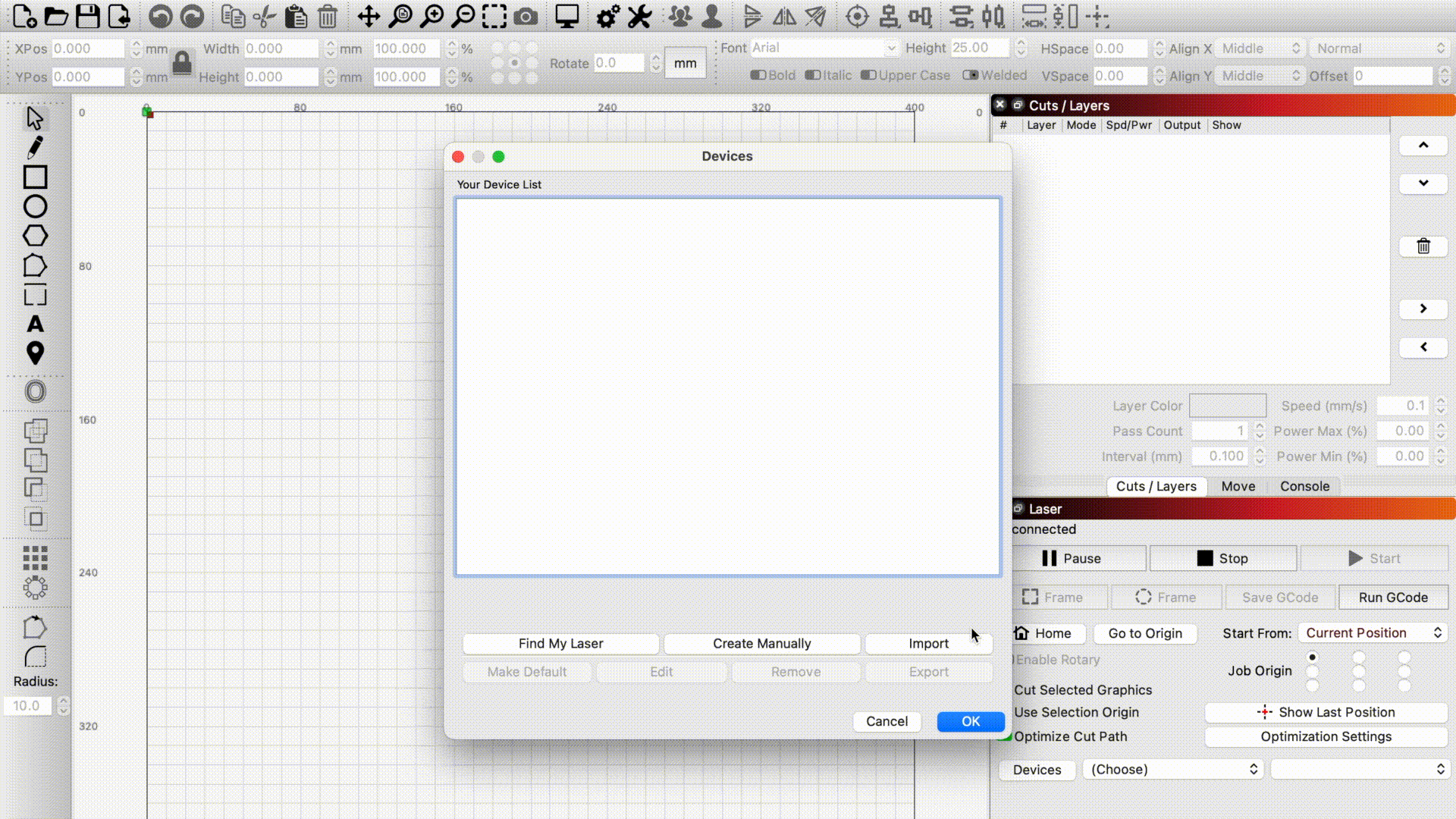

1. LightBurnを起動し、 「デバイス」 を 「レーザー」 タブをクリックします。

2. 「インポート」 をクリックして、ダウンロードしたファイルを beamo_Preset インポートします。

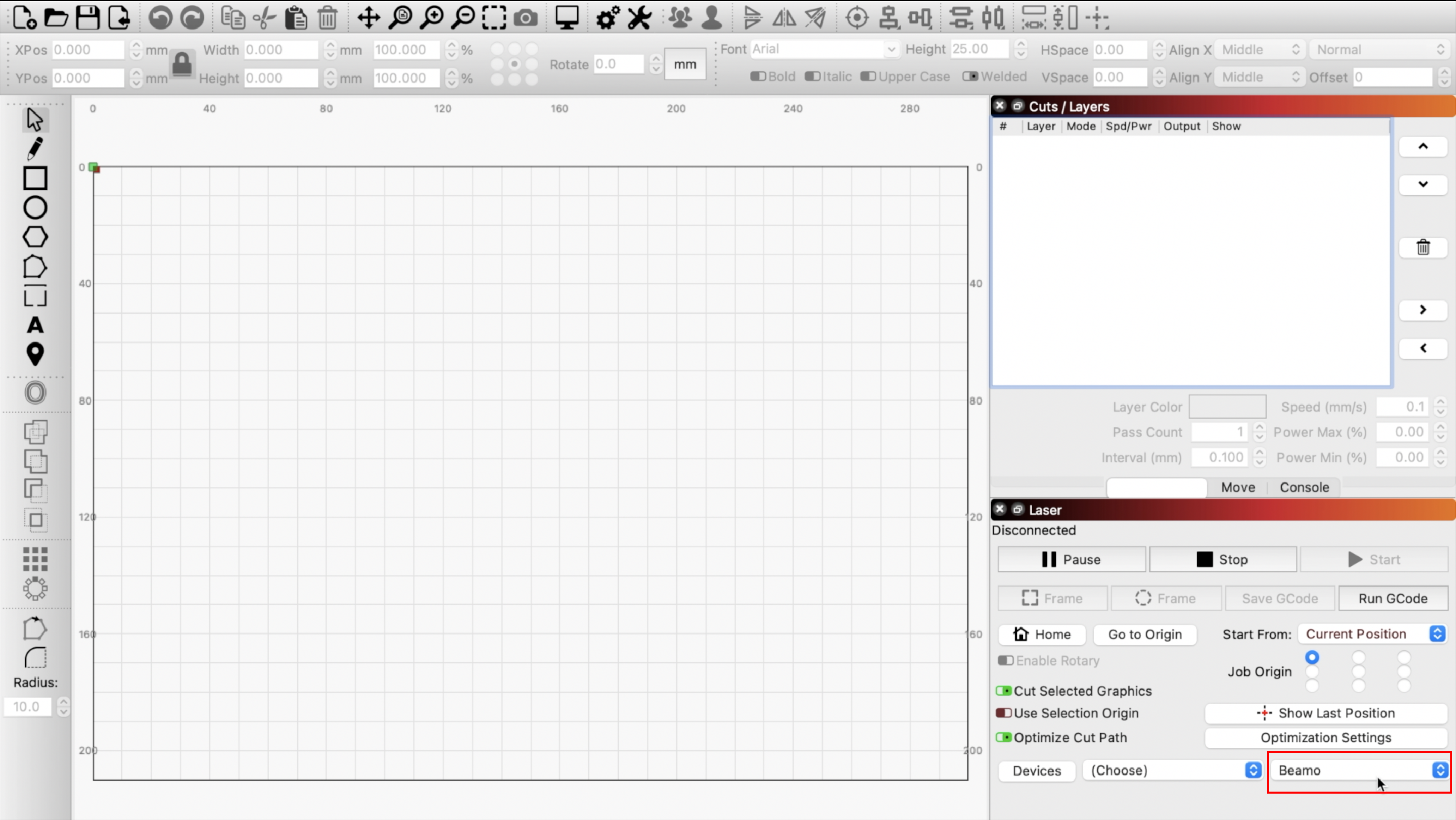

3. ファイルが正常にインポートされると、以下のデバイス情報が表示されます。

LightBurn ブリッジケーブルでコンピューターを機器に接続する

1. LightBurnケーブルを機器側面のUSBポートに接続します。

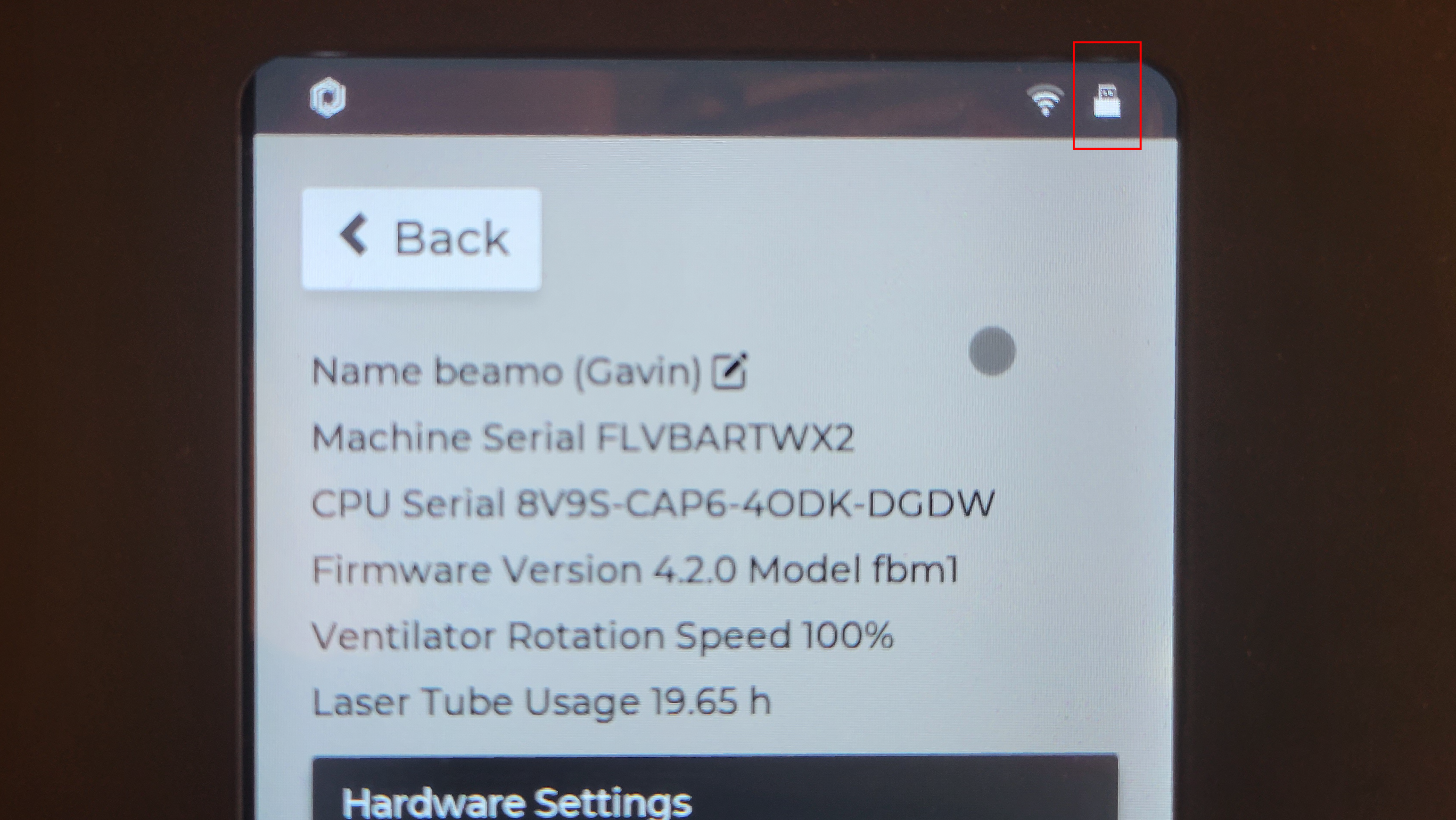

（USBアイコン が機器のパネル右上に表示され、接続が正常に完了したことを示します。）

2. LightBurn ブリッジケーブルのもう一方の端をコンピューターに接続します。

3. 正しいUSBポート名を選択してください。誤ったポートを選択すると接続に失敗します。複数のポートを試す必要がある場合があります。接続が成功すると、コンソールタブに以下の情報が表示されます。

原点復帰テスト

コンピューターが機器に正常に接続されると、機器は自動的に原点復帰を開始します。自動的に開始されない場合は、原点復帰ボタンをクリックして機能が正常に動作するか確認してください。

操作開始

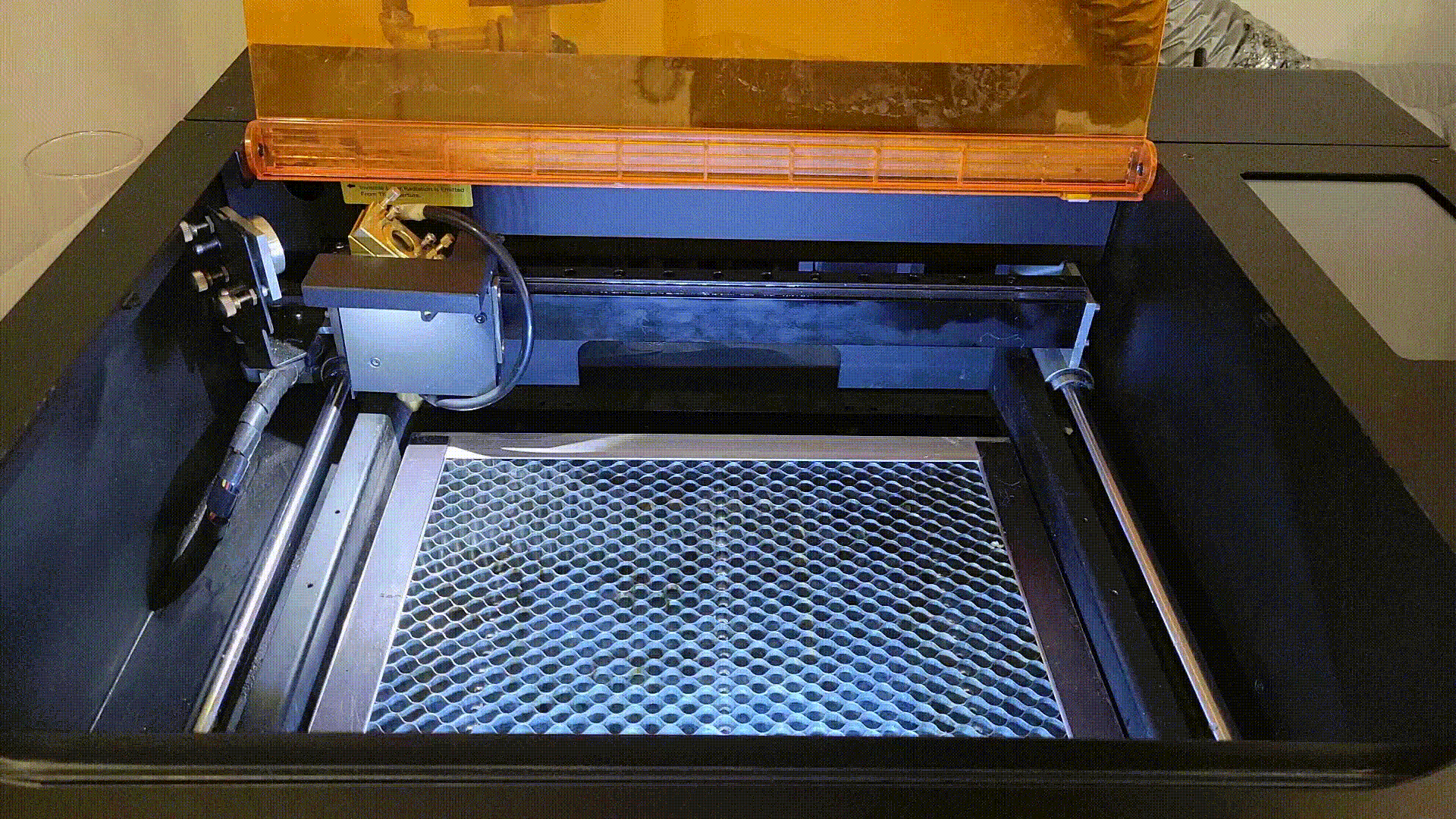

1. 機器内に材料をセットします

2. 焦点合わせ

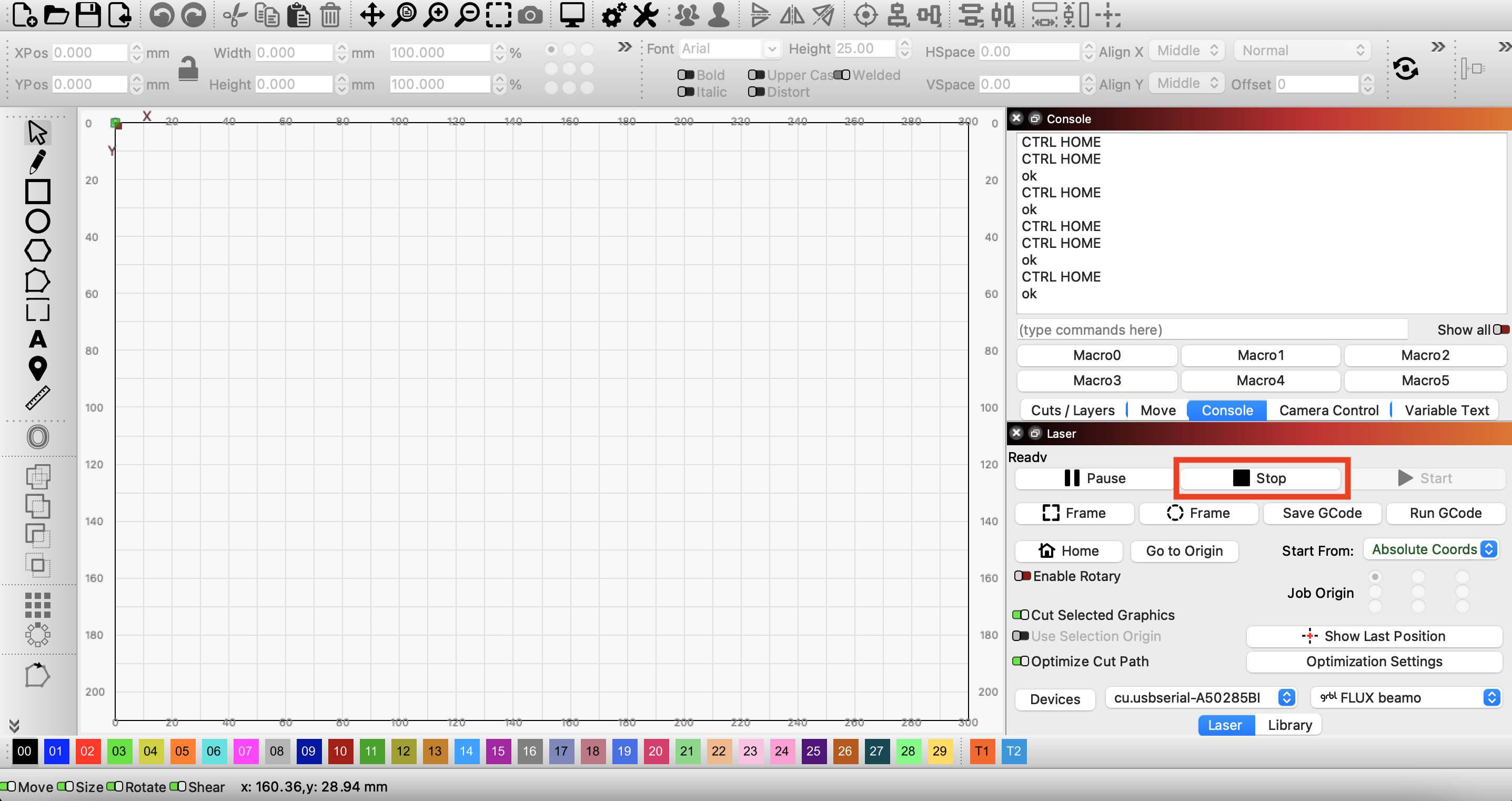

- 「停止」 パネルの 「レーザー」 ボタンをクリックして、モーターを解放します。

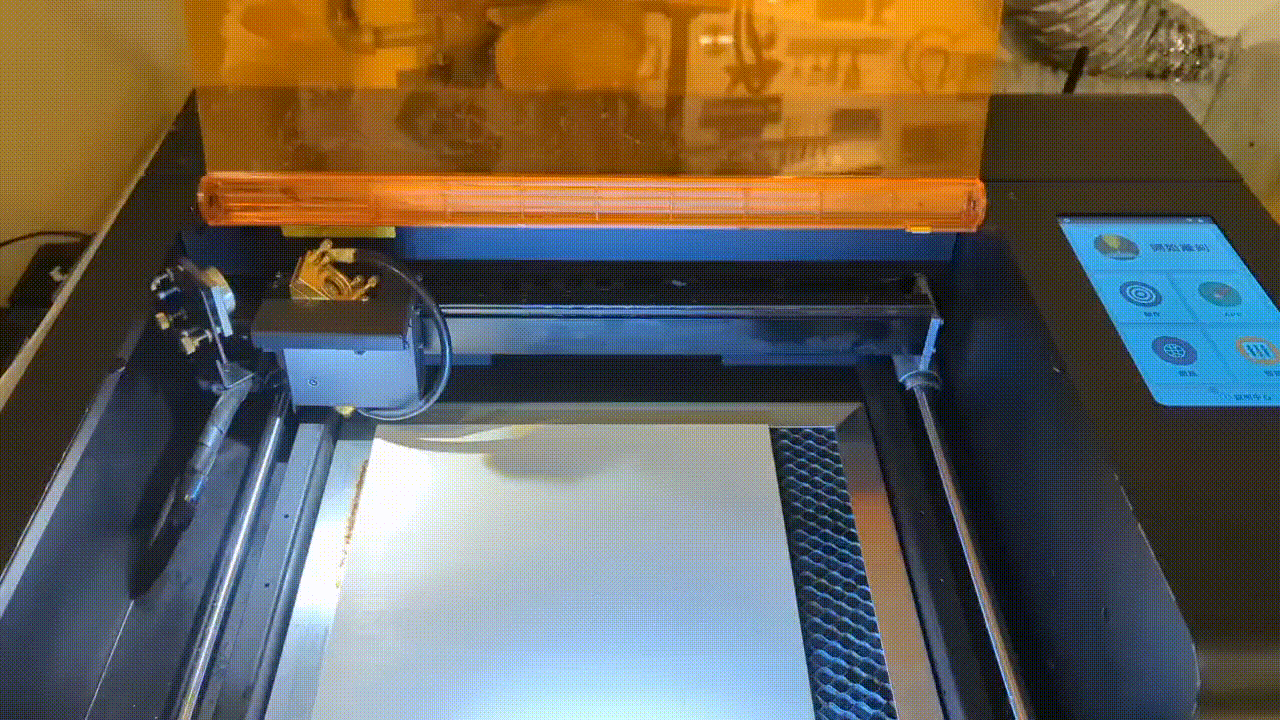

- レーザーヘッドを素材の上に移動させます。

- 焦点を調整します
beamoのフォーカス調整には、標準モデルかオートフォーカスアドオンモデルかによって、2つの方法があります。以下の手順 この記事 に従って操作してください。 （彫刻・切断作業の前に、必ずフォーカス距離が正しく設定されていることを確認してください。）

注意：

• LightBurnの制御開始から3分以内に、機械が自動的にモーターを解放することを確認してください。 モーターが長時間ロックされたままだと、機械が損傷する可能性があります。 （クリックして 「停止」 パネルの 「レーザー」 パネルでモーターを解放します）
• モーターを解放した後、レーザーヘッドを動かした場合は、ジョブを送信する前に必ず「原点復帰」を押して位置をリセットしてください。そうしないと、衝突の危険性があります。

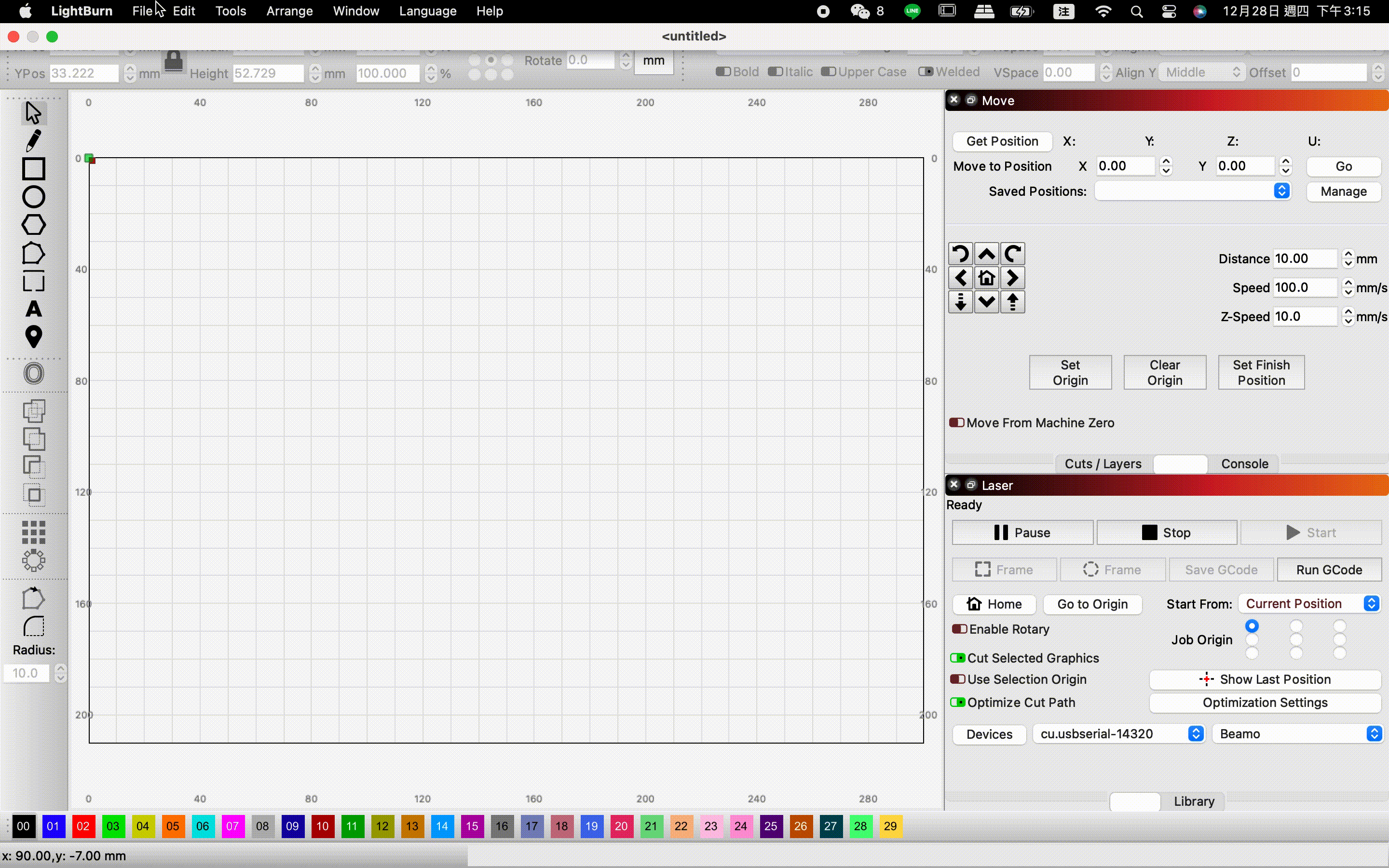

3. LightBurnにファイルをインポートする

上のアイコンをクリックしてファイルをインポートするか、ファイルを直接作業エリアにドラッグ＆ドロップしてください。

4. パラメータを設定する

パターンまたはレイヤーをクリックし、画面右下のパネルでパラメータを設定します。 カット / レイヤー タブをクリックします。

5. 「オーバースキャン」効果を有効にする

- レイヤーが 「塗りつぶし、塗りつぶし+線、画像、またはオフセット塗りつぶし」 モードに設定されている場合、 「オーバースキャン」 機能を有効にすることをお勧めします。

- レイヤーをダブルクリックして カット設定エディターオーバースキャン効果をオンにし、パーセンテージを入力します。

注意：速度と材料によってパラメーター設定が異なります。本記事の末尾にある「材料パラメーターの推奨設定」をご参照ください。

6. 開始位置を設定する

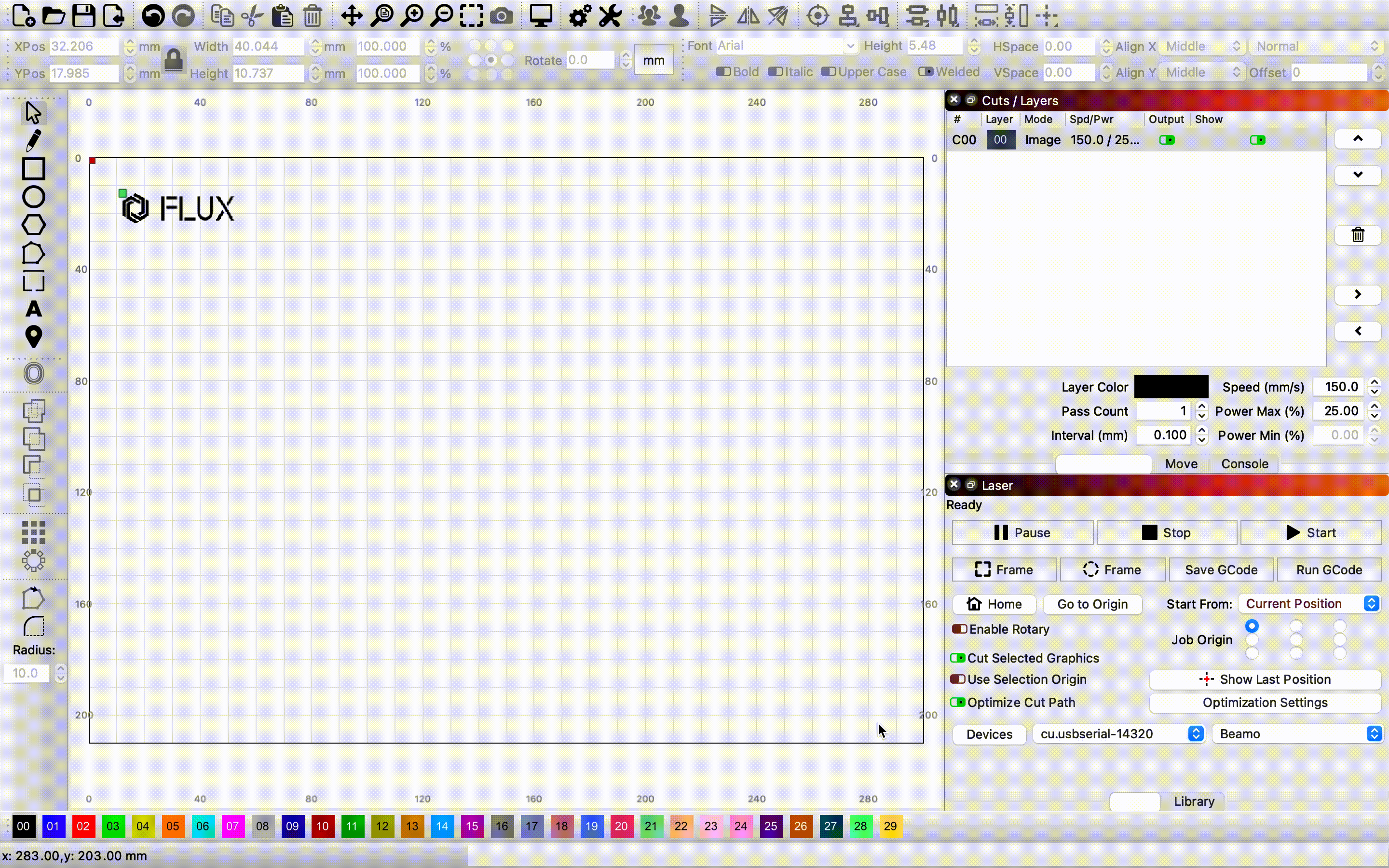

選択 「絶対座標」 ドロップダウンリストから 「開始位置」 を 「レーザー」 タブをクリックします。

注意：「絶対座標」の操作は Beam Studioからもアップデートできます。と非常に類似しているため、Beam Studioからもアップデートできます。の使用経験がある方に強くお勧めします。

絶対座標

メイン編集ウィンドウに表示されているのは、お使いのマシンの作業エリアです。このエリアに配置したものは、マシン上の対応する位置で切断されます。

7. レーザーパネルの「原点復帰」をクリックします。

モーターを解放した後、レーザーヘッドを動かした場合は、ジョブを送信する前に必ず「原点復帰」を押して位置をリセットしてください。そうしないと、衝突の危険性があります。

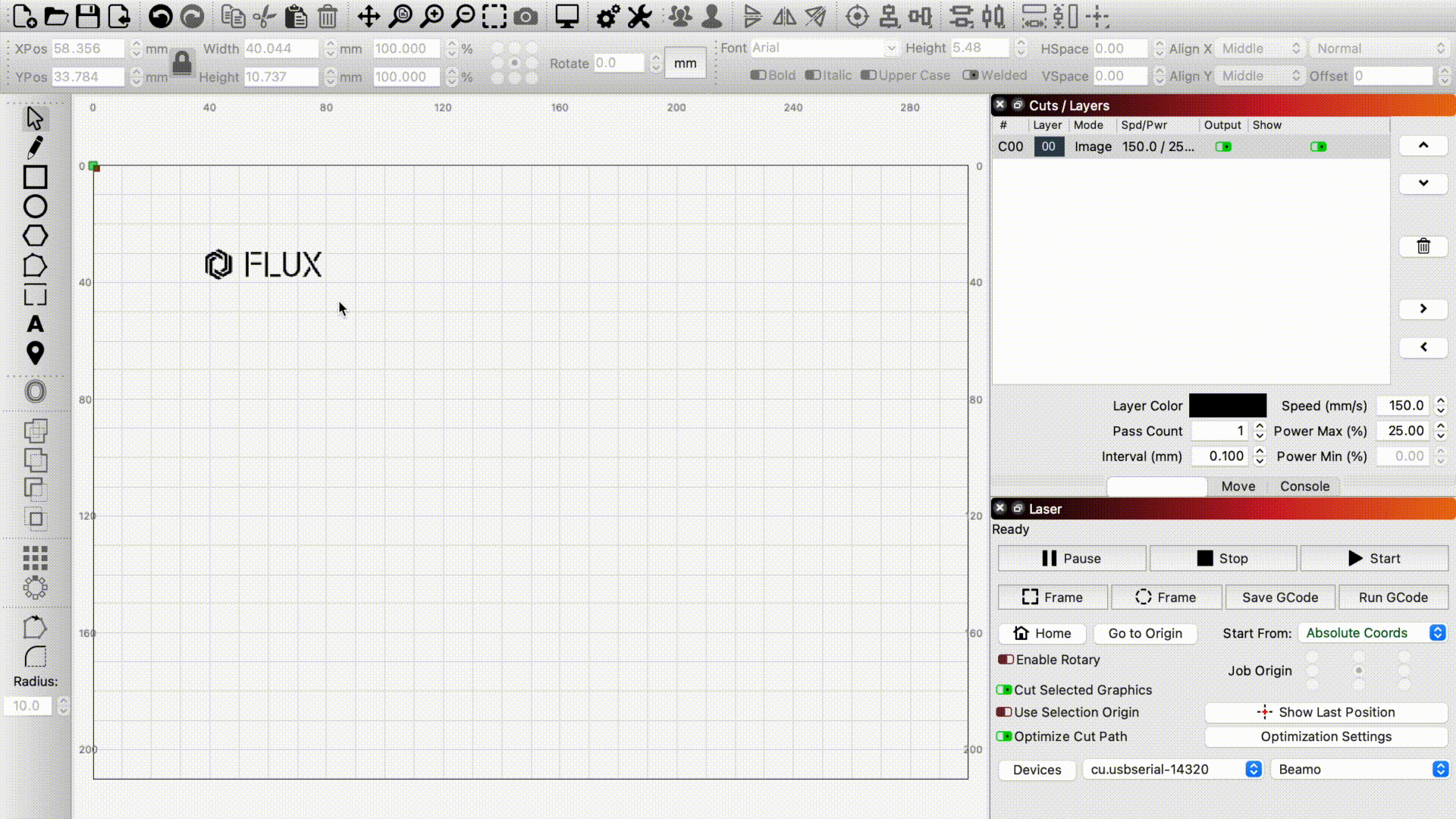

8. 作業範囲をプレビューする

プレビューしたい画像を選択し、 「フレーム」 をクリックして、パターンが予定位置に彫刻されるかどうかを確認します。

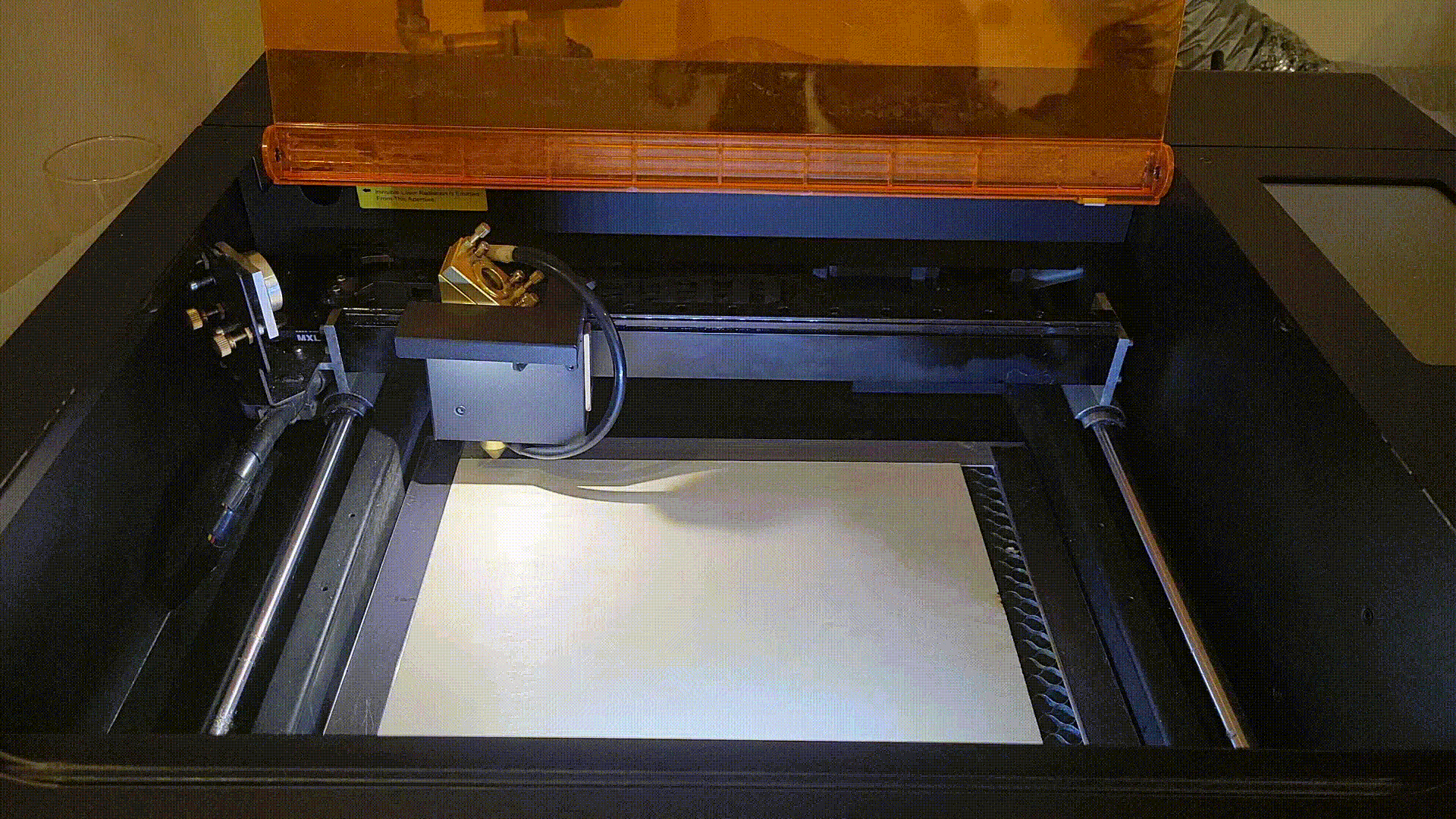

9. ドアを閉める

10. "原点復帰" をクリックしてジョブを送信

画像を選択し、 "開始" を 「レーザー」 タブをクリックしてジョブを送信します。

注意： プロジェクト実行中にケーブルを外すと操作が停止します。ジョブ実行中はケーブルが確実に接続されていることを確認してください。

11. 彫刻結果

注意: 彫刻結果がぼやけている、不鮮明、または色が薄い場合は、レーザーヘッドが正確にフォーカスされているか確認してください。

____________________________________________________________________________________

絶対座標以外にも、LightBurnにマシンの作業エリア内でパターンを配置する方法を指定する他のオプションがあります。

現在位置

ジョブは、レーザーヘッドの現在位置を基準に切断/彫刻されます。

ジョブ原点

設定 "ジョブ原点" は、レーザーに対してジョブをどのように配置するかをLightBurnに指示します。

(メイン編集ウィンドウに表示される緑色の"ジョブ原点"インジケーターは、設定を変更すると移動します。)

____________________________________________________________________________________

材料パラメーターの推奨設定

beamo

____________________________________________________________________________________

ロータリー彫刻

以下の手順に従ってください LightBurn ブリッジケーブル - beamo ロータリーモジュール 1.0 に従って操作してください。
