開始する前に

ロータリーモジュール 1.0 のインストール

ロータリーモジュール 1.0 をインストールするには、以下の この記事.

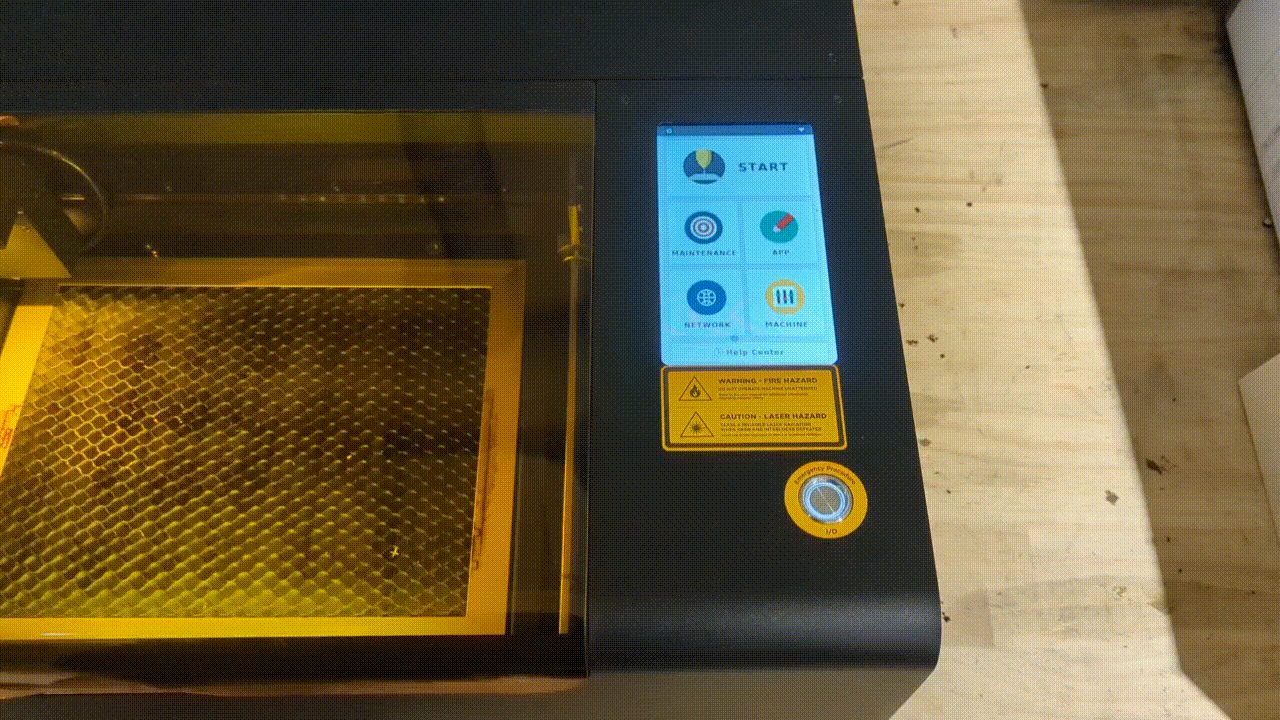

注意: ロータリーモジュールを取り付ける前に、必ず機器の電源を切ってください。

LightBurn の設定

1. 設定ファイルをインポートし、LightBurn ブリッジケーブルでコンピューターを機器に接続します。 詳細については、 LightBurn ブリッジケーブル - beamo をご参照ください。

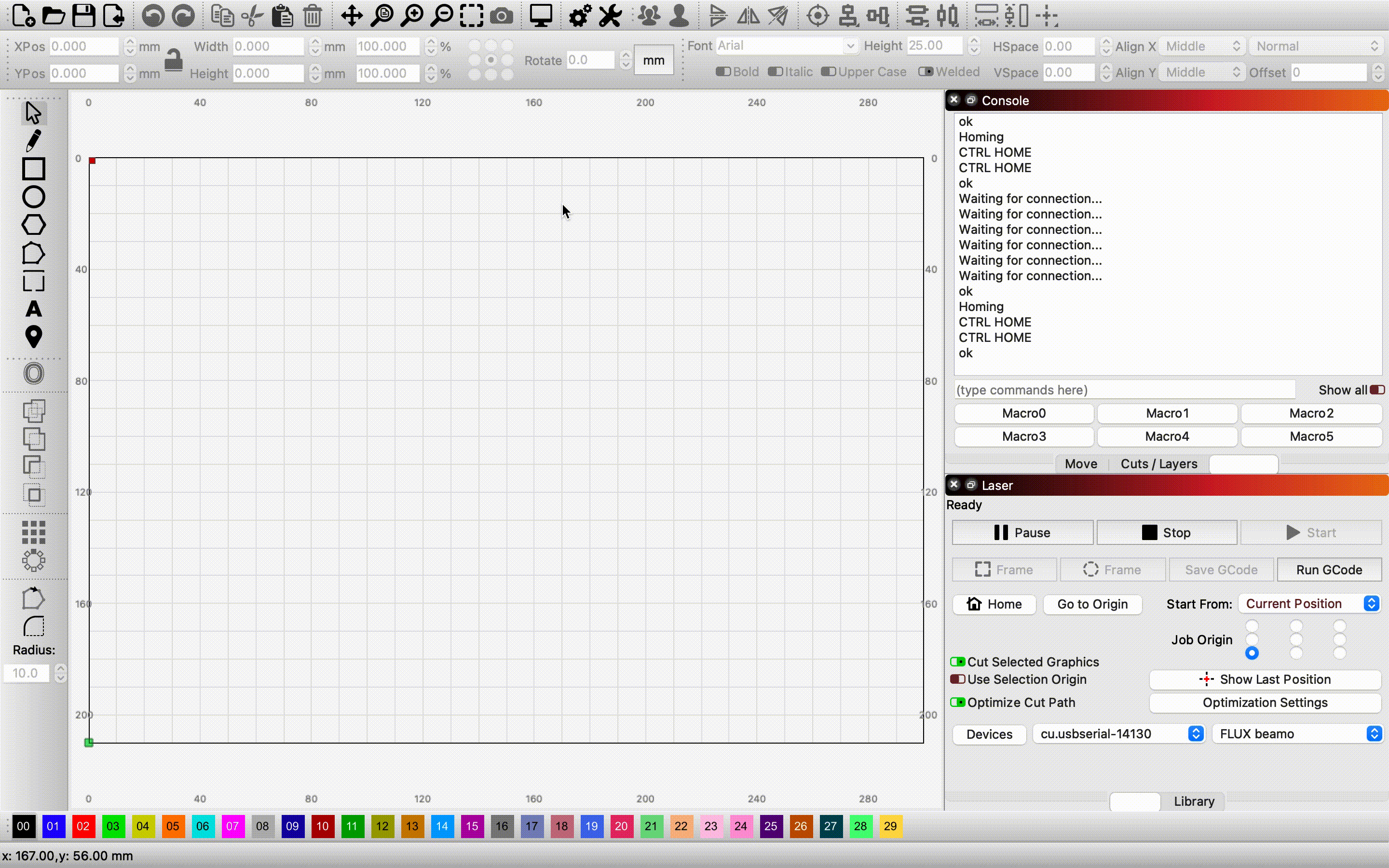

2. LightBurn を起動し、 "デバイス" タブの レーザー をクリックします。 ➡️ 有効化 "メインウィンドウにロータリー有効化を表示" を表示された設定ウィンドウで選択し、クリックします "OK".

3. 有効にする "ロータリーを有効にする" 右側のパネルで。

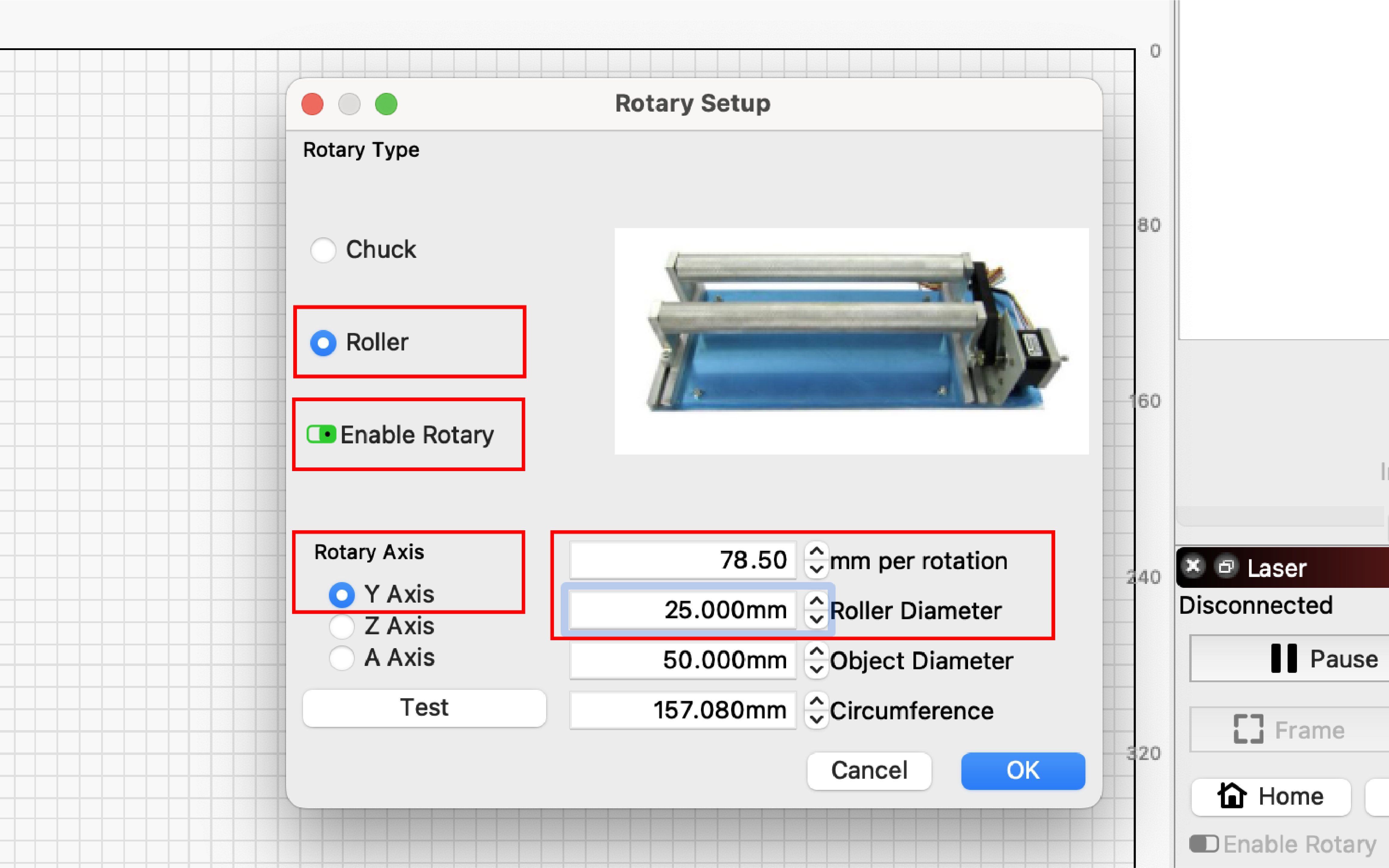

4. 選択する "ツール" ➡️ "ロータリーセットアップ"。その後、ロータリーモジュールのパラメータを以下のように設定し、クリックする "OK".

操作開始

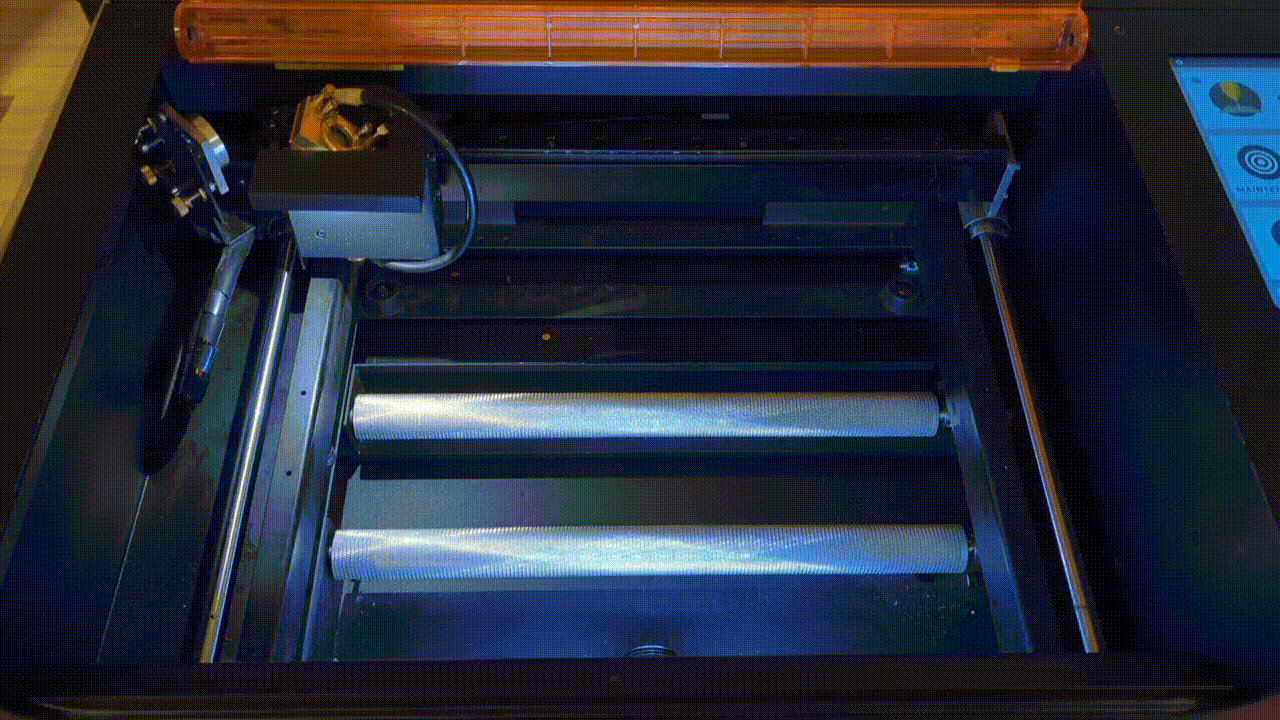

1. 機械内に材料を配置する

2. 焦点合わせ

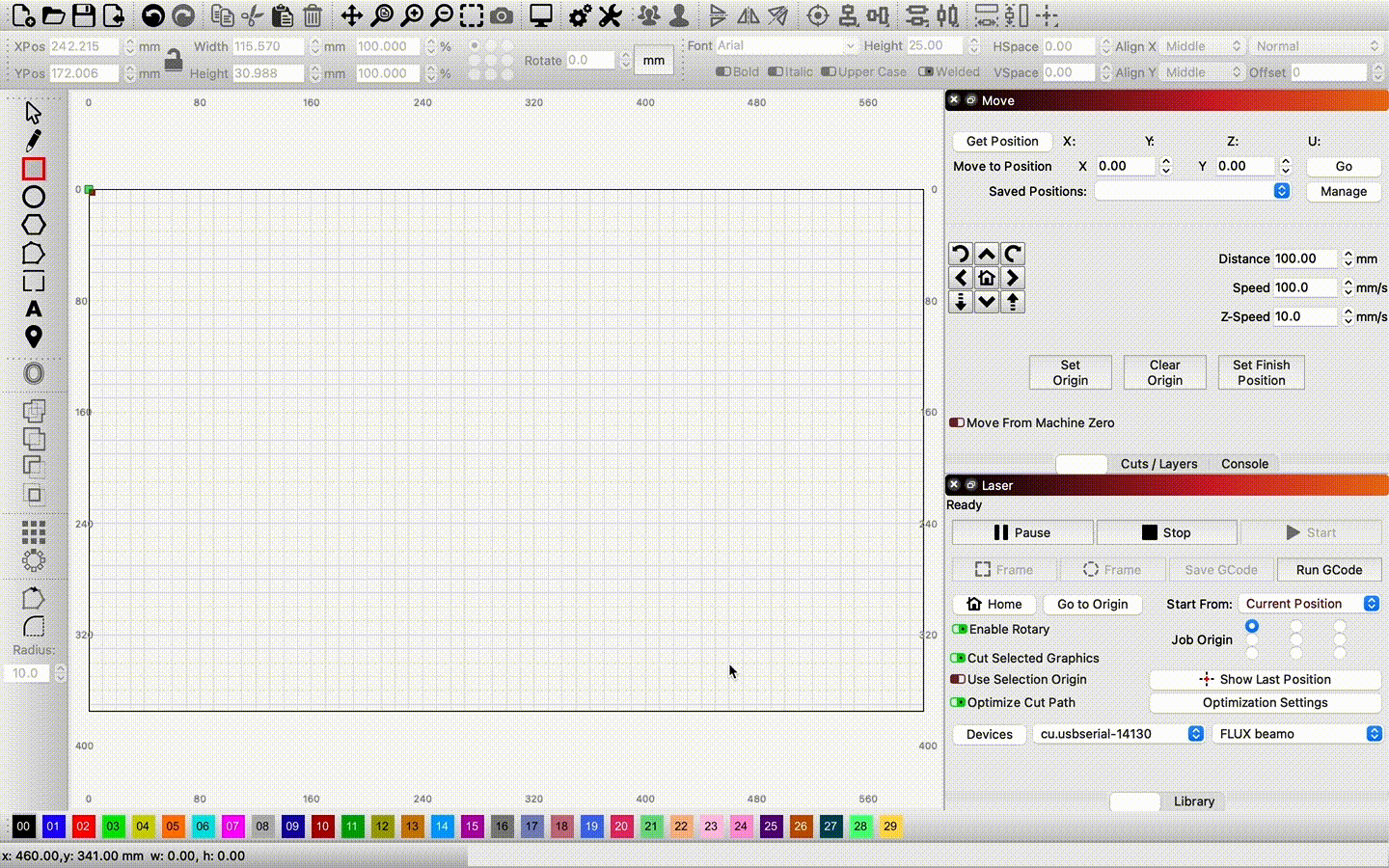

- 入力する "B34"" モーターを解放するために、 "コンソール" パネルで行う。

- レーザーヘッドを材料の上に移動する。

- 焦点を調整する
beamoの焦点調整には2つの方法があり、標準モデルかオートフォーカスアドオン付きモデルかによって異なります。以下の手順に従って この記事 操作を行ってください。 (彫刻・切断作業の前に、必ず焦点距離が正しく設定されていることを確認してください。)

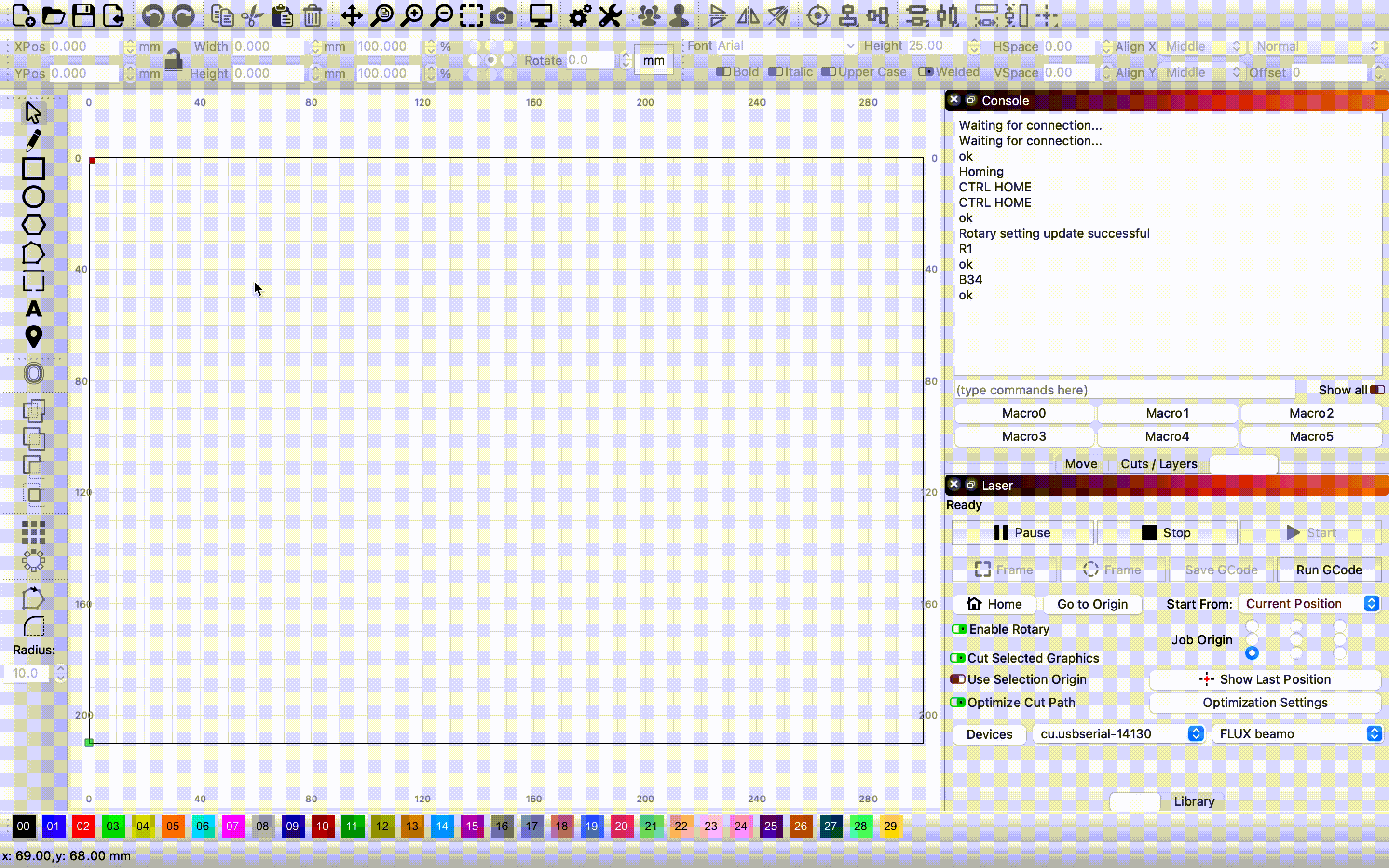

3. LightBurnにファイルをインポートする

上記のアイコンをクリックしてファイルをインポートするか、ファイルを直接作業エリアにドラッグ&ドロップしてください。

4. 彫刻パラメータを設定する

レイヤーのオブジェクトをクリックし、画面右下の カット / レイヤー をクリックします。

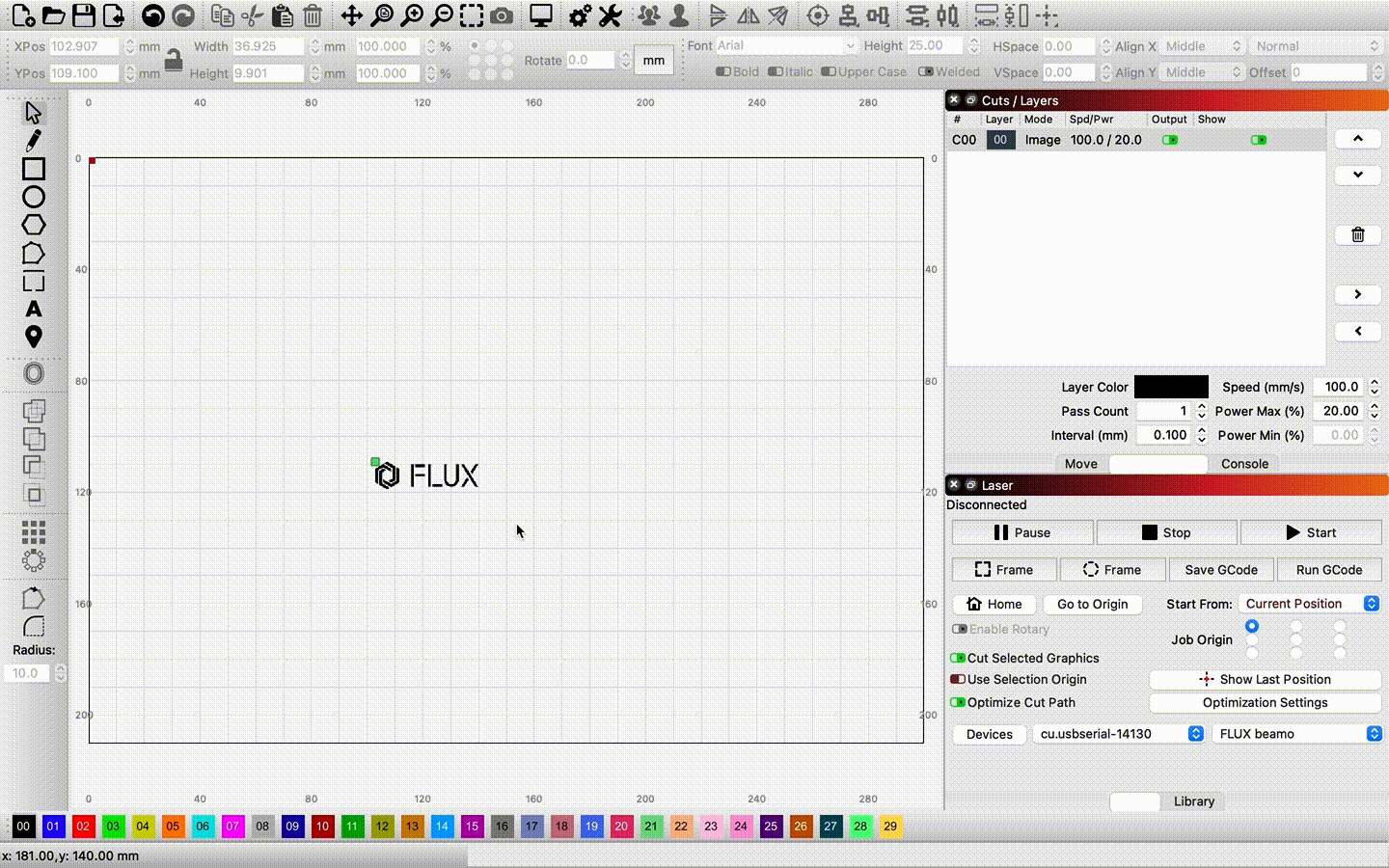

5. 「オーバースキャン」効果を有効にする

- レイヤーが 「塗りつぶし、塗りつぶし+線、画像、オフセット塗りつぶし」 モードに設定されている場合は、 「オーバースキャン」 機能を有効にすることをお勧めします。

- レイヤーをダブルクリックして 「カット設定エディター」にアクセスします。オーバースキャン効果を有効にし、パーセンテージを入力してください。

注意: パラメータ設定は速度と材料によって異なりますので、この記事の最後にある「材料パラメータの推奨設定」を参照してください。

6. 開始位置を設定する

選択 "現在位置" ドロップダウンリストの "開始位置" タブの レーザー をクリックします。

注意： LightBurnはアライメント用のカメラプレビュー機能に対応していないため、 "開始位置"の設定は"現在位置"に設定することをお勧めします。

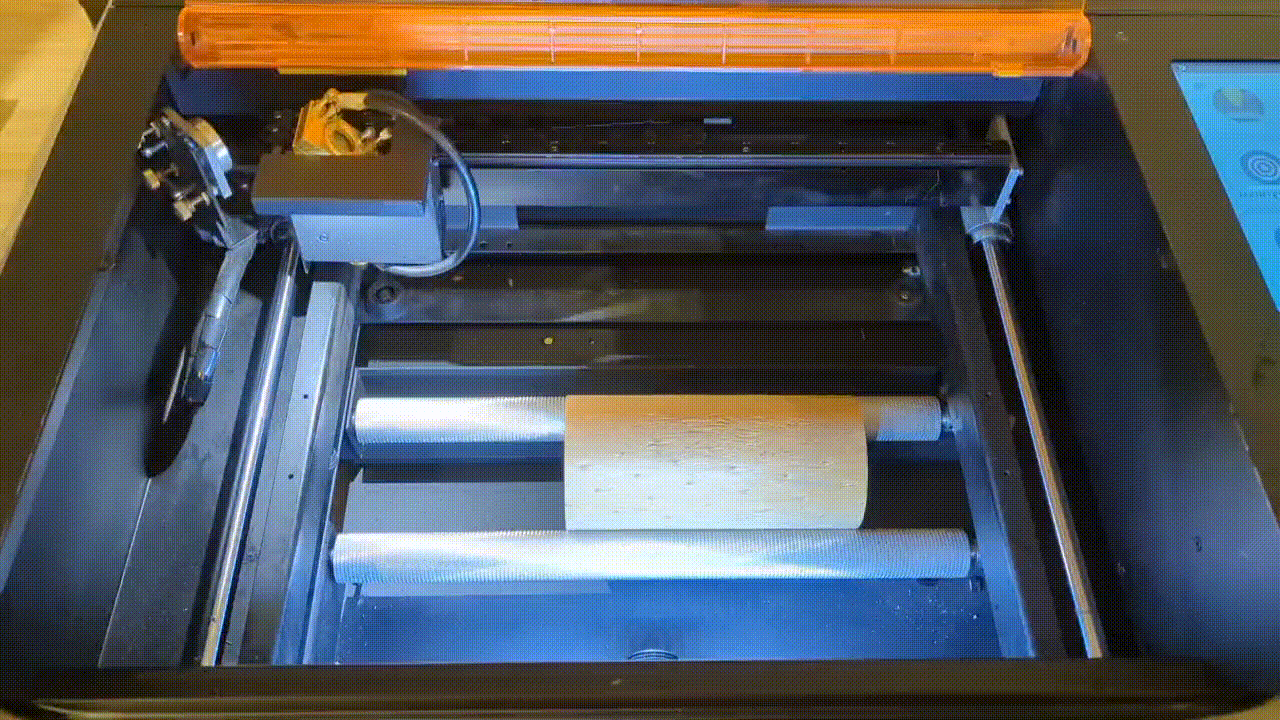

7. 彫刻したい位置にレーザーヘッドを移動させます。

入力 "B34"」を "コンソール" ウィンドウに入力してモーターを緩め、彫刻したい位置にレーザーヘッドを移動させます。

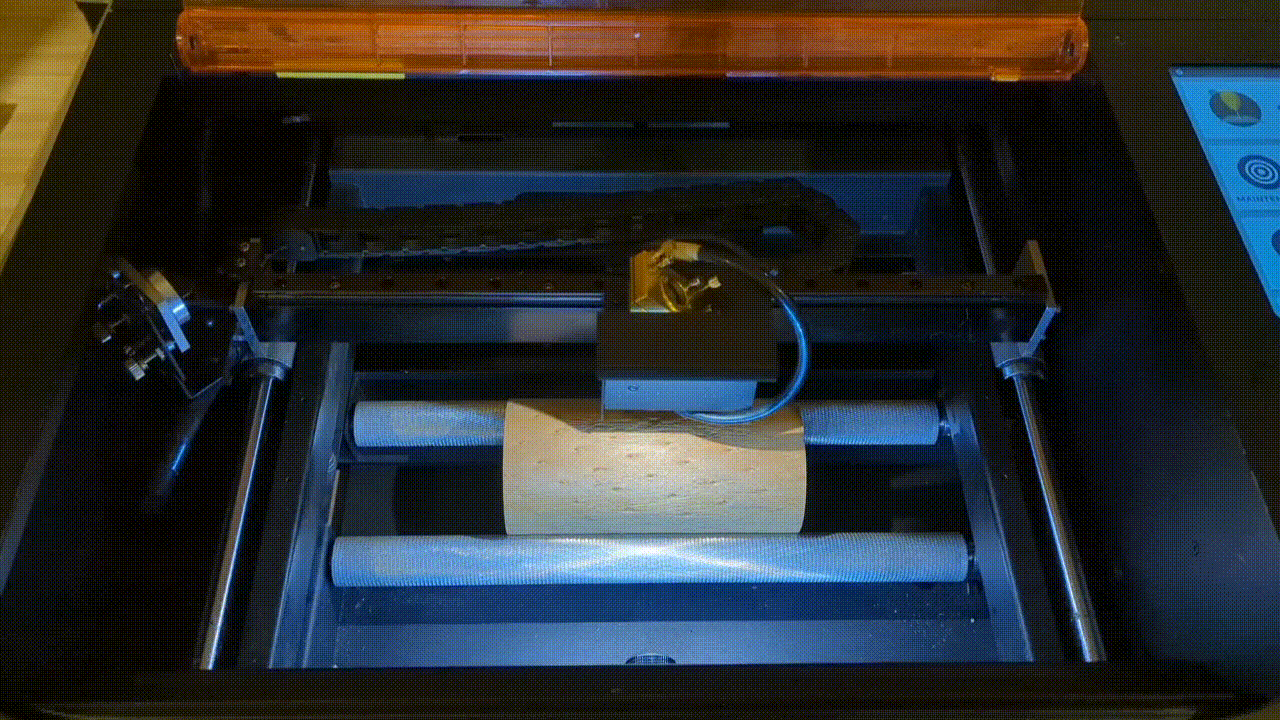

8. ドアを閉めます

9. ファイルを送信します

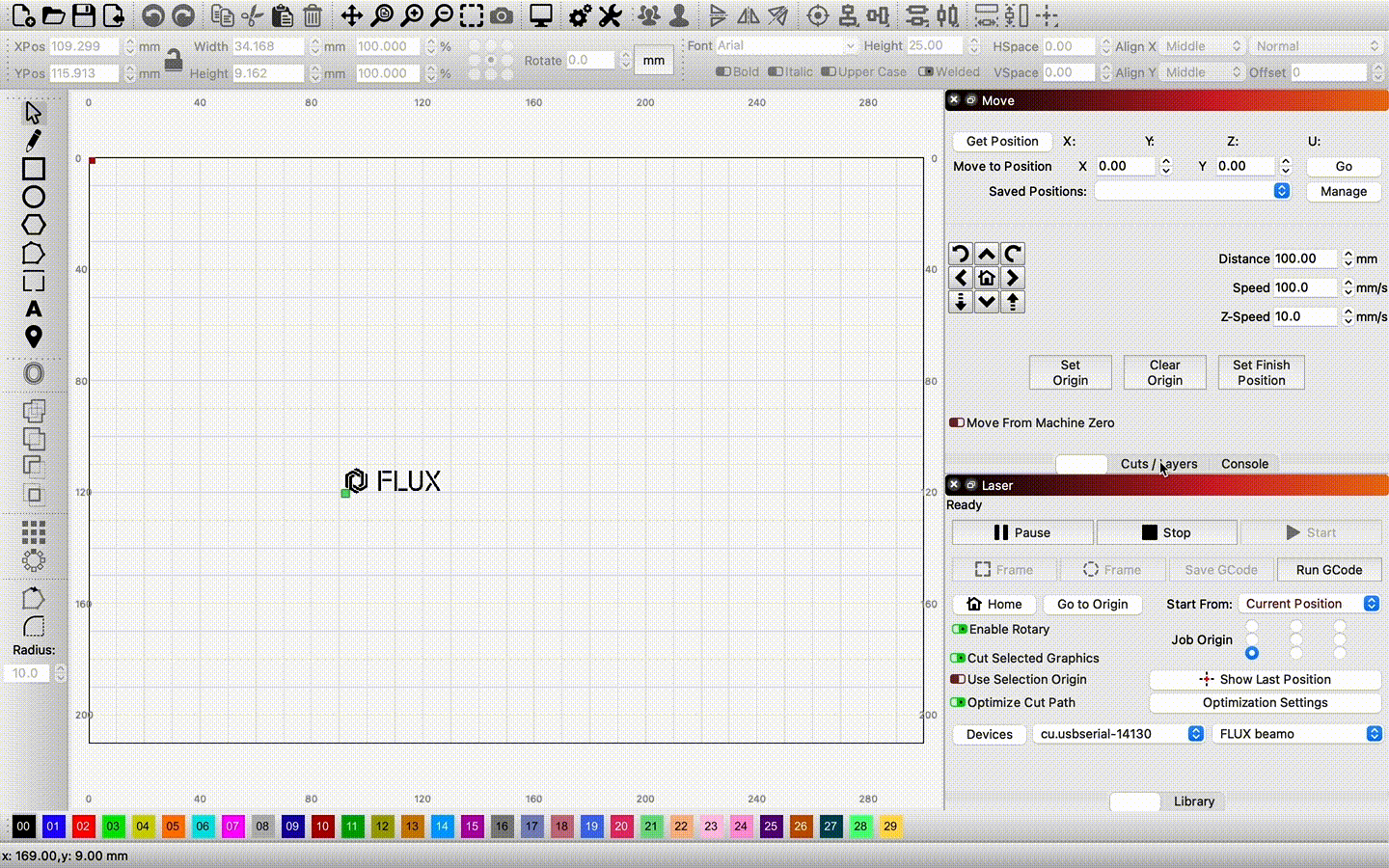

- 入力する "R1" モーターを解放するために、 "コンソール" ウィンドウでロータリーモードを有効にします。

- クリックして "開始" ファイルを送信します。

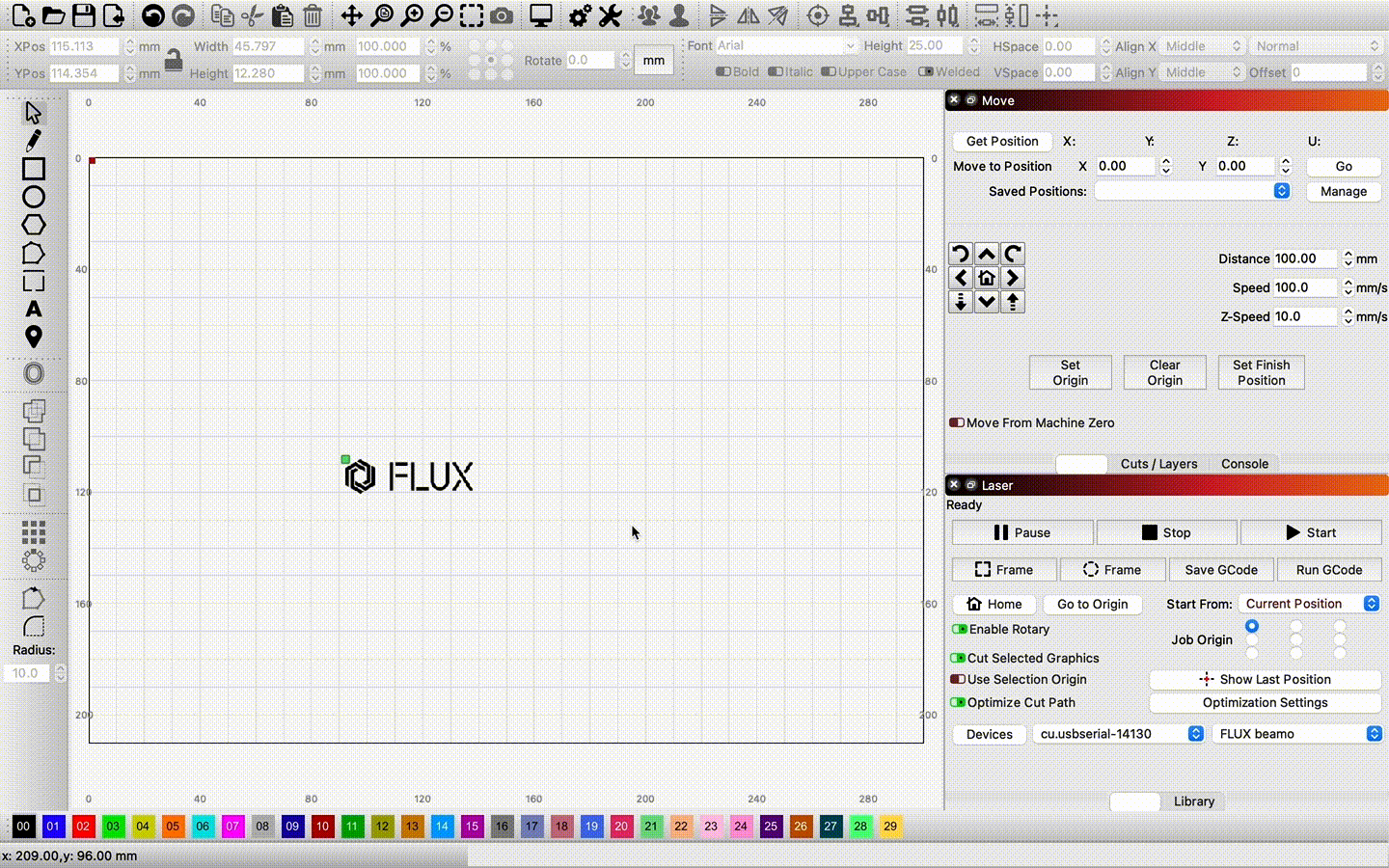

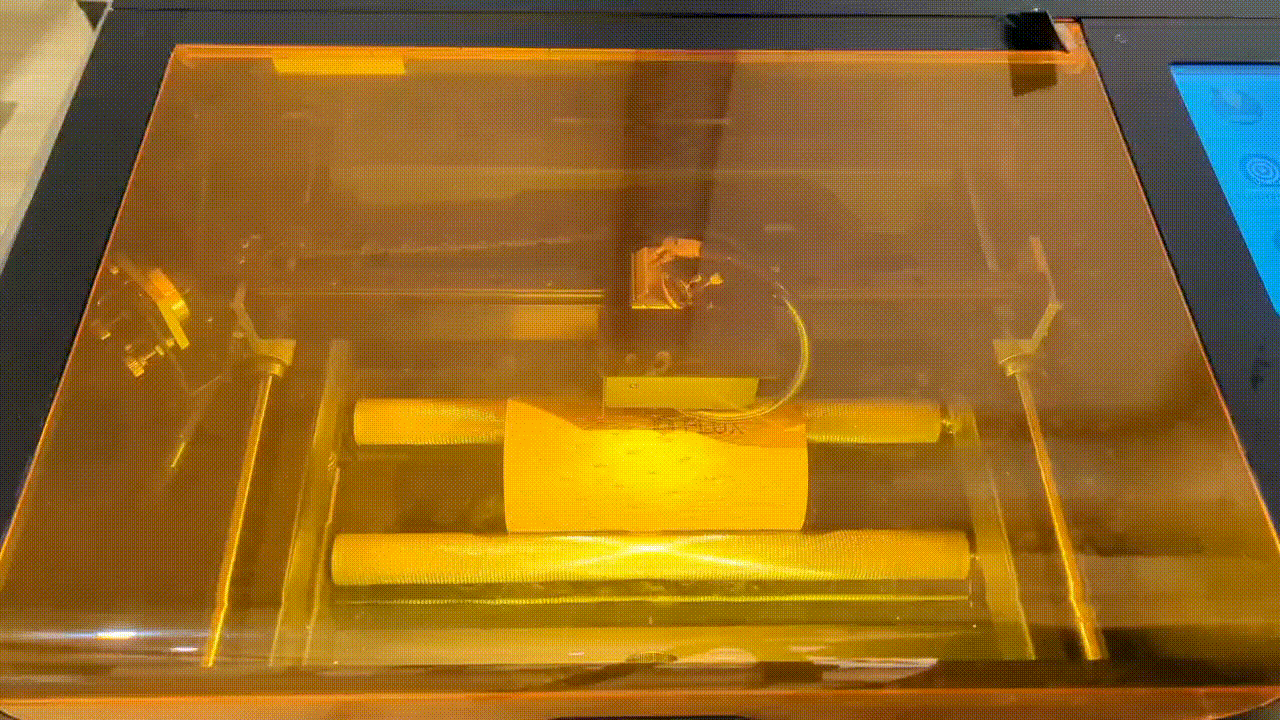

10. 彫刻完了

注意: ロータリー軸使用後に通常の彫刻を行う場合は、右側パネルの「コンソール」に「R0」と入力し、ロータリー軸モードを無効にしてから彫刻を開始してください。 この操作は、ジョブが中断または未完了の場合にのみ必要です。正常にジョブが完了した場合は不要です。

___________________________________________________________________________________

材料パラメータの推奨設定

beamo
